动车组制动系统组成与原理

动车组制动系统的组成和功能高速列车的制动能量和速度的平方成正比，传统的纯空气制动已不能满足需要，因其制动能力由于以下因素而受到影响：●制动热容量和机械制动部件磨耗寿命的限制●摩擦材料的性能对粘着利用的局限性，以及对旅客乘坐舒适性的不利影响●纯空气制动作用情况下，紧急制动距离不可避免的延长因此，高速列车必须采用能提供强大制动力并能更好利用粘着的复合制动系统；制动时电制动和空气制动联合作用，且以电制动为主。

复合制动系统通常由电制动系统、空气制动系统、防滑装置、制动控制系统等组成，下面就这几部分分别加以介绍：电制动空气制动防滑装置制动控制系统电制动电制动是将列车的动能转变为电能后，再变成热能消耗掉或反馈回电网的制动方式，使用在200公里动车组上的主要有电阻制动和再生制动两种。

电阻制动和再生制动都是让列车的动轮带动动力传动装置（牵引电动机），让其产生逆作用，消耗或回收列车动能，习惯上也称为动力制动。

下面分别就这两种制动方式加以介绍：一、电阻制动（一）系统构成（二）工作原理司机室或ATC装置发出制动指令后，制动控制装置首先对列车运行速度进行判断。

当速度大于25km/h时，制动主回路构成（PB转换器转为制动位置），然后制动接触器动作（B11闭合、P11打开、P13打开），随后依次是励磁削弱接触器打开、预励磁接触器投入，最后，断路器投入（L1闭合）。

此时，由电枢绕组、励磁绕组和主电阻器构成电阻制动主回路，并使电流向增加原牵引时剩磁的方向流动，再由主电阻器最终将电枢转动发出的电能变为热能消散掉。

二、再生制动（一）系统构成（二）工作原理和电阻制动相比，再生制动的主回路中没有了主电阻器。

制动时回路中各部件的动作和电阻制动时一样，只是电枢转动产生的电能要回馈到电网。

电制动具有摩擦部件少（仅有轴承）、维修工作量少、可以反复使用等优点，担负着动车组制动减速时的大部分能量。

但由于增加了控制装置和制动电阻等设备，使重量增加；而且，如果条件不具备就不能产生制动作用（即电制动失效）。

动车组制动系统的组成与功能一、刹车盘和刹车鞋：刹车盘是动车组制动系统的核心部件之一，位于车轮内侧的轮盖上。

在制动时，通过刹车盘与车轮的摩擦产生制动力，减小车轮转动的力矩，从而实现制动效果。

刹车盘一般采用合金刚铁制成，具有较高的热传导性能和耐磨性。

刹车鞋则是刹车盘提供制动力的关键部件，由摩擦片和压紧机构组成。

摩擦片与刹车盘接触，通过摩擦产生制动力。

二、气压控制装置：气压控制装置是动车组制动系统中的重要组成部分，负责控制刹车盘和刹车鞋的运行。

气压控制装置包括压缩空气供应系统、主气管、分枝管、缸组和排气装置等。

压缩空气供应系统通过空气压缩机将外界空气压缩后供应给系统中的气动元件，主气管将压缩空气传送到各个刹车缸组，分枝管将主气管分支到各个车厢。

缸组是气压控制装置中最主要的部件，由缸体、柱塞和弹簧等组成，通过气压的控制使刹车盘和刹车鞋实现制动和松开。

三、防滞制动系统：防滞制动系统是保证列车在紧急制动时不发生轮轨阻滞的重要系统。

它可以通过调整刹车盘与车轮的接触力，使列车在刹车时保持最大的牵引力。

防滞制动系统中的主要部件包括AAR控制器、电动刹车阀和轮轨力传感器。

AAR控制器根据轮轨的实时情况对电动刹车阀的开启程度进行调整，使刹车力得到最佳的控制。

轮轨力传感器通过检测轮轨之间的相对滑动速度来反馈给AAR控制器。

四、辅助刹车系统：辅助刹车系统包括电气制动和机械制动两部分。

电气制动是通过电子系统对电动机进行控制，将电能转化为制动力的过程。

机械制动是指通过手动操作机械装置，使刹车盘与车轮摩擦产生制动力。

辅助刹车系统主要用于降低列车速度和协助主制动系统制动。

1.制动功能：动车组制动系统可以根据列车运行状态和运营需求实现不同级别的制动。

通过控制刹车盘和刹车鞋，有效减速列车，并实现平稳停车。

2.安全保护功能：制动系统可以保护列车免受超速、滑轮轨、限流等异常情况的影响，保障列车和乘客的安全。

3.能量回收功能：动车组制动系统利用列车制动过程中释放出来的能量，通过电能回收装置将其转化为电能，再次供应给列车，以提高能源利用率。

动车组的紧急制动系统维护与检修动车组紧急制动系统是保障列车安全运行的重要组成部分，其维护与检修工作至关重要。

本文旨在介绍动车组紧急制动系统的原理、维护与检修方法。

一、紧急制动系统原理动车组紧急制动系统是在列车发生紧急情况下迅速制动的装置。

其原理主要包括阀零控制制动、制动部件控制制动、紧急制动命令传输等。

1. 阀零控制制动：该制动方式适用于控制车辆的速度和制动力，主要包括制动指令和制动力控制。

制动指令通过控制阀零的位置来实现，当阀零位于制动位置时，制动力开始施加。

2. 制动部件控制制动：制动部件控制制动主要通过控制蓄电磁阀、导向阀等部件的工作状态来控制。

3. 紧急制动命令传输：紧急制动系统需要在紧急情况下迅速制动，因此需要传输紧急制动命令。

该命令通过传感器检测列车的运行情况，并将信号传输给控制系统，从而实现紧急制动。

二、紧急制动系统的维护与检修为保证动车组紧急制动系统的正常工作，需要进行定期的维护与检修工作。

以下将介绍几个常见的维护与检修方法：1. 定期检查紧急制动系统的元件：包括阀零、蓄电磁阀、导向阀等，检查其工作状态和连接情况，确保其正常运行。

2. 清洗紧急制动系统的元件：在工作环境恶劣或使用时间较长的情况下，系统元件可能会受到灰尘、腐蚀等影响，导致其工作不稳定或损坏。

定期清洗元件，保证其正常工作。

3. 更换损坏的元件：当发现紧急制动系统的元件损坏时，需要及时更换。

损坏的元件可能会导致制动力不稳定或无法正常制动。

4. 检修紧急制动系统的控制系统：定期检修控制系统的电路，对电源、电线、开关等进行检查和测试，确保其正常工作。

5. 模拟紧急制动测试：定期进行模拟紧急制动测试，检验紧急制动系统的响应速度和制动效果。

6. 定期维护紧急制动系统的液压部分：检查液压系统的密封件、液压阀等，确保其正常工作。

三、紧急制动系统常见问题与处理方法在动车组的紧急制动系统维护与检修过程中，常会遇到一些问题。

以下列举几个常见问题与处理方法：1. 制动失效：当紧急制动系统无法正常制动时，首先检查元件是否正常工作，如发现元件损坏则进行更换。

动车车辆制动系统原理及性能分析动车车辆制动系统是保证列车行车安全的关键部件之一。

它通过控制车辆的制动力和制动距离，确保列车能够在规定的时间内停下来或减速到安全的行驶速度。

本文将详细介绍动车车辆制动系统的原理及性能分析。

一、动车车辆制动系统的原理动车车辆制动系统主要由制动装置、制动控制设备和制动传动装置组成。

制动装置包括制动盘、制动鼓、滑轮等，制动控制设备包括制动阀、主管压力保持阀等，制动传动装置包括制动管路、制动杠杆等。

1. 制动装置制动装置是实现制动力的传递和作用的部件，主要包括制动盘、制动鼓和滑轮。

当列车需要制动时，通过控制制动杆杆的位置，使制动齿轮靠近制动盘或制动鼓，利用摩擦力的作用产生制动力。

2. 制动控制设备制动控制设备主要由制动阀和主管压力保持阀组成。

制动阀的作用是调节制动力的大小和作用时间，控制列车的制动或减速。

主管压力保持阀的作用是保持制动气压的稳定，确保制动力的均匀输出。

3. 制动传动装置制动传动装置将制动力从制动装置传递到车轮上，主要包括制动管路和制动杠杆。

制动管路将制动力传递到制动装置上，制动杠杆通过连接制动装置和车轮实现制动力的传递。

二、动车车辆制动系统的性能分析动车车辆制动系统的性能直接影响列车的制动效果和运行安全性。

以下将从制动力、制动距离和制动稳定性三个方面对动车车辆制动系统的性能进行分析。

1. 制动力制动力是制动系统产生的力，直接影响列车的制动效果。

制动力的大小取决于制动装置的设计和使用条件。

制动力需要能够快速调整和准确控制，以适应不同的行车情况和制动需求。

2. 制动距离制动距离是列车从施加制动开始到完全停下所需的距离。

制动距离的大小受到列车速度、制动力和制动装置的效果等因素的影响。

合理控制制动距离，可以确保列车在规定的时间内停下来，避免碰撞事故的发生。

3. 制动稳定性制动稳定性是指列车在制动过程中的稳定性能。

制动系统需要能够在不同的行车速度和路况下提供稳定的制动力，避免制动过程中的冲击和抖动。

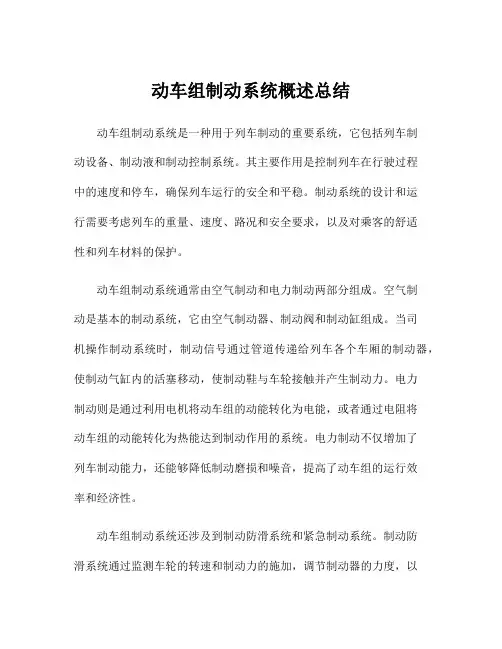

动车组制动系统概述总结动车组制动系统是一种用于列车制动的重要系统，它包括列车制动设备、制动液和制动控制系统。

其主要作用是控制列车在行驶过程中的速度和停车，确保列车运行的安全和平稳。

制动系统的设计和运行需要考虑列车的重量、速度、路况和安全要求，以及对乘客的舒适性和列车材料的保护。

动车组制动系统通常由空气制动和电力制动两部分组成。

空气制动是基本的制动系统，它由空气制动器、制动阀和制动缸组成。

当司机操作制动系统时，制动信号通过管道传递给列车各个车厢的制动器，使制动气缸内的活塞移动，使制动鞋与车轮接触并产生制动力。

电力制动则是通过利用电机将动车组的动能转化为电能，或者通过电阻将动车组的动能转化为热能达到制动作用的系统。

电力制动不仅增加了列车制动能力，还能够降低制动磨损和噪音，提高了动车组的运行效率和经济性。

动车组制动系统还涉及到制动防滑系统和紧急制动系统。

制动防滑系统通过监测车轮的转速和制动力的施加，调节制动器的力度，以防止车轮锁死和滑行。

紧急制动系统是在列车遇到紧急情况时用来迅速停车的系统，它能使列车在最短的时间内安全停车，避免事故的发生。

在动车组制动系统的运行中，制动控制系统起着关键的作用。

制动控制系统由中央控制器、传感器和执行器组成，可以实现对制动系统的精确控制和监测。

中央控制器根据列车的运行状态和司机的指令，通过传感器监测制动器的状态和动车组的速度，再通过执行器调节制动器的力度和时间，从而实现列车的平稳制动和停车。

制动控制系统还能够实现列车的自动停车和停车距离的控制，提高了列车的运行效率和安全性。

总的来说，动车组制动系统是动车组列车运行中不可或缺的重要部分，它直接关系到列车的运行安全和乘客的乘坐舒适度。

随着科技的发展和社会的进步，动车组制动系统也在不断地更新和完善，以适应列车的不断变化的运行需求和提高列车的运行效率和安全性。

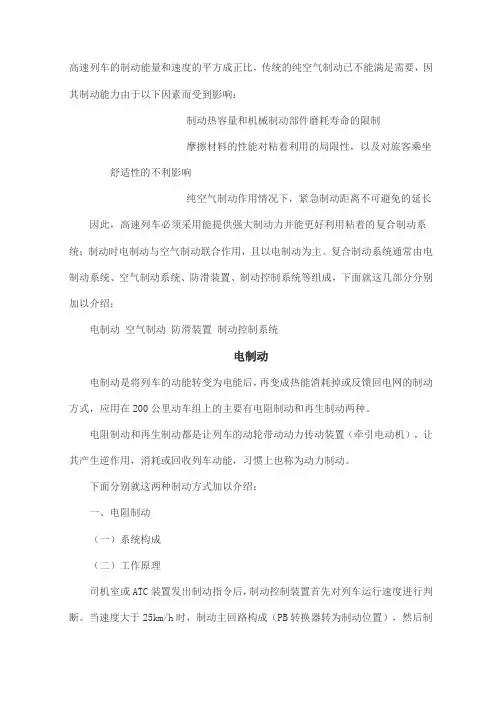

高速列车的制动能量和速度的平方成正比，传统的纯空气制动已不能满足需要，因其制动能力由于以下因素而受到影响：制动热容量和机械制动部件磨耗寿命的限制摩擦材料的性能对粘着利用的局限性，以及对旅客乘坐舒适性的不利影响纯空气制动作用情况下，紧急制动距离不可避免的延长因此，高速列车必须采用能提供强大制动力并能更好利用粘着的复合制动系统；制动时电制动与空气制动联合作用，且以电制动为主。

复合制动系统通常由电制动系统、空气制动系统、防滑装置、制动控制系统等组成，下面就这几部分分别加以介绍：电制动空气制动防滑装置制动控制系统电制动电制动是将列车的动能转变为电能后，再变成热能消耗掉或反馈回电网的制动方式，应用在200公里动车组上的主要有电阻制动和再生制动两种。

电阻制动和再生制动都是让列车的动轮带动动力传动装置（牵引电动机），让其产生逆作用，消耗或回收列车动能，习惯上也称为动力制动。

下面分别就这两种制动方式加以介绍：一、电阻制动（一）系统构成（二）工作原理司机室或ATC装置发出制动指令后，制动控制装置首先对列车运行速度进行判断。

当速度大于25km/h时，制动主回路构成（PB转换器转为制动位置），然后制动接触器动作（B11闭合、P11打开、P13打开），随后依次是励磁削弱接触器打开、预励磁接触器投入，最后，断路器投入（L1闭合）。

此时，由电枢绕组、励磁绕组和主电阻器构成电阻制动主回路，并使电流向增加原牵引时剩磁的方向流动，再由主电阻器最终将电枢转动发出的电能变为热能消散掉。

二、再生制动（一）系统构成（二）工作原理与电阻制动相比，再生制动的主回路中没有了主电阻器。

制动时回路中各部件的动作与电阻制动时一样，只是电枢转动产生的电能要回馈到电网。

电制动具有摩擦部件少（仅有轴承）、维修工作量少、可以反复使用等优点，担负着动车组制动减速时的大部分能量。

但由于增加了控制装置和制动电阻等设备，使重量增加；而且，如果条件不具备就不能产生制动作用（即电制动失效）。
