镜片制造工艺介绍

三.眼镜片折射面的形成 1. 正镜片（凸镜片）折射面的形成。 2. 负镜片（凹透镜）的折射面的形成。
♀
§1—3 眼镜片的性质一.正镜片的性质正镜片为凸透镜，会聚透镜，俗称老光镜、远视镜等。 1.平行光线通过正镜片后，会聚成一点F`该点F` 称为焦点，焦点F`与镜片的距离称为焦距f`。 2.正镜片的焦点在入射光线的对侧，我们称该焦距为正焦距，屈光度是焦距的倒数，也为正值。 3.正镜片的中央厚,边缘薄。 4.正镜片与眼睛结合成一个光学系统，使平行光线经镜片、眼睛折射后，使远视眼焦点过后的情况得到改善，起光学矫正的效果。♀
三.光学塑料 1.光学塑料是以人工合成树脂为主要成份再加入各种添加剂而模塑成型的透明高分子有机化合物。自从1940年塑料镜片问世以来，由于它具有重量轻，耐冲击，染色方便等优点，市场占有率迅速增长，随着科技的发展，光学塑料镜片的最大缺点：易磨损问题也可通过表面加硬技术加以解决。
♀
2.塑料按加热后的特点分为热塑性塑料，热固性塑料两大类。（1）热塑性塑料：加热 → 软化→ 冷却→ 固化。可逆
二.按材料分类 1.光学玻璃镜片：白托片；克斯片；克塞片；超薄镜片。 2．光学塑料镜片： PMMA，HEMA（软性CL 镜片）；CR—39； PC。三，按性质规格分类 1、按性质分：正镜片；负镜片；柱镜片；球柱镜片；三棱镜片。 2、按规格分：Ø 60；Ø 65；Ø 70；Ø 75；Ø 80 四．按加入不同金属氧化物或染色产生颜色分类 1.无色透明镜片 2.有色透明镜片 3.光致变色镜片♀
废料可以回炉再利用。例如：聚乙烯，聚氯乙烯等（2）热固性塑料：成品加热 → 不软化 → 强热 → 碳化分解，不可逆废料不能回炉再生利用。例如：酚醛塑料（胶木），密胺等♀

眼镜零件设计与零件图绘制ppt课件

3
模块四、眼镜零件设计与零件图绘制.
庄头零件图画法：
1、由侧视庄头图和正视庄头图拼接庄头主视图；
2、庄头长度由俯视图中庄头的内轮廓线长度决定。
侧视庄头图正视庄头图
俯视庄头图
4
具体作图方法：
具体作图方法：庄头长度计算：39.4+4.4+5.2=49
5
庄头零件设计
加工余量设计：
为了使一款庄头可以配多款圈形，庄头头部一般加长1-2mm，配不同圈形再切头。
庄头外形尺寸：
头部宽度、尾部宽度、总长度、切头长度。
花纹尺寸：
长度、宽度、位置、花纹厚度（深度）。
9
庄头零件加工图
丝通焊接位置铰链焊接位置切头打弯
10
11
庄头零件图的技术要求和标题栏
技术要求：零件设计
花纹设计及表达
立体效果表达方法
1、图案：正视图、侧视剖面图、断面图、放大图等。
2、图案+文字说明：文字说明+指示箭头。
设计参数
1、最小弧面半径： 0.3mm，特殊0.2mm。
2、宽度（厚度）与深度关系：宽度不小于深度且大于0.3mm。
8
庄头零件尺寸标注

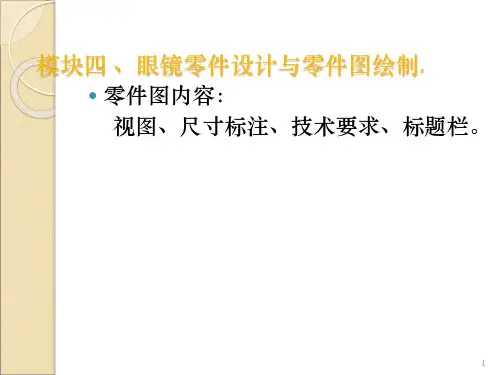

模块四、眼镜零件设计与零件图绘制.
零件图内容：视图、尺寸标注、技术要求、标题栏。
1
模块四、眼镜零件设计与零件图绘制.
零件主视图：反应零件主要形状特征的视图为主视
图其它视图：
一般有俯视图、辅助视图（断面图、放大图），必要时有侧视图或后视图。辅助视图要有标示。
2
模块四、眼镜零件设计与零件图绘制.
宽庄头倾角设计方法：
1、找出打弯中心（5.2/2+4.4=7.0） 2、将庄头头部向下旋转4-5° 3、用圆弧将边缘轮廓线顺滑连接（圆弧

眼镜加工工艺

• 三、相关理论知识 • 1、金属眼镜架常用外形尺寸（1）眼镜脚丝的弯脚度数：30-45°。（2）眼镜的包脚内倾角7-9°。包脚内倾角主要是
指眼镜包脚头部分在垂直面上向内倾斜的角度。（3）光学架中，有包脚头的款式中，镜框边缘至包
脚头螺丝中心孔的位置为10-11mm。（4）眼镜镜腿弯脚后，镜腿后部的镜腿斜内倾角

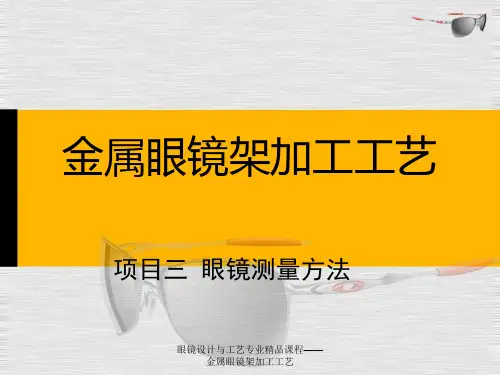

眼镜设计与工艺专业精品课程—— 金属眼镜架加工工艺
基准线法图示
眼镜设计与工艺专业精品课程—— 金属眼镜架加工工艺
• 2、方框法 • （1）定义 • 方框法是画与镜片（镜片的倒角）相切的
外切矩形（方框），对于相应镜架而言，这个外切矩形也与镜架内槽相切。方框的宽度等于镜架镜圈的宽度，也等于所指镜片的宽度。
• （2）表示方法 • 方框法表示形式为54 17，54mm表示镜圈
尺寸，17mm表示鼻梁尺寸
眼镜设计与工艺专业精品课程—— 金属眼镜架加工工艺
方框法图示
(A)
镜圈大小
Байду номын сангаас
DBL(鼻梁)
镜架高度
中心
水平线
眼镜设计与工艺专业精品课程—— 金属眼镜架加工工艺
• 3、基准线法和方框法比较 • 镜架用这两种测量方法得出的测量结果有所不同，
10-12°。（5）眼镜的镜脾或者脚丝长度（弯脚前）一般为
130-135mm左右，习惯设计为135mm。
眼镜设计与工艺专业精品课程—— 金属眼镜架加工工艺
（6）酒杯螺丝孔位置在片型中心点2mm以下。（7）眼镜生产中金属材料档次高低为：黄铜（劣质
镜架选用，现已很少选用），白铜，18镍，22镍， 25镍，不锈钢，蒙纳尔，铝镁合金，钛。（8）眼镜配件多种多样，如酒杯，有普通型、U型、 7字型（常见于半框架或无框架）、S型等。（9）眼镜测量镜框长度时，以两侧包脚或者脚丝上的螺丝孔为基准。（10）鼻中位置较高，基本处于镜框最上端的眼镜款式中，其鼻中和镜框连为一体，称一体架，鼻中和镜框相连部分称为眉毛或者眉毛框。下面展示几款新颖的金属眼镜架

《镜片制造工艺介绍》课件

塑料镜片加工工艺
塑料镜片加工工艺主要包括注塑成型、抛光和涂膜等环节。
电子产品相关加工工艺
电子产品相关镜片的加工工艺与普通镜片加工类似，但需考虑特殊的尺寸和形状要求。
6. 镜片检测与质量控制
检测方法和设备
镜片的检测通常包括光学测试、表面检查和尺寸测量等，使用各种专用设备。
质量控制标准
镜片的质量控制标准应符合相关行业标准，如ISO 9001质量管理体系。
4. 镜片材料
玻璃材料
玻璃材料具有良好的光学性能和化学稳定性，广泛应用于镜冲击性强，适用于制造轻薄镜片。
特种材料
特种材料如石英、蓝宝石等，具有特殊的光学性能，用于制造高端镜片。
5. 镜片加工工艺
玻璃镜片加工工艺
玻璃镜片加工工艺包括切割、抛光、打磨和磨边等步骤。
2. 制造工艺概述
1 镜片制造流程
镜片的制造流程通常包括原料准备、抛光加工、热处理、涂膜和稳定化处理等环节。
2 镜片材料
镜片可由玻璃材料、塑料材料和特种材料等制成，不同材料具有不同的特性和应用领域。
3 镜片加工工艺
根据镜片材料的不同，玻璃镜片、塑料镜片和电子产品相关镜片都有各自的加工工艺。
3. 镜片制造流程

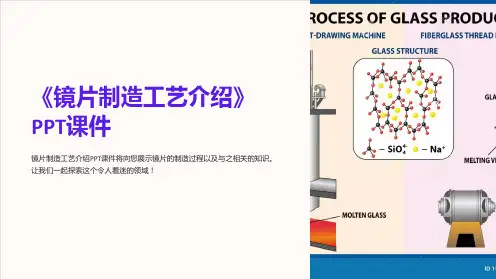

《镜片制造工艺介绍》 PPT课件
镜片制造工艺介绍PPT课件将向您展示镜片的制造过程以及与之相关的知识。让我们一起探索这个令人着迷的领域！
1. 简介
镜片定义
什么是镜片？镜片是一种光学元件，可改变光线的传播路径，常用于眼镜、相机镜头等。
镜片的用途和分类
镜片广泛应用于消费电子、医疗器械、太阳能等领域。根据用途和材料不同，镜片可以分为多种类型。
1
原料准备

眼镜片的生产工艺—树脂镜片的成型工艺

复习内容
树脂眼镜片的分类树脂眼镜片有哪几种树脂眼镜片材料的性能树脂眼镜片的优缺点及改善措施
热固性树脂镜片的制造工艺
热塑性树脂镜片的制造工艺
镜片的二次加工工艺
所有的加工工艺过程都伴随着很多工序，过程复杂且繁琐，所以要求同学们耐心细致，认真仔细。
热固性树脂镜片常用浇铸法来制造。
浇铸法的制造工艺可以制成成品，也可以制成半成品，然后用与做光学玻璃片同样的方法进行研磨抛光完成
洁净厂房标准：0.5微米的异物 10000级以下/立方英尺
组立机内： 0.5微米的异物 100级以下/立方英尺
MOLD检查根据基准进行，但洁净厂房内一定要达到洁净厂房的标准，确保组立的MOLD达到良品标准。
4.合模
1片CV模具
垫圈
模具
清洗后的模具经过组立员工的检查和
操作, 成功的把2片模具和胶带组合在一起,送入注入室进行树脂灌注。
模具清洗检验
基
片
外
观
检
加
验
硬
镜
片
外
观
检
验
将镜片的单体材料和聚合催发剂（介质）一起，放入防止镜片劣化和保护眼睛不受紫外线照射的紫外线吸收剂、添加剂进行调配。
CR39\7NG，单体，原材料 UV ，防紫外线 IPP，引发剂，用于单体聚合颜料衬圈胶带
单体的检测衬圈的检测胶带的检测 IPP的检测镜片透过率、抗UV能力检测镜片落球试验
CC
注入树脂
CV
CC
注入
5.镜片浇注
本工序控制点： 1.注入的树脂温度必须控制在22-25度，确保整个树脂在注入
前不能进行反应，配比人员每隔十分钟确认树脂罐的反应温度，控制好温度的变化。 2.注入好树脂的mold，必须确认胶带是否密封良好，避免在预反应的过程中，胶带收缩产生气泡。 3.重合炉的温度定期进行确认，确保按照我们设计的重合曲线进行反应。 4.树脂的聚合的好坏直接决定我们的生产收率，各种不良在树脂由液态-粘稠状-胶状-固态，这几个中间变化过程产生的较多，所以重合程序的设计对我们来说至关重要。

眼镜定配工高级实操 ppt课件

PPT课件
12
托叶左右对称
PPT课件
13
三、整形标准
（一）、整形调整的顺序先面、鼻梁、镜圈、鼻托、桩头、镜腿、脚套的顺序进行（面、线、点顺序）
PPT课件
14
（二）、整形必须达到的指标 1、镜架镜面角170～180度
PPT课件
15
2、左右镜圈前倾角一致,约为8～15度
PPT课件
16
3、镜腿外张角相等,约为80～95度夹角
PPT课件
21
（四）、鼻托调整—使左右鼻托对称,高度、角度及上下位置适中
PPT课件
22
（五）、调整铰链螺丝松紧度,交替开合镜腿,即可以保持镜腿顺利开合, 又有微小的阻力感,在镜腿张开的情况下,左右轻轻晃动镜架时,镜腿仍保持原位
PPT课件
23
（六）、调整重点:镜面、镜腿外张角、镜身倾斜角、弯点长、镜腿垂长部垂内角和垂俯角的调整（张开镜腿平放四点接触平面,合拢镜腿,相互平行相叠,或者仅有极小的夹角）

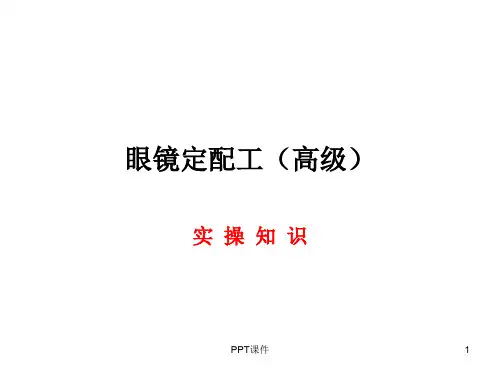

眼镜定配工（高级）
实操知识
PPT课件
1
考试要求和注意事项
1、眼镜的装配：全框:30分钟、无框：40分钟，（分值：50分）要求：无框镜架安装一副散光镜片（镜片形状有多个形状）
金属镜架安装渐进多焦点镜片（手工画上标记线PD\PH）金属镜架安装双光镜片注意事项：光心和轴线、形状、对称、边缘的质量、安装的质量、镜架的调整 2、眼镜的样配：单光、双光眼镜、多焦点眼镜（时间：15分钟，分值：30分）要求：无框镜架装双光镜片一副（镜片有带散光的双光镜、平顶双光、一线双光、圆顶双光等）全框镜架装渐进镜片一副（要求:将眼镜调整好,并测出远用和近用瞳距）注意事项：镜眼距离（12-14厘米）、倾斜角度（8～15度）、光心和散光轴位、鼻托对称的问题，镜架的松紧度、两角的平行度、垂府角和垂内角 3、眼镜的修理：全框（时间：10分钟，分值：20分）要求：金属全框架、吊丝金属架、全框钢丝架、无框镜架等（要求：将缺漏零件修理好，将镜架调整成平正稳状态）注意事项：镜架零件的装配、镜片的装配

眼镜定配工教程58页PPT

谢谢！
眼镜ห้องสมุดไป่ตู้配工教程
31、园日涉以成趣，门虽设而常关。 32、鼓腹无所思。朝起暮归眠。 33、倾壶绝余沥，窥灶不见烟。
34、春秋满四泽，夏云多奇峰，秋月扬明辉，冬岭秀孤松。 35、丈夫志四海，我愿不知老。
61、奢侈是舒适的，否则就不是奢侈。——CocoCha nel 62、少而好学，如日出之阳；壮而好学，如日中之光；志而好学，如炳烛之光。 ——刘向 63、三军可夺帅也，匹夫不可夺志也。 ——孔丘 64、人生就是学校。在那里，与其说好的教师是幸福，不如说好的教师是不幸。 ——海贝尔 65、接受挑战，就可以享受胜利的喜悦。——杰纳勒尔·乔治·S·巴顿

四年级美术上册第6课眼镜的设计 PPT精品课件1浙美版

闯关游戏
制作步骤
• • • • • • • • • • • • • • • • • • • • • • • • • • • • 眼中，没有最好，只有更好。 2、成功是努力的结晶，只有努力才会有成功。 3、只有一条路不能选择——那就是放弃的路；只有一条路不能拒绝——那就是成长的路。 4、拥有梦想只是一种智力，实现梦想才是一种能力。 5、生命之灯因热情而点燃，生命之舟因拼搏而前行。 6、忍别人所不能忍的痛，吃别人所别人所不能吃的苦，是为了收获得不到的收获。 7、没有天生的信心，只有不断培养的信心。 8、成功需要成本，时间也是一种成本，对时间的珍惜就是对成本的节约。 9、自己打败自己的远远多于比别人打败的。 10、当一个小小的心念变成行为时，便能成了习惯，从而形成性格，而性格就决定你一生的成败。 11、忍耐力较诸脑力，尤胜一筹。 12、高峰只对攀登它而不是仰望它的人来说才有真正意义。 13、你可以这样理解impossible（不可能）——I'm possible（我是可能的）。 14、自己打败自己是最可悲的失败，自己战胜自己是最可贵的胜利。 15、你可以选择这样的三心二意：信心恒心决心；创意乐意。 16、成功与不成功之间有时距离很短——只要后者再向前几步。 17、呈概率分布，关键是你能不能坚持到成功开始呈现的那一刻。 18、书是易事，思索是难事，但两者缺一，便全无用处 19、动是成功的阶梯，行动越多，登得越高。 20、天比昨天好，就是希望。 21、力的人影响别人，没能力的人，受人影响。 22、做的事情总找得出时间和机会； 23、要自卑，你不比别人笨。不要自满，别人不比你笨。 24、面对机遇，不犹豫；面对抉择，不彷徨；面对决战，不惧怕！ 25、个人先从自己的内心开始奋斗，他就是个有价值的人。 26、超越自己，向自己挑战，向弱项挑战，向懒惰挑战，向陋习挑战。 27、不必每分钟都学习，但求学习中每分钟都有收获。 28、取时间就是争取成功，提高效率就是提高分数。 29、紧张而有序，效率是关键。 30、永远不要以粗心为借口原谅自己。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

缘处下方2mm的位置
v 以近用为主时 v 子镜片顶点高度应位于配戴者瞳孔垂直下睑
缘处的位置
25.05.2020
25.05.2020
.
25
v 子镜片顶点相对远用光学中心位置在同一垂直线上，多见于圆顶双光球镜片
v 这种镜片和上面的镜片有什么不同
25.05.2020
.
26
v 子镜片顶点相对远用光学中心位置在同一垂直线上，多见于圆顶双光球镜片
这种镜片和上面的镜片有什么不同
怎么办……
25.05.2020
项目八眼镜加工制作
25.05.2020
.
1
第一部分单焦点眼镜移心量的计算
25.05.2020
.Leabharlann 2移心v 为满足配戴者眼睛的视线与镜片的光轴相一致的光学要求，当镜片光学中心位于镜架几何中心外任何位置时，称为移心
25.05.2020
.
3
v 水平移心 v 垂直移心
25.05.2020
.
4
移心量的计算
.
17
分类
v 从子镜片外观形状上分 v 圆顶双光平顶双光 v 从制造方法上分 v 胶合双光熔合双光整体双光
25.05.2020
.
18
双光镜片移心量的计算
v 子镜片顶点水平移心量 v 子镜片顶点垂直移心量
25.05.2020
.
19
镜片顶点水平移心量
v 使左右子镜片顶点间距离与近用瞳距相同致 v 将子镜片顶点以镜架几何中心为基准 v 沿水平中心线进行平行移动
25.05.2020
.
20
v Xn=（m-NPD）/2
v Xn为子镜片顶点水平移心量 v m为镜架几何中心水平距 v NPD为近用瞳距
25.05.2020
.
21
v 子镜片顶点相对远用光学中心内移量为 2~2.5mm的镜片这种镜片已将远用瞳距向内移4~5mm
25.05.2020
.
22
v 子镜片顶点相对远用光学中心内移量为 2~2.5mm的镜片这种镜片已将远用瞳距向内移4~5mm
.
7
v 当X>0 即m>PD时光学中心向鼻侧移动
v 当X<0 即m<PD时光学中心向颞侧移动
v 当X=0，即m=PD时光学中心与镜架几何中心水平距相一致无移动
25.05.2020
.
8
v 某顾客选配一副规格为54□16的镜架，其瞳距为 62mm，向水平移心量是多少？向哪个方向移动光心？
v 以镜架几何中心为基准 v 沿水平中心线进行平行移动 v 使左右镜片光学中心间距离与瞳距相一致
25.05.2020
.
5
方框法
(A)
镜圈大小
DBL(鼻梁)
镜架高度
25.05.2020
方框法: 镜片的外切矩形
.
中心
水平线
6
水平移心量=（镜架几何中心水平距—瞳距）/2 =（m—PD）/2
25.05.2020
v 解：H=18 h=42 Y=H—h/2
=18—42/2
=18—21=-3mm Y<0 向下方移动3mm
25.05.2020
.
13
v 远用眼镜 v 光学中心高度应在瞳孔中心下边缘处 v 与镜架几何中心水平线相一致
25.05.2020
.
14
基准线法
25.05.2020
.
15
v 近用眼镜
v 光学中心高度应在瞳孔中心垂直下睑缘处
.
27
v 首先利用X=（m-PD）/2，计算出远用光学中心水平移心量
v 再根据制造商所给定的子片光心内旋转角度要求
v 用量角器以远用光心为准向内旋转
25.05.2020
.
28
子镜片顶点垂直移心量
v 指子镜片顶点高度在镜架垂直方向相对镜架水平中心线的移动量
25.05.2020
.
29
计算方法
v 镜架水平中心线高度与子镜片顶点高度之差
v Yn=H/2—h
v
25.05.2020
.
30
例：某顾客选配一副金属架，其镜圈的垂直高度H=40mm，测得子镜片顶点高h=17mm 求子镜片顶点垂直移心量是多少？解：代入公式Yn=H/2-h
=40/2-17
=3mm
答：子镜片顶点垂直移心量为3mm，即子镜片顶点在镜架水平中心线下方3mm处
25.05.2020
.
31
确定子镜片顶点高度
v 子镜片顶点高度
v 指子镜片顶点位于配戴者瞳孔垂直下睑缘处时，从子镜片顶点至镜圈内缘最低点处的
距离
25.05.2020
.
32
子镜片顶点高度的确定
v 根据配戴目的 v 以远用为主 v 以近用为主
25.05.2020
.
33
子镜片顶点高度的确定
v 以远用为主时 v 子镜片顶点高度应位于配戴者瞳孔垂直下睑
.
10
v Y=H—h/2
v Y垂直移心量 v H镜片光学中心高度 v h镜圈垂直高度
25.05.2020
.
11
v 当Y>0，即H>h/2时，向上方移动 v 当Y<0，即H<h/2时，向下方移动 v 当Y=0，即H=h/2时，无需移动
25.05.2020
.
12
v 例：镜圈的垂直高度为42mm，光学中心高度为 18mm，问垂直移心量是多少？向哪个方向移动？
v 这时应该怎么办……
25.05.2020
.
23
v 用公式X=（m-PD）/2，求出主镜片远光心水平移心量。
v 用公式Xn=（m-NPD）/2，求出子镜片顶点水平移心量
25.05.2020
.
24
v 例：某顾客选56—16的镜架，PD=66mm， NPD=62mm，求配制双光眼镜时，主镜片光学中心水平移心量是多少？片顶点水平移心量是多少？解：求出主镜片光学中心水平移心量即：X=（m-PD）/2=（56+16-66）/2=3mm 求出子镜片顶点水平移心量即：Xn=（m-NPD）/2=（56+16-62）/2=5mm 主镜片光学中心水平移心量为3mm，子镜片顶点水平移心量为5mm
v 解：根据镜架的尺寸:
m=2a+c=54+16=70mm
x=（m-PD）/2 =（70-62）/2=4mm m>PD 故镜片光学中心向鼻侧移动4mm
25.05.2020
.
9
垂直移心量
v 以镜架几何中心为基准 v 沿其垂直中心线平行移动 v 使光学中心高度与视线在镜架垂直方向上一
致
25.05.2020
v 与镜架几何中心水平线相一致或略低于水平中心线2mm左右
25.05.2020
.
16
第二部分双光镜片移心量的计算
v 即能看远又能看近，适合老视者 v 同一个镜片上具有两个不同的焦点 v 远用部分的镜片称为主镜片光学中心称为
远用光学中心 v 近用部分的镜片称为子镜片光学中心称为
近用光学中心
25.05.2020
