载波通信基本原理知识

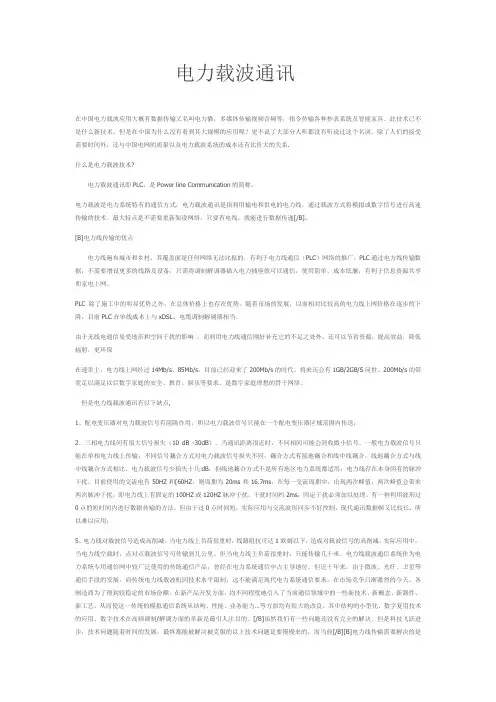

电力载波通讯在中国电力载波应用大概有数据传输又名叫电力猫，多媒体传输视频音频等，指令传输各种抄表系统及智能家具。

此技术已不是什么新技术，但是在中国为什么没有看到其大规模的应用呢？更不说了大部分人听都没有听说过这个名词。

除了人们的接受需要时间外，还与中国电网的质量以及电力载波系统的成本还有比价大的关系.什么是电力载波技术?电力载波通讯即PLC，是Power line Communication的简称。

电力载波是电力系统特有的通信方式，电力载波通讯是指利用输电和供电的电力线，通过载波方式将模拟或数字信号进行高速传输的技术。

最大特点是不需要重新架设网络，只要有电线，就能进行数据传递[/B]。

[B]电力线传输的优点电力线遍布城市和乡村，其覆盖面是任何网络无法比拟的，有利于电力线通信（PLC）网络的推广。

PLC通过电力线传输数据，不需要增设更多的线路及设备，只需将调制解调器插入电力插座就可以通信，使用简单，成本低廉，有利于信息资源共享和家电上网。

PLC除了施工中的明显优势之外，在总体价格上也存在优势。

随着市场的发展，以前相对比较高的电力线上网价格在逐步的下降，目前PLC在单线成本上与xDSL、电缆调制解调器相当。

由于无线电通信易受地形和空间干扰的影响，而利用电力线通信刚好补充它的不足之处外，还可以节省资源，提高效益，降低辐射，更环保在速率上，电力线上网经过14Mb/s、85Mb/s，目前已经迎来了200Mb/s的时代。

将来还会有1GB/2GB/S问世。

200Mb/s的带宽足以满足以后数字家庭的安全、教育、娱乐等要求，是数字家庭理想的骨干网络。

但是电力线载波通讯有以下缺点,1、配电变压器对电力载波信号有阻隔作用，所以电力载波信号只能在一个配电变压器区域范围内传送；2、三相电力线间有很大信号损失（10 dB -30dB）。

当通讯距离很近时，不同相间可能会到收微小信号。

一般电力载波信号只能在单相电力线上传输；不同信号藕合方式对电力载波信号损失不同，藕合方式有接地藕合和线中线藕合。

电源载波通信原理电源载波通信是一种通过电力线传输数据的通信方式，它利用电力线作为传输介质，将信息通过载波信号传输到远程设备。

电源载波通信有着广泛的应用，包括智能家居、工业控制、能源管理等领域。

是基于电力线具有传输信息的能力，通过对电力线载波信号的调制和解调来实现数据的传输。

其基本原理如下：1. 载波信号的生成：电源载波通信系统会在电力线上注入一定频率的信号，这个信号称为载波信号。

载波信号的频率范围通常在几十千赫兹至几百千赫兹之间，可以选择不同频率的载波信号来传输不同的数据。

2. 信息的调制：通过调制技术将需要传输的信息信号与载波信号进行混合，形成载波调制信号。

常用的调制技术包括频率调制、相位调制和幅度调制。

3. 数据的传输：将载波调制信号通过注入到电力线中的载波信号传输到目的设备。

这样，数据就可以通过电力线的传输介质传输到远程设备。

4. 信息的解调：在目的设备接收到载波调制信号后，需要进行解调来恢复原始信息信号。

解调技术和调制技术相对应，可以采用频率解调、相位解调和幅度解调等技术。

电源载波通信的优点在于利用了已经存在的电力线作为传输介质，无需单独建设通信线路，因此成本较低。

同时，电力线通信还具有较强的抗干扰能力，能够适应复杂的工业环境和多种电器设备同时工作的情况。

但是，电源载波通信也存在一些限制，比如受到电力线噪声的影响，通信距离受限等。

另外，由于电力线本身并不是设计用于通信传输的介质，因此传输速度和可靠性会受到限制。

总的来说，电源载波通信是一种方便实用的通信方式，适用于一些特定的场景和需求。

随着技术的不断发展和完善，电源载波通信系统的性能和可靠性也将得到提高，进一步推动其在各个领域的应用。

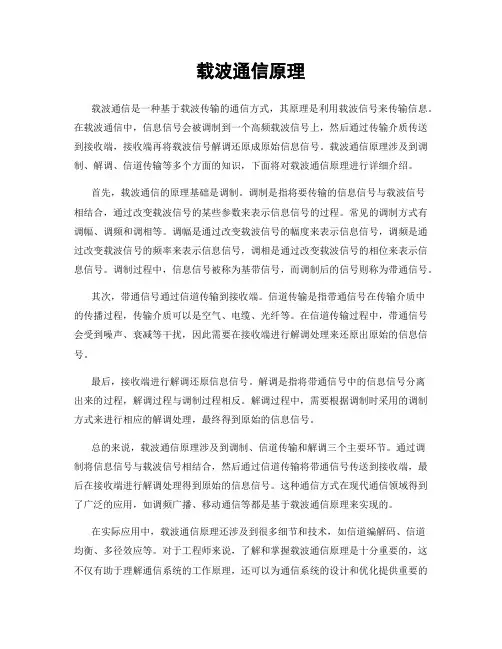

载波通信原理载波通信是一种基于载波传输的通信方式，其原理是利用载波信号来传输信息。

在载波通信中，信息信号会被调制到一个高频载波信号上，然后通过传输介质传送到接收端，接收端再将载波信号解调还原成原始信息信号。

载波通信原理涉及到调制、解调、信道传输等多个方面的知识，下面将对载波通信原理进行详细介绍。

首先，载波通信的原理基础是调制。

调制是指将要传输的信息信号与载波信号相结合，通过改变载波信号的某些参数来表示信息信号的过程。

常见的调制方式有调幅、调频和调相等。

调幅是通过改变载波信号的幅度来表示信息信号，调频是通过改变载波信号的频率来表示信息信号，调相是通过改变载波信号的相位来表示信息信号。

调制过程中，信息信号被称为基带信号，而调制后的信号则称为带通信号。

其次，带通信号通过信道传输到接收端。

信道传输是指带通信号在传输介质中的传播过程，传输介质可以是空气、电缆、光纤等。

在信道传输过程中，带通信号会受到噪声、衰减等干扰，因此需要在接收端进行解调处理来还原出原始的信息信号。

最后，接收端进行解调还原信息信号。

解调是指将带通信号中的信息信号分离出来的过程，解调过程与调制过程相反。

解调过程中，需要根据调制时采用的调制方式来进行相应的解调处理，最终得到原始的信息信号。

总的来说，载波通信原理涉及到调制、信道传输和解调三个主要环节。

通过调制将信息信号与载波信号相结合，然后通过信道传输将带通信号传送到接收端，最后在接收端进行解调处理得到原始的信息信号。

这种通信方式在现代通信领域得到了广泛的应用，如调频广播、移动通信等都是基于载波通信原理来实现的。

在实际应用中，载波通信原理还涉及到很多细节和技术，如信道编解码、信道均衡、多径效应等。

对于工程师来说，了解和掌握载波通信原理是十分重要的，这不仅有助于理解通信系统的工作原理，还可以为通信系统的设计和优化提供重要的参考。

因此，对载波通信原理的深入研究和理解对于提高通信系统的性能和可靠性具有重要意义。

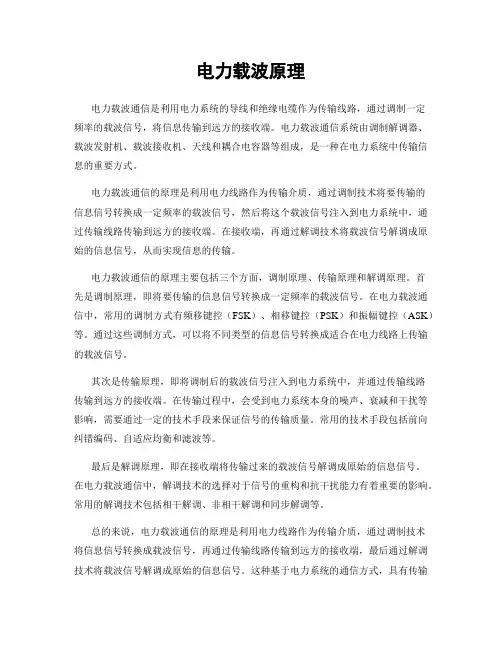

电力载波原理电力载波通信是利用电力系统的导线和绝缘电缆作为传输线路，通过调制一定频率的载波信号，将信息传输到远方的接收端。

电力载波通信系统由调制解调器、载波发射机、载波接收机、天线和耦合电容器等组成，是一种在电力系统中传输信息的重要方式。

电力载波通信的原理是利用电力线路作为传输介质，通过调制技术将要传输的信息信号转换成一定频率的载波信号，然后将这个载波信号注入到电力系统中，通过传输线路传输到远方的接收端。

在接收端，再通过解调技术将载波信号解调成原始的信息信号，从而实现信息的传输。

电力载波通信的原理主要包括三个方面，调制原理、传输原理和解调原理。

首先是调制原理，即将要传输的信息信号转换成一定频率的载波信号。

在电力载波通信中，常用的调制方式有频移键控（FSK）、相移键控（PSK）和振幅键控（ASK）等。

通过这些调制方式，可以将不同类型的信息信号转换成适合在电力线路上传输的载波信号。

其次是传输原理，即将调制后的载波信号注入到电力系统中，并通过传输线路传输到远方的接收端。

在传输过程中，会受到电力系统本身的噪声、衰减和干扰等影响，需要通过一定的技术手段来保证信号的传输质量。

常用的技术手段包括前向纠错编码、自适应均衡和滤波等。

最后是解调原理，即在接收端将传输过来的载波信号解调成原始的信息信号。

在电力载波通信中，解调技术的选择对于信号的重构和抗干扰能力有着重要的影响。

常用的解调技术包括相干解调、非相干解调和同步解调等。

总的来说，电力载波通信的原理是利用电力线路作为传输介质，通过调制技术将信息信号转换成载波信号，再通过传输线路传输到远方的接收端，最后通过解调技术将载波信号解调成原始的信息信号。

这种基于电力系统的通信方式，具有传输距离远、成本低、建设周期短等优点，被广泛应用于电力系统的远程监控、故障诊断和通信联络等方面。

随着通信技术的不断发展，电力载波通信系统也在不断完善和提升，为电力系统的安全稳定运行提供了重要的技术支持。

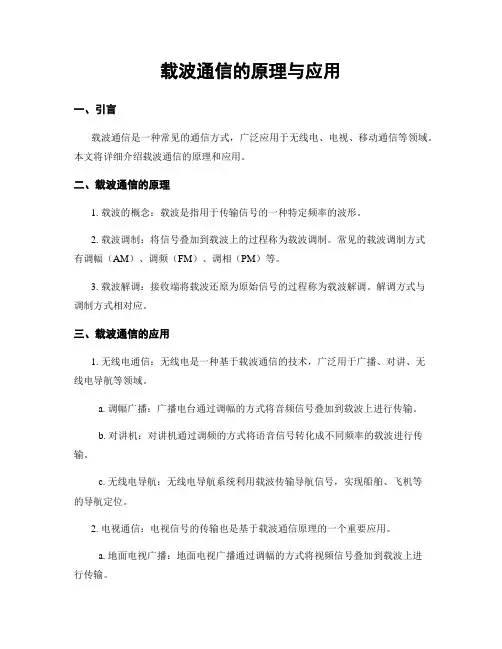

载波通信的原理与应用一、引言载波通信是一种常见的通信方式，广泛应用于无线电、电视、移动通信等领域。

本文将详细介绍载波通信的原理和应用。

二、载波通信的原理1. 载波的概念：载波是指用于传输信号的一种特定频率的波形。

2. 载波调制：将信号叠加到载波上的过程称为载波调制。

常见的载波调制方式有调幅（AM）、调频（FM）、调相（PM）等。

3. 载波解调：接收端将载波还原为原始信号的过程称为载波解调。

解调方式与调制方式相对应。

三、载波通信的应用1. 无线电通信：无线电是一种基于载波通信的技术，广泛用于广播、对讲、无线电导航等领域。

a. 调幅广播：广播电台通过调幅的方式将音频信号叠加到载波上进行传输。

b. 对讲机：对讲机通过调频的方式将语音信号转化成不同频率的载波进行传输。

c. 无线电导航：无线电导航系统利用载波传输导航信号，实现船舶、飞机等的导航定位。

2. 电视通信：电视信号的传输也是基于载波通信原理的一个重要应用。

a. 地面电视广播：地面电视广播通过调幅的方式将视频信号叠加到载波上进行传输。

b. 卫星电视广播：卫星电视广播利用卫星传输视频信号，先进行调制，再通过卫星传输到接收端进行解调。

3. 移动通信：移动通信是当今社会最广泛运用的载波通信应用之一。

a. 手机通信：手机通过基站与通信网络进行连接，利用调制解调技术进行语音和数据的传输。

b. 蓝牙通信：蓝牙技术利用载波通信实现手机与耳机、键盘等设备的无线连接。

四、载波通信技术的发展与前景1. 高清、超高清电视：高清、超高清电视需要更大的带宽来传输更高质量的视频信号，因此需要对载波通信技术进行不断创新改进。

2. 5G移动通信：5G通信技术将进一步提高移动通信的速度、延迟和连接数量，对载波通信技术提出了更高的要求。

3. 物联网通信：随着物联网的快速发展，载波通信技术将成为实现物联网设备互联的关键。

五、结论载波通信是一种基于载波调制与解调的通信方式，广泛应用于无线电、电视、移动通信等领域。

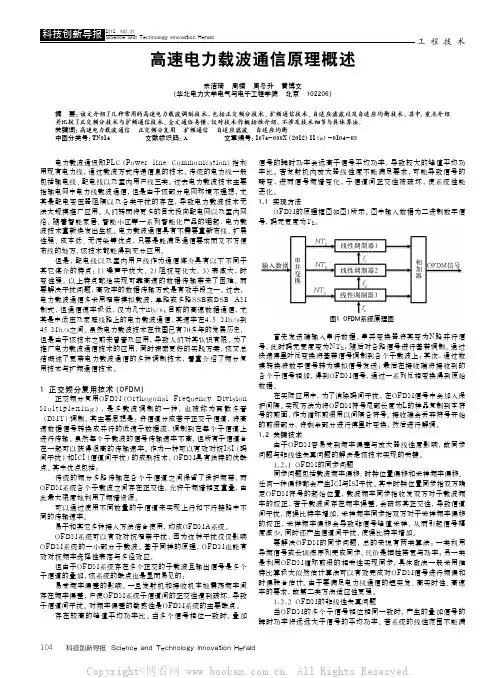

图1 OFDM系统原理图首先发送端输入串行数据，串并变换器将其变为N路并行信号，此时码元宽度变为NT；随后对各路信号进行基带调制，通过h快速傅里叶反变换将基带信号调制到各个子载波上；其次，通过数模转换将数字信号转为模拟信号发送；最后在接收端将接收到的各个子信号相加，得到OFDM信号，通过一系列反相变换得到原始数据。

在实际应用中，为了消除码间干扰，在OFDM信号中会加入保护间隔。

实现方法为将OFDM符号尾部长度为L的样品复制到本符号的前面，作为循环前缀用以间隔各符号。

接收端会丢弃符号开始的前缀部分，将剩余部分进行傅里叶变换，然后进行解调。

1.2 关键技术由于OPDM容易受到频率偏差与放大器线性度影响，故同步问题与非线性失真问题的解决是该技术实现的关键。

1.2.1 OFDM的同步问题图2 扩频系统原理图输入信息数据D，经过载波调制后变成了带宽为B的信号，再1有伪随机码调制成带宽为B的宽度信号后发射。

在接收端，首先通2图3 自适应滤波器一般结构示意图在未知环境中滤波器接收到一个信号x(k)，该信号中可能包含有用信号与噪声等，通过一个参数可调的滤波器得到一个输出y(k)，将y(k)与预期接收的信号即参考信号x(k)做比较得到信号误差e(k)。

最后将e(k)与对应的输入信号x(k)带入自适应算法，完成对滤波器参数的调整。

在自适应滤波过程中，滤波器参数以e(k)最小为目标不断变化，同时滤波器在工作工程中逐渐得出信号与噪声的统计规律，从而达到最佳滤波效果，实现自适应过程。

4 自适应均衡技术由于信道的非理想特性，信号在传播过程中会受到干扰，在接收端常常产生码间干扰，增加了系统误码率，严重时会是系统不能正常工作。

均衡器是一种可以校正补偿系统特性、减少码间干扰的滤波器，可以从时域及频域两个方面进行补偿：在频域校正称为频。

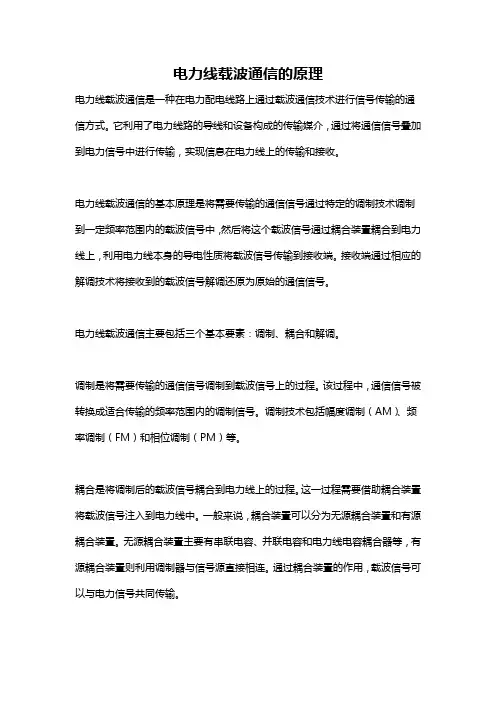

电力线载波通信的原理电力线载波通信是一种在电力配电线路上通过载波通信技术进行信号传输的通信方式。

它利用了电力线路的导线和设备构成的传输媒介，通过将通信信号叠加到电力信号中进行传输，实现信息在电力线上的传输和接收。

电力线载波通信的基本原理是将需要传输的通信信号通过特定的调制技术调制到一定频率范围内的载波信号中，然后将这个载波信号通过耦合装置耦合到电力线上，利用电力线本身的导电性质将载波信号传输到接收端。

接收端通过相应的解调技术将接收到的载波信号解调还原为原始的通信信号。

电力线载波通信主要包括三个基本要素：调制、耦合和解调。

调制是将需要传输的通信信号调制到载波信号上的过程。

该过程中，通信信号被转换成适合传输的频率范围内的调制信号。

调制技术包括幅度调制（AM）、频率调制（FM）和相位调制（PM）等。

耦合是将调制后的载波信号耦合到电力线上的过程。

这一过程需要借助耦合装置将载波信号注入到电力线中。

一般来说，耦合装置可以分为无源耦合装置和有源耦合装置。

无源耦合装置主要有串联电容、并联电容和电力线电容耦合器等，有源耦合装置则利用调制器与信号源直接相连。

通过耦合装置的作用，载波信号可以与电力信号共同传输。

解调是将接收到的载波信号恢复为原始的通信信号的过程。

在接收端利用解调技术，将接收到的载波信号进行解调，去除载波信号中的调制信息，恢复出原始的通信信号。

在电力线载波通信中，为了保证通信信号的传输效果，需要充分考虑实际环境的影响。

一方面，电力线可能存在各种噪声干扰，如电力设备的开关噪声、电力谐振噪声等。

为了抑制这些噪声的影响，可能需要采用滤波和降噪等技术。

另一方面，电力线的传输特性也会对通信信号的传输造成一定的影响，比如信号衰减和传播延迟等。

因此，需要在设计中充分考虑电力线特性，并采用合适的调制和解调技术来提高通信信号的传输质量。

电力线载波通信具有一定的优势和应用前景。

首先，电力线网覆盖广泛，可以方便地实现信息的传输。

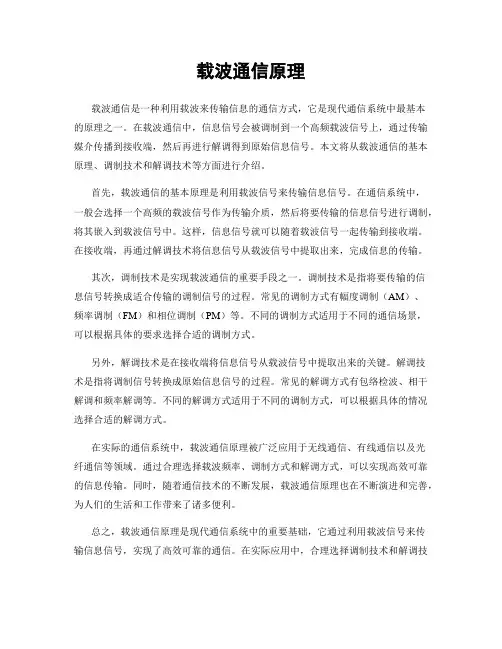

载波通信原理载波通信是一种利用载波来传输信息的通信方式，它是现代通信系统中最基本的原理之一。

在载波通信中，信息信号会被调制到一个高频载波信号上，通过传输媒介传播到接收端，然后再进行解调得到原始信息信号。

本文将从载波通信的基本原理、调制技术和解调技术等方面进行介绍。

首先，载波通信的基本原理是利用载波信号来传输信息信号。

在通信系统中，一般会选择一个高频的载波信号作为传输介质，然后将要传输的信息信号进行调制，将其嵌入到载波信号中。

这样，信息信号就可以随着载波信号一起传输到接收端。

在接收端，再通过解调技术将信息信号从载波信号中提取出来，完成信息的传输。

其次，调制技术是实现载波通信的重要手段之一。

调制技术是指将要传输的信息信号转换成适合传输的调制信号的过程。

常见的调制方式有幅度调制（AM）、频率调制（FM）和相位调制（PM）等。

不同的调制方式适用于不同的通信场景，可以根据具体的要求选择合适的调制方式。

另外，解调技术是在接收端将信息信号从载波信号中提取出来的关键。

解调技术是指将调制信号转换成原始信息信号的过程。

常见的解调方式有包络检波、相干解调和频率解调等。

不同的解调方式适用于不同的调制方式，可以根据具体的情况选择合适的解调方式。

在实际的通信系统中，载波通信原理被广泛应用于无线通信、有线通信以及光纤通信等领域。

通过合理选择载波频率、调制方式和解调方式，可以实现高效可靠的信息传输。

同时，随着通信技术的不断发展，载波通信原理也在不断演进和完善，为人们的生活和工作带来了诸多便利。

总之，载波通信原理是现代通信系统中的重要基础，它通过利用载波信号来传输信息信号，实现了高效可靠的通信。

在实际应用中，合理选择调制技术和解调技术，可以更好地适应不同的通信场景，为人们的通信需求提供了有力支持。

随着通信技术的不断发展，相信载波通信原理将会在未来发挥更加重要的作用。

载波的原理及应用1. 载波的定义在通信领域中，载波是指传输信息的传输媒介。

载波的本质是一种可以通过调制信号来传输信息的波形信号。

载波一般是由一定频率的连续波信号组成，具有稳定的频率和振幅。

2. 载波的原理载波是通过调制技术将原始信号与载波波形进行叠加生成的。

调制技术包括幅度调制（AM）、频率调制（FM）和相位调制（PM）等。

2.1 幅度调制（AM）幅度调制是通过改变载波的振幅来传输信息的调制技术。

在幅度调制中，原始信号会改变载波的振幅，根据原始信号的幅度变化来表达信息。

幅度调制的原理是通过将原始信号与载波进行乘法运算。

即原始信号为m(t)，载波信号为c(t)，则调制后的信号为s(t) = (1 + βm(t))c(t)，其中β为调制指数。

2.2 频率调制（FM）频率调制是通过改变载波的频率来传输信息的调制技术。

在频率调制中，原始信号会改变载波的频率，根据原始信号的变化程度来表达信息。

频率调制的原理是通过将原始信号与载波进行积分运算。

即原始信号为m(t)，载波信号为c(t)，则调制后的信号为s(t) = Acos(ωc t + β∫m(t)dt)，其中A为振幅，ωc为载波频率，β为调制指数。

2.3 相位调制（PM）相位调制是通过改变载波的相位来传输信息的调制技术。

在相位调制中，原始信号会改变载波的相位，根据原始信号的变化程度来表达信息。

相位调制的原理是通过将原始信号与载波进行积分运算。

即原始信号为m(t)，载波信号为c(t)，则调制后的信号为s(t) = Acos(ωc t + β∫m(t)dt)，其中A为振幅，ωc为载波频率，β为调制指数。

3. 载波的应用载波技术在通信领域有着广泛的应用，主要包括以下几个方面：3.1 无线电广播在无线电广播中，载波技术被用于传输音频信号。

通过将音频信号进行调制，可以将其转换成载波信号，并通过无线电波在空中传播。

听众可以通过收音机等设备接收到经过调制的载波信号，并解调还原出原始的音频信号。

电力载波通信原理_电力载波通信的优缺点电力线载波通信简介电力线载波通信（powerlinecarriercommunication）以输电线路为载波信号的传输媒介的电力系统通信。

由于输电线路具备十分牢固的支撑结构，并架设3条以上的导体（一般有三相良导体及一或两根架空地线），所以输电线输送工频电流的同时，用之传送载波信号，既经济又十分可靠。

这种综合利用早已成为世界上所有电力部门优先采用的特有通信手段。

载波通信方式（1）电力线载波通信。

这种通信具有高度的可靠性和经济性，且于调度管理的分布基本一致。

但这种方式受可用频谱的限制，并且抗干扰性能稍差。

（2）绝缘架空地线载波通信。

这种通信设备简单、造价低，可扩展电力线载波通信频谱，送电线路检修接地期间可以不中断通信，受系统短路接地故障影响较小，易实现长距离通信。

其缺点是易发生瞬时中断。

电力载波通信的优点只需要两端加上阻波器等少量设备即可实现通讯、远传等功能，投资小！电力线载波通信的缺点1、配电变压器对电力载波信号有阻隔作用，所以电力载波信号只能在一个配电变压器区域范围内传送；2、三相电力线间有很大信号损失（10dB-30dB）。

通讯距离很近时，不同相间可能会收到信号。

一般电力载波信号只能在单相电力线上传输；3、不同信号藕合方式对电力载波信号损失不同，藕合方式有线-地藕合和线-中线藕合。

线-地藕合方式与线-中线藕合方式相比，电力载波信号少损失十几dB，但线-地藕合方式不是所有地区电力系统都适用；4、电力线存在本身因有的脉冲干扰。

目前使用的交流电有50HZ和60HZ，则周期为20ms 和16.7ms，在每一交流周期中，出现两次峰值，两次峰值会带来两次脉冲干扰，即电力线上有固定的100HZ或120HZ脉冲干扰，干扰时间约2ms，因定干扰必须加以处理。

有一种利用波形过0点的短时间内进行数据传输的方法，但由于过0点时间短，实际应用与交。

载波通信和power bus载波通信和Power Bus一、引言载波通信和Power Bus是现代通信和电力系统中常见的两个概念。

载波通信是一种利用载波信号在传输线上进行信息传输的技术，而Power Bus是指用于供电的公共电力传输系统。

本文将分别介绍载波通信和Power Bus的基本原理、应用领域以及相关的发展趋势。

二、载波通信1. 基本原理载波通信是指利用载波信号在传输线上传输信息的一种通信方式。

它通过在电力线或其他传输线上叠加高频载波信号，将信息信号调制到载波信号上，然后在接收端解调还原出原始信息信号。

载波通信有很好的抗干扰能力和传输距离长的特点，广泛应用于电力系统的自动化、智能电网的通信以及宽带接入等领域。

2. 应用领域载波通信在电力系统中有着广泛的应用。

它可以用于电力线载波通信，实现各种设备之间的远程监测、控制和通信传输。

同时，载波通信也可以用于电力线通信网的组网，构建起一个稳定可靠的通信网络。

此外，载波通信还可以应用于宽带接入，通过电力线提供宽带网络服务，增加网络覆盖范围和传输带宽。

3. 发展趋势随着智能电网的快速发展，载波通信技术也在不断创新和升级。

目前，基于光纤通信的载波通信技术已经成为主流，具有更高的传输速率和更好的抗干扰能力。

同时，随着5G通信技术的发展，载波通信在宽带接入领域的应用也将得到进一步提升，为用户提供更快速、稳定的网络连接。

三、Power Bus1. 基本原理Power Bus，即电力总线，是指一种用于供电的公共电力传输系统。

它通过在建筑物、工厂或城市中敷设电缆，将电能从发电站传输到终端用户。

Power Bus可以实现供电的集中管理和分布式供电，提供稳定可靠的电力供应。

2. 应用领域Power Bus广泛应用于建筑物、工业园区、商业中心等场所。

在大型建筑物中，Power Bus可以实现整栋建筑物的供电，节省电缆布线和安装空间。

在工业园区中，Power Bus可以实现不同设备之间的供电，提高供电效率和灵活性。
