35kV箱式变电站设计(毕业设计论文)

1 35kV变电所设计论文第一节设计方案确定变电所是电力系统的重要组成部分它直接影响整个电力系统的安全与经济运行是联系上级变电所和用户的中间环节起着变换和分配电能的作用。

电气主接线是变电所的主要环节电气主接线的拟定直接关系着变电所电气设备的选择、配电装置的布置、继电保护和自动装置的确定是变电所电气部分投资大小的决定性因素。

本次设计为35KV海迪变电所初步设计所设计的内容力求概念清楚层次分明。

本设计在撰写的过程中曾得到老师和同事们的大力支持并提供大量的资料和有益的建议对此表示衷心的感谢。

龙矿集团基地35kV变电所于1994年投入运行主变容量为两台 2500kVA变压器主要负担社区居民生活用电企业办公用电等。

随着集团公司的飞速发展两台主变不能满足用电负荷要求附近很多企业由于受用电负荷限制不能正常生产另外由于用电负荷中心偏移压降增大用电损耗增加不能保证用户的电能质量为此拟在公司机关再建一座35kV变电所以满足机关居民生活用电和周围企业生产用电要求。

一、设计思路煤矿供电系统电压等级多为110kV、35kV、6kV等采用中性点不接地的供电方式拟建的35KV变电所从基建投资、电能损失等经济指标及电能质量、供电可靠性、配电合理性等技术指标综合分析主变压器拟采用2 台35kV三相三绕组油浸式自冷降压变压器分为三个电压等级 35KV、 10KV6kV各个电压等级均采用单母分段的主接线方式供电35kV、10kV 6kV均用于中性点不接地系统。

其中机关居民生活用电采用6.3/0.4降压变压 2 器距变电所距离较远的用电大户采用10.5/0.4的降压变压器这样能减少线路投资、降低线路损耗提高电能质量同时能够充分利用现有运行变压器减少不必要的损失。

二、主要设备设计方案 1、一次设备 1主变压器采用新型节能产品采用可调整电压的有载调压变压器SSZ11型。

2变电所内35kV配电装置采用JYNl—40.5(Z移开式交流金属封闭间隔式开关柜 6Kv、10KV配电装置采用JYN2—12移开式交流金属封闭间隔式开关柜。

目录前言 (2)摘要 (3)第一章设计任务书 (4)第一节变电站概况 (4)第二节负荷情况 (4)第三节负荷类型 (5)第四节设计成果 (5)第二章设计说明书 (7)第一节负荷计算 (7)第二节变电所主变压器的选择 (7)第四节变电所主接线方案的选择 (11)第五节短路电流的计算 (20)第六节变电所一次设备的选择校验 (22)第七节配电装置的规划 (26)第八节继电保护的配置 (28)第九节防雷保护的设计 (34)第三章设计计算书 (37)结束语 (40)参考文献 (41)英文翻译 (44)附变电站主接线图及继电保护接线图（见图纸）前言毕业设计和毕业论文是本科生培养方案的重要环节，学生通过毕业设计，旨在培养学生综合运用所学的基本理论和方法解决实际问题的能力，提高学员实际操作的技能以及分析思维能力，使学员能够掌握文献检索、研究分析问题的基本方法，提高学员阅读外文本书刊和进行科学研究的能力，在作毕业论文的过程中，所学知识得到疏理和运用，它即是一次检阅，又是一次锻炼。

我毕业设计的课题是《110kv降压变电站电气一次部分设计》。

电能生产的特点是发电、变电、输电和用电是在同一时刻完成的，具有同时性。

110kv降压变电站作为供用网络中重要的变电一环，它设计质量的好坏直接关系到该地区的用电的可靠性和地区经济的发展，同时也影响到该地区的用电可靠性和地区的经济发展，以及工农业生产和人民生活。

本次设计根据有关规定，依据安全、可靠、优质、经济、合理等的要求，为保证对用户不间断地供给充足、优质又经济的电能设计方案。

由于水平有限及时间仓促等原因，设计中存在着许多不足和失误，敬请各位老师批评指正，谢谢！摘要由于某地区电力系统的发展和负荷增长，拟建一座110KV 变电站，向该地区用35KV和10KV两个电压等级供电。

设计要求采用35KV出线6回，10KV出线7回。

基于上述条件，变电站的设计在满足国家设计标准的基础上，尽量考虑当地的实际情况。

目录前言 (5)内容提要 (6)第一篇电气一次部分初步设计 (7)一、总体分析 (7)二、负荷分析 (8)第一章变压器选择 (8)一、负荷计算 (8)二、所用变压器台数、容量和型式的确定 (9)第二章电气主接线设计 (10)一、主接线应满足的三项基本要求 (10)二、35KV主接线设计 (11)三、站用电接线 (12)第三章短路电流的计算 (13)一、计算短路电流的目的 (13)二、短路类型说明 (14)三、短路计算数据说明 (14)四、规定说明 (14)五、短路计算点的选择 (14)六、短路计算方法 (14)第四章主要电气设备的选择 (14)一、一般原则 (15)二、技术条件 (15)三、环境条件 (16)四、环境保护 (16)第一节高压断路器的选择 (16)一、参数选择 (16)二、型式选择 (16)三、关于开关能力的几个问题 (17)第二节隔离开关的选择 (17)一、隔离开关的配置 (17)二、型式选择 (18)三、操作机构选择 (18)四、机械荷载 (19)五、关于开断小电流 (19)第三节母线的选择 (19)一、硬导体的选择 (19)二、常用导体形式 (20)三、导体截面的选择和校验 (21)第四节避雷器的选择 (22)一、直击雷的过电压保护 (23)二、雷电侵入波的过电压保护 (23)三、避雷器的配置 (23)第五节电流互感器的配置和选择 (23)一、电流互感器的配置原则 (23)二、电流互感器的选择 (24)第六节电压互感器的配置和选择 (26)一、电压互感器的配置原则 (26)二、电压互感器的选择 (26)第七节各主要电气设备选择结果一览表 (29)一、断路器选择结果 (29)二、隔离开关选择结果 (29)三、电压互感器选择结果 (30)四、电流互感器选择结果 (30)五、母线选择结果 (31)六、避雷器选择结果 (31)第五章配电装置设计 (31)一、总的原则 (32)二、设计要求 (32)三、分类及特点 (32)四、配电装置的型式选择 (33)五、布置及安装设计的具体要求 (33)第二篇主要电气设备选择计算书 (36)第一章主变压器容量的选择 (36)一、变压器容量的选择 (36)第二章短路电流计算 (37)第三章电气设备的选择 (39)第一节高压断路器的选择 (39)第二节高压隔离开关的选择 (42)第三节电压互感器的选择 (44)第四节电流互感器的选择 (45)第五节母线的选择 (47)小结 (50)参考文献 (51)前言毕业设计是电力系统及其自动化专业教学计划中的很重要的环节。

35kV变电站设计原始数据本次设计的变电站为一座35kV降压变电站，以10kV给各农网供电，距离本变电站15km和10km处各有一个系统变电所，由这两个变电所用35kV双回架空线路向待设计的变电站供电，在最大运行方式下，待设计的变电站高压母线上的短路功率为1500MVA。

本变电站有8回10kV架空出线，每回架空线路的最大输送功率为1800kVA；其中#1出线和#2出线为Ⅰ类负荷，其余为Ⅱ类负荷及Ⅲ类负荷，Tmax=4000h,cos φ=0.85。

环境条件：年最高温度42℃；年最低温度-5℃；年平均气温25℃；海拔高度150m；土质为粘土；雷暴日数为30日/年。

35KV变电站设计一、变电站负荷的计算及无功功率的补偿1.负荷计算的意义和目的所谓负荷计算，其实就是计算在正常时通过设备和导线的最大电流，有了这个才可以知道选择多大截面的导线、设备。

负荷计算是首要考虑的。

要考虑很多因素才能计算出较为准确的数值。

如果计算结果偏大，就会将大量的有色金属浪费，增加制作的成本。

如果计算结果偏小，就会使导线和设备运行的时候过载，影响设备的寿命，耗电也增大，会直接影响供电系统的稳定运行。

2.无功补偿的计算、设备选择2.1无功补偿的意义和计算电磁感应引用在许多的用电设备中。

在能量转换的过程中产生交变磁场，每个周期内释放、吸收的功率相等，这就是无功功率。

在电力系统中无功功率和有功功率都要平衡。

有功功率、无功功率、视在功率之间相互关联。

22=+S P QS——视在功率，kVAP——有功功率，kWQ——无功功率，kvar由上述可知，有功功率稳定的情况下，功率因数cosφ越小则需要的无功功率越大。

如果无功功率不通过电容器提供则必须从该传输系统提供，以满足电力线和变压器的容量需要增加的电力需求。

这不仅增加了投资的供给，降低了设备的利用率也将增加线路损耗。

为此对电力的国家规定：无功功率平衡要到位，用户应该提高用电功率因数的自然，设计和安装无功补偿设备，及时投入与它的负载和电压的基础上变更或切断，避免无功倒送回来。

#######大学毕业设计35kV变电所设计(a)The Electrical Design of 35kV Substation(a)2011 届电气与电子工程学院专业电气工程及其自动化学号学生指导教师完成日期 2011年 6 月日35kV变电所设计毕业论文目录第1章原始资料 (1)1.1数据要求 (1)1.2设计要求 (1)第2章负荷计算和无功补偿 (3)2.1负荷分析 (3)2.2负荷计算 (4)2.3无功补偿 (4)2.3.1 无功补偿的计算 (4)2.3.2 无功功率补偿的作用 (5)2.3.3 无功功率补偿的方式 (6)第3章变压器的选择 (7)3.1变压器选择的有关规定 (7)3.2变压器容量的选择 (7)3.3变压器的相关数据 (8)3.3.1 变压器绕组的接线方式 (8)3.3.2 变压器的冷却方式 (9)3.3.3 变压器调压方式的选择 (9)3.3.4 变压器参数 (9)第4章电气主接线设计 (11)4.1概述 (11)4.2电气主接线的有关规定 (11)4.3主接线设计的基本要求 (11)4.3.1 可靠性 (11)4.3.2 灵活性 (12)4.3.3 经济性 (12)4.4变电站主接线简图 (13)第5章短路计算 (14)5.1短路的概念 (14)5.2短路电流的计算目的 (14)5.3短路电流计算的条件 (14)5.4短路电流计算方法 (15)5.5计算短路电流 (15)5.5.1 低压侧发生短路 (15)5.5.2 高压侧发生短路 (16)第6章电气设备的选择 (18)6.1电气设备选择的一般条件 (18)6.2电气设备选择的一般原则 (18)6.2.1 电气设备选择的技术条件 (18)6.2.2 设备需校验的项目 (20)6.2.3 环境条件 (20)6.335K V侧断路器和隔离开关的选择 (21)6.3.1 35kV侧断路器的选择 (21)6.3.2 35kV侧隔离开关的选择 (22)6.410K V侧断路器的选择 (22)6.4.1 10kV侧断路器的选择 (22)6.4.2 10kV侧隔离开关的选择 (23)6.5母线的选择及校验 (23)6.5.1 概念 (23)6.5.2 母线的选择 (24)6.5.3 母线热稳定校验 (24)6.5.4 母线的动稳定校验 (25)6.5.5 35kV母线的选择与校验 (25)6.5.6 10kV母线的选择与校验 (27)6.6互感器的选择 (28)6.6.1 互感器的作用 (28)6.6.2 电流互感器的选择与校验 (28)6.6.3 电流互感器使用注意事项 (29)6.6.4 电压互感器的选择 (29)6.7高压开关柜的选择 (29)6.7.1 开关柜的概念与特点 (29)6.7.2 开关柜的选择 (30)6.8高压侧进线的选择 (32)第7章继电保护 (33)7.1电力变压器保护 (33)7.2纵差保护 (33)7.3瓦斯保护 (35)7.4过电流保护 (35)第8章变电所的防雷与接地 (36)8.1概述 (36)8.2避雷针选择规则 (36)8.2避雷器的选择 (37)结论 (39)致谢 (40)参考文献 (41)附录 (42)附录A (42)附录B (50)第1章原始资料1.1 数据要求待设计变电所通过一条架空线路由正西方向10km处的一座35kV变电所送电，向某机械厂供电。

摘要本次设计以10KV站为主要设计对象，分为任务书、计算说明书二部分，同时附有1张电气主接线图加以说明。

该变电站设有2台主变压器，站内主接线分为35 kV、和10 kV两个电压等级。

两个电压等级均单母线分段带旁路母线的接线方式。

本次设计中进行了电气主接线图形式的论证、短路电流计算、主要电气设备选择及校验（包括断路器、隔离开关、电流互感器、电压互感器）。

关键词：变电所短路电流电气主接线目录第一章分析原始资料------------------------------------------------4第二章主变压器容量、型号和台数的选择-------------------------------6第一节主变台数的选择-----------------------------------------6 第二节主变容量的选择-----------------------------------------6 第三节主变型号的选择---------------------------------------- 6 第四节主变压器参数的计算-------------------------------------6 第三章电气主接线设计-----------------------------------------------7 第一节 10kV出线接线方式设计----------------------------------7 第二节 35kv进线方式设计--------------------------------------7 第三节主接线设计图-------------------------------------------7 第四章短路电流计算-------------------------------------------------9 第一节短路计算的目的------------------------------------------9 第二节变压器等值电抗计算--------------------------------------9 第三节短路点的确定--------------------------------------------9 第四节各短路点三相短路电流计算-------------------------------11第五节短路电流汇总表-----------------------------------------12 第五章一次电气设备的选择---------------------------------------13 第一节高压电气设备选择的一般标准----------------------------13 第二节高压断路器及隔离开关的选择 ---------------------------14 第三节导体的选择--------------------------------------------17 第四节电流互感器的选择---------------------------------------18 第五节电压互感器的选择----------------------------------------19 第六节支持绝缘子和穿墙套管的选择------------------------------20第一章 分析原始资料1、变电站 类型：35kv 地方降压变电站2、电 压 等 级：35kV/10kV3、负 荷 情 况35kV ：最大负荷MVA 10kV ：最大负荷8.8MVA4、进，出线情况：35kV 侧 2回进线 10kV 侧 6回出线 5、系统情况：（1）35kv 侧基准值： S B =100MVA U B1=37KVΩ====×==69.131003756.1373100322221111BB B B B B S U Z KAU S I（2）10kV 侧基准值：S B =100MVA U B2=10.5KVΩ====×==1025.11005.105.55.103100322222122BB B B B B S U Z KAU S I（3）线路参数：35kv 线路为 LGJ-120，其参数为r 1Ω/kmX 1Ω/km436.0348.0236.02221211=+=+=x r z Ω/kmZ=z 1*Ω318.069.1336.41*===B Z Z Z 6、气象条件：最热月平均气温30℃变电站是电力系统的需要环节，它在整个电网中起着输配电的重要作用。

【完整版】35kv变电站电⽓部分设计毕业论⽂郑州航空⼯业管理学院毕业论⽂（设计）2013届电⽓⼯程及⾃动化专业班级题⽬35kv变电站电⽓部分设计姓名学号指导教师职称⼆○⼀三年五⽉⼗⼆⽇内容摘要变电站是电⼒系统的重要组成部分，它直接影响整个电⼒系统的安全与经济运⾏，是联系发电⼚和⽤户的中间环节，起着变换和分配电能的作⽤。

电⽓主接线是发电⼚变电所的主要环节，电⽓主接线的拟定直接关系着全⼚电⽓设备的选择、配电装置的布置、继电保护和⾃动装置的确定，是变电站电⽓部分投资⼤⼩的决定性因素。

变电站是把⼀些设备组装起来，⽤来切断、接通、改变或者调整电压的。

在系统中，变电站成了输电和配电的集节点。

本次设计⾸先根据任务书上所给系统与线路及所有负荷的参数，分析负荷发展趋势。

从负荷增长⽅⾯阐明了建站的必要性，然后通过对拟建变电站的概括以及出线⽅向来考虑，并通过对负荷资料的分析，安全，经济及可靠性⽅⾯考虑，确定了35kV，10kV以及站⽤电的主接线，然后⼜通过负荷计算及供电范围确定了主变压器台数，容量及型号，同时也确定了站⽤变压器的容量及型号，并进⾏了短路电流计算等内容，从⽽完成了35kV电⽓⼀次部分的设计。

关键词主变压器；电⽓主接线；短路电流；电⽓设备AbstractA substation is the electrical power system important constituent,it affects the entire electrical power system directly the security and the economical movement, is relates the power plant and user's middle link, is playing the transformation and the assignment electrical energy role.The electrical key link, the electrical equipment arrangement, the relay protection and the automatic device determination, is the transformer substation electricity part investment size determining factor.The transformer substation is assembles some equipment, uses for to shut off, the connection, the change or the regulation voltage.In the system, the transformer substation and the power distribution collection node.This design first acts according to in the project description to givethe system logical circuit and all load parameter,the analysis load trend of development.Hadexpounded from the load growth aspect the stationconstruction necessity, then through to plans toconstruct the transformer substation the summaryas well as the going beyond a line directionconsidered, and through to shoulders the materialthe analysis, safe, the economy and the reliableaspect considered, use electricity the main wiring,then calculated through the load and suppliespower the scope to determine the maintransformer Taiwan number, the capacity and themodel, simultaneously also transformer capacityand model, thus transformer，Single bus bar segment wiring，Short out in the-electric current ，Electric equipment⽬录第1章概述 (6)第2章设计任务及要求 (9)2.1设计任务 (9)2.2设计要求 (9)2.2.1 技术要求 (9)2.2.2 设计内容 (10)第3章变电站的总体设计分析 (11)3.1变电站的主要设备组成 (11)3.2负荷分析 (12)3.3变电站主接线⽅案的确定 (12)3.4主变压器选择 (13)3.4.1主变台数的考虑原则 (13)3.4.2变压器容量的确定 (14)3.4.3调压⽅式的确定 (14)3.4.4容量⽐ (15)3.4.5主变压器的参数计算 (15)第4章短路电流计算 (16)4.1短路电流的⽬的及其假定 (16)4.1.1 短路电流计算的⽬的 (17)4.1.2 基本假定 (17)4.2基准值计算 (17)4.2.1 计算短路电路中各元件的电抗及总电抗 (18) 4.2.2 计算三相短路电流和短路容量 (19)第5章电⽓设备的选择 (21)5.1电⽓设备选择的基本原则 (21)5.2断路器 (21)5.2.1 35KV侧断路器的选择 (22)5.2.2选择校验 (22)5.2.3 10KV侧出线断路器及分段断路器的选择 (23) 5.2.4选择校验 (23)5.3隔离开关 (24)5.3.1 35KV侧隔离开关的选择 (24)5.3.2 10KV侧隔离开关的选择 (25)5.4电流互感器的选择 (26)5.4.1电流互感器的初选 (26)5.4.2电流互感器的校验 (26)5.4.3 电压互感器的选择 (27)5.5母线的选择 (29)5.5.1 35KV母线的选择 (29)5.5.2 10KV母线的选择 (31)5.6避雷器的选择 (32)5.6.1避雷器参数 (33)5.6.2参数校验 (33)5.6.3 避雷针的⾼度 (33)5.7熔断器的选择 (35)5.7.1型号选择 (35)5.7.2熔断器的选择校验 (35)5.7.3 10KV熔断器型号选择 (36)第6章变电站主变压器的继电器保护设计 (37)6.1变压器保护装置的⼀般原则 (38)6.2纵联差动保护整定 (39)6.2.1纵差动保护的整定计算 (40)6.2.2 确定差动继电器的动作⼯作电流和基本侧差动线圈匝数 (41)6.3变压器过负荷保护整定 (43)6.4变压器零序过电流过电压保护整定 (43)致谢 (44)参考资料 (45)附录 (46)第1章概述科学技术的迅猛发展，使得电⼒⼯业以现代⼯业发展的基础和先⾏官的形式也得到了很⼤的发展。

35KV变电站设计论文毕业论文目录1 概述1.1 设计要求 (5)1.2 设计时的原始资料 (5)1.3 变电站位置的选择 (6)2 负荷统计2.1设计中所用的公式 (7)2.2负荷统计 (8)3 主变的选择及接线方式的确定3.1主要变压器的选择原则 (14)3.2主变的选择： (15)3.3主接线方式的确定： (15)4 35KV架空线的选择4.1 架空线截面选择的一般原则 (19)4.2架空线截面的选择 (19)5 6KV导线截面选择5.1 6Kv及上电缆和导线截面的选择， (21)5.2导线截面选择所用公式及步骤 (21)5.3导线截面选择举例 (22)6 短路电流计算6.1概述 (33)6.2计算步骤及所需公式 (33)6.3各元件电阻、电抗标幺值的计算 (35)6.4短路电流计算举例 (37)6.5电缆热稳定校验 (48)7高压电器设备的选择7.1概述 (50)7.2 35KV高压电器设备的选择 (51)7.3 6KV电器设备的选择 (55)8 继电保护配置8.1主变压器的保护 (61)8.26k V母线分段断路器的保护 (61)8.3 6kV馈出线路保护 (61)9 功率因数补偿9.1提高功率因数的意义 (62)9.2提高功率因数的方法 (62)10变电站防雷保护及接地装置10.1 直击雷过压电保护 (64)10.2雷电侵入波的过电压保护 (64)10.3 接地装置 (66)11 变电站所用变压器和直流操作电源11.1所用变压器 (68)11.2直流操作电源设计要求 (68)11.3本设计选择 (69)12 消防及其它 (70)13变电所外平面布置说明及要求 (71)结束语 (73)致谢 (75)参考文献 (76)附表 (77)1 概述1.1 设计要求巍山是各庄矿的一个采区，但就全国相对围来看，相当于一座中型矿山，它的年设计产量为30万吨，平均日产原煤800吨，而且该矿五脏具全，具有提升系统，有成套的运输系统，总之除无生活区和洗煤厂外，其它已完全具备一个独立的中型矿山，故此我们把巍山设计作为一个更新型矿山来全面综合考虑。

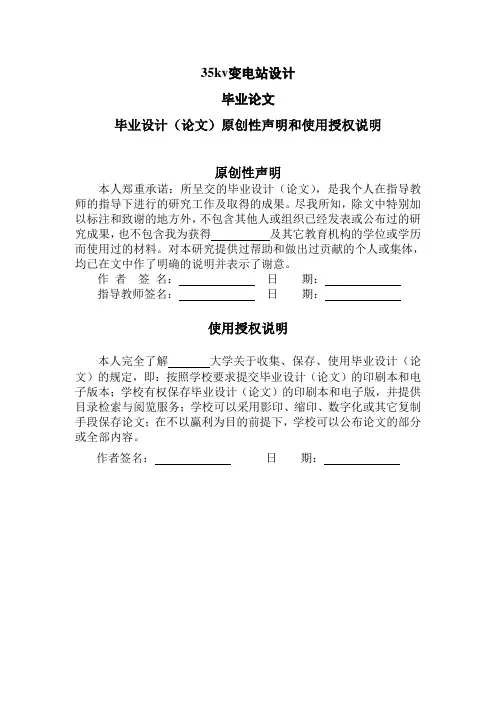

35kv变电站设计毕业论文毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。

对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。

作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。

作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。

除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。

本人完全意识到本声明的法律后果由本人承担。

作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。

本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

涉密论文按学校规定处理。

作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。

二。

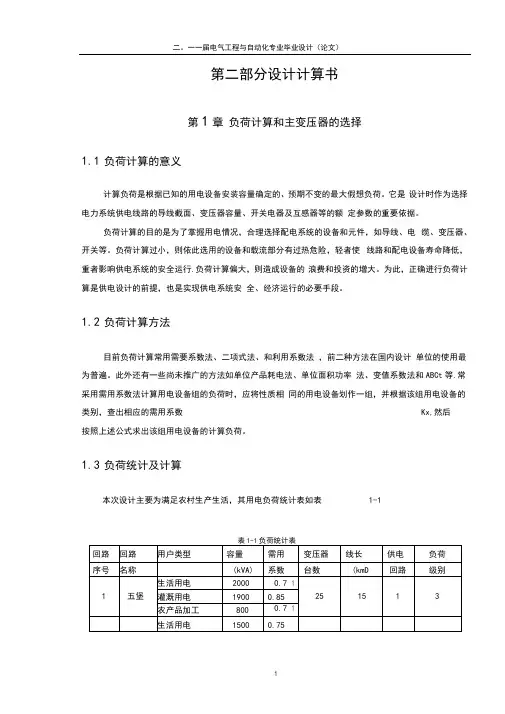

一一届电气工程与自动化专业毕业设计（论文）第二部分设计计算书第1章负荷计算和主变压器的选择1.1负荷计算的意义计算负荷是根据已知的用电设备安装容量确定的、预期不变的最大假想负荷。

它是设计时作为选择电力系统供电线路的导线截面、变压器容量、开关电器及互感器等的额定参数的重要依据。

负荷计算的目的是为了掌握用电情况，合理选择配电系统的设备和元件，如导线、电缆、变压器、开关等。

负荷计算过小，则依此选用的设备和载流部分有过热危险，轻者使线路和配电设备寿命降低，重者影响供电系统的安全运行.负荷计算偏大，则造成设备的浪费和投资的增大。

为此，正确进行负荷计算是供电设计的前提，也是实现供电系统安全、经济运行的必要手段。

1.2负荷计算方法目前负荷计算常用需要系数法、二项式法、和利用系数法，前二种方法在国内设计单位的使用最为普遍。

此外还有一些尚未推广的方法如单位产品耗电法、单位面积功率法、变值系数法和ABCt等.常采用需用系数法计算用电设备组的负荷时，应将性质相同的用电设备划作一组，并根据该组用电设备的类别，查出相应的需用系数Kx,然后按照上述公式求出该组用电设备的计算负荷。

1.3负荷统计及计算本次设计主要为满足农村生产生活，其用电负荷统计表如表1-1135kV 变电站电气一次部分设计2五堡供电区：@生=(0.7 X2000+0.85X1900+0.7X800) X 0.85=3038.75 (kVQ龙兴供电区：Sjs 2= (0.75 X1500+0.7X700+0.85X 1700) X 0.8=3060 (kVQ 鱼咀供电区：Sjs 3= (0.8 X 1800+0.7X600+0.7X900) X 0.8=2500 (kVQ 变电所设计当年的计算负荷由：4S js K t S jsi (1 x%)i 1式中Kt ——同时系数；一般取0.85-0.9x% ——线损率：高低压网络的综合线损率在8312%系统设计时采用10%S js K t (S js1 S js2 S js3 S js4) X (1+X %)=0.9 X (3038.75+3060+2500) 乂 (1+10%=8512.76(kVA)计算负荷增长后的变电所最大计算负荷为Q . Q. om n S jszdS js e式中 n ——年数 取6年m ——年负荷增长率取5% S jszd —— N 年后的最大计算负荷S jszd 8512.76 e6 5%11491 (kVQ1.4 主变压器的选择为保证供电的可靠性，避免一台主变故障或检修时影响供电，变电所一般装设两台 主变压器，但一般不超过两台变压器。

35KV变电站设计毕业论文目录1 变电站站址的选择原则和作用......................... - 1 -1.1变电站的选择原则 ................................... - 1 -1.2变电所在电力系统的地位......................... - 2 -1.3 电力系统供电要求 .................................. - 2 -1.4电力系统运行的特点................................ - 3 -1.5电力系统的额定电压................................ - 3 -2 主接线设计.................................................... - 4 -2.1对电气主接线的基本要求......................... - 4 -2.2 所要选择的主接线形式............................ - 4 -3 负荷计算........................................................ - 5 -3.1计算负荷................................................. - 6 -4 变电站主变压器的选择................................... - 7 -4.1 绕组数量和连接方式的确定..................... - 7 -4.2主变阻抗及调压方式选择......................... - 7 - WORD版本.4.3电容电流的计算....................................... - 8 -4.4 变压器中性点接地方式和中性点设计...... - 8 -4.5 主变容量选择原则 .................................. - 9 -5 短路电流的计算 ............................................ - 10 -5.1计算短路电流的意义............................... - 10 -5.2短路电流计算的规定............................... - 11 -5.3 本次设计中短路电流的计算.................. - 11 -6 高压电器设备的选择 ..................................... - 14 -6.1电器设备选择的一般原则........................ - 15 -6.2高压断路器的选择原则............................ - 15 -6.3 各电压等级侧断路器的选择.................. - 17 -6.4 隔离开关的选择................................... - 18 -6.5 电压互感器和电流互感器的选择............. - 20 -6.6 电抗器的选择 ........................................ - 21 -6.7 高压熔断器的选择 ................................. - 22 -7 变电站的防雷保护....................................... - 23 -7.1 变电站对直击雷的的防护....................... - 23 -7.2 避雷针保护围的计算方法....................... - 25 - WORD版本.7.3 对雷电入侵波的防护 ............................ - 27 -8 配电装置的平面设计 ..................................... - 29 -8.1 配电装置的要求..................................... - 29 -8.2 配电装置设计的基本步骤....................... - 29 -8.3 配电装置型式的选择原则选择 ................ - 29 -8.4各种配电装置的特点............................... - 29 -8.5 本设计中配电装置的选择....................... - 30 - 结论................................................................. - 40 - 参考文献.......................................................... - 41 - 致谢 ............................................................. - 42 -WORD版本.前言本论文《35KV变电站总体设计》以实际工程技术水平为基础，以变电站资料为背景，从原始资料的分析做起，容涵盖《发电厂电气部分》、《变电站综合自动化》、《供电技术》、《高电压技术》等主要专业课。

35kV变电站综合自动化系统设计毕业设计(论文)摘要本文旨在研究并设计35kV变电站的综合自动化系统。

通过对变电站的分析和需求调研，确定了自动化系统的功能和特点。

在系统设计过程中，采用了先进的控制和监测技术，提高了变电站的安全性和效率。

设计中考虑了可靠性、容错性和可扩展性等方面，保证了系统的稳定运行。

实施后将使变电站的运维更加智能化和自动化，提高了电网的可靠性和可控性。

引言35kV变电站作为电力系统中重要的组成部分，其自动化程度对电网运行的稳定性和安全性起着关键作用。

本文旨在设计一种综合自动化系统，实现对35kV变电站各个设备的自动控制和集中监测，提高变电站的运行效率和安全性。

分析与调研在设计过程中，我们首先对35kV变电站进行了详细的分析和需求调研。

通过与运维人员的沟通和现场实地考察，我们了解到变电站存在以下问题：手动操作过程繁琐，容易出错；实时监测能力不足，难以发现问题；设备运行情况无法良好统计和分析。

基于这些问题和需求，我们确定了综合自动化系统的功能和特点。

设计原则在设计过程中，我们遵循以下原则：1. 简单可靠：设计方案应尽量简单、可靠，避免引入过多复杂的技术和组件。

2. 先进技术：采用先进的控制和监测技术，提高系统的性能和可靠性。

3. 可扩展性：考虑到变电站的发展和扩容，设计方案应具备良好的可扩展性。

4. 容错性：设计中应考虑到各种可能的故障和异常情况，保证系统的容错性和稳定性。

系统设计综合自动化系统的设计包括以下几个方面：1. 远程监控与控制：通过远程传感器和控制器，实现对变电站各个设备的远程监控和控制。

2. 实时数据采集与传输：利用先进的数据采集技术，实时采集各个设备的运行数据，并通过网络传输到中央控制中心。

3. 数据存储与分析：中央控制中心对采集到的数据进行存储和分析，通过数据分析算法，提供对变电站运行情况的评估和预测。

4. 告警与维护：系统能够根据设备的运行状态和故障情况，及时发出告警信息，并提供维护方案和指导。

35KV变电站设计论文毕业论文目录1 概述1.1 设计要求 (5)1.2 设计时的原始资料 (5)1.3 变电站位置的选择 (6)2 负荷统计2.1设计中所用的公式 (7)2.2负荷统计 (8)3 主变的选择及接线方式的确定3.1主要变压器的选择原则 (14)3.2主变的选择： (15)3.3主接线方式的确定： (15)4 35KV架空线的选择4.1 架空线截面选择的一般原则 (19)4.2架空线截面的选择 (19)5 6KV导线截面选择5.1 6Kv及上电缆和导线截面的选择， (21)5.2导线截面选择所用公式及步骤 (21)5.3导线截面选择举例 (22)6 短路电流计算6.1概述 (33)6.2计算步骤及所需公式 (33)6.3各元件电阻、电抗标幺值的计算 (35)6.4短路电流计算举例 (37)6.5电缆热稳定校验 (48)7高压电器设备的选择7.1概述 (50)7.2 35KV高压电器设备的选择 (51)7.3 6KV电器设备的选择 (55)8 继电保护配置8.1主变压器的保护 (61)8.26k V母线分段断路器的保护 (61)8.3 6kV馈出线路保护 (61)9 功率因数补偿9.1提高功率因数的意义 (62)9.2提高功率因数的方法 (62)10变电站防雷保护及接地装置10.1 直击雷过压电保护 (64)10.2雷电侵入波的过电压保护 (64)10.3 接地装置 (66)11 变电站所用变压器和直流操作电源11.1所用变压器 (68)11.2直流操作电源设计要求 (68)11.3本设计选择 (69)12 消防及其它 (70)13变电所外平面布置说明及要求 (71)结束语 (73)致谢 (75)参考文献 (76)附表 (77)1 概述1.1 设计要求巍山是各庄矿的一个采区，但就全国相对围来看，相当于一座中型矿山，它的年设计产量为30万吨，平均日产原煤800吨，而且该矿五脏具全，具有提升系统，有成套的运输系统，总之除无生活区和洗煤厂外，其它已完全具备一个独立的中型矿山，故此我们把巍山设计作为一个更新型矿山来全面综合考虑。

35kV变电站设计原始数据本次设计的变电站为一座35kV降压变电站，以10kV给各农网供电，距离本变电站15km和10km处各有一个系统变电所，由这两个变电所用35kV双回架空线路向待设计的变电站供电，在最大运行方式下，待设计的变电站高压母线上的短路功率为1500MVA。

本变电站有8回10kV架空出线，每回架空线路的最大输送功率为1800kVA；其中#1出线和#2出线为Ⅰ类负荷，其余为Ⅱ类负荷及Ⅲ类负荷，Tmax=4000h,cos φ=0.85。

环境条件：年最高温度42℃；年最低温度-5℃；年平均气温25℃；海拔高度150m；土质为粘土；雷暴日数为30日/年。

35KV变电站设计一、变电站负荷的计算及无功功率的补偿1.负荷计算的意义和目的所谓负荷计算，其实就是计算在正常时通过设备和导线的最大电流，有了这个才可以知道选择多大截面的导线、设备。

负荷计算是首要考虑的。

要考虑很多因素才能计算出较为准确的数值。

如果计算结果偏大，就会将大量的有色金属浪费，增加制作的成本。

如果计算结果偏小，就会使导线和设备运行的时候过载，影响设备的寿命，耗电也增大，会直接影响供电系统的稳定运行。

2.无功补偿的计算、设备选择2.1无功补偿的意义和计算电磁感应引用在许多的用电设备中。

在能量转换的过程中产生交变磁场，每个周期内释放、吸收的功率相等，这就是无功功率。

在电力系统中无功功率和有功功率都要平衡。

有功功率、无功功率、视在功率之间相互关联。

22=+S P QS——视在功率，kVAP——有功功率，kWQ——无功功率，kvar由上述可知，有功功率稳定的情况下，功率因数cosφ越小则需要的无功功率越大。

如果无功功率不通过电容器提供则必须从该传输系统提供，以满足电力线和变压器的容量需要增加的电力需求。

这不仅增加了投资的供给，降低了设备的利用率也将增加线路损耗。

为此对电力的国家规定：无功功率平衡要到位，用户应该提高用电功率因数的自然，设计和安装无功补偿设备，及时投入与它的负载和电压的基础上变更或切断，避免无功倒送回来。

35KV变电站毕业设计本科生毕业设计(论文)摘要变电所是电力系统的一个重要组成部分，由电器设备及配电网络按一定的接线方式所构成，他从电力系统取得电能，通过其变换、分配、输送与保护等功能，然后将电能安全、可靠、经济的输送到每一个用电设备的转设场所。

本变电所的设计首先是要进行负荷的分析与计算，负荷分析的方法有许多，需用系数法，二项式法等等。

经过分析，采用需用系数法更加的适合。

接着就是无功补偿，通过公式和查阅无功补偿率的表可以求出所需的无功补偿容量。

在变压器台数及容量的选择时，为了提高大连老虎滩变电所供电的可靠性，采用的是两台型号相同的变压器，而主接线的设计，在高低压侧都采用了单母线分段接线。

短路计算中最终采用了更为普遍的标么值法。

对于设备的选择可分为高压侧(10kV侧)和低压侧(380V侧)两种。

并根据不同的要求看是否需要进行动稳定或热稳定的校验。

从而选择更适合的设备以及电缆，母线等。

接下来是变压器的继电保护，对于容量小于800kVA的油浸式变压器可采用了电流速断，过电流，以及过负荷三种保护。

最后就是防雷与接地的设计，常用的防雷设备有避雷针，避雷带和避雷线。

最终经过分析，采用了四支避雷针作为大连老虎滩变电所电气部分的防雷保护。

[关键词] 变电站、负荷、输电系统、配电系统、补偿装置I本科生毕业设计(论文)AbstractSubstation power system is an important component of the electrical equipment and distribution by the network connection mode according to a certain pose, he obtained power from the power system, through its transformation, distribution, transmission and protection functions, and then power safe, reliable and economical electricity supply to each device to set up places.First of all, the design of the substation is necessary to carry out the analysis and calculation of load, the load method of analysis there are many, need to factor method, binomial method and so on. The analysis required a more suitable method. Reactivepower compensation and then, through the formula and check the rate of reactive power compensation can be obtained form the necessary reactive power compensation capacity. In the number and capacity of the transformer of choice, Dalian Tiger Beach in order to improve the reliability of power substations, the two models using the sametransformer, the design of the main terminal, in the high and low pressure side bus using a single sub - wiring. Short circuit calculation of the final adoption of a more general method S Mody. For the choice of equipment can be divided into high-pressure side (10kV side) and low-voltage side (380V side) of two. And in accordance with the requirements of different activities to see if the need for stability or thermal stability of the calibration. In order to select more suitable equipment and cables, bus, etc.. Followed by the transformer relay protection, the capacity of less than 800kVA transformer oil-immersed current speed can be broken, over-current, as well as three types of overload protection. Finally, is the design of lightning protection and grounding, lightning protection equipment used a lightning rod, lightning protection and lightning protection zone line. After the final analysis, the use of a lightning rod 4 Dalian Tiger Beach as part of the electrical substation lightning protection.[key words] substation ,load ,transmission system ,correction equipment.II本科生毕业设计(论文)目录第1章绪论 ..................................................................... . (1)1.1 大连老虎滩变电所的设计意义 (1)1.2 大连老虎滩变电所的设计要求 (2)1.3 大连老虎变电所电气部分的设计应达到的目的 (2)1.4 大连老虎滩变电所电气部分的设计方案 (3)第2章负荷的分析与计算及无功补偿 (4)2.1 负荷分析的意义 ..................................................................... (4)2.2 负荷的分类及各自的供电要求 (4)2.3 负荷计算方法的比较及选用 (5)2.4 无功补偿的意义及方法 ..................................................................... (6)2.5 无功补偿的计算 ..................................................................... (7)第3章变压器台数及容量的选择 ..................................................................... (9)3.1 变压器的分类与联结组别 ..................................................................... .. 93.2 变压器的容量及过负荷能力 (9)3.3 变电所主变压器容量及台数，型号的确定 (10)第4章主接线的设计 ..................................................................... (12)4.1 主接线的概述 ..................................................................... .. (12)4.2 主接线的分类及其各的特点 (13)4.3 大连老虎滩变电所主接线的设计 (16)第5章短路计算 ..................................................................... .. (19)5.1 短路的原因，形成及危害 .....................................................................195.2 短路计算的方法及其采用 .....................................................................20第6章电气设备的选择及其校验 ......................................................................246.1 高压设备的选择及校验 ..................................................................... . (24)6.2 低压设备的选择及校验 ..................................................................... . (25)6.3 母线及电缆的选择校验 ..................................................................... . (28)第7章继电保护的设计 ..................................................................... .. (31)7.1 继电保护的基本知识 ..................................................................... .. (31)7.2 供配电线路的继电保护 ..................................................................... . (31)III本科生毕业设计(论文)7.3 中性点不接地系统的单相接地保护 (32)7.4 变压器的继电保护及计算 .....................................................................327.5 备用电源自动投入装置 ..................................................................... . (35)第8章防雷与接地的设计 ..................................................................... . (37)8.1 防雷的基本概念 ..................................................................... . (37)8.2 老虎滩变电所防雷的设计 .....................................................................388.3 老虎滩变电所设备接地的设计 (40)结论 ..................................................................... . (41)参考文献 ..................................................................... . (42)致谢 ..................................................................... (43)附录? .................................................................... (44)附录? .................................................................... (45)附录? .................................................................... (46)IV本科生毕业设计(论文)第1章绪论1.1 大连老虎滩变电所的设计意义电力工业是国民经济的一项基础工业和国民经济发展的先行工业，它是一种将煤、石油、天然气、水能、核能、风能等一次能源转换成电能这个二次能源的工业，它为国民经济的其他各部门快速、稳定发展提供足够的动力，其发展水平是反映国家经济发展水平的重要标志。

昆明理工大学成人高等教育毕业设计（论文）姓名：张三学号：专业：电气工程及自动化年级：学习形式：函授☐夜大□脱产□学习层次：高起本□专升本☐高起专□函授站：昆明站昆明理工大学成教学院毕业设计（论文）任务书学习形式：函授专业：电气工程及其自动化年级：电气工程及自动化学生姓名：张三毕业设计（论文）题目：35KV变电所电气部分设计毕业设计（论文）内容：总降压站供电系统简况；主接线的设计；供电系统各处三相短路电流计算；主变压器继电保护及整定计算；10kV系统单相接地保护装置；10kV各出线继电保护及整定计算；变电所防雷保护规划设计；中央信号装置的设计。

专题（子课题）题目：变压器保护设计内容：原理分析，方案选择，整定计算，设备选型。

设计（论文）指导教师：（签字）主管教学院长：（签字）年月日题目：35kV 变电所电气部分初步设计设计作者学校：昆明理工大学班次：电气工程及其自动化2009级姓名：张三指导教师：单位：昆明理工大学姓名：职称：高级工程师目录摘要................................................ - 6 -前言................................................ - 7 -毕业设计目的和意义. (7)设计任务要求、原始资料分析 (7)第一章总降压变电系统简况............................ - 9 -第二章变压器型号和参数选择......................... - 10 -第2-1节主变压器容量、台数的选择原则.. (10)第2-2节变压器型式的选择原则 (12)第2-3节主变压器和所用变压器的确定 (13)第三章电气主接线设计............................... - 14 -第3-1节电气主接线的设计原则. (14)第3-2节主接线的设计方案 (15)第四章短路电流计算 ................................ - 18 -第4-1节短路电流计算的概述 (18)第4-2节变压器及线路等值电抗计算 (20)第4-3节短路点的确定 (21)第4-4节各短路点三相短路电流计算 (23)第4-5节短路电流汇总表 (31)第五章高压电气设备选择............................. - 31 -第5-1节高压电气选择的一般标准.. (31)第5-2节35KV侧断路器和隔离开关的选择和校验： (32)第5-3节高压熔断器的选择 (35)第5-4节高压电器选择成果汇总表 (36)第六章主变压器继电保护及整定计算................... - 36 -第6-1节变压器继电保护. (36)第6-2节短路电流计算结果表 (38)第6-3节主变继电保护整定计算及继电器选择 (38)第6-4节过电流保护 (41)第6-5节过负荷保护 (42)第6-6节冷却风扇自起动 (42)第七章 10KV系统单相接地保护........................ - 42 -第7-1节10KV中性点不直接接地系统的特点.. (42)第7-2节单相接地保护装置工作原理 (43)第7-3节单相接地保护绝缘监察装置选择 (43)第八章 10KV各出线继电保护选择及整定计算 ............ - 44 -第8-1节10KV线路保护选择. (44)第8-2节10KV线路继电保护整定计算 (46)第九章变电所防雷保护规划设计....................... - 48 -第9-1节变电所过电压及防护分析.. (48)第9-2节变电所避雷器的配置规划与选择 (48)第9-3节变电所接地设计 (49)第十章中央信号装置设计............................. - 50 -总结与体会 ......................................... - 51 -谢辞............................................... - 52 -参考文献........................................... - 53 -附录1．变电所电气主接线图（A3，LJJ001-04-01）2．主变压器继电保护图（A3，LJJ001-04-02）3．10KV出线继电保护图（A3，LJJ001-04-03）4．中央信号装置接线图（A3，LJJ001-04-04）摘要本设计以10KV站为主要设计对象，分为任务书和说明书两部分，同时附有电气主接线图、主变压器继电保护图、10KV出线继电保护图和中央信号装置接线图进行说明。

本科毕业设计题目 35KV箱式变电站设计英文题目学生学号专业电气工程及其自动化指导教师2013 年 11月本科毕业设计题目 35KV箱式变电站设计学生签名：指导教师签名：2013 年 11 月本科毕业设计（论文）任务书摘要箱式变电站又称户外成套变电站，也有称做组合式变电站，它是发展于20世纪60年代至70年代欧美等西方发达国家推出的一种户外成套变电所的新型变电设备，由于它具有组合灵活，便于运输、迁移、安装方便，施工周期短、运行费用低、无污染、免维护等优点，受到世界各国电力工作者的重视。

进入20世纪90年代中期，国开始出现简易箱式变电站，并得到了迅速发展。

关键词：箱式变电站；结构；一次系统；二次系统ABSTRACTBox-type transformer substation calls again outdoor a transformer substation, also call to do the sectional transformer substation. It is a development to wait to 70's Europe and America western prosper in the 60's of 20 centuries the nation release a kind of outdoor the set changes to give or get an electric shock of new change to give or get an electric shock the equipments, because it have the combination vivid, easy to conveyance, move, install convenience, start construction construction the period is short and circulate the expenses low, free from pollution, do not need maintenance etc.advantage, suffer the international community electric power the worker values.Enter the middle of 90's of 20 centuries.The domestic starts appearing the simple box-type transformer substation , and got the quick development. Keywords：box-type transformer substation；construction； first system；second system目录1 绪论 01.1 供配电技术的发展 01.2 箱式变电站的类型、结构与技术特点 01.2.1 箱式变电站的类型 01.2.2 箱式变电站的结构 01.2.3 箱式变电站的技术特点 (1)1.3 箱式变电站的技术要求与设计规 (3)1.3.4 箱体要求 (6)2 35kV箱式变电站总体结构设计 (7)2.1. 箱式变电站对主接线的基本要求 (7)2.2. 主接线的选择 (8)2.3. 高压接线方式 (9)2.4. 箱式变电站箱体的确定 (9)2.4.1 箱体结构的确定 (9)2.4.2 合理配置 (10)2.5. 箱式变电站总体布置 (10)3 35kV箱式变电站设备选型 (11)3.1设备选型 (11)3.1.1 箱式变电站设备选型应注意的方面 (11)3.1.2 设备选型的基本原理 (12)3.1.3 高低压电器设备选择的要求 (15)3.1.4 断路器的选型 (17)3.1.5 熔断器的选型 (18)3.1.6 互感器的选型 (18)3.1.7 隔离开关的选型 (19)3.1.8 开关柜的选型 (20)4 35kV箱式变电站一次系统及二次系统设计 (20)4.1 主电路设计 (20)4.1.1 一次系统设计原则 (20)4.1.2 一次系统设计 (21)4.2 电气二次系统设计 (21)4.2.1 二次系统定义及分类 (21)4.2.3 二次系统设计 (21)5 箱式变电站综合保护 (22)5.1 变电站综合自动化技术介绍 (22)5.1.1 变电站综合自动化概述 (22)5.1.2 变电站综合自动化的优越性 (23)5.1.3 变电站综合自动化的基本功能 (24)5.2 变电站综合自动化系统的发展及结构形式 (25)5.2.1 变电站综自系统发展的基本趋势 (25)5.2.2 变电站综合自动化系统结构形式 (25)5.3 TDI-3000型变配电所微机保护及综合自动化系统 (26)5.3.1 TDI-3000系统构成 (27)5.3.2 TDI-3000系统主要功能 (27)5.3.3 瞬时电流速断保护的工作原理 (30)5.3.5瞬时电流速断保护的整定计算 (31)结束语 (35)致 (36)参考文献 (37)附录 A 35KV箱变自动化设计方案 (38)附录 B 电气主接线图 (39)1 绪论1.1 供配电技术的发展随着经济建设发展，中国当前城市建设发展迅速，其规模之大，围之广，均是空前的，而无论是工业、农业、服务业或是家庭用户，都离不开电能，没有电能很多事情都不能进行，所以供配电技术给予是由其他形式能源转换而来的，又可以转换成其他形式的能源而利用，这就是自然规律中的能源双向流动性；电能的输送既简单又经济，又便于控制、调节和测量，有利于实现生产过程中的自动化。
