变频恒压供水系统工作原理一、引言变频恒压供水系统是一种新型的供水系统，其工作原理是通过变频控制器对水泵电机进行调速，从而实现恒压供水。
该系统具有节能、稳定、可靠等优点，被广泛应用于楼宇、工业生产等领域。
本文将详细介绍变频恒压供水系统的工作原理。
二、变频控制器变频控制器是变频恒压供水系统的核心部件，其主要功能是对水泵电机进行调速。
该控制器通过检测管网中的压力信号，自动调整电机转速，使得管网中的压力保持在设定值范围内。
同时，该控制器还具有多种保护功能，如过载保护、短路保护等。
三、电机驱动电机驱动是变频恒压供水系统的另一个重要组成部分。
该部分主要由电机和驱动器两部分组成。
其中，电机负责转动水泵，而驱动器则负责对电机进行调速。
在正常情况下，驱动器会根据控制器发出的指令来改变输出频率和电压大小，从而实现对电机转速的精准控制。
四、压力传感器压力传感器是变频恒压供水系统中用于检测管网压力的重要组成部分。
该传感器通常安装在管网的进出口处，能够实时监测管网中的压力变化。
一旦检测到管网压力超出设定范围，传感器就会向控制器发出信号，控制器则会根据信号调整电机转速，使得管网压力恢复到设定值。
五、水泵水泵是变频恒压供水系统中最基本的部件之一。
其主要功能是将水从低处输送至高处，从而满足用户对水的需求。
在变频恒压供水系统中，水泵通常采用离心泵或自吸式泵。
这些泵具有流量大、效率高、噪音小等优点，在实际应用中得到了广泛应用。
六、工作原理变频恒压供水系统的工作原理可以概括为以下几个步骤：1. 检测管网压力：系统通过安装在进出口处的压力传感器来检测管网中的压力变化。
2. 控制器调整电机转速：一旦控制器接收到压力传感器发出的信号，就会根据设定值来调整电机转速，从而使得管网压力恢复到设定范围内。
3. 驱动器调整输出频率和电压大小：控制器通过驱动器来对电机进行调速。
驱动器会根据控制器发出的指令，改变输出频率和电压大小，从而实现对电机转速的精准控制。

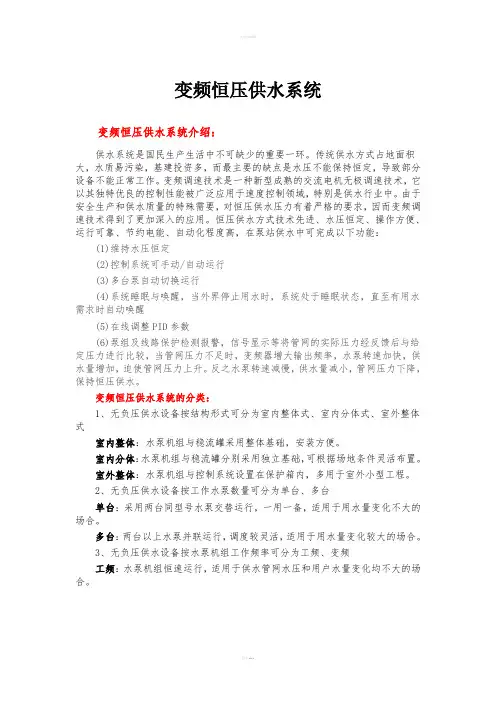

变频恒压供水系统变频恒压供水系统介绍：供水系统是国民生产生活中不可缺少的重要一环。
传统供水方式占地面积大，水质易污染，基建投资多，而最主要的缺点是水压不能保持恒定，导致部分设备不能正常工作。
变频调速技术是一种新型成熟的交流电机无极调速技术，它以其独特优良的控制性能被广泛应用于速度控制领域，特别是供水行业中。
由于安全生产和供水质量的特殊需要，对恒压供水压力有着严格的要求，因而变频调速技术得到了更加深入的应用。
恒压供水方式技术先进、水压恒定、操作方便、运行可靠、节约电能、自动化程度高，在泵站供水中可完成以下功能：(1)维持水压恒定(2)控制系统可手动/自动运行(3)多台泵自动切换运行(4)系统睡眠与唤醒，当外界停止用水时，系统处于睡眠状态，直至有用水需求时自动唤醒(5)在线调整PID参数(6)泵组及线路保护检测报警，信号显示等将管网的实际压力经反馈后与给定压力进行比较，当管网压力不足时，变频器增大输出频率，水泵转速加快，供水量增加，迫使管网压力上升。
反之水泵转速减慢，供水量减小，管网压力下降，保持恒压供水。
变频恒压供水系统的分类：1、无负压供水设备按结构形式可分为室内整体式、室内分体式、室外整体式室内整体：水泵机组与稳流罐采用整体基础，安装方便。
室内分体：水泵机组与稳流罐分别采用独立基础，可根据场地条件灵活布置。
室外整体：水泵机组与控制系统设置在保护箱内，多用于室外小型工程。
2、无负压供水设备按工作水泵数量可分为单台、多台单台：采用两台同型号水泵交替运行，一用一备，适用于用水量变化不大的场合。
多台：两台以上水泵并联运行，调度较灵活，适用于用水量变化较大的场合。
3、无负压供水设备按水泵机组工作频率可分为工频、变频工频：水泵机组恒速运行，适用于供水管网水压和用户水量变化均不大的场合。
变频：水泵全自动运行，是设备运行得更加节能。
变频恒压供水系统专用供水控制器的特点是：1、变频恒压供水系统多模拟量输入方式，可实现供水新工艺控制的要求，特别是无负压系统，可以实现独特的双压力控制功能2、变频恒压供水系统可配置成整个或部分泵组变频循环软起动工作方式，可自由设定主泵和附属小泵参与的台数并且任意设定每台泵的运行类型，最多可配置成5+2(五台主泵和两台小泵)的控制结构3、变频恒压供水系统设计有RS485接口，便于与上位机或触摸屏连接，进行组态控制4、变频恒压供水系统全新的电源设计方案，抗干扰能力强，对交流电网有更好的适应性5、变频恒压供水系统系统可设定是否带检测反馈，保证系统更可靠地工作6、变频恒压供水系统参数更加详细，使系统控制过程更细化，系统工作更节能7、变频恒压供水系统变量小泵可独立设定下限频率，更好地发挥小泵效率，提高节能效果8、变频恒压供水系统在系统中不配置小泵的情况下，用户可以选择是否停止变量泵，提高节能效果9、变频恒压供水系统可选择的变频器停机操作方式，更好地防止水锤效应10、变频恒压供水系统完备的休眠功能，休眠过程中可根据压力下降程度及时补压11、变频恒压供水系统带背光液晶汉字显示，参数全部中文化，人机界面友好。
变频恒压供水系统的构成及原理一、变频恒压供水系统的构成及原理变频恒压供水控制系统通过测到的管网压力，经变频器的内置PID调节器运算后，调节输出频率，实现管网的恒压供水。
变频器的频率超限信号（一般可作为管网压力极限信号）可适时通知PLC进行变频泵逻辑切换。
为防止水锤现象的产生，泵的启停将联动其出口阀门。
系统工作原理间图如下所示。
假设整个系统由四台水泵，一台变频器，一台PLC 和一个压力变送器及若干辅助部件构成。
各部分功能如下：安装于供水管道上的压力变送器将管网压力转换成1—5伏的电信号；变频调速器用于调节水泵转速以调节流量；PLC用于逻辑切换。
此外，上述系统还配备了外围辅助电路，以保障自动控制系统出现故障时可通过人工调节方式维持系统运行，保证连续生产。
二、设备选型说明变频恒压供水系统主要由变频控制柜、压力传感器、水泵等组成。
变频控制柜由断路器、变频器、接触器、中间继电器、PLC等组成。
1. 供水系统选用原则（1）蓄水池容量应大于每小时最大供水量。
（2）水泵扬程应大于实际供水高度。
（3）水泵流量总和应大于实际最大供水量。
（4）变频控制柜选型：用户可根据供水量和供水高度确定水泵型号及台数，然后对控制柜进行选型。
2. 变频器根据工艺要求，建议配用ABB ACS600系列变频器。
ACS 600系列变频器是ABB 公司采用直接转矩控制（DTC）技术，结合诸多先进的生产制造工艺推出的高性能变频器。
它具有很宽的功率范围，优良的速度控制和转矩控制特性,完整的保护功能以及灵活的编程能力，较高的可靠性和较小的体积。
主要技术数据：功率范围：2.2-3000kW电源电压：380/400/415/440/460/480/500VAC 3相±10%；电源频率：48-63Hz控制连接：2个可编程的模拟输入（AI）；1个可编程的模拟输出（AO）；5个可编程的数字输入（DI）；2个可编程的数字输出（DO）。
连续负载能力：150% In，每10分钟允许1分钟串行通讯能力：标准的RS—485接口可使变频器方便地与计算机连接。
变频恒压供水系统变频恒压供水系统是一种先进的供水设备，通过变频控制技术来实现水压的恒定调节。
本文将详细介绍变频恒压供水系统的工作原理、优点、应用领域以及未来发展趋势。
一、工作原理变频恒压供水系统主要由水泵、变频器、压力传感器和控制器等组成。
其工作原理是通过压力传感器监测水压大小，并将实时的水压信号传送给控制器。
控制器根据设定的水压值与实际水压之间的偏差，控制变频器调整水泵的运行频率，从而实现恒定的水压供应。
二、优点1.高效节能：采用变频器驱动水泵，可以根据实际需求调节水泵的运行频率，提高能效，降低能耗。
2.稳定可靠：通过实时监测和调节水泵的运行频率，可以保持水压的恒定，在供水过程中避免压力波动。
3.操作简便：系统具有用户友好的界面和操作面板，可以方便地设置水压值、监测运行状态及故障信息。
4.维护方便：系统具有自动保护功能，能够实时监测水泵的工作状态，提醒用户及时进行维护和保养。
5.灵活多样：系统可以根据不同的供水需求进行定制，可用于家庭、工业、农业等不同场景。
三、应用领域1.民用供水：变频恒压供水系统可以用于家庭、公寓、写字楼等民用场所，保证水压稳定，提供良好的供水条件。
2.商业供水：商场、酒店、餐厅等商业场所对供水的要求较高，变频恒压供水系统可以确保供水的稳定性和连续性。
3.工业供水：工业生产中，往往需要大量的水源供给，变频恒压供水系统可以满足不同工艺流程对水压的要求。
4.农业灌溉：农田灌溉需要保证稳定的水压，变频恒压供水系统可以实现对农田的定时供水，提高农作物的产量。
四、发展趋势随着科技的不断进步，变频恒压供水系统正朝着智能化、高效节能的方向发展。
未来，我们可以期待以下几个趋势：1.智能控制：利用物联网技术，实现对供水系统的远程监控和控制，提高运行效率和便利性。
2.节能环保：采用更加高效的电机和控制器，进一步降低能耗，减少对环境的影响。
3.多元化应用：推出更多适用于不同场景的变频恒压供水系统，满足不同用户的需求。
