重庆珊瑚中学物理电与磁章末练习卷(Word版 含解析)

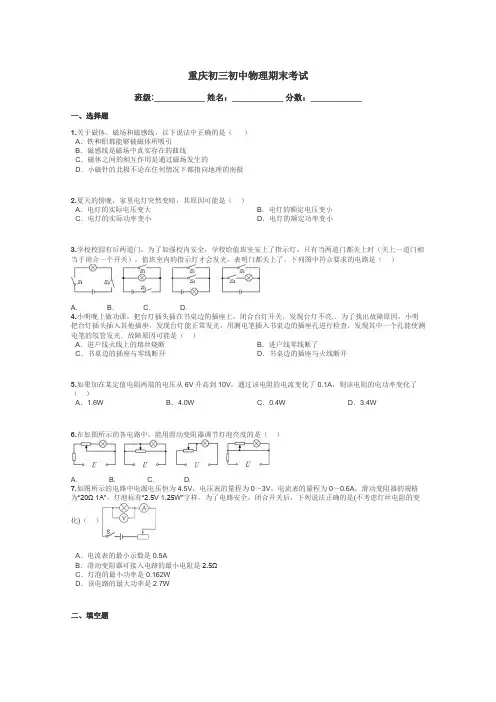

重庆初三初中物理期末考试班级:___________ 姓名：___________ 分数：___________一、选择题1.关于磁体、磁场和磁感线，以下说法中正确的是（）A．铁和铝都能够被磁体所吸引B．磁感线是磁场中真实存在的曲线C．磁体之间的相互作用是通过磁场发生的D．小磁针的北极不论在任何情况下都指向地理的南极2.夏天的傍晚，家里电灯突然变暗，其原因可能是（）A．电灯的实际电压变大B．电灯的额定电压变小C．电灯的实际功率变小D．电灯的额定功率变小3.学校校园有后两道门，为了加强校内安全，学校给值班室安上了指示灯，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了。

下列图中符合要求的电路是（）A. B. C. D.4.小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮.。

为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光．故障原因可能是（）A．进户线火线上的熔丝烧断B．进户线零线断了C．书桌边的插座与零线断开D．书桌边的插座与火线断开5.如果加在某定值电阻两端的电压从6V升高到10V，通过该电阻的电流变化了0.1A，则该电阻的电功率变化了（）A．1.6W B．4.0W C．0.4W D．3.4W6.在如图所示的各电路中，能用滑动变阻器调节灯泡亮度的是（）A. B. C. D.7.如图所示的电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“2.5V 1.25W”字样。

为了电路安全，闭合开关后，下列说法正确的是(不考虑灯丝电阻的变化)（）A．电流表的最小示数是0.5AB．滑动变阻器可接入电路的最小电阻是2.5ΩC．灯泡的最小功率是0.162WD．该电路的最大功率是2.7W二、填空题1.引起家庭电路中电流过大的原因有两个：一是电路发生 ，二是用电器 过大。

2024届重庆市珊瑚中学高三二诊模拟考试物理试卷注意事项：1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。

用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。

将条形码粘贴在答题卡右上角"条形码粘贴处"。

2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。

答案不能答在试题卷上。

3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。

不按以上要求作答无效。

4．考生必须保证答题卡的整洁。

考试结束后，请将本试卷和答题卡一并交回。

一、单项选择题：本题共6小题，每小题4分，共24分。

在每小题给出的四个选项中，只有一项是符合题目要求的。

1、下列说法中正确的是（）A．布朗运动是指液体分子的无规则运动B．物体对外做功，其内能一定减小C．两分子间距离减小，分子间的引力和斥力都增大D．用打气筒往自行车轮胎内打气时需要用力，说明气体分子间存在斥力2、平行板电容器、静电计、理想二极管(正向电阻为0。

反向电阻无穷大)与内阻不计的电源连接成如图所示的电路，现在平行板电容器两极板间的P点固定一带负电的点电荷，其中电容器的右极板固定，左极板可左右移动少许。

设静电计的张角为θ。

则下列说法正确的是（）A．若左极板向左移动少许，则θ变大，P点的电势不变B．若左极板向左移动少许，则θ不变，P点的电势不变C．若左极板向右移动少许，则θ不变，位于P点的点电荷的电势能减小D．若左极板向右移动少许，则θ变小，位于P点的点电荷的电势能增大3、1934年，约里奥-居里夫妇用α粒子轰击铝核2713Al，产生了第一个人工放射性核素X：2713α+Al n+X．X的原子序数和质量数分别为A．15和28B．15和30C．16和30D．17和314、如图所示的甲、乙两图中，M 为自耦变压器，R 是滑动变阻器，P 1、P 2分别足它们的滑动键，将它们的输入端a 、b 、c 、d 分别接到相同的正弦交流电源上，在它们的输出端e 、f 和g 、h 上各接一个灯泡L 1和L 2，两灯泡均发光。

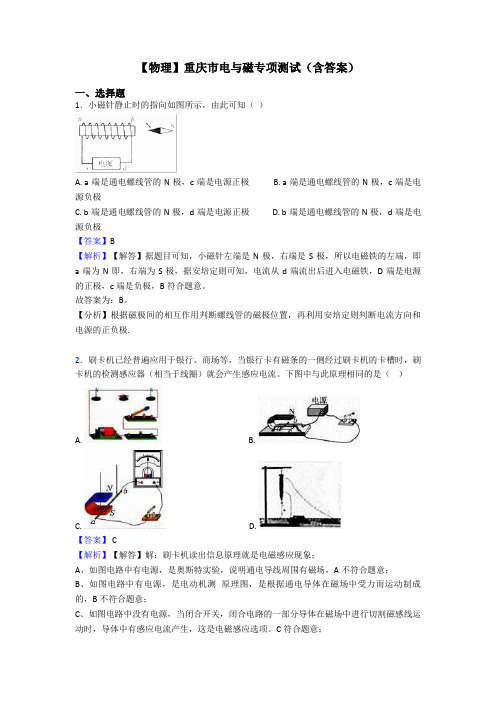

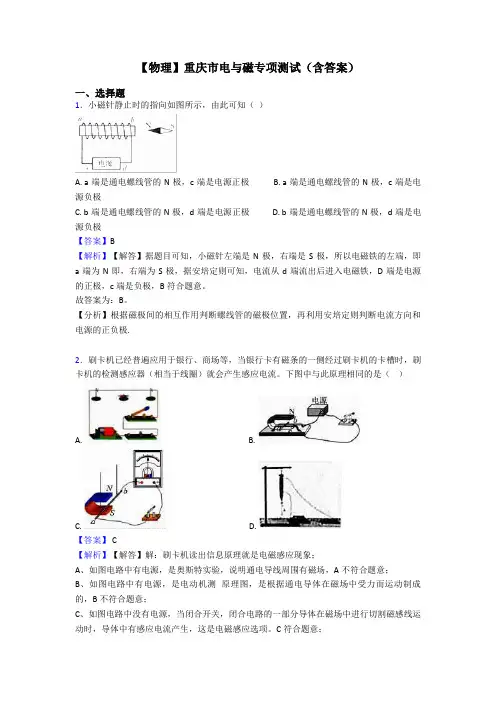

【物理】重庆市电与磁专项测试（含答案）一、选择题1．小磁针静止时的指向如图所示，由此可知（）A. a端是通电螺线管的N极，c端是电源正极B. a端是通电螺线管的N极，c端是电源负极C. b端是通电螺线管的N极，d端是电源正极D. b端是通电螺线管的N极，d端是电源负极【答案】B【解析】【解答】据题目可知，小磁针左端是N极，右端是S极，所以电磁铁的左端，即a端为N即，右端为S极，据安培定则可知，电流从d端流出后进入电磁铁，D端是电源的正极，c端是负极，B符合题意。

故答案为：B。

【分析】根据磁极间的相互作用判断螺线管的磁极位置，再利用安培定则判断电流方向和电源的正负极.2．刷卡机已经普遍应用于银行、商场等，当银行卡有磁条的一侧经过刷卡机的卡槽时，刷卡机的检测感应器（相当于线圈）就会产生感应电流。

下图中与此原理相同的是（）A. B.C. D.【答案】 C【解析】【解答】解：刷卡机读出信息原理就是电磁感应现象；A、如图电路中有电源，是奥斯特实验，说明通电导线周围有磁场，A不符合题意；B、如图电路中有电源，是电动机测原理图，是根据通电导体在磁场中受力而运动制成的，B不符合题意；C、如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这是电磁感应选项。

C符合题意；D、图中有电源，是电磁铁的原理图，是根据电流的磁效应制成的，D不符合题意。

故答案为：C。

【分析】当导线切割磁感线时，导体中会产生感应电流，这是电磁感应现象.3．图为某品牌共享电单车，其涉及到的物理知识正确的是（）A. 没有网络传递信息，是无法实现手机扫二维码开锁的B. 车座成马鞍型，增大了人与车座的受力面积，压强增大C. 车胎上有凹凸不平的花纹，可以减小与地面的摩擦力D. 后轮上的电动机，利用电磁感应原理将电能转化为机械能【答案】 A【解析】【解答】A. 手机扫二维码开锁时，通过电磁波及网络传递信息，当服务器接收到付费后，才会开解，所以没有网络传递信息，是无法实现手机扫二维码开锁的，A符合题意；B. 车座成马鞍型，增大了人与车座的受力面积，减小压强，B不符合题意；C. 车胎上有凹凸不平的花纹，是用增大接触面粗糙程度的方法增大摩擦力，C不符合题意；D. 后轮上的电动机，利用通电导线在磁场受力的原理将电能转化为机械能，D不符合题意；故答案为：A。

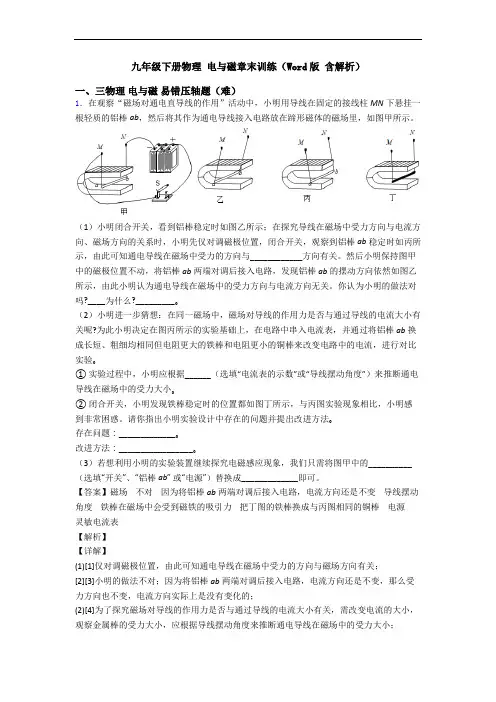

九年级下册物理电与磁章末训练（Word版含解析）一、三物理电与磁易错压轴题（难）1．在观察“磁场对通电直导线的作用”活动中，小明用导线在固定的接线柱MN下悬挂一根轻质的铝棒ab，然后将其作为通电导线接入电路放在蹄形磁体的磁场里，如图甲所示。

（1）小明闭合开关，看到铝棒稳定时如图乙所示；在探究导线在磁场中受力方向与电流方向、磁场方向的关系时，小明先仅对调磁极位置，闭合开关，观察到铝棒ab稳定时如丙所示，由此可知通电导线在磁场中受力的方向与____________方向有关。

然后小明保持图甲中的磁极位置不动，将铝棒ab两端对调后接入电路，发现铝棒ab的摆动方向依然如图乙所示，由此小明认为通电导线在磁场中的受力方向与电流方向无关。

你认为小明的做法对吗?____为什么?_________。

（2）小明进一步猜想：在同一磁场中，磁场对导线的作用力是否与通过导线的电流大小有关呢?为此小明决定在图丙所示的实验基础上，在电路中串入电流表，并通过将铝棒ab换成长短、粗细均相同但电阻更大的铁棒和电阻更小的铜棒来改变电路中的电流，进行对比实验。

① 实验过程中，小明应根据______（选填“电流表的示数”或“导线摆动角度”）来推断通电导线在磁场中的受力大小。

② 闭合开关，小明发现铁棒稳定时的位置都如图丁所示，与丙图实验现象相比，小明感到非常困惑。

请你指出小明实验设计中存在的问题并提出改进方法。

存在问题：_____________。

改进方法：_________________。

（3）若想利用小明的实验装置继续探究电磁感应现象，我们只需将图甲中的__________（选填“开关”、“铝棒ab” 或“电源”）替换成_____________即可。

【答案】磁场不对因为将铝棒ab两端对调后接入电路，电流方向还是不变导线摆动角度铁棒在磁场中会受到磁铁的吸引力把丁图的铁棒换成与丙图相同的铜棒电源灵敏电流表【解析】【详解】(1)[1]仅对调磁极位置，由此可知通电导线在磁场中受力的方向与磁场方向有关；[2][3]小明的做法不对；因为将铝棒ab两端对调后接入电路，电流方向还是不变，那么受力方向也不变，电流方向实际上是没有变化的；(2)[4]为了探究磁场对导线的作用力是否与通过导线的电流大小有关，需改变电流的大小，观察金属棒的受力大小，应根据导线摆动角度来推断通电导线在磁场中的受力大小；[5][6]由于铁棒比铝棒电阻大，根据UIR可知，在电源电压不变时，通过铁棒的电流较小，当磁场强度相同时，电流越小，导体受到的磁场力越小，因此铁棒比铝棒摆动的幅度小；所以实验中存在的问题是：铁棒在磁场中会受到磁铁的吸引力；改进方法是：把丁图的铁棒换成与丙图相同的铜棒；(3)[7][8]探究电磁感应现象，即磁生电，只需将图甲中的电源替换成灵敏电流表即可，这电流表能显示是否有电流产生。

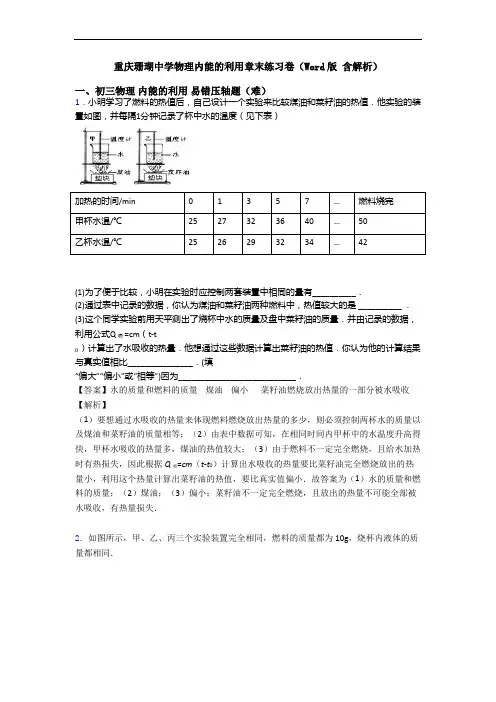

重庆珊瑚中学物理内能的利用章末练习卷（Word版含解析）一、初三物理内能的利用易错压轴题（难）1．小明学习了燃料的热值后，自己设计一个实验来比较煤油和菜籽油的热值．他实验的装置如图，并每隔1分钟记录了杯中水的温度（见下表）加热的时间/min 0 1 3 5 7 … 燃料烧完甲杯水温/℃25 27 32 36 40 (50)乙杯水温/℃25 26 29 32 34 (42)(1)为了便于比较，小明在实验时应控制两套装置中相同的量有__________．(2)通过表中记录的数据，你认为煤油和菜籽油两种燃料中，热值较大的是 __________ ．(3)这个同学实验前用天平测出了烧杯中水的质量及盘中菜籽油的质量．并由记录的数据，利用公式Q 吸=cm（t-t0 ）计算出了水吸收的热量．他想通过这些数据计算出菜籽油的热值．你认为他的计算结果与真实值相比_______________．(填“偏大”“偏小”或“相等”)因为___________________________．【答案】水的质量和燃料的质量煤油偏小菜籽油燃烧放出热量的一部分被水吸收【解析】（1）要想通过水吸收的热量来体现燃料燃烧放出热量的多少，则必须控制两杯水的质量以及煤油和菜籽油的质量相等；（2）由表中数据可知，在相同时间内甲杯中的水温度升高得快，甲杯水吸收的热量多，煤油的热值较大；（3）由于燃料不一定完全燃烧，且给水加热时有热损失，因此根据Q吸=cm（t-t0）计算出水吸收的热量要比菜籽油完全燃烧放出的热量小，利用这个热量计算出菜籽油的热值，要比真实值偏小．故答案为（1）水的质量和燃料的质量；（2）煤油；（3）偏小；菜籽油不一定完全燃烧，且放出的热量不可能全部被水吸收，有热量损失．2．如图所示，甲、乙、丙三个实验装置完全相同，燃料的质量都为10g，烧杯内液体的质量都相同．（1）比较不同燃料的热值应选择__两个装置，比较不同物质的比热容应选择__两个装置（选填装置序号甲、乙、丙）．（2）在“比较不同燃料的热值”的实验中，通过观察温度计的__比较燃料燃烧放出热量的多少．已知酒精的热值为3.0×107J/kg，10g酒精完全燃烧放出的热量是__J．（3）水的比热容是4.2×103J/（kg•℃），它的含义是__．【答案】甲和乙甲和丙示数变化 3.0×105见解析【解析】【详解】(1)[1]为了比较热值大小要用不同的燃料，加热同一种液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断热值大小，应选择甲和乙两图进行实验；[2]为了比较两种液体的比热容，需要燃烧相同的燃料，加热不同的液体，让液体的质量和温度的变化相同，通过比较加热时间，进而判断两种比热容的大小关系，应选择甲和丙两图进行实验；(2)[3]燃料燃烧放热，热量被同种液体吸收，放出热量越多，液体升高温度越多，温度计的示数变化越多；[4]酒精的质量为：m=10g=10-2kg，酒精完全燃烧放出的热量：Q放=mq=10-2kg×3.0×107J/kg=3.0×105J；(3)[5]水的比热容是4.2×103J/（kg•℃），物理意义是：1kg的水温度升高（或降低）1℃所吸收（或放出）的热量为4.2×103J。

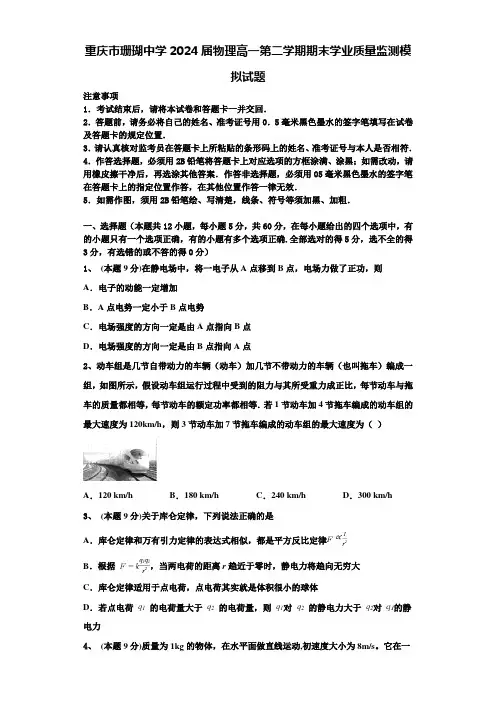

重庆市珊瑚中学2024届物理高一第二学期期末学业质量监测模拟试题注意事项1．考试结束后，请将本试卷和答题卡一并交回．2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．一、选择题（本题共12小题，每小题5分，共60分，在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确.全部选对的得5分，选不全的得3分，有选错的或不答的得0分）1、(本题9分)在静电场中，将一电子从A点移到B点，电场力做了正功，则A．电子的动能一定增加B．A点电势一定小于B点电势C．电场强度的方向一定是由A点指向B点D．电场强度的方向一定是由B点指向A点2、动车组是几节自带动力的车辆（动车）加几节不带动力的车辆（也叫拖车）编成一组，如图所示，假设动车组运行过程中受到的阻力与其所受重力成正比，每节动车与拖车的质量都相等，每节动车的额定功率都相等．若1节动车加4节拖车编成的动车组的最大速度为120km/h，则3节动车加7节拖车编成的动车组的最大速度为（）A．120 km/h B．180 km/h C．240 km/h D．300 km/h3、(本题9分)关于库仑定律，下列说法正确的是A．库仑定律和万有引力定律的表达式相似，都是平方反比定律B．根据，当两电荷的距离r趋近于零时，静电力将趋向无穷大C．库仑定律适用于点电荷，点电荷其实就是体积很小的球体D．若点电荷的电荷量大于的电荷量，则对的静电力大于对的静电力4、(本题9分)质量为1kg的物体，在水平面做直线运动,初速度大小为8m/s。

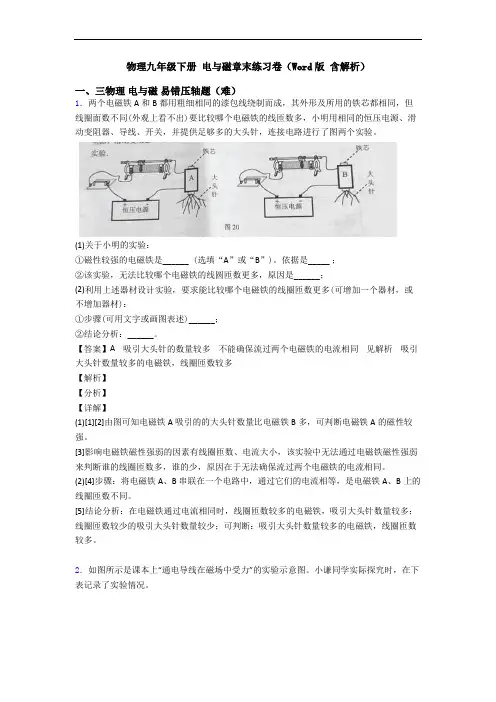

物理九年级下册电与磁章末练习卷（Word版含解析）一、三物理电与磁易错压轴题（难）1．两个电磁铁A和B都用粗细相同的漆包线绕制而成，其外形及所用的铁芯都相同，但线圈面数不同(外观上看不出)要比较哪个电磁铁的线匝数多，小明用相同的恒压电源、滑动变阻器、导线、开关，并提供足够多的大头针，连接电路进行了图两个实验。

(1)关于小明的实验：①磁性较强的电磁铁是______ (选填“A”或“B”)。

依据是_____ ；②该实验，无法比较哪个电磁铁的线圆匝数更多，原因是______；(2)利用上述器材设计实验，要求能比较哪个电磁铁的线圈匝数更多(可增加一个器材，或不增加器材)：①步骤(可用文字或画图表述)______；②结论分析：______。

【答案】A 吸引大头针的数量较多不能确保流过两个电磁铁的电流相同见解析吸引大头针数量较多的电磁铁，线圈匝数较多【解析】【分析】【详解】(1)[1][2]由图可知电磁铁A吸引的的大头针数量比电磁铁B多，可判断电磁铁A的磁性较强。

[3]影响电磁铁磁性强弱的因素有线圈匝数、电流大小，该实验中无法通过电磁铁磁性强弱来判断谁的线圈匝数多，谁的少，原因在于无法确保流过两个电磁铁的电流相同。

(2)[4]步骤：将电磁铁A、B串联在一个电路中，通过它们的电流相等，是电磁铁A、B上的线圈匝数不同。

[5]结论分析：在电磁铁通过电流相同时，线圈匝数较多的电磁铁，吸引大头针数量较多；线圈匝数较少的吸引大头针数量较少；可判断：吸引大头针数量较多的电磁铁，线圈匝数较多。

2．如图所示是课本上“通电导线在磁场中受力”的实验示意图。

小谦同学实际探究时，在下表记录了实验情况。

实验序号磁场方向ab中电流方向ab运动方向1向下无电流静止不动2向下由a向b向左运动3向上由a向b向右运动4向下由b向a向右运动（1）比较实验2和3，说明通电导线在磁场中受力方向与________有关；比较实验__________和____________，说明通电导线在磁场中受力方向与电流方向有关。

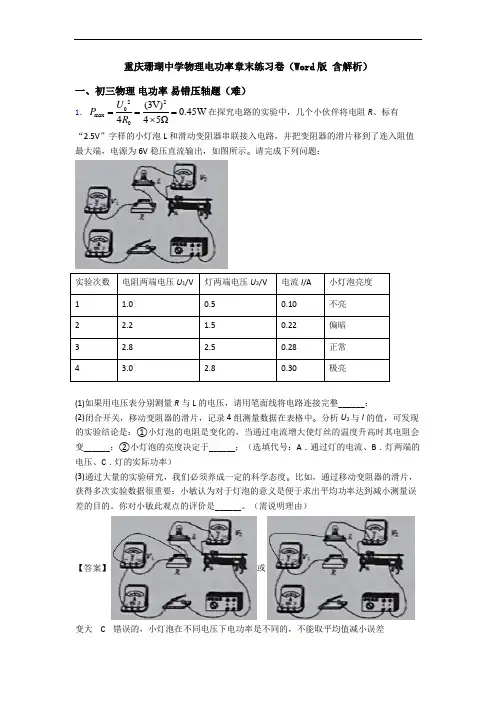

重庆珊瑚中学物理电功率章末练习卷（Word版含解析）一、初三物理电功率易错压轴题（难）1．22max(3V)0.45W445ΩUPR===⨯在探究电路的实验中，几个小伙伴将电阻R、标有“2.5V”字样的小灯泡L和滑动变阻器串联接入电路，并把变阻器的滑片移到了连入阻值最大端，电源为6V稳压直流输出，如图所示。

请完成下列问题：实验次数电阻两端电压U1/V灯两端电压U2/V电流I/A小灯泡亮度1 1.00.50.10不亮2 2.2 1.50.22偏暗3 2.8 2.50.28正常4 3.0 2.80.30极亮(1)如果用电压表分别测量R与L的电压，请用笔面线将电路连接完整______；(2)闭合开关，移动变阻器的滑片，记录4组测量数据在表格中。

分析U2与I的值，可发现的实验结论是：①小灯泡的电阻是变化的，当通过电流增大使灯丝的温度升高时其电阻会变______；②小灯泡的亮度决定于______；（选填代号：A．通过灯的电流、B．灯两端的电压、C．灯的实际功率）(3)通过大量的实验研究，我们必须养成一定的科学态度。

比如，通过移动变阻器的滑片，获得多次实验数据很重要；小敏认为对于灯泡的意义是便于求出平均功率达到减小测量误差的目的。

你对小敏此观点的评价是______。

（需说明理由）【答案】或变大 C 错误的，小灯泡在不同电压下电功率是不同的，不能取平均值减小误差【解析】【分析】【详解】(1)[1]用电压表分别测量R与L的电压，如图所示电压表V2已经并联在灯泡L两端，想在只需将电压表V1按照电流正极进、负极出的原则并联在定值电阻R两端，可将电压表V1的负接线柱与定值电阻R的右接线柱或者灯泡L的左接线柱连接即可，如图所示或(2)[2]四次实验灯泡L两端的电阻分别为21 L110.5V5Ω0.10AURI===22 L221.5V6.8Ω0.22AURI==≈23 L332.5V8.9Ω0.28AURI==≈24 L442.8V9.3Ω0.30AURI==≈可知，当通过电流增大使灯丝的温度升高时，灯泡的电阻会变大。

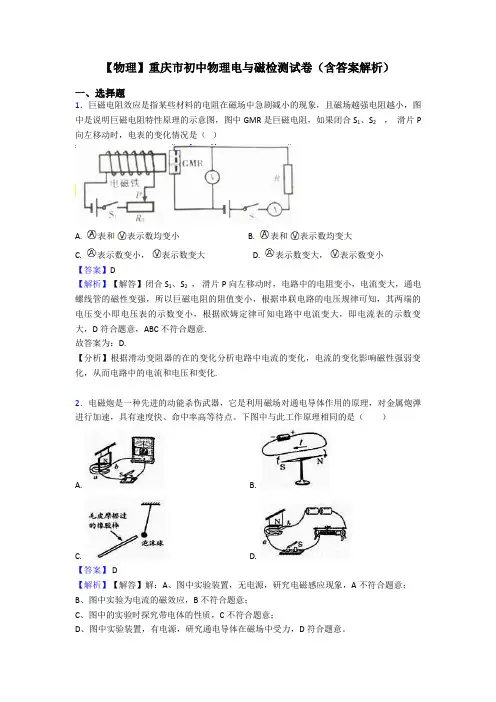

【物理】重庆市初中物理电与磁检测试卷（含答案解析）一、选择题1．巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，且磁场越强电阻越小，图中是说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻，如果闭合S1、S2，滑片P 向左移动时，电表的变化情况是（）A. 表和表示数均变小B. 表和表示数均变大C. 表示数变小，表示数变大D. 表示数变大，表示数变小【答案】D【解析】【解答】闭合S1、S2，滑片P向左移动时，电路中的电阻变小，电流变大，通电螺线管的磁性变强，所以巨磁电阻的阻值变小，根据串联电路的电压规律可知，其两端的电压变小即电压表的示数变小，根据欧姆定律可知电路中电流变大，即电流表的示数变大，D符合题意，ABC不符合题意.故答案为：D.【分析】根据滑动变阻器的在的变化分析电路中电流的变化，电流的变化影响磁性强弱变化，从而电路中的电流和电压和变化.2．电磁炮是一种先进的动能杀伤武器，它是利用磁场对通电导体作用的原理，对金属炮弹进行加速，具有速度快、命中率高等待点。

下图中与此工作原理相同的是（）A. B.C. D.【答案】 D【解析】【解答】解：A、图中实验装置，无电源，研究电磁感应现象，A不符合题意；B、图中实验为电流的磁效应，B不符合题意；C、图中的实验时探究带电体的性质，C不符合题意；D、图中实验装置，有电源，研究通电导体在磁场中受力，D符合题意。

故答案为：D。

【分析】电流存在着三种效应：（1）电流流过导体时导体发热，这种现象是电流的热效应．（2）电流流过导体时导体周围产生磁场，这种现象是电流的磁效应．（3）电流流过导体时导体发生化学变化，这种现象是电流的化学效应．3．巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，且磁场越强电阻越小，图中是说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻，如果闭合S1、S2，滑片P 向左移动时，电表的变化情况是（）A. 表和表示数均变小B. 表和表示数均变大C. 表示数变小，表示数变大D. 表示数变大，表示数变小【答案】D【解析】【解答】闭合S1、S2，滑片P向左移动时，电路中的电阻变小，电流变大，通电螺线管的磁性变强，所以巨磁电阻的阻值变小，根据串联电路的电压规律可知，其两端的电压变小即电压表的示数变小，根据欧姆定律可知电路中电流变大，即电流表的示数变大，D符合题意，ABC不符合题意.故答案为：D.【分析】根据滑动变阻器的在的变化分析电路中电流的变化，电流的变化影响磁性强弱变化，从而电路中的电流和电压和变化.4．在昼夜明灯的地下停车场，驾驶员根据车位入口上方的红绿灯入停．如图是小吴设计的自动控制电路图，将光控开关（遮光时开关闭合）装在每个车位地面中央，红绿灯装在车位入口上方．当车位未停车时绿灯亮，当车位已停车时红灯亮，则图中L1、L2（）A. 都是红灯B. 都是绿灯C. 分别是红灯、绿灯D. 分别是绿灯、红灯【答案】 D【解析】【解答】解：由题当车位已停车时，光控开关被遮光而闭合，由图可知，此时左侧控制电路连通，电磁继电器中的电磁铁产生磁性，吸下衔铁，L2灯泡电路被接通，所以L2为红灯；当车位未停车时，光控开关有光照而断开，电磁铁中无磁性，弹簧将衔铁拉起，L1电路接通而发光，所以L1为绿灯．故ABC错误，D正确．故选D【分析】根据光控开关的作用，分析左侧控制电路的通断，再分析两灯的工作状态即可解题．5．下列说法中不正确的是（）A. 甲图中，当接通电源时金属杆由静止开始向左运动，若磁场方向保持不变，改变电流方向，金属杆依然由静止开始向左运动B. 乙图是电动机的工作原理图，此装置使电能转化为机械能C. 丙图中，当磁体不动、导体棒向右运动，与导体棒不动、磁体向右运动产生的感应电流方向相反D. 丁图是发电机的工作原理图，此装置使机械能转化为电能【答案】A【解析】【解答】解：AB、图AB有电源，是电动机的工作原理图，是根据通电导体在磁场中受到力的作用，受力的方向与磁场方向和电流方向有关，若磁场方向保持不变，改变电流方向，金属杆由静止开始向右运动，此装置使电能转化为机械能，故A错误，B正确；C、感应电流的方向与导体运动方向和磁感方向有关，如果只改变一个因素，则感应电流的方向改变，当导体棒不动、磁体向右运动，相当于磁体不动，导体棒向左运动，故当磁体不动、导体棒向右运动，与导体棒不动、磁体向右运动产生的感应电流方向相反，故C正确；D、丁图没有电源，是发电机的工作原理图，此装置使机械能转化为电能，故D正确．故选A．【分析】（1）通电导体在磁场中受到力的作用，受力方向与两个因素有关：一个是磁场方向，另一个是电流方向．如果只改变一个因素，则导体受力方向改变，如果同时改变两个因素，则导体受力方向不变．（2）电动机是利用通电导体在磁场中受到力的作用，此装置使电能转化为机械能；（3）闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，这叫电磁感应现象，感应电流的方向与导体运动方向、磁感线方向有关．发电机就是根据电磁感应原理制成的，此装置将机械能转化为电能．6．如图所示，下列描述正确的是（）A. 甲图：利用灵敏电流计可以准确测量电流值B. 乙图：同名磁极相互吸引C. 丙图：比较两次实验得出压力的作用效果与受力面积的关系D. 丁图：用吸管像两乒乓球中间吹气，乒乓球靠拢【答案】D【解析】【解答】解：A、甲图灵敏电流计没有刻度值，利用灵敏电流计可以大致反映电流的大小，故A错误；B、图中是两个N极相互靠近，利用同名磁极相互排斥，故B错误；C、丙图压力和受力面积都不同，不能比较两次实验得出压力的作用效果与受力面积的关系，故C错误；D、用吸管像两乒乓球中间吹气，中间空气流速大，压强小，两边流速小，压强大，压着乒乓球向中间靠拢，故D正确．故选D．【分析】（1）利用灵敏电流计可以大致反映感应电流的大小；（2）同名磁极相互排斥；（3）压力的作用效果与压力大小和受力面积有关；（4）流速越大的地方，压强越小．7．如图所示，下列关于物理实验表述正确的是（）A. 图甲实验揭示了电流的周围存在磁场。

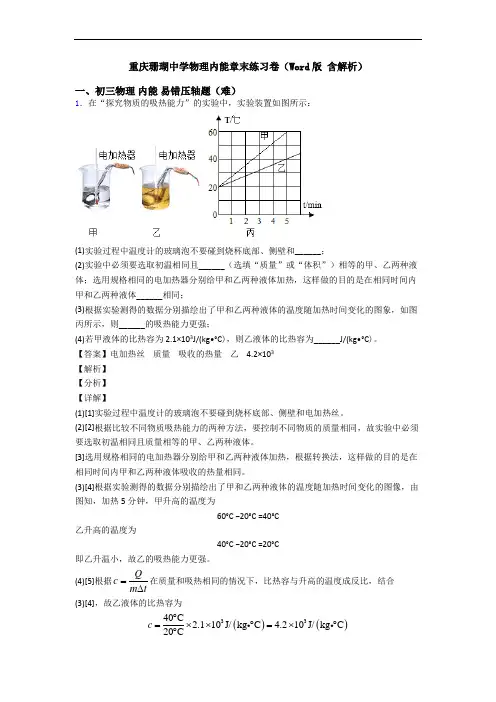

重庆珊瑚中学物理内能章末练习卷（Word 版 含解析）一、初三物理 内能 易错压轴题（难）1．在“探究物质的吸热能力”的实验中，实验装置如图所示：(1)实验过程中温度计的玻璃泡不要碰到烧杯底部、侧壁和______；(2)实验中必须要选取初温相同且______（选填“质量”或“体积”）相等的甲、乙两种液体；选用规格相同的电加热器分别给甲和乙两种液体加热，这样做的目的是在相同时间内甲和乙两种液体______相同；(3)根据实验测得的数据分别描绘出了甲和乙两种液体的温度随加热时间变化的图象，如图丙所示，则______的吸热能力更强；(4)若甲液体的比热容为2.1×103J/(kg•°C )，则乙液体的比热容为______J/(kg•°C )。

【答案】电加热丝 质量 吸收的热量 乙 4.2×103【解析】【分析】【详解】(1)[1]实验过程中温度计的玻璃泡不要碰到烧杯底部、侧壁和电加热丝。

(2)[2]根据比较不同物质吸热能力的两种方法，要控制不同物质的质量相同，故实验中必须要选取初温相同且质量相等的甲、乙两种液体。

[3]选用规格相同的电加热器分别给甲和乙两种液体加热，根据转换法，这样做的目的是在相同时间内甲和乙两种液体吸收的热量相同。

(3)[4]根据实验测得的数据分别描绘出了甲和乙两种液体的温度随加热时间变化的图像，由图知，加热5分钟，甲升高的温度为60°C −20°C =40°C 乙升高的温度为40°C −20°C =20°C即乙升温小，故乙的吸热能力更强。

(4)[5]根据Q c m t=∆在质量和吸热相同的情况下，比热容与升高的温度成反比，结合(3)[4]，故乙液体的比热容为()()3340C 2.110J/kg C 4.210J/kg C 20C c ︒=⨯⨯︒=⨯︒︒2．小明在学习“物质的比热容”时，取相同质量的水和沙子，用相同的酒精灯加热，测得它们升高的温度如表，并在图乙中作出沙子升高的温度随时间变化的图线．（1）用温度计测量水的初温如图甲所示，其读数为__________℃。

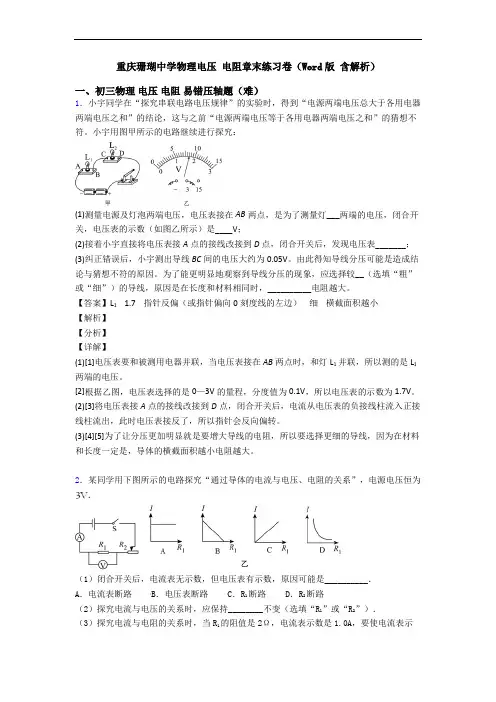

重庆珊瑚中学物理电压电阻章末练习卷（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．小宇同学在“探究串联电路电压规律”的实验时，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。

小宇用图甲所示的电路继续进行探究：(1)测量电源及灯泡两端电压，电压表接在AB两点，是为了测量灯___两端的电压，闭合开关，电压表的示数（如图乙所示）是____V；(2)接着小宇直接将电压表接A点的接线改接到D点，闭合开关后，发现电压表_______；(3)纠正错误后，小宇测出导线BC间的电压大约为0.05V。

由此得知导线分压可能是造成结论与猜想不符的原因。

为了能更明显地观察到导线分压的现象，应选择较__（选填“粗”或“细”）的导线，原因是在长度和材料相同时，__________电阻越大。

【答案】L1 1.7 指针反偏（或指针偏向0刻度线的左边）细橫截面积越小【解析】【分析】【详解】(1)[1]电压表要和被测用电器并联，当电压表接在AB两点时，和灯L1并联，所以测的是L1两端的电压。

[2]根据乙图，电压表选择的是0—3V的量程，分度值为0.1V，所以电压表的示数为1.7V。

(2)[3]将电压表接A点的接线改接到D点，闭合开关后，电流从电压表的负接线柱流入正接线柱流出，此时电压表接反了，所以指针会反向偏转。

(3)[4][5]为了让分压更加明显就是要增大导线的电阻，所以要选择更细的导线，因为在材料和长度一定是，导体的横截面积越小电阻越大。

2．某同学用下图所示的电路探究“通过导体的电流与电压、电阻的关系”，电源电压恒为．（1）闭合开关后，电流表无示数，但电压表有示数，原因可能是__________．A．电流表断路B．电压表断路C．R1断路D．R2断路（2）探究电流与电压的关系时，应保持________不变（选填“R1”或“R2”）．（3）探究电流与电阻的关系时，当R1的阻值是2Ω，电流表示数是1.0A，要使电流表示数是0.5A，R1的阻值是________Ω；多次测量后，作出的I-R1图像是图乙中的________．【答案】CR14D【解析】【分析】（1）闭合开关，电流表无示数，可能电路出现断路，电压表有示数，则与电压表并联的电路断路；（2）探究电流和电压的关系，应保持电阻不变；（3）探究电流和电阻的关系时，应保持电阻两端的电压不变，根据欧姆定律得到R1的阻值；根据电流和电阻的关系得到I-R1图像。

一、初二物理物体的运动实验易错压轴题（难）1．某实验小组在“测量物体运动的平均速度”实验中，让小球从斜面A点由静止开始滚下，频闪照相机记录了小球在相同时间内通过的路程，照片如图所示，(1)依据照片可判断，小球在做______（选填“加速”、“减速”或“匀速”）运动；(2)如果频闪照相机每隔0.2s拍摄一次，并测得s AB=5cm，s BC=15 cm，则小球在BC段的平均速度为______m/s，小球在AC段的平均速度为______m/s；(3)如图所示，能说明小球在斜面上运动情况的图像是______；(4)小球在AD段运动过程中，经过时间t AD中点时的速度为v1，经过路程s AD中点时的速度为v2，则v1______v2（选填“>”、“<”或“= ”）。

【来源】2020年山东省枣庄市中考物理试题【答案】加速 0.75 0.50 C <【解析】【分析】【详解】(1)[1]由照片可知，在相同时间，小球运动的距离间隔越来越大，所以小球在做加速运动。

(2)[2]如果频闪照相机每隔0.2s拍摄一次，并测得s AB=5cm，s BC=15 cm，则小球在BC段的平均速度为0.15m0.75m/s0.2sBCBCBCsvt===[3]AC段的距离5cm15cm20cm0.2mAC AB BCs s s=+=+==AC段所用的时间0.2s0.2s0.4sAC AB BCt t t=+=+=则小球在AC段的平均速度0.2m0.50m/s0.4sACACACsvt===(3)[4]由(1)[1]知图中小球在做加速运动。

图A中随着时间增加，速度在减小，不符合题意；图B中随着时间增加，速度不变，不符合题意；图C中随着时间增加，速度在增大，符合题意；图D中随着时间增加，速度先减小后增大，不符合题意。

故能说明小球在斜面上运动情况的图像是C。

(4)[5]由照片可知，在相同时间，小球运动的距离间隔越来越大，所以小球在做加速运动。

一、选择题1．如图所示的实验装置，当开关闭合时，能观察到导体棒ab沿金属导轨运动。

图中利用这一现象所揭示的原理制成的设备是（）A．电饭锅B．手摇发电机C．电风扇D．电热壶2．用丝绸摩擦过的玻璃棒能“粘”纸屑，其中“粘”字蕴含的物理原理，与下列现象中的“粘”相同的是（）A．穿在身上的化纤衣服易“粘”毛绒B．带异种电荷的轻质小球靠近后会“粘”在一起C．吸盘式挂衣钩能够“粘”在墙上D．两块磁铁会“粘”在一起3．如图所示，对四幅图的分析正确的是（）A．图a装置的原理是异种电荷相互吸引B．图b装置的原理可以用来制造动圈式话筒C．图c装置的原理可以用来制造电动机D．图d的电压表利用电流的热效应工作4．小俞买了一个磁悬浮玩具如图所示，其中上面的玩偶部分用磁铁做成，下面有一个带铁芯的电磁铁，下列叙述正确的是A．由图可判断，该电源为直流电源，a端为负极B．将可变电阻的滑片向下移动，可使玩偶悬得更高C．断开电路后，玩偶会落在软铁上，但玩偶依然受到磁力D．增加环绕的线圈匝数，可使玩偶悬得更高，玩偶在更高处静止时受到的磁力更大5．下列关于物理概念的说法中，正确的是（）A．多次测量取平均值可以有效避免误差的产生B．有力作用在物体上且移动了距离，则该力对物体一定做了功C．热传递改变物体内能的实质是内能的转移D．磁场对放入其中的物体会产生磁力的作用6．如图所示，下列有关电磁学的知识，说法正确的是（）A．甲图中，说明电磁铁的磁性强弱与电流大小有关B．乙图中，闭合开关，滑片向右侧滑动时，弹簧测力计的示数变小C．丙图中，电动机运用了此原理，电动机将电能转化为机械能D．丁图中，此实验是由奥斯特发现的电磁感应现象7．物理学史上,很多杰出的科学家发现了很多重要的物理现象或规律,对于下列物理现象或规律的理解错误的是A．欧姆定律——欧姆发现“导体中的电流跟导体两端的电压成正比,跟导体的电阻成反比”B．电流的磁效应——奥斯特通过实验证实“电流的周围存在着磁场”C．电磁感应现象——法拉第通过实验发现“闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就产生电流”D．焦耳定律——焦耳通过大量实验发现“电流通过导体产生的热量跟电流成反比,跟导体的电阻成正比,跟通电时间成正比”8．如图所示，在通电螺线管导线中箭头表示电流方向附近放置的小磁针黑端为N极，静止时其指向正确的是（）A．B．C．D．9．2019年12月17日，我国第一艘国产航空母舰“山东舰”在海南三亚某军港交付海军，目前“山东舰”上“歼-15”飞机仍然采用滑跃式起飞。

人教版九年级物理下册电与磁章末练习卷（Word版含解析）一、三物理电与磁易错压轴题（难）1．某学校课外科技兴趣小组在物理老师的指导下设计了一个实验装置如图所示，用来探究“影响电磁铁磁性强弱的因素”，它是由电源、滑动变阻器、开关、带铁芯的螺线管（线圈电阻忽略不计）和自制的针式刻度板组成，通过观察指针偏转角度的大小，来判断电磁铁磁性的强弱．用竹片削制的指针下方加装固定一物体E，导线a与接线柱2相连．制定计划与设计实验（1）为了使指针在受磁场力的作用在能绕O点转动，需在E处加装___________（选填“铜块”、“铝块”或“铁块”），加装物体后，为了确保指针能正确指示且具有一定的灵敏度，老师在O点转轴处涂抹润滑油，目的是___________，使指针转动更灵活．（2）按图所示连接好电路，闭合开关．调节变阻器滑片P到某一位置，记下此时指针偏转的角度，保持滑片P位置不变，导线a改为与接线柱1相连，可以探究电磁铁磁性强弱与___________的关系；保持接线方式不变，移动变阻器滑片P，可以探究电磁铁磁性强弱与___________的关系；进行实验与收集证据（3）保持滑片P位置不变，导线a改为与接线柱1相连时，闭合开关后，指针偏转的角度将会___________；当滑动变阻器的滑片P向左滑动时，指针偏转的角度将会___________（选填“增大”、“不变”或“减小”）；评估交流（4）细心观察的小锋同学发现在实验过程中该自制装置的指针均向右偏转，只是偏转角度不同，该同学向老师提出能否让指针向左偏转，老师马上将一块小磁铁换装在如图的E 处，且让磁铁的右端为___________极，闭合开关后，同学们发现指针果然向左偏转．（6）你认为该装置中指针的偏转角度大小可能还与___________有关（写出一个即可）．【答案】铁块减小摩擦线圈匝数电流大小增大减小 N 铁芯大小；通电螺线管（或电磁铁）与指针间的距离；指针质量（或重）．【解析】（1）磁铁可以吸引铁块，不吸引铜、铝物质，故需要加装铁块；在O点转轴处涂抹润滑油可以使接触面变光滑，减小了摩擦；（2）①保持滑片P位置不变，也就是电流不变，导线a改为与接线柱1相连，增加了线圈匝数，因此可以探究电磁铁磁性强弱与线圈匝数的关系；②保持接线方式不变，也就是线圈匝数不变，移动变阻器滑片P，可以改变电流，因此可以探究电磁铁磁性强弱与电流大小的关系；（3）①保持滑片P位置不变，即电流不变，导线a改为与接线柱1相连时，线圈匝数增多闭合开关后，电磁铁磁性增强，指针偏转的角度将会增大；②当滑动变阻器的滑片P向左滑动时，接入电路电阻增大，电流减小，磁性减弱，所以指针偏转的角度将会减小；（4）由图中通电线圈电流流入方向，利用右手螺旋定则可以判断出通电线圈左端为N极，右端为S极，在E出放小磁铁让磁铁的右端为N极、左端为S极时，通电线圈右端S极与小磁铁左端为S极就会相互排斥，指针就会向左偏转；（5）该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响，所以可以改变铁芯的大小来改变磁性，也可以改变竹片削制的指针质量，这样摆动起来更轻松．2．在探究“影响电磁铁磁性强弱的因素”的实验中，实验室准备的器材有：电源、开关、导线、滑动变阻器、两根完全相同的铁钉、表面绝缘的铜线、大头针若干。

重庆珊瑚中学中考物理模拟试卷一、选择题1．在如图所示的电路中，电源电压保持不变，忽略温度对小灯泡电阻的影响。

当滑动变阻器的滑片P由中点向右移动时，下列判断中正确的是（）A．电流表示数变小、电压表示数增大B．小灯泡亮度不变，电流表示数不变C．电流表示数变小，电路消耗的总功率不变D．电压表示数不变，变阻器消耗的功率变小2．如图所示，电源电压保持不变，闭合开关S，将滑动变阻滑片P向右移动，下列说法中正确的是（）A．电路消耗的总电功率变大B．电压表与电流表的示数之比变小C．电流表的示数变大，电压表的示数变小D．电流表的示数变小，电压表的示数不变3．如图所示，装有水的容器静止放在水平桌面上，正方体物块M悬浮在水中，其上表面与水面平行，则下列说法中正确的是A．M上、下表面受到水压力的合力大于M受到的浮力B．M上、下表面受到水压力的合力大小等于M受到的重力大小C．M上表面受到水的压力大于M下表面受到水的压力D．M上表面受到水的压力和M下表面受到水的压力是一对平衡力4．如图所示为探究“焦耳定律”的实验装置。

两个透明容器中密封着等量的空气，U型管中液面高度的变化反映密闭空气温度的变化。

将容器中的电阻丝R1、R2串联在电路中，且R1<R2。

下列说法正确的是A．该实验装置用于探究“电压和通电时间一定时，电热与电阻的关系”B．闭合开关后，通过R1的电流大于R2的电流C．闭合开关后，甲管中液面上升比乙慢D．闭合开关后，要使电流增大，应将滑动变阻器滑片P向左移动5．如图所示，将一个条形磁铁置于水平桌面上，电磁铁左端固定在竖直墙壁上并保持水平。

当开关S闭合后，条形磁铁能保持静止状态，下列说法正确的是（）A．条形磁铁受到的摩擦力的方向是水平向右的B．条形磁铁受到的摩擦力的方向是水平向左的C．在滑片P向上移动的过程中，电磁铁的磁性减弱D．在滑片P向下移动的过程中，条形磁铁所受的摩擦力增大6．能量是物理学中极其重要的一个基本概念，关于能量的说法全部正确的是①做功可以引起能量改变，根据做功的多少可以衡量能量变化的多少②热传递可以引起能量的变化，根据吸收或放出的热量的多少可以衡量能量的变化量③能量的形式多种多样，不同形式的能量间可以无条件地相互转化④不同的物体之间，能量可以无条件地随意转移⑤做饭时燃烧天然气，这是将天然气这种物质转变成能量，即用掉了物质生成了能量⑥电路中通过电流时，能量发生了转化，电源消耗的能量等于各部分电路中获得的总能量A．③④⑤B．①②⑥C．②④⑥D．①③⑤7．如图所示，电源电压恒为6V，R1＝10Ω，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R2规格“20Ω 0.5A”。

一、选择题1．(0分)[ID：128589]如图，磁场垂直于纸面，磁感应强度在竖直方向均匀分布，水平方向非均匀分布。

一铜制圆环用丝线悬挂于O点，将圆环拉至位置a后无初速释放，在圆环从a摆向b的过程中（）A．感应电流方向先逆时针后顺时针再逆时针B．感应电流方向一直是逆时针C．安培力方向始终与速度方向相反D．安培力方向始终沿竖直方向2．(0分)[ID：128580]如图所示，垂直纸面向里的匀强磁场的区域宽度为2a，磁感应强度的大小为B。

一边长为a、电阻为4R的正方形均匀导线框ABCD从图示位置沿水平向右方向以速度v匀速穿过磁场区域，下列图中线框A、B两端电压U AB与线框移动距离x的关系图象正确的是（）A．B．C．D．3．(0分)[ID：128576]如图所示，P、Q是两个完全相同的灯泡，L是电阻为零的纯电路，且自感系数L很大，C是电容较大且不漏电的电容器，下列判断正确的是（）A ．S 闭合，P 灯逐渐变亮，Q 灯逐渐变暗B ．S 闭合，P 灯、Q 灯同时亮，然后P 灯变暗，Q 灯亮度不变C ．S 闭合，电路稳定后，S 再断开时，P 灯突然亮一下，然后熄灭，Q 灯立即熄灭D ．S 闭合，电路稳定后，S 再断开时，P 灯突然亮一下，然后熄灭，Q 灯逐渐熄灭 4．(0分)[ID ：128575]科学家发现一种新型合金材料N 45Co5n40Sn10i M （），只要略微加热该材料下面的铜片，这种合金就会从非磁性合金变成强磁性合金。

将两个相同的条状新型合金材料竖直放置，在其正上方分别竖直、水平放置两闭合金属线圈，如图甲、乙所示。

现对两条状新型合金材料下面的铜片加热，则（ ）A ．甲图线圈有收缩的趋势B ．乙图线圈有收缩的趋势C ．甲图线圈中一定产生逆时针方向的感应电流D ．乙图线圈中一定产生顺时针方向的感应电流5．(0分)[ID ：128547]法拉第圆盘发电机的示意图如图所示。

铜圆盘安装在竖直的铜轴上，两铜片P 、Q 分别与圆盘的边缘和铜轴接触。

【物理】电与磁练习题(含答案)（word）一、电与磁选择题1．下列作图中，错误的是（）A. 凹透镜对光的作用B. 平面镜成像 C. 动力F1的力臂 D. 通电螺线管的磁场【答案】 C【解析】【解答】解：A、平行于主光轴的入射光线经凹透镜后，折射光线的反向延长线经过焦点，故A正确；B、此图描述了平面镜成像的规律，物像对称，故B正确；C、力臂应该是支点到力作用线的垂线段，如图，故C错误；D、通电螺线管的外部磁场，磁感线从N极到S极，D正确．故选C．【分析】A、平行于主光轴的入射光线经凹透镜后，折射光线的反向延长线经过焦点．B、根据平面镜成像的特点（物像对称）判断．C、根据力臂的画法进行分析，力臂是支点到力作用线的垂线段．D、根据右手螺旋定则先判断出螺线管的N、S极．2．下列四种磁体中产生的磁场，其磁场分布与其他三种磁体的磁场分布不同的是（）A. 条形磁铁 B. 地磁场 C. 通电直导线 D. 通电螺线管【答案】C【解析】【解答】解：条形磁铁的中间没有磁性，但在两端磁性最强；地磁场和通电螺线管的磁场特点与条形磁铁磁体的磁场相似；通电直导线磁场的分布就是以通电直导线为圆心的一个个同心圆，越靠近通电直导线，磁性越强，磁场分布就越密．所以通电直导线磁场分布与其他三种磁体的磁场分布不同．故选C．【分析】根据条形磁铁的磁场特点、地磁场的磁场特点、通电直导线的磁场特点和通电螺线管的磁场特点进行比较，得出答案．3．如图是“水位自动报警器”电路图，容器中装有盐水，和分别是“2.5V，0.3A”和“2.5V，0.5A”的灯泡，下列说法不正确的是（）A. 液面上升到与金属块B接触时，电磁铁工作，说明盐水是导体B. 液面上升，金属块A受到的液体压强变大C. 工作1min电流做功45JD. 若在电路中M点接入电铃，则电铃响说明水位到达警戒线【答案】D【解析】【解答】A.液面上升到与金属块B接触，电磁铁、U1、金属块A、金属块B构成了闭合回路，电磁铁工作，说明盐水可以允许电流通过，盐水是导体，A不符合题意；B.盐水密度不变，由公式p=ρgh知，当液面上升，盐水深度增加时，金属块A受到的液体压强变大，B不符合题意；C、工作1min电流做功W=UIt=2.5V×0.3A×60s=45J,C不符合题意；D、由图知，如果将电铃接在M点，电铃与两只灯泡都是串联，所以无论水位是否达到警戒线，电铃能发生，D错误，符合题意.故答案为：D【分析】在液体密度一定时，液体压强随深度的增加而增大；利用公式W=UIt得到电流做的功；串联电路用电器工作过程中互相影响，并联电路用电器工作过程中互不影响.4．探究影响电磁铁磁性强弱的因素时，按图所示电路进行实验，观察到电磁铁甲吸引大头针的数目比电磁铁乙多，此实验说明影响电磁铁磁性强弱的因素是（）A. 线圈的匝数B. 电流的大小C. 电流的方向D. 电磁铁的极性【答案】A【解析】【解答】解：由图知，甲、乙两线圈串联，所以通过甲、乙两线圈的电流相等；甲的线圈匝数明显比乙的线圈匝数多，实验观察到电磁铁甲吸引大头针的数目比乙多；所以此实验说明电磁铁的磁性强弱与线圈匝数有关．故选A．【分析】要解决此题，需要掌握电磁铁磁性强弱的因素．知道电磁铁磁性的强弱与电流的大小和线圈的匝数有关；同时要掌握串联电路中的电流特点，知道串联电路中电流相等．掌握转化法在此实验中的应用．5．关于图中所示的通电螺线管，下列说法正确的是（）A. 通电螺线管的右端是S极B. 只对调电源正负极，通电螺线管的磁场方向不发生改变C. 通电螺线管的外部磁感线是从S极发出回到N极的D. 当滑动变阻器的滑片向右移动时，通电螺线管的磁性增强【答案】D【解析】【解答】解：A、由于电源右端为正极、左端为负极，由安培定则可知，用右手握住通电螺线管，让大拇指指向右侧，故通电螺线管的右端是N极；故A错误；B、改变电源的正负极后，螺线管中的电流方向发生了改变，通电螺线管的磁场方向发生改变，故B错误；C、通电螺线管的外部磁感线是从N极发出回到S极的，故C错误；D、滑动变阻器P向右移动时，接入电路中的电阻变小，电流变大，通电螺线管的磁性将增强．故D正确．故选D．【分析】（1）由螺线管的N、S极，据安培定则可判断出电流方向，而电流在电源外部从正极出来，回到负极，据此回答．（2）通电螺线管周围磁场的方向与电流方向和线圈的绕向这两个因素有关，若只改变其中的一个，磁场方向发生改变；若两个因素同时改变，磁场方向不变．（3）通电螺线管的外部磁感线是从N极发出回到S极的；（4）通电螺线管磁性的强弱与电流的大小有关，电流越大，磁性越强．6．在昼夜明灯的地下停车场，驾驶员根据车位入口上方的红绿灯入停．如图是小吴设计的自动控制电路图，将光控开关（遮光时开关闭合）装在每个车位地面中央，红绿灯装在车位入口上方．当车位未停车时绿灯亮，当车位已停车时红灯亮，则图中L1、L2（）A. 都是红灯B. 都是绿灯C. 分别是红灯、绿灯D. 分别是绿灯、红灯【答案】 D【解析】【解答】解：由题当车位已停车时，光控开关被遮光而闭合，由图可知，此时左侧控制电路连通，电磁继电器中的电磁铁产生磁性，吸下衔铁，L2灯泡电路被接通，所以L2为红灯；当车位未停车时，光控开关有光照而断开，电磁铁中无磁性，弹簧将衔铁拉起，L1电路接通而发光，所以L1为绿灯．故ABC错误，D正确．故选D【分析】根据光控开关的作用，分析左侧控制电路的通断，再分析两灯的工作状态即可解题．7．关于下列四幅图，说法正确的是（）A. 甲图：用吸管从瓶中吸饮料，是吸力将饮料吸入嘴中B. 乙图：电流一定时，电磁铁磁性强弱与线圈的匝数有关C. 丙图：铁轨铺在枕木上，是通过增大受力面积来增大压强D. 丁图：发电机的工作原理【答案】B【解析】【解答】解：A、因为吸管吸饮料时，是先把吸管内的空气吸走，使管内气压减小，这样在外界大气压的作用下，饮料就被压进吸管里；如果将吸管剪一个洞，内外气压相等，饮料就不会吸入口中，故A错误；B、电磁铁磁性的强弱与电流大小、线圈的匝数有关，电流一定时，匝数越多、电磁铁的磁性越强，故B正确；C、铁轨铺在枕木上，是在压力一定时，通过增大受力面积来减小压强；故C错误；D、丁图演示的是通电导体在磁场里受到力的作用，是电动机的原理，故D错误．故选B．【分析】（1）由于大气有压强，我们才能利用细管将饮料吸到嘴里；（2）电磁铁磁性的强弱与电流大小、线圈的匝数有关，电流越大、线圈匝数越多，电磁铁的磁性越强；（3）减小压强的方法：是在压力一定时，通过增大受力面积来减小压强；是在受力面积一定时，通过减小压力来减小压强．（4）发电机的工作原理是电磁感应，即闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流．8．如图所示的用电器中，利用电动机工作的是（）A. 电扇B. 电灯C. 电热水壶D. 电饭锅【答案】A【解析】【解答】解：A、电风扇核心部件是电动机，工作时主要把电能转化为机械能，是利用通电导体在磁场中受力运动制成的，故A正确；B、电灯工作时，主要把电能转化为内能，使灯丝温度升高达到白炽状态而发光，是利用电流的热效应工作的，故B错误；CD、电热水壶、电饭锅工作时，都把电能转化为内能，是利用电流的热效应工作的，故CD 错误．故选A．【分析】电动机是利用通电导体在磁场中受力运动制成的，在选项中找出反映这个原理的即可．9．下列有关电和磁的说法正确的是（）A. 奥斯持发现了电流的磁效应B. 磁体周围的磁场既看不见也摸不着，所以是不存在的C. 电动机是根据电磁感应原理制成的D. 电磁铁磁性的强弱只与线圈中电流的大小有关【答案】A【解析】【解答】解：A、奥斯特发现了电流的磁效应，故A正确；B、磁体周围的磁场虽然看不见也摸不着，但的确存在，故B错误；C、电磁感应现象是发电机的制作原理，而电动机的制作原理是通电线圈在磁场中受力转动，故C错误；D、电磁铁的磁性强弱与电流的强弱和线圈的匝数有关，故D错误．故选A．【分析】（1）奥斯特发现了电流的磁效应；（2）磁场看不见、摸不着但的确存在；（3）电动机工作原理是通电线圈在磁场中受力转动；（4）电磁铁的磁性强弱与电流的强弱和线圈的匝数有关．10．如图所示，一螺线管的右端放着一颗可自由转动的小磁针，闭合开关S前小磁针处于静止，闭合开关S后，小磁针的N极将（）A. 向左偏转B. 向右偏转C. 仍然静止D. 无法判断【答案】 A【解析】【解答】解：从图可知，电流从螺线管的右端流入，左端流出，根据安培定则可知，螺线管左端是N 极，右端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针N极向左转动．故选A．【分析】首先由安培定则可以判断出螺线管的磁极，则由磁极间的相互作用可得出小磁针静止时的N、S极的指向．11．如图所示电路中，闭合开关，向某一方向移动滑动变阻器的滑片时，弹簧测力计的示数增大，则（）A. 螺线管上端是S极，滑片P向左移动B. 螺线管上端是S极，滑片P向右移动C. 螺线管上端是N极，滑片P向左移动D. 螺线管上端是N极，滑片P向右移动【答案】C【解析】【解答】解：（1）由图可知，开关闭合后，由安培定则可知，螺线管上端是N 极，滑动变阻器的滑片向左移动时，滑动变阻器连入电路中的电阻变小，则电路中的电流变大，通电螺线管的磁性变强．（2）通电螺线管的磁性变强，对铁块的吸引力变大，弹簧测力计的示数就变大．故选项ABD错误，C正确．故选C．【分析】（1）影响通电螺线管磁性强弱的因素有：电流的大小、线圈的匝数，线圈的匝数一定，电流越大，磁性越强；（2）电磁铁对铁块的吸引力变大时，弹簧测力计的示数变大，吸引了变小时，弹簧测力计的示数变小．12．巨磁电阻（GMR）在磁场中，电阻会随着磁场的增大而急剧减小．用GMR组成的电路图如图，开关K与1接通时，电磁铁右端为N极，电源电压恒定，则（）A. 开关K与2接通时，电磁铁左端为S极B. 开关K与2接通时，A2指针偏转方向相反C. 当A1示数减小时，A2示数减小D. 当A1示数增大时，A2示数不变【答案】C【解析】【解答】解：A、开关K与2接通时，电流从电磁铁的右端流入，左端流出，即电磁铁的左端是N极，右端是S极，故A错误；B、巨磁电阻（GMR）在磁场中，电阻会随着磁场的增大而急剧减小，开关K与1或2接通时，左边电路的电阻不变，只不过电流的方向改变，但是电路的电流没有改变，故做出电磁铁的磁场没有改变，所以右侧对应GMR的电阻不变，故A2指针示数与开关K与1接通时的指针示数相同，故B错误；C、当A1示数减小时，左侧电磁铁的磁场变弱，故GMR的电阻变大，所以右侧电路电阻变大，故A2示数减小，故C正确；D、当A1示数减小增大时，左侧电磁铁的磁场变强，故GMR的电阻变小，所以右侧电路电阻变小，故A2示数增大，故D错误；故选C．【分析】（1）先判断出电流的方向，在据安培定则分析即可；（2）比较两种情况，电磁铁的磁场强弱是否变化，而后判断即可；（3）电磁铁的磁性强弱与电流的强弱有关；13．如图所示，甲、乙、丙、丁是四幅实验图，下列说法正确的是（）A. 甲实验说明同名磁极相互吸引，异名磁极相互排斥B. 乙实验说明闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就产生电流C. 丙实验说明利用磁场可以产生电流D. 丁实验说明机械能可以转化为电能【答案】B【解析】【解答】解：A、两磁铁悬挂起来，当同名磁极相对时，相互排斥；当异名磁极相对时，相互吸引，故A 不正确；B、导线与灵敏电流计相连，闭合电路时，当导体在磁场中做切割磁感线的运动时，灵敏电流计发生偏转，说明了电磁感线现象，故B正确；C、导线内通以电流后，放在其周围的小磁针会发生偏转，说明通电导线周围存在磁场，故C不正确；D、导体棒与电源相连，当通以电流时由于受磁场力的作用，导体棒会发生运动，故说明通电导体在磁场中受磁场力的作用，是电能转化为机械能，故D不正确．故选B．【分析】由实验的装置及实验现象可知实验的原理及意义．14．如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线中就会产生电流，从而能给鞋垫上的电池充电。
