板框式压滤机滤板设计目的

板框压滤机技术参数板框压滤机是一种常见的固液分离设备，广泛应用于化工、轻工、制药、食品等行业。

其主要作用是通过挤压固体与液体混合物，使其分离出固体与液体两部分，从而满足后续工艺生产的需求。

板框压滤机的技术参数是影响其性能和使用效果的重要因素。

在下文中，我们将介绍板框压滤机的技术参数及其相关参考内容，供相关人员参考。

1. 滤板尺寸滤板尺寸是板框压滤机的重要参数之一。

滤板尺寸的大小会直接影响到滤饼的质量和滤饼的干度。

滤板尺寸越大，则每个滤饼的体积会变大，因此滤饼干度会更高，但是滤板尺寸过大会导致滤布数量减少，从而降低机器的处理效率。

滤板尺寸一般根据实际需求设计，一般以尺寸的长度和宽度为主要指标。

2. 滤布材料滤布材料也是板框压滤机的重要参数之一。

滤布材料的选择直接影响到滤饼的质量和处理效率。

常用的滤布材料有聚腈、聚酯、聚丙烯等，选择滤布材料时需要注意其抗拉强度、耐热性、耐腐蚀性等因素。

一般来说，滤布材料应根据操作环境、物料性质等来选择。

3. 过滤面积过滤面积也是板框压滤机的重要参数之一。

过滤面积越大，处理的物料量也会越大，但同时机器也会变得更加臃肿和占用更多的空间。

过滤面积的大小需要根据实际需求进行调整和优化。

4. 滤饼厚度滤饼厚度也是板框压滤机的重要参数之一。

滤饼厚度的大小会影响到滤饼的干度和质量。

通常情况下，滤饼厚度越大，则滤饼干度也会越高，但是过大的滤饼厚度也会导致过滤速度变慢，从而降低机器的处理效率。

5. 过滤压力过滤压力是板框压滤机的重要参数之一。

过滤压力的大小会影响到滤饼厚度和滤饼质量。

通常情况下，过滤压力越大，则滤饼厚度也会越大，但是过大的过滤压力也会导致机器的使用寿命减短。

6. 过滤速度过滤速度是板框压滤机的重要参数之一。

过滤速度的大小会直接影响到机器的处理效率。

过滤速度越快，则机器的处理效率越高，但是过快的过滤速度也会导致滤饼质量降低。

综上所述，板框压滤机的技术参数涉及到多个方面，需要根据实际需求进行调整和优化。

板框压滤机用于固体和液体的分离。

与其它固液分离设备相比，压滤机过滤后的泥饼有更高的含固率和优良的分离效果。

固液分离的基本原理是：混合液流经过滤介质（滤布），固体停留在滤布上，并逐渐在滤布上堆积形成过滤泥饼。

而滤液部分则渗透过滤布，成为不含固体的清液。

随着过滤过程的进行，滤饼过滤开始，泥饼厚度逐渐增加，过滤阻力加大。

过滤时间越长，分离效率越高。

特殊设计的滤布可截留粒径小于1μm的粒子。

压滤机除了优良的分离效果和泥饼高含固率外，还可提供进一步的分离过程：在过滤的过程中可同时结合对过滤泥饼进行有效的洗涤，从而有价值的物质可得到回收并且可以获得高纯度的过滤泥饼。

一、板框式压滤机的结构板框压滤机由交替排列的滤板和滤框构成一组滤室。

滤板的表面有沟槽，其凸出部位用以支撑滤布。

滤框和滤板的边角上有通孔，组装后构成完整的通道，能通入悬浮液、洗涤水和引出滤液。

板、框两侧各有把手支托在横梁上，由压紧装置压紧板、框。

板、框之间的滤布起密封垫片的作用。

由供料泵将悬浮液压入滤室，在滤布上形成滤渣，直至充满滤室。

滤液穿过滤布并沿滤板沟槽流至板框边角通道，集中排出。

过滤完毕，可通入清洗涤水洗涤滤渣。

洗涤后，有时还通入压缩空气，除去剩余的洗涤液。

随后打开压滤机卸除滤渣，清洗滤布，重新压紧板、框，开始下一工作循环。

板框压滤机对于滤渣压缩性大或近于不可压缩的悬浮液都能适用。

适合的悬浮液的固体颗粒浓度一般为10%以下，操作压力一般为0.3～0.6MPa，特殊的可达3MPa或更高。

过滤面积可以随所用的板框数目增减。

板框通常为正方形，滤框的内边长为320～2000mm，框厚为16～80mm，过滤面积为1～1200㎡。

板与框用手动螺旋、电动螺旋和液压等方式压紧。

板和框用木材、铸铁、铸钢、不锈钢、聚丙烯和橡胶等材料制造，石化五厂采用的是聚丙烯材质滤板。

板框式压滤机主要由止推板(固定滤板)、压紧板(活动滤板)、滤板和滤框、横梁(扁铁架)、过滤介质(滤布或滤纸等)、压紧装置、集液槽等组成，其中过滤介质和集液槽由用户自备，也可由供应商代配。

板框式压滤机原理板框式压滤机是一种常见的固液分离设备，广泛应用于化工、冶金、矿山等行业。

其原理是利用压力驱动，通过过滤介质将悬浮物质分离出来，从而达到固液分离的目的。

下面我们将详细介绍板框式压滤机的原理及其工作过程。

1. 压滤机的结构。

板框式压滤机主要由过滤板、过滤框、压紧装置、进料管道、排料管道等部分组成。

过滤板和过滤框交替排列，形成过滤室。

在压滤机工作时，通过压紧装置对过滤板和过滤框进行压紧，使之紧密结合，从而防止泄漏。

进料管道将悬浮液体送入过滤室，经过过滤介质的过滤，固体颗粒滞留在过滤介质上，形成滤饼，而液体则通过排料管道排出。

2. 压滤机的原理。

板框式压滤机的工作原理主要包括过滤、压实、排空、洗涤和脱水等过程。

首先，进料管道将悬浮液体送入过滤室，固体颗粒被过滤介质阻隔，形成初步的滤饼。

随着过滤的进行，滤饼逐渐增厚，阻力逐渐增大，液体逐渐减少，直至达到一定的固液分离效果。

接下来，压紧装置开始施加压力，压实滤饼，进一步减小滤饼的孔隙度，增加固液分离效果。

同时，排空装置会将过滤室内的空气排出，确保压实的效果。

在固液分离完成后，需要对滤饼进行洗涤，以去除残留的悬浮物质。

洗涤液通过进料管道送入过滤室，经过滤饼，将残留的悬浮物质冲洗出来，从而提高固液分离的效果。

最后，进行脱水处理，通过增加压力或减小滤饼厚度，将滤饼中的水分逐渐排除，最终得到干燥的固体颗粒。

3. 压滤机的工作过程。

在板框式压滤机的工作过程中，需要注意控制进料速度、压力大小、洗涤液的使用量等参数，以确保固液分离的效果。

同时，还需要对压滤机进行定期维护，清洗过滤介质，检查密封件等，以保证设备的正常运行。

总的来说，板框式压滤机通过压力驱动固液分离，具有分离效果好、操作简便、适用范围广等优点，是一种常见的固液分离设备。

在实际应用中，需要根据不同的物料特性和工艺要求，合理选择压滤机的型号和工艺参数，以达到最佳的固液分离效果。

通过以上介绍，相信大家对板框式压滤机的原理及工作过程有了更深入的了解，希望能对大家有所帮助。

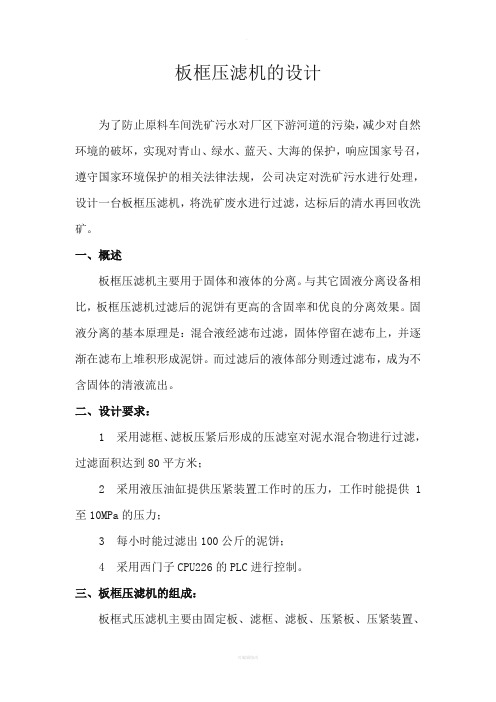

板框压滤机的设计为了防止原料车间洗矿污水对厂区下游河道的污染，减少对自然环境的破坏，实现对青山、绿水、蓝天、大海的保护，响应国家号召，遵守国家环境保护的相关法律法规，公司决定对洗矿污水进行处理，设计一台板框压滤机，将洗矿废水进行过滤，达标后的清水再回收洗矿。

一、概述板框压滤机主要用于固体和液体的分离。

与其它固液分离设备相比，板框压滤机过滤后的泥饼有更高的含固率和优良的分离效果。

固液分离的基本原理是：混合液经滤布过滤，固体停留在滤布上，并逐渐在滤布上堆积形成泥饼。

而过滤后的液体部分则透过滤布，成为不含固体的清液流出。

二、设计要求：1 采用滤框、滤板压紧后形成的压滤室对泥水混合物进行过滤，过滤面积达到80平方米；2 采用液压油缸提供压紧装置工作时的压力，工作时能提供1至10MPa的压力；3 每小时能过滤出100公斤的泥饼；4 采用西门子CPU226的PLC进行控制。

三、板框压滤机的组成：板框式压滤机主要由固定板、滤框、滤板、压紧板、压紧装置、液压油缸和控制箱组成，见图1。

图 1三、工作原理：压滤机的工作由程序控制完成。

压滤机将带有滤液通路的滤板和滤框平行交替排列，每组滤板和滤框中间夹有滤布，用压紧端把滤板和滤框压紧，使滤板与滤板之间构成一个压滤室。

污泥由程序控制从进料口流入压滤室，直到每个压滤室装满泥水混合物。

过滤后的清水通过滤板从滤液出口明流排出到清水槽中，排水过程中，程序控制气阀向压滤室充气，进一步挤压，最后泥饼堆积在框内滤布上，滤板和滤框松开后泥饼就很容易在自身的重力作用下剥落下来，具有操作简单，滤饼含固率高，适用性强等优点。

电路详见原理接线图。

四、程序控制：开机后程序进入初始状态，当识别到“压紧”按钮被按下，程序启动压紧装置推动压板压紧直至油箱压力达到上限而停止。

当识别到“进料”按钮被按下，程序启动进料电磁阀给压滤室进料，然后是充气、压紧装置回程、拉板车进退直至拉板车返回。

最后系统又回到初始状态。

板框压滤机的工作原理及流程1. 引言板框压滤机是一种常用的固液分离设备，用于固体物质和液体物质的分离。

其工作原理是通过机械力和压力的作用，使物料中的固体颗粒与液体分离，从而达到固液分离的目的。

本文将详细介绍板框压滤机的基本原理和工作流程。

2. 基本原理板框压滤机由滤板、滤框和滤布等组成。

物料在滤布上形成一层压榨物，通过液体的渗透和固体的截留实现固液分离。

在压力的作用下，液体由滤布和滤板之间的空隙中排出，而固体颗粒则被滤布和滤板截留。

3. 工作流程板框压滤机的工作流程通常包括预处理、装料、压榨、洗涤、脱水和卸料等步骤。

下面将逐个步骤详细介绍。

3.1 预处理预处理是指将物料进行处理，以便更好地进行固液分离。

预处理包括破碎、混合和加热等工序。

破碎是将物料粉碎成适当的颗粒大小，以利于后续的过滤操作。

混合是将不同的物料按照一定的比例混合，使其成为均匀的混合物。

加热是将物料加热至一定温度，以改变物料的性质，提高固液分离的效果。

3.2 装料装料是将预处理好的物料均匀地分布在滤布上。

为了提高装料的均匀性，通常采用一种装料机构将物料均匀地分布在滤布上。

3.3 压榨压榨是指施加一定的压力，使滤布与滤板之间形成一定的滤饼厚度，从而实现固液分离。

压榨的压力通常由液压系统提供，通过液压缸施加在滤板上。

在压榨的过程中，固体颗粒被滤布和滤板截留，而液体则通过滤布和滤板之间的孔隙排出。

当滤饼厚度达到一定值时，固液分离的效率最高。

3.4 洗涤洗涤是为了将滤饼中的杂质去除，通常采用水或其他溶液进行洗涤。

洗涤的目的是使滤饼脱去附着在固体颗粒上的杂质，提高固液分离的纯度。

洗涤通常采用喷淋或浸泡的方式进行，使洗涤液与滤饼充分接触，并通过滤饼中的孔隙将杂质冲洗掉。

3.5 脱水脱水是指将经过洗涤后的滤饼中的剩余液体排出，使滤饼尽可能干燥。

脱水通常通过继续施加压力或采用真空吸附的方式进行，将滤饼中的液体尽量排出。

3.6 卸料卸料是指将已经完成固液分离的固体颗粒从滤布上卸下。

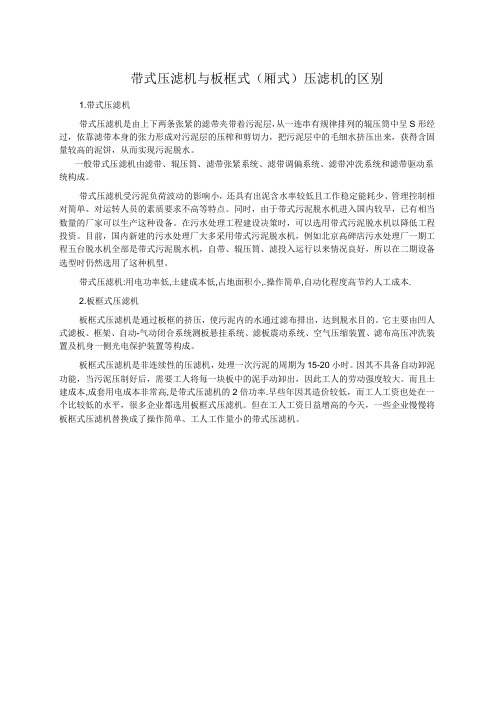

带式压滤机与板框式（厢式）压滤机的区别1.带式压滤机带式压滤机是由上下两条张紧的滤带夹带着污泥层，从一连串有规律排列的辊压筒中呈S形经过，依靠滤带本身的张力形成对污泥层的压榨和剪切力，把污泥层中的毛细水挤压出来，获得含固量较高的泥饼，从而实现污泥脱水。

一般带式压滤机由滤带、辊压筒、滤带张紧系统、滤带调偏系统、滤带冲洗系统和滤带驱动系统构成。

带式压滤机受污泥负荷波动的影响小，还具有出泥含水率较低且工作稳定能耗少、管理控制相对简单、对运转人员的素质要求不高等特点。

同时，由于带式污泥脱水机进入国内较早，已有相当数量的厂家可以生产这种设备。

在污水处理工程建设决策时，可以选用带式污泥脱水机以降低工程投资。

目前，国内新建的污水处理厂大多采用带式污泥脱水机，例如北京高碑店污水处理厂一期工程五台脱水机全部是带式污泥脱水机，自带、辊压筒、滤投入运行以来情况良好，所以在二期设备选型时仍然选用了这种机型。

带式压滤机:用电功率低,土建成本低,占地面积小,.操作简单,自动化程度高节约人工成本.2.板框式压滤机板框式压滤机是通过板框的挤压，使污泥内的水通过滤布排出，达到脱水目的。

它主要由凹人式滤板、框架、自动-气动闭合系统测板悬挂系统、滤板震动系统、空气压缩装置、滤布高压冲洗装置及机身一侧光电保护装置等构成。

板框式压滤机是非连续性的压滤机，处理一次污泥的周期为15-20小时。

因其不具备自动卸泥功能，当污泥压制好后，需要工人将每一块板中的泥手动卸出，因此工人的劳动强度较大。

而且土建成本,成套用电成本非常高,是带式压滤机的2倍功率.早些年因其造价较低，而工人工资也处在一个比较低的水平，很多企业都选用板框式压滤机。

但在工人工资日益增高的今天，一些企业慢慢将板框式压滤机替换成了操作简单、工人工作量小的带式压滤机。

板框压滤机的工作原理及结构一、板框压滤机的工作原理板框压滤机用于固体和液体的分离。

与其它固液分离设备相比，压滤机过滤后的泥饼有更高的含固率和优良的分离效果。

固液分离的基本原理是：混合液流经过滤介质（滤布），固体停留在滤布上，并逐渐在滤布上堆积形成过滤泥饼。

而滤液部分则渗透过滤布，成为不含固体的清液。

随着过滤过程的进行，滤饼过滤开始，泥饼厚度逐渐增加，过滤阻力加大。

过滤时间越长，分离效率越高。

特殊设计的滤布可截留粒径小于1μm的粒子。

压滤机除了优良的分离效果和泥饼高含固率外，还可提供进一步的分离过程：在过滤的过程中可同时结合对过滤泥饼进行有效的洗涤，从而有价值的物质可得到回收并且可以获得高纯度的过滤泥饼。

二、板框压滤机的形式板框压滤机有手动压紧、机械压紧和液压压紧三种形式。

手动压紧是螺旋千斤顶推动压紧板压紧；机械压紧是电动机配H型减速箱，经机架传动部件推动压紧板压紧；液压压紧是有液压站经机架上的液压缸部件推动压紧板压紧。

两横梁把止推板和压紧装置连在一起构成机架，机架上压紧板与压紧装置饺接，在止推板和压紧板之间依次交替排列着滤板和滤框，滤板和滤框之间夹着过滤介质；压紧装置推动压紧板，将所有滤板和滤框压紧在机架中，达到额定压紧力后，即可进行过滤。

悬浮液从止推板上的进料孔进入各滤室（滤框与相邻滤板构成滤室），固体颗粒被过滤介质截留在滤室内，滤液则透过介质，由出液孔排出机外。

三、板框式压滤机的结构板框压滤机由交替排列的滤板和滤框构成一组滤室。

滤板的表面有沟槽，其凸出部位用以支撑滤布。

滤框和滤板的边角上有通孔，组装后构成完整的通道，能通入悬浮液、洗涤水和引出滤液。

板、框两侧各有把手支托在横梁上，由压紧装置压紧板、框。

板、框之间的滤布起密封垫片的作用。

由供料泵将悬浮液压入滤室，在滤布上形成滤渣，直至充满滤室。

滤液穿过滤布并沿滤板沟槽流至板框边角通道，集中排出。

过滤完毕，可通入清洗涤水洗涤滤渣。

洗涤后，有时还通入压缩空气，除去剩余的洗涤液。

板框压滤机的工作原理板框压滤机是一种常用的固液分离设备，广泛应用于化工、制药、食品、环保等行业。

它的工作原理是利用过滤介质对悬浮物进行过滤，将固体颗粒从液体中分离出来。

板框压滤机由滤板和滤框组成，滤板和滤框之间夹有过滤介质，如滤布或者滤纸。

在工作时，首先将待处理的混合物通过进料口注入滤框中，然后通过压力或者真空力使液体通过过滤介质，而固体颗粒则被滤介质阻挡在滤板上。

具体而言，板框压滤机的工作原理如下：1. 进料与预压：将待处理的混合物通过进料管道注入滤框中，然后通过预压装置施加一定的压力。

预压的目的是使滤料均匀分布在滤板上，并排除空隙，以确保后续的过滤效果。

2. 过滤：在预压完成后，施加更高的压力或者真空力，使液体通过滤介质，而固体颗粒被滤介质阻挡在滤板上。

过滤过程中，固体颗粒逐渐堆积在滤板上形成滤饼。

3. 洗涤：当过滤完成后，可以进行洗涤操作以去除滤饼中的杂质。

洗涤液通过洗涤管道注入滤框，通过滤饼将杂质冲洗出来。

4. 脱水：洗涤完成后，继续施加压力或者真空力，使滤饼进一步脱水。

脱水的目的是减少滤饼中的水分含量，提高固体的干燥程度。

5. 松压与脱料：脱水完成后，减小压力或者真空力，使滤饼松动。

然后，通过振动或者其他方法将滤饼从滤板上脱离，完成一次过滤周期。

板框压滤机的工作原理可以简单总结为进料、预压、过滤、洗涤、脱水、松压与脱料的连续循环过程。

通过不断重复这个过程，可以实现高效、连续、稳定的固液分离操作。

板框压滤机的工作原理的好处是：1. 高效：板框压滤机采用多层滤板，可以同时处理多个滤饼，提高过滤效率。

2. 灵便：可以根据不同的工艺要求选择不同的过滤介质，并根据需要进行预压、洗涤和脱水等操作，以满足不同的固液分离需求。

3. 稳定：板框压滤机结构简单，操作方便，过滤效果稳定可靠。

4. 经济：板框压滤机的维护成本低，滤布或者滤纸等过滤介质易于更换，使用寿命长。

总结起来，板框压滤机的工作原理是通过施加压力或者真空力，利用过滤介质将固体颗粒从液体中分离出来。

板框压滤机技术参数板框压滤机是一种常见的固液分离设备，其基本原理是利用板框型过滤板将混合物经过滤板的微孔净化，完成分离目的。

在生产实践中，板框压滤机广泛应用于化工、冶金、食品、医药等领域。

下面，本文将重点介绍板框压滤机的技术参数及其相关参考内容。

一、基本参数1. 过滤面积过滤面积是板框压滤机的关键参数之一，主要影响设备的处理能力。

不同模型的过滤面积差异较大，根据实际需要选择不同的设备。

2. 过滤压力过滤压力是设备的另一个重要参数，在一定程度上决定了设备的分离效果。

过滤压力越大，产生的筛分效果也越好，但同时也会产生一定的能耗，需要在效果与成本上做出最佳平衡。

3. 过滤室数板框压滤机通常由多个过滤室组成，过滤室数将直接影响设备的整体体积，同时也是决定其处理能力的重要因素。

所以在选择设备时，需要结合实际生产需求进行权衡。

二、滤板设计1. 材质滤板一般采用芳纶、聚丙烯、不锈钢、钛等材料制作，不同的材质具有不同的化学性质和抗腐蚀性。

选择不同材质的滤板需根据实际应用环境进行，以确保设备的使用寿命与稳定性。

2. 孔径滤板的孔径大小直接影响其筛分效果，通常孔径在5μm-300μm之间。

对于需要高度筛分的物料，可选择孔径较小的滤板；相反，对于物料颗粒较大的情况可选择孔径适当较大的滤板。

3. 厚度滤板的厚度直接影响其强度与稳定性，也会影响生产的成本。

滤板厚度一般在3mm-12mm之间，具体厚度选择根据实际需要确定。

三、设备电机参数板框压滤机电机参数主要包括功率、转速、额定电流等，其中功率是最基本的参数，其大小决定了设备的工作强度和产量。

除了功率外，转速和额定电流等参数也需要根据实际设备结构和使用条件确定。

总之，板框压滤机是一种主要用于液固分离领域的设备，其技术参数的合理设置与选择对于设备的使用效果和生产效益有着至关重要的影响。

在实际选择和使用时，需要根据具体的生产需求和环境条件进行合理的权衡和选择。

板框压滤机工作原理
板框压滤机是一种常用的固液分离设备，其工作原理是利用过滤介质压榨物料，将物料中的固体颗粒分离出来，通过过滤介质使固体颗粒停留在介质上，而将液体流出。

具体工作原理如下：
1. 过滤介质选择：为了达到良好的过滤效果，通常使用具有一定强度和耐腐蚀性的过滤介质，如滤布或滤板。

2. 成型板和框架组装：将选择好的过滤介质放置在板框内，将板和框架按照一定规律交替叠放起来，形成一个板框压滤机的筛板组装体。

3. 开启压力系统：通过液压装置或机械装置，施加一定的压力，将物料进行固液分离。

压力的作用下，介质中的液体部分通过过滤介质逸出，而固体颗粒则被截留在过滤介质上。

4. 压滤过程：物料在压力的作用下，通过过滤介质，固体颗粒在过滤介质上逐渐积聚形成滤饼。

随着滤饼的增加，滤饼层越来越厚，逐渐增加了阻力。

5. 滤饼清洗和脱水：滤饼在分离阶段结束后，可以利用清洗液或空气对滤饼进行冲洗和脱水，以达到更好的固液分离效果。

清洗液可以通过反向洗涤的方式将固体颗粒从滤饼上冲走，同时也可以提高过滤面积的再利用率。

6. 开启滤板：当滤饼清洗和脱水完成后，开启滤板，将固体滤
饼从板框中取出，完成一次过滤周期。

7. 维护和清洗：在周期完毕后，及时对过滤介质和板框进行维护和清洗，确保板框压滤机的正常工作。

通过上述工作原理，板框压滤机可以实现固液分离的目的，广泛应用于化工、制药、食品等行业中的固液分离过程。

板框压滤机工作原理和处理流程简介板框压滤机是一种常用于固液分离的设备，广泛应用于化工、环保、冶金等行业。

它通过施加一定的压力将悬浮态的固体颗粒从液体中分离出来，实现了固液分离的目的。

本文将从工作原理和处理流程两个方面对板框压滤机进行简要介绍。

一、工作原理1. 滤板和滤框：板框压滤机由一系列滤板和滤框组成，滤板上覆盖有滤布。

滤板和滤框之间通过紧固装置连接，形成一个密闭的过滤腔。

液体通过滤布进入过滤腔，固体则被滞留在滤布上。

2. 压力系统：板框压滤机通过压力系统产生一定的压力，将液体尽量挤压出来，提高固液分离效果。

压力可以通过手动方式或机械方式施加，一般由液体自身的压力或外部压力提供。

3. 过滤过程：在操作过程中，将要处理的混合物(通常为悬浮固体颗粒和液体的混合物)注入到板框压滤机的进料口。

随后，该混合物被分配到每个滤板的过滤腔中。

当混合物进入滤料腔时，液体通过滤布渗透至滤板内，而固体颗粒被滞留在滤布上。

随着滤布上固体颗粒的增加，滤布的孔隙逐渐变小，从而阻碍了液体的进一步渗透，形成较为稠密的滤饼。

4. 排料和开框：当滤饼达到一定厚度后，停止向板框压滤机注入新混合物，然后打开滤板和滤框之间的连接装置，排出滤饼。

此时，由于压力的解除，滤饼明显松散，容易排出。

二、处理流程简介1. 进料准备：将要处理的混合物根据需要的配比进行配制和搅拌，确保固体和液体的均匀混合。

2. 进料：将混合物通过进料管道注入板框压滤机的进料口，同时打开进料阀门，使混合物进入滤板和滤框中的过滤腔。

3. 过滤：通过施加压力，使液体通过滤布，进一步渗透至滤板内，而固体被滞留在滤布上形成滤饼。

4. 排料：当滤饼达到一定厚度后，关闭进料阀门，停止供料。

打开滤板和滤框之间的连接装置，将滤饼排出。

5. 洗涤（可选）：如有需要，可以对滤饼进行洗涤，去除一些残余的固体颗粒。

洗涤液通常是清水或其他溶液。

6. 脱水：完成滤饼排料后，继续施加压力，使滤饼进一步脱水。

板框压滤机的结构与工作原理
板框式压滤机在现在各行业的应用中占有率相当之高：在水处理、冶金、洗煤、食品、医药、化工、等行业得到广泛的应用。

结构部分：
1、止推板
2、头板
3、滤板
4、滤布
5、尾板
6、压紧板
7、播梁
8、液压缸
9、液压缸座10、液压站
1、止推板：它与支座连接将压滤机的一端坐落在地基上，厢式压滤机的止推板中间是进料孔，四个角还有四个孔，上两角的孔是洗涤液或压棒气体进口，下两角为出口(暗流结构还是滤液出口）
2、头板：止推板和滤板的中间装置。

3、滤板：在板框压滤机工作过程中起着承接滤布的作用，通过滤板可以使滤液更好的与滤布接触，有鹏高过滤面积，提高板框压滤机的I脑率。

4、滤布：滤布是一种主要过滤介质，滤布的选用和使用，对过滤效果有决定性的作用，选用时要根据过滤物料的PH值，固体粒径等因素选用合适的滤布材质和孔径以保证低的过滤成本和高的过滤效率，使用时，要保证滤布平整不打折，孑畅通。

5、尾板:油浆可以从尾板的入料口进入各滤机之间.
6、压紧板:用以压紧滤板滤框,两侧的漆率合用以支撑压紧板在大梁的轨道上滚动。

7、大梁:是承重构件,根据使用环境防腐的要求,可选择硬质聚氯乙烯、聚丙烯、不锈钢包覆或新型涂料涂覆。

立式板框过滤器立式板框过滤机设备工艺原理简介立式板框过滤器也称为竖向板框压滤机，是指过滤器的滤板是竖向布置的一种过滤设备。

它主要用于固液分离，可广泛应用于化工、石油、制药、食品等行业。

设备结构立式板框过滤机由以下几个部分构成：过滤架（机体）过滤架是过滤器的主体部分，由过滤板、过滤框、液体收集槽等构成。

过滤板在过滤框的下部安装，过滤板和过滤框组成一个循环系统，可以反复挤压和冲洗固体物的空气、水或其他物质。

液体收集槽液体收集槽是过滤器清洗液体的收集器。

过滤器清洗液流入液体收集槽后再排放，通常液体收集槽在设备轴线底部，与过滤架呈90度交叉。

压力系统压力系统包括压紧装置、压缩空气系统、回水泵和气动系统等。

通过压力系统可以对过滤板施加一定的压力，使得固体物质逐渐形成固体蛋糕，并通过补水和冲洗等方式将固体蛋糕剥离，最后得到所需的过滤物料。

工艺原理立式板框过滤机的工艺原理主要是通过一系列的过滤过程将液体中的杂质过滤掉，以达到分离固体和液体的目的。

过滤器的工艺主要分为5个过程：进料/预压在这一过程中，被过滤液体从过滤机的进料口进入，经过排除杂质的预压，进入到预过滤板框中；此过程具有对生产成品的保护，能防止浑浊物质对产生不良的影响。

滤饼成型当成品在过滤板上进行滤饼成型时，固体颗粒会在空间中饱满的填充在压紧空气的作用下，形成一定厚度的滤饼，逐渐实现过滤操作。

过滤滤饼成型完成后，液体通过滤饼和筛布产生过滤过程，起到固液分离作用，将固体和液体分离开。

活化活化过程可以通过对固体蛋糕进行压缩气体、洗涤水或其他流体进行活化，使得固体蛋糕和筛布得到清洗、解除固结和处理，以便于更完整和透明的过滤过程。

处理滤渣经过了过滤、洗涤等过程，剩余在过滤器中的固体物质称为滤渣，可以在下一步工艺中进行处理或回收再利用。

结语立式板框过滤机设备采用专业化工艺和材料加工，生产出的过滤机设备可以实现高度稳定和通用化的操作，同时达到了高效节约的成本效益，因此受到了众多行业用户们的一致好评，并因此逐渐成为了化工、医药等行业的常用设备。

板框压滤机工作原理及流程一、概述板框压滤机是一种常见的固液分离设备，广泛应用于化工、制药、食品等行业中。

其工作原理是利用过滤介质对物料进行过滤分离，达到固液分离的目的。

本文将详细介绍板框压滤机的工作原理及流程。

二、板框压滤机结构板框压滤机主要由下列部分组成：1. 滤板：由两个平面板和一个中间的过滤介质组成，通常使用聚丙烯或不锈钢制成。

2. 滤框：由两个侧面和一个上下端面组成，通常使用铸铁或不锈钢制成。

3. 滤布：覆盖在滤板和滤框之间，通常使用聚酯纤维或尼龙制成。

4. 压紧装置：用于调节和控制压力大小，通常由液压缸或螺旋杠组成。

5. 进料管道：将待处理物料送入过滤器内。

6. 出料管道：将处理后的物料排出。

7. 冲洗装置：用于清洗过滤介质，以保持其过滤性能。

三、板框压滤机工作原理1. 进料：待处理物料通过进料管道进入过滤器内部。

2. 过滤：物料经过滤布后，固体颗粒被截留在过滤介质上，而液体则通过过滤介质流出。

3. 压紧：在过滤过程中，随着固体颗粒的积聚，阻力逐渐增大。

为了保持一定的过滤速度和效率，需要适时地进行压紧操作。

压紧装置通过液压或螺旋杠等方式对滤板和滤框进行压缩，使之间的距离变小，从而增加了固体颗粒与过滤介质之间的接触面积和接触力。

4. 排渣：当固体颗粒积聚到一定程度时，需要清除。

此时可以使用排渣装置将其从过滤器内排出。

5. 冲洗：在连续操作中，随着时间的推移和物料性质的变化，可能会导致过滤介质堵塞或失效。

此时需要使用冲洗装置清洗过滤介质以恢复其正常工作状态。

四、板框压滤机工作流程1. 进料：将待处理物料通过进料管道送入过滤器内。

2. 过滤：物料经过过滤介质后，固体颗粒被截留在上面，而液体则通过下面的出料管道排出。

3. 压紧：随着固体颗粒的积聚，需要适时地进行压紧操作以保持一定的过滤速度和效率。

4. 排渣：当固体颗粒积聚到一定程度时，使用排渣装置将其从过滤器内排出。

5. 冲洗：在连续操作中，需要使用冲洗装置清洗过滤介质以恢复其正常工作状态。

板框式压滤机的工作原理及故障维修一、板框式压滤机的工作原理及应用范围：是一种间歇性固液分离设备，是由滤板、滤框排列构成滤室，在输料泵的压力作用下，将料液送进各滤室，通过过滤介质将固体和液体分离。

该设备广泛用于化工、染料、石油、陶瓷、制药、制糖、淀粉、油漆、冶金及污水处理等，具有分离效果好、适用范围广、操作简单、投资少等优点，特别是对黏细物料的分离，有着不可比拟的优越性。

二、板框式压滤机的工作流程：1、压紧滤板：压紧油缸(或者其它的压紧机构)工作，使动板向定板方向移动，把两者之间的滤板压紧。

在相邻的滤板问构成封闭的滤室。

2、压滤过程：给料泵(隔膜泵)将矿浆输送到滤室里，充满后，压滤开始，借助压力泵或压缩空气的压力，进行固液分离。

3、松开滤板：利用拉开装置将滤板按设定的方式、设定的次序拉开。

4、滤板卸料：拉开装置相继拉开滤板后，滤饼借助自重脱落，由下部的运输机运走。

三、故障原因分析：1、滤布左、右拉板器不同步，动作迟缓(压滤机运行环境较差，在实际操作中，拉板器容易被电石泥腐蚀，造成动作速度减缓，不同步；须定期对拉板器清理、润滑)。

2、溢流阀压力过大(要求每天在操作过程中定时检查)。

3、压板的张开度达不到标准要求(60～65cm)。

4、两侧拉板器链条松紧程度不同(校正)。

5、传动轴设计、结构、使用强度满足不了现有的工艺要求。

6、传动轴轴承润滑不到位(定期润滑)。

7、操作不规范，技能不过关(加强管理)。

四、维修方法与步骤：1、板块损坏的解决方法：（1）建议使用尼龙清洗刮刀，定期清除进料口的污泥；（2）检查滤板，清理排水口。

打开相应阀门，释放压力；（3）仔细清理滤板，修复滤板。

2、修复步骤：（1）清理沟槽，保持沟槽干净；（2）黑白两种修补剂按1:1的比例调配好；（3）调配好的修补剂涂在沟槽上，涂满为止；（4）快速套好滤布，那滤板挤在一起，使修补剂和滤布粘在一起，挤平沟槽；（5）挤压一段时间后，粘胶自然成型，板框就可正常使用。

压滤机滤板的作⽤
⾸先压滤机滤板⼀个作⽤是建⽴储存滤饼中间。

压滤机滤板在设计制造之初的时候，就有⼀个向内凹陷的设计，这样的设计就是为了在滤布拦截下滤饼时，⽤于存放滤饼体积的空间，底部的盲点也是为了增⼤对滤饼摩擦⼒，⽤来更⼤的⽀撑滤饼的作⽤。

这样看来滤板对滤饼起到了储存、⽀撑的作⽤。

其次压滤机的滤板可以增⼤滤室壁的作⽤，从⽽增⼤依附在滤板上滤布的⾯积。

压滤机在设计之初，为了适应⾼效过滤的⽬的，实现这个⽬的最直接的办法就是增加压滤机内部的滤布的⾯积，⽽滤布⼜得依附在滤板壁上，所以就要在限有的空间上将增⼤滤室壁的⾯积。

压滤机滤室有⼀块块的滤板拼接⽽成，每⼀块滤板的⾯积就是⾯滤室壁，⽽每⼀块滤板上都可以有相应的滤布过滤⾯积，只要在压⼒和承受能⼒范围下，压滤机有效的过滤⾯积可以⼏⼗倍的增加。

这就是压滤机滤板最重要的作⽤，也是所有压滤机设备不能缺少压滤机滤板的原因。

压滤机的滤板定型是使⽤的磨具，所以在制造压滤机滤板之前⼀定要制作好需要的压滤机滤板模具，不同的尺⼨、厚度、盲电样式都会有不同的铸造模具。

将聚丙烯粘稠液导⼊模具之中，和上上模具，在经过⼏⼗兆帕的液压器压榨，使得制造的滤板中间没有⽓洞，增加滤板的紧密型。

然后将上下两模具固定，移下液压器，存放在常温中，等其凉下来，固定形式。

让后在加上后续的钻孔、抛光、上⼿柄等⼯序，其就完成了制造。
