电工基础培训资料一、电的基本概念电，是我们日常生活和工作中不可或缺的一部分。
它既神秘又常见，既强大又危险。
要成为一名合格的电工，首先要理解电的一些基本概念。
电荷是电的基本粒子，分为正电荷和负电荷。
同种电荷相互排斥，异种电荷相互吸引。
电流则是电荷的定向移动形成的，就像水流一样，从高电位流向低电位。
电压是推动电荷定向移动形成电流的原因，它类似于水压，水压越大，水流就越急，电压越高，电流也就越大。
电阻则是对电流的阻碍作用，不同的材料电阻大小不同，就像不同粗细的水管对水流的阻碍不同一样。
二、电路的组成和基本定律一个简单的电路通常由电源、导线、开关和负载组成。
电源提供电能，就像水库提供水一样；导线负责传输电能，如同水管输送水；开关控制电路的通断，好比水龙头控制水流；负载则是消耗电能的设备，比如灯泡、电动机等。
在电路中，有几个重要的定律需要掌握。
欧姆定律指出，通过一段导体的电流与这段导体两端的电压成正比，与这段导体的电阻成反比，即 I ＝ U ／ R 。
基尔霍夫定律包括电流定律和电压定律。
电流定律说的是在任何一个节点处，流入的电流之和等于流出的电流之和；电压定律则表明在任何一个闭合回路中，各段电压的代数和为零。
三、电工工具和测量仪器作为电工，熟悉和正确使用各种工具及测量仪器是必不可少的。
常见的电工工具如螺丝刀、钳子、扳手等，用于安装和拆卸电气设备。
而测量仪器则有万用表、兆欧表、示波器等。
万用表可以测量电压、电流、电阻等多种电学量。
使用万用表时，要选择正确的量程和测量挡位，确保测量结果的准确性。
兆欧表主要用于测量电气设备的绝缘电阻，判断设备的绝缘性能是否良好。
示波器则能够直观地显示电信号的波形，帮助我们分析电路的工作状态。
四、安全用电知识安全用电是电工工作的重中之重。
触电事故可能会对人体造成严重的伤害，甚至危及生命。
因此，了解触电的原因和预防措施至关重要。
触电的原因主要有直接接触带电体、间接接触带电体以及跨步电压触电等。
电工基础知识培训课件完整版一、教学内容本课件依据《电工基础》教材第四章第一节内容，详细讲解电路的基本概念、电路元件的识别及电路图的绘制。
主要内容包括：电路的组成、电路的状态、电路图的基本符号、电阻、电容、电感等元件的特性及作用。
二、教学目标1. 理解电路的基本概念，掌握电路的组成和状态。
2. 学会识别电路图中的基本符号，能绘制简单的电路图。
3. 了解电阻、电容、电感等元件的特性及在电路中的作用。
三、教学难点与重点教学难点：电路图的绘制，电路元件特性的理解。
教学重点：电路的基本概念，电路图的识别，电阻、电容、电感等元件的作用。
四、教具与学具准备1. 教具：多媒体课件，电路元件模型，实验器材。
2. 学具：电工基础教材，笔记本，画图工具。
五、教学过程1. 实践情景引入：展示一个简单的电路，让学生观察并思考其工作原理。
2. 理论讲解：a. 介绍电路的基本概念，包括电路的组成和状态。
b. 讲解电路图的基本符号，让学生学会识别和绘制电路图。
c. 分析电阻、电容、电感等元件的特性及在电路中的作用。
3. 例题讲解：通过讲解具体例题，使学生加深对电路概念的理解。
4. 随堂练习：让学生绘制给定电路图的简化图，并分析电路元件的作用。
5. 实践操作：分组进行电路搭建实验，验证电路理论。
六、板书设计1. 电路的基本概念、组成和状态。
2. 电路图的基本符号。
3. 电阻、电容、电感等元件的特性及作用。
4. 例题及解答。
七、作业设计1. 作业题目：绘制给定电路图的简化图，并分析电路元件的作用。
2. 答案：电路图的简化图及各元件作用分析。
八、课后反思及拓展延伸2. 拓展延伸：a. 了解更多电路元件，如二极管、三极管等。
b. 探索电路在实际应用中的例子，如家庭电路、电子设备等。
c. 学习电路分析方法，如节点电压法、支路电流法等。
重点和难点解析1. 电路图的识别与绘制2. 电路元件特性的理解3. 教学过程中的实践操作4. 作业设计与答案解析一、电路图的识别与绘制1. 熟悉电路图的基本符号：讲解各类元件的符号表示，如电阻、电容、电感、电压源、电流源等，并通过示例进行展示。

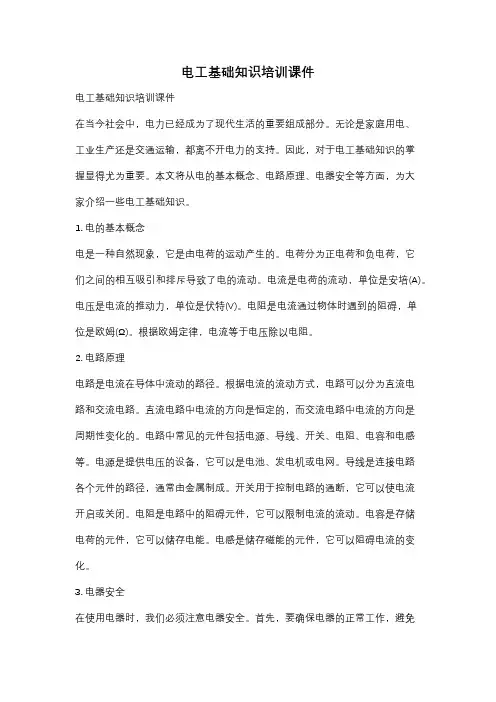

电工基础知识培训课件电工基础知识培训课件在当今社会中，电力已经成为了现代生活的重要组成部分。
无论是家庭用电、工业生产还是交通运输，都离不开电力的支持。
因此，对于电工基础知识的掌握显得尤为重要。
本文将从电的基本概念、电路原理、电器安全等方面，为大家介绍一些电工基础知识。
1. 电的基本概念电是一种自然现象，它是由电荷的运动产生的。
电荷分为正电荷和负电荷，它们之间的相互吸引和排斥导致了电的流动。
电流是电荷的流动，单位是安培(A)。
电压是电流的推动力，单位是伏特(V)。
电阻是电流通过物体时遇到的阻碍，单位是欧姆(Ω)。
根据欧姆定律，电流等于电压除以电阻。
2. 电路原理电路是电流在导体中流动的路径。
根据电流的流动方式，电路可以分为直流电路和交流电路。
直流电路中电流的方向是恒定的，而交流电路中电流的方向是周期性变化的。
电路中常见的元件包括电源、导线、开关、电阻、电容和电感等。
电源是提供电压的设备，它可以是电池、发电机或电网。
导线是连接电路各个元件的路径，通常由金属制成。
开关用于控制电路的通断，它可以使电流开启或关闭。
电阻是电路中的阻碍元件，它可以限制电流的流动。
电容是存储电荷的元件，它可以储存电能。
电感是储存磁能的元件，它可以阻碍电流的变化。
3. 电器安全在使用电器时，我们必须注意电器安全。
首先，要确保电器的正常工作，避免电线老化、插头松动等问题。
其次，要正确使用电器，遵守规定的电压和电流范围，避免超负荷使用电器。
另外，要定期检查电器的绝缘性能，确保电器的安全可靠。
在修理电器时，要切断电源并采取必要的安全措施，避免触电事故的发生。
此外，要注意电器的防雷措施，避免雷击对电器设备造成损坏。
4. 电工工具和仪器在电工工作中，常用的工具包括螺丝刀、钳子、电钻、电锯等。
这些工具可以帮助我们进行电器的安装、维修和拆卸。
同时，电工工作还需要使用一些仪器来进行电路的测试和测量。
例如，万用表可以测量电压、电流和电阻等参数。
示波器可以显示电路中的信号波形。

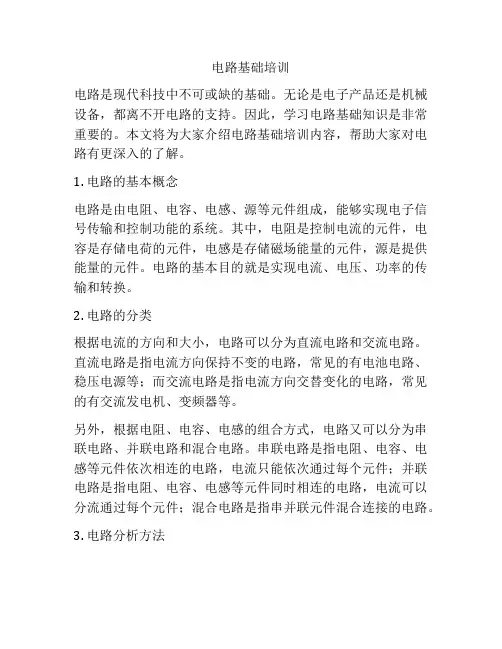

电路基础培训电路是现代科技中不可或缺的基础。
无论是电子产品还是机械设备，都离不开电路的支持。
因此，学习电路基础知识是非常重要的。
本文将为大家介绍电路基础培训内容，帮助大家对电路有更深入的了解。
1. 电路的基本概念电路是由电阻、电容、电感、源等元件组成，能够实现电子信号传输和控制功能的系统。
其中，电阻是控制电流的元件，电容是存储电荷的元件，电感是存储磁场能量的元件，源是提供能量的元件。
电路的基本目的就是实现电流、电压、功率的传输和转换。
2. 电路的分类根据电流的方向和大小，电路可以分为直流电路和交流电路。
直流电路是指电流方向保持不变的电路，常见的有电池电路、稳压电源等；而交流电路是指电流方向交替变化的电路，常见的有交流发电机、变频器等。
另外，根据电阻、电容、电感的组合方式，电路又可以分为串联电路、并联电路和混合电路。
串联电路是指电阻、电容、电感等元件依次相连的电路，电流只能依次通过每个元件；并联电路是指电阻、电容、电感等元件同时相连的电路，电流可以分流通过每个元件；混合电路是指串并联元件混合连接的电路。
3. 电路分析方法电路分析是电路学习的关键部分。
学习电路分析方法可以帮助我们了解电路的工作原理和性能。
主要的电路分析方法有基尔霍夫定律、节点分析法、戴维南定理、诺顿定理等。
基尔霍夫定律是电路分析中的常用方法，它包括基尔霍夫电流定律和基尔霍夫电压定律。
基尔霍夫电流定律是指一个节点处的电流总和等于零；基尔霍夫电压定律是指一个闭合回路中的电压总和等于零。
节点分析法是通过对电路中的节点进行分析，得到各个节点的电压值。
戴维南定理是通过等效电路分析方法，将电路简化为等效电压源和等效电阻的串联或并联电路。
诺顿定理是通过等效电路分析方法，将电路简化为等效电流源和等效电阻的串联或并联电路。
4. 电路设计和仿真电路设计是电子工程师的基本技能之一。
电路设计需要综合考虑电路的功能需求、元件特性、电路结构和性能指标等因素。
电路设计可以借助各种软件工具，进行仿真和验证。

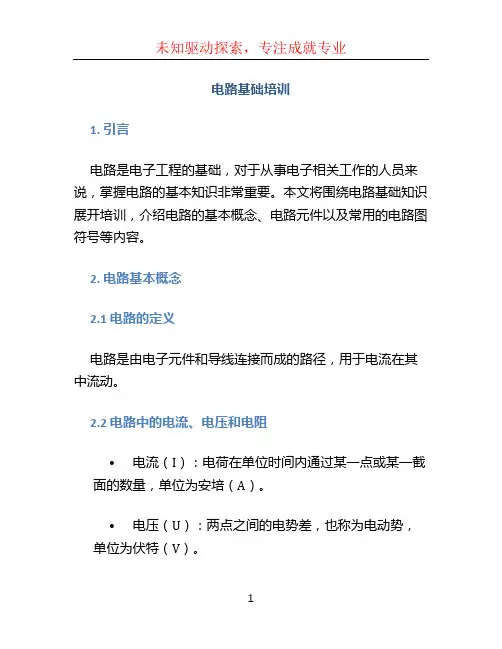

电路基础培训1. 引言电路是电子工程的基础，对于从事电子相关工作的人员来说，掌握电路的基本知识非常重要。
本文将围绕电路基础知识展开培训，介绍电路的基本概念、电路元件以及常用的电路图符号等内容。
2. 电路基本概念2.1 电路的定义电路是由电子元件和导线连接而成的路径，用于电流在其中流动。
2.2 电路中的电流、电压和电阻•电流（I）：电荷在单位时间内通过某一点或某一截面的数量，单位为安培（A）。
•电压（U）：两点之间的电势差，也称为电动势，单位为伏特（V）。
•电阻（R）：电流通过时产生的阻力，单位为欧姆（Ω）。
3. 电路元件3.1 电源电源是提供电流和电压的装置，常见的电源有直流电源和交流电源。
3.2 电阻电阻是电流在电路中产生阻碍的元件，常用符号为R。
3.3 电容电容是一种可以储存电荷的元件，常用符号为C。
3.4 电感电感是一种可以储存磁能的元件，常用符号为L。
4. 电路图符号电路图符号是用于表示电路元件和连接关系的图形符号。
4.1 基本符号•电源符号：表示电源的正负极。
•电阻符号：表示电阻。
•电容符号：表示电容。
•电感符号：表示电感。
4.2 连接线和节点•连接线：用于连接电路元件的导线。
•节点：连接线的交汇处，表示电流可以自由流动的地方。
4.3 连接关系符号•直线：表示两个元件之间的连接关系。
•点：表示两个元件之间的连接是通过焊接或直接连接的。
5. 常用电路5.1 串联电路串联电路是将电路元件依次连接起来的电路，电流在电路中只有一条路径。
5.2 并联电路并联电路是将电路元件同时连接到同一个节点上的电路，电流在电路中有多条路径。
5.3 电路分析方法常用的电路分析方法有基尔霍夫电压定律和基尔霍夫电流定律，可用于解决复杂电路的分析问题。
6. 结论本文介绍了电路基础知识，包括电路的基本概念、电路元件和常用的电路图符号等内容。
掌握这些知识，对于从事电子相关工作的人员来说至关重要。
希望本文对读者在电路基础培训中有所帮助。
电子基础知识培训资料 -----------------------作者：-----------------------日期：电子知识培训资料一、常用元器件的识别1、电阻电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。
电阻在电路中的主要作用为分流、限流、分压、偏置等。
常用电阻的种类有碳膜电阻、金膜电阻、水泥电阻、陶瓷电阻、贴片电阻等。
1）参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。
换算方法是：1兆欧=1000千欧=1000000欧。
电阻的参数标注方法有3种，即直标法、色标法和数标法。
A、数标法主要用于贴片等小体积的电阻，数标法普通为三位数，前两位代表有效数，后一位代表倍率。
如上图所示的贴片电阻102表示1 KΩ。
B、色环标注法使用最多。
有四色环电阻、五色环电阻（精密电阻），色环标注法的前两条色环(四色环电阻)或者前三条色环（五色环电阻）代表有效数字，倒数第二条代表倍率，最后一条代表误差。
如:上图所示的色环电阻，它的前三条色环棕、绿、黑表示有效数字150，倒数第二条金色表示倍率X0.1，它的阻值为150 X0.1=15Ω，最后一条棕色表示误差为±1%。
2）电阻的色标位置和倍率关系如下表所示：颜色 有效数字 倍率 允许偏差（%）银色 X0.01 ±10金色 X0.1 ±5黑色 0 +0棕色 1 X10 ±1红色 2 X100 ±2橙色 3 X1000黄色 4 X10000绿色 5 X100000 ±0.5蓝色 6 X1000000 ±0.2紫色 7 X10000000 ±0.1灰色 8 X100000000白色 9 X10000000003）不同功率的电阻对应的相关尺寸：功率尺寸ФD±0.5mm L±1.0mm1/8W 1.5 3.21/4W 2.3 61/2W 3 91W 4 112W 5 153W 6 175W 8 24 4）贴片电阻各类参数封装尺寸对应功率 L(mm)±0.2W(mm)±0.2H(mm)±0.10402 1.0 0.5 0.35 1/32W0603 1.6 0.8 0.5 1/16W、1/10W0805 2.0 1.25 0.55 1/10W、1/8W1206 3.2 1.6 0.6 1/8W、1/4W2、电容1）电容在电路中普通用“C”加数字表示（如C13表示编号为13的电容）。
电工基础培训资料在现代社会中，电已经成为了我们生活和工作中不可或缺的一部分。
无论是家庭中的电器设备，还是工业生产中的大型机器，都离不开电的支持。
而作为一名电工，掌握扎实的电工基础知识是至关重要的。
接下来，让我们一起深入了解电工基础的相关内容。
一、电路的基本概念电路是电流通过的路径，它由电源、导线、开关和负载等组成。
电源是提供电能的装置，比如电池、发电机等；导线用于连接电路中的各个部分，传输电能；开关用于控制电路的通断；负载则是消耗电能的设备，如灯泡、电动机等。
电流是电荷的定向移动形成的，它的单位是安培（A）。
电流的大小用电流表来测量。
电压是使电路中形成电流的原因，它的单位是伏特（V）。
电压的大小用电压表来测量。
电阻是导体对电流的阻碍作用，它的单位是欧姆（Ω）。
电阻的大小与导体的材料、长度、横截面积和温度等因素有关。
二、欧姆定律欧姆定律是电学中的重要定律，它表明在一段电路中，通过导体的电流与导体两端的电压成正比，与导体的电阻成反比。
用公式表示为：I ＝ U ／ R，其中 I 表示电流，U 表示电压，R 表示电阻。
例如，如果一个电阻为 10 欧姆的导体两端的电压为 20 伏特，那么通过该导体的电流为 2 安培。
三、电路的连接方式电路有串联和并联两种基本连接方式。
串联电路中，电流只有一条路径，各用电器依次相连。
串联电路中电流处处相等，总电压等于各部分电压之和，总电阻等于各部分电阻之和。
并联电路中，电流有多条路径，各用电器并列连接在电路的两点之间。
并联电路中干路电流等于各支路电流之和，各支路电压相等且等于电源电压，总电阻的倒数等于各支路电阻倒数之和。
四、电功率电功率是表示电流做功快慢的物理量，它等于单位时间内电流所做的功。
电功率的单位是瓦特（W）。
电功率的计算公式为：P ＝ W ／ t ＝ UI，其中 P 表示电功率，W 表示电功，t 表示时间，U 表示电压，I 表示电流。
例如，一个灯泡的电功率为 100 瓦特，工作 10 小时所消耗的电能为 1 千瓦时（度）。

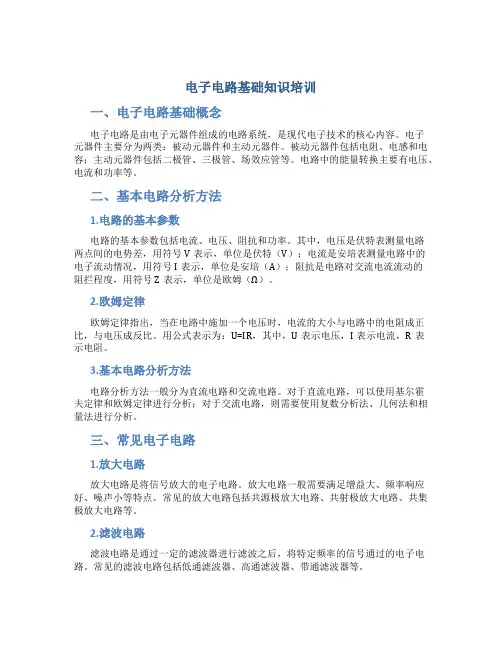

电子电路基础知识培训一、电子电路基础概念电子电路是由电子元器件组成的电路系统，是现代电子技术的核心内容。
电子元器件主要分为两类：被动元器件和主动元器件。
被动元器件包括电阻、电感和电容；主动元器件包括二极管、三极管、场效应管等。
电路中的能量转换主要有电压、电流和功率等。
二、基本电路分析方法1.电路的基本参数电路的基本参数包括电流、电压、阻抗和功率。
其中，电压是伏特表测量电路两点间的电势差，用符号V表示，单位是伏特（V）；电流是安培表测量电路中的电子流动情况，用符号I表示，单位是安培（A）；阻抗是电路对交流电流流动的阻拦程度，用符号Z表示，单位是欧姆（Ω）。
2.欧姆定律欧姆定律指出，当在电路中施加一个电压时，电流的大小与电路中的电阻成正比，与电压成反比。
用公式表示为：U=IR，其中，U表示电压，I表示电流，R表示电阻。
3.基本电路分析方法电路分析方法一般分为直流电路和交流电路。
对于直流电路，可以使用基尔霍夫定律和欧姆定律进行分析；对于交流电路，则需要使用复数分析法、几何法和相量法进行分析。
三、常见电子电路1.放大电路放大电路是将信号放大的电子电路。
放大电路一般需要满足增益大、频率响应好、噪声小等特点。
常见的放大电路包括共源极放大电路、共射极放大电路、共集极放大电路等。
2.滤波电路滤波电路是通过一定的滤波器进行滤波之后，将特定频率的信号通过的电子电路。
常见的滤波电路包括低通滤波器、高通滤波器、带通滤波器等。
3.示波器示波器是一种测量电信号波形和电压、电流等参数的仪器。
示波器可以通过连接到电路中的探头采集电信号，然后通过显示屏显示出来。
示波器分为模拟示波器和数字示波器，数字示波器具有显示清晰、储存数据等优点。
四、电路设计与实验在电子电路的学习中，除了掌握电路基础知识和常见电路之外，还需要学习电路设计和实验。
电路设计需要熟悉各种电子元件的特性，以及电子电路设计的基本思想和方法。
电路实验则需要熟悉实验设备的使用、实验步骤和数据分析方法。
电工基础知识培训课件完整版一、教学内容1. 电工基础概念：包括电流、电压、电阻、电路等基本概念；2. 电工基本元件：介绍常用的电阻器、电容器、电感器等元器件及其特性；3. 简单电路分析：讲解电路的基本连接方式，分析串联、并联电路的特点及计算方法。
二、教学目标1. 理解并掌握电工基础概念，能正确区分电流、电压、电阻等基本参数；2. 识别并了解常见电工元器件的符号、特性及用途；3. 学会分析简单电路，掌握串联、并联电路的计算方法。
三、教学难点与重点1. 教学难点：电路分析方法、串联并联电路的计算；2. 教学重点：电工基础概念、元器件特性、电路连接方式。
四、教具与学具准备1. 教具：电工基础课件、电路图示、实验器材（电阻器、电容器、电感器等）；2. 学具：笔记本、教材、计算器。
五、教学过程1. 导入：通过介绍生活中常见的电工现象，引发学生对电工知识的学习兴趣；2. 理论讲解：（1）讲解电工基础概念，阐述电流、电压、电阻等基本参数；（2）介绍常见电工元器件的符号、特性及用途；（3）分析电路的基本连接方式，讲解串联、并联电路的特点；3. 实践操作：（1）展示电路图，让学生识别并分析电路；（2）分组进行实验，观察并记录实验数据；4. 例题讲解：讲解串联、并联电路的计算方法，引导学生学会分析电路；5. 随堂练习：布置相关练习题，巩固所学知识；六、板书设计1. 板书左侧：列出电工基础概念、元器件符号、特性等；2. 板书中间：展示电路图，标注串联、并联连接方式；3. 板书右侧：列出计算公式、例题及答案。
七、作业设计1. 作业题目：（1）简述电流、电压、电阻的定义及单位；（2）分析下列电路图，计算电路中的总电阻、总电流、各支路电压；（3）根据实验数据，绘制电阻、电流、电压之间的关系图。
2. 答案：八、课后反思及拓展延伸1. 反思：本节课学生掌握情况较好，但仍有个别学生对电路分析存在困难，需要个别辅导；2. 拓展延伸：（1）引导学生了解其他类型的电路，如混联电路、交流电路等；（2）推荐阅读相关电工知识书籍，提高学生自主学习能力；（3）组织电工技能竞赛，激发学生学习兴趣。
电路基础培训引言电路基础是作为电子工程师必备的基本知识之一，了解电路基础是为了能够更好地理解和设计各种电子设备。
本文档旨在为初学者提供电路基础的培训，帮助他们建立对电路的基本概念和理解。
一、电路基础概述1.1 电路的定义电路是指由导体、电源和负载组成的电力传输和控制路径。
通过电路，电流可以在电源和负载之间循环流动，实现能量的传递和控制。
1.2 电路元件电路中的基本元件包括电源、导线、电阻、电容和电感。
电源提供电流，导线用于连接电源和元件，电阻限制电流流动，电容储存电荷，电感储存磁场。
1.3 电压、电流和电阻电压是电路中的电势差，用于推动电流的流动。
电流是电荷在单位时间内通过电路的数量，用安培表示。
电阻是电流流经电路时产生的阻力，用欧姆表示。
二、串联电路2.1 串联电路概念串联电路是将电路中的元件依次连接在一起，共享同一个电流路径的电路。
在串联电路中，电流相同，电压按照元件的阻值比例分配。
2.2 串联电路计算计算串联电路中的总电阻时，可以使用串联电阻公式R t=R1+R2+...+R n。
总电流可以使用欧姆定律 $I_t = \\frac{V}{R_t}$ 计算。
2.3 应用示例例如，假设有一个串联电路，电阻值分别为 $R_1 = 10\\Omega$，$R_2 =20\\Omega$，$R_3 = 30\\Omega$，电压为V=12V。
根据公式计算可得，总电阻为 $R_t = 10\\Omega + 20\\Omega + 30\\Omega = 60\\Omega$，总电流为 $I_t = \\frac{12V}{60\\Omega} = 0.2A$。
三、并联电路3.1 并联电路概念并联电路是将电路中的元件同时连接在电源两端，形成多个平行路径的电路。
在并联电路中，电压相同，电流按照元件的电导率比例分配。
3.2 并联电路计算计算并联电路中的总电导率时，可以使用并联电导率公式G t=G1+G2+...+G n。
