6S管理定置划线颜色和标准
- 格式：ppt
- 大小：4.00 MB
- 文档页数：21
下载文档原格式
合集下载
6S管理定置划线颜色及标准
黄色
LINE
推拉门
黄色
房间出入门
区分
可视化标准
对象
照片
定位
双开门
警示 线
清洗桶
区分
可视化标准
对象
照片
定位
形迹管理
工具板
定高
仓库原料/物料
区分
可视化标准
对象
照片
黄色
定位
间隙 5MM 间隙 10MM
固定不移动物品 如桌子、架子等
定位
黄色
圆形不移动物品 如垃圾桶、花盆等
定位
不良品区域
区分
可视化标准
打印纸
区分
可视化标准
对象
照片
定位
圆盘电脑底座
标识
方形电脑底座
区分
可视化标准
对象
照片
电话机固定位置
定位
50mm
固定电话
10mm
50mm
易移动物品
定位
50mm
文件夹等
50mm
区分
可视化标准
对象
照片
佑谦公司 部门定位名ຫໍສະໝຸດ 文件夹 色别管理字
定位
茶杯
中山市******有限公司
6S管理定置划线颜色 及标准
画线的原则（一）
适用项目 仓库主通道线 各车间主通道线 室内一般通道线 仓库区域线 辅助通道线 可移动物 (移动架台,工具车) 清扫工具类 门开闭线 小物品定位线 桌面物品定位线 基准规格 基准颜色
（mm)
备注
100 100 50 50 50 50 50 25 25 10
定位用黄色胶带
对象
照片
定位
现场移动物品 如叉车，平板车等
6S管理定置划线颜色及标准
合格品区域线
基准规格 50 50 50
50
基准颜色
黄黑虎纹 线
黄色
备注
区分
可视化标准
区划线
黄色
主
区划线
黄色
LI
NE
推拉门
黄色
对象
车间主要通道 宽度大于1.5M
LINE间通道 宽度0.8~1.5M
照片
房间出入门
区分
可视化标准
定位
对象 双开门
照片
警示 线
清洗桶
区分
可视化片
50mm
对象 固定电话
文件夹等
照片
区分
可视化标准
定位
对象 双开门
照片
定位
桌面物品
区分
可视化标准
定位
佑谦公司 部门
名
字
对象
文件夹 色别管理
照片
定位
茶杯
对象 管道 管道 电源
仪表
可视化标准 空气
对象 管道
煤气
管道
VOLTAGE
220V
110V， 220V
旋转体
24
0
6
0kg/cm2
管道附着 基准
可视化标准 油压油（ ）
画线的原则（二）
适用项目 不合格品区域线 废品 闲置物 待修理品 灭火器 消防栓 垃圾桶 危险区域 回风口 警告警示
基准规格 50 50 50 50 50 50 50 50 10 50
基准颜色
备注
红色地面时使 用黄黑虎纹线， 灭火器要使用 黄黑虎纹
红色
画线的原则（三）
适用项目 配电柜 突出物 坑道周围
照片
警示 线
使用虎纹线
坑道
基准规格 50 50 50
50
基准颜色
黄黑虎纹 线
黄色
备注
区分
可视化标准
区划线
黄色
主
区划线
黄色
LI
NE
推拉门
黄色
对象
车间主要通道 宽度大于1.5M
LINE间通道 宽度0.8~1.5M
照片
房间出入门
区分
可视化标准
定位
对象 双开门
照片
警示 线
清洗桶
区分
可视化片
50mm
对象 固定电话
文件夹等
照片
区分
可视化标准
定位
对象 双开门
照片
定位
桌面物品
区分
可视化标准
定位
佑谦公司 部门
名
字
对象
文件夹 色别管理
照片
定位
茶杯
对象 管道 管道 电源
仪表
可视化标准 空气
对象 管道
煤气
管道
VOLTAGE
220V
110V， 220V
旋转体
24
0
6
0kg/cm2
管道附着 基准
可视化标准 油压油（ ）
画线的原则（二）
适用项目 不合格品区域线 废品 闲置物 待修理品 灭火器 消防栓 垃圾桶 危险区域 回风口 警告警示
基准规格 50 50 50 50 50 50 50 50 10 50
基准颜色
备注
红色地面时使 用黄黑虎纹线， 灭火器要使用 黄黑虎纹
红色
画线的原则（三）
适用项目 配电柜 突出物 坑道周围
照片
警示 线
使用虎纹线
坑道
6S管理定置划线颜色及标准
适用项目 配电柜 突出物 坑道周围 合格品区域线 基准规格 50 50 50 50 黄色 黄黑虎纹 线 基准颜色 备注
区分
可视化标准
对象
照片
区划线
车间主要通道 宽度大于1.5M
黄色
主
区划线
LINE间通道 宽度0.8~1.5M
黄色
LINE
推拉门
黄色
房间出入门
区分
可视化标准
对象
照片
定位
双开门
警示 线
清洗桶
区分
可视化标准
对象
照片
定位
形迹管理
工具板
仓库原料
区分
可视化标准
对象
照片
黄色
定位
间隙 5MM 间隙 10不移动物品 如垃圾桶、花盆等
定位
不良品区域
区分
可视化标准
定位用黄色胶带
对象
照片
定位
现场移动物品 如叉车，平板车等
定位
消防设备区域 如消防栓等
50 25 25 10
画线的原则（二）
适用项目 不合格品区域线 废品 闲置物 待修理品 灭火器 消防栓 垃圾桶 危险区域 回风口 警告警示 基准规格 50 50 50 50 50 50 50 50 10 50 基准颜色 备注 红色地面时使 用黄黑虎纹线， 灭火器要使用 黄黑虎纹
红色
画线的原则（三）
6S管理定置划线颜色 及标准
画线的原则（一）
适用项目 仓库主通道线 大型车间主通道线 室内一般通道线 仓库区域线 辅助通道线 可移动物 (移动架台,工具车) 清扫工具类 门开闭线 小物品定位线 桌面物品定位线 基准规格 基准颜色 备注 100 黄色地面时 使用白色 100 50 50 50 黄色 50
区分
可视化标准
对象
照片
区划线
车间主要通道 宽度大于1.5M
黄色
主
区划线
LINE间通道 宽度0.8~1.5M
黄色
LINE
推拉门
黄色
房间出入门
区分
可视化标准
对象
照片
定位
双开门
警示 线
清洗桶
区分
可视化标准
对象
照片
定位
形迹管理
工具板
仓库原料
区分
可视化标准
对象
照片
黄色
定位
间隙 5MM 间隙 10不移动物品 如垃圾桶、花盆等
定位
不良品区域
区分
可视化标准
定位用黄色胶带
对象
照片
定位
现场移动物品 如叉车，平板车等
定位
消防设备区域 如消防栓等
50 25 25 10
画线的原则（二）
适用项目 不合格品区域线 废品 闲置物 待修理品 灭火器 消防栓 垃圾桶 危险区域 回风口 警告警示 基准规格 50 50 50 50 50 50 50 50 10 50 基准颜色 备注 红色地面时使 用黄黑虎纹线， 灭火器要使用 黄黑虎纹
红色
画线的原则（三）
6S管理定置划线颜色 及标准
画线的原则（一）
适用项目 仓库主通道线 大型车间主通道线 室内一般通道线 仓库区域线 辅助通道线 可移动物 (移动架台,工具车) 清扫工具类 门开闭线 小物品定位线 桌面物品定位线 基准规格 基准颜色 备注 100 黄色地面时 使用白色 100 50 50 50 黄色 50
6S管理定置划线颜色及标准分析
对象
照片
定位
定位
对象
可视化标准
对象
可视化标准
管道 空气
管道
油压油（ ） 油压油
管道
管道
煤气
冷却水
VOLTAGE
电源
110V， 220V
旋转体
VELT,MOTOR
220V
2 0
4 6
0kg/cm 2
仪表
管道附着 基准
1800mm
5M
定位
黄色
圆形不移动物品 如垃圾桶、花盆 等
定位
不良品区域
区分
可视化标准
定位用黄色胶带
对象
照片
定位
现场移动物品 如叉车，平板车 等
定位
消防设备区域 如消防栓等
区分
可视化标准
对象
照片
警示 线
使用虎纹线
车间，仓库 卷闸大门
警示 线
使用虎纹线
坑道
区分
可视化标准
对象
照片
标识
安全警示标示牌
区分
可视化标准
6S管理定置划线颜色 及标准
画线的原则（一）
适用项目
车间绿色参观道线 现场物料定位线 仓库/车间区域线
基准规格 基准颜色 100 黄色
100 50
备注
可移动物(移动架台,工具车)
清扫工具类 门开闭线 小物品定位线 桌面物品定位线
50
50 25 25 10
黄色
画线的原则（二）
适用项目 闲置物 待修理品 灭火器 消防栓 垃圾桶 危险区域 警告警示 基准规格 50 50 50 50 50 50 50 基准颜色 备注 红色地面时使 用黄黑虎纹线， 灭火器要使用 黄黑虎纹
6S管理定置划线颜色及标准
区分
可视化标准
对象
照片
警示 线
使用虎纹线
车间，仓库卷闸 大门
警示 线
使用虎纹线
坑道
区分
可视化标准
对象
照片
标识
标示牌
成品仓库
。 。 。
。 。 。
完制品区域 如木架、货架等
包装
黄色
区分
可视化标准
对象
照片
定位
台历
标识
打印纸
区分
可视化标准
对象
照片
定位
圆盘电脑底座
标识
方形电脑底座
区分
可视化标准
对象
照片
电话机固定位置
定位
50mm
固定电话
10mm
50mm
易移动物品
定位
50mm
文件夹等
50mm
区分
可视化标准
对象
照片
定位
双开门
定位
桌面物品
区分
可视化标准
对象
照片
佑谦公司 部门
定位
名
文件夹 色别管理
字
定位
茶杯
对象
可视化标准
对象
可视化标准
管道 空气
管道
油压油（ ） 油压油
管道
管道
煤气
冷却水
VOLTAGE
红色
画线的原则（三）
适用项目 基准规格 基准颜色 备注
配电柜
突出物 坑道周围
50
50 50 黄黑虎纹 线 绿色
检验合格品区域 线
50
区分
可视化标准
对象
照片
区划线
车间主要通道 宽度大于1.5M
6S管理定置划线颜色及标准共20页
220V
110V， 220V
旋转体
24
0
6
0kg/cm2
管道附着 基准
可视化标准 油压油（ ）
油压油
冷却水
VELT,MOTOR
5M
1800mm
对象
可视化标准
对象
可视化标准
设备点检 部位
设备加油 部位
谢谢！
51、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
区分
可视化标准
定位
50mm
电话机固定位置
50mm
10mm
定位
50mm
易移动物品
50mm
对象 固定电话
文件夹等
照片
区分
可视化标准
定位
对象 双开门
照片
定位
桌面物品
区分
可视化标准
佑谦公司 部门
定位 名 字
对象
文件夹 色别管理
照片
定位
茶杯
对象 管道 管道 电源
仪表
可视化标准 空气
对象 管道
煤气
管道
VOLTAGE
6S管理定置划线颜色及标准
11、用道德的示范来造就一个人，显然比用法律来约束他更有价值。—— 希腊
12、法律是无私的，对谁都一视同仁。在每件事上，她都不徇私情。—— 托马斯
13、公正的法律限制不了好的自由，因为好人不会去做法律不允许的事 情。——弗劳德
14、法律是为了保护无辜而制定的。——爱略特 15、像房子一样，法律和法律都是相互依存的。——伯克
6S管理定置划线颜色 及标准
画线的原则（一）
适用项目
110V， 220V
旋转体
24
0
6
0kg/cm2
管道附着 基准
可视化标准 油压油（ ）
油压油
冷却水
VELT,MOTOR
5M
1800mm
对象
可视化标准
对象
可视化标准
设备点检 部位
设备加油 部位
谢谢！
51、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
区分
可视化标准
定位
50mm
电话机固定位置
50mm
10mm
定位
50mm
易移动物品
50mm
对象 固定电话
文件夹等
照片
区分
可视化标准
定位
对象 双开门
照片
定位
桌面物品
区分
可视化标准
佑谦公司 部门
定位 名 字
对象
文件夹 色别管理
照片
定位
茶杯
对象 管道 管道 电源
仪表
可视化标准 空气
对象 管道
煤气
管道
VOLTAGE
6S管理定置划线颜色及标准
11、用道德的示范来造就一个人，显然比用法律来约束他更有价值。—— 希腊
12、法律是无私的，对谁都一视同仁。在每件事上，她都不徇私情。—— 托马斯
13、公正的法律限制不了好的自由，因为好人不会去做法律不允许的事 情。——弗劳德
14、法律是为了保护无辜而制定的。——爱略特 15、像房子一样，法律和法律都是相互依存的。——伯克
6S管理定置划线颜色 及标准
画线的原则（一）
适用项目
6S视觉管理之定置划线颜色管理及标准样式
标准
1、对于墙上固定的凸出配电盒，可在配电柜两端绘制或粘贴斑马线， 线宽100mm
2、对于车间内地面或墙上的凸起物可在周围绘制斑马线：30mm≤宽 度≤50mm
护栏警示标识
目的 对象 标准
保护和警示 危险部位（区域）护栏或护罩 护栏或护罩用黄色标明
柱子警示标识
目的 对象 标准
对于不靠墙的柱子进行警示 危险部位 1、危险部位、危险区域用斑马线来标明 2、工字柱上斑马线黄黑间隔10cm。
区分
可视化标准
对象
警示 线
使用虎纹线
车间，仓库卷闸 大门
照片
警示 线
使用虎纹线
坑道
区分
可视化标准
标识
标示牌
对象 成品仓库
照片
。。。
。。。
包装
黄色
完制品区域 如木架、货架等
区分
可视化标准
定位
对象 台历
照片
标识
打印纸
区分
可视化标准
对象
定位
圆盘电脑底座
照片
标识
方形电脑底座
区分
可视化标准
定位
50mm
1、危险部位、危险区域用斑马线来标明。 2、工字柱上斑马线黄黑间隔15cm。 3、斑马线可以45度倾斜也可以与柱子垂直。
15cm
1.5米
地面
A08.圆型柱子警示标识
对于不靠墙的柱子进行警示 危险部位
1、危险部位、危险区域用斑马线来标明。 2、工字柱上斑马线黄黑间隔15cm。
15cm
1.5米
地面
A09.爬梯警示线标识
对象 配电柜、消防栓、灭火器
标准
1、电柜、消防栓等区域线使用斑马线绘制，线宽100mm；
6S管理定置划线颜色及标准
可视化标准
标识
标示牌
对象 成品仓库
照片
。。。
。。。
包装
黄色
完制品区域 如木架、货架等
2021/6/21
11
区分
可视化标准
定位
对象 台历
照片
标识
2021/6/21
打印纸
12
区分
可视化标准
对象
定位
圆盘电脑底座
照片
标识
2021/6/21
方形电脑底座
13
区分
可视化标准
定位
50mm
电话机固定位置
50mm
基准颜色
备注
红色地面时使 用黄黑虎纹线， 灭火器要使用 黄黑虎纹
红色
2021/6/21
3
画线的原则（三）
适用项目 配电柜 突出物 坑道周围
检验合格品区域 线
基准规格 50 50 50
50
基准颜色
黄黑虎纹 线
绿色
备注
2021/6/21
4
区分
可视化标准
区划线
黄色
主
区划线
黄色
LINE
推拉门
黄色
2021/6/21
10mm
定位
50mm
易移动物品
50mm
2021/6/21
对象 固定电话
文件夹等
照片
14
区分
可视化标准
定位
对象 双开门
照片
定位
2021/6/21
桌面物品
15
区分
可视化标准
佑谦公司 部门
定位 名 字
对象
文件夹 色别管理
照片
定位
2021/6/21

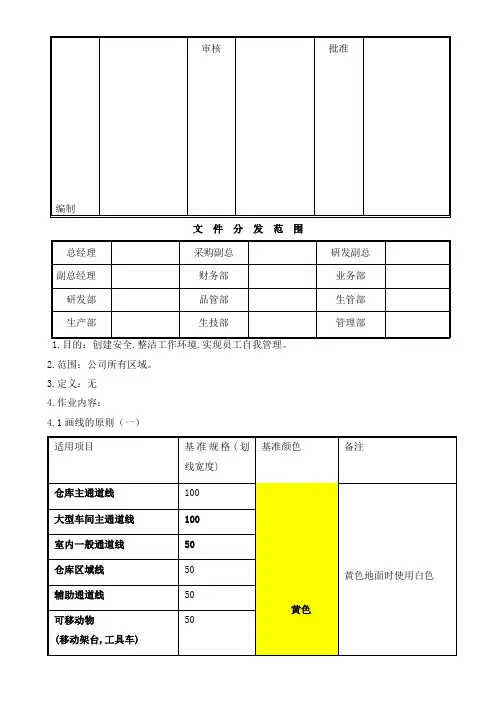

6S定制划线颜色及标准管理规定
编制
审核
批准
文件分发范围
总经理
采购副总
研发副总
副总经理
财务部
业务部
研发部
品管部
生管部
生产部
生技部
管理部
1.目的：创建：公司所有区域。
3.定义：无
4.作业内容：
4.1画线的原则（一）
适用项目
基准规格(划线宽度)
基准颜色
备注
仓库主通道线
100
黄色
黄色地面时使用白色
大型车间主通道线
100
室内一般通道线
50
仓库区域线
50
辅助通道线
50
可移动物
(移动架台,工具车)
50
清扫工具类
50
门开闭线
25
小物品定位线
25
桌面物品定位线
10
4.2画线的原则（二）
适用项目
基准规格
基准颜色
备注
不合格品区域线
50
红色
红色地面时使用黄黑虎纹线，灭火器要使用黄黑虎纹
废品
50
闲置物
50
待修理品
50
灭火器
50
消防栓
50
垃圾桶
50
危险区域
50
回风口
10
警告警示
50
画线的原则（三）
适用项目
基准规格
基准颜色
备注
配电柜
50
黄黑虎纹线
突出物
50
坑道周围
50
审核
批准
文件分发范围
总经理
采购副总
研发副总
副总经理
财务部
业务部
研发部
品管部
生管部
生产部
生技部
管理部
1.目的：创建：公司所有区域。
3.定义：无
4.作业内容：
4.1画线的原则（一）
适用项目
基准规格(划线宽度)
基准颜色
备注
仓库主通道线
100
黄色
黄色地面时使用白色
大型车间主通道线
100
室内一般通道线
50
仓库区域线
50
辅助通道线
50
可移动物
(移动架台,工具车)
50
清扫工具类
50
门开闭线
25
小物品定位线
25
桌面物品定位线
10
4.2画线的原则（二）
适用项目
基准规格
基准颜色
备注
不合格品区域线
50
红色
红色地面时使用黄黑虎纹线，灭火器要使用黄黑虎纹
废品
50
闲置物
50
待修理品
50
灭火器
50
消防栓
50
垃圾桶
50
危险区域
50
回风口
10
警告警示
50
画线的原则（三）
适用项目
基准规格
基准颜色
备注
配电柜
50
黄黑虎纹线
突出物
50
坑道周围
50
六S管理定置管理的标准和颜色
黄色
备注
黄色地面时使用 白色
间距100 黄色地面时 使用白色
打扫工具类
50
门开闭线
25
小物品定位线
25
桌面物品定位线
10
画线旳原则（二）
合用项目
不合格品区域线 废品 闲置物 待修理品 灭火器 消防栓 垃圾桶 危险区域 回风口 警告警示
基准规格 50 50 50 50 50 50 50 50 10 50
6S管理定置管理旳原 则及颜色
画线旳原则（一）
合用项目 厂区主干道线
厂区人行道线 人行横道斑马线 仓库主通道线 大型车间主通道线 室内一般通道线 仓库/车间区域线 辅助通道线 可移动物 (移动架台,工具车)
基准规格
100
100 50 100 100 50 50 50 50
基准颜色 黄色 白色 白色
现场移动物品 如叉车，平板车等
照片
定位
消防设备区域 如消防栓等
区别
可视化原则
对象
照片
警示 线
使用虎纹线
车间，仓库卷闸 大门
警示 线
使用虎纹线
坑道
区别
可视化原则
标识
标示牌
对象 成品仓库
照片
பைடு நூலகம்
。。。
。。。
包装
黄色
完制品区域 如木架、货架等
区别
可视化原则
对象
照片
定位
台历
标识
打印纸
区别
可视化原则
对象
照片
对象
空气
管道
煤气
管道
VOLTAGE
220V
110V， 220V
旋转体
24
0
备注
黄色地面时使用 白色
间距100 黄色地面时 使用白色
打扫工具类
50
门开闭线
25
小物品定位线
25
桌面物品定位线
10
画线旳原则（二）
合用项目
不合格品区域线 废品 闲置物 待修理品 灭火器 消防栓 垃圾桶 危险区域 回风口 警告警示
基准规格 50 50 50 50 50 50 50 50 10 50
6S管理定置管理旳原 则及颜色
画线旳原则（一）
合用项目 厂区主干道线
厂区人行道线 人行横道斑马线 仓库主通道线 大型车间主通道线 室内一般通道线 仓库/车间区域线 辅助通道线 可移动物 (移动架台,工具车)
基准规格
100
100 50 100 100 50 50 50 50
基准颜色 黄色 白色 白色
现场移动物品 如叉车，平板车等
照片
定位
消防设备区域 如消防栓等
区别
可视化原则
对象
照片
警示 线
使用虎纹线
车间，仓库卷闸 大门
警示 线
使用虎纹线
坑道
区别
可视化原则
标识
标示牌
对象 成品仓库
照片
பைடு நூலகம்
。。。
。。。
包装
黄色
完制品区域 如木架、货架等
区别
可视化原则
对象
照片
定位
台历
标识
打印纸
区别
可视化原则
对象
照片
对象
空气
管道
煤气
管道
VOLTAGE
220V
110V， 220V
旋转体
24
0
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6S管理定置划线颜色 及标准
整理课件
1
画线的原则（一）
适用项目
车间绿色参观道线
基准规格
100
现场物料定位线
100
基准颜色 黄色
仓库/车间区域线
50
可移动物(移动架台,工具车)
50
清扫工具类
50
门开闭线
25
小物品定位线
25
桌面物品定位线
10
黄色
备注
整理课件
2
画线的原则（二）
适用项目 闲置物 待修理品 灭火器 消防栓 垃圾桶 危险区域 警告警示
位 定位，线宽100MM。
（2）区域定位线大
小按物品、物料小
而定。
（3）区域定位线可
以为直角定位。
整理课件
8
区分
可视化标准
对象
特殊物料定位线：
定
1、卫生用品存放区 域线使用白色线线
位 宽50mm。
2、各区域线的大小
视摆放物品大小而
定，物品摆放与域
线距离为：30mm≤
距离≤50mm。
4、区域线四角可以
警示线标准：
定 位
对象
配 电 箱
消 防 设 施
整理课件
照片
11
区分
可视化标准
对象
定位
形迹管理
工具板
照片
仓库原料
整理课件
12
区分
可视化标准
黄色
定位
定位 黄色
间隙 5MM
间隙 10MM
对象
固定不移动物品 如桌子、架子等
圆形不移动物品 如垃圾桶、花盆
等
照片
定位
不良品区域
整理课件
13
区分 定位
可视化标准
仪表
可视化标准 空气
对象 管道
煤气
管道
VOLTAGE
220V
110V， 220V
旋转体
24
0
6
0kg/cm2
管道附着 基准
整理课件
可视化标准 油压油（ ）
油压油
冷却水
VELT,MOTOR
5M
1800mm
18
知识回顾 Knowledge Review
放映结束 感谢各位的批评指导！
谢 谢！
让我们共同进步
LINE间通道 宽度0.8~1.5M
照片
推拉门
黄色
房间出入门
整理课件
5
区分
可视化标准
定位
对象
双开门
照片
警示 线
清洗桶
整理课件
6
区分
可视化标准
对象
定位
50mm
电话机固定位置
50mm
10mm
固定电话
定位
50mm
易移动物品
50mm
文件夹等
整理课件
照片
7
区分
可视化标准
对象
照片
一般物料定位线：
定
（1）物料定位使用 黄色定位线，方框
为直角过渡。
整理课件
照片
9
区分
可视化标准
对象
参观通道边缘承台立柱
警示线标准：
车间参观通
（1）参观通道边缘承台
道
立柱用斑马线标识。
区划 线
（2）斑马线黄黑间隔
25CM。
（3）斑马线与通道平
5#路除尘立 柱承台
行。
配电柜及消防设施警示线 标准：
配电 柜
消防 设施
整理课件
照片
10
区分
可视化标准
配电柜及消防设施
定位用黄色胶带
对象
现场移动物品
如叉车，平板车 等
照片
消防设备区域
定位
如消防栓等
整理课件
14
区分
可视化标准
对象
照片
警示 线
使用虎纹线
车间，仓库 卷闸大门
警示 线
使用虎纹线
坑道
整理课件
15
区分
可视化标准
标识
安全警示标示牌
对象
照片
整理课件
16
区分
可视化标准
定位
对象
照片
定位
整理课件
17
对象 管道 管道 电源
基准规格 50 50 50 50 50 50 50
基准颜色
备注
红色地面时使 用黄黑虎纹线， 灭火器要使用 黄黑虎纹
红色
整理课件
3
画线的原则（三）
适用项目
基准规格 基准颜色
备注
配电柜
50
突出物 坑道周围
50
黄黑虎纹
50
线
整理课件
4
区分
可视化标准
区划线黄色ຫໍສະໝຸດ 主区划线黄色
LINE
对象
车间主要通道 宽度大于1.5M
整理课件
20
此课件下载可自行编辑修改，此课件供参考！ 部分内容来源于网络，如有侵权请与我联系删除！感谢你的观看！
整理课件
1
画线的原则（一）
适用项目
车间绿色参观道线
基准规格
100
现场物料定位线
100
基准颜色 黄色
仓库/车间区域线
50
可移动物(移动架台,工具车)
50
清扫工具类
50
门开闭线
25
小物品定位线
25
桌面物品定位线
10
黄色
备注
整理课件
2
画线的原则（二）
适用项目 闲置物 待修理品 灭火器 消防栓 垃圾桶 危险区域 警告警示
位 定位，线宽100MM。
（2）区域定位线大
小按物品、物料小
而定。
（3）区域定位线可
以为直角定位。
整理课件
8
区分
可视化标准
对象
特殊物料定位线：
定
1、卫生用品存放区 域线使用白色线线
位 宽50mm。
2、各区域线的大小
视摆放物品大小而
定，物品摆放与域
线距离为：30mm≤
距离≤50mm。
4、区域线四角可以
警示线标准：
定 位
对象
配 电 箱
消 防 设 施
整理课件
照片
11
区分
可视化标准
对象
定位
形迹管理
工具板
照片
仓库原料
整理课件
12
区分
可视化标准
黄色
定位
定位 黄色
间隙 5MM
间隙 10MM
对象
固定不移动物品 如桌子、架子等
圆形不移动物品 如垃圾桶、花盆
等
照片
定位
不良品区域
整理课件
13
区分 定位
可视化标准
仪表
可视化标准 空气
对象 管道
煤气
管道
VOLTAGE
220V
110V， 220V
旋转体
24
0
6
0kg/cm2
管道附着 基准
整理课件
可视化标准 油压油（ ）
油压油
冷却水
VELT,MOTOR
5M
1800mm
18
知识回顾 Knowledge Review
放映结束 感谢各位的批评指导！
谢 谢！
让我们共同进步
LINE间通道 宽度0.8~1.5M
照片
推拉门
黄色
房间出入门
整理课件
5
区分
可视化标准
定位
对象
双开门
照片
警示 线
清洗桶
整理课件
6
区分
可视化标准
对象
定位
50mm
电话机固定位置
50mm
10mm
固定电话
定位
50mm
易移动物品
50mm
文件夹等
整理课件
照片
7
区分
可视化标准
对象
照片
一般物料定位线：
定
（1）物料定位使用 黄色定位线，方框
为直角过渡。
整理课件
照片
9
区分
可视化标准
对象
参观通道边缘承台立柱
警示线标准：
车间参观通
（1）参观通道边缘承台
道
立柱用斑马线标识。
区划 线
（2）斑马线黄黑间隔
25CM。
（3）斑马线与通道平
5#路除尘立 柱承台
行。
配电柜及消防设施警示线 标准：
配电 柜
消防 设施
整理课件
照片
10
区分
可视化标准
配电柜及消防设施
定位用黄色胶带
对象
现场移动物品
如叉车，平板车 等
照片
消防设备区域
定位
如消防栓等
整理课件
14
区分
可视化标准
对象
照片
警示 线
使用虎纹线
车间，仓库 卷闸大门
警示 线
使用虎纹线
坑道
整理课件
15
区分
可视化标准
标识
安全警示标示牌
对象
照片
整理课件
16
区分
可视化标准
定位
对象
照片
定位
整理课件
17
对象 管道 管道 电源
基准规格 50 50 50 50 50 50 50
基准颜色
备注
红色地面时使 用黄黑虎纹线， 灭火器要使用 黄黑虎纹
红色
整理课件
3
画线的原则（三）
适用项目
基准规格 基准颜色
备注
配电柜
50
突出物 坑道周围
50
黄黑虎纹
50
线
整理课件
4
区分
可视化标准
区划线黄色ຫໍສະໝຸດ 主区划线黄色
LINE
对象
车间主要通道 宽度大于1.5M
整理课件
20
此课件下载可自行编辑修改，此课件供参考！ 部分内容来源于网络，如有侵权请与我联系删除！感谢你的观看！
