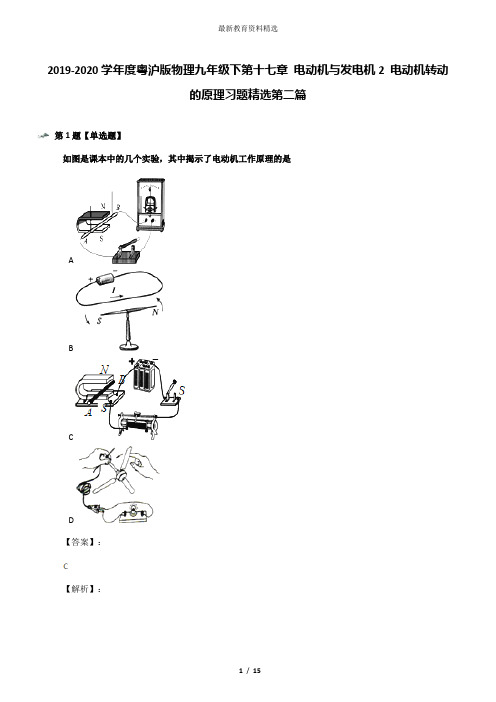

2019-2020学年度粤沪版物理九年级下第十七章电动机与发电机2 电动机转动的原理习题精选第二篇第1题【单选题】如图是课本中的几个实验，其中揭示了电动机工作原理的是ABCD【答案】：【解析】：第2题【单选题】如图所示是课本中的几个实验．演示磁场对通电导体有力的作用的是( ) A、B、C、D、【答案】：【解析】：第3题【单选题】如图所示的实验装置中，下列说法正确的是( )A、甲图说明电流对磁场有力的作用B、发电机是利用乙图原理制成的C、丙图说明异名磁极相互排斥D、丁图可以探究磁性强弱与电流大小的关系【答案】：【解析】：第4题【单选题】如图所示是直流电动机的模型，闭合开关后线圈顺时针转动．现要线圈逆时针转动，下列方法中可行的是( )A、只改变电流大小B、只改变电流方向C、对换磁极同时改变电流方向D、换用磁性更强的磁铁【答案】：【解析】：第5题【单选题】如图通过物理实验探究的规律与其应用对应正确的是( )A、电圈式话筒B、扬声机C、电流表D、在POS上刷卡【答案】：【解析】：第6题【填空题】实验小组的同学进行电磁学实验．（1）在如图1所示的实验中，当闭合开关后，可观察到磁场中金属棒ab在导轨上运动，这说明磁场对通电导体______（2）在如图2所示的实验中，闭合开关，保持蹄形磁体不动，若使导体AB沿______（选填“竖直”或“水平”）方向运动，则灵敏电流计的指针将发生偏转．这种现象叫做______ ．【答案】：【解析】：第7题【填空题】线圈abcd转动过程中经过图甲位置时，导线ab所受磁场力F的方向如图甲所示．当线圈经过图乙的位置时，流过导线ab的电流方向与图甲的______（选填“相同”或“相反”），请用箭头标出图乙中导线ab 所受磁场力的方向．【答案】：【解析】：第8题【填空题】扬声器的工作过程：如图所示，当音频电流使线圈中通过图中所示的电流时，线圈受到永久磁体的吸引向______运动；当线圈中通过相反方向的电流时，线圈受到永久磁体的______向______运动．由于通过线圈的电流是交流电流，它的方向不断变化，线圈就不断地振动，带动纸盆也来回______，于是扬声器就发出了声音．【答案】：【解析】：第9题【填空题】图(甲)是直流电动机模型(主要部件见文字说明)，图(乙)是自制简易电动机模型．现在主要讨论图(乙)简易电动机的制作与操作问题：（甲）（乙）（1）绕制线圈的铜丝外表有漆皮，必须对线圈引出线的两端(搁置于铜质弯钩的部位)进行刮漆处理，刮漆方法见放大图．按这种方法刮漆，目的是使线圈能够______，因此这一部位就相当于图(甲)中的______(填某一部件的名称)．（2）如果整个制作没有问题，但接上电源后线圈不动，这时应做哪些尝试?(说出两点即可)①______；②______．（3）通电后线圈能转动，如要改变转动方向，可采取的做法是：①______ ；②______．【答案】：【解析】：第10题【填空题】如图所示，直导线通电时发生偏转，说明______对电流有力的作用．可以利用这个原理制作______（电动机/发电机）．如果只改变电流方向，直导线偏转方向______A磁场B电动机C改变【答案】：【解析】：第11题【填空题】1820年丹麦物理学家奥斯特发现了电流的______效应。

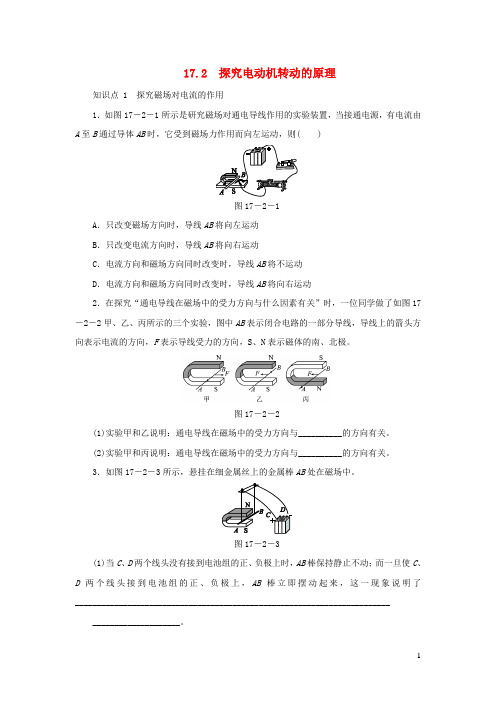

17.2 探究电动机转动的原理知识点 1 探究磁场对电流的作用1．如图17－2－1所示是研究磁场对通电导线作用的实验装置，当接通电源，有电流由A至B通过导体AB时，它受到磁场力作用而向左运动，则( )图17－2－1A．只改变磁场方向时，导线AB将向左运动B．只改变电流方向时，导线AB将向右运动C．电流方向和磁场方向同时改变时，导线AB将不运动D．电流方向和磁场方向同时改变时，导线AB将向右运动2．在探究“通电导线在磁场中的受力方向与什么因素有关”时，一位同学做了如图17－2－2甲、乙、丙所示的三个实验，图中AB表示闭合电路的一部分导线，导线上的箭头方向表示电流的方向，F表示导线受力的方向，S、N表示磁体的南、北极。

图17－2－2(1)实验甲和乙说明：通电导线在磁场中的受力方向与__________的方向有关。

(2)实验甲和丙说明：通电导线在磁场中的受力方向与__________的方向有关。

3．如图17－2－3所示，悬挂在细金属丝上的金属棒AB处在磁场中。

图17－2－3(1)当C、D两个线头没有接到电池组的正、负极上时，AB棒保持静止不动；而一旦使C、D两个线头接到电池组的正、负极上，AB棒立即摆动起来，这一现象说明了________________________________________________________________________ ____________________。

(2)细心的同学还会注意到，当C、D两个线头分别接电池组的正、负两极时，金属棒相对蹄形磁体向里摆动，而如果将两个线头对调一下再接电池组的正、负两极，则看到金属棒相对蹄形磁体向外摆动，这一现象说明了____________________________________________。

(3)如果将C、D两个线头分别接电池组的正、负两极，而把蹄形磁体上下翻转一下(S 极在上)，则金属棒也相对蹄形磁体向外摆动，这一现象说明了________________________________________________________________________。

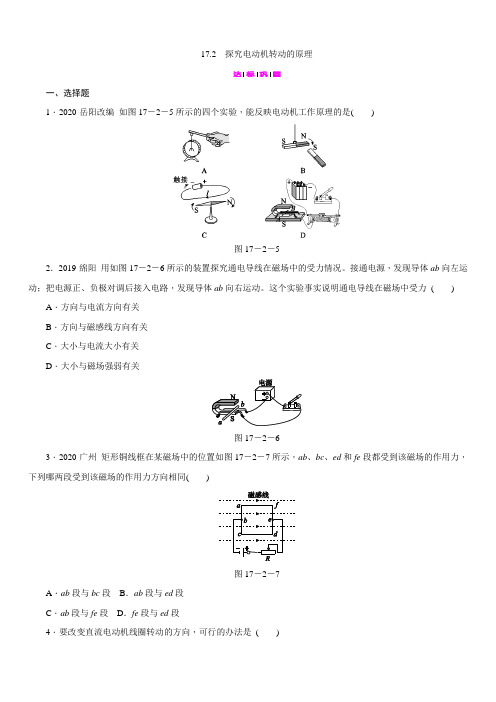

17.2探究电动机转动的原理一、选择题1．2020·岳阳改编如图17－2－5所示的四个实验，能反映电动机工作原理的是()图17－2－52．2019·绵阳用如图17－2－6所示的装置探究通电导线在磁场中的受力情况。

接通电源，发现导体ab向左运动；把电源正、负极对调后接入电路，发现导体ab向右运动。

这个实验事实说明通电导线在磁场中受力() A．方向与电流方向有关B．方向与磁感线方向有关C．大小与电流大小有关D．大小与磁场强弱有关图17－2－63．2020·广州矩形铜线框在某磁场中的位置如图17－2－7所示，ab、bc、ed和fe段都受到该磁场的作用力，下列哪两段受到该磁场的作用力方向相同()图17－2－7A．ab段与bc段B．ab段与ed段C．ab段与fe段D．fe段与ed段4．要改变直流电动机线圈转动的方向，可行的办法是()A．改变电流的大小B．改变磁场的强弱C．只改变电流方向D．同时改变电流方向和磁场方向5．要想使一台直流电动机的转速增大，下列方法中不可行的是()A．对调磁极的位置B．增大线圈中的电流C．增大电动机的供电电压D．换用磁性更强的磁体6．直流电动机转子中的线圈通过换向器、电刷和直流电源相连接，这里换向器与电刷的作用是()A．不断改变电流的方向，使线圈能够完成正、反转动B．适时地自动改变电流的方向，使线圈始终向一个方向转动C．不断地改变磁场的方向以改变线圈转动的方向D．不断地改变磁场的方向，使线圈始终向一个方向转动7．小明将直流电动机模型接入电路，闭合开关后，发现电动机不工作。

他用手轻轻地碰了一下线圈后，直流电动机模型开始正常转动，其开始不工作的原因可能是()A．直流电动机的铜半环与电刷接触不良B．电源电压太低C．线圈刚好处于平衡位置D．线圈中的电流太小8．2019·扬州如图17－2－8所示为直流电动机的工作原理图，下列分析正确的是()图17－2－8A．改变磁场方向可以改变线圈转动的方向B．电动机通电后不转，一定是电路断路C．电动机工作过程中，消耗的电能全部转化为机械能D．线圈连续转动是靠电磁继电器来实现的二、填空题9．2019·徐州两个磁体之间有力的作用，同名磁极相互________；通电导线能使小磁针发生偏转，这是因为通电导线周围存在________；如图17－2－9所示，把通电导线放在两个磁极中间，磁极对导线的力垂直指向纸里，如果导线中电流方向相反，则磁极对导线的力垂直指向________(选填“纸里”或“纸外”)。

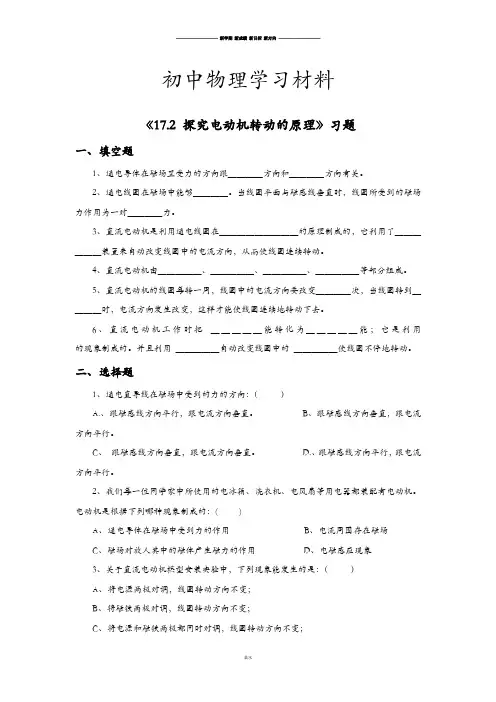

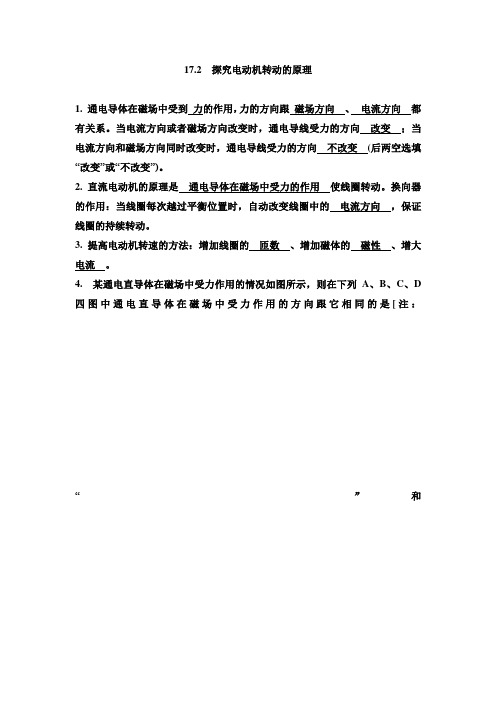

17.2探究电动机转动的原理1. 通电导体在磁场中受到力的作用，力的方向跟磁场方向、电流方向都有关系。

当电流方向或者磁场方向改变时，通电导线受力的方向改变；当电流方向和磁场方向同时改变时，通电导线受力的方向不改变(后两空选填“改变”或“不改变”)。

2. 直流电动机的原理是通电导体在磁场中受力的作用使线圈转动。

换向器的作用：当线圈每次越过平衡位置时，自动改变线圈中的电流方向，保证线圈的持续转动。

3. 提高电动机转速的方法：增加线圈的匝数、增加磁体的磁性、增大电流。

4. 某通电直导体在磁场中受力作用的情况如图所示，则在下列A、B、C、D 四图中通电直导体在磁场中受力作用的方向跟它相同的是[注：“”和“”表示导体中的电流方向相反]( C )5. 扬声器是把电信号转化为声音信号的装置，它是利用通电导体在磁场中受力的作用的原理制成的。

6. 小明用如图所示的实验装置探究“磁场对通电直导线的作用”。

闭合开关S，原本静止的轻质硬直导线AB水平向右运动。

要使AB水平向左运动，下列措施中可行的是( D )A．将A、B两端对调B．将滑动变阻器的滑片P向右移动C．换用磁性更强的蹄形磁体D．将蹄形磁体的N、S极对调7. 课堂上，老师做了如图所示的演示实验，给直导线(铝棒)通电，观察到直导线运动起来。

(1)此实验现象说明磁场对通电导体有力的作用，电动机就是利用这种原理制成的。

(2)判断“有力的作用”的依据是 C (填字母)。

A．力是维持物体运动的原因B．一切物体都有惯性C．物体运动状态改变时，一定受到力的作用(3)好奇的李真将实验台上的电源两极对调，观察到直导线的运动情况跟老师演示的直导线的运动方向相反，此现象说明通电导体在磁场中受力的方向跟电流方向有关。

(4)若将磁极上下对调，观察直导线的运动情况，这样操作是为了研究通电导体在磁场中受力方向与磁场方向是否有关。

8. 如图所示，在电动机的工作过程中，“换向器”起到了关键的作用，它能使线圈刚刚转过平衡位置时就自动改变线圈中的电流方向，从而实现通电线圈在磁场中的连续转动。

17.2 探讨电动机转动的原理知识点1探讨磁场对电流的作用1.(2016·广西河池中考)图示为探讨“磁场对通电导线的作用”的实验装置,当闭合开关S时,导线ab中电流的方向是从a到b (选填“a到b”或“b到a”),导线ab受到磁场力的作用而向左运动,若是只改变电流方向,那么导线ab将向右运动。

2.导学号39384029(多项选择)如图在探讨通电导体在磁场中受力方向与什么方向有关时,一名同窗做了如下图的三个实验,图中AB表示闭合电路的一部份导体,导体上箭头表示电流方向,F表示导体受力方向,N、S表示U形磁铁的南北极,那么(AD)A.通过(a)(b)说明通电导体在磁场中受力方向与电流方向有关B.通过(b)(c)说明通电导体在磁场中受力方向与电流方向有关C.通过(b)(c)说明通电导体在磁场中受力方向与磁场方向有关D.通过(a)(c)说明通电导体在磁场中受力方向与磁场方向有关3.通电线圈在磁场里受力转动的现象说明(B)A.电能转化为内能B.电能转化为机械能C.机械能转化为电能D.内能转化为电能4.将通电线圈放在磁场中,通电线圈会受力转动。

如下图,其中图甲标出了通电线圈的转动方向,和图甲线圈的转动方向相同的是(C)A.只有图乙的线圈B.只有图丙的线圈C.只有图丁的线圈D.图乙和图丙的线圈知识点2换向器的作用5.通电导体在磁场中会受到力的作用,通电线框在磁场中会发生转动,电动机确实是依照这一现象制造的,直流电动机的线圈刚转过平稳位置时,靠换向器来自动改变线圈里的电流方向,使它继续转动。

6.(2016·湖南桃源县期末)直流电动机换向器的作用是(B)A.改变线圈的转动方向B.改变线圈中的电流方向C.改变磁感线的方向D.以上作用同时存在知识点3直流电动机的工作原理7.直流电动机利用通电线圈在磁场中受力能够转动的原理制成。

直流电动机的换向器的作用是每当线圈转过平稳位置时,它就能够自动改变电流的方向,使线圈不断地转动。
