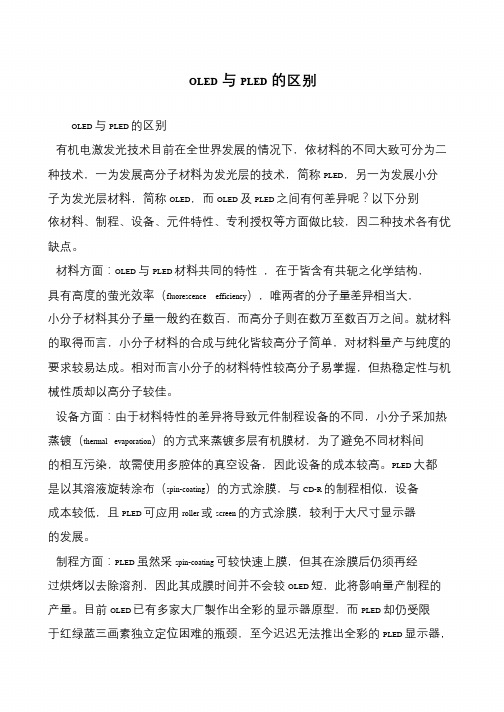

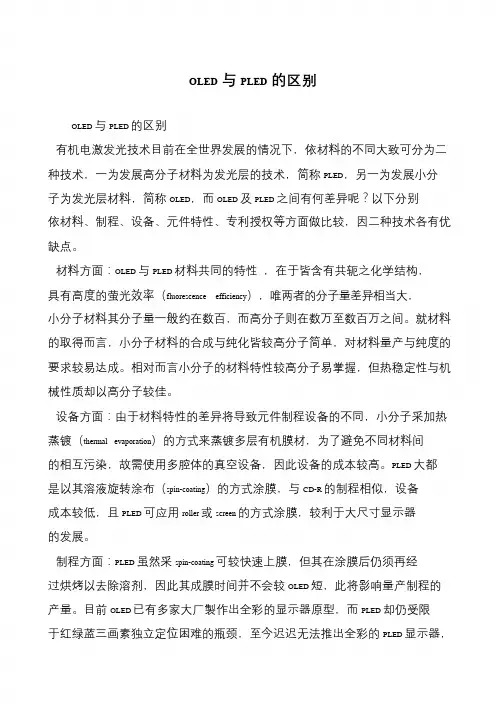

OLED与PLED的区别OLED 与PLED 的区别有机电激发光技术目前在全世界发展的情况下,依材料的不同大致可分为二种技术,一为发展高分子材料为发光层的技术,简称PLED,另一为发展小分子为发光层材料,简称OLED,而OLED 及PLED 之间有何差异呢?以下分别依材料、制程、设备、元件特性、专利授权等方面做比较,因二种技术各有优缺点。
材料方面:OLED 与PLED 材料共同的特性,在于皆含有共轭之化学结构,具有高度的萤光效率(fluorescence efficiency),唯两者的分子量差异相当大,小分子材料其分子量一般约在数百,而高分子则在数万至数百万之间。
就材料的取得而言,小分子材料的合成与纯化皆较高分子简单,对材料量产与纯度的要求较易达成。
相对而言小分子的材料特性较高分子易掌握,但热稳定性与机械性质却以高分子较佳。
设备方面:由于材料特性的差异将导致元件制程设备的不同,小分子采加热蒸镀(thermal evaporation)的方式来蒸镀多层有机膜材,为了避免不同材料间的相互污染,故需使用多腔体的真空设备,因此设备的成本较高。
PLED 大都是以其溶液旋转涂布(spin-coating)的方式涂膜,与CD-R 的制程相似,设备成本较低,且PLED 可应用roller 或screen 的方式涂膜,较利于大尺寸显示器的发展。
制程方面:PLED 虽然采spin-coating 可较快速上膜,但其在涂膜后仍须再经过烘烤以去除溶剂,因此其成膜时间并不会较OLED 短,此将影响量产制程的产量。
目前OLED 已有多家大厂製作出全彩的显示器原型,而PLED 却仍受限于红绿蓝三画素独立定位困难的瓶颈,至今迟迟无法推出全彩的PLED 显示器,。
薄膜晶体管TFT是指液晶显示器上的每一液晶象素点都是由集成在其后的薄膜晶体管来驱动。
从而可以做到高速度高亮度高对比度显示屏幕信息。
TFT属于有源矩阵液晶显示器。
补充:TFT是指薄膜晶体管,意即每个液晶像素点都是由集成在像素点后面的薄膜晶体管来驱动,从而可以做到高速度、高亮度、高对比度显示屏幕信息,是目前最好的LCD彩色显示设备之一,其效果接近CRT 显示器,是现在笔记本电脑和台式机上的主流显示设备。
TFT的每个像素点都是由集成在自身上的TFT来控制,是有源像素点。
因此,不但速度可以极大提高,而且对比度和亮度也大大提高了,同时分辨率也达到了很高水平。
TFT屏幕,它也是目前中高端彩屏手机中普遍采用的屏幕,分65536色及26万色,1600万色三种,其显示效果非常出色LCD概述LCD液晶显示器是Liquid Crystal Display的简称,LCD的构造是在两片平行的玻璃当中放置液态的晶体,两片玻璃中间有许多垂直和水平的细小电线,透过通电与否来控制杆状水晶分子改变方向,将光线折射出来产生画面。
比CRT要好的多,但是价钱较其贵。
LCD液晶投影机是液晶显示技术和投影技术相结合的产物,它利用了液晶的电光效应,通过电路控制液晶单元的透射率及反射率,从而产生不同灰度层次及多达1670百万种色彩的靓丽图像。
LCD投影机的主要成像器件是液晶板。
LCD投影机的体积取决于液晶板的大小,液晶板越小,投影机的体积也就越小。
根据电光效应,液晶材料可分为活性液晶和非活性液晶两类,其中活性液晶具有较高的透光性和可控制性。
液晶板使用的是活性液晶,人们可通过相关控制系统来控制液晶板的亮度和颜色。
与液晶显示器相同,LCD 投影机采用的是扭曲向列型液晶。
LCD投影机的光源是专用大功率灯泡,发光能量远远高于利用荧光发光的CRT投影机,所以LCD投影机的亮度和色彩饱和度都高于CRT投影机。
LCD投影机的像元是液晶板上的液晶单元,液晶板一旦选定,分辨率就基本确定了,所以LCD投影机调节分辨率的功能要比CRT投影机差。

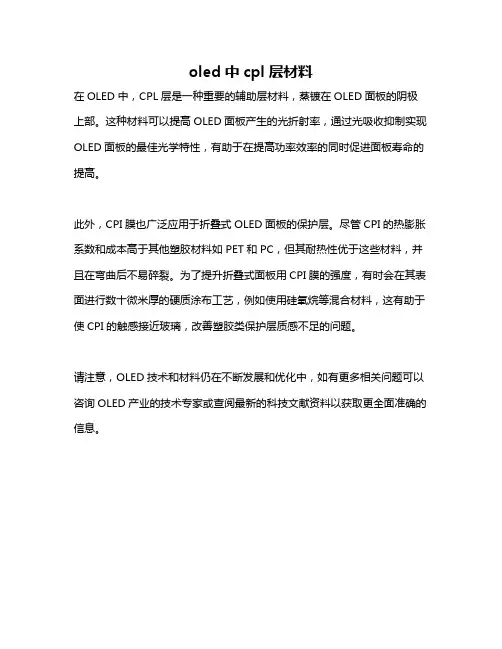

oled中cpl层材料
在OLED中,CPL层是一种重要的辅助层材料,蒸镀在OLED面板的阴极上部。
这种材料可以提高OLED面板产生的光折射率,通过光吸收抑制实现OLED面板的最佳光学特性,有助于在提高功率效率的同时促进面板寿命的提高。
此外,CPI膜也广泛应用于折叠式OLED面板的保护层。
尽管CPI的热膨胀系数和成本高于其他塑胶材料如PET和PC,但其耐热性优于这些材料,并且在弯曲后不易碎裂。
为了提升折叠式面板用CPI膜的强度,有时会在其表面进行数十微米厚的硬质涂布工艺,例如使用硅氧烷等混合材料,这有助于使CPI的触感接近玻璃,改善塑胶类保护层质感不足的问题。
请注意,OLED技术和材料仍在不断发展和优化中,如有更多相关问题可以咨询OLED产业的技术专家或查阅最新的科技文献资料以获取更全面准确的信息。
OLED基础知识汇总OLED(Organic Light-Emitting Diode,有机发光二极管)是一种新型的发光材料和显示技术。
相比于传统的液晶显示技术,OLED具有自发光、视角广、高对比度、响应速度快、薄柔等优点,因此在显示领域有广泛的应用前景。
本文将会对OLED的基础知识进行汇总,包括OLED的原理、结构、分类以及优缺点等方面。
1. OLED原理:OLED是一种由有机分子构成的薄膜发光材料,通过对外加电场的激发,有机材料发生电子转移,产生激子(电荷对)。
当激子再次分离时,从高能级到低能级的电子释放出能量,发光的同时也生成辅助电流。
这种电激发发光的方式称为电致发光(Electroluminescence)。
2.OLED结构:OLED通常由玻璃基板、透明导电层(ITO)、有机发光层、电子注入层和金属电极组成。
有机发光层可以分为发光层(EML)、辅助传输层(ETL)和电子输运层(HTL)。
金属电极用于向有机材料输送电子。
3.OLED分类:根据有机材料的不同,OLED可以分为分子型OLED (MOLED)和聚合物型OLED(POLED)。
MOLED使用有机小分子作为发光材料,POLED使用有机高分子作为发光材料。
MOLED在发光效率、寿命和响应速度方面表现优异,而POLED则具有更大的灵活性和可塑性。
4.OLED优点:-自发光:OLED不需要背光模组,每个像素都是自己发光的,节省能源。
-视角广:OLED的发光机制决定了它在各种角度下都能保持较好的亮度和颜色表现。
-高对比度:OLED的黑色是真正的纯黑色,可以实现无限对比度。
-响应速度快:OLED的响应速度更快,适合用于显示动态图像和视频。
-薄柔:OLED是非常薄的,适合应用于柔性显示和曲面显示。
5.OLED缺点:-有机材料的稳定性较差:OLED的有机材料对湿度、氧气和紫外线等环境因素比较敏感,容易导致寿命降低。
-燃烧问题:由于OLED使用的是有机材料,当出现电气故障时,可能会发生燃烧。
oled有机发光材料类型【实用版】目录1.OLED 简介2.OLED 有机发光材料的类型3.OLED 发光原理4.OLED 材料的应用领域5.OLED 产业发展现状及前景正文一、OLED 简介OLED(Organic Light Emitting Diode,有机发光二极管)是一种无背光源、无液晶的自发光显示技术,具有优异的色彩饱和度、对比度和反应速度。
由于材质更加轻薄,可透明、可柔性,OLED 能够实现多样化的设计。
二、OLED 有机发光材料的类型OLED 有机发光材料主要包括以下几种类型:1.小分子有机发光材料:如磷光材料、荧光材料等。
2.高分子有机发光材料:也称为高分子发光二极管(PLED),由英国剑桥大学的杰里米·伯勒德及其同事首先发现。
聚合物大多由小的有机分子以链状方式结合在一起,以旋涂法形成高分子有机发光二极管。
3.量子点材料:量子点是一种半导体纳米颗粒,具有粒径大小对光谱发射的调控特性。
量子点材料在 OLED 中主要作为发光层材料使用,能够实现高色域、高色饱和度的显示效果。
三、OLED 发光原理OLED 的发光原理主要是通过有机发光材料在电场作用下产生载流子,并在发光层内实现电子和空穴的复合,从而产生光子。
有机发光材料的种类和特性决定了 OLED 的发光颜色和性能。
四、OLED 材料的应用领域OLED 材料广泛应用于各种显示技术,如手机、电视、电脑等显示器件,以及可穿戴设备、智能硬件等新兴领域。
此外,OLED 还在照明领域展现出巨大的潜力。
五、OLED 产业发展现状及前景当前,全球 OLED 产业格局以韩国为代表的国外企业占据主导地位,我国企业如维信诺、京东方等也在逐步崛起。
随着 OLED 技术的不断成熟和市场需求的提升,我国 OLED 产业有望实现快速发展,并在全球竞争中占据有利地位。
高分子材料在光电领域中的应用与研究随着科技的不断发展和进步,高分子材料的应用越来越广泛,其中在光电领域中的应用也越来越受到人们关注。
本文将介绍高分子材料在光电领域中的应用和研究现状。
一、高分子材料在光电器件中的应用1. OLED(有机发光二极管)OLED是一种将有机材料置于电极间的器件,利用其自身的发光原理来制造出可视化的屏幕。
OLED相比于LCD等传统显示器材料,有着自发光、自发色、响应速度快、视角广等优点。
而其中的核心是发光材料,常用的有高分子材料。
高分子材料的特点是具有较高的发光亮度、较长的寿命、较宽的发光光谱范围。
近年来,OLED经过不断的改进和研究,发展迅速,已经广泛应用于智能手机、电视、灯具等领域。
2. PLED(聚合物发光器件)PLED是将聚合物薄膜作为发光材料,制成LED的器件。
与OLED相比,PLED的优点是制造简单、成本低,且在柔性显示领域具有得天独厚的优势。
而其中,高分子材料的稳定性、发光效率以及加工性等方面是制造高性能PLED的关键因素。
近年来,PLED技术不断地发展和完善,已广泛应用于柔性屏幕、照明等领域。
3. 光电传感器光电传感器是一种将光信号与电信号相互转换的器件。
其核心是光敏元件,其中像是PD(光电二极管)和PSD(位置感应光敏电池)等成熟产品中,高分子绝缘材料的应用占了很大的比例。
高分子绝缘材料因其性能稳定、耐腐蚀、成本低廉等特点,被广泛应用于PD和PSD等器件的包装中,保证器件的环境稳定性和电性能,提高器件的性能和寿命。
二、高分子材料在光电器件中的研究现状1. 发光聚合物的研究发光聚合物是一种具有光电功能的新型高分子材料,其具有发光亮度高、发光效率高、寿命长、颜色鲜艳等特点。
这类材料应用于OLED、PLED和生物传感器等领域的研究已经有了一定的突破。
2. 柔性高分子材料的研究柔性高分子材料是一种具有高柔性和高韧性的高分子材料,广泛应用于折叠屏幕、可穿戴设备以及人体植入物等领域。
