智慧城市视频监控系统解决方案1324目录背景需求方案设计部署应用方案优势背景分析金华男子扶老人案9月2日，一金华男子见义勇为，扶起身后骑车摔倒的老人，却反被讹诈成肇事者，事发现场天眼故障，使男子百口莫辩。
四天后，交警通过调取事发路段店家监控，证实了男子未撞到老人，还给男子清白。
视频监控是取证的关键！昆山龙哥案8月27日，江苏昆山，一宝马车想抢自行车道行驶，并压白线逼停正常行驶的电动车。
双方争执不下。
宝马车主甚至从车上拿出刀对电动车主进行挥砍。
不料刀不慎掉落，电动车主捡起反向宝马车主砍去。
需求分析采传存控显采集单一场景图像采集到7*24小时全天候采集传输小路数、单一网络传输到大路数、复杂联网存储低吞吐、地可靠到高吞吐、高可靠控制云镜、上墙控制到视图控制、联动控制显示能看、看得见到看得清、看的全1324目录背景分析方案设计部署应用方案优势系统架构☐前端•各类IPC•卡口☐传输网络•有线传输•无线传输☐监控中心•服务器•中心存储•解码拼控•大屏显示•配套设施前端结构枪机筒机半球球机鹰眼产品图产品特点镜头可选护罩可选一体化设计自带红外补光IP66等级安装方便美观360度全方位快速定位多传感器图像自动拼接适用场景专业定点监控室内外通用场景室内监控大场景无死角监控大场景全局监控前端接入传输网络监控中心前端选型设计2006200W 星光2013200W•高分辨率是智能效果的保障•400W 是兼顾低照度效果和性价比的最佳方案2018战略转折点400W 星光前端主推分辨率—400W 星光前端接入传输网络监控中心接入交换机接入交换机接入交换机接入交换机接入交换机接入交换机接入交换机核心交换机客户端LCD 大屏综合平台控制中心中心机房前端系统二层架构，适用于视频监控路数低于200的情况核心交换机汇聚交换机汇聚交换机接入交换机接入交换机接入交换机接入交换机接入交换机接入交换机接入交换机客户端LCD 大屏综合平台控制中心总控机房分控机房前端系三层架构，适用于视频监控路数大于200的情况•针对移动监控、移动终端应用和大范围覆盖1、3G/4G 传输•针对定向传输的中长距离覆盖场景2、无线网桥•针对企业园区、商业综合体等区域性场景中不便进行布线的点位3、WIFI 方式无线网桥（接收端）无线网桥（发送端）前端接入传输网络监控中心核心交换机显示大屏图例光纤网线视频线LAN网络键盘平台服务器群视频综合平台监控管理终端存储设备•配套和集成智能机柜•机柜配套设施•供配电配套设施•消防配套设施•防雷接地配套设施•动力环境配套设施•综合布线配套设施4集成智能机柜•大屏显示：LCD/LED3画面风割、开窗漫游视频格式转换大屏拼接•解码拼控：视频综合平台，解码、拼控、上墙于一体2视频编码解码CVR云存储NVR•存储：可靠的监控存储服务，•完善的数据保护机制微视云1监控中心设计前端接入传输网络监控中心中小型项目集中存储—CVR/微视云集中存储—标准云存储产品类型：NVR现场分布式存储，安全稳定，部署灵活，性价比高产品类型：CVR/微视云物理介质集中存储监控中心，管理方便，数据可靠、安全，容易实现数据的大规模共享和应用分布存储—NVR大中型项目产品类型：标准云存储以流式数据结构创新地进行视频存储，灵活运用集群化、虚拟化存储技术，满足大规模安防监控项目前端接入传输网络监控中心小型项目◆解码拼控部分采用包含解码、控制、拼控等功能集于一体的视频综合平台传统技术模式改进技术架构前端接入传输网络监控中心LCD 液晶显示单元，显示效果好，能耗低，适用性场景广泛低功耗重量轻寿命长无辐射安装方便快捷占用空间小LED 无拼缝，色彩鲜艳，展示效果好，适用高端舞台无缝拼接超高对比度纳米级响应时间色域宽广操作便捷根据不同应用场景和用户喜好选择前端接入传输网络监控中心1324目录背景分析方案设计部署应用方案优势布建思路人员管控线车辆管控线全局感知面周界防范圈重点区域防范◆参照平安城市的布点理念，针对园区型场景提出“圈线面点”的布建思路监控中心周界防范•多重探测•减少误报•自动弹窗•实时追溯周界防范人员管控车辆管控全局感知重点布控监控中心视频周界防范特色技术——去误报轻智能“警戒”系列摄像机基于深度学习硬件及算法的人体/车体精确分类检测，实现事中精准报警事后快速检索声光警戒一体，事中震慑，有效干预警戒灯喇叭监控中心客户端超脑NVR高清 IPC····前端方案适用于新建项目，后端方案适用于改造项目周界防范人员管控车辆管控全局感知重点布控监控中心在离岗检测周界防范人员管控车辆管控全局感知重点布控岗亭值班人员离岗检测：实时预警◆离岗事件：•2018年1月XX日XX时XX，XXX岗亭人员离岗，离岗时间XXX分钟•录像链接•通过摄像机实时查看在岗情况在岗查看在岗区域•联动报警在岗实时查看离岗检测离岗事件记录为实时查看和全天候监控岗亭值班人员值班情况，防止擅自离岗，预防因擅自离岗造成的安全事故，提升岗亭值班人员工作规范效果预览离岗检测•通过智能分析，检测岗亭值班人员是否离岗监控中心重点人员布控周界防范人员管控车辆管控全局感知重点布控电梯园区道路楼道大厅大楼出入口大门正门大门侧门辅楼正门人脸比对相机人脸抓拍相机监控中心楼道监控◆使用走廊模式相机，有效监控区域显著提升周界防范人员管控车辆管控全局感知重点布控监控中心内部道路车辆抓拍“神捕”系列卡口抓拍单元车牌识别、车型识别时间、地点、方向车速检测、车辆车速行驶实时报警过车信息记录超速检测设置车辆黑名单，实时管控违法车辆车辆黑名单管理园区内部车辆管理周界防范人员管控车辆管控全局感知重点布控监控中心全局感知周界防范人员管控车辆管控全局感知重点布控监控中心非授权人员布控重要办公室财务室核心机房档案、资料室1、未授权在严控区域出现时，产生报警事件进行上报，中心查看报警信息，及时处理2、已授权人员出现时，不报警周界防范人员管控车辆管控全局感知重点布控监控中心食堂茶座会客厅商超楼内公共区域监控周界防范人员管控车辆管控全局感知重点布控监控中心监控中心图上监控监控中心可在地图上对监控点进行预览、回放。
论智慧城市中的智能视频监控系统设计随着信息技术的不断进步和智能化的不断渗透到各个领域，智慧城市建设也成为了当前城市建设的主题之一。
而其中最重要的一项就是智能视频监控系统的设计。
本文将围绕这一主题，探讨智慧城市中的智能视频监控系统设计。
一、智能视频监控系统的意义智慧城市的建设离不开信息技术和智能化，而智能视频监控系统作为智慧城市的重要组成部分，扮演着至关重要的角色。
首先，智能视频监控系统可以提高城市治理效率。
通过安装摄像头和监控设备，可以实时监控城市街道、公共场所等区域，及时发现和处理危险事件，加速城市管理决策的制定和实施，提高工作效率和精度。
其次，智能视频监控系统可以提高城市的安全性。
在城市发展中，即使加强警力的投入，也难以覆盖到每个角落。
而借助智能视频监控系统，可以在城市中建立起一张涵盖面广、监管全面的网络，及时发现和处理违法、危险事件，增强公共安全感。
最后，智能视频监控系统还可以加大城市的犯罪预防力度。
因为犯罪者往往会考虑到被摄像头拍摄的因素，倘若在城市中广泛布置监控设备，可以有效地降低犯罪率，从而保护城市的社会和谐。
二、智能视频监控系统设计的要素智能视频监控系统设计要从哪些方面考虑呢？以下是本文提供的一些参考要点：1.设备方案的设计：应该考虑到初期需要安装的摄像头数量、分辨率、存储能力等要素，从而设计出相应的硬件方案，例如服务器、存储设备等。
此外，设备方案还需要考虑从实现的角度出发，合理分配每个设备的功能。
2.视频流的传输：由于视频数据量较大，因此在视频传输方案上需要考虑网络带宽问题，以及视频压缩算法选择等方面的问题，同时协议和插件的选用也需要考虑兼容性和开发成本。
3.后台管理平台的设计：后台管理平台要支持视频监控的实时监视、录制、回放功能，而且要模块化设计，任何一个功能的扩展和改变不会对整个系统造成影响。
4.视频监控数据的处理：视频监控系统可以采用深度学习、人工智能及物联网技术等，对监控数据进行预处理、过滤、分析及呈现，提高相应的效率。
智慧城市公共安全视频监控系统维护手册第一章：概述 (3)1.1 智慧城市公共安全视频监控系统简介 (3)1.2 维护手册的目的与意义 (3)第二章：系统架构与组成 (4)2.1 系统架构概述 (4)2.2 主要组成部分 (4)2.3 关键技术介绍 (4)第三章：日常维护与管理 (5)3.1 日常检查与保养 (5)3.1.1 设备运行状态检查 (5)3.1.2 设备清洁与润滑 (5)3.1.3 零部件检查与更换 (5)3.1.4 电气系统检查 (5)3.1.5 安全防护设施检查 (5)3.2 维护流程与标准 (6)3.2.1 维护计划制定 (6)3.2.2 维护前准备 (6)3.2.3 维护实施 (6)3.2.4 维护后验收 (6)3.2.5 维护记录与反馈 (6)3.3 故障处理与应急响应 (6)3.3.1 故障分类与处理 (6)3.3.2 应急响应 (6)第四章：硬件设备维护 (7)4.1 摄像机维护 (7)4.2 存储设备维护 (7)4.3 网络设备维护 (7)第五章：软件系统维护 (8)5.1 系统软件更新与升级 (8)5.2 数据备份与恢复 (9)5.3 系统安全防护 (9)第六章：视频监控中心管理 (10)6.1 监控中心运行维护 (10)6.1.1 硬件设备维护 (10)6.1.2 软件系统维护 (10)6.1.3 网络维护 (10)6.2 数据存储与调用 (10)6.2.1 数据存储 (10)6.2.2 数据调用 (10)6.3 人员培训与管理 (11)6.3.1 人员培训 (11)6.3.2 人员管理 (11)第七章：网络安全防护 (11)7.1 网络安全策略 (11)7.2 防火墙与入侵检测 (11)7.2.1 防火墙技术 (12)7.2.2 入侵检测技术 (12)7.3 网络病毒防护 (12)第八章：故障排除与维修 (13)8.1 常见故障分析与处理 (13)8.2 维修流程与操作 (13)8.3 故障预防与改善 (14)第九章：系统功能优化 (14)9.1 系统功能评估 (14)9.1.1 功能评估指标 (14)9.1.2 功能评估方法 (15)9.2 系统功能优化策略 (15)9.2.1 硬件优化 (15)9.2.2 软件优化 (15)9.2.3 系统架构优化 (15)9.3 功能优化实施与监控 (15)9.3.1 制定优化计划 (15)9.3.2 实施优化措施 (15)9.3.3 监控优化效果 (16)9.3.4 持续优化 (16)9.3.5 功能优化文档 (16)第十章：项目管理与维护 (16)10.1 项目管理流程 (16)10.2 维护合同与验收 (16)10.3 维护团队建设与管理 (17)第十一章：法律法规与政策 (17)11.1 相关法律法规介绍 (17)11.1.1 民法典 (17)11.1.2 劳动法 (17)11.1.3 公司法 (18)11.1.4 知识产权法 (18)11.2 政策对维护工作的影响 (18)11.2.1 政策引导 (18)11.2.2 政策激励 (18)11.2.3 政策约束 (18)11.3 法律风险防范 (18)11.3.1 法律法规培训 (19)11.3.2 合规管理 (19)11.3.3 法律顾问制度 (19)11.3.4 争议解决 (19)第十二章：未来发展与服务 (19)12.1 智慧城市公共安全视频监控系统发展趋势 (19)12.2 维护服务创新 (19)12.3 用户需求与满意度调查 (20)第一章：概述1.1 智慧城市公共安全视频监控系统简介科技的飞速发展和城市化进程的不断推进，智慧城市已经成为现代城市发展的重要趋势。

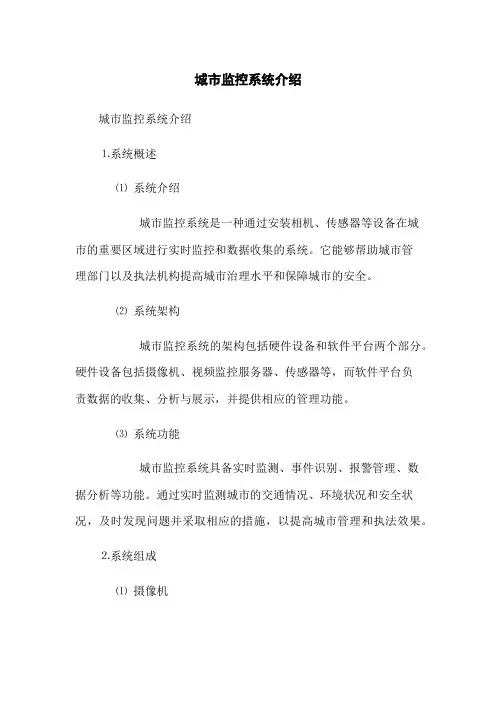

城市监控系统介绍城市监控系统介绍⒈系统概述⑴系统介绍城市监控系统是一种通过安装相机、传感器等设备在城市的重要区域进行实时监控和数据收集的系统。
它能够帮助城市管理部门以及执法机构提高城市治理水平和保障城市的安全。
⑵系统架构城市监控系统的架构包括硬件设备和软件平台两个部分。
硬件设备包括摄像机、视频监控服务器、传感器等，而软件平台负责数据的收集、分析与展示，并提供相应的管理功能。
⑶系统功能城市监控系统具备实时监测、事件识别、报警管理、数据分析等功能。
通过实时监测城市的交通情况、环境状况和安全状况，及时发现问题并采取相应的措施，以提高城市管理和执法效果。
⒉系统组成⑴摄像机摄像机是城市监控系统的基础设备，通常分为固定摄像机和云台摄像机。
它们通过视频信号将实时的画面传输到视频监控服务器。
⑵视频监控服务器视频监控服务器负责接收和存储摄像机传输的视频信号，并提供视频回放和数据查询等功能。
⑶传感器传感器用于监测城市的环境状况，如大气污染、噪音、温度等。
它们将采集到的数据传输到数据采集服务器，供系统进行分析和展示。
⑷数据采集服务器数据采集服务器负责接收和存储传感器传输的数据，并提供数据查询和分析功能。
⑸软件平台软件平台负责整合和管理城市监控系统的硬件设备和数据，提供实时监控、事件识别、报警管理和数据分析等功能。
⑹控制中心控制中心是城市监控系统的核心部分，承担着系统的监控和管理任务。
操作员可以通过控制中心对系统进行实时监控和数据分析，并采取相应的措施。
⒊系统应用⑴交通管理城市监控系统可以实时监测交通状况，如交通流量、拥堵情况等，并通过数据分析提供交通优化建议。
⑵公共安全城市监控系统可以通过实时监测和事件识别功能提供相关的安全预警，并支持执法机构进行追踪和调查。
⑶环境监测城市监控系统可以监测城市环境状况，如空气质量、噪音等，并及时报警和采取相应的措施。
⑷城市管理城市监控系统可以帮助城市管理部门进行城市综合管理和决策支持，提高城市治理水平。
平安城市视频高清监控系统项目建设总体规划方案一、项目背景
平安城市是建设“智慧城市”的重要组成部分，安全也是平安城市的第一要务。
凭借高清视频监控技术的发展，政府部门和各行业机构可以运用视频技术来提高安全管理水平，改善安全防护能力，加强社区服务等，以达到构建安全城市的行动计划。
二、项目目标
建立高清视频监控系统，使城市能更好地保护市民的安全，以便有效地解决社会安全问题，提高社会治安检查水平。
三、项目内容
（1）系统功能：
通过高清视频监控技术，在城市公共场所和重点位置安装摄像机，使视频监控能够实现对公共安全的全方位监控，实现城市安全监控，提高社会治安管理水平。
（2）系统数据：
高清视频监控系统的功能实现，需要设计、开发存储监控视频以及视频特征信息的相关数据库，实现视频的保存、管理和，以及进行全方位的视频监控分析。
（3）系统架构：
高清视频监控系统架构设计将采用集中式的系统结构，将所有录像资料以网络方式传送至中心服务器，由中心服务器进行管理及相关视频、存储等工作，实现城市视频监控及安全管理。
城市视频监控系统，是对一些治安重点监控区域，如居民小区、城区路面、商业中心、娱乐场所、车站广场、重点单位等场所实施远程实时监控，及时了解现场的车流、人流及异常情况，并进行远程录像备份,是科技强警建设的重要组成部分。
城市社会治安视频监控系统作为公安集中指挥系统中不可缺少的子系统，可以实现派出所、分局、市局的多级监管，信息共享，起到社会治安综合治理的效果。
本方案通过利用现有的公安系统的专用数据传输线路，建设基于IP网络传输的城市视频监控系统，以科技的手段减轻公安部门工作强度，保障城市安全，减少违法犯罪行为的发生。
需求分析
城市社会治安监控的主要作用有：
1)通过对以前的模拟监控系统进行网络化改造，使之能够方便地进行全网
管理。
2) 开放式居民小区的人流、物流、车流监控，对盗窃、突发事件进行防范和取证。
3) 公共场所、治安死角、案件多发点监控，对盗窃、抢劫等违法犯罪行为进行防范和取证。
4) 娱乐场所、网吧等场所监控，保证经营活动的合法、有序。
威乾数字的网络视频管理系统，包含VN6000A、VN6000AS系列网络视频服务器，VN8000A系列解码器以及视频管理软件，可以为用户构建一套完整的IP视频监控解决方案。
组网
城市网络视频监控系统从结构上划分，一般可分为四级，从上往下包括：
．市公安局监控中心
．公安分局监控中心
．派出所监控中心
．前端监控点
传统的社会治安监控采用的是模拟化的解决方案，即利用模拟摄像头对现场图像进行采集，通过视频线或者光端机进行近远距离传输，在监控中心通过模拟矩阵、DVR等设备进行信号提取、线路切换、图像存储、上监视器。
这种解决方案的主要问题在于：
．无法适应多级网络架构下的集中管理
．浪费了传输资源，布线、施工成本高
．基于模拟视频的传输易受干扰，难以保证图像传输质量
．无法实现远程监控及跨部门统一调度功能
采用网络化的视频监控技术，就可以解决模拟监控存在的以上问题，大大提高监控效率和管理水平，同时也大大提高了监控系统整体投资的经济性。
我们道路沿线已经铺设了数字化的光纤传输网络，在各监控点可以提供10/100M的以太网接口，整个方案构成如下：
一、前端监控点
前端监控点对需要监控的地点，如居民小区、车站、广场、重点路口、娱乐场所等地点，利用模拟摄像机进行图像采集。
如果监控点比较集中，可以就近布署威乾多端口的网络视频服务器VN6000A，如果需要做本机图像备份，则可以考虑采用带存储功能的VN6000AS；如果监控点比较分散，则可以选用威乾数字的单路网络视频服务器VN6001A。
网络视频服务器将摄像机采集的视频信号转化成MPEG4/H.264格式的压缩码流后，通过以太网口接入公安专用数据网进行传输。
各监控点只需在设备安装时对设备IP等信息进行初始设置，此后无需对设备进行设置和管理。
该管理功能由各分局监控中心或更上一级的监控中心统一负责。
二、派出所监控中心
派出所监控中心负责本辖区监控设备的统一配置、维护、监控。
在派出所监控中心，利用威乾数字的视频管理软件，可以实现对前端设备的配置、图像监控、录像查询、回放、云台控制等功能。
视频管理系统支持分布式存储技术。
存储包括两级，一级是存储在本机的硬盘中，另一级是本地管理中心，每一个本地管理中心，根据设置选项保存它所负责的视频产品的音视频录像数据。
考虑到线路资源的占用，本方案中我们建议在各派出所监控中心对监控图像进行统一的录像和保存，上级监控中心可以远程查询、调用录像信息。
在派出所监控中心，可以利用PC式监视器对前端监控点的图像实时监控，也可以利用威乾数字VN8000A系列多路视频解码器，将以太网传输过来的图像进行解码，接入模拟监视器或者电视墙进行监控。
三、公安分局监控中心
公安分局监控中心负责对本区社会治安情况进行监控。
基于网络化的视频监控技术，可以使得分局监控中心的调度能力大大加强。
在分局监控中心的监控主机上，装有威乾数字视频管理软件，不但可以对本辖区内任意一个监控点的信息进行实时监控、查询、回放，还可以实现统一的设备管理、故障管理、存储管理等功能，真正实现分布式监控，集中化管理。
利用威乾数字VN8000A系列多路视频解码器，可以将以太网传输过来的图像进行解码，接入模拟监视器或者电视墙进行监控。
分局监控中心也可以对部分重要监控点的视频信息进行远程录像或备份。
四、市公安局监控中心
市公安局监控中心不仅负责对全市社会治安情况进行监控，而且对交管、消防等部门的监控也要纳入统一管理。
网络化的视频监控技术，建立在标准视频编解码以及TCP/IP网络传输技术之上，无论是城市治安监控，还是道路交通监控、消防监控，甚至是重点企业、学校的监控，都可以纳入统一的市局监控中心进行集中调度和管理，这大大增强了公安部门的指挥调度能力。
市局监控中心的认证服务器，负责对用户统一进行帐号生成、授权、认证，杜绝非法用户对网络的入侵和非法监视。
市局监控中心的监管人员，可以享有最高权限，可以对全市所有监控点进行管理和监视。
各分局及派出所的监控人员，根据授权的不同，享有不同的监控、管理权限。
在市局监控中心的管理主机上，装有威乾数字的视频管理软件，它不但可以对任意一个监控点的信息进行实时监控、查询、回放，还可以实现统一的用户管理、设备管理、故障管理、存储管理等功能，真正实现分布式监控，集中化管理。
系统功能
(1) 用户管理模块
该模块主要完成用户集中管理、用户权限分配和用户集中认证功能。
．用户集中管理主要包括增加用户、删除用户、更新用户和用户查询的功能，可以对所有的视频设备上的用户进行管理。
．用户权限分配指对整个视频监控系统中每一个用户的权限，包括管理权限和业务权限的分配。
一个用户可以根据层级不同，被授予不同的监控和管理权限，一个用户可以管理多个设备，一个设备也可以被多个用户管理。
(2) 设备管理模块
．IP地址设置
．时间设置
．网络协议设置
．数字水印设置
．画面输出方式选择
．图像大小、分辨率设置
．轮询方式设置
．告警输入设置
．站点电子地图生成
(3) 视频监视模块
．可以同时查看32路实时摄像机图像
．在监视的同时进行PTZ摄像机的上、下、左、右转动及变倍、聚焦、光圈等操作；
．双向语音对讲
．配置各布局页及设置各布局页停留时间，可以建立多个布局页，每个布局页可以采用不同的分割方式，各个布局视图之间可以按照设定自动或手动切换；
．以资源列表的方式显示前端摄像机（编码器）及监视器（解码器），并实时显示设备的状态（在线或离线）
．手动触发录像和录音
．激活数字缩放模式
(4) 录像管理模块：
．按照时间和日期回放任何一个摄像机的录像资源
．按照事件、报警、书签和动态侦测搜索视频序列
．在指定的图像区域内搜索动态发生变化的视频序列
．同时回放多达4个视频序列（同步或异步）
．在任何一个视频序列中创建新的书签
．按帧回放、快速回放或快进
．以JPEG或者BMP格式储存选定的图像
系统优势
威乾的视频监控管理系统将监控技术由模拟化、数字化时代，推进到网络化时代。
与传统的模拟监控相比，网络视频监控具有不可比拟的优越性：
(1) 远程监控
数字化、网络化已经成为未来技术和管理的趋势，借助网络视频监控技术，可以充分利用公安系统现有的传输资源以及互联网传输平台，轻松实现远程监控。
(2) 集中管理
威乾的视频管理系统，支持集中用户管理、设备管理、存储管理以及图像调用，改变了以前模拟系统分散管理的弊端，大大提高管理效率和调度能力。
(3) 灵活升级
视频管理系统基于开放式标准设计，提供了监控点数无限升级的可能性，系统容量不再依赖于传输及节点设备，而是可以任意扩容，随时接入。
结构化的设计，使得本地扩容只需要增加视频板卡就可以实现，无需购置新的设备。
(4) 经济型架构
威乾的视频管理系统基于IP 架构，网络视频服务器可以在监控点处安装，不需要额外铺设长距离视频线和控制线到监控中心，系统可以同时管理数据、视频、音频和其他文件，实现高效、低成本的管理，节省了系统投资和施工成本。
(5) 安全性高
视频管理系统提供统一的用户认证，确保用户访问的合法性；同时，威乾的视频管理系统对网络病毒攻击采取了独特的防范机制，大大提高了系统的安全性
(6) 可靠性强
威乾的视频管理系统的硬件遵循电信级产品设计理念，其嵌入式操作系统、模块化结构设计，大大提高了设备稳定性和可靠性。
视频管理系统提供的集中管理功能，也为监控设备稳定运行、及时响应故障告警提供了支持。
(7) 智能化应用
威乾的视频管理系统支持移动侦测、事件处理、以及其他内置功能，可以根据预先设定的时间、事件、告警等信息启用不同的存储策略，并可以对帧速率、清晰度等进行动态调节，真正实现了智能化应用。
