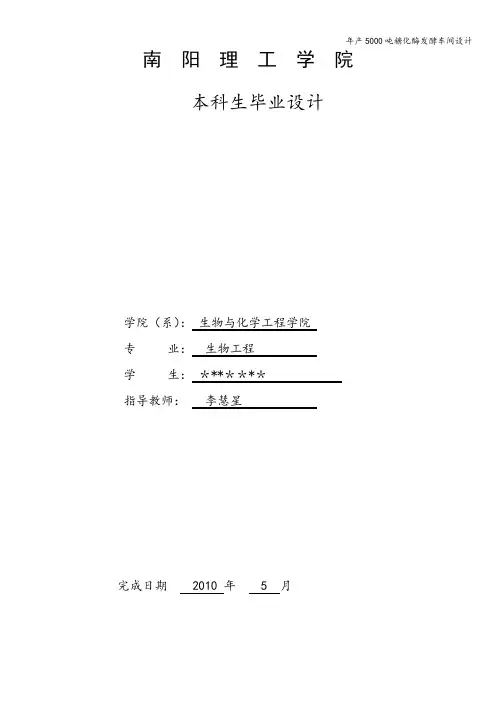

南阳理工学院本科生毕业设计学院（系）：生物与化学工程学院专业：生物工程学生： *******指导教师：***完成日期 2010 年 5 月南阳理工学院本科生毕业设计年产5000吨糖化酶发酵车间设计The design of annual output of 5000 tons of glucoamylasefermentation factory workshop总计：毕业设计（论文）28页表格： 5 个插图： 1 幅南阳理工学院本科毕业设计年产5000吨糖化酶发酵车间设计The design of annual output of 5000 tons of glucoamylasefermentation factory workshop学院（系）：生物与化学工程学院专业：生物工程学生姓名：郭留洋学号：*****指导教师：******评阅教师：完成日期：2010年5月南阳理工学院Nanyang Institute of Technology年产5000吨糖化酶发酵车间的工艺设计生物工程专业郭留洋【摘要】糖化酶是工业生产的主要酶制剂之一，广泛用于酿酒、葡萄糖、果葡糖浆、抗菌素、乳酸、有机酸、味精、棉纺厂等各方面。
本设计以玉米淀粉为主要原料，利用黑曲霉，采用机械搅拌通风罐进行发酵生产，完成生产5000吨糖化酶发酵车间工艺设计，通过工艺流程设计、工艺衡算、设备选型和车间布置设计，设计出生产5000吨糖化酶发酵车间采用3个75m3发酵罐和3个6m3种子罐等，并依据生物工程工厂车间布置原则，对发酵罐车间进行合理布置，绘制了工艺流程图和车间布置图，工艺设计的结果为糖化酶的生产提供一定参考。
【关键字】糖化酶工厂设计深层发酵黑曲霉The Design of Annual Output of 5000 Tons ofGlucoamylase Fermentation FactoryWorkshopAbstract：Glucoamylase is the main enzyme of industrial production which is widely used in wine, glucose, fructose syrup, antibiotics, lactic acid, organic acid, monosodium glutamate, cotton and so on.The design use corn starch as main raw material, using Aspergillums Niger, and apply mechanical ventilation it that can be fermented production. This industrial workshop design can complete the process of industrial design, the accounting, equipment selection facility layout design. This workshop can make production of 5,000 tons of glucoamylase fermentation using three 75 m3 and 3 based fermentation tank 6m3 seed set and so on, The fermentation plant has a reasonable layout which according to thefactory workshop’s layout of bio-engineering principles, With drawing a flow chart and workshop’s layout, the result of industrial design provide a reference to the production of glucoamylase.Keywords：Glucoamylase Plant DesignFermentation Aspergillus Niger目录1前言 (1)1.1糖化酶的简介 (1)1.2糖化酶的应用现状 (1)1.3糖化酶在国内外的研究进展及前景 (1)1.4设计内容及意义 (3)2本论 (5)2.1糖化酶生产中所用黑曲霉的特性 (5)2.2菌种培养工艺 (5)2.2.1菌种活化 (6)2.2.2一级种子培养 (6)2.2.3二级种子培养 (6)2.3工艺计算 (6)2.3.1工艺技术指标及基础数据 (6)2.3.2发酵工艺流程图 (8)2.3.3物料衡算 (8)2.3.4热量衡算 (10)2.3.5水平衡的计算 (13)2.3.6无菌空气用量的计算 (14)2.4设备的设计与选型 (14)2.4.1发酵罐的设计与选型 (14)2.4.2种子罐的设计与选型 (17)2.5 车间布置设计 (18)2.5.1车间布置设计的目的和重要性 (18)2.5.2 车间布置的有关技术要求和参数 (19)2.5.3设备的安全距离 (19)2.5.4设备布置原则 (20)3结论 (21)参考文献 (22)致谢 (23)1前言1.1 糖化酶的简介糖化酶又称葡萄糖淀粉酶，糖化酶是一种习惯上的名称,学名为α-1,4-葡萄糖水解酶。
发酵罐的设计范文发酵罐是用来进行微生物发酵过程的设备，广泛应用于食品、医药、饲料、酒精等行业。
它的设计对于保证发酵过程的顺利进行具有重要意义。
首先，在设计发酵罐时，需要考虑容器的材质选择。
常见的发酵容器材质有玻璃、不锈钢、塑料等。
其中，不锈钢是目前最常用的材料，因为它具有良好的耐腐蚀性能和机械强度，能够适应不同的发酵工艺和条件。
此外，不锈钢材质还易清洗，能够保证发酵过程的卫生安全。
其次，发酵罐的设计应考虑容器的形状和尺寸。
一般而言，发酵罐的形状可以是圆柱形、椭圆形或立方形，尺寸则根据实际需要而定。
圆柱形发酵罐具有较小的基底面积，体积利用率较高，适用于大规模的发酵过程；而椭圆形发酵罐能够减小搅拌时的死角和液流的旋转，有利于发酵物料的均匀混合；立方形发酵罐则容易进行工艺控制和操作。
根据实际需要选择合适的形状和尺寸，以满足发酵工艺的要求。
同时，发酵罐的设计还需要考虑气体供应和排出的设施。
发酵过程中，微生物需要氧气进行呼吸，因此罐体需要有合适的进气装置，以保证微生物的正常生长。
常见的进气装置有机械式搅拌、气体通道等。
同时，还需要考虑废气的排出，避免微生物产生过量气体而影响发酵过程。
此外，温度和酸碱度是影响发酵过程的关键因素，因此在设计发酵罐时需要考虑温度和酸碱度的控制设备。
发酵罐通常会设置恒温装置，以保持适宜的发酵温度。
常见的恒温设备有水浴、电热传导等。
对于酸碱度的控制，可以通过添加酸碱溶液等方式进行调节。
最后，发酵罐的设计还需要考虑搅拌和控制系统。
搅拌过程有助于增加氧气传递、混合反应物料和促进产物的分散。
搅拌系统通常包括电机、搅拌桨和传动装置等。
对于控制系统，需要设置相应的传感器和控制器，以对温度、酸碱度、溶解氧等过程参数进行监测和控制。
总之，发酵罐的设计是一项复杂而重要的任务，需要考虑容器材质选择、形状尺寸、气体供应排出、温度酸碱度控制以及搅拌控制系统等方面。
只有合理设计，才能满足发酵过程的要求，保证产品的质量和产量。

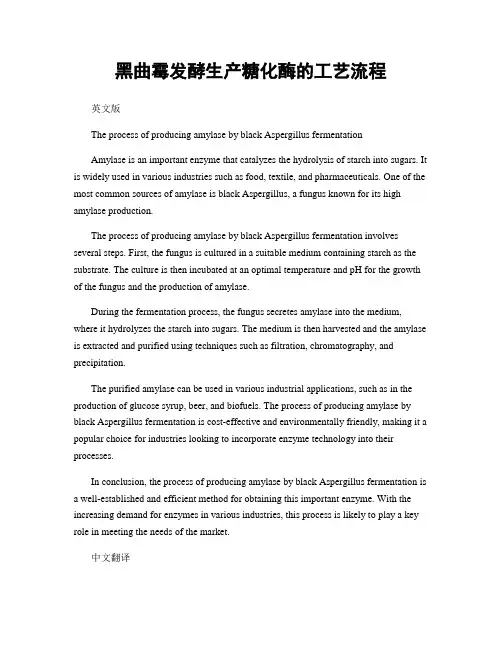

糖化酶的生产流程设计方案糖化酶的生产流程设计方案根据题意，某厂期望利用黑曲霉工程菌有氧发酵大量生产糖化酶，年产320吨，一个生产周期约40天，场地可容纳4个发酵罐及其附属设备。
所以，每个发酵罐的工程菌要在每年至少进行9次发酵且每次发酵要达到9吨才能满足题意。
可现有的工程菌TH5只能使每吨发酵液中提取0.04吨糖化酶不能满足生产要求，所以改进现有菌株开始到可销售的产品产出为止的生产流程如下：黑曲霉工程菌TH5改良黑曲霉工程菌TH5筛选优良种子扩大培养发酵罐发酵提炼产品第一步、诱变黑曲霉工程菌，并筛选出优良的、所需黑曲霉工程菌（一）同步培养将黑曲霉菌株接到适合的斜面培养基上，然后在培养基中进行培养。
再将斜面上的菌株进行下列处理。
(二) 黑曲霉菌株悬液制备菌悬液制备取出发菌株转接至缓冲液的三角瓶中(内装玻璃珠，装量以大致铺满瓶底为宜)，30℃～35℃振荡30min，用垫有脱脂棉的灭菌漏斗过滤，制成孢子悬液，在细胞计数板上计数并将其调浓度至106～108个/mL，冷冻保藏备用。
(三) 诱变处理用物理方法或化学方法，所用诱变剂种类及剂量的选择可视具体情况决定，有时还可采用复合处理，可获得更好的结果。
1．紫外线处理打开紫外灯(30W)预热20min。
取5mL 菌悬液放在无菌的培养皿(9cm)中，同时制作5 份。
逐一操作，将培养皿平放在离紫外灯30cm(垂直距离)处的磁力搅拌器上，照射l min 后打开培养皿盖，开始照射，与照射处理开始的同时打开磁力搅拌器进行搅拌，即时计算时间，照射时间分别为l min、3min、5 min。
照射后，诱变菌液在红灯下稀释涂菌进行初筛。
2．稀释菌悬液按10 倍稀释至10-6，从10-5 和10-6 中各取出0.lmL 加入到培养基平板中，然后涂菌并静置，待菌液渗入培养基后倒置，恒温培养2～3d。
记录H/C的数值并观察。
3．优良菌株的筛选选出优良的、所需的黑曲霉工程菌株。
第二步、把筛选好的优良的工程菌株进行扩大培养菌种扩大培养的目的就是为每次发酵罐的投料提供相当数量的、代谢旺盛的种子。
南阳理工学院本科生毕业设计学院（系）：生物与化学工程学院专业：生物工程学生：＊**＊＊*＊指导教师：李慧星完成日期 2010 年 5 月南阳理工学院本科生毕业设计年产5000吨糖化酶发酵车间设计The design of annual output of 5000 tons of glucoamylasefermentation factory workshop总计：毕业设计(论文）28页表格： 5 个插图 : 1 幅南阳理工学院本科毕业设计年产5000吨糖化酶发酵车间设计The design of annual output of 5000 tons of glucoamylasefermentation factory workshop学院（系）：生物与化学工程学院专业：生物工程学生姓名：郭留洋学号: **＊*＊指导教师: ***＊**评阅教师:完成日期： 2010年5月南阳理工学院Nanyang Institute of Technology年产5000吨糖化酶发酵车间的工艺设计生物工程专业郭留洋【摘要】糖化酶是工业生产的主要酶制剂之一,广泛用于酿酒、葡萄糖、果葡糖浆、抗菌素、乳酸、有机酸、味精、棉纺厂等各方面。
本设计以玉米淀粉为主要原料，利用黑曲霉,采用机械搅拌通风罐进行发酵生产，完成生产5000吨糖化酶发酵车间工艺设计，通过工艺流程设计、工艺衡算、设备选型和车间布置设计，设计出生产5000吨糖化酶发酵车间采用3个75 m3发酵罐和3个6m3种子罐等，并依据生物工程工厂车间布置原则，对发酵罐车间进行合理布置，绘制了工艺流程图和车间布置图，工艺设计的结果为糖化酶的生产提供一定参考。
【关键字】糖化酶工厂设计深层发酵黑曲霉The Design of Annual Output of 5000 Tons of GlucoamylaseFermentation Factory WorkshopAbstract：Glucoamylase is the main enzyme of industrial production which is widely used in wine，glucose， fructose syrup， antibiotics, lactic acid， organic acid, monosodium glutamate, cotton and so on。

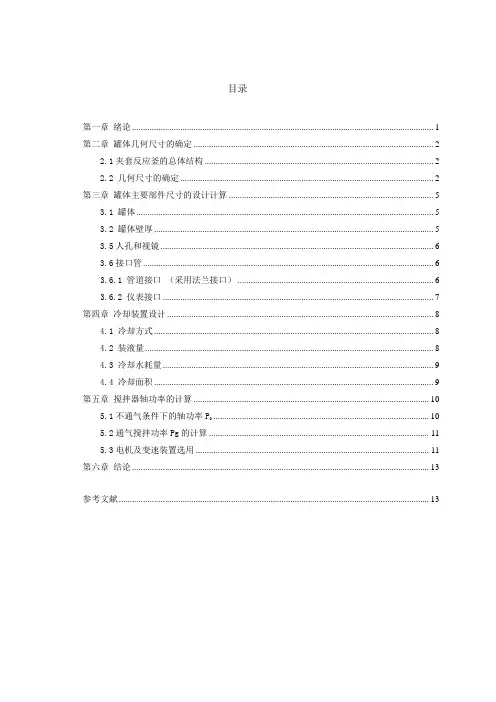

目录第一章绪论 (1)第二章罐体几何尺寸的确定 (2)2.1夹套反应釜的总体结构 (2)2.2 几何尺寸的确定 (2)第三章罐体主要部件尺寸的设计计算 (5)3.1 罐体 (5)3.2 罐体壁厚 (5)3.5人孔和视镜 (6)3.6接口管 (6)3.6.1 管道接口（采用法兰接口） (6)3.6.2 仪表接口 (7)第四章冷却装置设计 (8)4.1 冷却方式 (8)4.2 装液量 (8)4.3 冷却水耗量 (9)4.4 冷却面积 (9)第五章搅拌器轴功率的计算 (10)5.1不通气条件下的轴功率P0 (10)5.2通气搅拌功率Pg的计算 (11)5.3电机及变速装置选用 (11)第六章结论 (13)参考文献 (13)第一章绪论我设计的是一台30M3机械搅拌通风发酵罐,发酵生产糖化酶。
糖化酶，也称葡萄糖淀粉酶（EC3.2.1.3），主要用途是作为淀粉糖化剂。
它与a-淀粉酶结合可将淀粉酶转化为葡萄糖，可供葡萄糖工业，酿酒工业和氨基酸工业等应用，是工业生产中最重要的酶类之一，也是我国产量最大的酶制剂产品。
黑曲霉A.S.3.4309是国内糖化酶活性最高的菌株之一。
糖化酶生产菌重要的有：雪白根霉，德氏根霉，河内根霉，爪哇根霉，台湾根霉，臭曲霉，黑曲霉，河枣曲霉，宇佐美曲霉，红曲霉，扣囊拟内孢霉，泡盛曲霉，头孢霉，甘薯曲霉，罗耳伏革菌。
综合温度、PH等因素选择黑曲霉A.S.3.4309菌株，该菌种最适发酵温度为32-34℃，pH为4.5，培养基为玉米粉2.5%,玉米浆2%，豆饼粉2%组成。
主要生产工艺过程为如下：菌种用蔡式蔗糖斜面于32℃培养6天后，移植在以玉米粉2.5%,玉米浆2%.组成的一级种子培养基中，与32℃摇瓶培养24-36h，再接入（接种量1%）种子罐（培养基成分与摇瓶发酵相同），并与32℃通气培养搅拌24-36h，然后再接入（接种量5%-7%）发酵罐。
发酵培养基由玉米粉2.5%,玉米浆2%，豆饼粉2%组成（先用a-淀粉酶液化），发酵温度为32℃，在合适的通气搅拌条件下发酵96小时酶活性可达6000u·ml-1 。
专利名称：黑曲霉纯种补料发酵法生产糖化酶及其分离浓缩技术
专利类型：发明专利
发明人：(请求不公开姓名)
申请号：CN200710029115.3
申请日：20070711
公开号：CN101343628A
公开日：
20090114
专利内容由知识产权出版社提供
摘要：一种利用纯种优良高产黑曲霉菌株，以薯类淀粉为原料，采用多级补料发酵法生产糖化酶并采用过滤、絮凝、超滤多项技术结合法分离提纯糖酶的产业化生产工艺技术。
利用该技术糖化酶发酵水平可达45000u/mL、糖化酶回收率在90％以上，经浓缩后的成品糖化酶酶活力高达
130000u/mL。
申请人：广东省广宁县顺宁葡萄糖药业有限公司
地址：526341 广东省广宁县排沙镇春水顺宁葡萄糖药业有限公司
国籍：CN
更多信息请下载全文后查看。

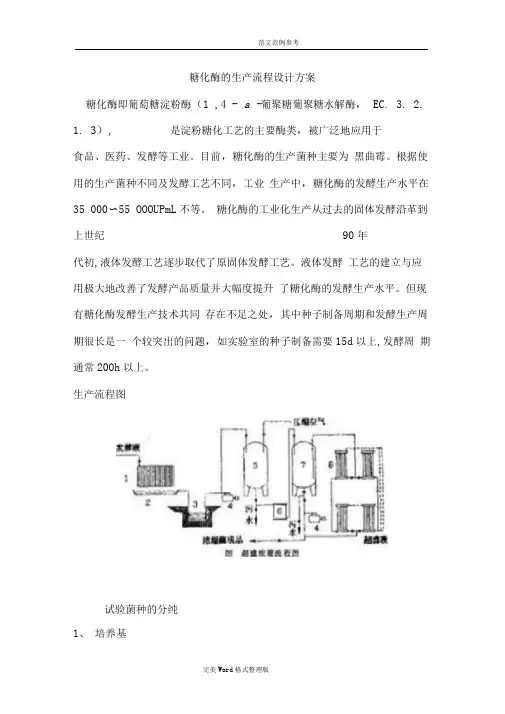

糖化酶的生产流程设计方案糖化酶即葡萄糖淀粉酶（1 ,4 - a -葡聚糖葡聚糖水解酶， EC. 3. 2.1. 3）, 是淀粉糖化工艺的主要酶类，被广泛地应用于食品、医药、发酵等工业。
目前，糖化酶的生产菌种主要为黑曲霉。
根据使用的生产菌种不同及发酵工艺不同，工业生产中，糖化酶的发酵生产水平在35 000〜55 OOOUPmL不等。
糖化酶的工业化生产从过去的固体发酵沿革到上世纪90年代初,液体发酵工艺逐步取代了原固体发酵工艺。
液体发酵工艺的建立与应用极大地改善了发酵产品质量并大幅度提升了糖化酶的发酵生产水平。
但现有糖化酶发酵生产技术共同存在不足之处，其中种子制备周期和发酵生产周期很长是一个较突出的问题，如实验室的种子制备需要15d以上,发酵周期通常200h以上。
生产流程图试验菌种的分纯1、培养基（1）固体培养基，察氏培养基+1%酵母膏+1%蛋白胨；（2）初筛培养基，玉米粉：麸皮：米糠：硫酸胺=7:3:2:0.16 （3）诱变后培养基，玉米粉：麸皮：米糠：硫酸胺=8: 3:1.5:2:0.16 ，水80ml。
（2）原料：玉米粉、麸皮等（3）菌种分纯将麸皮采集菌种取出一部分，置入装有10mL生理盐水和若干玻璃珠的小三角瓶，振荡15分钟，将上清液一次稀释成10-1、10-2、10-3, 各取0.1mL做平板划线，29C培养5~6天，分别挑取单个菌落接入斜面，29C培养一周。
以某厂的生产用菌B-11为对照，对分离菌株做摇床发酵试验，96h后测定糖化力，配合镜检，确定诱变的出发菌株。
二、试验菌株的诱变用生理盐水洗下成熟出发株的孢子、倒入5mL麦汁种1%酵母膏的三角瓶中，振荡1.5h，使孢子活化，后3500r/min.离心分离15 分钟，用pH7.2磷酸缓冲液洗涤一次，再用缓冲液5ML洗转入小三角瓶（有数枚无菌玻璃珠），振荡10分钟，使孢子分散均匀，过滤，制成单孢子悬浮液，将浓度调至106个/ml取10ml孢子悬浮液于9cm平板中，紫外线（UV照射诱变2 分钟（避光操作），紫外线动率15V y室温，搅拌，照射距离30cm。
目录第一章绪论 (1)第二章罐体几何尺寸的确定 (2)2.1夹套反应釜的总体结构 (2)2.2 几何尺寸的确定 (2)第三章罐体主要部件尺寸的设计计算 (5)3.1 罐体 (5)3.2 罐体壁厚 (5)3.5人孔和视镜 (6)3.6接口管 (6)3.6.1 管道接口（采用法兰接口） (6)3.6.2 仪表接口 (7)第四章冷却装置设计 (8)4.1 冷却方式 (8)4.2 装液量 (8)4.3 冷却水耗量 (9)4.4 冷却面积 (9)第五章搅拌器轴功率的计算 (10)5.1不通气条件下的轴功率P0 (10)5.2通气搅拌功率Pg的计算 (11)5.3电机及变速装置选用 (11)第六章结论 (13)参考文献 (13)第一章绪论我设计的是一台30M3机械搅拌通风发酵罐,发酵生产糖化酶。
糖化酶，也称葡萄糖淀粉酶（EC3.2.1.3），主要用途是作为淀粉糖化剂。
它与a-淀粉酶结合可将淀粉酶转化为葡萄糖，可供葡萄糖工业，酿酒工业和氨基酸工业等应用，是工业生产中最重要的酶类之一，也是我国产量最大的酶制剂产品。
黑曲霉A.S.3.4309是国内糖化酶活性最高的菌株之一。
糖化酶生产菌重要的有：雪白根霉，德氏根霉，河内根霉，爪哇根霉，台湾根霉，臭曲霉，黑曲霉，河枣曲霉，宇佐美曲霉，红曲霉，扣囊拟内孢霉，泡盛曲霉，头孢霉，甘薯曲霉，罗耳伏革菌。
综合温度、PH等因素选择黑曲霉A.S.3.4309菌株，该菌种最适发酵温度为32-34℃，pH为4.5，培养基为玉米粉2.5%,玉米浆2%，豆饼粉2%组成。
主要生产工艺过程为如下：菌种用蔡式蔗糖斜面于32℃培养6天后，移植在以玉米粉2.5%,玉米浆2%.组成的一级种子培养基中，与32℃摇瓶培养24-36h，再接入（接种量1%）种子罐（培养基成分与摇瓶发酵相同），并与32℃通气培养搅拌24-36h，然后再接入（接种量5%-7%）发酵罐。
发酵培养基由玉米粉2.5%,玉米浆2%，豆饼粉2%组成（先用a-淀粉酶液化），发酵温度为32℃，在合适的通气搅拌条件下发酵96小时酶活性可达6000u·ml-1 。
发酵液滤去菌体，如有影响糖化效率的葡萄糖甘转移酶存在，则通过调节滤液PH 等方法使其除去，再通过浓缩将酶调整到一定单位，并加入防腐剂（如苯甲酸）。
如制备粉状糖化酶，则可通过盐析或加酒精使酶沉淀，沉淀经过压滤，滤泥再通过压条烘干，粉碎，即可制成商品酶粉。
发酵罐主要由罐体和冷却蛇管，以及搅拌装置，传动装置,轴封装置，人孔和其它的一些附件组成。
这次设计就是要对20M3通风发酵罐的几何尺寸进行计算；考虑压力，温度，腐蚀因素，选择罐体材料，确定罐体外形、罐体和封头的壁厚；根据发酵微生物产生的发酵热、发酵罐的装液量、冷却方式等进行冷却装置的设计、计算；根据上面的一系列计算选择适合的搅拌装置，传动装置，和人孔等一些附件的确定,完成整个装备图，完成这次设计。
这次设计包括一套图样，主要是装配图，还有一份说明书。
而绘制装配图是生物工程设备的机械设计核心内容，绘制装配图要有合理的选择基本視图，和各种表达方式，有合理的选择比例，大小，和合理的安排幅面。
说明书就是要写清楚设计的思路和步骤。
表1-1 发酵罐主要设计条件项目及代号参数及结果备注发酵菌种黑曲霉A.S.3.4309菌株根据参考文献[1]选取工作压力0.3MPa 由工艺条件确定设计压力0.3MPa 由工艺条件确定发酵温度（工作温度）33℃根据参考文献[1]选取冷却方式蛇管冷却由工艺条件确定培养基玉米粉2.5%,玉米浆2%豆饼粉2%组成根据参考文献[1]选取发酵液密度由工艺条件确定发酵液黏度由工艺条件确定第二章罐体几何尺寸的确定2.1夹套反应釜的总体结构夹套反应釜主要由搅拌容器，搅拌装置，传动装置，轴封装置，支座，人孔，工艺接管和一些附件组成。
搅拌容器分罐体和夹套两部分，主要由封头和筒体组成，多为中、低压压力容器；搅拌装置由搅拌器和搅拌轴组成，其形式通常由工艺设计而定；传动装置是为为带动搅拌装置设置的，主要由电机，减速器，联轴器和传动轴等组成；轴封装置为动密封，一般采用机械密封或填料密封；它们与支座，人孔，工艺接管等附件一起，构成完整的夹套反应釜。
2.2 几何尺寸的确定根据工艺参数和高径比确定各部几何尺寸；高径比H/D=2.5，则H=2.5D初步设计：设计条件给出的是发酵罐的公称体积（30M3）公称体积V－－罐的筒身（圆柱）体积和底封头体积之和全体积V0－－公称体积和上封头体积之和31020/kg mρ=321.9610/N s mμ-=⨯⋅封头体积 )61(4642221D h D h D h D V b a b +=+=πππ ⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛++=D h H D V b 612420π （近似公式） 假设2/=D H o ，根据设计条件发酵罐的公称体积为30M 3由公称体积的近似公式 ()23040.15V D H D π=+ 可以计算出 罐体直径，D=2592.96862mm罐体总高度取整为6480查阅文献[2} ，当公称直径mm DN 2600=时，标准椭圆封头的曲面高度mm D h a 5754/1==，直边高度40b h mm =，总深度为mm H f 690=，内表面积m A f 65.72=，容积m V f 351.2=可得罐筒身高mm H H H f 51006902648020=⨯-=-=则此时961538462.12600/5100/0==D H ，与前面的假设2/=D H o 相近， 故可认为mm D 2600=是合适的 发酵罐的全体积m m V H V f 332020.30097.3251.22510026004/2D π/4≈=⨯+⨯⨯=+=π搅拌叶直径取mm D i 800=，其中31.02600/800/≈=D D i 符合3/1~2/1/=D D i 根据文献[3]搅拌叶间距mm D S i 160080022=⨯== 底搅拌叶至底封头高度mm D C i 800==mm D H 4216.64825.2.==表2-1大中型发酵罐技术参数表2-2 30m 3发酵罐的几何尺寸公称容量3m筒体高度 H(mm) 筒体直径 mm 换热面积转速 r/min 电机功率 kw 10 3200 1800 12 150 7.5 21 4700 2200 21 154 30 30 6600 240034180 45 50 7000 2800-3000 38-60 160 55 60 8000 3000-3200 65 160 65 75 8000 3200 84 165 100 100 9400 3600 114 170 130 200115004600221142215项目及代号 参数及结果备注 公称体积3m 30 设计条件 全体积3m 32 计算 mm 发酵罐总高mm 6500 计算 发酵罐筒体高度mm 5100 计算 搅拌叶直径mm 800 计算 椭圆封头短半轴长mm 650 计算 椭圆封头直边高度mm 40 计算 底搅拌叶至封头高度mm 800 计算 搅拌叶间距mm1600 计算2m第三章 罐体主要部件尺寸的设计计算3.1 罐体考虑压力，温度，腐蚀因素，选择罐体材料和封头材料，封头结构、与罐体连接方式。
因糖化酶是偏酸性（pH 值为4.5），对罐体不会有太大腐蚀，所以罐体和封头都使用16MnR 钢为材料，封头设计为标准椭圆封头，因D>500mm ，所以采用双面缝焊接的方式与罐体连接。
3.2 罐体壁厚[]()()mm mm C p pD 87.533.08.0170226003.021≈+-⨯⨯⨯=+-=ϕσδ，取mm 6D －罐体直径（mm ） p －耐受压强 (取0.3MPa) φ － 焊缝系数，双面焊取0.8[σ]－设计温度下的许用应力（kgf/c 2m ）（16MnR 钢焊接压力容器许用应力为150℃，170MPa ） C －腐蚀裕度，当δ －C<10mm 时，C ＝3mm3.3 封头壁厚计算[]()()mm mm C KPD t i d 6.938.017023.226003.02=+⨯⨯⨯⨯=+=ϕσ，取mm 10。
D i －罐体直径（mm ） P －耐受压强 (取0.3MPa) K －开孔系数，取2.3 φ － 焊缝系数，双面焊取0.8[σ ] －设计温度下的许用应力（16MnR 钢焊接压力容器许用应力为150℃，170MPa ）3.4 搅拌器采用涡轮式搅拌器，选择搅拌器种类和搅拌器层数，根据d 确定h 和b 的值尺寸：六平叶涡轮式搅拌器已标准化，称为标准型搅拌器；搅动液体的循环量大，搅拌功率消耗也大；查阅文献[2]可知30M 3发酵罐采用6-6-6弯叶式搅拌叶,叶径mm d 800=，则可以计算出盘径mm d d i 60075.0==， 叶高mm d h 2403.0==叶长mm d b 20025.0==3.5人孔和视镜人孔的设置是为了安装、拆卸、清洗和检修设备内部的装置。
本次设计只设置了1个人孔，查阅文献，选取标准号为： HG21518-95、公称压力为2.5MPa 、直径为500mm 、高度为393mm 的人孔， 开在顶封头上，位于左边轴线离中心轴500mm 处视镜用于观察发酵罐内部的情况。
本次设计只设置了1个视镜，标准号HG21505-1992，直径为DN=100mm ，高度为52mm ，开在顶封头上，位于右边轴线离中心轴500mm 处，与人孔位于同一水平线上3.6接口管以进料口为例计算，设发酵醪液流速为1/v m s =，2h 排尽。
发酵罐装料液体积：3016.25328.0m V =⨯=⨯=νφ 物料体积流量()s m h V Q /00356.023600/6.252/21=⨯==， 则排料管截面积200356.01/00356.0/m v Q F ===，又20.785F d =，得d=0.076m ，取无缝钢管，查阅资料[3]，平焊钢管法兰HG20593-97，取公称直径80mm ，mm 480⨯φ。
