隧道二次衬砌施工的质量控制

二衬质量控制要点一、防水1、防水板铺设前基面处理：边墙及拱顶应提前处理好外露的锚杆头，不能有凹凸面，可在潮湿面上施工，但外表假设有积水，则需去除干净，以免影响搭接边的粘结。

钢筋网等凸出局部，先切断后用锤柳平摸砂浆素灰，如以下图有锚杆凸出部位时，螺头顶预留5mm切断后，用塑料帽处理，如以下图初期支护应无空鼓、裂缝松酥，外表应平顺，凹凸量不得超过±5cm，如以下图2、防水层搭接要求防水层搭接宽度≥10cm，分段铺设的卷材边缘部位预留至少50cm 的搭接余量，无纺布则多于卷材层至少20cm，〔钢筋预留最长筋不多于防水卷材层〕并对预留局部边缘部位进展有效的保护措施，防止损伤。

如有损伤应及时修补。

环向铺设防水板时，下部防水板应压在上部防水板之上。

无纺布及防水层预留高度及长度相邻构造段应保持在同一位置〔高度〕。

如以下图：3阴阳角防水施工时，防水层需施做半径不小于5cm 的圆弧。

对于因弯折而形成空鼓、破损导致焊接不到位的部位，采取加强处理，另外补贴防水层，所有修补用的防水板加工成椭圆形，不能采用长方形。

4、施工缝防水：施工缝中部设置中置钢边橡胶止水带。

施工缝外侧加设60cm 宽防水加强层。

止水带安装必须固定牢靠，钢边橡胶止水带的转角半径不应小于20cm 。

止水带接缝不得设置在构造转角处。

止水带接头采用热压焊接，止水带相互穿插时，穿插部位宜采用十字配件,如无必须采用固定措施，保证相交止水带的橡胶局部密贴。

5、变形缝防水：变形缝处除辅助防水层外设置三道各自成环的止水线：变形缝处设置外贴式止水带；变形缝中部设置带注浆管的橡胶止水带〔中心带气孔型〕，形成一道封闭的防水线。

6、注浆管安装：拱墙部位的防水层和二衬之间预埋Φ42注浆管，注浆嘴间距为4～6米。

管口外露长度应统一〔5cm〕，注浆管开口于模版台车上，接缝位置做封堵处理，预防露浆。

能有效防止二衬拱顶浇筑砼的密实度缺乏的现象。

7、施工缝处理先浇筑的混凝土必须在到达强度后凿除混凝土外表的水泥砂浆和松软层，充分湿润，但不得有积水。

大溪隧道进出口二衬近期施工质量明显下滑,频繁浮现蜂窝、麻面、气泡、砂线等质量问题，现场施工人员无管控，责任心不强，导致二衬外观质量一落再落.1、二次衬砌施工必须“内实外美” ,做到不渗不漏，表面无湿渍.2 、衬砌混凝土应采用模板台车，拱、墙一次整体浇筑。

3、隧道衬砌厚度严禁小于设计厚度，初期支护、防水板与二衬砼之间应密贴无空洞。

4、砼结构表面应密实平整、颜色一致，严禁有露筋、孔洞、疏松，不得有麻面、缺棱掉角等缺陷。

拆模后每浇筑段蜂窝深度不大于5mm，面积不得超过0.5％。

5、二衬表面平整度允许偏差不得超过20mm，二衬台车模板错台不得超过10mm.(1)严格执行指挥部下发的《混凝土质量管理办法》，采用砼搅拌站集中拌制生产的混凝土，砼的配合比和原材料必须符合要求。

有条件时，尽量延长砼的模内养护期, 以利于提高砼表面的自然光洁度。

(2)每一模衬砌应使用同一厂家、同一批号的原材料，使混凝土颜色一致。

(3)加强到场混凝土的质量检测，对不合格的混凝土必须退回搅拌站处理，严禁泵送过程中向混凝土中加水。

(4)加强与搅拌站的沟通联系，根据砼浇注高度由搅拌站试验人员对坍落度进行适当调整，以利于砼浇注作业.(1)混凝土应分层对称、边浇筑边振捣，最大下落高度不能超过2 m，台车先后混凝土高度差不能超过0. 6 m，摆布混凝土高度差不能超过0. 5 m。

插入式振动棒变换位置时,应竖向缓慢拔出，不得在混凝土浇筑仓内平拖，不得碰撞模板、钢筋和预理件.(2)砼定人定位捣固:专职捣固手定人定位用插入式振动器捣固，保证砼密实；起拱线以下辅以木锤模外敲振和捣固铲抽插捣固，以抑制砼表面的气泡产生。

(3)钢筋保护层：钢筋砼衬砌采用泵送砼, 由于灌注速度快，钢筋变形显著，易造成拱部钢筋保护层减小。

因此要适当加大混凝土垫块厚度并放慢砼灌注速度。

(4)振捣棒插点间距，最大不超过振捣棒作用半径1. 5 倍,且插入下层砼的深度且为5~10cm。

二次衬砌施工质量通病防治措施模板目录1）二衬砌背后空洞防治措施 (2)2）二衬表观质量通病防治措施 (2)3）二衬厚度不够防治措施 (3)4）二衬渗漏水防治措施 (3)5）二衬开裂防治措施 (4)6）隧道边墙施工缝接触面处碎不密实防治措施 (5)7）水沟电缆槽外观质量通病防治措施 (5)8）排水沟排水不畅防治措施 (5)1）二衬砌背后空洞防治措施（1）加强质量意识到位，加大过程控制，责任到人，监控到位；（2）从源头做起，尽可能控制好开挖质量，控制超挖，若出现超挖时，拱脚以上Im范围内的超挖，必须用与拱圈同等级混凝土一次填筑。

其余部分，超挖在允许范围内可用与衬砌同样材料回填，超挖大于规定时可用片石混凝土或浆砌片石回填；（3）衬砌灌注混凝土施工时，拱顶设置溢浆管，检查拱顶混凝土灌注的饱满度，并在拱顶设注浆孔进行注浆，充填空洞；（4）衬砌表观适当增加拱部混凝土灌注口，保证混凝土灌注饱满、密实。

2）二衬表观质量通病防治措施（1）检查台车、模板的加工制作质量，保证其有足够的精度、强度、刚度和稳定性；（2）分节对模板安装质量进行检查，中线控制准确，使台车中线与隧道中线在同一个平面，表面平整度和接头缝隙达不到规范要求不准进行浇注混凝土作业；（3）模板处理要光滑平整，不粘连细小的杂物，模板拼装应严密，接缝处填塞紧密；（4）选择正确的适合所使用的混凝土的脱模剂，脱模剂涂抹应应均匀，不漏刷；（5）在台车就位前，将与台车搭接部分的硅表面彻底清理干净，使台车与碎表面尽量紧贴，保持台车与混凝土的搭接长度为IOCm（曲线地段指内侧）；（6）加强台车支撑，将所有的支撑全部支撑到位，保证台车整体受力，必要时可在台车端部增加丝杠支撑；（7）在台车前端端部拱顶增设支撑，以防台车上浮造成拱部错台；严控台车底部以上3m灌注碎速度（一般控制在约4h）和坍落度（一般在18〜20cm）；（8）对模板板块拼缝进行焊联并将焊缝打磨平整，形成三块大模板（即拱部一块,左右边墙各一块），以抑制使用过程中模板翘曲变形而影响碎表面质量，以克服板块间拼缝处错台；（9）对称浇注混凝土，避免偏压造成衬砌台车移位；控制浇注速度，防止台车上浮和减少混凝土表面的气泡，必要时采取防止台车上浮措施；（10）振捣必须按操作规程分层均匀振捣密实，严防漏捣，振捣手在振捣时掌握好止振的标准：混凝土表面不再有气泡冒出；（Il）控制混凝土水灰比，可适量增加外加剂或粉煤灰，改善混凝土的和易性，增大坍落度；（12）台车拆模后应彻底清理模板上的浮浆，均匀涂油。

隧道二次衬砌外观质量控制一、现场施工情况大溪隧道进出口二衬近期施工质量明显下滑，频繁出现蜂窝、麻面、气泡、砂线等质量问题，现场施工人员无管控，责任心不强，导致二衬外观质量一落再落。

二、二衬施工技术要求1、二次衬砌施工必须“内实外美”，做到不渗不漏，表面无湿渍。

2、衬砌混凝土应采用模板台车，拱、墙一次整体浇筑。

3、隧道衬砌厚度严禁小于设计厚度，初期支护、防水板与二衬砼之间应密贴无空洞。

4、砼结构表面应密实平整、颜色一致，严禁有露筋、孔洞、疏松，不得有麻面、缺棱掉角等缺陷。

拆模后每浇筑段蜂窝深度不大于5mm，面积不得超过0.5%。

5、二衬表面平整度允许偏差不得超过20mm，二衬台车模板错台不得超过10mm。

三、二次衬砌施工质量控制要点1、二衬砼要求（1）严格执行指挥部下发的《混凝土质量管理办法》，采用砼搅拌站集中拌制生产的混凝土，砼的配合比和原材料必须符合要求。

有条件时，尽量延长砼的模内养护期，以利于提高砼表面的自然光洁度。

（2）每一模衬砌应使用同一厂家、同一批号的原材料，使混凝土颜色一致。

（3）加强到场混凝土的质量检测，对不合格的混凝土必须退回搅拌站处理，严禁泵送过程中向混凝土中加水。

（4）加强与搅拌站的沟通联系，根据砼浇注高度由搅拌站试验人员对坍落度进行适当调整，以利于砼浇注作业。

2、二衬砼浇筑和振捣施工要求（1）混凝土应分层对称、边浇筑边振捣，最大下落高度不能超过2 m，台车前后混凝土高度差不能超过0. 6 m，左右混凝土高度差不能超过0. 5 m。

插入式振动棒变换位置时，应竖向缓慢拔出，不得在混凝土浇筑仓内平拖，不得碰撞模板、钢筋和预理件。

1（2）砼定人定位捣固：专职捣固手定人定位用插入式振动器捣固，保证砼密实；起拱线以下辅以木锤模外敲振和捣固铲抽插捣固，以抑制砼表面的气泡产生。

（3）钢筋保护层：钢筋砼衬砌采用泵送砼，由于灌注速度快，钢筋变形显著，易造成拱部钢筋保护层减小。

因此要适当加大混凝土垫块厚度并放慢砼灌注速度。

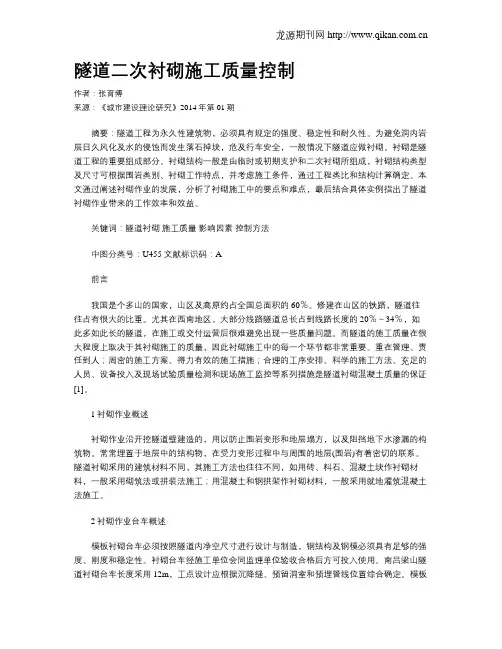

隧道二次衬砌施工质量控制作者：张育博来源：《城市建设理论研究》2014年第01期摘要：隧道工程为永久性建筑物，必须具有规定的强度、稳定性和耐久性。

为避免洞内岩层日久风化及水的侵蚀而发生落石掉块，危及行车安全，一般情况下隧道应做衬砌。

衬砌是隧道工程的重要组成部分。

衬砌结构一般是由临时或初期支护和二次衬砌所组成，衬砌结构类型及尺寸可根据围岩类别、衬砌工作特点，并考虑施工条件，通过工程类比和结构计算确定。

本文通过阐述衬砌作业的发展，分析了衬砌施工中的要点和难点，最后结合具体实例指出了隧道衬砌作业带来的工作效率和效益。

关键词：隧道衬砌施工质量影响因素控制方法中图分类号：U455 文献标识码：A前言我国是个多山的国家，山区及高原约占全国总面积的60％。

修建在山区的铁路，隧道往往占有很大的比重。

尤其在西南地区，大部分线路隧道总长占到线路长度的20％～34％，如此多如此长的隧道，在施工或交付运营后很难避免出现一些质量问题。

而隧道的施工质量在很大程度上取决于其衬砌施工的质量，因此衬砌施工中的每一个环节都非常重要。

重在管理、责任到人；周密的施工方案、得力有效的施工措施；合理的工序安排、科学的施工方法、充足的人员、设备投入及现场试验质量检测和现场施工监控等系列措施是隧道衬砌混凝土质量的保证[1]。

1衬砌作业概述衬砌作业沿开挖隧道壁建造的，用以防止围岩变形和地层塌方，以及阻挡地下水渗漏的构筑物。

常常埋置于地层中的结构物，在受力变形过程中与周围的地层(围岩)有着密切的联系。

隧道衬砌采用的建筑材料不同，其施工方法也往往不同，如用砖、料石、混凝土块作衬砌材料，一般采用砌筑法或拼装法施工；用混凝土和钢拱架作衬砌材料，一般采用就地灌筑混凝土法施工。

2衬砌作业台车概述模板衬砌台车必须按照隧道内净空尺寸进行设计与制造，钢结构及钢模必须具有足够的强度、刚度和稳定性。

衬砌台车经施工单位会同监理单位验收合格后方可投入使用。

南吕梁山隧道衬砌台车长度采用12m，工点设计应根据沉降缝、预留洞室和预埋管线位置综合确定。

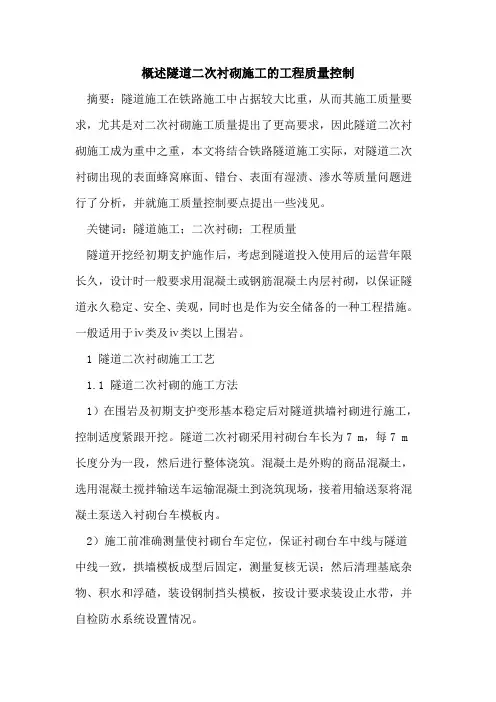

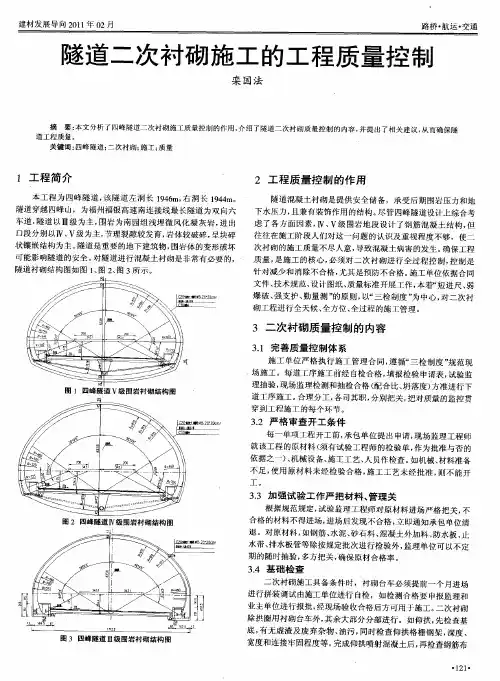

概述隧道二次衬砌施工的工程质量控制摘要：隧道施工在铁路施工中占据较大比重，从而其施工质量要求，尤其是对二次衬砌施工质量提出了更高要求，因此隧道二次衬砌施工成为重中之重，本文将结合铁路隧道施工实际，对隧道二次衬砌出现的表面蜂窝麻面、错台、表面有湿渍、渗水等质量问题进行了分析，并就施工质量控制要点提出一些浅见。

关键词：隧道施工；二次衬砌；工程质量隧道开挖经初期支护施作后，考虑到隧道投入使用后的运营年限长久，设计时一般要求用混凝土或钢筋混凝土内层衬砌，以保证隧道永久稳定、安全、美观，同时也是作为安全储备的一种工程措施。

一般适用于ⅳ类及ⅳ类以上围岩。

1 隧道二次衬砌施工工艺1.1 隧道二次衬砌的施工方法1）在围岩及初期支护变形基本稳定后对隧道拱墙衬砌进行施工，控制适度紧跟开挖。

隧道二次衬砌采用衬砌台车长为7 m，每7 m 长度分为一段，然后进行整体浇筑。

混凝土是外购的商品混凝土，选用混凝土搅拌输送车运输混凝土到浇筑现场，接着用输送泵将混凝土泵送入衬砌台车模板内。

2）施工前准确测量使衬砌台车定位，保证衬砌台车中线与隧道中线一致，拱墙模板成型后固定，测量复核无误；然后清理基底杂物、积水和浮碴，装设钢制挡头模板，按设计要求装设止水带，并自检防水系统设置情况。

3）为保证衬砌混凝上与防水板及初支之间相互密贴，衬砌背后预埋注浆管，待混凝土达到强度后进行衬砌背后回填注浆。

1.2 隧道拱顶衬砌混凝土施工混凝土注入是用泵送软管从模板台车的进料窗口处进行注入，注入的顺序是从最低一级窗口逐渐上移，当浇筑的混凝土面接近于模板台车顶部时，对其进行封顶，为了顺利排除模板内的空气，需要预留两个圆孔在堵头的最上端，安装一个大小为φ50mm排气管。

为了避免排管沉入混凝土中，排气管可以选用轻质胶管或塑料管。

将排气管一端尽量靠前地伸入仓内，这样做的目的是为了防止流出来的混凝土把排气管口压住堵死，另外一端的露出端最好不要过长，适当的长度更方便观察。

浅谈隧道施工中二次衬砌混凝土施工质量控制的措施摘要随着建筑业的快速发展和混凝土材料的快速发展，还存在一些相关的技术问题。

如何加强混凝土质量控制，提高混凝土检测限，分析土木工程混凝土施工技术中存在的质量问题。

研究如何保证质量，加大质量检验，有效提高工程质量，降低工程成本，也是世界各国都感兴趣的研究课题。

本文基于广西苍昭高速公路薯良坪隧道相关施工背景，对建筑行业混凝土施工技术质量问题进行了分析。

最后，正在落实施工中二次衬砌混凝土施工工艺的质量控制措施。

即改进模板安装技术，改进钢材加工和连接，调整改进混凝土搅拌和运输，改进混凝土生产质量和混凝土浇筑施工工艺，改进混凝土原料的选择。

With the rapid development of construction industry and concrete materials, there are still some related technical problems. How to strengthen the quality control of concrete, improve the detectionlimit of concrete, and analyze the quality problems existing in the concrete construction technology of civil engineering. Research on how to ensure quality, increase quality inspection, effectively improve project quality and reduce project cost is also a research topic of interest to all countries in the world. Based on the relevant construction background of Shuliangping tunnel of CangZhao Expressway in Guangxi, this paper analyzes the technical quality problems of concrete construction in the construction industry. Finally, quality control measures for secondary lining concrete construction process are being implemented. That is, improve the formwork installation technology, improve the steel processing and connection, adjust andimprove the concrete mixing and transportation, improve the pouringand concrete, and improve the selection of concrete raw materials.关键词：混凝土；施工技术；质量控制前言近年来，我国建筑业发展迅速，混凝土作为一种重要的建筑材料，随着建筑工程的快速发展，也得到了越来越多的进步。

隧道二次衬砌砼施工质量保证措施
二次衬砌是隧道施工中质量控制重要环节。

为保证二次衬砌砼的质量,需要采取以下措施:
1. 材料选择。

仅采购合格的水泥、粉末、砂石等材料,并进行品检。

2. 骨料和配方设计。

根据工程要求科学设计骨料配合比例和配方,确保砼强度和工作性能。

3. 混凝土搅拌。

搅拌时间充分,使混凝土各组分充分混合均匀。

4. 浇筑与香挤。

浇筑顺序要保持良好,避免产生漏渣坑;进行科学的香挤排边以保证浇筑密实。

5. 开裂处理。

浇筑后及时进行灌浆处理,防止砼裂缝过大影响使用。

6. 爆破兼顾措施。

进行二次衬砌时要注意控制震动,避免对新浇砼产生不利影响。

7. 监测鉴定。

定期对混凝土进行品检,及时发现问题并作出改正。

通过以上质量保证措施,可以有效地保证隧道二次衬砌砼的质量,为后续工程提供坚实基础。

隧道工程二次衬砌质量控制要点二次衬砌是隧道工程施工在初期支护内侧施作的模筑混凝土或钢筋混凝土衬砌，与初期支护共同组成复合式衬砌。

二次衬砌和初期支护相对而言，指在隧道已经进行初期支护的条件下，用混凝土等材料修建的内层衬砌，以达到加固支护、优化路线防排水系统、美化外观、方便设置通讯、照明、监测等设施的作用，以适应现代化高速道路隧道建设的要求。

隧道初期支护完成后，为有效地控制其变形，仰拱尽量紧跟开挖面施。

（1）二次衬砌钢筋钢筋工程属于二次衬砌施工中最常规的一道工序，但是多年来此工序普遍存在一些共性问题：施工中经常出现钢筋偏位、钢筋骨架连接效果差，钢筋上下层网片间距控制不到位、上层网片整体不平整及其保护层厚度难以控制、支撑钢筋使用量大，钢筋主筋整体偏位或间距偏差大等问题。

针对上述问题，基于“工装保工艺、工艺保质量、质量保安全”的思想，通过在工装设备、施工工艺、文明施工等方面探索研究，研发了集成一系列新工艺、新工装降低了施工控制难度，提高了施工精度，可解决钢筋工程中普遍存在的质量通病。

研制了卡具工装，使用带卡槽的卡具工装，实现钢筋位置及间距的精确控制。

施工工艺流程及操作要点。

卡具工装：普通钢筋卡具角钢定位工装：根据钢筋设计间距，采用L63mm×63mm×5mm 角钢通过工厂冲压开槽而成。

钢制端模：根据钢筋位置，采用10mm 钢板通过工厂数控机床精确开槽加工而成。

可拆卸组合式劲性骨架：由下角钢、上钢管、承插筋、定位筋组成。

角钢定位工装钢制端模组合劲性骨架二衬钢筋加工弯制前首先调直，并将表面油渍、水泥浆和浮皮铁锈等均清除干净。

钢筋安装时钢筋长度、间距、位置、保护层厚度满足设计要求。

为确保二衬钢筋定位准确，钢筋安装间距及保护层厚度满足要求，二衬钢筋安装采用钢筋定位架进行控制，钢筋保护层垫块采用高强砂浆垫块。

（2）二次衬砌混凝土二衬台车必须按照隧道内净空尺寸进行设计与制造，钢结构及钢模必须具有足够的强度、刚度和稳定性。

隧道二次衬砌施工控制要点背景隧道是交通建设中常见的一种结构，隧道的建设需要经过多道工序，其中二次衬砌的施工过程中需要掌握一些关键要点，以确保隧道的安全和稳定性。

施工要点材料准备在进行隧道二次衬砌施工之前，应当事先准备好以下材料：•水泥•砂子•抗裂纤维•脱模剂•膨胀剂在材料准备过程中，应严格按照配比要求进行，以确保施工后的混凝土质量。

前期准备工作在进行隧道二次衬砌施工之前，应进行一系列的前期准备工作，包括：•清理拱顶、侧壁等待施工的部位•制作隧道二次衬砌的模板•确定出口位置和高度在进行前期准备工作时，要注意保证施工现场的清洁和整洁，确保操作安全。

模板制作隧道二次衬砌的施工需要使用模板，模板制作应按照设计要求进行，以确保施工质量。

在模板制作过程中，应注意以下事项：•模板应符合施工要求，当模板出现裂缝时应及时更换•模板拼接处应平整、紧密，避免出现隙缝•模板表面应平整光滑，不得有凹凸不平的现象施工过程在进行隧道二次衬砌施工过程中，应注意以下要点：•施工前应测量混凝土强度等重要参数，调整施工方案，保证混凝土的强度达到要求•混凝土的浇筑应从顶部向下，严格按照设计要求浇筑、压实，避免出现空鼓、裂缝、掏空现象•混凝土浇筑后应根据混凝土品种选择合适的养护措施，以确保混凝土的正常凝固和成型现场管理在进行隧道二次衬砌施工过程中，应加强现场管理，保持施工现场的卫生、安全及秩序。

具体工作包括：•安装警示标志，防止人员误入施工场地•严格实行工作票制度，确保每个工序的操作流程和安全要求符合规定•加强现场交通管理，确保车辆、人员进出施工场地合理有序隧道二次衬砌施工是整个隧道建设中的关键环节，施工过程需要严格按照设计要求进行，以确保施工质量。

通过制定良好的施工方案，加强现场管理以及严格按照操作规程进行施工，可有效降低施工风险，提高隧道二次衬砌施工质量。

浅谈公路隧道二次衬砌施工的质量控制摘要：本文介绍了公路隧道二次衬砌的一些质量控制方法，希望提高二次衬砌的外观及内在整体质量。

关键词：二次衬砌；台车；质量近年来，随着高速公路隧道建设的飞速发展，二次衬砌模筑泵送混凝土施工质量问题也就不断地增加，严重影响了混凝土的外观及内在整体质量。

所以，要保证隧道质量，必须从落实工艺措施，加强对隧道衬砌质量的控制。

1 二次衬砌施作时机的确定隧道二次衬砌混凝土作为持久保持隧道功能的重要结构，施作时机根据围岩及初期支护变形监测情况而确定。

围岩和初期支护变形基本稳定需符合下列条件。

(1)隧道周边水平收敛速度小于0.1～0.2mm/d，拱顶或底板垂直位移速度小于0.07～0.1mm/d。

(2)隧道周边水平收敛速度，以及拱顶或底板垂直位移速度明显下降。

(3)隧道位移相对值已达到总相对位移量的90%以上。

2 二衬模板台车制作安装质量控制二次衬砌混凝土施工，能否达到工程整体外观质量的要求，首先取决于二衬模板台车，台车的制作安装质量是关键，混凝土的平整度、光洁度、色差度、衬砌错台等都与台车直接相关。

二次衬砌采用整体式全断面钢模液压衬砌台车，台车长度根据路线半径及以防台车变形的要求而定，一般8～12m；挡头模均采用自制钢模或木模。

液压台车的加工应注意几点：面板钢板厚度不宜小于1cm，具有足够抗压、抗变形性能，拱部提升液压带锁定装置及定性支撑防止浇筑拱部混凝土时下沉；龙门框架与面板间的撑钢保证数量及其刚性能够承受由面板传来的混凝土浇筑时产生的重力、侧压力及施工中产生的各项荷载而不扭曲；门框架内做好斜撑防止门架向内变形，必要时在门框架内行走轮上两道纵梁间设置横向支撑；拱部压浆孔尽量居中防止拱部浇筑混凝土单侧流向而产生偏压。

3 混凝土浇筑工艺质量控制台车的质量是优质二次衬砌混凝土的条件，混凝土浇筑工艺是二次衬砌质量重要过程。

3.1 混凝土配合比要求二次衬砌混凝土一般选用抗渗等级大于等于p6级的抗渗混凝土，配合比设计要求满足：图纸设计强度、易于泵送的混合料级配、水灰比适当、水泥用量不小于320kg/m3的原则。
