WINCC7.0工控机配置

wincc上位机操作手册
WinCC上位机操作手册主要包括以下步骤：
1. 打开WinCC软件，并打开相应的项目。

2. 检查通讯通道中的逻辑设备名称与Set PG/PC指定的名称是否一致。

如果不一致，需要手动修改逻辑设备名称。

3. 确保客户端的Windows用户拥有Administrator，SIMATIC HMI和SQLServer2005MSSQLUSER三个用户组。

同时，如果WinCC服务器上不存在此客户端的Windows用户，必须在WinCC服务器上创建此Windows用户。

4. 使用项目复制器复制WinCC项目，相应的计算机名称、冗余的主从设置会自动更改。

5. 上位机发出的命令首先给下位机，下位机再根据此命令解释成相应时序信号直接控制相应设备。

下位机不时读取设备状态数据（一般为模拟量），转换成数字信号反馈给上位机。

6. 根据实际需要，可以在上位机屏幕上显示各种信号变化（液压，水位，温度等）。

7. 在操作过程中，如果遇到问题或故障，可以查看WinCC软件的帮助文档或联系技术支持寻求帮助。

以上就是WinCC上位机操作手册的基本步骤和注意事项，供您参考，建议查阅具体操作手册获取更全面准确的信息。

SIMATIC WinCC V7.0软件安装手册（第一版）上海航天能源股份有限公司2010年07月20日SIMATIC Wincc V7.0 软件安装手册说明：在安装软件之前请关闭计算机中所有正在运行的应用程序，因为在安装结束后会重新启动计算机。

安装WinCC的软件简易步骤,如右所述(具体的安装步骤如下所述) 1.操作系统：需要根据WINCC V7.0软件与操作系统的兼容列表进行安装2.Internet 浏览器：要求安装Mircosoft Internet Explorer6.0（IE6.0）或以上版本3.Mircorsoft 消息队列服务4.Mircorsoft SQL Server 2005软件（WinCC光盘自带，自行安装）5.SIMATIC Wincc V7.0软件6.SIMATIC NET软件1.安装操作系统----本安装手册是以Windows XP Professional SP2操作系统为例.2.安装Internet 浏览器----与操作系统一起安装，默认安装IE6.03.安装Mircorsoft 消息队列服务在计算机面板中选择“开始→设置→控制面板→添加/删除程序→添加/删除windows组件”，就会弹出“Windows组件向导”对话框,在“消息队列”前的选项中打“∨”后，点击“下一步”按钮，就要进行消息队列的安装(如右图所示).注:消息队列的安装不需要操作系统光盘；不同操作系统的消息队列的摆放位置不同,但是都是放在“添加/删除windows组件”内。

4. 安装SIMATIC Wincc V7.0软件--------安装此软件大概需要花四十多分钟插入光盘后就会弹出初始画面（如右图）界面,在此界面中点击“安装程序语言：简体中文（K）”选项.再点击“下一步”按钮。

接下来系统会弹出“欢迎”对话框（如右图），在此对话框中点击“下一步”按钮。

在弹出的“产品注意事项”界面（如右图）中，点击“下一步”按钮。

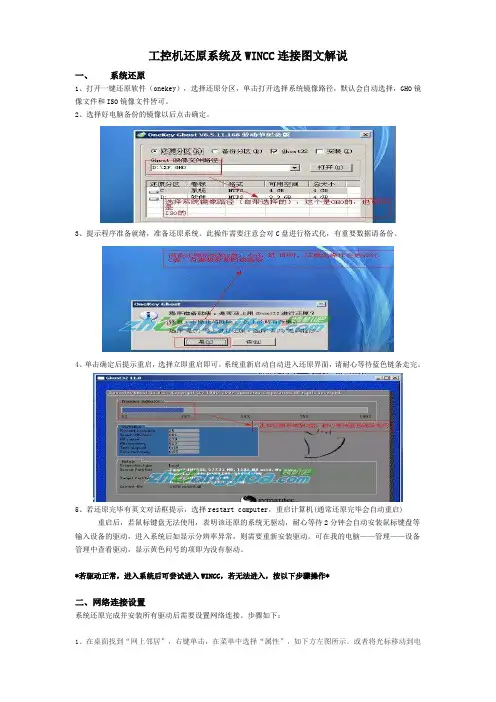

工控机还原系统及WINCC连接图文解说一、系统还原1、打开一键还原软件（onekey），选择还原分区，单击打开选择系统镜像路径，默认会自动选择，GHO镜像文件和ISO镜像文件皆可。

2、选择好电脑备份的镜像以后点击确定。

3、提示程序准备就绪，准备还原系统。

此操作需要注意会对C盘进行格式化，有重要数据请备份。

4、单击确定后提示重启，选择立即重启即可。

系统重新启动自动进入还原界面，请耐心等待蓝色链条走完。

5、若还原完毕有英文对话框提示，选择restart computer，重启计算机(通常还原完毕会自动重启)重启后，若鼠标键盘无法使用，表明该还原的系统无驱动，耐心等待2分钟会自动安装鼠标键盘等输入设备的驱动，进入系统后如显示分辨率异常，则需要重新安装驱动。

可在我的电脑——管理——设备管理中查看驱动，显示黄色问号的项即为没有驱动。

*若驱动正常，进入系统后可尝试进入WINCC，若无法进入，按以下步骤操作*二、网络连接设置系统还原完成并安装所有驱动后需要设置网络连接。

步骤如下：1、在桌面找到“网上邻居”，右键单击，在菜单中选择“属性”，如下方左图所示。

或者将光标移动到电脑右下角两个小电脑叠加在一起的图标，右键单击此图标会看见如下右图所示的画面，点击“打开网络连接”。

2、在打开的“网络连接”窗口中找到“本地连接”图标，右键单击，在菜单中选择“属性”，若有两个本地连接的，请选择“已连接上”的那个，并将另一个带红x的本地连接右键停用。

3、在弹出的“本地连接 - 属性”对话框中，找到“Internet协议（TCP/IP）”设置项目，直接双击或者点击“属性”按钮，并在显示图标的框打上对勾。

4、在弹出的“Internet协议（TCP/IP）属性”对话框中，选中“使用下面的 IP 地址”，按照图中所示的 IP 地址、子网掩码、默认网关填写；DNS服务器地址不填，点击确定即可。

注意：IP地址请参照同一工作组中的其他电脑，第四位与之不一样即可.三、电脑PG/PC接口设置1、查看电脑当前使用的网卡类型。

WinCC客户端与冗余服务器配置步骤主服务器CP1623网卡配置1.在服务器端设置CP1623网卡IP地址2.在Configuration Console（组态控制台）中设置CP1623网卡模块模式为组态模式，修改索引编号后点击应用。

此时打开Station Configurator（站组态编辑器），显示如下3.在Configuration Console（组态控制台）中设置S7ONLINE访问点为PC internal local4.在Station Configurator（站组态编辑器）中添加类型为WinCC应用程序的组件，并修改索引编号。

此时Station Configurator（站组态编辑器）显示如下5.在Station Configurator（站组态编辑器）中修改站名，与计算机名相同。

6.在Step7中设置PG/PC接口为PC internal local7.在Step7中打开主服器硬件组态，设置CP1623网卡的IP地址与MAC地址。

编译并下载下载完成后，打开Station Configurator（站组态编辑器）显示如下8.在Step7中打开网络组态，编译后选中服务器，下载。

下载完成后，打开Station Configurator（站组态编辑器）显示如下9.在服务器端重新设置CP1623网卡IP地址，IP地址与Step7硬件组态中不能重复。

IP地址修改完成后，打开Configuration Console（组态控制台）中地址，如下图所示备用服务器CP1623网卡配置备用服务器配置步骤除第4步与主服务器不同，其余均相同。

4. 在Station Configurator（站组态编辑器）中添加类型为WinCC应用程序（待机）的组件，并修改索引编号。

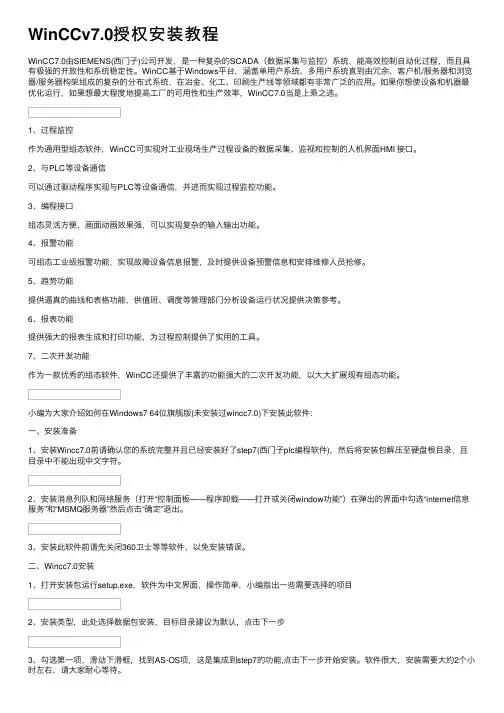

WinCCv7.0授权安装教程WinCC7.0由SIEMENS(西门⼦)公司开发，是⼀种复杂的SCADA（数据采集与监控）系统，能⾼效控制⾃动化过程，⽽且具有极强的开放性和系统稳定性。

WinCC基于Windows平台，涵盖单⽤户系统、多⽤户系统直到由冗余、客户机/服务器和浏览器/服务器构架组成的复杂的分布式系统，在冶⾦、化⼯、印刷⽣产线等领域都有⾮常⼴泛的应⽤。

如果你想使设备和机器最优化运⾏，如果想最⼤程度地提⾼⼯⼚的可⽤性和⽣产效率，WinCC7.0当是上乘之选。

1、过程监控作为通⽤型组态软件，WinCC可实现对⼯业现场⽣产过程设备的数据采集、监视和控制的⼈机界⾯HMI 接⼝。

2、与PLC等设备通信可以通过驱动程序实现与PLC等设备通信，并进⽽实现过程监控功能。

3、编程接⼝组态灵活⽅便，画⾯动画效果强，可以实现复杂的输⼊输出功能。

4、报警功能可组态⼯业级报警功能，实现故障设备信息报警，及时提供设备预警信息和安排维修⼈员抢修。

5、趋势功能提供逼真的曲线和表格功能，供值班、调度等管理部门分析设备运⾏状况提供决策参考。

6、报表功能提供强⼤的报表⽣成和打印功能，为过程控制提供了实⽤的⼯具。

7、⼆次开发功能作为⼀款优秀的组态软件，WinCC还提供了丰富的功能强⼤的⼆次开发功能，以⼤⼤扩展现有组态功能。

⼩编为⼤家介绍如何在Windows7 64位旗舰版(未安装过wincc7.0)下安装此软件：⼀、安装准备1、安装Wincc7.0前请确认您的系统完整并且已经安装好了step7(西门⼦plc编程软件)，然后将安装包解压⾄硬盘根⽬录，且⽬录中不能出现中⽂字符。

2、安装消息列队和⽹络服务（打开“控制⾯板——程序卸载——打开或关闭window功能”）在弹出的界⾯中勾选“internet信息服务”和“MSMQ服务器”然后点击“确定”退出。

3、安装此软件前请先关闭360卫⼠等等软件，以免安装错误。

⼆、Wincc7.0安装1、打开安装包运⾏setup.exe，软件为中⽂界⾯，操作简单，⼩编指出⼀些需要选择的项⽬2、安装类型，此处选择数据包安装，⽬标⽬录建议为默认，点击下⼀步3、勾选第⼀项，滑动下滑框，找到AS-OS项，这是集成到step7的功能,点击下⼀步开始安装。

wincc服务器客户机设置1.简介本文档旨在详细介绍WinCC服务器客户机设置的步骤和操作方法。

2.环境要求在开始设置之前，请确保您已满足以下环境要求：●已安装WinCC服务器软件●确保服务器和客户机连接正常●确保您具有管理员权限3.设置服务器3.1 安装WinCC服务器1.WinCC服务器软件并运行安装程序。

2.按照安装向导的指引完成安装过程。

3.在安装过程中，选择所需的组件和功能，并按照提示完成安装。

3.2 配置服务器参数1.打开WinCC服务器软件，并登录管理员账号。

2.在服务器设置中，配置服务器的IP地质、端口号和其他必要的参数。

3.根据实际需求，设置服务器的安全性选项和权限设置。

4.保存并应用服务器设置。

4.设置客户机4.1 安装WinCC客户机软件1.WinCC客户机软件并运行安装程序。

2.按照安装向导的指引完成安装过程。

3.在安装过程中，选择所需的组件和功能，并按照提示完成安装。

4.2 配置客户机参数1.打开WinCC客户机软件，并登录管理员账号。

2.在客户机设置中，配置服务器的IP地质、端口号和其他必要的参数。

3.根据实际需求，设置客户机的显示选项和权限设置。

4.保存并应用客户机设置。

5.客户机连接服务器在客户机上启动WinCC客户机软件，并输入服务器的IP地质和端口号，连接按钮以建立与服务器的连接。

6.维护和管理在使用过程中，您可以进行以下维护和管理操作：●添加或删除客户机●更改服务器设置●调整客户机的权限和显示选项7.故障排除如果在设置或使用过程中遇到任何问题，可参考WinCC服务器和客户机的帮助文档进行故障排除。

8.附件本文档不涉及附件。

9.法律名词及注释本文档不涉及法律名词及注释。

SIMATIC WinCC 软件(版本号：V7.0 V7.0SP1 V7.0SP2 V7.0SP3)安装手册（第一版）SIMATIC Wincc V7.0 软件安装手册在计算机面板中选择“开始→设置→控制面板→添加/删除程序→添加/删除windows组件”，就会弹出“Windows组件向导”对话框,在“消息队列”前的选项中打“∨”后，点击“下一步”按钮，就要进行消息队列的安装(如右图所示).注:消息队列的安装不需要操作系统光盘；不同操作系统的消息队列的摆放位置不同,但是都是放在“添加/删除windows组件”内。

4. 安装SIMATIC Wincc V7.0软件--------安装此软件大概需要花四十多分钟插入光盘后就会弹出初始画面（如右图）界面,在此界面中点击“安装程序语言：简体中文（K）”选项.再点击“下一步”按钮。

接下来系统会弹出“欢迎”对话框（如右图），在此对话框中点击“下一步”按钮。

在弹出的“产品注意事项”界面（如右图）中，点击“下一步”按钮。

出现“查找程序”窗口（如右图），要等待其查找完毕，再点击“下一步”按钮在弹出的“许可证协议”界面（如右图）中，选中“我接受…”,再点击“下一步”按钮在“产品语言”中（如右图），选择“中文（C）”，再点击“下一步”按钮。

“安装类型”（如右图）中，选择“数据安装包”，“目标目录”不需修改，直接为默认。

然后点击“下一步”按钮。

勾选第一个WinCCInstallation就可，然后继续下一步在弹出的界面（如右图）中，选中“WinCCInstallation”（必须安装）和“SIMATICNET”（与PLC进行通讯时必须安装），再点击“下一步”按钮。

注：Web Navigator是系统在服务器中web功能的实现(需安装IIS组件)。

Data Monitor是工厂智能中用于数据显示和分析的一个组件。

Connectivity Pack是连通性软件包。

如有需要，可选择安装。

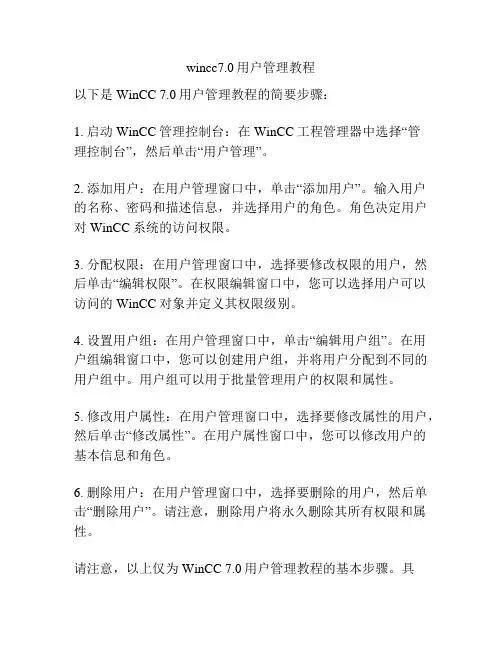

wincc7.0用户管理教程
以下是WinCC 7.0用户管理教程的简要步骤：
1. 启动WinCC管理控制台：在WinCC工程管理器中选择“管
理控制台”，然后单击“用户管理”。

2. 添加用户：在用户管理窗口中，单击“添加用户”。

输入用户的名称、密码和描述信息，并选择用户的角色。

角色决定用户对WinCC系统的访问权限。

3. 分配权限：在用户管理窗口中，选择要修改权限的用户，然后单击“编辑权限”。

在权限编辑窗口中，您可以选择用户可以访问的WinCC对象并定义其权限级别。

4. 设置用户组：在用户管理窗口中，单击“编辑用户组”。

在用户组编辑窗口中，您可以创建用户组，并将用户分配到不同的用户组中。

用户组可以用于批量管理用户的权限和属性。

5. 修改用户属性：在用户管理窗口中，选择要修改属性的用户，然后单击“修改属性”。

在用户属性窗口中，您可以修改用户的基本信息和角色。

6. 删除用户：在用户管理窗口中，选择要删除的用户，然后单击“删除用户”。

请注意，删除用户将永久删除其所有权限和属性。

请注意，以上仅为WinCC 7.0用户管理教程的基本步骤。

具
体的操作步骤可能会有所不同，具体取决于您的WinCC版本和配置。

建议您参考官方的WinCC用户手册以获取更详细的操作指南。

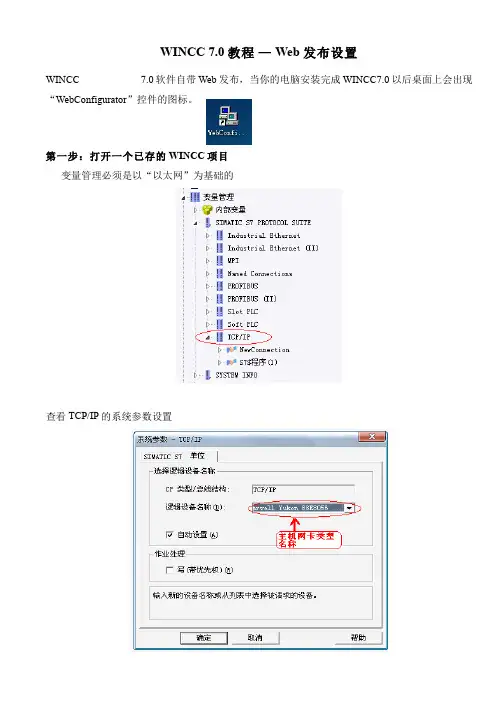

WINCC 7.0 教程— Web 发布设置WINCC7.0软件自带Web发布，当你的电脑安装完成WINCC7.0以后桌面上会出现“WebConfigurator”控件的图标。

第一步：打开一个已存的WINCC项目变量管理必须是以“以太网”为基础的查看 TCP/IP 的系统参数设置第二步：Web浏览器参数设置；鼠标右击，首先设置Web浏览发布器左击Web浏览发布器，出现以下对话框“wincc web 发布向导—引言”点击“下一个”按钮出现“wincc web 发布向导—选择目录”默认的是你已经打开的wincc项目如果不需要改变所发布的项目路径直接点下一个“选择图片”可以全部导入，根据自己情况选择全部导入完成点击“下一个”显示“wincc web发布向导—完成”窗口，直接点“完成”“确定”完成后会出现下面的导入的画面第三步：继续右击进行“web 组态器”设置左击出现“WebConfigurator”对话框，这一步和桌面上的“WebConfigurator”图标是一样的，也可以在桌面上直接双击“WebConfigurator”图标进行设置。

点“下一步”设置IP地址，也可以是默认的不用管它。

缺省网页选择“webclient.asp”然后点击“完成”等待设置完成，中间可能会报错出现，可能是软件有问题。

但不影响web发布第二步、第三步是web 浏览器设置第三步：用户管理一张图片应该就能说明全部设置了吧，就不用文字在这说明了，太慢！第四步：测试；使用客户机打开IE浏览器，输入主机IP地址回车，会出现下面的登录窗口，输入第三步中新建的的用户名和密码然后“确定”出现“Loading picture”等待完成直接进入你第三步设置的初始画面；但是第一次会出现需要你安装控件的画面，点击安装就可以了。

我这因为是第N次用了，所以不会出现控件安装的画面，所以抱歉。

至此 WINCC Web 发布功能设置全部完成谢谢！作者：。
