电力工程教案学院、系：电气信息学院电气系任课教师：孙丽华授课专业：电气工程及其自动化课程学分：3学分课程总学时：50学时课程周学时：4学时2009 年3月20 日电力工程教学进程周次课次章节学时教学手段教学环境1 1 第一章 1.1 电力系统的基本概念1.2 发电厂的生产过程2 讲授多媒体1 2 1.3电力系统的电压与电能质量 1.4 电力系统中性点的运行方式 1.5 我国电力工业发展概况及前景2 讲授多媒体1 3 第二章 2.1 电力负荷与负荷曲线2.2 计算负荷及有关系数2.3 确定计算负荷的方法2 讲授多媒体2 1 2.4 尖峰电流的计算2.5 功率损耗与电能损耗计算2.6企业计算负荷的确定2 讲授多媒体2 2 2.7 无功功率补偿第三章3.1 概述 2 讲授多媒体3 1 3.2 电力系统元件参数和等值电路3.3 电力网的电压计算2 讲授多媒体3 2 《电缆线路》、《功率因数提高》 2 电化教学3 3 3.4 输电线路导线截面的选择第四章 4.1 概述 4.2 标幺制2 讲授多媒体4 1 4.3 无限容量系统三相短路电流计算4.4 有限容量系统三相短路电流的实用计算（简介）2 讲授多媒体4 2 4.6 电动机对短路冲击电流的影响4.7 低压电网短路电流计算2 讲授多媒体5 14.8 短路电流的效应第五章 5.1 概述 5.2 高低压开关电器2 讲授多媒体5 2 5.3 高低压保护电器和限流电器 5.4 电力变压器 2 讲授多媒体5 3 5.5 互感器 5.6 高低压成套配电装置 2 讲授多媒体6 1 5.7 电气主接线5.8 电气设备的选择 2 讲授多媒体6 2 5.9 变电所的总体布置第六章 6.1 继电保护的基本知识2 讲授多媒体7 1 6.2 常用保护继电器 6.3 线路的电流电压保护 2 讲授多媒体7 2 6.3 线路的电流电压保护 6.4~6.6（简介） 2 讲授多媒体7 3 6.7 电力变压器的保护 2 讲授多媒体8 1 实验1：电磁型继电器特性参数测试 28 2 6.8 电动机保护 6.9 电力电容器的保护（简介） 2 讲授多媒体9 1 实验2：感应型继电器特性参数测试 29 2 实验3：线路的过电流保护和电流速断保护整定 29 3 第七章7.1 变电所的操作电源7.2 变电所的控制回路7.3 变电所的信号回路2 讲授多媒体10 1 7.4 绝缘监察装置和测量仪表7.5 变电所常用自动装置2 讲授多媒体10 2 第九章9.1 过电压与防雷2 讲授多媒体第 1 周第 1 次课 2 学时注：本页为每次课教案首页上次课复习：本次课题（或教材章节题目）：第一章 1.1 电力系统的基本概念 1.2 发电厂的生产过程教学要求：了解电力系统的基本概念和相关知识；了解发电厂的生产过程。

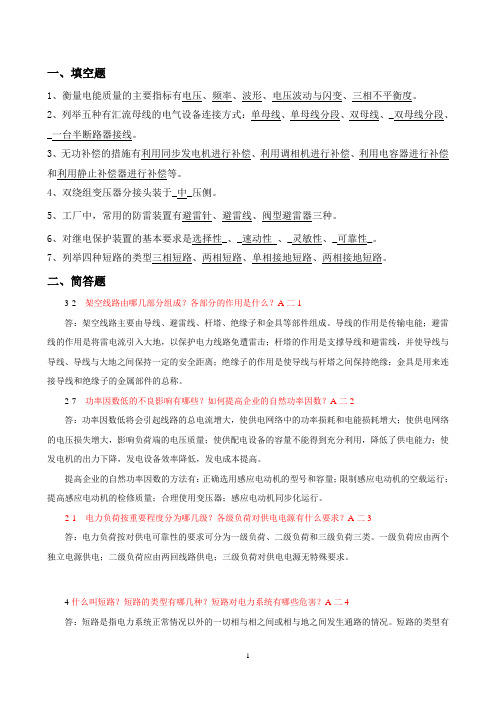

一、填空题1、衡量电能质量的主要指标有电压、频率、波形、电压波动与闪变、三相不平衡度。
2、列举五种有汇流母线的电气设备连接方式：单母线、单母线分段、双母线、_双母线分段、_一台半断路器接线。
3、无功补偿的措施有利用同步发电机进行补偿、利用调相机进行补偿、利用电容器进行补偿和利用静止补偿器进行补偿等。
4、双绕组变压器分接头装于_中_压侧。
5、工厂中，常用的防雷装置有避雷针、避雷线、阀型避雷器三种。
6、对继电保护装置的基本要求是选择性_、_速动性、_灵敏性、_可靠性_。
7、列举四种短路的类型三相短路、两相短路、单相接地短路、两相接地短路。
二、简答题3-2 架空线路由哪几部分组成？各部分的作用是什么？A二1答：架空线路主要由导线、避雷线、杆塔、绝缘子和金具等部件组成。
导线的作用是传输电能；避雷线的作用是将雷电流引入大地，以保护电力线路免遭雷击；杆塔的作用是支撑导线和避雷线，并使导线与导线、导线与大地之间保持一定的安全距离；绝缘子的作用是使导线与杆塔之间保持绝缘；金具是用来连接导线和绝缘子的金属部件的总称。
2-7 功率因数低的不良影响有哪些？如何提高企业的自然功率因数？A二2答：功率因数低将会引起线路的总电流增大，使供电网络中的功率损耗和电能损耗增大；使供电网络的电压损失增大，影响负荷端的电压质量；使供配电设备的容量不能得到充分利用，降低了供电能力；使发电机的出力下降，发电设备效率降低，发电成本提高。
提高企业的自然功率因数的方法有：正确选用感应电动机的型号和容量；限制感应电动机的空载运行；提高感应电动机的检修质量；合理使用变压器；感应电动机同步化运行。
2-1 电力负荷按重要程度分为哪几级？各级负荷对供电电源有什么要求？A二3答：电力负荷按对供电可靠性的要求可分为一级负荷、二级负荷和三级负荷三类。
一级负荷应由两个独立电源供电；二级负荷应由两回线路供电；三级负荷对供电电源无特殊要求。
4什么叫短路？短路的类型有哪几种？短路对电力系统有哪些危害？A二4答：短路是指电力系统正常情况以外的一切相与相之间或相与地之间发生通路的情况。
第一章1-1 什么是电力系统？建立联合电力系统有哪些好处？答：电力系统是由发电厂、变电所、输配电线路和电力用户组成的整体。
建立联合电力系统的优点是：可以减少系统的总装机容量；可以减少系统的备用容量；可以提高供电的可靠性；可以安装大容量的机组；可以合理利用动力资源，提高系统运行的经济性。
1-2 电能生产的主要特点是什么？对电力系统有哪些要求？答：电能生产的主要特点是：电能不能大量存储；过渡过程十分短暂；与国民经济各部门和人民日常生活的关系极为密切。
对电力系统的基本要求是：保证供电的可靠性；保证良好的电能质量；为用户提供充足的电能；提高电力系统运行的经济性。
1-3 我国规定的三相交流电网额定压等级有哪些？用电设备、发电机、变压器的额定电压与同级电网的额定电压之间有什么关系？为什么？答：我国规定的三相交流电网额定压等级，低压有0.22/0.127 kV、0.38/0.22 kV和0.66/0.38kV；高压有3 kV、6 kV、10 kV、35 kV、60 kV、110 kV、220 kV、330 kV、500 kV和750 kV。
用电设备的额定电压规定与同级电网的额定电压相同；发电机的额定电压应比同级电网额定电压高5%；变压器一次绕组的额定电压，对于降压变压器，应等于电网的额定电压，对于升压变压器，应等于发电机的额定电压；变压器二次绕的额定电压，当二次侧供电线路较长时，应比电网额定电压高10%，当变压器二次侧供电线路较短时，应比同级电网额定电压高5%。
1-4 衡量电能质量的主要指标有哪些？简述它们对电力系统的主要影响。
答：衡量电能质量的主要指标有：频率偏差、电压偏差、电压波动与闪变、高次谐波（波形畸变率）、三相不平衡度及暂时过电压和瞬态过电压。
对电力系统的主要影响（略）。
1-5 什么叫小电流接地系统？什么叫大电流接地系统？小电流接地系统发生一相接地时，各相对地电压如何变化？这时为何可以暂时继续运行，但又不允许长期运行？答：中性点不接地和中性点经消弧线圈接地的系统称为小电流接地系统；性点直接接地（或经低电阻接地）的系统称为大电流接地系统。

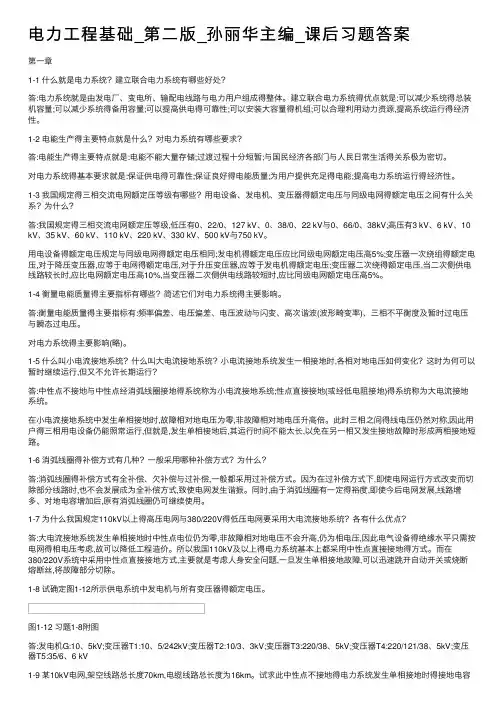

电⼒⼯程基础_第⼆版_孙丽华主编_课后习题答案第⼀章1-1 什么就是电⼒系统？建⽴联合电⼒系统有哪些好处？答:电⼒系统就是由发电⼚、变电所、输配电线路与电⼒⽤户组成得整体。
建⽴联合电⼒系统得优点就是:可以减少系统得总装机容量;可以减少系统得备⽤容量;可以提⾼供电得可靠性;可以安装⼤容量得机组;可以合理利⽤动⼒资源,提⾼系统运⾏得经济性。
1-2 电能⽣产得主要特点就是什么？对电⼒系统有哪些要求？答:电能⽣产得主要特点就是:电能不能⼤量存储;过渡过程⼗分短暂;与国民经济各部门与⼈民⽇常⽣活得关系极为密切。
对电⼒系统得基本要求就是:保证供电得可靠性;保证良好得电能质量;为⽤户提供充⾜得电能;提⾼电⼒系统运⾏得经济性。
1-3 我国规定得三相交流电⽹额定压等级有哪些？⽤电设备、发电机、变压器得额定电压与同级电⽹得额定电压之间有什么关系？为什么？答:我国规定得三相交流电⽹额定压等级,低压有0、22/0、127 kV、0、38/0、22 kV与0、66/0、38kV;⾼压有3 kV、6 kV、10 kV、35 kV、60 kV、110 kV、220 kV、330 kV、500 kV与750 kV。
⽤电设备得额定电压规定与同级电⽹得额定电压相同;发电机得额定电压应⽐同级电⽹额定电压⾼5%;变压器⼀次绕组得额定电压,对于降压变压器,应等于电⽹得额定电压,对于升压变压器,应等于发电机得额定电压;变压器⼆次绕得额定电压,当⼆次侧供电线路较长时,应⽐电⽹额定电压⾼10%,当变压器⼆次侧供电线路较短时,应⽐同级电⽹额定电压⾼5%。
1-4 衡量电能质量得主要指标有哪些？简述它们对电⼒系统得主要影响。
答:衡量电能质量得主要指标有:频率偏差、电压偏差、电压波动与闪变、⾼次谐波(波形畸变率)、三相不平衡度及暂时过电压与瞬态过电压。
对电⼒系统得主要影响(略)。
1-5 什么叫⼩电流接地系统？什么叫⼤电流接地系统？⼩电流接地系统发⽣⼀相接地时,各相对地电压如何变化？这时为何可以暂时继续运⾏,但⼜不允许长期运⾏？答:中性点不接地与中性点经消弧线圈接地得系统称为⼩电流接地系统;性点直接接地(或经低电阻接地)得系统称为⼤电流接地系统。
