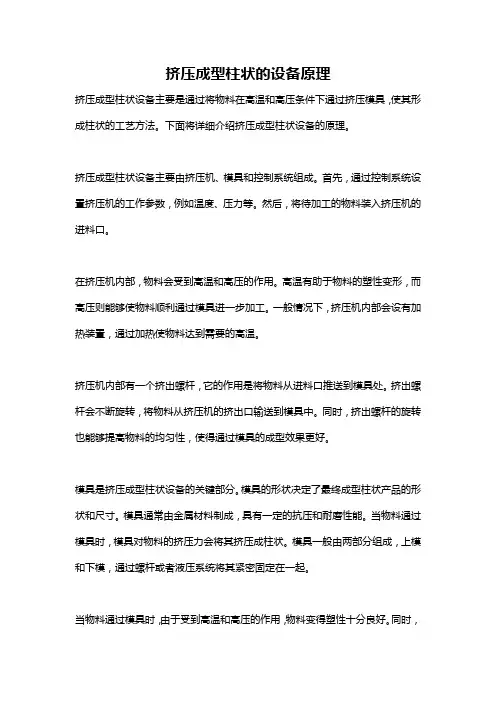

挤压成型柱状的设备原理挤压成型柱状设备主要是通过将物料在高温和高压条件下通过挤压模具，使其形成柱状的工艺方法。
下面将详细介绍挤压成型柱状设备的原理。
挤压成型柱状设备主要由挤压机、模具和控制系统组成。
首先，通过控制系统设置挤压机的工作参数，例如温度、压力等。
然后，将待加工的物料装入挤压机的进料口。
在挤压机内部，物料会受到高温和高压的作用。
高温有助于物料的塑性变形，而高压则能够使物料顺利通过模具进一步加工。
一般情况下，挤压机内部会设有加热装置，通过加热使物料达到需要的高温。
挤压机内部有一个挤出螺杆，它的作用是将物料从进料口推送到模具处。
挤出螺杆会不断旋转，将物料从挤压机的挤出口输送到模具中。
同时，挤出螺杆的旋转也能够提高物料的均匀性，使得通过模具的成型效果更好。
模具是挤压成型柱状设备的关键部分。
模具的形状决定了最终成型柱状产品的形状和尺寸。
模具通常由金属材料制成，具有一定的抗压和耐磨性能。
当物料通过模具时，模具对物料的挤压力会将其挤压成柱状。
模具一般由两部分组成，上模和下模，通过螺杆或者液压系统将其紧密固定在一起。
当物料通过模具时，由于受到高温和高压的作用，物料变得塑性十分良好。
同时，模具的形状也会限制物料在空间中的流动方向，进而使物料成型为柱状。
最后，通过模具的出料口，挤压出的柱状产品会经过冷却处理以进行终点固化。
冷却过程可以采用自然冷却或者强制冷却，以确保柱状产品在尺寸和形状上保持稳定。
冷却过程完成后，柱状产品便可从模具中取出，整个挤压成型柱状设备的工艺过程就完成了。
总之，挤压成型柱状设备主要通过将物料在高温和高压下通过模具挤压，使其成型为柱状。
挤压成型柱状设备的关键是挤压机和模具的协同工作，通过控制工作参数和模具设计，制造出符合要求的柱状产品。
挤压成型柱状设备在材料加工和制造业中具有广泛的应用前景，能够快速高效地生产出符合要求的柱状产品。
材料成型设备名词解释1. 锤锻：利用蒸汽或液压等传动机构使落下的部分（活塞.锤杆.锤头.上砧）产生运动并积累动能，将此动能施加到锻件上去。
使锻件获得塑性变形能，以完成各种锻压工艺过程的机器称为锤锻。
2. 曲柄压力机公称压力：曲柄压力机的公称压力（Pg）是指滑块离下死点前某一特定距离（此特定距离称为公称压力行程）或曲柄旋转到离下死点前某一特定角度（此特定角度称为公称压力角）时，滑块所允许承受的最大作用力。
3. 锁模力：锁模力是指注射时为克服型腔内熔体对模具的涨开力，注射机施加给模具的锁紧力。
当原料以高压注入模穴内时会产生一个撑模的力量,因此注塑机的锁模单元必须提供足够的\锁模力\使模具不至于被撑开。
4. 注射量：注射量也称公称注射量。
注射量是指机器在对空注射条件下、注射螺杆或柱塞作一次最大注射注射行程时注射装置所能达到的最大注射量。
5. 最大成型面积：指模具分型面上允许的塑件最大投影面积，作用于该面积上的型腔总压力小于注射机允许的锁模力，否则会产生溢料。
6. 软压下：铸坯的液芯压下也称为软压下，是指带液芯的铸坯出结晶器下口后，通过支承辊对坯壳实施挤压，铸坯内仍然是液芯。
经二冷区铸坯液芯逐渐减小，直至铸坯完全凝固。
7. 轧机：以实现金属在旋转的轧辊之间依靠轧制压力作用而发生塑性变形的机械设备，称为轧机。
8. 辊型：板材轧辊的辊身呈圆柱形，为补偿轧辊受力弯曲及不均匀热膨胀变形或轧制过程中的不均匀磨损对实际辊缝的影响，必需时需将辊身磨制成较复杂的曲线形状，即所谓的辊型。
9. 孔型：型材轧辊按照所轧件不同断面形状要求，辊身上刻有各种形状的轧槽，即所谓的孔型。
10. 焊管生产：是将板.带材用各种成型方法弯卷成所要求的管状，然后用不同的焊接方法，将焊缝焊合的过程。
11. 最大净空距：最大净空距（开口高度）H是指活动横梁停在上限位置时从工作台上表面到活动横梁下表面的距离。
（反映液压机在高度方向上工作空间大小）12. 连续铸造：是将液态金属通过连铸机浇铸，凝固成形.切割而直接得到铸坯的新工艺.新技术。
塑料挤出成型设备有哪些
塑料挤出成型是一种常见的塑料加工方法，通过挤压熔化的塑料料料经过模具形成所需的截面形状。
而塑料挤出成型设备主要包括挤出机、模具、冷却系统等组成，具有操作简单、生产效率高、成型稳定等优点。
挤出机是塑料挤出成型的核心设备，一般由机筒、机螺杆、加热和冷却系统等部分组成。
机筒是装载熔化塑料的容器，而机螺杆则是推动、混合和挤出熔融塑料的元件。
通过机螺杆的旋转和推动，使得熔融的塑料料料被挤压出模具形成成型产品。
挤出机的规格大小和技术指标会影响到生产效率和成型质量。
模具是塑料挤出成型的另一个重要设备，模具的设计和制造直接影响着成型产品的尺寸、形状和表面质量。
挤出模具一般由模腔、进料口、冷却系统等部分构成，不同的产品需要设计制造不同的模具来完成成型过程。
优秀的模具设计能够有效提高产品的成型精度和生产效率。
除了挤出机和模具外，塑料挤出成型设备还需要配备冷却系统、拉伸装置等辅助设备。
冷却系统主要用于降温和固化挤出成型的塑料料料，确保产品在成型过程中达到所需的强度和尺寸精度。
拉伸装置则用于拉伸和定型挤出的塑料料料，使其达到客户所要求的长度和形状。
在塑料挤出成型设备的选择和使用中，需要根据产品的要求和生产规模来合理配置设备。
不同的塑料材料、产品结构和生产需求都会影响到所选择的挤出机、模具和辅助设备。
因此，了解各种塑料挤出成型设备的特点和应用场景，对于提高生产效率和产品质量具有重要意义。
1。
挤压成型机操作说明一、引言随着工业生产的不断发展，挤压成型机在塑料加工、金属制品生产等领域中发挥着重要作用。
本文旨在向操作者提供详细的挤压成型机操作说明，以确保操作的安全性和生产的高效性。
二、设备概述挤压成型机是一种将材料通过机械压力挤压成型的设备。
其结构主要包括进料系统、挤压系统、冷却系统和控制系统等部分。
在操作挤压成型机之前，应先熟悉其各部分的功能和操作方式。
三、安全操作1. 穿戴个人防护装备：操作者在操作挤压成型机前，应穿戴好符合安全标准的个人防护装备，如安全帽、护目镜、防护手套等。
2. 检查设备安全：在操作前，需仔细检查挤压成型机各部件的运行状况是否正常，如有发现损坏或异常的地方，应及时报告维修人员进行处理。
3. 维护清洁操作环境：保持操作环境的干净整洁，减少因杂物造成的安全隐患。
四、操作步骤1. 准备材料：根据生产需求，准备好需要加工的材料，并进行初步处理，确保其质量符合要求。
2. 启动挤压成型机：按照操作面板上的启动程序依次操作，确保设备正常启动。
3. 设置生产参数：根据产品要求，在控制面板上设置合适的挤压速度、温度及压力等参数。
4. 进料操作：将处理好的材料放入进料系统，并确保其均匀地进入到挤压螺杆中。
5. 挤压操作：挤压机螺杆旋转，通过内部压缩将材料挤压出模具，形成所需产品的形状。
6. 冷却固化：挤压出的产品通过冷却系统迅速冷却，以使其迅速固化。
7. 剪切成型：冷却固化后的产品经过剪切机构的作用，按照预定尺寸进行剪切成型。
8. 整理检查：将剪切成型后的产品进行整理和检查，确保无明显的缺陷和变形。
9. 关闭机器：在确认生产完毕后，按照操作面板上的关闭程序依次操作，停止挤压成型机的运行。
五、操作注意事项1. 遵循操作规程：严格按照挤压成型机的操作规程进行操作，避免违规操纵导致事故发生。
2. 定期维护保养：挤压成型机需要定期进行保养维护，如定期清洁设备、检查润滑油量等。
3. 注意材料选择：选择适合挤压成型机的材料，避免使用不符合要求的材料导致操作困难或设备损坏。
工厂设备清单范文一、生产设备类1.原料处理设备-原料筛选机：用于筛选原料中的杂质和颗粒大小不均匀的材料。
-输送带：用于将原料从储料仓输送到下一个加工环节。
-切割机：用于将原料切割成所需的大小和形状。
-研磨机：用于将原料研磨成所需的细粉。
-过滤机：用于将原料中的杂质和沉淀物过滤掉。
2.加工设备-注塑机：用于将塑料材料熔化后注入模具中，成型所需的产品。
-挤出机：用于将塑料材料挤压成所需的形状。
-冲压机：用于将金属材料冲压成所需的形状。
-激光切割机：用激光束将材料进行切割，精度高、速度快。
-焊接机：用于将金属材料进行焊接，连接成所需的形状。
3.组装设备-自动化组装线：用于自动化地将零件组装成完成品。
-点胶机：用于将胶水点在配件上，以达到粘合的目的。
-螺丝拧紧机：用于将螺丝拧紧到指定的扭矩值。
4.检测设备-品质分析仪器：用于对产品的质量进行分析和检测。
-X射线检测机：用于检测产品内部的缺陷和异物。
-金属探测仪：用于检测产品中是否有金属杂质。
-色差仪：用于检测产品的色差是否达到要求。
二、辅助设备类1.仓储设备-搬运机械：如叉车、搬运车等，用于搬运货物和原料。
-储料仓：用于存放原料，保证生产过程的连续性。
-货架：用于存放成品和半成品，便于管理和取用。
2.能源和环境设备-发电机：用于提供电力，保证设备正常运转。
-空压机：用于提供压缩空气，驱动气动设备。
-污水处理设备：用于处理工厂产生的废水，达到环保要求。
-废气处理设备：用于处理工厂排放的废气，减少对环境的污染。
3.工具设备-电动工具：如电钻、电锯等，用于各种工作的加工和修理。
-手动工具：如扳手、锤子等，用于各种简单的操作和维修。
4.仪器设备-温湿度计：用于监测工厂内环境的温度和湿度。
-流量计：用于测量流体的流速和流量。
-电子秤：用于称量原料和成品的重量。
-物料传送带秤：用于称量物料的重量，实现自动化生产。
以上是一份典型的工厂设备清单，根据实际生产需要，具体设备组成可能会有所不同。
螺杆挤压造粒机设备工艺原理概述螺杆挤压造粒机是一种将粉末材料挤压成颗粒状的设备，广泛应用于制药、化工、食品等行业。
其工作原理是通过螺杆旋转带动物料向前推进，同时通过螺杆和机筒的相互作用，将物料挤压挤出，形成成型颗粒。
在使用螺杆挤压造粒机的过程中，需要注意控制进料速度、挤压压力、温度等参数，以保证产品质量。
工艺流程螺杆挤压造粒机的工艺流程一般包括以下步骤：1.进料：将需要制粒的原料通过进料口投入螺杆挤压造粒机中。
2.压缩：螺杆会将原料从进料口向前推进，并将其挤压，形成高密度的颗粒。
3.切割：颗粒被螺杆带入切割机构，通过切割形成粒径和形状一致的颗粒。
4.散热：颗粒在承受挤压过程中会受到一定的摩擦和压力，这时需要进行散热，避免颗粒过热。
5.分选：对颗粒进行筛选，分装，剔除不合格的颗粒。
工艺原理螺杆挤压造粒机的工艺原理可以分为以下几个方面：1.进料与压缩：在螺杆旋转的过程中，物料会受到螺杆的搅拌和推进，从而均匀分布在螺杆挤压的工作区域内。
物料在这个区域内受到挤压、摩擦和剪切等力作用，从而形成高密度的颗粒。
同时，螺杆的旋转速度也会影响颗粒的成型。
2.切割：颗粒通过切割机构形成粒径和形状一致的颗粒。
切割机构包括刀片、定位模具和调节机构。
调节机构可根据需要改变切割机构的距离和角度，以确保颗粒质量。
3.散热：颗粒在承受挤压过程中会受到一定的摩擦和压力，这时需要进行散热，避免颗粒过热。
一般使用水冷或风冷方式进行散热。
水冷方式使用冷却水循环进行散热，而风冷方式使用风扇将冷却气体对颗粒进行散热。
4.分选：对颗粒进行筛选，分装，剔除不合格的颗粒。
一般采用筛网进行分选，将合格的颗粒进一步分类、包装。
注意事项在使用螺杆挤压造粒机时，需要注意以下事项：1.原料的质量要求较高，建议使用粒度均匀、湿含量适中的粉末材料。
2.进料速度要适宜，一般情况下，不能过快或过慢。
过快会导致物料分布不均，过慢会影响产量。
3.挤压压力要适当，过小会影响物料成型，过大会加大机械负荷，影响设备寿命。
一、曲柄压力机由哪几部分组成？各部分的功能如何？曲柄压力机主要部件及作用如下：1、传动部件传动部件包括带轮、带、齿轮和传动轴及相应的轴承。
其功能是传递电动机的运动和能量，并起减速作用。
2、工作机构由曲柄、连杆、滑块和机身上的导轨构成曲柄滑块机构，其功能是将旋转运动变换为滑块的直线往复运动。
3、操纵机构由离合器、制动器组成。
它们的主要功能是在电动机正常运转的条件下控制曲柄和滑块的运动或停止。
4、机身机身是压力机的支承零件，所有零件安装在机身相应位置上组成一部完整的机器。
其自身质量完全靠机身支承。
在压力机工作时，要靠机身平衡工作载荷和各传动零件之间的相互作用力，保证各个运动零件的正确位置和滑块的导向精度。
5、能源部件压力机能源部件包括电动机和飞轮。
电动机从电网吸收电能并转换成压力机需要的旋转形式的机械能。
飞轮在压力机工作行程之前将机械能储存起来，在压力机工作行程中大量消耗能量时释放，直接供给压力机，起调节电动机机械负荷的作用。
6、辅助装置与系统压力机上的辅助装置与系统分为两类：一类是保证压力机正常运转的，如润滑系统、超载保护装置、滑块平衡装置、电路系统等；另一类是为了操作方便和扩大压力机应用范围的，如顶件装置等。
二、分析曲柄滑块机构的受力，说明压力机滑块需用负荷图的准确含义。
三、曲柄压力机的技术参数有哪些？如何选用？1、标称压力Fg 和标称压力行程sg标称压力是压力机的主要参数，是滑块运动到下止点前某一特定距离sg 时或者曲柄旋转到离下止点某一特定角度时滑块所能承受的最大作用力。
该剧距离sg 称为标称压力行程，根据滑块行程和曲柄位置的对应关系，和标称压力行程对应的曲柄转角称为标称压力角。
2、滑块行程滑块可移动的最大距离称为滑块行程。
滑块运动到最上位置时其速度为零，该位置称上止点，运动到最下位置时速度也为零，称下止点。
上、下止点之间的距离为滑块行程。
3、滑块行程次数滑块行程次数指压力机空载连续运转时滑块每分钟往复运动的次数，可直接或间接表示压力机生产率。
挤压机的操作规程一、前言挤压机是一种用于将材料通过挤压加工成型的设备。
为了确保操作过程安全、提高生产效率，下面将介绍挤压机的操作规程。
二、安全准备1. 穿戴个人防护装备：操作人员应佩戴安全帽、防护眼镜、防护口罩、防护手套等个人防护装备。
2. 检查设备：操作前需要检查挤压机的各项设备是否完好，电气系统是否正常，润滑系统是否畅通。
三、操作步骤1. 启动挤压机：按照设备说明书的要求，正确启动挤压机。
确保电源接地良好，避免电气故障。
2. 操作面板设置：按照产品要求，调整挤压机的操作参数，如温度、压力、速度等。
设置完成后，待机准备。
3. 材料准备：将待加工的材料准备齐全，确保材料质量符合要求。
清理挤压机的进料口，避免杂质进入设备。
4. 进料与挤压：将预先准备好的材料放入挤压机的进料口，确保材料均匀进入挤压螺杆。
操作人员需要密切观察挤压机的运行情况，及时发现异常。
5. 检验成品：在挤压过程中，需要定期抽取样品检验成品的质量。
根据检验结果，及时调整操作参数，保证产品质量。
6. 停机与清洁：挤压完成后，将挤压机停机，并切断电源。
清洁挤压机各部位，定期进行维护保养。
四、安全注意事项1. 严禁将手指、手臂等身体部位靠近挤压机的运动部件。
2. 在操作前，应确保挤压机周围没有杂物，避免发生意外伤害。
3. 在操作过程中，应保持注意力集中，切勿分散注意力。
4. 禁止未经授权的人员操作挤压机，以免发生事故。
5. 发现异常情况或设备故障时，应立即停机并通知维修人员进行处理。
五、结语挤压机是一种重要的加工设备，正确操作挤压机可以提高生产效率，保证产品质量。
操作人员应严格遵守操作规程，并时刻注意安全。
通过规范的操作，可以有效减少事故发生的概率，保障工作人员的安全。
挤压机原理挤压机是一种常见的机械设备，它可以通过挤压作用将原料加工成所需的形状和尺寸。
挤压机的原理是利用机械力对原料进行挤压，使其产生形变，从而实现加工目的。
挤压机的工作原理可以分为几个方面来进行解释。
首先，挤压机利用机械力对原料进行挤压。
在挤压机内部，通过调节压力和温度，将原料置于挤压机的工作区域内。
然后，通过挤压机内部的机械结构，对原料进行持续的挤压作用，使其产生塑性变形，从而改变原料的形状和尺寸。
这种挤压作用可以通过调节挤压机的参数，如压力、温度和速度等，来实现对原料加工的精确控制。
其次，挤压机利用挤压模具对原料进行成型。
在挤压机的工作过程中，挤压模具起着至关重要的作用。
挤压模具可以根据加工要求的形状和尺寸，对原料进行精确的成型。
通过挤压模具的设计和制造，可以实现对原料加工的高效率和高精度。
挤压模具的选择和使用对挤压机的加工效果有着直接的影响。
最后，挤压机利用材料的塑性变形特性进行加工。
在挤压机的工作过程中，原料经过挤压作用后会产生塑性变形，从而改变其形状和尺寸。
挤压机可以利用原料的塑性变形特性，对其进行加工成所需的产品。
通过调节挤压机的工艺参数，可以实现对原料加工的精确控制，从而获得理想的加工效果。
综上所述，挤压机的工作原理是利用机械力对原料进行挤压，通过挤压模具对原料进行成型，以及利用材料的塑性变形特性进行加工。
挤压机在工业生产中具有广泛的应用，可以对金属、塑料、橡胶等材料进行加工，是一种重要的加工设备。
掌握挤压机的工作原理对于提高生产效率和产品质量具有重要意义，因此对挤压机的原理和工艺进行深入研究和掌握，对于工程技术人员和生产操作人员来说是非常重要的。
挤出成型机组包括什么设备挤出成型机组是一种常见的生产设备，广泛应用于塑料制品、橡胶制品、金属材料等行业。
挤出成型机组通常由多个不同设备组成，各个设备共同协作完成材料挤出成型的过程。
下面将介绍挤出成型机组包括的主要设备及其功能。
1. 挤出机挤出机是挤出成型机组的核心设备之一。
挤出机通常由螺杆和筒组成，通过螺杆的旋转将材料从进料口输送到出料口，并且在过程中通过加热和挤压形成所需的产品形状。
挤出机的性能直接影响到挤出成型的效果和产品质量。
2. 模具模具是用来成型产品形状的重要设备。
挤出成型机组通常需要根据产品的形状来选择合适的模具，通过模具的设计和制造可以实现不同形状和尺寸的产品生产。
模具的设计精准度和制造质量对产品的成型效果和质量有着重要影响。
3. 冷却系统冷却系统通常包括水冷却系统和风冷却系统。
在挤出成型过程中，通过冷却系统对产品进行及时降温，以防止产品变形或产生缺陷。
冷却系统的设计和运行稳定性能直接影响产品的成型速度和质量。
4. 牵引机牵引机是用来将挤出的产品持续牵引和拉伸，以确保产品的形状和尺寸保持稳定。
牵引机通常具有不同牵引速度和力度的调节功能，可以根据产品的要求进行灵活调整。
牵引机的性能对产品的表面光滑度和尺寸一致性有着重要影响。
5. 切割机切割机是将挤出的产品按照要求的尺寸进行切割和定型的设备。
切割机通常具有高速、精确的切割功能，可以实现对产品尺寸的精确控制。
切割机的性能对产品的最终成型质量和外观效果有着决定性影响。
结语挤出成型机组是一个由多个不同设备组成的生产系统，在实际生产中各个设备之间需要密切协作，以确保产品的高效率生产和优质成型。
以上介绍的挤出成型机组包括的设备主要包括挤出机、模具、冷却系统、牵引机和切割机，它们各自担负着重要的功能，共同组成一个完整的挤出成型生产线。
挤出成型技术在现代工业生产中具有重要地位和应用前景，随着科技的不断发展和进步，挤出成型机组的设备和技术也在不断创新和完善，为各行各业的生产提供了更多可能性和选择。
(完整版)金属结构加工设备清单金属结构加工设备清单
根据您的要求，以下是一份金属结构加工设备的详细清单。
这些设备将有助于加工和制造金属结构产品。
1. 机床设备
- 数控车床：用于金属材料的旋转加工和成型。
- 数控铣床：用于削除金属材料的多轴加工。
- 铣床：用于平面加工、凹槽切割、钻孔等工艺。
- 钻床：用于钻孔，具有不同直径和深度的钻头。
- 刨床：用于加工和平滑金属工件表面。
2. 切割设备
- 剪板机：用于剪切金属板材。
- 切割机：用于精确切割金属工件。
3. 挤压和弯曲设备
- 弯曲机：用于将金属材料弯曲成所需形状。
- 挤压机：用于将金属材料挤出成型。
4. 焊接和钎焊设备
- 电弧焊机：用于金属的电弧焊接。
- TIG焊机：用于精细的焊接操作。
- MIG焊机：用于高效率的金属焊接。
- 钎焊设备：用于钎焊金属部件。
5. 表面处理设备
- 抛光机：用于金属表面的抛光和光亮处理。
- 打磨机：用于去除金属表面的毛刺和瑕疵。
- 镀膜设备：用于给金属工件镀上膜层以提高耐腐蚀性和装饰性。
6. 测量和检测设备
- 游标卡尺：用于测量金属工件的长度和宽度。
- 数字测量仪器：用于更精确地测量金属工件的尺寸。
- 超声波探伤仪：用于检测金属材料内部的缺陷和裂纹。
这些设备将为您的金属结构加工工作提供全面的支持。
请根据您的具体需求选择适当的设备进行采购和安装。
以上为金属结构加工设备清单的完整版，如有任何疑问，请随时与我联系。
全自动挤压机工作原理
全自动挤压机主要是通过电机驱动，实现挤压材料的连续输送、挤压成型的机械设备。
其工作原理如下：
1. 电机驱动：全自动挤压机通常由一台电机驱动，电机带动传动装置使模头（挤压螺杆和模具）运动。
2. 原料供给：原料通过料斗或输送系统从上方输入，落入螺旋式输送器中。
输送器依靠螺旋的旋转将原料推向出料口。
3. 挤压过程：当原料进入模头时，螺杆开始旋转。
螺杆的旋转将原料推入模具内部。
在模具内部，原料受到高温和高压的作用，根据模具形状被挤压成所需的产品形状。
4. 冷却和固化：挤压完成后，产品进入冷却区域，通过冷却装置快速冷却和固化。
冷却固化后的产品可立即脱模。
5. 自动化控制：全自动挤压机通常配备自动化控制系统，通过设置合适的参数和监控设备的运行状态，可以实现自动化生产，提高生产效率和产品质量。
总之，全自动挤压机主要通过电机驱动，将原料推入模具内部，并在高温高压条件下挤压成所需产品形状，最后通过冷却固化和自动化控制系统完成整个挤压过程。
