UPS日常维护手册

山特UPS操作与维护说明山特UPS操作与维护说明1.简介山特UPS是一种用于电力供应保护的设备，它能够提供稳定的电力输出，以防止电力中断或波动对设备造成损坏。

本文档将介绍如何正确操作和维护山特UPS。

2.UPS的安装与连接2.1 准备工作：在UPS安装之前，确保设备和UPS的额定电压和电流匹配。

检查电源线和连接线是否完好。

2.2 安装位置：UPS应放置在通风良好、干燥、无灰尘的环境中。

避免放置在阳光直射处或靠近热源。

2.3 连接：将UPS的输入端与市电连接，将输出端与需要保护的设备连接。

3.UPS操作指南3.1 启动：将输入端与市电连接好后，按下UPS的启动按钮。

待指示灯亮起后，UPS进入工作状态。

3.2 关机：当市电恢复后，按下UPS的关机按钮，待指示灯熄灭后，可拔掉输入电源线。

3.3 运行模式：UPS提供备电模式和在线模式两种运行模式，用户可以根据需要选择合适的模式。

4.UPS维护指南4.1 清洁：定期清洁UPS的外壳和通风孔，可使用干布或吸尘器清除灰尘。

4.2 电池维护：UPS的电池是关键部件，需要定期检查电池的状态和电量。

如发现电池老化或电量不足，应及时更换。

4.3 周期性检查：定期检查UPS的连接线是否牢固，电源线是否损坏，UPS的指示灯是否正常亮起。

5.附件本文档涉及的附件包括：- UPS安装指南- UPS操作手册- UPS维护记录表6.法律名词及注释- UPS：不间断电源(Uninterruptible Power Supply)的缩写，是一种用于电力供应保护的设备。

- 输入电源线：将电力输入UPS的电源线。

- 输出电源线：将UPS输出的电力连接到设备的电源线。

UPS电源操作维护规程UPS（Uninterruptible Power Supply）电源是一种不间断电源设备，用以提供稳定的电能，为电子设备提供稳定、干净的电力保障。

为了确保UPS电源的正常运行和延长其使用寿命，我们需要遵守一定的操作维护规程。

以下是关于UPS电源操作维护的规程：一、UPS电源的操作规程：1.请确保UPS电源周围没有任何易燃、易爆或腐蚀性物质，避免发生火灾或损坏UPS设备。

2.在操作UPS电源之前，请确保已经阅读并理解了使用手册中的相关内容，并按照操作步骤进行操作。

3.在使用UPS电源时，请不要超载，超过额定容量可能会导致UPS电源无法正常工作或损坏。

4.在操作UPS电源时，请避免受潮、受热和受阳光直射，以免影响UPS电源的性能和寿命。

二、UPS电源的维护规程：1.定期检查UPS电源的电源插头和电源线是否有损坏现象，如有损坏请及时更换以免影响使用。

2.定期清洁UPS电源及其附件，注意不要使用溶剂或带有腐蚀性的清洁剂，以免损坏UPS电源。

3.定期检查UPS电源的电池状态、电池连接线的接触良好，如果发现电池性能下降，请及时更换电池。

4.定期检查UPS电源的散热孔是否被堵塞，如有堵塞应及时清理，以免影响散热效果。

6. 在停电期间，UPS电源应处于Off状态，以免浪费电池电量。

7.在长期不使用UPS电源时，请拔掉电源线，以免消耗电能。

三、应急处理规程：2.在停电时，请及时切换到UPS电源供电，以免影响使用和数据丢失。

3.在UPS电源电池电量过低时，请尽快将电子设备关机，以免损坏设备或丢失数据。

4.在UPS电源设备长时间运行不正常时，请及时拔掉电源插头，避免损坏设备或导致更严重的故障。

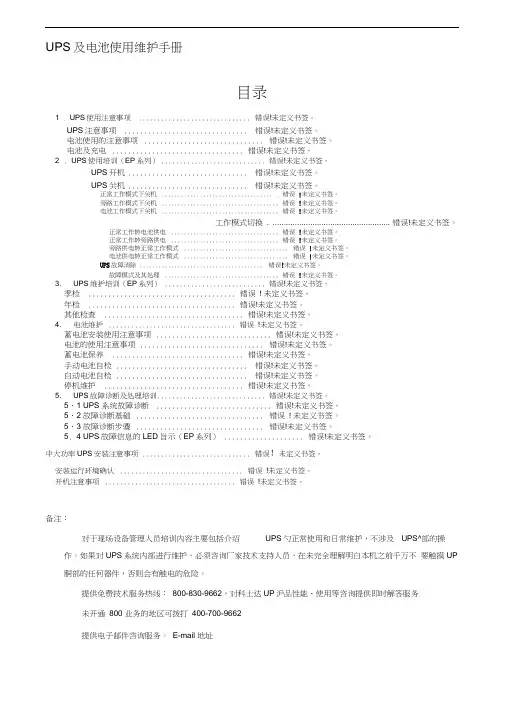

UPS及电池使用维护手册目录1 . UPS使用注意事项 .............................. 错误!未定义书签。

UPS注意事项 ............................... 错误!未定义书签。

电池使用的注意事项.............................. 错误!未定义书签。

电池及充电................................. 错误!未定义书签。

2 . UPS使用培训（EP系列）............................ 错误!未定义书签。

UPS开机.............................. 错误!未定义书签。

UPS关机.............................. 错误!未定义书签。

正常工作模式下关机..................................... 错误!未定义书签。

旁路工作模式下关机..................................... 错误!未定义书签。

电池工作模式下关机..................................... 错误!未定义书签。

工作模式切换. ..................................................... 错误!未定义书签。

正常工作转电池供电.................................. 错误!未定义书签。

正常工作转旁路供电.................................. 错误!未定义书签。

旁路供电转正常工作模式................................. 错误!未定义书签。

电池供电转正常工作模式................................. 错误!未定义书签。

UPS操作及维护说明书一．索克曼UPS川气东送江苏配套工程镇江至常州段各分输站均采用索克曼NRT-U5000型UPS,并且采用双机冗余结构;交流电压采用单相输入,输入电压为200V最大输入电流-240V最大输入电流,市电频率为50/60Hz,输出电压200V最大输入电流-240V最大输入电流;输出电压可根据需要设定,并且输出值会稳定在设定值附近;一般不超过±1 V每台UPS主机与12V16直流蓄电池组成子系统,通过并机模块与另一系统互为冗余;市电掉电保证小于5ms的切换时间,并对市电状态、电池状态等信息监控和故障报警;系统远程监控通过主机RS232通信接口经信号转换器RS232->RS485,RS232信号传输距离较短与SCADA 系统建立通信后形成监控系统;通信方式采用ModBus通讯方式;二． UPS系统组成及原理1.设备介绍UPS系统由机柜、UPS主机两台、并机模块、直流蓄电池组等主模块构成;单相交流电源来自EPS机柜,提供站控室站控计算机、PLC机柜、ELSTER流量计算机柜及通信机柜的单相220V电源;机柜和内部辅助电气设备由北京达三江成套设备有限公司提供,UPS主机系统由索克曼提供,电池组则为松下蓄电池LC-X1224ST,共32块,每16块为一组;2.系统原理1）UPS工作原理分析市电输入接主输入开关,输入相线经电流互感器接入并机模块;并机模块控制UPS1和UPS2的市电输入;市电接入,经过“整流->充电->逆变->输出”,并入并机模块;市电断电情况下,直接经电池逆变后输出;UPS1和UPS2都正常工作时,各提供50%输出;其中一台异常时,则由另一台100%提供输出;2）UPS系统原理图图 1 UPS系统原理图三． UPS操作方法及常见故障分析1.操作面板操作面板主要由液晶显示屏、工作状态指示灯组及按扭三部分组成;工作状态指示灯由旁路指示M、主电指示I、电池状态指示L、逆变指示D、故障指示B及输出状态指示C等组成;开机按钮E具有开机、确认回车及蜂鸣报警消音功能;具体说明见图2;图 2 操作面板图 3 UPS背板机构图注：UPS1与UPS2的D形并机接口与并机模块相应接口连接,形成双机冗余;JBUS与MODBUS的区别主要是JBUS只可以读取数据,MODBUS则可以对数据读写;2.控制开关1）并机模块图 4 并机模块开关上图为并机模块背部控制开关,从左开始一次是主输出开关、UPS1输入开关、UPS1输出开关、UPS2输入开关、UPS2输出开关;图 5 旁路开关并机模块旁路开关在UPS系统正常运行时一直处于关OFF状态,只有在UPS1、UPS2均需检修时处于开ON状态,即站控系统直接由主电供电;2）UPS图 6 UPS主电输入控制开关上图空气断路器为UPS主电输入的控制开关,当此开关处于关断OFF时,UPS无市电输入;图7 UPS电池组接入控制开关上图为电池组与UPS连接的控制开关,此开关断开时,UPS在下一电池状态扫描周期时产生报警;下面两根1.5m m2线分别接串联电池组的正负极;3.UPS系统操作方法1）确认开关状态;保证UPS系统所有输入输出开关处于OFF状态;ByPass不需操作2）开启输入开关;打开开关箱内总输入开关,依次打开并机模块上UPS1和UPS2电压输入开关图4;确认后再分别打开UPS1、UPS2的Nader 断路器图6;打开电池控制开关图7,再长按UPS开机键至发出短暂蜂鸣声;UPS启动;3）输出使能;分别打开并机模块上UPS1和UPS2输出开关图4,再打开并机模块总输出开关图4;打开开关箱内输出开关;4）判断工作状况;市电正常且UPS正常工作状况下,面板状态指示灯I、D、C亮;箱体电流表输出电压是否为220V±1%,输出电流是否稳定;上述均正常,则UPS系统已正常工作;4.常见故障分析及处理方法1）UPS均处于旁路状态：2）电池指示红灯亮：该回路电池故障;更换电池,并重启此UPS;3）UPS1、UPS2均故障：切换至旁路,联系厂家维修;四． UPS维护方法1. 保持适宜的环境温度影响蓄电池寿命的重要因素是环境温度,一般电池生产厂家要求的最佳环境温度是在20－25℃之间;虽然温度的升高对电池放电能力有所提高,但付出的代价却是电池的寿命大大缩短;据试验测定,环境温度一旦超过25℃,每升高10℃,电池的寿命就要缩短一半;目前UPS所用的蓄电池一般都是免维护的密封铅酸蓄电池,设计寿命普遍是5年,这在电池生产厂家要求的环境下才能达到;达不到规定的环境要求,其寿命的长短就有很大的差异;另外,环境温度的提高,会导致电池内部化学活性增强,从而产生大量的热能,又会反过来促使周围环境温度升高,这种恶性循环,会加速缩短电池的寿命;2. 定期充电放电UPS电源中的浮充电压和放电电压,在出厂时均已调试到额定值,而放电电流的大小是随着负载的增大而增加的,使用中应合理调节负载,比如控制微机等电子设备的使用台数;一般情况下,负载不宜超过UPS额定负载的60％;在这个范围内,电池的放电电流就不会出现过度放电;UPS因长期与市电相连,在供电质量高、很少发生市电停电的使用环境中,蓄电池会长期处于浮充电状态,日久就会导致电池化学能与电能相互转化的活性降低,加速老化而缩短使用寿命;因此,一般每隔2－3个月应完全放电一次,放电时间可根据蓄电池的容量和负载大小确定;一次全负荷放电完毕后,按规定再充电8小时以上;3. 利用通讯功能目前,绝大多数大、中型UPS都具备与微机通讯和程序控制等可操作性能;在微机上安装相应的软件,通过串/并口连接UPS,运行该程序,就可以利用微机与UPS进行通讯;一般具有信息查询、参数设置、定时设定、自动关机和报警等功能;通过信息查询,可以获取市电输入电压、UPS输出电压、负载利用率、电池容量利用率、机内温度和市电频率等信息；通过参数设置,可以设定UPS基本特性、电池可维持时间和电池用完告警等;通过这些智能化的操作,大大方便了UPS电源及其蓄电池的使用管理;。

UPS系统操作维护手册目录第一章系统工作原理与结构 (2)1.1 系统原理框图 (2)1.2 系统工作状态 (4)第二章力博特UPS维护操作 (5)一、显示面板操作 (5)（一）、面板简介 (5)（二）、操作显示 (8)（三）、面板菜单选项第三章爱克赛UPS维护操作 (9)..................................................... 错误！未定义书签。

第四章梅兰日兰UPS维护操作.. (23)第五章 UPS维护流程................................... 错误！未定义书签。

第一章系统工作原理与结构一、系统原理框图UPS采用AC-DC-AC变换器（见图1-1）。

第一级变换（AC-DC）整流器采用SCR三相全控桥式整流器，把三相输入电源变换成稳定的直流母线电压。

图1-1 UPS 工作原理框图直流母线电压同时为电池充电和逆变器部分提供电源。

逆变器采用IGBT功率开关器件及脉宽调制（PWM）技术，把直流母线电压变换回交流电压。

在正常运行时，整流器和逆变器同时工作，给负载供电的同时对电池浮充充电。

当市电异常时，整流器停止工作，由电池经逆变器接续向负载供电，从而完成交流不间断供电。

并机系统最多可由6个容量相同的UPS单机并联组成，无需统一的市电静态旁路。

当系统切换到旁路供电状态时，各UPS单机的旁路静态开关均分负载。

从电源的角度看，并机系统中各单机内部配置与一普通单机配置相同一套1+N并机系统需要逆变器和旁路电源单机间控制信号对均流同步以及单机间旁路切换进行管理这些由并联母线完成。

当并机系统由3个或更多单机并联组成时，建议在静态旁路上串连电感。

提供有相应的选件安装在UPS内部应对每个单机的显示面板进行设置，设置正确的容量，并确定使用了内部静态开关。

带各自独立电池的1+N并机系统原理框图，如下：二、系统工作状态(一)市电逆变――正常运行UPS正常运行状态，即当UPS输入市电正常时，整流器和逆变器均工作静态开关将逆变器输出与负载相连，电池开关闭合且电池在直流母线电压下处于稳定的浮充状态。

ups维护手册
摘要：
1.UPS 概述
2.UPS 的种类和特点
3.UPS 的安装与维护
4.UPS 的使用与注意事项
5.UPS 的故障处理与维护
正文：
一、UPS 概述
不间断电源（UPS，Uninterruptible Power Supply）是一种用于为关键设备提供持续、稳定电力的电源设备。

当市电断电或电压异常时，UPS 能立即切换到备用电源，确保设备正常运行，避免因电力问题导致的数据丢失或设备损坏。

二、UPS 的种类和特点
1.种类：根据工作原理和应用场景，UPS 可分为在线式、后备式和在线互动式三大类。

2.特点：UPS 具有转换效率高、输出电压稳定、抗干扰能力强、自动切换等特点。

三、UPS 的安装与维护
1.安装：UPS 应安装在通风、干燥、远离火源和阳光直射的地方，同时避免与其他设备过于拥挤。

2.维护：定期检查UPS 的运行状态，保持设备清洁，及时更换损坏的零
部件，确保UPS 处于良好的工作状态。

四、UPS 的使用与注意事项
1.使用：在市电正常情况下，UPS 会将市电转换为稳定的输出电压，供给设备使用；当市电断电时，UPS 会立即切换到备用电源。

2.注意事项：避免过载使用UPS，确保输出电压与设备电压匹配，不要频繁开关UPS，不要长时间闲置UPS。

五、UPS 的故障处理与维护
1.故障处理：当UPS 出现故障时，应立即切断电源，联系专业人员进行维修。

2.维护：定期对UPS 进行充放电循环，以延长电池寿命；定期检查电池状态，及时更换损坏的电池。

技术交流UPS技术交流UPS日常维护UPS日常维护－－UPS日常维护::1、备件要求日常维护日常维护: :UPS维护内容易损件（风扇、保险熔丝等）2、维护形式主要有日常维护定期例行维护应急维护主要有日常维护、定期例行维护、应急维护3、维护主要内容易损件日常维护进行安全维护、功能/性能维护故障时应急维护4、维护的最高原则人身安全及保障交流输出不断电身安保障交输断日常维护::日常维护: : UPS的日常维护日常维护1、易损件日常维护：①易损件日常维护；②环境检查；③UPS状态检查。

主要易损件：风扇、开关风扇：定期检查UPS风扇运转情况，是否有风从风扇吹风扇定期检查风扇运转情况是否有风从风扇吹出，对温度高的地方尤其重要；开关：检查有无开关跳闸等等。

日常维护: : UPS的日常维护日常维护日常维护::2、环境检查1）观察机房的空调运行是否正常，机房温度是否较高，如果温度超过40度，请立即设法解决；高如果温度超过度请立即设法解决2）观察机房是否潮湿，如果湿度超过90%，或身体明显感觉到湿度大应启动抽湿设备明显感觉到湿度大，应启动抽湿设备；3）观察机房的灰尘等情况，如果有不利于安全运行的因素，应及时排除；的因素应及时排除4）检查交流供电情况，看是否有超压超频的迹象。

日常维护::日常维护: : 定期例行维护日常维护1、定期例行安全维护水浸检查防锈检查电气检查电气性能检查2、定期例行功能、性能维护根据用户手册，对系统性能、功能测试，看系统是否可正常工作，检查外电池组的电池电压。

日常维护::3、功能验证的步骤日常维护日常维护: :定期例行维护（1）、“市电逆变”和“市电旁路”的切换：首先确认设备工作于“市电逆变”，做好负载的数据备份等；再按“关机”键，使设备由“市电逆变”转到“市电旁路”；如果正常，再按“开机”键，使设备由“市电旁路”切回“市如果正常，再按开机键，使设备由市电旁路切回市电逆变”；（2）“市电逆变”和“电池逆变”的切换（2）、“市电逆变”和“电池逆变”的切换：首先确认设备工作于“市电逆变”；再切断设备的市电交流输入，观察设备能否切换到“电池逆变”；如果正常再加上市电，使设备切回到“市电逆变”。
