【IHF型衬氟塑料离心泵】产品：【IHF型衬氟塑料离心泵】产品简介：lHF型氟塑料增强合金化工离心泵系永嘉县有限公司技术人员按IH不锈钢化工泵图样泵体、泵盖接触液体的部分采用氟塑料增强合金衬里压制，叶轮、轴套、叶轮螺母等过流部件均采用氟塑料增强合金压制，其性能、连接安装尺寸与lH型泵保持不变。
IHF化工泵为单级单吸悬臂式离心泵。
其标记、额定性能点和尺寸等效采用国际标准IS02858-1975(E)、是取代F型耐腐蚀离心泵的节能，更新换代产品。
能满足化工流程中输送有腐蚀性粘度类似于水的液体。
【IHF型衬氟塑料离心泵】型号意义：【IHF型衬氟塑料离心泵】技术参数：流量：6.3～400m3/h；扬程：5～132m；转速：2900、1450r/min；功率：0.55～110KW；进口直径：50～200mm；最高工作压力：1.6Mpa。
【IHF型衬氟塑料离心泵】产品特点：IHF型衬氟塑料离心泵的泵体采用金属外壳内衬聚全氟乙丙烯(F46)、叶轮和泵盖均采用金属嵌件外包氟塑料整体烧结压制成型，轴封采用外装式波纹管机械密封，静环选用99．9％氧化铝陶瓷或碳化硅，动环采用四氟填充材料或碳化硅。
其特点是该泵结构先进合理，耐腐蚀强，密封性能严密可靠，工作稳定，噪声低，使用寿命长。
【IHF型衬氟塑料离心泵】产品用途：IHF型泵为单级单吸式氟塑料合金化工离心泵，是按国标设计并结合非金属泵的加工工艺设计生产的。
该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、无毒素分解、使用温度宽，输送介质温度为-85C～200。
C等优点。
该泵广泛适用于化工、制药、石油、冶金、电力、电镀、酸洗、农药、造纸等行业中液体输送、废水处理和加酸等工艺流程。
本泵可输送任何浓度的硫酸、盐酸、硝酸、醋酸、氢氟酸、王水、强硷、强氧化剂、有机溶剂等强腐蚀性介质的使用，是目前最先进的耐腐蚀装备之一。
【IHF型衬氟塑料离心泵】结构图：序号名称材质1泵体HT2002叶轮骨架45#钢3叶轮聚全氟乙丙烯4泵体聚全氟乙丙烯6泵盖HT2007机封压盖1Crl8Ni9Ti8静环99.9％氧化铝陶瓷9动环填充四氟乙烯10泵轴3Crl311轴承体HT20012联轴器HT200【IHF型衬氟塑料离心泵】性能参数：型号转速r/min流量Q扬程m效率%功率P必耐汽蚀余量(m) m3/h L/s轴功率电机功率（KW)IHF32-25-12529003.50.9721400.51.52.35 1.3920440.626.5 1.818420.7614501.750.49 5.25370.0680.75 2.32.50.695400.0853.250.94.5380.105IHF32-25-125A29003.10.0617.6380.71.12.34.5 1.2516410.485.8 1.6114.4400.57IHF32-25-16029003.50.9733340.932.2 2.35 1.393240 1.16.5 1.83042 1.2614501.750.498.25300.1310.75 2.32.50.698380.1433.250.97.5400.166IHF32-25-160A29003.10.8629300.811.52.34.5 1.2528350.975.8 1.612636 1.14IHF40-32-12529004.4 1.2221400.632.2 2.56.5 1.820450.798.3 2.3118430.9514502.20.6 5.25370.0850.75 2.53.250.95410.1084.15 1.15 4.5400.1278.3 2.313039 1.7114502.20.68.25330.140.75 2.52.50.98360.153.25 1.157.5370.18IHF40-32-160A29003.9 1.0829320.961.52.5 5.6 1.562838 1.237.4 2.062637 1.41IHF50-32-12529008.8 1.0821.545 1.152.23.012.5 1.562054 1.2616.3 2.0617.553 1.4714504.4 1.25.37370.170.75 3.06.25 1.745460.188.15 2.26 4.37450.22IHF50-32-125A29008 2.2217420.881.5 3.0 11 3.0516520.9214.5 4.031451 1.08IHF50-32-16029008.8 2.443341 1.934 3.012.5 3.473248 2.2716.3 4.533047 2.8414504.4 1.28.25310.310.75 3.06.25 1.748410.338.15 2.267.5420.39IHF50-32-160A29008.2 2.282939 1.163 3.0 11.7 3.252847 1.8815.2 4.222646 2.34IHF50-32-20029008.8 2.445234 3.77.5 3.012.5 3.475042 4.116.3 4.534841 5.214504.4 1.213250.621.5 3.06.25 1.7412.5330.658.15 2.2612360.74IHF50-32-200A29008.2 2.284531 3.245.5 3.0 11.711.74440 3.515.215.24239 4.45IHF50-32-25029008.88.882277.311 3.012.512.580357.816.316.376341014504.4 4.420.520 1.222.23.06.25 6.252027 1.268.158.151930 1.48.28.27125 4.53323217.563 2.4214508.728.75 5.37450.280.75 3.5 12.512.55570.31616 4.37580.33IHF65-50-125A290015.615.61753 1.362.23.5 22.322.31662 1.5729291461 1.79IHF65-50-160290017.517.53350 3.155.5 3.525253259 3.69323227.557 4.214508.758.758.25400.491.1 3.512.512.58530.511616 6.87510.59IHF65-50-160A290016.416.42948 2.74 3.5 23.323.32858 3.130.430.42456 3.54IHF65-40-200290017.517.55245 5.511 3.525255054 6.3323245.5547.3514508.758.7513360.861.5 3.512.512.512.5460.9316, , ,1611.447 1.05IHF65-40-200A290016.416.44643 4.37.5 3.5 23.323.34453530.430.44052 5.2IHF65-40-250290017.517.5823910.118.5 3.52525805010.93232765212.7414508.758.7520.532 1.523 3.512.512.52042 1.6216161944 1.88IHF65-40-250A290016.416.471368.815 3.5 23.323.370489.330.430.4685011.25IHF80-65-1252900353521.564 3.25.5 4.050502069 3.9565651767 4.5145017.517.5 5.37540.471.1 4.025255640.5332.532.5 4.25620.61IHF80-65-160290011 4.050503268 6.41656527.5677.27IHF80-65-160145017.5 4.868.25500.781.5 4.0 25 6.98620.8832.59 6.88611IHF80-65-160A2900318.62958 4.17.5 4.0 4512.52867 5.125816.12466 5.34IHF80-50-2002900359.7252529.5315 4.05013.9506410.646518.145.56512.39145017.5 4.861351 1.213 4.025 6.912.559 1.4432.5911.3858 1.74IHF80-50-200A2900318.646507.3511 4.0 4512.544638.565816.1406210IHF80-50-2502900359.72824019.430 4.05013.9805021.86518.1725125145017.5 4.8620.540 2.44 4.025 6.92050 2.732.591851 3.12IHF80-50-250A2900318.671.53915.422 4.0 4512.5705017.65816.1635119.9IHF100-80-12529007019.42370 6.2611 5.010027.820757.2613036.114657.631450359.7 5.75650.851.5 4.55013.95700.976518 3.5640.98IHF100-80-125A290062.617.41868 4.57.5 5.0 8924.71673 5.311632.21165 5.74IHF100-80-16029007019.434689.5315 5.010027.8327411.7813036.1246513.031450359.78.560 1.352.2 4.55013.9868 1.66518 6.567 1.69IHF100-65-200290030 5.0 10027.8507218.9113036.1427120.941450359.71360 2.064 4.55013.912.568 2.5651810.563 2.95IHF100-65-200A290065.418.246631322 5.0 93.526447115.0212133.6377017.4IHF100-65-25029007019.4876226.645 4.010027.8806931.613036.16868351450308.3321.25835.5 4.55013.92063 4.36016.718.562 4.72IHF100-65-250A290065.416.276.56020.2537 4.5 93.526706826.212133.6596728【IHF型衬氟塑料离心泵】性能曲线图：【IHF型衬氟塑料离心泵】安装尺寸：产品型号电机型号/功率外形及安装尺寸(KW)L B S P A W T H h f4-φdIHF32-25-125Y802-4/0.7578073047012060320270350220804-φ19 Y802-2/1.178073047012060320270350220804-φ19 Y90S-2/1.579073047012060320270350220804-φ19IHF32-25-160Y802-4/0.7578073047012060320270350220804-φ19 Y90S-2/1.579074053013060350300370230804-φ19 Y90L-2/2.281074053013060350300370230804-φ19IHF40-32-125Y802-4/0.7578073047012060320270350220804-φ19 Y90S-2/1.579073047012060320270350220804-φ19 Y90L-2/2.282073047012060320270350220804-φ19IHF40-32-160Y802-4/0.7578074053013060320270350230804-φ19 Y90S-2/1.580074053013060350300370230804-φ19 Y90L-2/2.281074053013060350300370230804-φ19IHF50-32-125Y802-4/0.7580074053013060350300370230804-φ19 Y90S-2/1.581075053013060350300360220804-φ19 Y90L-2/2.282075053013060350300360220804-φ19IHF50-32-160Y802-4/0.7582082056013060350300370235804-φ19 Y100L-2/390080045517560390340480220804-φ19 Y112M-2/490082056013060350300370235804-φ19IHF50-32-200Y90L-4/1.585080056013060350300370235804-φ19 Y132S1-2/5.597085056014060390340380260804-φ19 Y132S2-2/7.598085056014060390340380260804-φ19IHF50-32-250Y100L-4/2.21030920560200804804305202901004-φ24 Y132S2-2/7.511801170775200804904405202901004-φ24 Y160M1-2/1112801170775200804904405202901004-φ24IHF65-50-125Y802-4/0.7580075053013060350300360220804-φ19 Y90L-2/2.285082056013060350300370235804-φ19 Y100L-2/387077055011060320270360220804-φ19IHF65-40-200Y90L-4/1.5990880560140603903403802601004-φ19 Y132S2-2/7.51120850560140603903403802601004-φ19 Y160M1-2/111140980660150604604004402601004-φ19IHF65-40-250Y100L2-4/31030920560200804804305202901004-φ19 Y160M2-2/1511801170775200804904305202901004-φ19 Y160L-2/18.513301170775200804904305202901004-φ24IHF80-65-125Y90S-4/1.1820800560130603503003702351004-φ24 Y112M-2/4900820560130603503003702351004-φ24 Y132S1-2/5.5980840600120603903404002351004-φ24IHF80-65-160Y90L-4/1.5840800560130603903403802601004-φ24 Y132S2-2/7.51040850560140603903403802601004-φ24 Y160M1-2/111140980660150604604004402601004-φ24IHF80-50-200Y100L2-4/3940850560140603903403802601004-φ24 Y160M1-2/111000960660150604604004602701004-φ24 Y160M2-2/151020960660150604604004602701004-φ24IHF80-50-250Y112M-4/41050920560200804804305102851004-φ24 Y180M-2/2213301170775200804904305102851004-φ24 Y200L1-2/3014301270850220805504905102851004-φ24IHF100-80-125Y90M-L-4/1.5960800560130803903403802601004-φ24 Y132S2-2/7.51040850560140803903403802601004-φ24 Y160M1-2/111140980660150804604004402701004-φ24IHF100-80-160Y100L-4/2.2940850560140803903404602701004-φ24 Y160M1-2/1111201090760165804604004802801004-φ24 Y160M2-2/1511401090760165804604004802801004-φ24IHF100-65-200Y112M-4/41050920560200804804305253001004-φ28 Y180M-2/2212801220880190805705005253001004-φ28 Y200L1-2/3013801220880190805705005253001004-φ28IHF100-65-250Y132S-4/5.51140950560160806105105503001004-φ28 Y200L2-2/3713801220880200806305255503001004-φ28 Y225L-2/45178014501280200806305605503001004-φ28（安装图仅供参考，如需确切尺寸请来电索取CAD图）【IHF型衬氟塑料离心泵】安装示意图：【IHF型衬氟塑料离心泵】安装注意事项：1、泵的安装是否合理，对泵的正常运行与使用寿命有极其重要的影响，故安装和校正必须仔细进行。

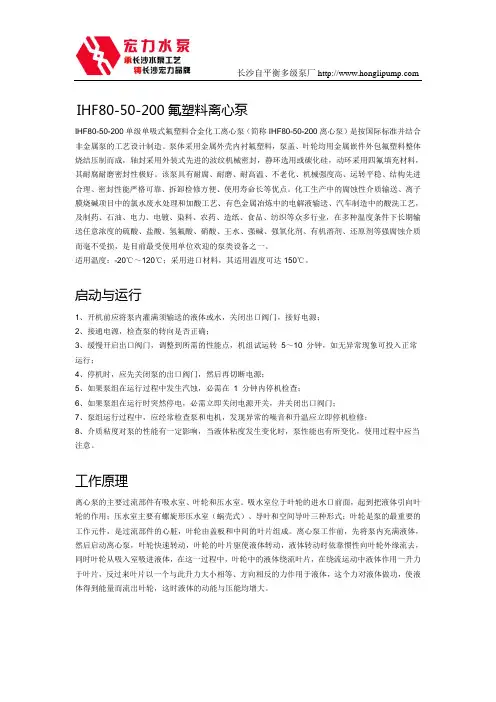

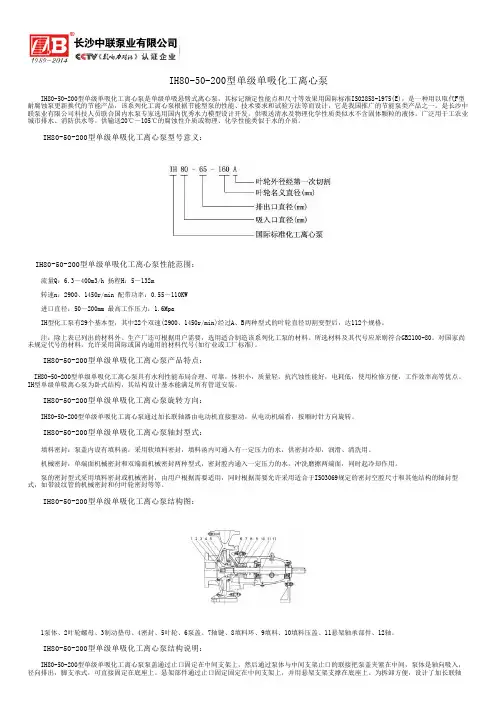

长沙自平衡多级泵厂IHF80-50-200氟塑料离心泵IHF80-50-200单级单吸式氟塑料合金化工离心泵（简称IHF80-50-200离心泵）是按国际标准并结合非金属泵的工艺设计制造。
泵体采用金属外壳内衬氟塑料，泵盖、叶轮均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式先进的波纹机械密封，静环选用或碳化硅，动环采用四氟填充材料，其耐腐耐磨密封性极好。
该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。
化工生产中的腐蚀性介质输送、离子膜烧碱项目中的氯水废水处理和加酸工艺、有色金属冶炼中的电解液输送、汽车制造中的酸洗工艺，及制药、石油、电力、电镀、染料、农药、造纸、食品、纺织等众多行业，在多种温度条件下长期输送任意浓度的硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀介质而毫不受损，是目前最受使用单位欢迎的泵类设备之一。
适用温度：-20℃～120℃；采用进口材料，其适用温度可达150℃。
启动与运行1、开机前应将泵内灌满须输送的液体或水，关闭出口阀门，接好电源；2、接通电源，检查泵的转向是否正确；3、缓慢开启出口阀门，调整到所需的性能点，机组试运转5～10 分钟，如无异常现象可投入正常运行；4、停机时，应先关闭泵的出口阀门，然后再切断电源；5、如果泵组在运行过程中发生汽蚀，必需在1 分钟内停机检查；6、如果泵组在运行时突然停电，必需立即关闭电源开关，并关闭出口阀门；7、泵组运行过程中，应经常检查泵和电机，发现异常的噪音和升温应立即停机检修；8、介质粘度对泵的性能有一定影响，当液体粘度发生变化时，泵性能也有所变化，使用过程中应当注意。
工作原理离心泵的主要过流部件有吸水室、叶轮和压水室。
吸水室位于叶轮的进水口前面，起到把液体引向叶轮的作用；压水室主要有螺旋形压水室（蜗壳式）、导叶和空间导叶三种形式；叶轮是泵的最重要的工作元件，是过流部件的心脏，叶轮由盖板和中间的叶片组成。
IHF50-32-200衬氟离心泵安 徽 博 特 泵 阀 制 造 有 限 公 司一、衬氟离心泵用途及特点IHF50-32-200衬氟离心泵广泛应用于：石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行 业，适用于输送清液或者含有少量颗粒（固含量≤10%）的腐蚀性介质。
衬氟离心泵特点：IHF型衬氟离心泵按国际标准设计，泵体采用金属外壳内衬氟塑料，叶轮及泵盖均采用金属嵌件外包氟塑料合金压制成型，轴封采用先进的外装式波纹管机械密封，静环选用99.9%氧化铝陶瓷，动环采用四氟填充材料（或很据用户特殊工况专配其他材质），其特点是耐腐耐磨密封性好。
二、衬氟离心泵型号意义IHF50-32-200IH: 国际标准化泵系列代号 32：泵出口口径是32mmF: 过流部件材质为氟塑料合金 200：叶轮名义直径是200mm50：泵进口口径是50mm三、衬氟离心泵型号及参数转速n=2900r/min型号流量m³/h扬程m效率%汽蚀余量m电机功率kw整机质量kg IHF50-32-20012.55040 3.27.5180四、衬氟离心泵使用范围1.耐压极限：耐压极限为1.0MPa，要注意泵的输出压力不能超过耐压极限。
2.使用温度范围：-20 ~100℃；环境温度变化范围：0~40℃；环境湿度变化范围：35~85%RH.3.如果工况使用温度在100℃~150℃范围内，其过流部件采用高温氟塑料制造。
4.可输送带有少量颗粒及结晶的介质（固含量≤10%），禁止输送会产生大量气泡的介质。
5.液体粘度对泵性能的影响：当液体粘度发生变化的时候，泵的性能也有所变化。
五、衬氟离心泵使用前注意事项1、离心泵禁止空运装，泵运行时的最小流量：设计点35%。
2、如果泵运转时发生汽蚀，必须在1分钟内停机。
3、介质温度变化应控制在40℃以内，过高的温升/降可能导致泵零件的损坏。
4、如果泵运行时突然停电，必须立刻关闭电源，并关闭出口阀门。
IHF50-32-200衬四氟离心泵安徽博特泵阀制造有限公司一、衬四氟离心泵用途及特点IHF50-32-200衬四氟离心泵广泛应用于：石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业，适用于输送清液或者含有少量颗粒（固含量≤10%）的腐蚀性介质。
衬氟离心泵特点：IHF型衬氟离心泵按国际标准设计，泵体采用金属外壳内衬氟塑料，叶轮及泵盖均采用金属嵌件外包氟塑料合金压制成型，轴封采用先进的外装式波纹管机械密封，静环选用99.9%氧化铝陶瓷，动环采用四氟填充材料（或很据用户特殊工况专配其他材质），其特点是耐腐耐磨密封性好。
二、衬四氟离心泵型号意义IHF50-32-200IH: 国际标准化泵系列代号 32：泵出口口径是32mmF: 过流部件材质为氟塑料合金 200：叶轮名义直径是200mm50：泵进口口径是50mm四、衬四氟离心泵使用范围1.耐压极限：耐压极限为1.0MPa，要注意泵的输出压力不能超过耐压极限。
2.使用温度范围：-20 ~100℃；环境温度变化范围：0~40℃；环境湿度变化范围：35~85%RH.3.如果工况使用温度在100℃~150℃范围内，其过流部件采用高温氟塑料制造。
4.可输送带有少量颗粒及结晶的介质（固含量≤10%），禁止输送会产生大量气泡的介质。
5.液体粘度对泵性能的影响：当液体粘度发生变化的时候，泵的性能也有所变化。
五、衬四氟离心泵使用前注意事项1、离心泵禁止空运装，泵运行时的最小流量：设计点35%。
2、如果泵运转时发生汽蚀，必须在1分钟内停机。
3、介质温度变化应控制在40℃以内，过高的温升/降可能导致泵零件的损坏。
4、如果泵运行时突然停电，必须立刻关闭电源，并关闭出口阀门。
5、泵的噪音≤95dB，如果发生振动和噪音，应停机检查，排除故障，才能工作。
6、泵进口口径< 150mm: 选择脂润滑轴承，轴承箱禁止另加机油。
1 用途：汽车制造中的酸洗、喷漆工艺；有色金属冶炼中的电解液输送；离子膜烧碱项目中的氯水、废水处理和加酸等工艺流程。
适用温度：-20℃～100℃。
2 设计特点：本系列产品按国际标准设计制造（ISO2858），泵体采用金属外壳内衬氟塑料，叶轮及泵盖均采用金属嵌件外包氟塑料合金模压成型，使其具有超强的抗冲击能力又有卓越的耐腐蚀性能，轴封选用先进的外装式波纹管机械密封，对磨的密封面有：碳化硅、陶瓷、四氟、硬质合金可供选择。
具有很高的性能价格比，是目前化工行业应用最为广泛的防腐离心泵。
3氟塑料离心泵用途：IHF离心泵的耐腐和耐磨性已得到实际使用的证实和广大用户的一致认可，目前已被广泛应用于：化工生产中的腐蚀性介质输送、离子膜烧碱项目中的氯水废水处理和加酸工艺（目前国内大部分离子膜烧碱项目用泵均选用我公司产品）、有色金属冶炼中的电解液输送、汽车制造中的酸洗工艺，及制药、石油、电力、电镀、染料、农药、造纸、食品、纺织等众多行业，在-85℃～150℃温度条件下长期输送任意浓度的硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀介质而毫不受损，是目前最受使用单位欢迎的泵类设备之一。
4 结构与材料：ÀIHF系列衬氟离心泵5型号意义：IHF50-32-160(D)IH 国际标准化工泵系列代号32 泵出口直径是32mmF 过流部件材质为氟塑料合金160 叶轮名义直径160mm50 泵进口直径是50mm D 短支架结构代号6型号及参数：表一（n=2900r/min）流量扬程效率汽蚀余量进口*出口转速电机功率整机质量型号m³m%m mm r/min kw kg280122.525×2029007.5225IHF25-20-250*3.680185.57826*6.33230IHF40-25-160340×252900312483231103032*6.35020IHF40-25-200340×252900 5.517085023104830*6.38020540×32290011255 IHF40-32-2508802412783472247IHF50-32-1253.250×322900 2.2110*12.52052151650733353.250×3229004135IHF50-32-160*12.5324715304775128IHF50-32-2003.250×3229007.5180*12.5504015494878021IHF50-32-250550×32290011255 *12.580341577381522463.565×5029003135IHF65-50-125*252061351667153345IHF65-50-1603.565×502900 5.5155*2532563530651552353.565×50290011210IHF65-40-200*25505135464815 823325 8048IHF65-40-2503.565×50290018.536035 7250352252480×652900 5.5195 IHF80-65-125*502065601870353360480×65290011228 IHF80-65-160*503264602753355255IHF80-50-200480×50290015250*505063604555358248IHF80-50-2504.580×50290030480*508056607250652262IHF100-80-1254.5100×80290011245*100206512017686535655100×80290015250 IHF100-80-160*10032701102665655162IHF100-65-2005100×65290030480 *10050681204356658260IHF100-65-2505100×65290055630 *100806512065701003857IHF125-80-1605125×80290030460 *1603264180265212055636125×100290055660 IHF125-100-200*2005065220456212086546125×100290075850 IHF125-100-250*20080682106561表二（n=1450r/min）流量扬程效率汽蚀余量进口*出口转速电机功率型号m³m%m mm r/min kw3.59303.250×3214500.55 IHF50-32-160*6.38407.57.5403.512.822IHF50-32-2003.250×321450 1.1*6.312.5337.512.3403.52015550×321450 1.5 IHF50-32-250*6.320307.519.3327.5 3.840IHF65-50-1253.565×5014500.55*12.555517.54617.58.8403.565×501450 1.1 IHF65-50-160*12.585117.57.5607.51330IHF65-40-2003.565×401450 1.5*12.512.54617.511.5427.520.528IHF65-40-2503.565×4014503*12.5204317.5184517.5 5.550480×651450 1.1 IHF80-65-125*2556430 4.56817.58.358IHF80-65-160480×651450 1.5*2586230 6.85017.51348480×501450 2.2 IHF80-50-200*2512.5573011.34817.520.5434.580×5014505.5 IHF80-50-250*2520513011.34532.5 5.560IHF100-80-1254.5100×801450 1.5*5056460 4.36532.58.862IHF100-80-1605100×801450 2.2*5086955 6.56232.512.862IHF100-65-2005100×651450 5.5 *5012.5686010.85632.520.560IHF100-65-2505100×651450 5.5 *5020656016.370509.555IHF125-80-1605125×801450 5.5 *8086290 6.5506013.8606125×100145011 IHF125-100-200*10012.56411011.3606021536125×100145015 IHF125-100-250*1002069120197112022605150×125145022 IHF150-125-250*200206524018641203554IHF150-125-3155150×125145045 *200326324030621205550IHF150-125-4005.5150×125145075*200506224047622402260IHF200-150-2505.5200×150145045*400206848017622403655IHF200-150-3155.5200×150145075*400326448029632405552IHF200-150-4006200×1501450110 *40050644804664表三：IHF(D)型短支架流量扬程效率汽蚀余量进口*出口转速电机功率整机质量型号m³m%m mm r/min kw kg73335IHF50-32-160(D)3.250×322900495*12.5324715304775128IHF50-32-200(D)3.250×3229007.5135*12.550401549481522463.565×502900390IHF65-50-125(D)*252061351667153345IHF65-50-160(D)3.565×502900 5.5125*253256353065352252IHF80-65-125(D)480×652900 5.5125*5020656018707性能曲线图8安装尺寸图：9使用说明：9.1安全须知在使用泵组之前请仔细阅读本“安全须知”，以避免发生意外事故和其它的财产损失或损坏。
FSB型氟塑料合金泵由泵体,叶轮,合盖,密封件,支架,泵轴,边轴器,吊紧螺栓,螺母,底板组成。
1、泵体：左右两边连接部分内埋钢质法兰圈各一只模压塑料合成金制成。
2、合盖右边一侧内埋一只不锈钢（1Cr18Ni9Ti）模压塑料合金而成。
3、叶轮：采用接轴连接方法，金属轴为优质钢精加工后外包塑料合成金模压而成，使叶轮与金属接轴牢固地结为一体，保证轴根与叶轮后部承受随旋转时的扭矩力，这样介质浸湿部分为塑料合金。
4、机械密封：采用WB2型、ST型不用冷却水可调式端面密封技术，由碳化硅、高纯度氧化铝陶瓷、填充四氟、石墨等材料制成。
型号意义性能参数规格型号流量m3/h 扬程 m 入口 mm 出口mm配用功率kw转速r/min气蚀余量m效率 %25FSB-10L 1.5 10 25 20 1.5 2900 4.5 29 25FSB-18L 3.6 18 25 20 1.5 2900 4.5 27 40FSB-15L 5 15 40 32 1.5 2900 4.5 51 40FSB-20L 10 20 40 32 3 2900 4 47 40FSB-30L 10 30 40 32 3 2900 4 55 40FSB-40L 10 40 40 32 5.5 2900 4.5 35 40FSB-50L 10 50 40 32 7.5 2900 4.5 33 50FSB-20L 20 20 50 40 3 2900 3 55 50FSB-25L 15 25 50 40 4 2900 4 64.5 50FSB-30L 15 30 50 40 4 2900 4 70产品名称：IH型化工离心泵•产品简介•性能参数IH型化工离心泵产品概述IH型化工泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效采用国际标准ISO2858-1975（E），是一种用以取代F型耐腐蚀泵更新换代的节能产品，适用于化工、石油、冶金、电站、食品、制药、合成纤维等部门输送温度在-20℃～105℃的腐蚀性介质或物理、化学性能类似于水的介质。

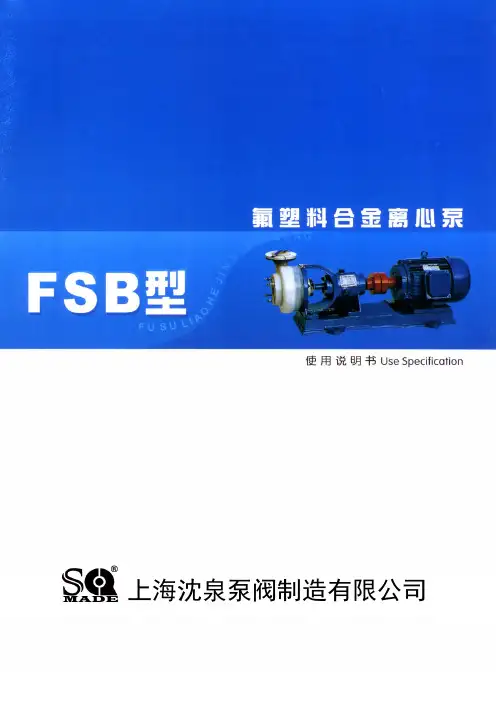

■FSB氟塑料合金离心泵■上海沈泉泵阀制造有限公司☆ 产品概述氟塑料合金是当今世界最优秀的耐腐蚀材料，我单位选用该材料生产的FSB、FSB-D系列泵，具有特强的耐腐蚀性，且机械强度高、不老化、无毒素分解，可输送任意浓度的酸、碱液、氧化剂及其他腐蚀性介质，因而广泛适用于化工、石油、制药、农药、冶炼、染料、造纸、电镀、食品等行业。
☆ 结构说明1、泵体：左右两边连接部分内埋钢质法兰圈各一只模压塑料合金制成。
2、后盖右边一侧内埋一只不锈钢板(1Crl8Ni9Ti)模压塑料合金而成。
3、叶轮：采用接轴连接方法，金属轴为优质钢精加工后夕卜包塑料合金模压而成，使叶轮与金属接轴牢固地结为一体，保证轴根与叶轮后部承受随旋转时的扭矩力，这样介质浸湿部分为塑料合金。
4、机械密封：采用WB2型、ST型不用冷却水可调式端面密封技术，由碳化硅、高纯度氧化铝陶瓷、填充四氟、石墨等材料制成。
☆ 产品结构1 泵体 8 油 盖2 叶轮 9 油 镜3 后盖 10 轴 承4 压盖 11 轴承压盖5 密封件 12 联轴器6 支架 13 吊紧螺栓7 泵轴☆ 型号意义☆ 泵型谱图☆ 性能参数口径 规格型号 流量 m3／h 扬程 m 吸入mm 吐出mm 配用电机KW 转速 r／min 吸上高度m 效率 ％ 25FSB-10 1.5 10 25 20 1.5 2900 6 29 25FSB-18 3.6 18 25 20 2.2 2900 6 27 40FSB-15 5 15 40 32 3 2900 6 40 40FSB-20 10 20 40 32 4 2900 6 42 40FSB-30 10 30 40 32 4 2900 6 38 40FSB-40 10 40 40 32 5.5 2900 5.5 35 40FSB-50 10 50 40 32 7.5 2900 5 33 50FSB-20 15 20 50 40 4 2900 6 51 50FSB-25 15 25 50 40 4 2900 6 49 50FSB-30 15 30 50 40 4 2900 6 44.5 50FSB-40 15 40 50 32 5.5-7.52900 5.5 35 50FSB-50 15 50 50 32 7.5-112900 5.5 33 50FSB-63 15 63 50 32 11 2900 5.5 30 65FSB-32 29 32 65 50 5.5 2900 6 57 65FSB-40 29 40 65 40 11 2900 5.5 53 65FSB-50 29 50 65 40 15 2900 5.5 46 65FSB-64 29 64 65 50 15-18.52900 5.5 44 80FSB-20 50 20 80 65 5.5 2900 6 69 80FSB-30 50 30 80 65 7.5 2900 5.5 64 80FSB-34 50 34 80 65 11 2900 5.5 64 80FSB-40 50 40 80 50 11-15 2900 5.5 60 80FSB-50 50 50 80 50 15-18.52900 6 53 80FSB-55 50 55 80 50 15-18.52900 5.5 47 80FSB-80 50 80 80 50 30-37 2900 5.5 36 100FSB-32 100 32 100 80 18.5-222900 5.5 70 100FSB-40 100 40 100 80 18.5-222900 5.5 70 100FSB-50100501006522-3029005.562☆ 安装说明1、在安装前应对泵和电机进行检查，各部分应完好无损，泵内无杂物。
安 徽 博 特 泵 阀 制 造 有 限 公 司
IHF80-50-200氟塑料离心泵
一、氟塑料离心泵用途及特点
IHF80-50-200氟塑料离心泵广泛应用于：石油化工、制酸制碱、有色金属冶炼、
汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行 业，适用于输送清液或者含有少量颗粒（固含量≤10%）的腐蚀性介质。
氟塑料离心泵特点：IHF型氟塑料离心泵按国际标准设计，泵体采用金属外壳内
衬氟塑料，叶轮及泵盖均采用金属嵌件外包氟塑料合金压制成型，轴封采用先进
的外装式波纹管机械密封，静环选用99.9%氧化铝陶瓷，动环采用四氟填充材料 （或很据用户特殊工况专配其他材质），其特点是耐腐耐磨密封性好。
二、氟塑料离心泵型号意义
IHF80-50-250
IH: 国际标准化泵系列代号 50：泵出口口径是50mm
F: 过流部件材质为氟塑料合金 200：叶轮名义直径是200mm
80：泵进口口径是80mm
三、氟塑料合金离心泵型号及参数
转速n=2900r/min
型号
流量m³/h扬程m效率%汽蚀余量m电机功率kw整机质量kg IHF80-50-200505063 4.015250
四、氟塑料离心泵使用范围
1.耐压极限：耐压极限为1.0MPa，要注意泵的输出压力不能超过耐压极限。
2.使用温度范围：-20 ~100℃；环境温度变化范围：0~40℃；环境湿度变化范围：
35~85%RH.
3.如果工况使用温度在100℃~150℃范围内，其过流部件采用高温氟塑料制造。
4.可输送带有少量颗粒及结晶的介质（固含量≤10%），禁止输送会产生大量气
泡的介质。
5.液体粘度对泵性能的影响：当液体粘度发生变化的时候，泵的性能也有所变化。
五、氟塑料离心泵使用前注意事项
1、离心泵禁止空运装，泵运行时的最小流量：设计点35%。
2、如果泵运转时发生汽蚀，必须在1分钟内停机。
3、介质温度变化应控制在40℃以内，过高的温升/降可能导致泵零件的损坏。
4、如果泵运行时突然停电，必须立刻关闭电源，并关闭出口阀门。
5、泵的噪音≤95dB，如果发生振动和噪音，应停机检查，排除故障，才能工作。
6、泵进口口径< 150mm: 选择脂润滑轴承，轴承箱禁止另加机油。
六、备注
1.如果介质比重超过1.3g/cm3时，建议客户适当增加配套电机的功率。
2.当介质含有HF酸或一些特殊介质时，须针对具体介质更换特定配件。
3.使用工况点流量过小时，出口应接回流管，具体可咨询公司技术部门。
七、氟塑料离心泵启动和运行
（一）启动
1、检查泵运转方向是否正确，当检查电动机转向时，可先不连接联轴器，确认 转向正确后再连接联轴器，或以点动方式确认转向是否和转向指示表示的方
向一致。
2、对采用油润滑轴承方式的泵先在轴承箱内注入润滑油，至油标的水平中心位 置。
为了保持油的清洁和良好的润滑，应定期更换新油。
一般情况，每运转 1500小时后，要全部更新换油一次，润滑油应选用N46号机械油。
3、用手转动联轴器，感觉应轻松且轻重均匀，并注意辨别泵内有无摩擦声及异 物滚动等杂音，如有则应设法排除。
4、倒灌工况时，打开进口阀供给液源，吸上工况时，必须先泵内灌满液体。
（二）运转
1、机组试运转5~10分钟，如无异常现象可投入运行，如无异常现象可投入运行。
2、经常检查泵和电动机的温升情况，轴承的温升不应大于40℃，极限温度不大 于90℃，对于绝缘电动机，环境温度为40℃时的最高温升为90℃，允许极
限温度为130℃。
3、当泵的装置扬程小于泵的额定扬程时，必须关小出口阀门，需立即停机检查，待排除故障后才能继续运转。
（三）停机
1、先关闭出口阀，然后再切断电动机电源。
2、关闭进口阀。
3、保持泵机外部及环境的清洁。
4、停机后如环境温度低于液体凝固温度时，要排除泵内液体，以防冻裂。
5、长期停止使用的泵，除将泵内的腐蚀性液体排净外，还要用清水冲洗干净泵 腔，尤其是密封部件要认真冲洗干净并将泵的进出口密封好，妥善保管。
八、维修和保养
1、定期检查泵和电机，更换易损零件。
2、长期停机不用时，应清洗泵内流到并切断电源。
3、严禁空运转。
如泵在室外，应采取防雨措施，以防电机受潮后烧毁。
