触摸屏控制芯片ADS7843中文文档

触摸屏的驱动芯片ADS7843触摸屏由于其体积小、轻便和接口简单的特点，成为一种在嵌入式系统中应用广泛的输入设备。

S3C44B0X通过端口G模拟串行的SIO接口与触摸屏专门的控制芯片ADS7843（由Burr-Brown公司生产）开展数据传输，来完成对触摸屏触摸位置坐标的读取。

触摸屏接口专用芯片ADS7843要完成两件事：一是完成电极电压的切换；二是采集接触点处的电压值，并开展A/D转换。

触摸屏组成：触摸检测部件：安装在显示器屏幕前面，检测用户触摸位置，承受后送触摸屏控制器。

触摸屏控制器：接收触摸点检测装置信息，并将它转换成触点坐标，再送给CPU。

比方ADS7843。

ADS7843是TI 公司生产的4 线电阻触摸屏转换接口芯片。

ADS7843功能：（1）电极电压的切换。

（2）采集接触点处的电压值，并开展A/D转换。

ADS7843特性：（1）可编程控制8位或者12位A/D转换模式。

（2）低导通电阻模拟开关。

（3）实现触摸屏的驱动选择控制（X、Y通道）。

（4）供电电压为2.7~5V。

（5）参考电压VREF为1V~+Vcc。

（6）转换电压的输入范围为0~VREF。

（7）最高转换速率为125kHz。

编程说明：（1）S3C44B0X端口初始化：PCONG（2）S3C44B0X端口初始化：PUPG（3）触摸屏X坐标控制字（4）触摸屏Y坐标控制字（5）触摸点坐标读取过程（6）检测PENIRQ是否为低电平。

如果PENIRQ=0，则认为有接触。

（7）使ADS7843有效、无效（8）向ADS7843发送控制字（9）等待ADS7843 的BUSY管脚从高变低（10）从ADS7843接收数据。

触摸屏控制器驱动程序设计在便携式的电子类产品中 ,触摸屏由于其便、灵活、占用空间少等优点 ,已经逐渐取代键盘成为嵌入式计算机系统常选用的人机交互输入设备。

触摸屏输入系统由触摸屏、触摸屏控制器、微控制器及其相应的驱动程序构成。

本文从触摸屏控制器的驱动程序设计着手 ,介绍触摸屏控制器 ADS7843 的内部结构及工作原理和在嵌入式 Linux 操作系统中基于PXA255微处理器的ADS784羽驱动程序设计。

1触摸屏控制器ADS7843的介绍1.1ADS7843的内部结构ADS7843内驻一个多路低导通电阻模拟开关组成的供电-测量电路网络、12bit逐次逼近A/D转换器和异步串行数据输入输出，ADS7843艮据微控制器发来的不同测量命令导通相应的模拟开关 ,以便向触摸屏电极对提供电压 ,并把相应电极上的触点坐标位置所对应的电压模拟量引入A/D转换器，图1为ADS7843内部结构图。

X+、Y+ X-、丫为触摸屏电极模拟电压输入；CS为ADS7843的片选输入信号，低电平有效；DCLK接外部时钟输入 ,为芯片进行 A/D 转换和异步串行数据输入 /输出提供时钟;DIN串行数据输入端，当CS低电平时，输入数据在时钟的上升沿将串行数据锁存；DOUT串行数据输出端，在时钟下降沿数据由此移位输出，当 CS 为高电平时，DOUT呈高阻态。

BUSY为系统忙标志端，当CS为低电平, 且BUSY为高电平时，表示ADS7843正在进行数据转换;VREF参考电压输入端，电压值在+1V到+VCC之间变化；PENIRC为笔触中断，低电平有效;IN3、IN4为辅助ADC转换输入通道；+VCC为电源输入。

图1ADS7843内部结构1.2ADS7843的转换时序ADS7843完成一次数据转换需要与微控制器进行3次通信，第一次微处理器通过异步数据传送向 ADS843 发送控制字 ,其中包括起始位、通道选择、 8/12 位模式、差分 /单端选择和掉电模式选择 ,其后的两次数据传送则是微控制器从 ADS7843 取出 16bitA/D 转换结果数据（最后四位自动补零）,每次通信需要 8 个时钟周期 ,完成一次数据转换共需 24 个时钟周期周2为ADS7843转换时序。

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载第十八节：ADS7843驱动的320240电阻型触摸屏：地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容第十八节：ADS7843驱动的320240电阻型触摸屏（1）开场白：320240的触摸屏是由320240液晶显示屏和320240电阻触摸薄膜组成。

320240液晶显示屏披上一层触摸膜的皮就是触摸屏了。

显示和读取触摸信息是各自独立的，我们通过编写程序，两者有机结合起来，让客户产生错觉，以为触摸和显示是一体的。

320240液晶屏的程序在第十五节已经讲过。

现在重点介绍一下电阻触摸薄膜的原理。

它的本质是利用电阻分压的原理。

假如我在桌面上放了一条很长的裸露电阻，我们的手触摸到电阻的某点时，就相当于可调电阻的中间移动点，按到哪一点位置，我们只要通过AD把被分压后的电压读取出来，就知道你的手按到了哪个位置。

一张触摸膜相当于在X轴和Y轴都放了一个很宽很长的裸露电阻，手按到哪一点，只要把该点的X轴和Y轴的分压通过AD读取出来，就可以得到被触摸的X轴和Y轴坐标。

驱动电阻型触摸屏，就相当于单片机驱动一个外部AD转换芯片，这个AD芯片就是ADS7843。

编程技巧：我们要在显示屏上先做一个显示程序，专门用来显示按下去的X轴坐标和Y轴坐标，这样方便我们记录按键的位置信息。

有了具体某个按键的位置信息，我们才可以针对此按键进行后续的触发程序编写。

（2）功能需求：在触摸屏上按下一个矩形按键，此按键马上反显，表示被触发。

同时把相对应的X轴和Y轴坐标数据在液晶屏上显示出来。

（3）硬件原理：跟320240液晶显示屏的接线请参考第十五节。

然后用单片机的4个IO口分别跟ADS7843的DCLK, CS, DIN, DOUT连接。

51单片机程序触摸屏芯片ADS7843驱动#include "reg51.h"#include "intrins.h"sbit DCLK=P1^6;sbit CS=P2^2;sbit DIN=P2^3;sbit DOUT=P2^4;sbit BUSY=P2^5;delay(unsigned char i--){while(i--);}void start() //SPI开始{DCLK=0;CS=1;DIN=1;DCLK=1;CS=0;}WriteCharTo7843(unsigned char num) //SPI写数据{unsigned char count=0;DCLK=0;for(count=0;count<8;count++){num<<=1;DIN=CY;DCLK=0; _nop_();_nop_();_nop_(); //上升沿有效DCLK=1; _nop_();_nop_();_nop_();}}ReadFromCharFrom7843() //SPI 读数据{unsigned char count=0;unsigned int Num=0;for(count=0;count<12;count++){Num<<=1;DCLK=1; _nop_();_nop_();_nop_(); //下降沿有效DCLK=0; _nop_();_nop_();_nop_();if(DOUT) Num++;}return(Num);}void ZhongDuan() interrupt 0 //外部中断0 用来接受键盘发来的数据{unsigned int X=0,Y=0;delay(10000); //中断后延时以消除抖动，使得采样数据更准确start(); //启动SPI// while(BUSY); //如果BUSY信号不好使可以删除不用delay(2);WriteCharTo7843(0x90); //送控制字 10010000 即用差分方式读X坐标详细请见有关资料// while(BUSY); //如果BUSY信号不好使可以删除不用delay(2);DCLK=1; _nop_();_nop_();_nop_();_nop_();DCLK=0; _nop_();_nop_();_nop_();_nop_();X=ReadFromCharFrom7843(); //读X轴坐标WriteCharTo7843(0xD0); //送控制字 11010000 即用差分方式读Y坐标详细请见有关资料DCLK=1; _nop_();_nop_();_nop_();_nop_();DCLK=0; _nop_();_nop_();_nop_();_nop_();Y=ReadFromCharFrom7843(); //读Y轴坐标CS=1;}main(){TMOD=0x11; // 记数器0 计数器1 都以 16 位记数TCON=0x00;IE=0x83; //1000 0001 EA=1中断允许,IP=0x01;while(1);//等待触摸中断}。

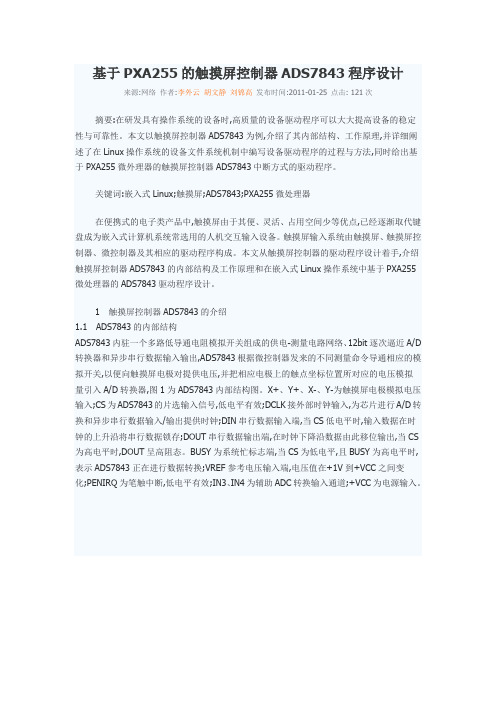

基于PXA255的触摸屏控制器ADS7843程序设计来源:网络作者:李外云胡文静刘锦高发布时间:2011-01-25 点击: 121次摘要:在研发具有操作系统的设备时,高质量的设备驱动程序可以大大提高设备的稳定性与可靠性。

本文以触摸屏控制器ADS7843为例,介绍了其内部结构、工作原理,并详细阐述了在Linux操作系统的设备文件系统机制中编写设备驱动程序的过程与方法,同时给出基于PXA255微外理器的触摸屏控制器ADS7843中断方式的驱动程序。

关键词:嵌入式Linux;触摸屏;ADS7843;PXA255微处理器在便携式的电子类产品中,触摸屏由于其便、灵活、占用空间少等优点,已经逐渐取代键盘成为嵌入式计算机系统常选用的人机交互输入设备。

触摸屏输入系统由触摸屏、触摸屏控制器、微控制器及其相应的驱动程序构成。

本文从触摸屏控制器的驱动程序设计着手,介绍触摸屏控制器ADS7843的内部结构及工作原理和在嵌入式Linux操作系统中基于PXA255微处理器的ADS7843驱动程序设计。

1触摸屏控制器ADS7843的介绍1.1ADS7843的内部结构ADS7843内驻一个多路低导通电阻模拟开关组成的供电-测量电路网络、12bit逐次逼近A/D 转换器和异步串行数据输入输出,ADS7843根据微控制器发来的不同测量命令导通相应的模拟开关,以便向触摸屏电极对提供电压,并把相应电极上的触点坐标位置所对应的电压模拟量引入A/D转换器,图1为ADS7843内部结构图。

X+、Y+、X-、Y-为触摸屏电极模拟电压输入;CS为ADS7843的片选输入信号,低电平有效;DCLK接外部时钟输入,为芯片进行A/D转换和异步串行数据输入/输出提供时钟;DIN串行数据输入端,当CS低电平时,输入数据在时钟的上升沿将串行数据锁存;DOUT串行数据输出端,在时钟下降沿数据由此移位输出,当CS 为高电平时,DOUT呈高阻态。

BUSY为系统忙标志端,当CS为低电平,且BUSY为高电平时,表示ADS7843正在进行数据转换;VREF参考电压输入端,电压值在+1V到+VCC之间变化;PENIRQ为笔触中断,低电平有效;IN3、IN4为辅助ADC转换输入通道;+VCC为电源输入。

Science &Technology Vision科技视界0引言在电子产品及工业产品的设计中,触摸屏由于其轻便、占用空间少、方便灵活等优点越来越受到设计师及用户的青睐。

触摸屏可作为模拟键盘,使用起来比普通键盘灵活,因为键的位置可根据需要进行改变,并且省去了按键所占用的空间。

触摸屏分为电阻、电容、表面声波、红外线扫描和矢量压力传感等,其中四线电阻触摸屏应用广泛。

1ADS7843简介ADS7843是一款专为四线电阻触摸屏设计的带SPI 接口的12位AD 转换器,内部含模拟电子开关和逐次比较型AD 转换器。

当要采样Y 方向的AD 值时,通过将Y+、Y 一端施加电压,将X+送入AD 转换器得到Y 方向的AD 值;同理可得X 方向的AD 值。

而这些转换均由MCU 通过SPI 方式向ADS7843发送命令来完成。

ADS7843的引脚功能如表1所示。

表1ADS7843的引脚功能ADS7843之所以能实现对触摸屏的控制,是因为其内部结构很容易实现电极电压的切换,并能进行快速A/D 转换。

内部结构如图1所示,A2~A0和SER 为控制寄存器中的控制位,用来进行开关切换和参考电压的选择。

图1ADS7843内部结构2触摸屏控制系统设计以应用广泛的STC89C52作为主控制器,进行触摸控制系统设计。

2.1硬件接口电路设计ADS7843串行接口的一次完整操作需要3×8=24个DCLK 时钟周期,前8个脉冲接收8位的命令,并在第6个脉冲的上升沿开始A/D 转换器进入采样阶段,从第9个脉冲开始进入转换阶段,输出,输出12位采样值,转换结束进入空闲阶段。

直到24个DCLK 结束,CS 置高电平,一次测量结束。

ADS7843采用、转换时序如图2所示。

图2ADS7843采用、转换时序ADS7843与STC89C52的连接图如图3所示。

图3ADS7843与STC89C52的连接图2.2软件设计当用户在触摸屏上的有效区域内点击时,触摸屏的X 方向、Y 方向输出电阻分别随X 和Y 呈线性变化,ADS7843控制器将其分别转换为12位数据,通过中断告知STC89C52需要接收数据,STC89C52接收到数据后进行处理;首先进行触点数据是否有效判断,包括两方面:一是判断是否误操作,即是否是由于人的抖动产生的错误数据;二是ADS7843传过来得数据是否有效,由于刚开始的传过来的第一个基于ADS7843的触摸屏控制系统设计薛大为杨春兰(蚌埠学院机械与电子工程系,安徽蚌埠233030)【摘要】触摸屏在现代电子设备中广泛使用。

AD7680Rev. A | Page 17 of 24SERIAL INTERFACEFigure 20 shows the detailed timing diagram for serialinterfacing to the AD7680. The serial clock provides the conversion clock and also controls the transfer of information from the AD7680 during conversion.The CS signal initiates the data transfer and conversion process. The falling edge of CS puts the track-and-hold into hold mode, takes the bus out of three-state, and samples the analog input. The conversion is also initiated at this point and requires at least 20 SCLK cycles to complete. Once 17 SCLK falling edges have elapsed, the track-and-hold goes back into track mode on the next SCLK rising edge. Figure 20 shows a 24 SCLK transfer that allows a 100 kSPS throughput rate. On the 24th SCLK falling edge, the SDATA line goes back into three-state. If the rising edge of CS occurs before 24 SCLKs have elapsed, the conversion terminates and the SDATA line goes back into three-state; otherwise SDATA returns to three-state on the 24th SCLK falling edge as shown in Figure 20. A minimum of 20 serial clock cycles are required to perform the conversion process and to access data from the AD7680. CS going low provides the first leading zero to be read in by the microcontroller or DSP . The remaining data is then clocked out by subsequent SCLK falling edges beginning with the second leading zero; thus the first falling clock edge on the serial clock has the first leading zero provided and also clocks out the second leading zero. If a 24 SCLK transfer is used as in Figure 20, the data transfer consists of four leading zeros followed by the 16 bits of data, followed by four trailing zeros. The final bit (fourth trailing zero) in the data transfer is valid on the 24th falling edge, having been clocked out on the previous (23rd) falling edge. If a 20 SCLK transfer is used as shown in Figure 21, the data output stream consists of only four leading zeros followed by 16 bits of data with the final bit valid on the 20th SCLK falling edge. A 20 SCLK transfer allows for a shorter cycle time and therefore a faster throughput rate is achieved.03643-0-013SCLK SDATACSFigure 20. AD7680 Serial Interface Timing Diagram—24 SCLK Transfer03643-0-014SCLK SDATA CSFigure 21. AD7680 Serial Interface Timing Diagram—20 SCLK TransferAD7680Rev. A | Page 18 of 24It is also possible to take valid data on each SCLK rising edge rather than falling edge, since the SCLK cycle time is long enough to ensure the data is ready on the rising edge of SCLK. However, the first leading zero is still driven by the CS falling edge, and so it can be taken on only the first SCLK falling edge. It may be ignored and the first rising edge of SCLK after the CS falling edge would have the second leading zero provided and the 23rd rising SCLK edge would have the final trailing zero provided. This method may not work with mostmicrocontrollers/DSPs but could possibly be used with FPGAs and ASICs. AD7680 TO ADSP-218x The ADSP-218x family of DSPs can be interfaced directly to theAD7680 without any glue logic required. The SPORT control register should be set up as follows:TFSW = RFSW = 1, Alternate FramingINVRFS = INVTFS = 1, Active Low Frame SignalDTYPE = 00, Right Justify DataSLEN = 0111, 8-Bit Data-WordsISCLK = 1, Internal Serial ClockTFSR = RFSR = 0, Frame First WordIRFS = 0ITFS = 1To implement the power-down mode, SLEN should be set to 0111 to issue an 8-bit SCLK burst. The connection diagram is shown in Figure 22. The ADSP-218x has the TFS and RFS of the SPORT tied together, with TFS set as an output and RFS set as an input. The DSP operates in alternate framing mode and the SPORT control register is set up as described. Transmit and receive autobuffering is used in order to get a 24 SCLK transfer. Each buffer contains three 8-bit words. The frame synchroniza-tion signal generated on the TFS is tied to CS , and as with all signal processing applications, equidistant sampling is necessary. In this example, the timer interrupt is used to control the sampling rate of the ADC. 03643-0-015*ADDITIONAL PINS OMITTED FOR CLARITY Figure 22. Interfacing to the ADSP-218x The timer register is loaded with a value that provides an interrupt at the required sample interval. When an interrupt is received, the values in the transmit autobuffer start to be transmitted and TFS is generated. The TFS is used to control the RFS and therefore the reading of data. The data is stored in the receive autobuffer for processing or to be shifted later. The frequency of the serial clock is set in the SCLKDIV register. When the instruction to transmit with TFS is given, i.e., TX0 = AX0, the state of the SCLK is checked. The DSP waits until the SCLK has gone high, low, and high again before transmission starts. If the timer and SCLK values are chosen such that the instruction to transmit occurs on or near the rising edge of SCLK, the data may be transmitted or it may wait until the next clock edge.。

•’—•p 应用与设计¡¤³—˜”“触摸屏接口解放军信息工程大学胡冰吴升艳岳春生Touch Scre e n Inte r f a ce Ch i p ADS7843¨Õ¢ÉÎÇ·Õ³ÈÅÎÇÙÁιÕÅ£ÈÕÎÓÈÅÎÇ摘要š简单介绍了¡¤³—˜”“的功能特点和工作原理Œ探讨了¡¤³—˜”“触摸屏接口芯片的模式选择和应用技巧Œ最后给出了基于该系统的一个实际使用方案"关键词š触摸屏控制器›嵌入式系统›¡¤³—˜”“分类号š´°’—“文献标识码š¢文章编号š‘••–•–™——ˆ’••’‰•—•••’—••“图‘¡¤³—˜”“的连接关系¡¤³—˜”“触摸屏接口‘前言随着生活中类似于°¤¡的手持设备的越来越多Œ彩色¬£¤触摸屏也变得越来越普及Œ并逐渐成为当今的主流配置"触摸屏分为电阻!电容!表面声波!红外线扫描和矢量压力传感等Œ其中使用最多的是四线或五线电阻触摸屏"四线电阻触摸屏是由两个透明电阻膜构成的Œ在它的水平和垂直电阻网上施加电压Œ就可通过¡•¤转换面板在触摸点测量出电压Œ从而对应出坐标值"本文除了简单介绍¡¤³—˜”“的特点和原理之外Œ主要讨论触摸屏控制器的使用技巧Œ同时给出了具体的应用连接图"’¡¤³—˜”“的功能特性¡¤³—˜”“是´©公司生产的”线电阻触摸屏转换接口芯片"它是一款具有同步串行接口的‘’位取样模数转换器"在‘’•Ë¨Ú吞吐速率和’Ž—¶电压下的功耗为—••L ·Œ而在关闭模式下的功耗仅为•Ž•L ·"因此Œ¡¤³—˜”“以其低功耗和高速率等特性Œ被广泛应用在采用电池供电的小型手持设备上"¡¤³—˜”“采用³³¯°•‘–引脚封装形式Œ温度范围是•”•*‹˜•e "¡¤³—˜”“具有两个辅助输入ˆ©®“!©®”‰Œ可设置为˜位或‘’位模式"其外部连接电路如图‘所示Œ该电路的工作电压¶ÃÃ在’Ž—*•Ž’•¶之间Œ基准电压¶ÒÅÆ介于‘¶*‹¶ÃÃ"该电路的基准电压确定了转换器的输入范围Œ输出数据中每个数字位代表的模拟电压等于基准电压除以”•™–"平均基准输入电流由¡¤³—˜”“的转换率来确定"以下是¡¤³—˜”“的主要引脚功能š¸‹!¹‹!¸•!¹•š转换器模拟输入端Œ实际上是一个”通道多路器›¤£¬«š外部时钟输入引脚›£³š片选端›参考文献‘Ž张芳兰Ž´-³“’•£’ØØ用户指南Ž电子工业出版社Œ‘™™™Ž–’Ž赵保经Ž¡•¤和¤•¡转换器应用手册Ž上海科学普及出版社Œ‘™™•“Ž-ÁØÉÍŽ‹•¶³ÉÎÇÌÅ•³ÕÐÐÌÙŒ‘-ÓÐÓŒ‘–•¢ÉÔ³ÅÌÆ•£ÁÌÉÂÒÁÔÉÎÇ¡¤£Œ’•••”Ž闻亭公司Ž´-³“’•£’¸¸高速数字信号处理器原理与应用Ž‘™™˜Œ”•Ž´ÅØÁÓ©ÎÓÔÒÕÍÅÎÔÓ©ÎÃŽ´-³“’•£’•ØµÓÅÒ‡Ó§ÕÉÄÅŒ‘™™™收稿日期š’••‘•‘’•’‘咨询编号š•’•—‘•海纳电子资讯网：ｗｗｗ．ｆｐｇａ－ａｒｍ．ｃｏｍ　为您提供各种ＩＣ中文资料•’˜•5国外电子元器件6’••’年第—期’••’年—月¤©®š串行输入Œ其控制数据通过该引脚输入›¤¯µ´š串行数据输出Œ用于输出转换后的触摸位置数据Œ最大数为二进制的”•™•›©®“!©®”š辅助输入引脚›°¥®©²±š°¥®中断引脚Œ可用于在触摸显示屏后引发一个中断"“工作原理¡¤³—˜”“是一款连续近似记录ˆ³¡²‰的¡•¤转换器"可通过连结触摸屏¸‹将触摸信号输入到¡•¤转换器Œ同时打开¹‹和¹•驱动Œ然后数字化¸‹的电压Œ从而得到当前¹位置的测量结果"同理也可得到¸方向的坐标"具体设置和使用方法可查阅´©公司的¡¤³—˜”“数据手册Œ下面主要介绍¡¤³—˜”“的模式设置!°¥®中断引脚的使用和软件编程方法"“Ž‘模式设置¡¤³—˜”“有差分ˆ¤©¦¦¥²¥®´©¡¬‰和单端ˆ³©®2§¬¥•¥®¤¥¤-¯¤¥‰两种工作模式"这两种模式对转换后的精度和可靠性有一些影响"如果将¡•¤转换器配置为读绝对电压ˆ单端模式‰方式Œ那么驱动ˆ¤²©¶¥²‰电压的下降将导致转换输入数据的错误"而如果配置为差分模式Œ则可以避免上述错误"当触摸屏被按下时Œ有两种情况可影响接触点的电压š一种是当触摸到显示屏时Œ会导致触摸屏外层振动›另一种是触摸屏顶层和低层之间的寄生电容引起的电流振荡以及在¡¤³—˜”“输入引脚上引起的电压振荡"这两种情况都可导致触摸屏上的电压发生振荡以及增加¤£值稳定的时间"在单端模式中Œ一旦在触摸屏上检测到一次触摸事件Œ电路系统将发送一串控制字节给¡¤³—˜”“Œ并要求它进行一次转换"然后¡¤³—˜”“将在获取周期的起始点通过内部¦¥´开关给面板提供电压Œ而这将导致触摸点电压的升高"正如上面所介绍的Œ上升的电压在最终稳定之前会振荡一段时间"当获取周期结束后Œ所有的¦¥´开关关闭Œ¡•¤转换器进入转换周期"如果在转换周期期间Œ没有发出下一个控制字节Œ¡¤³—˜”“将进入低功耗模式并等待下一条指令"由于面板上分布有大量电容Œ特别是滤波噪音Œ因此Œ应该注意设置好对应于¸坐标或¹坐标上的电压"在单端模式中Œ输入电压必须在¤ÁÔÁ©Î×ÏÒÄ的最后三个时钟周期期间设置Œ否则将产生错误"除了内部¦¥´开关从获取周期开始到转换周期结束期间一直保持打开状态以外Œ差分模式的操作类似于单端模式"加在面板上的电压将成为¡•¤转换器的基准电压Œ提供一个度量比操作"这意味着如果加在面板上的电压发生变化ˆ由于电源!驱动电阻!温度或触摸屏电阻等原因‰Œ¡•¤转换器的度量比操作将对这种变化进行补偿"如果在当前转换周期发向¡¤³—˜”“的下一个控制字节所选择的通道与前一个控制字节相同Œ那么在当前转换完成后开关仍然不会关闭"在这两种模式中Œ¡¤³—˜”“只有“个时钟周期可以从触摸屏上获取ˆ取样‰输入模拟电压Œ因此Œ为了¡¤³—˜”“可以获取正确的电压Œ输入电压必须在“个时钟周期的时间范围内设置好"打开驱动将引起触摸屏的电压快速升高到最终值"为了得到正确的转换数据Œ获取必须在触摸屏完全设置好时完成"获取的方式有两种š一种是采用单端模式Œ即采用相对较慢的时钟扩展获取时间ˆ三个时钟周期‰›二是采用差分模式Œ即用相对较快的时钟在第一个转换周期内设置电压Œ在第二个转换周期获取准确电压"该方式的两个控制字节相同Œ且内部¸•¹开关在首次转换后不会关闭"由于首次转换期间电压还不稳定Œ因此应当丢弃首次转换的结果"使用第二种方式的另一个优点是功耗低"因为在全部转换后Œ¡¤³—˜”“会进入低功耗模式来等待下一次取样周期›对于慢时钟Œ下一次取样可能在当前转换结束后立即进入取样周期Œ而没有时间进入低功耗模式"实际在单端模式下不能使用快速时钟"差分模式还具有以下两个优点š第一个优点是能够在不扩展转换器获取时间的条件下用很长的设置时间处理触摸屏Œ即触摸屏电压可以有足够的时间稳定下来"第二个优点是¡¤³—˜”“通过快速时钟可以进入低功耗模式Œ从而可以节约电池能量"因此Œ通常建议使用差分模式"“Ž’°¥®中断引脚的使用°¥®中断引脚的主要作用是让设计者可以完全控制¡¤³—˜”“的低功耗操作模式"图’所示是其模式操作连接示意图"图中Œ©•¯‘和©•¯’是引自¥°—’‘’的通用目的输入•输出口"当电源加入系统且转换器被设置ˆ°¤‘Œ°¤••••‰之后Œ器件进入低功耗模式"而当未触摸面板时Œ¡¤³—˜”“内部的二极海纳电子资讯网：ｗｗｗ．ｆｐｇａ－ａｒｍ．ｃｏｍ　为您提供各种ＩＣ中文资料•’™•¡¤³—˜”“触摸屏接口图“采用判断两次的方法来克服触摸屏信号的抖动图”采用最后的结果来克服触摸屏信号的抖动图’¡¤³—˜”“ˆ°¤•Œ°¤‘•••‰下的示意图管没有偏压Œ因此没有电流流过ˆ忽略漏流‰›当触摸面板时Œ¹•将提供一条电流ˆ©‰通路Œ这时¸‹!¸•和¹‹处于高阻状态Œ电流经过‘••Ë8电阻和中断二极管Œ°¥®©²±被拉低Œ从而通过©•¯’上一个不超过•Ž–•¶的电压唤醒£°µŒ然后¥°—’‘’再拉低©•¯‘和©•¯’上的电位Œ同时对¡¤³—˜”“控制寄存器写一个字节以进行转换初始化"为了转换°¥®©²±二极管上的偏置电压Œ¥°—’‘’必须拉低©•¯‘和©•¯’上的电压"否则Œ如果在转换期间二极管上有一个前向偏压Œ那么附加的电流将引起错误的输入数据"“Ž“错误触发由于¸‹输入引脚与°¥®中断输出相连Œ因此在¸‹上的噪声可能引起触摸屏的错误触发"设计时可以在°¥®中断输出引脚上连结一个²£滤波器ˆ可对地连结一个‘8的电阻和一个•Ž•‘L ¦的电容‰Œ以过滤噪声脉冲并避免错误触发"“Ž”差分模式下的软件流程图“和图”所示的两种算法假设¡¤³—˜”“配置成差分模式Œ每次转换为‘–个时钟Œ¸轴坐标的结果在¤¡´¡¸中Œ¹轴的坐标在¤¡´¡¹中"其中图“的例子采用的是判断两次的方法来克服触摸屏信号的抖动"¤¡´¡‘用于存储当前转换的结果Œ¤¡´¡’用于存储上一次转换的结果Œ当两次结果相同时Œ转换数据有效"但是Œ应当注意š当输入电压的振动频率和取样频率相近时Œ可能会漏掉正确结果"图”的例子是将最后的转换结果ˆ第Î次‰作为有效转换"可以看出š该方式更加简单Œ但该方法只对某一类触摸屏有效Œ且/Î0的具体值依赖于¡¤³—˜”“输入电压的设置时间Œ同时Œ在确定/Î0值以前还需要对一些触摸屏进行测试"参考文献‘Ž刘永智Œ杨开愚Ž液晶显示技术Ž电子科技大学出版社’Ž¡¤³—˜”“¤ÁÔÁÓÈÅÅÔ´©Œªµ¬¹Œ’••‘收稿日期š’••‘•‘’•’•咨询编号š•’•—‘‘海纳电子资讯网：ｗｗｗ．ｆｐｇａ－ａｒｍ．ｃｏｍ　为您提供各种ＩＣ中文资料。
