前言随着企业信息化应用的逐渐深入以及两化深度融合的持续推进，我国工业自动化水平得到了很大提高，信息、网络以及物联网技术在智能化生产设备和信息系统中的应用也日趋广泛。
企业为实现系统间的协同和信息共享，工业控制系统逐渐打破了以往的封闭性：采用标准、通用的通信协议及硬软件系统，从而使工业控制系统面临病毒、木马、黑客入侵、拒绝服务等信息安全威胁。
由于工业控制系统多被应用在电力、交通、石油化工、核工业等国家重要的行业中，其安全事故造成的社会影响和经济损失会更为严重。
工业控制系统安全是工业进行信息化和智能化改造的重要因素，因此，只有在保证工控系统安全的前提下，才能够促进企业生产制造安全，从而保障工业智能化带来的生产效率的提高和附加效益的实现。
如何解决工控安全问题已成为企业面临的严峻挑战。
当前，市场上工控安全类产品众多，如何选择一款合适的产品来帮助企业提升工控系统安全防御能力至关重要。
面对企业选型时的种种困惑，e-works本着客观、中立、公正的原则，发布《工控系统信息安全（ICS）产品选型手册》。
旨在通过对工控系统安全领域厂商的产品及技术的全面分析和梳理，为制造企业工控系统安全解决方案的实施与选型提供参考。
选型手册涵盖了威努特、中国网安、力控华康、匡恩网络、海天炜业、绿盟科技、中科网威、谷神星、安点科技等业内主流厂商。
在此，非常感谢厂商市场人员积极配合本次选型工作，主动提供与产品相关的资料和介绍，给选型手册的编撰工作给予的大力支持。
目录前言 (2)一、工业控制系统概述 (4)1．工业控制系统体系架构 (4)2．工业控制系统功能组件 (5)3．工业控制系统安全现状 (7)4．工业控制系统安全问题分析 (8)4.1. 通信协议漏洞 (8)4.2. 操作系统漏洞 (9)4.3. 杀毒软件漏洞 (9)4.4. 应用软件漏洞 (9)4.5. 安全策略和管理流程漏洞 (9)5．工业控制系统安全保障策略 (10)二、产品选型 (11)1．资质评估 (11)2．需求评估 (13)3．功能评估 (16)4．成本评估 (13)5．合同签订 (17)三、案例分析 (20)1．工控系统安全在汽车行业的应用 (19)2．工控系统安全在数控机床行业的应用 (23)3．工控系统安全在石化行业的应用 (25)四、主流厂商及产品 (27)1．威努特 (27)2．中国网安 (28)3．力控华康 (30)4．匡恩网络 (31)5．海天炜业 (32)6．立思辰 (34)7．绿盟科技 (35)8．中科网威 (37)9．谷神星 (38)10．安点科技 (39)e-works研究院介绍 (42)一、工业控制系统概述工业控制系统（Industrial Control Systems, ICS），是由各种自动化控制组件以及对实时数据进行采集、监测的过程控制组件，共同构成的确保工业基础设施自动化运行、过程控制与监控的业务流程管控系统。
2016年工业自动化控制系统企业组织架构和部门职能一、公司组织架构 (2)二、部门主要职职能 (2)1、生产部 (2)2、智能化部、自动化部 (3)3、服务部 (4)4、质检部 (4)5、物流部 (5)6、研发部 (5)7、营销中心 (6)8、财务中心 (6)9、管理中心 (6)10、企划部 (7)一、公司组织架构二、部门主要职职能1、生产部（1）全面负责公司的生产管理工作；（2）根据管理部下达的销售计划编制月、旬的生产计划；（3）按照生产订单，负责生产现场的人力、设备的调度工作；（4）负责公司的安全生产及员工安全作业，并对生产现场的各种消防设施进行定期检查；（5）对工厂的设备仪器的维修、保养计划进行审核并监督执行，对不正常的设备进行及时检修；（6）对公司的原材料、配件的损耗进行严格控制，并制定相关的制度；（7）对各岗位上的员工进行定期的技能培训。
2、智能化部、自动化部（1）负责设计的输入、验证、输出、确认的评审工作，控制设计的质量；（2）负责协调设计过程中各相关部门及内部的组织与协调工作，配合营业部招投标和材料选择、定样；（3）参与技术谈判和对外技术交流；（4）及时了解本部门设计工作情况及相关数据，做出相应合理的安排；（5）根据公司的经营目标和任务，统筹本部门的工作安排，制定工作计划，组织技术力量解决工艺技术问题、技术管理问题，建立技术管理制度，就重大技术事项向公司领导提出决策建议；（6）负责设计文件资料的收集、整理、保管、使用和归档管理；（7）负责各项产品调试及质量验收工作，提供技术支持及图纸解答工作；（8）负责及时指导、处理、协调和解决产品出现的技术问题；（9）积极关注行业的技术发展动向，组织员工参与新技术新应用的学习；（10）对各部门提出技术、品质问题以及产品改进升级需求作出快速反应。
3、服务部（1）建立完善售后服务网络，制定销售服务管理制度；（2）合理调配技术服务人员分工，负责用户的设备安装调试工作；（3）积极响应配合营业部及其他部门提出的售后服务申请，并做好与用户和营业部的交流工作；（4）做好安装调试记录，包括产品标识性信息、用户的详细信息及相关人员信息；（5）服务过程中的信息要及时反馈给营业及相关人员，并做好记录；（6）填写《技术服务报告单》，所涉及的文件文档资料要及时存档备份；（7）负责公司产品在运行过程中质量信息的搜集、汇总、分析，定期向设计部门反馈；（8）负责售后服务文件资料的收集、整理、保管、使用和归档管理。
现今，随着科技的不断进步和工业智能化的发展，新一代工业控制体系架构已经成为工业界的热门话题。
面向工业智能化时代的新一代工业控制体系架构，将是推动工业生产方式转型升级，提升工业生产效率和质量的关键。
本文将从深度和广度两方面对这一主题展开全面评估，并针对该主题撰写有价值的文章。
我们来简单了解一下工业智能化时代的背景与意义。
当前，全球范围内工业生产正朝着智能化、自动化、数字化发展的方向迈进。
在这个背景下，新一代工业控制体系架构尤为重要。
这种架构不仅需要满足工业生产的实时性、稳定性和可靠性要求，还需要能够更好地适应工业智能化的发展趋势，为工业生产提供更多样化、高效化的解决方案。
接下来，我们将从硬件架构、软件架构以及通信网络三个方面来探讨新一代工业控制体系架构。
在硬件架构方面，新一代工业控制体系架构需要具备更高的计算能力、更可靠的性能以及更智能的控制单元，以应对工业生产中复杂多变的场景。
在软件架构方面，新一代工业控制体系需要具备更灵活、更便捷的编程方式，更智能、更高效的控制算法，以满足工业智能化时代对软件的更高要求。
在通信网络方面，新一代工业控制体系需要拥有更快速、更稳定的数据传输通道，以实现工业生产中各个环节的实时监控和数据传输。
在本文的后半部分，我们将对新一代工业控制体系架构进行总结和回顾，并共享一些个人观点和理解。
新一代工业控制体系架构在面向工业智能化时代的发展中扮演着举足轻重的角色。
它的出现将为工业生产提供更全面、更智能的解决方案，推动工业制造业在智能化时代的跨越式发展。
在总结回顾中，我们可以清晰地看到，新一代工业控制体系架构的发展将不断推动工业制造业的升级，提升其竞争力，在全球范围内发挥着重要作用。
在未来的发展中，我们需要更加注重技术创新、工程实践以及跨界合作，共同推动新一代工业控制体系架构的进一步发展，为工业智能化时代的到来做好充分准备。
通过本文的全面评估和深度探讨，相信读者对面向工业智能化时代的新一代工业控制体系架构已经有了更加清晰的认识。

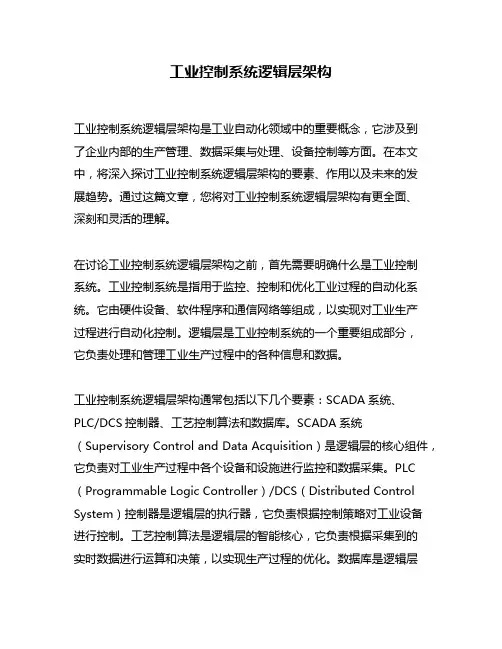

工业控制系统逻辑层架构工业控制系统逻辑层架构是工业自动化领域中的重要概念，它涉及到了企业内部的生产管理、数据采集与处理、设备控制等方面。
在本文中，将深入探讨工业控制系统逻辑层架构的要素、作用以及未来的发展趋势。
通过这篇文章，您将对工业控制系统逻辑层架构有更全面、深刻和灵活的理解。
在讨论工业控制系统逻辑层架构之前，首先需要明确什么是工业控制系统。
工业控制系统是指用于监控、控制和优化工业过程的自动化系统。
它由硬件设备、软件程序和通信网络等组成，以实现对工业生产过程进行自动化控制。
逻辑层是工业控制系统的一个重要组成部分，它负责处理和管理工业生产过程中的各种信息和数据。
工业控制系统逻辑层架构通常包括以下几个要素：SCADA系统、PLC/DCS控制器、工艺控制算法和数据库。
SCADA系统（Supervisory Control and Data Acquisition）是逻辑层的核心组件，它负责对工业生产过程中各个设备和设施进行监控和数据采集。
PLC （Programmable Logic Controller）/DCS（Distributed Control System）控制器是逻辑层的执行器，它负责根据控制策略对工业设备进行控制。
工艺控制算法是逻辑层的智能核心，它负责根据采集到的实时数据进行运算和决策，以实现生产过程的优化。
数据库是逻辑层的存储和管理中心，它负责存储和处理工业生产过程中的各种数据和信息。
工业控制系统逻辑层架构的作用主要体现在以下几个方面：1. 监控和数据采集：逻辑层负责对工业生产过程中的各个设备和设施进行监控和数据采集。
通过对实时数据的采集和监测，可以及时发现生产过程中的异常情况，并进行相应的处理和调整。
2. 控制和优化：逻辑层负责对工业设备进行控制，根据设定的控制策略对生产过程进行优化。
通过对实时数据的运算和决策，可以实现对工业生产过程的自动化控制，提高生产效率和质量。
3. 数据存储和管理：逻辑层负责对工业生产过程中采集到的各种数据和信息进行存储和管理。

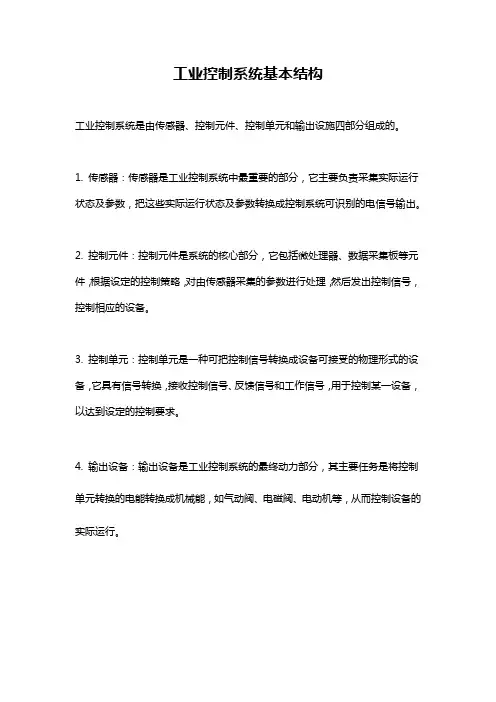

工业控制系统基本结构
工业控制系统是由传感器、控制元件、控制单元和输出设施四部分组成的。
1. 传感器：传感器是工业控制系统中最重要的部分，它主要负责采集实际运行状态及参数，把这些实际运行状态及参数转换成控制系统可识别的电信号输出。
2. 控制元件：控制元件是系统的核心部分，它包括微处理器、数据采集板等元件，根据设定的控制策略，对由传感器采集的参数进行处理，然后发出控制信号，控制相应的设备。
3. 控制单元：控制单元是一种可把控制信号转换成设备可接受的物理形式的设备，它具有信号转换，接收控制信号、反馈信号和工作信号，用于控制某一设备，以达到设定的控制要求。
4. 输出设备：输出设备是工业控制系统的最终动力部分，其主要任务是将控制单元转换的电能转换成机械能，如气动阀、电磁阀、电动机等，从而控制设备的实际运行。

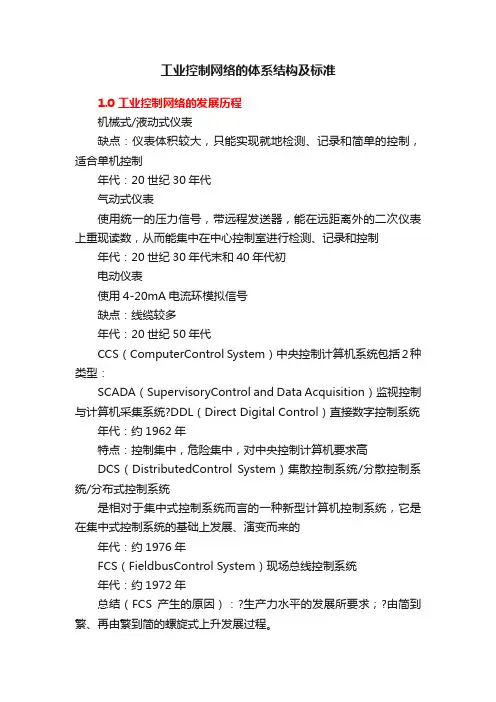

工业控制网络的体系结构及标准1.0 工业控制网络的发展历程机械式/液动式仪表缺点：仪表体积较大，只能实现就地检测、记录和简单的控制，适合单机控制年代：20世纪30年代气动式仪表使用统一的压力信号，带远程发送器，能在远距离外的二次仪表上重现读数，从而能集中在中心控制室进行检测、记录和控制年代：20世纪30年代末和40年代初电动仪表使用4-20mA电流环模拟信号缺点：线缆较多年代：20世纪50年代CCS（ComputerControl System）中央控制计算机系统包括2种类型：SCADA（SupervisoryControl and Data Acquisition）监视控制与计算机采集系统?DDL（Direct Digital Control）直接数字控制系统年代：约1962年特点：控制集中，危险集中，对中央控制计算机要求高DCS（DistributedControl System）集散控制系统/分散控制系统/分布式控制系统是相对于集中式控制系统而言的一种新型计算机控制系统，它是在集中式控制系统的基础上发展、演变而来的年代：约1976年FCS（FieldbusControl System）现场总线控制系统年代：约1972年总结（FCS产生的原因）：?生产力水平的发展所要求；?由简到繁、再由繁到简的螺旋式上升发展过程。
