从“材料”到“电池组”——一文读懂动力电池生产全流程!

动力电池PACK生产工艺流程图
一、背景介绍
电动力电池PACK是用于汽车和其他电动车辆的能源储存单元。

它的
重要性不言而喻，可以说它就像发动机，在电动车辆上担负着转矩输出和
热量回收的重要任务。

经过不断的研发，电池PACK的性能不断提升，具有更高的安全性、
可靠性和能量密度。

有效的管理电池PACK的生产工艺也是提高其品质和
完善它系统的重要环节。

二、电池PACK生产工艺流程
1.材料检验：检查单个电池的规格和质量以及关键零部件的可靠性，
为生产准备好高品质的零部件。

2.电池装配：根据客户的要求以及BOM清单，组装出电池PACK，并
检查电气性能。

3.电池组装：根据客户的要求，组装电池PACK，检查电气连接情况，确保正常密封使用。

4.组装测试：完成电池PACK装配后，将其连接至测试系统，测试各
种功能，如电池容量、充电电流、放电电流等。

5.性能测试：确保电池PACK具有良好的可靠性，测试电池PACK的充
电与放电性能，高温性能，冲击性能，耐久性能等，并记录各项性能数据。

6.包装：将电池PACK进行严格的包装，确保安全运输，有足够的保护。

7.交付：将电池PACK交付给客户，以确保客户收到高性能，高可靠性的电池PACK。

三、优化提升。

动力电池生产流程及工艺装备一、动力电池生产流程1. 材料准备：动力电池的制造需要使用多种材料，包括正极材料、负极材料、电解液、隔膜等。

在生产过程中，这些材料需要提前准备好，确保供应充足。

2. 材料处理：正极材料和负极材料需要经过一系列的处理工艺，包括混合、粉碎、成型等。

这些处理工艺旨在提高材料的活性和电化学性能。

3. 电极制备：正极材料和负极材料经过处理后，将分别涂覆在导电铜箔和导电铝箔上，形成电极片。

电极片的制备需要采用涂布、烘干等工艺。

4. 组装电池：将正负极电极片和隔膜层叠在一起，形成电池的层叠结构。

在层叠的过程中，需要保证电极片和隔膜的对称性和紧密度，以提高电池的性能和安全性。

5. 注液封装：将电解液注入到电池中，完成电池的封装。

注液过程需要严格控制液体的质量和量，避免电解液泄漏或浓度不均匀的情况发生。

6. 电池激活：封装完成后的电池需要进行激活处理，通常是通过充放电循环来激活电池的性能。

激活过程可以提高电池的容量和循环寿命。

7. 电池测试：生产完成后的电池需要进行一系列的测试，包括容量测试、内阻测试、循环寿命测试等。

测试过程可以筛选出不合格品，确保产品质量。

8. 包装出货：合格的电池产品经过测试后，进行包装和出货。

包装过程需要保护电池产品，避免在运输和储存过程中受到损坏。

二、工艺装备1. 材料处理设备：包括材料混合机、粉碎机、成型机等。

这些设备用于对正极材料和负极材料进行处理和加工。

2. 电极制备设备：包括涂布机、烘干机等。

这些设备用于将正负极材料涂覆在导电铜箔和导电铝箔上，形成电极片。

3. 组装设备：包括层叠机、压力机等。

这些设备用于将正负极电极片和隔膜层叠在一起，形成电池的层叠结构。

4. 注液封装设备：包括注液机、封口机等。

这些设备用于将电解液注入到电池中，并完成电池的封装。

5. 激活设备：包括充放电设备等。

这些设备用于对封装完成的电池进行激活处理，提高其性能和循环寿命。

6. 测试设备：包括容量测试仪、内阻测试仪、循环寿命测试仪等。

“锂电池”生产过程图解，超详细！
编者按
“锂电池”，是一类由锂金属或锂合金为负极材料、使用非水电解质溶液的电池。

由于锂金属的化学特性非常活泼，使得锂金属的加工、保存、使用，对环境要求非常高。

锂电池大致可分为两类：锂金属电池和锂离子电池。

锂离子电池不含有金属态的锂，并且是可以充电的。

我们所熟知的特斯拉电动汽车便是用的18650锂离子电池通过串并联组成的电池板。

下面将图文解读锂电池21道生产工序，了解锂电池的制造过程。

第一步：负极匀浆。

第二步：正极匀浆。

第三步：涂布。

第四步：碾压。

第五步：分切。

第六步：烘烤。

第七步：卷绕。

第八步：入壳。

第九步：点焊。

第十步：烘烤。

第十一步：注液。

第十二步：焊盖帽。

第十三步：清洗。

第十四步：干燥储存。

第十五步：检测对齐度。

第十六步：壳体喷码。

第十七步：化成。

组装后的电池，被给予一定的电流，使电池正负极活性物质被激发，最后使电池具有放电能力的电化学过程称为化成，电池只有经过化成后才能作为电源使用。

第十八步：OCV测量。

第十九步：常温度储存。

第二十步：分容。

电池在制造过程中，因工艺原因使电池的实际容量不可能完全一致，通过一定的充放电检测，将电池按容量分类的过程称为分容。

第二十一步：最后工序。

怎么样？这工艺复杂吗？来源：机械学霸。

电池生产工艺流程电池是一种储存和释放电能的装置，广泛应用于各个领域。

常见的电池类型有锂电池、铅酸电池、镍氢电池等。

下面将以锂电池为例，介绍电池生产的工艺流程。

1.材料准备：锂电池的主要材料有正极材料、负极材料、电解液、隔膜材料等。

首先要对这些原材料进行检查和测试，确保其符合要求，并按照生产计划进行储存和配料。

2.正极材料的制备：正极材料一般由锰酸锂、钴酸锂、镍酸锂等混合而成。

制备正极材料需要在严密控制的环境中进行，确保粉末的纯度和颗粒大小符合要求。

3.负极材料的制备：负极材料一般使用石墨。

石墨经过高温烘烤和化学处理，获得纯度高、导电性好的石墨粉末。

4.电解液的配制：电解液是电池中负责离子传递的介质。

电解液的主要成分是有机溶剂和锂盐。

根据不同型号的电池和工艺要求，配制出符合要求的电解液。

5.隔膜材料的制备：隔膜材料一般使用聚丙烯膜。

通过特殊工艺处理，使其具有良好的隔离性能和耐高温性能。

6.正负极材料的涂布：将正极材料和负极材料分别涂布到金属箔上。

涂布过程需要控制涂布厚度和均匀性，同时确保材料与金属箔的粘附性。

7.叠层和卷绕：将涂布好的正负极材料叠层堆叠，并通过卷绕工艺固定。

叠层和卷绕需要精确控制，以确保正负极材料的相对位置和压实度。

8.封装和封胶：将叠层好的电池芯片封装到金属壳体中，并通过封胶工艺固定。

封装和封胶过程要保证密封性和结构稳定。

9.充电和充电测试：对封装好的电池进行充电，检测充电性能和电能储存能力。

充电测试主要包括电压、电流、容量等参数的测试。

10.组装和封装：将充电测试合格的电池芯片组装到电池壳体中，并进行电池封装。

组装和封装需要保证电池芯片的引线连接和固定。

11.成品检验和包装：对封装好的电池进行质量检验，包括外观、容量、内阻等参数的检测。

合格的电池进行包装，并标注生产日期、型号等信息。

12.成品入库：成品电池经过检验和包装后，入库备用。

入库时要按规定的方式进行分类、摆放和记录，以方便后续的管理和使用。

电池生产工艺流程电池生产工艺流程是指生产电池所需的一系列工艺步骤和流程。

以下是一个典型的电池生产工艺流程：第一步：原料准备电池生产的原料主要包括阳极材料、阴极材料、电解液以及隔膜等。

在生产开始之前，需要对原料进行检验和准备工作，确保其质量和可用性。

第二步：材料处理阳极材料和阴极材料需要进行一些处理工艺，以提高其电池性能。

例如，对阳极材料进行钝化处理，可以提高其稳定性和循环寿命；对阴极材料进行活化处理，可以提高其放电容量和充电速率。

第三步：电极制备电池电极是由阳极、阴极和隔膜组成的。

制备电极的过程主要包括料浆制备、涂覆、压制和烘干等步骤。

在料浆制备过程中，需要将阳极材料和阴极材料与粘合剂、导电剂等混合，形成电极料浆。

然后将电极料浆涂覆在铝箔或铜箔基片上，并通过压制和烘干等工艺步骤，形成电池电极。

第四步：装配电池的装配主要包括将阳极、阴极和隔膜层按照一定顺序叠放在一起，并通过热封或压合等方式将它们固定在一起。

在装配过程中，需要注意保持电极和隔膜之间的一定距离，以避免短路和内部损坏。

第五步：注电解液在装配完成后，需要将电解液注入到电池中。

电解液主要是由溶剂、盐类和添加剂等组成，可以提供电池所需的离子传导和反应媒介。

注液过程需要控制液体的容量和浓度，以确保电池内部的化学反应正常进行。

第六步：密封和成型注液完成后，需要对电池进行密封和成型。

通过热封或机械密封等方式，将电池的上下壳体封闭，并保护电极和电解液不受外界环境的污染和侵蚀。

第七步：检测和测试生产完成后，需要对电池进行检测和测试，以确保其质量和性能达到标准要求。

检测和测试项目包括电压、容量、内阻、循环寿命、安全性等。

第八步：包装和出厂通过包装工艺，将电池放入适当的包装盒中，并贴上标签和说明书等。

然后，将成品电池进行仓储和运输准备，最终出厂销售。

总结起来，电池生产工艺流程包括原料准备、材料处理、电极制备、装配、注电解液、密封和成型、检测和测试、包装和出厂等一系列步骤。

锂离子动力电池的工作原理
锂离子动力电池是一种常见的二次电池，其工作原理基于锂离子在正负极材料之间的迁移和嵌入/脱嵌过程。

锂离子动力电池通常由正极、负极、电解质和隔膜组成。

1. 正极：通常使用锂化合物（如LiCoO2、LiFePO4等）作为正极材料。

在充电过程中，锂离子从负极通过电解质迁移到正极，嵌入到正极材料的晶格中。

这导致了正极材料的氧化反应。

2. 负极：通常使用石墨材料作为负极。

在充电过程中，锂离子从正极迁移到负极，并脱嵌出负极材料的晶格。

这导致了负极材料的还原反应。

3. 电解质：电解质通常是由锂盐（如LiPF6）溶解在有机溶剂中形成的电解质溶液。

它充当了锂离子的传输介质，使得锂离子能够在正负极之间移动。

4. 隔膜：隔膜用于分隔正负极，防止直接电子短路。

它允许锂离子通过，但阻止电解质中的离子或电子的直接传递。

在充电过程中，外部电源将电流通过电池，使得正极材料氧化并嵌入
锂离子，同时负极材料还原并脱嵌锂离子。

这样，电池会存储电能。

在放电过程中，当外部电路连接到电池上时，锂离子开始从正极迁移到负极，从而完成了电流的流动。

这导致正极材料的还原反应和负极材料的氧化反应，释放出储存的电能。

锂离子动力电池具有高能量密度、较长的循环寿命和较低的自放电率等优点，因此被广泛应用于电动汽车、移动设备等领域。

电池组装的生产流程电池组装是一项复杂而精细的生产工艺，涉及到多个环节和步骤。

下面我将为大家介绍一下电池组装的生产流程。

首先，电池组装的第一步是准备原材料。

通常电池的主要原料包括正负极材料、电解液、隔膜、电池壳体等。

这些原材料需要按照一定比例配制好，并进行严格的质量检验，以确保原材料的质量符合要求。

接下来，将原材料送入生产线进行加工。

首先是正负极材料的涂覆。

正极材料通常是锂酸盐，负极材料则是碳。

这些材料通过一系列的工艺加工，涂覆到铝箔或者铜箔上，然后将其进行切割，得到适当大小的正负极片。

然后，将正负极片与隔膜进行层叠。

隔膜是电池中的重要部分，它既可以隔离正负极，又可以使电荷在正负极之间传递。

将正负极片与隔膜交叉层叠，形成电池的正负极片组合。

在完成正负极片的层叠后，会进行液态电解液的注入。

电解液是电池内部传递离子的介质，通常使用有机溶剂混合盐的形式。

注入电解液时，需要注意控制注入量和注入速度，以避免产生气泡和过量溢出。

接下来是封装工艺，即将电池组装进壳体中。

壳体通常采用金属或塑料材料制成，可以有效地保护电池内部的结构。

将电池组合物放入壳体内，并进行焊接或粘接，确保电池的正负极与其它连接器的连接牢固可靠。

完成封装后，还需要进行一系列的测试和质检工作。

主要是电池的性能测试和外观检查。

性能测试包括电池的容量、循环寿命、内阻等指标的测试，以确保电池的性能符合要求。

外观检查主要检查电池的外观是否完整，有无瑕疵，以及标识是否清晰可见。

最后，通过包装和贴标的环节，将电池进行包装，方便终端用户购买和使用。

在包装过程中，需要注意保持电池干燥和避免受潮。

贴标工艺则是将产品的型号、规格、生产日期等信息贴在电池包装盒上。

总结一下，电池组装的生产流程包括原材料准备、正负极材料涂覆、层叠、电解液注入、封装、测试质检以及包装贴标等多个环节。

这些工艺需要精确、细致地进行操作，以确保电池的质量和性能符合要求。

同时，还需要严格遵守相关的安全规范，确保生产过程中的安全性和可靠性。

⼯艺五分钟看懂锂离⼦电池的的原理、配⽅和⼯艺流程⼲货⼁如何设计提⾼电池电芯的容量密度？锂离⼦电池是⼀种⼆次电池（充电电池），它主要依靠Li + 在两个电极之间往返嵌⼊和脱嵌来⼯作。

随着新能源汽车等下游产业不断发展，锂离⼦电池的⽣产规模正在不断扩⼤。

本⽂以钴酸锂为例，全⾯讲解锂离⼦电池的的原理、配⽅和⼯艺流程,锂电池的性能与测试、⽣产注意事项和设计原则。

⼀，锂离⼦电池的原理、配⽅和⼯艺流程；⼀、⼯作原理1、正极构造LiCoO 2 + 导电剂 + 粘合剂 (PVDF) + 集流体（铝箔）2、负极构造⽯墨 + 导电剂 + 增稠剂 (CMC) + 粘结剂 (SBR) + 集流体（铜箔）3、⼯作原理3.1 充电过程⼀个电源给电池充电，此时正极上的电⼦e从通过外部电路跑到负极上，正锂离⼦Li + 从正极“跳进”电解液⾥，“爬过”隔膜上弯弯曲曲的⼩洞，“游泳”到达负极，与早就跑过来的电⼦结合在⼀起。

正极上发⽣的反应为：负极上发⽣的反应为：3.2 电池放电过程放电有恒流放电和恒阻放电，恒流放电其实是在外电路加⼀个可以随电压变化⽽变化的可变电阻，恒阻放电的实质都是在电池正负极加⼀个电阻让电⼦通过。

由此可知，只要负极上的电⼦不能从负极跑到正极，电池就不会放电。

电⼦和Li+都是同时⾏动的，⽅向相同但路不同，放电时，电⼦从负极经过电⼦导体跑到正极，锂离⼦Li+从负极“跳进”电解液⾥，“爬过”隔膜上弯弯曲曲的⼩洞，“游泳”到达正极，与早就跑过来的电⼦结合在⼀起。

3.3 充放电特性电芯正极采⽤ LiCoO2 、LiNiO2、LiMn2O2，其中LiCoO2本是⼀种层结构很稳定的晶型，但当从LiCoO2拿⾛x个Li离⼦后，其结构可能发⽣变化，但是否发⽣变化取决于x的⼤⼩。

通过研究发现当 x >0.5时，Li1-xCoO2的结构表现为极其不稳定，会发⽣晶型瘫塌，其外部表现为电芯的压倒终结。

所以电芯在使⽤过程中应通过限制充电电压来控制Li1-xCoO2中的x值，⼀般充电电压不⼤于4.2V那么x⼩于0.5 ，这时Li1-xCoO2的晶型仍是稳定的。

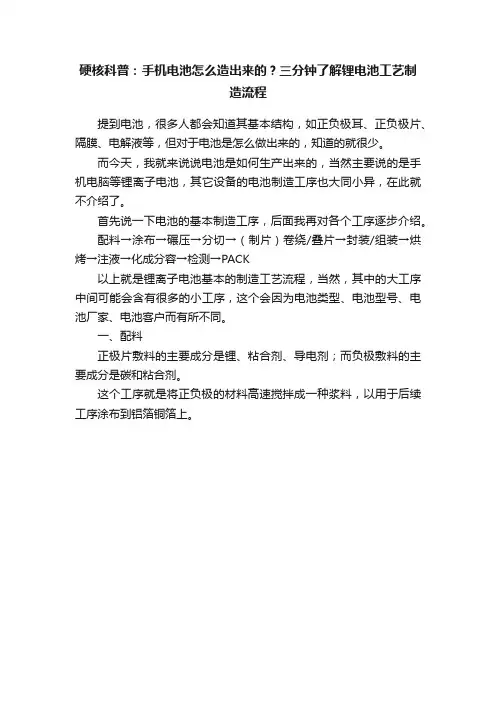

硬核科普：手机电池怎么造出来的？三分钟了解锂电池工艺制造流程提到电池，很多人都会知道其基本结构，如正负极耳、正负极片、隔膜、电解液等，但对于电池是怎么做出来的，知道的就很少。

而今天，我就来说说电池是如何生产出来的，当然主要说的是手机电脑等锂离子电池，其它设备的电池制造工序也大同小异，在此就不介绍了。

首先说一下电池的基本制造工序，后面我再对各个工序逐步介绍。

配料→涂布→碾压→分切→（制片）卷绕/叠片→封装/组装→烘烤→注液→化成分容→检测→PACK以上就是锂离子电池基本的制造工艺流程，当然，其中的大工序中间可能会含有很多的小工序，这个会因为电池类型、电池型号、电池厂家、电池客户而有所不同。

一、配料正极片敷料的主要成分是锂、粘合剂、导电剂；而负极敷料的主要成分是碳和粘合剂。

这个工序就是将正负极的材料高速搅拌成一种浆料，以用于后续工序涂布到铝箔铜箔上。

图片来自于互联网二、涂布顾名思义，涂布的作用是将正负极浆料涂到铝箔和铜箔上，其中正极用铝箔，而负极用铜箔。

负极铜箔与其敷料三、碾压为什么要碾压？一是因为涂布后的浆料比较疏松，容易产生掉料；二是锂离子电池为了提高能量密度，对于电池的体积是严格控制的，而控制电池体积，对于极片厚度的控制自然也是重中之重了。

现在手机电池的极片厚度控制一般在0.08到0.15毫米之间。

0.13mm四、分切分切的作用是什么？主要是将很大卷的正负极片切成小卷的正负极片，是按照电池型号设计的正负极的极片宽度分切的，负极片宽度是比正极片宽度要宽。

目的在于万一，注意是万一负极片边缘的隔膜破损了，也不会因为正负极片接触而导致短路。

而如果电芯出现负极片没有比正极片宽的情况，哪怕不知道会不会出现这个万一，也是必须报废的。

另外，一般而言，碾压、分切、（制片）卷绕/叠片这三个工序是真空快速周转的，即当天碾压后的极片24小时内送到（制片）卷绕/叠片产线进行生产，且中途是要包装好避免极片长时间与空气接触。

动力电池模组工艺流程
《动力电池模组工艺流程》
动力电池模组工艺流程是指在动力电池生产过程中，对电池单体进行组装、封装，最终形成电池模组的一系列流程。

动力电池模组是动力电池系统中的一个重要组成部分，其质量和性能直接影响到整个动力电池系统的稳定性和使用效果。

动力电池模组工艺流程主要包括以下几个环节：
1. 材料准备：在动力电池模组工艺流程中，首先需要准备各种原材料，包括正极材料、负极材料、隔膜、导电剂、粘合剂等，这些材料的质量和性能对最终电池模组的质量有着重要影响。

2. 单体组装：在这一环节中，将电池单体按照设计要求进行组装，通常是将正负极和隔膜层层叠加，再通过卷绕或叠片工艺将其固定在一起，并完成端子的焊接。

3. 模组封装：组装好的电池单体需要进行封装，以防止电池内部发生短路或者外部环境对电池造成的影响。

封装工艺通常包括真空浸渍、热压封装等步骤。

4. 渗透测试：为了确保电池模组的封装效果，需要进行渗透测试，以检测电池封装是否存在渗漏情况。

5. 成品测试：完成模组封装后，需要进行一系列的成品测试，包括外观检查、电性能测试、安全性能测试等，以确保电池模
组达到设计要求。

6. 包装出厂：最后是对通过测试的电池模组进行包装出厂，以便于运输和储存。

总的来说，动力电池模组工艺流程是一个复杂的过程，需要严格的操作规范和高精度的生产设备，以确保最终生产的电池模组质量可靠、性能稳定。

随着动力电池技术的不断进步，动力电池模组工艺流程也在不断优化和完善，以满足电动车等领域对高性能、高安全性的需求。
