梁的设计与配筋全析

混凝土梁配筋计算大全混凝土梁是建筑结构中常用的横向承载构件之一，其配筋计算是结构设计中的一项重要内容。

配筋计算可以保证混凝土梁在承受荷载时的安全性和稳定性。

下面我们将介绍混凝土梁配筋计算的一般步骤和相关的设计要点。

首先，混凝土梁的配筋计算一般分为受弯和受剪两个方面的计算。

在受弯计算中，主要考虑梁内的正弯矩和负弯矩对梁截面的影响，以及梁的截面尺寸和受力分布。

在受剪计算中，主要考虑梁内产生的剪力对梁截面的影响。

在进行配筋计算时，需要先确定混凝土梁的受力情况，包括荷载类型、大小和作用位置等信息。

同时还需要确定混凝土梁的截面形状和尺寸，包括宽度、高度和有效长度等参数。

根据结构设计规范和相关计算方法，可以进行以下混凝土梁配筋计算的步骤：1.确定梁的几何参数：根据设计要求和梁的受力情况，确定梁的跨度、高度和宽度等参数。

2.计算梁的截面特性参数：根据梁的几何参数，计算混凝土梁的截面面积、惯性矩、抵抗矩等特性参数。

这些参数对于计算混凝土梁的受力性能和截面配筋有着重要作用。

3.计算最大弯矩和受力分布：通过分析梁的受力情况和荷载作用位置，计算混凝土梁的最大弯矩和受力分布。

根据梁的跨度、荷载和支座条件等信息，可以使用静力法、弹性理论或其他相关的方法进行计算。

4.确定受拉筋的配筋率：根据梁的受力情况和材料特性，确定梁截面中的最大受拉应力和混凝土的容许拉应力，从而计算混凝土梁中所需的受拉筋的面积和间距。

配筋率一般按照规范要求进行确定。

5.确定受压区配筋率：根据梁的受力情况和材料特性，确定梁截面中的最大受压应力和混凝土的容许压应力，从而计算混凝土梁中所需的受压区配筋的面积和间距。

配筋率一般按照规范要求进行确定。

6.检查受剪承载力：根据梁的几何形状和受力情况，计算混凝土梁对剪力的承载能力，并进行检查。

如果剪力超过混凝土梁的承载能力，则需要进行剪力加固。

最后，需要注意的是，在进行混凝土梁配筋计算时，需要根据相关的建筑结构设计规范进行设计。

混凝土梁设计中的钢筋配筋规范一、引言混凝土结构是现代建筑中最常见的结构之一，而混凝土梁作为承受建筑物上部荷载的主要结构，其设计中的钢筋配筋规范十分重要。

本文将从混凝土梁的基本原理出发，分析混凝土梁的设计中的钢筋配筋规范，为混凝土梁的设计提供有益的参考。

二、混凝土梁的基本原理混凝土梁是一种以混凝土为主体材料，钢筋为加强材料的结构。

其主要作用是承受建筑物上部荷载，通过混凝土的受压和钢筋的受拉来分担荷载。

混凝土梁的承载力主要由混凝土的受压强度和钢筋的抗拉强度决定。

因此，在混凝土梁的设计中，钢筋的配筋必须符合规范，以保证混凝土梁的承载力和使用寿命。

三、混凝土梁设计中的钢筋配筋规范1. 钢筋的种类和规格钢筋的种类和规格是混凝土梁设计中钢筋配筋的重要参数。

目前常用的钢筋种类有HRB335、HRB400、HRB500等，其规格分为直径为6、8、10、12、14、16、18、20、22、25、28、32、36、40、50等不同的型号。

在混凝土梁的设计中，应根据荷载大小和混凝土强度等参数来选择合适的钢筋种类和规格。

2. 配筋率配筋率是指混凝土梁截面中钢筋的面积与混凝土梁截面面积之比。

配筋率的大小直接影响混凝土梁的承载力和使用寿命。

一般来说，大型梁的配筋率应控制在1.5%~2.5%之间，小型梁的配筋率可以适当放大。

3. 钢筋的布置方式钢筋的布置方式是混凝土梁设计中钢筋配筋的另一个重要参数。

钢筋的布置方式应根据梁的跨度、荷载大小、混凝土强度等参数来选择。

常用的钢筋布置方式有单向布置和双向布置。

单向布置适用于跨度较大的梁，双向布置适用于跨度较小的梁。

4. 钢筋的保护层厚度钢筋的保护层厚度是指混凝土梁表面到钢筋表面的距离，也是混凝土梁设计中的钢筋配筋规范之一。

保护层厚度的大小取决于混凝土强度、钢筋的直径、混凝土梁的使用环境等因素。

一般来说，保护层厚度应控制在25mm以上。

5. 钢筋的间距和弯曲度钢筋的间距和弯曲度是混凝土梁设计中的钢筋配筋规范之一。

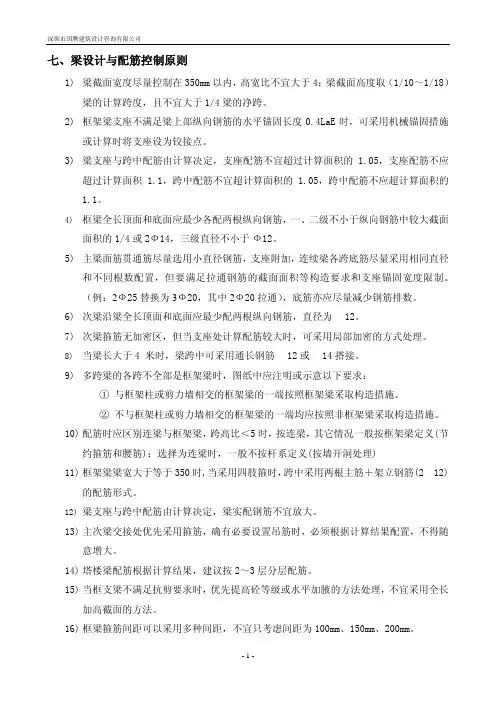

七、梁设计与配筋控制原则1)梁截面宽度尽量控制在350mm以内，高宽比不宜大于4；梁截面高度取（1/10～1/18）梁的计算跨度，且不宜大于1/4梁的净跨。

2)框架梁支座不满足梁上部纵向钢筋的水平锚固长度0.4LaE时，可采用机械锚固措施或计算时将支座设为铰接点。

3)梁支座与跨中配筋由计算决定，支座配筋不宜超过计算面积的 1.05，支座配筋不应超过计算面积 1.1，跨中配筋不宜超计算面积的 1.05，跨中配筋不应超计算面积的1.1。

4)框梁全长顶面和底面应最少各配两根纵向钢筋，一、二级不小于纵向钢筋中较大截面面积的1/4或2Ф14，三级直径不小于Ф12。

5)主梁面筋贯通筋尽量选用小直径钢筋，支座附加，连续梁各跨底筋尽量采用相同直径和不同根数配置，但要满足拉通钢筋的截面面积等构造要求和支座锚固宽度限制。

（例：2Ф25替换为3Ф20，其中2Ф20拉通），底筋亦应尽量减少钢筋排数。

6)次梁沿梁全长顶面和底面应最少配两根纵向钢筋，直径为　12。

7)次梁箍筋无加密区，但当支座处计算配筋较大时，可采用局部加密的方式处理。

8)当梁长大于4 米时，梁跨中可采用通长钢筋　12或　14搭接。

9)多跨梁的各跨不全部是框架梁时，图纸中应注明或示意以下要求：①与框架柱或剪力墙相交的框架梁的一端按照框架梁采取构造措施。

②不与框架柱或剪力墙相交的框架梁的一端均应按照非框架梁采取构造措施。

10)配筋时应区别连梁与框架梁，跨高比＜5时，按连梁，其它情况一般按框架梁定义(节约箍筋和腰筋)；选择为连梁时，一般不按杆系定义(按墙开洞处理)11)框架梁梁宽大于等于350时,当采用四肢箍时，跨中采用两根主筋＋架立钢筋(2　12)的配筋形式。

12)梁支座与跨中配筋由计算决定，梁实配钢筋不宜放大。

13)主次梁交接处优先采用箍筋，确有必要设置吊筋时，必须根据计算结果配置，不得随意增大。

14)塔楼梁配筋根据计算结果，建议按2～3层分层配筋。

15)当框支梁不满足抗剪要求时，优先提高砼等级或水平加腋的方法处理，不宜采用全长加高截面的方法。

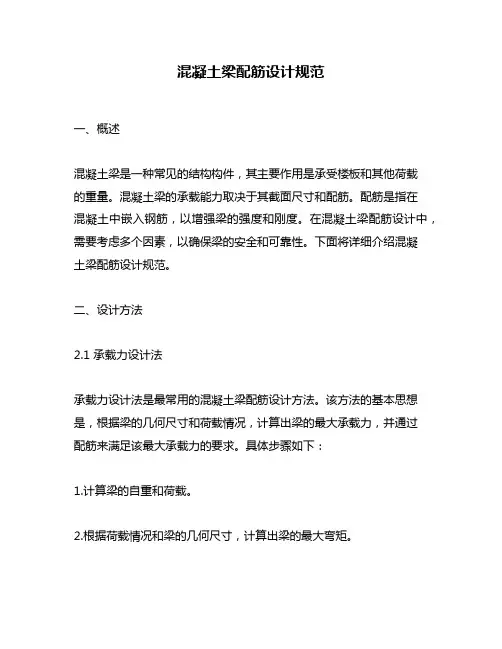

混凝土梁配筋设计规范一、概述混凝土梁是一种常见的结构构件，其主要作用是承受楼板和其他荷载的重量。

混凝土梁的承载能力取决于其截面尺寸和配筋。

配筋是指在混凝土中嵌入钢筋，以增强梁的强度和刚度。

在混凝土梁配筋设计中，需要考虑多个因素，以确保梁的安全和可靠性。

下面将详细介绍混凝土梁配筋设计规范。

二、设计方法2.1 承载力设计法承载力设计法是最常用的混凝土梁配筋设计方法。

该方法的基本思想是，根据梁的几何尺寸和荷载情况，计算出梁的最大承载力，并通过配筋来满足该最大承载力的要求。

具体步骤如下：1.计算梁的自重和荷载。

2.根据荷载情况和梁的几何尺寸，计算出梁的最大弯矩。

3.根据梁的几何尺寸和混凝土等级，计算出梁的截面面积。

4.根据梁的截面积和最大弯矩，计算出混凝土的抗弯强度。

5.根据混凝土的抗弯强度和最大弯矩，计算出最大承载力。

6.根据最大承载力和混凝土的特性，确定配筋位置、直径和间距。

2.2 极限状态设计法极限状态设计法是一种更加精确的混凝土梁配筋设计方法，它考虑了梁在极限荷载下的变形和破坏机制。

该方法的基本思想是，根据梁的几何尺寸和荷载情况，计算出梁在极限荷载下的变形和破坏形态，并通过配筋来确保梁在设计荷载下的安全和可靠性。

具体步骤如下：1.计算梁的自重和荷载。

2.根据荷载情况和梁的几何尺寸，计算出梁的荷载组合。

3.根据荷载组合，计算出梁的变形和破坏形态。

4.根据梁的几何尺寸和荷载组合，计算出混凝土的应力和应变分布。

5.根据混凝土的应力和应变分布，确定配筋位置、直径和间距。

6.根据配筋位置、直径和间距，计算出梁的承载能力。

7.检查梁的承载能力是否满足设计要求。

三、设计要求3.1 强度要求混凝土梁的强度要求应符合国家规定和工程要求。

在设计中，应根据梁的使用条件和荷载情况，确定混凝土的等级和强度等级。

3.2 变形要求混凝土梁的变形要求应符合国家规定和工程要求。

在设计中，应根据梁的使用条件和荷载情况，确定梁的变形限值。

连梁设计及配筋摘要在剪力墙结构和框架—剪力墙结构中，连接墙肢与墙肢，墙肢与框架柱的梁称为连梁。

连梁一般具有跨度小、截面大，与连梁相连的墙体刚度又很大等特点。

一般在风荷载和地震荷载的作用下，连梁的内力往往很大。

此外，高层建筑中，由于连梁两端墙肢的不均匀压缩，会引起连梁两端的竖向位移差，这也将在连梁内产生内力。

在设计时，即使采取降低连梁内力的各种措施，如：增大剪力墙的洞口宽度、在连梁中部开水平缝、在计算内力和位移时对连梁刚度进行折减、对局部内力过大层的连梁进行调整等，仍难使连梁的设计符合要求。

基于这种情况，本文将提供连梁设计的几个建议，并且讨论连梁设计时的配筋计算。

关键词高层结构；连梁计算1连梁的工作和破坏机理在风荷载和地震荷载作用下，墙肢产生弯曲变形，使连梁产生转角，从而使连梁产生内力。

同时连梁端部的弯矩、剪力和轴力又反过来减少了墙肢的内力和变形，对墙肢起到了一定的约束作用，改善了墙肢的受力状态。

高层建筑剪力墙中的连梁在水平荷载作用下的破坏可分两种，即脆性破坏（剪切破坏）和延性破坏（弯曲破坏）。

连梁在发生脆性破坏时就丧失了承载力，在沿墙全高所有连梁均发生剪切破坏时，各墙肢丧失了连梁对它的约束作用，将成为单片的独立梁。

这会使结构的侧向刚度大大降低，变形加大，墙肢弯矩加大，并且进一步增加Ｐ—Δ效应（竖向荷载由于水平位移而产生的附加弯矩），并最终可能导致结构的倒塌。

为了实现连梁的强剪弱弯、推迟剪切破坏、提高延性，《高规》7.2.22给出了连梁剪力设计值的增大系数，9度抗震设计时要求用连梁实际抗弯配筋反算该增大系数。

连梁在发生延性破坏时，梁端会出现垂直裂缝，受拉区会出现微裂缝，在地震作用下会出现交叉裂缝，并形成塑性绞，结构刚度降低，变形加大，从而吸收大量的地震能量，同时通过塑性铰仍能继续传递弯矩和剪力，对墙肢起到一定的约束作用，使剪力墙保持足够的刚度和强度。

在这一过程中，连梁起到了一种耗能的作用，对减少墙肢内力，延缓墙肢屈服有着重要的作用。

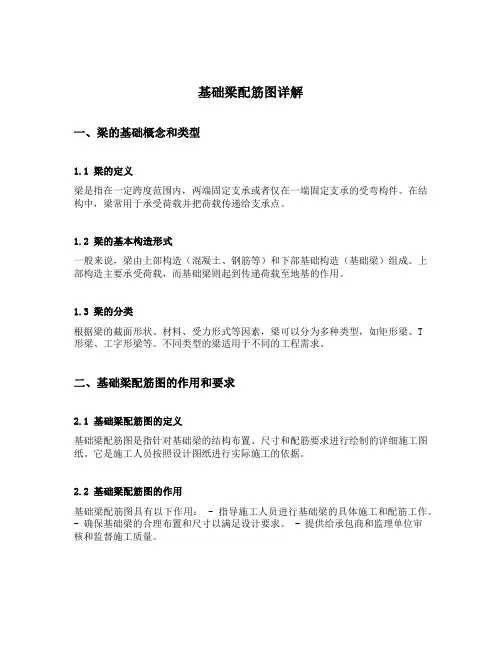

基础梁配筋图详解一、梁的基础概念和类型1.1 梁的定义梁是指在一定跨度范围内，两端固定支承或者仅在一端固定支承的受弯构件。

在结构中，梁常用于承受荷载并把荷载传递给支承点。

1.2 梁的基本构造形式一般来说，梁由上部构造（混凝土、钢筋等）和下部基础构造（基础梁）组成。

上部构造主要承受荷载，而基础梁则起到传递荷载至地基的作用。

1.3 梁的分类根据梁的截面形状、材料、受力形式等因素，梁可以分为多种类型，如矩形梁、T形梁、工字形梁等。

不同类型的梁适用于不同的工程需求。

二、基础梁配筋图的作用和要求2.1 基础梁配筋图的定义基础梁配筋图是指针对基础梁的结构布置、尺寸和配筋要求进行绘制的详细施工图纸。

它是施工人员按照设计图纸进行实际施工的依据。

2.2 基础梁配筋图的作用基础梁配筋图具有以下作用： - 指导施工人员进行基础梁的具体施工和配筋工作。

- 确保基础梁的合理布置和尺寸以满足设计要求。

- 提供给承包商和监理单位审核和监督施工质量。

2.3 基础梁配筋图的要求基础梁配筋图应满足以下要求： - 图纸清晰、准确，标注清楚尺寸和配筋要求。

- 配筋图纸应与设计图纸一致，符合相关规范和标准。

- 图纸上应注明材料规格、数量和质量要求。

- 配筋图纸应标明基础梁的钢筋截面尺寸和配筋的位置。

- 图纸应包含有序列表，以清晰划分不同部分和要求。

三、基础梁配筋图的绘制流程3.1 获取设计图纸和规范要求在绘制基础梁配筋图之前，需要获取设计图纸和相关的规范要求。

这些文件将成为绘制图纸的依据。

3.2 确定基础梁的尺寸和截面形状根据设计要求，确定基础梁的尺寸和截面形状。

这包括基础梁的长度、宽度、高度等参数。

3.3 计算基础梁的配筋量和截面尺寸根据设计荷载和规范要求，计算基础梁所需的配筋量和截面尺寸。

这包括确定梁的主筋和箍筋的数量、直径和布置方式。

3.4 绘制基础梁配筋图根据计算结果，绘制基础梁配筋图。

图纸上要标注清楚基础梁的尺寸、配筋的位置和要求，并按照规范要求标明相关参数和信息。
