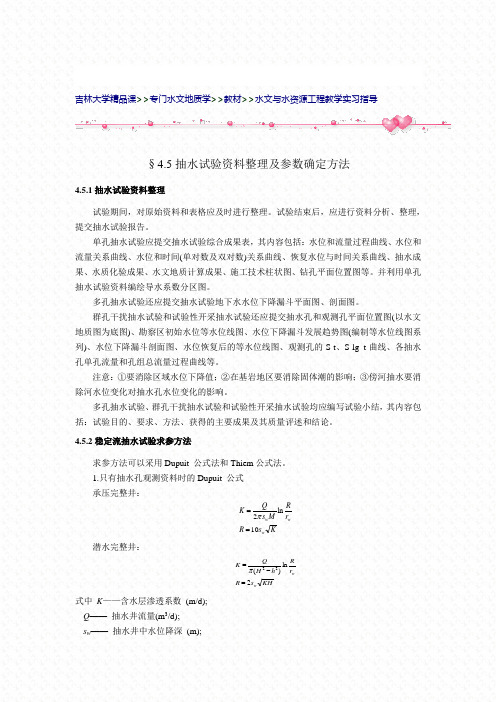

吉林大学精品课>>专门水文地质学>>教材>>水文与水资源工程教学实习指导§4.5抽水试验资料整理及参数确定方法4.5.1抽水试验资料整理试验期间，对原始资料和表格应及时进行整理。
试验结束后，应进行资料分析、整理，提交抽水试验报告。
单孔抽水试验应提交抽水试验综合成果表，其内容包括：水位和流量过程曲线、水位和流量关系曲线、水位和时间(单对数及双对数)关系曲线、恢复水位与时间关系曲线、抽水成果、水质化验成果、水文地质计算成果、施工技术柱状图、钻孔平面位置图等。
并利用单孔抽水试验资料编绘导水系数分区图。
多孔抽水试验还应提交抽水试验地下水水位下降漏斗平面图、剖面图。
群孔干扰抽水试验和试验性开采抽水试验还应提交抽水孔和观测孔平面位置图(以水文地质图为底图)、勘察区初始水位等水位线图、水位下降漏斗发展趋势图(编制等水位线图系列)、水位下降漏斗剖面图、水位恢复后的等水位线图、观测孔的S-t 、S-lg t 曲线、各抽水孔单孔流量和孔组总流量过程曲线等。
注意：①要消除区域水位下降值；②在基岩地区要消除固体潮的影响；③傍河抽水要消除河水位变化对抽水孔水位变化的影响。
多孔抽水试验、群孔干扰抽水试验和试验性开采抽水试验均应编写试验小结，其内容包括：试验目的、要求、方法、获得的主要成果及其质量评述和结论。
4.5.2稳定流抽水试验求参方法求参方法可以采用Dupuit 公式法和Thiem 公式法。
1.只有抽水孔观测资料时的Dupuit 公式 承压完整井：Ks R r RM s Q K w ww 10ln 2==π 潜水完整井：KHs R r Rh H Q K w w2ln )(22=-=π式中 K ——含水层渗透系数 (m/d); Q —— 抽水井流量(m 3/d); s w —— 抽水井中水位降深 (m);M ——承压含水层厚度 (m); R —— 影响半径 (m);H ——潜水含水层厚度 (m); h ——潜水含水层抽水后的厚度 (m); r w ——抽水井半径 (m)。
水文地质学课件-(含附件)水文地质学课件一、引言水文地质学是研究地下水的科学，它涉及到地下水资源的形成、分布、运动、化学成分以及与岩石、土壤等地质体的相互作用。
水文地质学对于理解和管理地下水资源具有重要意义，特别是在干旱和半干旱地区。
本课件旨在介绍水文地质学的基本概念、原理和方法，以及其在实际应用中的重要性。
二、水文地质学的基本概念2.含水层和隔水层：含水层是指能够储存和传递地下水的岩石或土壤层，而隔水层则是指不能储存和传递地下水的岩石或土壤层。
含水层和隔水层的分布和性质对于地下水的流动和储存具有重要影响。
3.地下水流动：地下水流动是指地下水在岩石和土壤中的运动过程。
地下水的流动受到重力、压力差和地质构造等因素的影响，其流动速度较慢，通常以米/天或米/年为单位。
4.地下水循环：地下水循环是指地下水从地表水体、降水等水源进入地下，经过流动、储存和排泄等过程，最终返回地表水体的循环过程。
地下水循环对于维持水资源平衡和生态系统的健康具有重要意义。
三、水文地质学的研究方法1.地下水勘探：地下水勘探是指通过地质调查、地球物理勘探、钻探和试验等方法，了解地下水的分布、性质和储量等信息。
地下水勘探是水文地质学研究的基础，对于水资源开发和利用具有重要意义。
2.地下水模拟：地下水模拟是指利用数学模型和计算机技术，模拟地下水的流动、传输和化学反应等过程。
地下水模拟可以帮助预测地下水的动态变化，为水资源管理和决策提供科学依据。
3.地下水监测：地下水监测是指通过监测井、水位计、水质分析等手段，对地下水的水位、水质、水温等参数进行长期观测和分析。
地下水监测可以帮助了解地下水的现状和变化趋势，为水资源管理和保护提供依据。
四、水文地质学的应用1.水资源开发和管理：水文地质学可以为水资源开发和管理提供科学依据，包括确定水源的位置和储量、评估水资源的可持续性、优化水资源配置等。
2.环境保护和治理：水文地质学可以帮助解决环境污染问题，包括地下水污染的监测和治理、废物处置场的选择和管理等。
专门⽔⽂地质学《专门⽔⽂地质学》⼀、名词解释1）地下⽔允许开采量：是指在技术上可能、经济上合理，并在整个开采期内出⽔量不会减少，动⽔位不超过设计要求，⽔质和⽔温在允许范围之内变化，不影响已建⽔源地正常开采，不发⽣危害性环境地质问题等前提下，单位时间内从含⽔系统或取⽔地段开采含⽔层中可以取得的⽔量，常⽤单位为3/m d 或3/m a 。
简⾔之，允许开采量就是⽤合理的取⽔⼯程，单位时间内能从含⽔系统或取⽔地段取出来，并且不发⽣⼀切不良后果的最⼤出⽔量。
2）地下⽔系统：由边界围限的、具有统⼀⽔⼒联系的含⽔地质体，是地下⽔资源评价的基本单位，包括地下⽔含⽔系统和地下⽔流动系统。
3）抽⽔试验:通过从钻孔或⽔井中抽⽔，定量评价含⽔层富⽔性，测定含⽔层⽔⽂地质参数和判断某些⽔⽂地质条件的⼀种野外试验⼯作⽅法。
4）综合⽔⽂地质图：把区域地下⽔调查⼯作中所获得的各种⽔⽂地质现象和资料，⽤各种代表符号的⽅式，反映在按⼀定⽐例尺缩⼩的图纸上所编制的⼀种具综合内容的地质⼀⽔⽂地质图件。
5）⽔动⼒弥散系数：(D)是表征地下⽔中溶质迁移的重要⽔⽂地质参数，是表征在⼀定流速下，多孔介质对某种溶解物质弥散能⼒的参数6）地下⽔资源评价：对地下⽔资源的质量、数量的时空分布特征和开发利⽤条件作出科学的、全⾯的分析和估计，称为地下⽔资源评价。
地下⽔资源评价包括⽔质评价和⽔量评价，⽔质评价是⽔量评价的前提，⽔量评价是地下⽔资源评价的核⼼。
7）矿床充⽔因素：矿体尤其是围岩中赋存有地下⽔的现象称矿床充⽔。
这些地下⽔及与之有联系的其他⽔源，在开采状态下造成矿坑的持续涌⽔。
把⽔源进⼈矿坑的途径称为充⽔通道。
⽔源与通道构成了矿床充⽔的基本条件，其他各种因素只是通过对⽔源和通道的作⽤来影响矿坑涌⽔量的⼤⼩，称为充⽔强度影响因素。
⽔源、通道、充⽔强度影响因素统称为矿床充⽔因素，它们在充⽔过程中的不同组合，形成了不同的充⽔条件。
其中，充⽔⽔源的规模、充⽔通道的导⽔性以及导致采矿后发⽣变化的采矿因素，是矿床充⽔因素分析的重点。
