落地式双排钢管外脚手架搭设标准【最新】

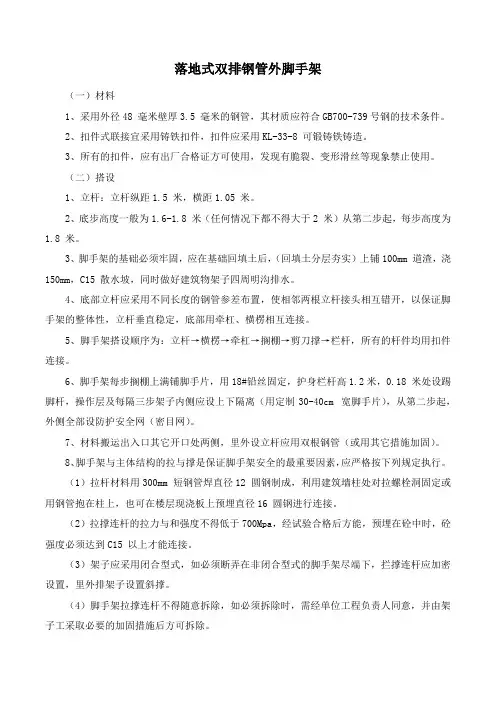

落地式双排钢管外脚手架（一）材料1、采用外径48 毫米壁厚3.5 毫米的钢管，其材质应符合GB700-739号钢的技术条件。

2、扣件式联接宜采用铸铁扣件，扣件应采用KL-33-8 可锻铸铁铸造。

3、所有的扣件，应有出厂合格证方可使用，发现有脆裂、变形滑丝等现象禁止使用。

（二）搭设1、立杆：立杆纵距1.5 米，横距1.05 米。

2、底步高度一般为1.6-1.8 米（任何情况下都不得大于2 米）从第二步起，每步高度为1.8 米。

3、脚手架的基础必须牢固，应在基础回填土后，（回填土分层夯实）上铺100mm 道渣，浇150mm，C15 散水坡，同时做好建筑物架子四周明沟排水。

4、底部立杆应采用不同长度的钢管参差布置，使相邻两根立杆接头相互错开，以保证脚手架的整体性，立杆垂直稳定，底部用牵杠、横楞相互连接。

5、脚手架搭设顺序为：立杆→横楞→牵杠→搁棚→剪刀撑→栏杆，所有的杆件均用扣件连接。

6、脚手架每步搁棚上满铺脚手片，用18#铅丝固定，护身栏杆高1.2米，0.18 米处设踢脚杆，操作层及每隔三步架子内侧应设上下隔离（用定制30-40cm 宽脚手片），从第二步起，外侧全部设防护安全网（密目网）。

7、材料搬运出入口其它开口处两侧，里外设立杆应用双根钢管（或用其它措施加固）。

8、脚手架与主体结构的拉与撑是保证脚手架安全的最重要因素，应严格按下列规定执行。

（1）拉杆材料用300mm 短钢管焊直径12 圆钢制成，利用建筑墙柱处对拉螺栓洞固定或用钢管抱在柱上，也可在楼层现浇板上预埋直径16 圆钢进行连接。

（2）拉撑连杆的拉力与和强度不得低于700Mpa，经试验合格后方能，预埋在砼中时，砼强度必须达到C15 以上才能连接。

（3）架子应采用闭合型式，如必须断弄在非闭合型式的脚手架尽端下，拦撑连杆应加密设置，里外排架子设置斜撑。

（4）脚手架拉撑连杆不得随意拆除，如必须拆除时，需经单位工程负责人同意，并由架子工采取必要的加固措施后方可拆除。

双排落地式扣件钢管脚手架施工方案双排落地式扣件钢管脚手架是一种常用于建筑施工中的脚手架系统，它具有结构简单、安全可靠、施工效率高等优点，在建筑工地中得到广泛应用。

下面将详细介绍双排落地式扣件钢管脚手架的施工方案。

一、施工前准备工作1、施工人员的准备：确保施工人员具备相应的操作证件和安全培训，了解相关施工标准和规范。

2、施工现场的准备：清理施工现场，确保地面平整，无杂物妨碍施工，同时根据施工图纸确定脚手架的搭建位置和高度。

3、安全措施的准备：准备好必要的安全措施，如安全网、安全标识、安全带等。

二、材料准备1、扣件钢管：根据施工图纸确定需要的扣件钢管数量和规格，同时对扣件钢管进行检查，确保其无损伤和质量问题。

2、横梁、斜撑、水平杆：根据施工图纸确定需要的数量和规格，同时进行检查。

3、基础支撑物：准备好基础支撑物，如托板、水泥槽等。

4、其他配套材料：准备好螺栓、橡木垫等其他配套材料。

三、脚手架的搭建流程1、确定基础支撑物的位置和高度，进行基础支撑物的架设。

2、根据施工图纸确定脚手架的高度和长度，然后在基础支撑物上搭建第一层扣件钢管架。

3、根据施工图纸确定脚手架的位置和高度，然后在第一层扣件钢管架上搭建第二层扣件钢管架。

4、在第二层扣件钢管架上搭建横梁和斜撑，确保脚手架的稳定性。

5、根据施工需要，在扣件钢管架上添加水平杆和其他配套材料。

6、对搭建好的脚手架进行检查，确保脚手架的稳定性和安全性。

7、安装脚手架的安全措施，如安全网、安全标识、安全带等。

四、脚手架的使用与拆除1、脚手架的使用：在搭建好的脚手架上进行施工工作，同时要注意安全措施和操作规范，避免发生意外事故。

2、脚手架的拆除：在施工完成后，按照相反的顺序进行拆除，先拆除水平杆和斜撑，然后拆除扣件钢管架，最后拆除基础支撑物。

3、拆除过程中要注意安全，避免扣件钢管和其他材料的坠落造成人员伤害。

五、脚手架的维护与保养1、定期检查：定期检查脚手架的稳定性和完整性，发现问题及时修复。

双排钢管落地式脚手架施工方案目录1 编制依据 (2)2 工程概况 (2)3 施工部署 (2)4 构造要求及技术措施 (2)5 安全防护措施 (5)6 脚手架的搭设及拆除施工工艺 (7)7 劳动力、材料及机具配备 (8)8 质量保证 (9)9 安全施工措施 (11)10 文明施工要求 (13)11 计算书 (15)后附：一标段各栋单体建筑脚手架计划搭设数据一览表1 编制依据1.1主要规程、规范1.2《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2001，2002年版）1.3 《建筑施工高处作业安全技术规范》（JGJ 80-91）1.4《建筑施工安全检查标准》（JGJ 59-991.5《钢结构设计规范》（GB50017—2002）1.6施工图纸2 工程概况2.1总体工程概况工程名称：泸州市龙马潭区迎宾大道风貌塑造工程一标段施工单位：泸州市江南建筑工程有限公司2.2脚手架工程概况本工程上部外脚手架采用落地式双排外脚手架，采用双排落地钢管架，最高搭设高度34米，立杆纵距、立杆横距、立杆步距（详后附表）。

脚手架钢管选用ф48×3.5。

3 施工部署3.1安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件，是达到“杜绝死亡、重伤及消防、机械事故，年轻伤频率控制在5‰以内”安全生产目标的必然保障，也是我项目部创建“安全文明工地”的根本要求。

为此项目经理部成立以现场经理为组长的安全防护领导小组。

4 构造要求及技术措施4.1扣件式钢管脚手架的构造要求及技术措施4.1.1 立杆立杆接头除顶层顶步外，其余各层各步接头必须采用对接扣件连接，立杆与大横杆采用直角扣件连接。

接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并且在高度方向至少错开50cm；各接头中心距主节点的距离不大于步距的1/3。

立杆在顶部搭接时，搭接长度不小于1m，必须等间距3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100mm。

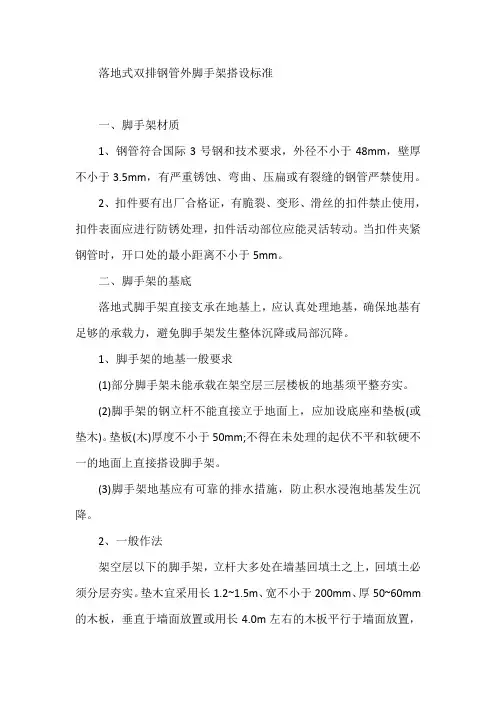

落地式双排钢管外脚手架搭设标准一、脚手架材质1、钢管符合国际3号钢和技术要求，外径不小于48mm，壁厚不小于3.5mm，有严重锈蚀、弯曲、压扁或有裂缝的钢管严禁使用。

2、扣件要有出厂合格证，有脆裂、变形、滑丝的扣件禁止使用，扣件表面应进行防锈处理，扣件活动部位应能灵活转动。

当扣件夹紧钢管时，开口处的最小距离不小于5mm。

二、脚手架的基底落地式脚手架直接支承在地基上，应认真处理地基，确保地基有足够的承载力，避免脚手架发生整体沉降或局部沉降。

1、脚手架的地基一般要求(1)部分脚手架未能承载在架空层三层楼板的地基须平整夯实。

(2)脚手架的钢立杆不能直接立于地面上，应加设底座和垫板(或垫木)。

垫板(木)厚度不小于50mm;不得在未处理的起伏不平和软硬不一的地面上直接搭设脚手架。

(3)脚手架地基应有可靠的排水措施，防止积水浸泡地基发生沉降。

2、一般作法架空层以下的脚手架，立杆大多处在墙基回填土之上，回填土必须分层夯实。

垫木宜采用长1.2~1.5m、宽不小于200mm、厚50~60mm 的木板，垂直于墙面放置或用长4.0m左右的木板平行于墙面放置，在脚手架外侧挖一浅排水沟排除雨水(图4-1)。

三、脚手架的扫地杆扫地杆是立杆下端绑扎的纵向和横向的水平杆，一般离下脚面不超过120mm。

扫地杆是必须用扣件扣牢，它的功能是约束立杆底脚所发生的位移和用来避免或减少脚手架的不均匀沉降，在扫地杆下部垫塞木板。

四、架体与建筑物的拉结1、联墙点的位置在与立杆和大横杆相交的接点处，离节点的间距不宜大于300mm。

2、联墙杆在房屋每隔一层范围均需布置一排，一般竖向间距为脚手架步高的2~4倍，不宜超过4倍，而且绝对值在3~4m范围内。

横向间距宜选用立杆纵距的3~4倍。

不宜超过4倍。

且绝对值在4.5~6.0m范围内。

3、墙杆的间距大小还与脚手架的总高、立杆承受的内力和地区基本风压大小等有关。

见下表:脚手架的总高与联墙杆的覆盖面积关系系数脚手架总高H(m)每个联墙杆的覆盖面积(m2/个)≤2525~28＞2515-254、联墙杆必须从底部第一根大横杆处开始设置，沿整片脚手架均匀布置。

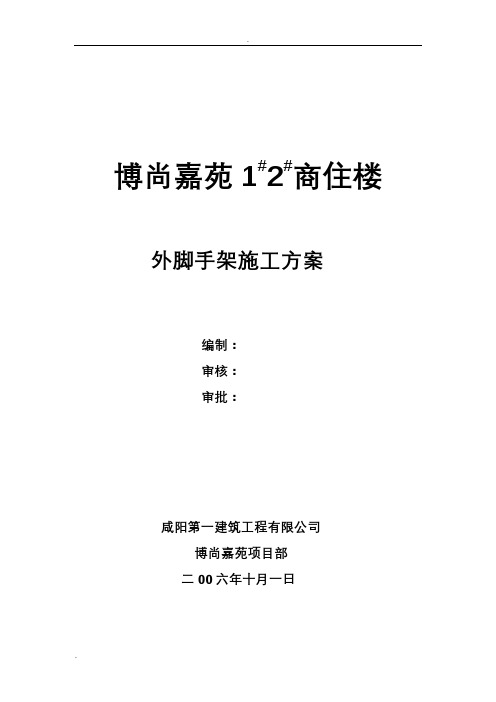

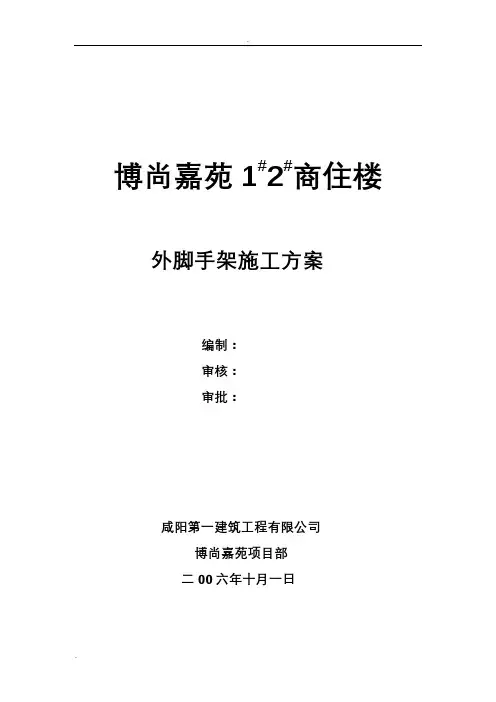

博尚嘉苑1#2#商住楼外脚手架施工方案编制：审核：审批：咸阳第一建筑工程有限公司博尚嘉苑项目部二00六年十月一日双排钢管外脚手架搭设方案一、基本概况：本工程檐高35米,采用落地式双排钢管脚手架搭设,考虑建筑物封闭的特点,为保障施工安全,减少噪音,粉尘对四周环境的污染,在脚手架外侧进行封闭处理.二、基本要求:(1)满足结构施工中钢筋连接,支拆模浇筑砼、砌筑墙体,构件设备安装的要求.(2)满足操作人员工作,进行物料搬运和堆放的要求.(3)考虑塔吊和室外电梯的附墙支撑与驾驶的相互影响.(4)要能适应本工程平面和立面建筑变化的需要.三、材料要求:钢管采用48mm,壁厚3.5mm热扎钢管,用做脚手架的各种杆件,连接构件要用回转扣.直角扣.对接扣等,脚手板采用竹脚手板.四、构造要求:立杆间距1.5米,横杆步距1.5米,小横杆的间距不大于1.5米，里排立杆距外墙皮350mm,连墙杆水平间距6米,竖向间距3.6米脚手架立杆顶层应伸出檐口不小于1.5米,搭设架子前应先将、基础土方回填,并将架子基础整平夯实,做好排水沟,防止大雨时,雨水过多引起架子局部下沉,首层立杆搭设时,应在其接地底端垫上50mm厚的木板.五、搭设要求:脚手架搭设顺序:立杆间距、排距、放线定位→放置纵向扫地杆→立杆→横向扫地杆→第一步纵向水平杆→连墙杆→第二步纵向水平杆→第二步横向水平杆—(依次类推)(1)开始搭设立杆时,应每隔6跨设置一根抛撑,直至连墙杆安装稳定好,方可根据情况拆除.(2)相邻立杆的头要错开,对接用一字扣连接,两相邻立杆纵向接头错开的距离不得小于500mm.(3)当搭设要有连墙杆的构造时,搭设完该层的立杆,纵横向水平杆后,应立即设置连墙杆.(4)纵向水平杆设于横向水平杆下,在立杆的内侧,并采用直角扣件与立杆扣紧.(5)纵向水平杆采用对接扣件连接,也可采用搭接,对接接头应交错布置,不应设在同步.同跨内,相邻接头的水平距离应不小于500mm,并应避免设在纵向水平杆的跨中,搭接接头长度不应小于1000mm,并应等距离设置三个旋转扣件固定,端部扣件边缘距离不应小于100mm,同一步纵向水平杆必须四周交圈,用直角扣件与内、外角立杆固定.(6)纵向水平杆长度不宜小于3跨,并不小于6m.(7)每一主接点处必须设置一根横向水平杆,并用直角扣件扣紧在纵向水平杆上,操作层上非主节点处横向水平杆应根据支撑脚手板的需要等间距设置,应保证每块脚手板下有三根横向水平杆支撑,其横向水平杆的最大间距不应大于立杆间距的1/2,靠墙一端至墙面的距离不一应大于100mm.(8)连接杆采用刚性构造方案,连墙杆与脚手架,建筑物的连接采用钢管和扣件组合,并应按要求采用花排均匀布置.(9)剪刀撑的设置应符合下列规定：每道剪刀撑跨越立杆的根数宜符合下表的规定，每道剪刀撑宽度不小于4跨，且不应小于6m，斜杆与地面的倾角在45°—60°之间。

落地式双排钢管脚手架施工方案一、施工前准备工作1.脚手架搭设方案的编制：根据工地实际情况，制定脚手架搭设方案，包括搭设位置、高度、规格、承载力等要求。

2.施工组织设计：制定施工组织方案，明确施工责任、安全措施和监督要求。

3.脚手架材料准备：确保所有所需的脚手架材料及配件齐全，并进行验收。

二、脚手架搭设1.地基处理：对搭设脚手架的地基进行处理，确保地基平整、坚实，防止脚手架在使用过程中出现倾斜或下沉。

2.安装立柱：按照搭设方案要求，将立柱按规格和间距竖立在地基上，并进行固定。

3.安装水平杆和竖向杆：在立柱之间的适当位置设置水平杆和竖向杆，保证整个脚手架的稳定性。

4.安装水平踏板：水平踏板的安装要求平整、牢固，能够承受工人的踩踏。

5.安装斜杆：根据需要，在脚手架的侧面安装斜杆，增加脚手架的稳定性。

6.安装扶手和安全网：在脚手架的外侧安装扶手和安全网，确保工人的安全。

7.检查验收：在施工结束后，对搭设好的脚手架进行检查验收，确保脚手架符合使用要求。

三、脚手架拆除1.施工结束后，按照逆序进行拆除，先拆除安全网和扶手，然后拆除斜杆、水平踏板、竖向杆和水平杆。

2.将拆除下来的材料进行清点，检查是否存在破损或损坏的情况。

3.拆除后对立柱进行清理，确保无杂物或残留物。

4.拆除的材料要分类堆放，方便后续的清点和整理工作。

四、安全措施1.施工过程中要确保工人正确佩戴安全帽，并配备相应的安全绳、安全带等防护装备。

2.脚手架的稳定性要得到保证，搭设过程中需要根据需要加装斜杆、水平杆和竖向杆，确保整个脚手架结构的稳定。

3.在脚手架的外侧安装安全网和扶手，防止工人从脚手架上坠落。

4.在脚手架的进出口设置安全网门，保证工人进出脚手架的安全。

5.定期检查和维护脚手架，确保脚手架的安全使用。

以上就是落地式双排钢管脚手架的施工方案，通过合理的搭设和拆除工作，结合安全措施的采取，能够保证施工过程中的安全和稳定。

在实际施工中，应严格按照方案要求进行操作，并定期对脚手架进行检查和维护，确保脚手架的安全性能。

落地式钢管外脚手架搭设方案一、搭设的安全技术措施：1、外脚手架立杆基础外侧应挖出排水沟，以防雨水浸泡地基。

2、钢管架应设置避雷针，分置于主楼外架四角立杆上，并联通大横杆，形成避雷网络。

3、外脚手架搭设人员应持证上岗，并正确使用安全帽、安全带、穿防滑鞋。

4、严格控制，脚手架不得集中堆放材料超荷，施工荷载不得大于2KN/㎡。

5、控制扣件螺栓拧紧力矩，采用扭力扳手扣距力矩应控制在40-50N.M范围内。

6、严禁使用脚手板存在的挑头板。

7、保证脚手架体整体性，不得截断架体。

二、脚手架拆除的安全措施：1、拆架前先检查拟拆脚手架，拆架时应遵循先搭先拆、后搭先拆的原则。

2、拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面设专人指挥，禁止非作业人员进入。

3、拆架的高处作业人员应戴安全帽，系安全带，穿软底防滑鞋。

4、拆架程序应由上而下，即先拆拉杆、脚手板、剪力撑、斜撑，而后拆小横杆、大横杆、立杆，并按一步一清的原则依次进行，严禁上下同时拆架作业。

5、拆立杆时，要抱住立杆再拆开最后两扣，拆除大横杆、斜撑、剪力撑时应先拆中间扣件，然后托住中间，再拆两头扣件。

6、连墙杆（拉结点）应随拆除进行逐层拆除。

7、拆除时要统一指挥，上下呼应，动作协调，当解开与另一方有关的扣件时，应先通知对方以防坠落。

8、在拆架时不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。

9、拆架时严禁碰撞脚手架附近的电源线，以防触电事故。

10、拆下的材料要徐徐下运，严禁抛掷，注意地面的材料，应按地点，随拆随运，分类堆放，当天清，拆下扣件要集中处理。

三、构配件的安全要求：1、脚手架钢管应符合国家标准GB/T13793或GB/T3092中规定的3号普通钢管，其质量应符合GB/T700中Q235-A级钢的规定。

2、新钢管应具有下列证书（1）产品质量合格证（2）质量检验报告3、钢管要求（1）钢管表面应平直光滑，不应有裂缝，结疤，分层，错位，硬弯，毛刺，压痕和深的划道。

落地式脚手架搭设规范一、工程概况本项目为某高层建筑落地式脚手架搭设工程，工程地点位于XX市XX区，建筑高度为98米，共30层，建筑结构为钢筋混凝土框架-剪力墙结构。

工程总建筑面积约为5万平方米。

本次脚手架搭设工程主要包括主体结构施工、装饰装修施工及外墙施工等阶段的脚手架搭设。

二、施工准备工作及主要材料需用量计划（一）、技术准备工作1. 组织施工人员学习相关法规、规范和标准，熟悉落地式脚手架的搭设要求。

2. 根据工程特点和施工要求，编制详细的施工方案，并进行专家论证。

3. 对施工人员进行安全技术交底，确保施工人员了解施工方案和安全操作规程。

4. 制定施工进度计划，明确各阶段施工任务和时间节点。

（二）、物资准备工作1. 根据施工方案，计算主要材料需用量，提前采购以下材料：（1）钢管：采用φ48.3×3.6mm的焊接钢管，要求具有出厂合格证和质量证明书。

（2）扣件：包括直角扣件、旋转扣件和对接扣件，要求具有出厂合格证和质量证明书。

（3）脚手板：采用符合国家标准的木质或钢质脚手板。

（4）安全防护网：采用密目式安全网和水平安全网。

（5）预埋件、连接件等辅助材料。

2. 对进场材料进行验收，确保材料质量符合国家标准和施工要求。

3. 建立材料管理制度，做好材料的存储、发放和回收工作。

4. 配备必要的施工设备和工具，如塔吊、施工电梯、手推车等，确保施工顺利进行。

三、一般规定1. 本工程脚手架搭设应严格遵守《建筑施工扣件式钢管脚手架安全技术规范》、《建筑施工高处作业安全技术规范》等国家现行相关法规、规范和标准。

2. 脚手架搭设前，必须对施工人员进行安全技术交底，确保施工人员熟悉脚手架搭设、使用及拆除的操作规程和注意事项。

3. 脚手架搭设过程中，应定期进行安全检查，发现问题及时整改，确保脚手架搭设质量。

4. 脚手架搭设应按照施工方案进行，不得随意更改。

如需调整，应重新编制施工方案，并经过审批。

5. 脚手架搭设应遵循以下原则：（1）确保脚手架结构稳定，满足施工荷载要求。

住宅楼落地式双排外脚手架施工方案在住宅楼的建设中，安全施工是至关重要的环节之一。

双排外脚手架作为支撑和保障工人施工的重要工具，在楼房建设中发挥着重要作用。

本文将介绍住宅楼落地式双排外脚手架的施工方案，旨在提高施工效率和保障施工安全。

1. 施工前准备工作1.1 验收材料在施工前，需要对双排外脚手架的材料进行验收，确保质量合格，材料齐全。

1.2 绘制施工图纸根据实际楼房结构和尺寸，绘制双排外脚手架的施工图纸，明确脚手架的搭建位置和高度。

2. 搭建双排外脚手架2.1 安装脚手架基础根据施工图纸，先进行基础的搭建，确保脚手架的稳固性和平整度。

2.2 搭建主体结构根据搭建要求，将主体结构的杆件和连接件逐步安装，确保连接紧固牢固，结构稳固。

2.3 安装横、立杆在主体结构搭建完成后，安装横、立杆，保证脚手架的整体框架形成。

3. 安全措施3.1 定期检查在施工过程中，定期检查双排外脚手架的连接件是否牢固、脚手架是否出现松动等情况，保证施工安全。

3.2 安装防护设施在搭建双排外脚手架的同时，设置好防护设施，如安全网、防护栏杆等，确保工人的安全施工。

4. 拆除双排外脚手架4.1 安全拆除工程结束后，需要按照安全规范和要求，对双排外脚手架进行安全拆除，避免发生意外。

4.2 材料归库拆除后的材料需要进行分类归库，保证下次使用时能够顺利找到。

结语通过以上施工方案，能够有序、高效地搭建和拆除住宅楼落地式双排外脚手架，保障施工安全、提高施工效率，为住宅楼的建设提供了可靠的支撑。

希望本文的介绍对相关人员能有所帮助，保障施工安全，促进施工进展。
