聚苯胺的溶解性

聚苯胺综述1、引言导电高分子材料也称导电聚合物，其分子是由许多小的、重复出现的结构单元组成，即具有明显聚合物特征；若在材料两端加上一定电压，在材料中有电流通过，即具有导电的性质。

同时具备上述两条性质的材料，称为导电聚合物。

虽然都是导电体，但导电聚合物和常规金属导电体不同。

前者属于分子导电物质，后者是金属晶体导电物质。

因此，其结构和导电方式都不同。

高分子导电材料包括结构型高分子导电材料和复合型高分子导电材料两大类。

结构型导电高分子材料又称本征导电高分子，是指聚合物获得导电性能不是通过加入导电性物质，而是由其本身结构带来的。

如掺杂后的导电高分子聚合物：聚乙炔(PAc)、聚吡咯(PPy)、聚噻吩(PTh)、聚苯胺(PAn)、聚苯乙烯撑(PPV)等，这类聚合物大多是具有共轭π键结构的结晶聚合物，共轭双键可以通过电子转移的氧化还原反应变成高分子离子。

复合型导电高分子材料是将各种导电性物质(高效导电粒子或导电纤维)通过分散、层合、涂敷等工艺填充到聚合物基体中。

2、聚苯胺由于导电聚合物具有良好的电学、光学以及氧化还原特性在近20年里一直备受关注，在能源、电磁屏蔽和电致变色等领域有着广阔的前景。

自从1984年MacDiarmid在酸性条件下由苯胺单体获得具有导电性聚合物，聚苯胺已成为现在研究进展最快的导电聚合物之一。

原因在于聚苯胺具有以下诱人的独特优势：a)原料易得，合成简单；b)具有优良的电磁微波吸收性能、电化学性能、化学稳定性及光学性能；c)独特的掺杂现象；d)高的电导率；e)拥有良好的环境稳定性[1,2]。

聚苯胺被认为是最有希望在实际中得到应用的导电高分子材料。

以导电聚苯胺为基础材料，目前正在开发许多新技术，例如电磁屏蔽技术、抗静电技术、船舶防污技术、隐身技术、全塑金属防腐技术、太阳能电池、电致变色、传感器元件、二次电池材料、催化材料和防腐材料[3~11]。

3、聚苯胺的结构聚苯胺有多种结构，这是由反应条件决定的，它们之间的转化关系如下[12,13]：其中，聚苯胺最重要的存在形式是翠绿苯胺（EM，emeraldine），它具有导电性，通常可以在酸性条件下（如盐酸）通过化学氧化法制得，如果氧化剂过量，翠绿苯胺就被氧化成全氧化态聚苯胺（PNB，blue protonated pernigraniline)，这种形态的聚苯胺可能具有导电性。

聚苯胺浅析作者：张艳来源：《科学与财富》2017年第30期一、概述一百多年聚苯胺就已经被发现，但只用作颜料，被称为“苯胺黑”。

1987年，人们广泛接受AG.MacDiarmid提出的苯式和醌式结构共存的模型。

依据氧化程度的不同，聚苯胺可以分为还原态、氧化态及本征态，且不同状态下的聚苯胺可以相互转化。

其中还原态和氧化态聚苯胺均为绝缘体，本征态聚苯胺在适当的掺杂方式下还具有导电性。

依据电导率的大小不同可将物质分为绝缘体、半导体、导体和超导体。

在20世纪70年代前还没有“导电高分子”的概念，人们一直将有机聚合物当作是绝缘体来使用。

直到1984年，人们首次发现对聚乙炔进行P型掺杂获得类似金属的导电性，这一传统观念才逐渐打破，随后人们继续研究开发了一系列的导电聚合物。

作为一种典型高分子材料，聚苯胺具有良好的导电性，且合成工艺简单，它的发现打破了高分子是绝缘体的传统观念，推动了导电高聚物领域的研究和发展。

聚苯胺以其良好的热稳定性、化学稳定性和电化学可逆性，优良的电磁微波吸收性能，潜在的溶液和熔融加工性能，原料易得，合成方法简便，还有独特的掺杂现象等特性，成为现在研究进展最快的导电高分子材料之一。

以其为基础材料，目前正在开发许多新技术，对聚苯胺的结构、物理化学性能、合成、掺杂、独特的光电磁性能、改性、用途等方面的研究已经取得了长足的进展。

二、聚苯胺的基本性质1.可溶性因为聚苯胺具有刚性链且链间存在很强的作用力，故溶解性能很差，其应用也被极大的限制。

目前，科学家，主要通过化学复合、结构修饰、乳液聚合等方法获得水溶性或可溶性的导电聚苯胺。

2.导电性导电性是聚苯胺重要的特性之一。

本征态的聚苯胺具有很低的电导率，但通过质子酸掺杂或氧化可以实现绝缘体与导体之间的相互转化，提高导电性。

聚苯胺的导电性受很多条件的干扰，如分子链结构、温度、湿度等。

3.光电性质及非线性光学性质聚苯胺还具有较显著的光电转换性。

作为一种P型半导体，其分子主链上含有许多共轭π电子，比较容易极化，不仅呈现快速响应的性质还具有较高的三阶非线性系数]。

导电高分子材料聚苯胺（PAn）的研究进展摘要：本文主要结合导电高分子材料聚苯胺（PAn）目前现状,综述了聚苯胺的结构、特性、合成方法、用途。

指出了聚苯胺的发展方向和前景.关键词：性质、应用、合成方法、发展引言聚笨胺（olyaniline）即导电塑料，是一种高分子合成材料。

它是一类特种功能材料，有塑料的性质——密度和可加工性，又具有金属的导电性，还具备金属和塑料所欠缺的化学和电化学性能，在生活中有许多应用。

1聚苯胺的性质聚苯胺的主链上含有交替的苯环和氮原子，是一种稳定性较好的导电高分子材料，而且它的实际应用前景很广阔。

它具有优良的环境稳定性，是一种具有金属光泽的粉末。

聚苯胺是典型的高分子半导体，本身导电性很差（纯的聚苯胺不导电），需要掺杂以后才能提高导电性。

聚苯胺能被氧化，最终是白色。

1.1聚苯胺的结构1.2 聚苯胺的性质（1）导电性聚苯胺本身的导电性差，需要掺杂以后才能提高电性，它是典型的高分子半导体。

聚苯胺的导电性受很多因素的影响，除了分子链本身的结构外，还有PH值和温度等等。

导电性是聚苯胺的一个非常重要的特性，完全还原的聚苯胺是白色，不导电；再经氧化掺杂后显蓝色，不导电（如果完全氧化则不能导电）；再经酸掺杂后显绿色，导电。

PH值与聚苯胺导电率的依赖关系：当PH>4时，导电率与PH值无关，呈绝缘体性质；当2<PH<4时，导电率随溶液PH值的降低而迅速增加，其表现为半导体特性；当PH<2时，导电率与ph值无关，呈金属特性。

温度对聚苯胺导电性的影响也很大，在一定的温度范围内，导电性会有规律的变化，但温度超过后会改变聚苯胺的微观结构。

（2）热稳定性聚苯胺的热稳定性是待解决的问题，它的环境稳定性强，但它的加工强度和机械性能差。

聚苯胺难以保证经过常见工程塑料加工温度热处理后电导率不发生大幅度减弱甚至变为绝缘体。

（3）聚苯胺的溶解性由于聚苯胺链间的相互作用使得它的溶解性极差，相应地可加工性也差，限制了它在技术上的广泛应用。

聚苯胺的合成及表征（省市师学院550018）摘要：本实验采用氧化聚合法，以苯胺为单体，过硫酸铵为氧化剂，探究投料比、酸种类、温度对合成聚苯胺的影响，及本征态聚苯胺的溶解性影响因素。

用傅里叶红外光谱仪对聚苯胺参杂前后的结构变化进行了测试，讨论了不同条件对聚合物的影响。

同时探究不同条件下合成的聚苯胺的溶解性。

关键词：聚苯胺合成表征溶解性前言：聚苯胺( PANI) 具有多样结构，独特的掺杂机，良好的稳定性和原料价廉易得等优点，一直是高分子领域的研究热点，在诸多领域都有良好的应用前景目前应用最为广泛的合成聚苯胺的方法是MacDiarm id 等提出的水溶液化学氧化聚合法。

该法简便易行, 适合大批量工业生产, 但通过该法制备所得聚苯胺的分子链含有大量缺陷，产物电导率较低，因此对苯胺化学氧化法合成条件对产率的影响进行了探究。

1. 实验部分1.1 实验试剂及仪器苯胺（An）(分析纯，AR天津博迪化工股份)、过硫酸铵(APS)(分析纯，AR 天津市科密欧化学试剂)、盐酸（HCl，优级纯）、硫酸（H2SO4）、高氯酸（HClO4）、磷酸（H3PO4）、氨水（NH3·H2O）、四氢呋喃（分析纯AR，天津博迪化工股份）、N,N-二甲基甲酰胺（分析纯AR，光华科技股份）、二甲基亚砜（分析纯AR，光华科技股份）、恒温玻璃搅拌器、85-2恒温磁力搅拌器(金坛市城东新瑞仪器厂)、傅里叶TENSOR-27型红外光谱仪（KBr压片）1.2 聚苯胺的合成1.2.1 聚苯胺的性质溶解性——聚苯胺由于其链刚性和链间强相互作用，使它的可溶性极差，在大部分常用的有机溶剂中几乎不溶，仅部分溶于N,N-二甲基甲酰胺和N-甲基吡咯烷酮，这就给表征带来一定的困难，并且极限制了聚苯胺的应用。

通过结构修饰（衍生物、接枝、共聚）、掺杂诱导、聚合、复合和制备胶体颗粒等方法获得可溶性或水溶性的导电聚苯胺。

如在聚苯胺分子链上引入磺酸基团可得到水溶性导电高分子。

聚苯胺的主链上含有交替的苯环和氮原子，是一种特殊的导电聚合物。

可溶于N -甲基吡咯烷酮中。

聚苯胺随氧化程度的不同呈现出不同的颜色。

完全还原的聚苯胺（Leucoe meraldine碱）不导电，为白色，主链中个重复单元间不共轭；经氧化掺杂，得到Emeraldine碱，蓝色，不导电；再经酸掺杂，得到Emeraldine盐，绿色，导电；如果Emeraldine碱完全氧化，则得到Pernigraniline碱，不能导电。

聚苯胺具有优良的环境稳定性。

可用于制备传感器、电池、电容器等。

聚苯胺由苯胺单体在酸性水溶液中中经化学氧化或电化学氧化得到，常用的氧化剂为过硫酸铵（APS）。

中性条件下聚合的聚苯胺常常含有枝化结构。

苯胺的毒性较大,是致癌物质.由于聚苯胺的性能不稳定，贮存中会发生变化，所以，一般是在酸洗现场现用现配。

这种缓蚀剂的主要优点是合成工艺简单，水溶性较好，缓蚀效果也好。

缺点是所使用的原料(甲醛和苯胺)都具有一定的毒性，对人体有危害。

评论|2013-03-30 17:54热心网友聚苯胺（Polyaniline）一种重要的导电聚合物。

聚苯胺的主链上含有交替的苯环和氮原子，是一种特殊的导电聚合物。

可溶于N-甲基吡咯烷酮中。

聚苯胺随氧化程度的不同呈现出不同的颜色。

完全还原的聚苯胺（Leucoe meraldine碱）不导电，为白色，主链中个重复单元间不共轭；经氧化掺杂，得到Emeraldine碱，蓝色，不导电；再经酸掺杂，得到Emeraldine盐，绿色，导电；如果Emeraldine碱完全氧化，则得到Pernigraniline碱，不能导电。

聚苯胺具有优良的环境稳定性。

可用于制备传感器、电池、电容器等。

聚苯胺由苯胺单体在酸性水溶液中中经化学氧化或电化学氧化得到，常用的氧化剂为过硫酸铵（APS）。

中性条件下聚合的聚苯胺常常含有枝化结构。

聚苯胺是一种具有金属光泽的粉末，因分子内具有大的线型共轭π电子体系，其自由电子可随意迁移和传递，而成为最具代表性的有机半导体材料。

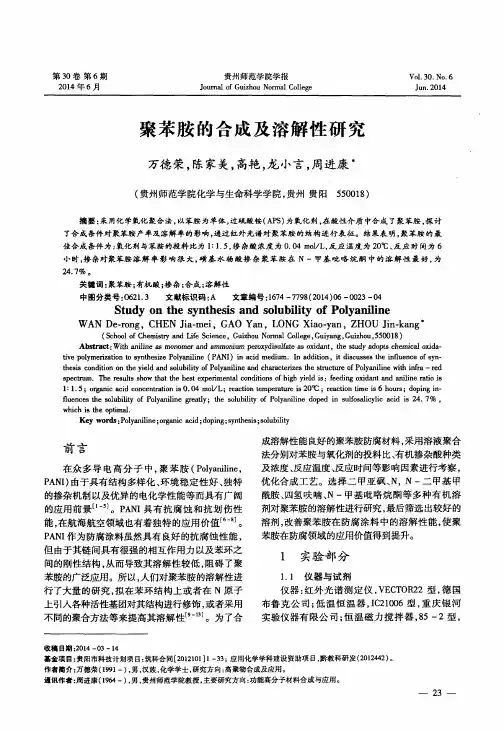

聚苯胺的合成及表征作者：杨政权学号：1108040540056同组人：卢香王梅周春林贵州师范学院2011级化本一班摘要本实验主要采用溶液制备聚苯胺；以苯胺为单体，过硫酸铵为氧化剂，在不同的投料比、不同的酸种类、酸浓度以及不同的温度下合成聚苯胺，用傅里叶红外光谱对聚苯胺参杂前后的结构进行了测试，讨论了酸参杂对聚合产物的影响。

探究不同有机溶剂对聚苯胺的溶解率。

关键词聚苯胺溶解性红外光谱绪论1826年，德国化学家Otto Unverdorben通过热解蒸馏靛蓝首次制得苯胺（aniline），产物当时被称为“Krystallin”，意即结晶，因其可与硫酸、磷酸形成盐的结晶。

1840年，Fdtzsche从靛蓝中得到无色的油状不同氧化态聚苯胺之间的可逆反应(3张)物苯胺，将其命名为aniline，该词源于西班牙语的anti（靛蓝）并在1856年用于染料工业。

而且他可能制得了少量苯胺的低聚物，1862年HLhetbey也证实苯胺可以在氧化下形成某些固体颗粒。

但由于对高分子本质缺乏足够的认知，聚苯胺的实际研究拖延了几乎一个世纪，直到1984年，MacDiarmid提出了被广泛接受的苯式（还原单元）-醌式（氧化单元）结构共存的模型。

随着两种结构单元的含量不同，聚苯胺处于不同程度的氧化还原状态，并可以相互转化。

不同氧化还原状态的聚苯胺可通过适当的掺杂方式获得导电聚苯胺。

聚苯胺有许多性能，如导实验内容电性、氧化还原性、催化性能、电致变色行为、质子交换性质及光电性质，最重要的是导电性及电化学性能。

由于导电高分子特殊的结构和的物化性能，使其在电子工业、信息工程、国防工程及其新技术的开发和发展方面都具有重大的意义。

其中因聚苯胺具有原料易得、合成工艺简单、化学及环境稳定性好等特点而得到了广泛的研究和应用。

1.1仪器与试剂仪器：85-2恒温磁力搅拌器（金坛市城东新瑞仪器厂）、HC210006低温恒温器（中国.重庆银河实验仪器有限公司）、红外光谱仪试剂：苯胺、过硫酸铵（分析纯）、盐酸（优级纯）、甲醇（分析纯）1.2聚苯胺的合成探究投料比对合成产率的影响（氧化剂1:1、1:1.5、1:2、1:3）在反应支口烧瓶中,加入蒸馏水50mL、0.1mL/L苯胺9.342g 、150mL 浓盐酸,剧烈搅拌下,滴加0 .5 mo l /L过硫酸铵的水溶液,反应温度为25 ℃, 反应立即发生,溶液呈黄绿色,滴加完毕后,在搅拌下反应24h,产物为墨绿色乳胶液。

聚苯胺的合成与表征摘要：聚苯胺在不同的酸的环境中合成，优化聚苯胺的合成条件。

用过硫酸铵作氧化剂，改变不同的投料比.酸类.温度等，合成聚苯胺产品。

计算聚苯胺的合成产率。

用合成的聚苯胺做红外光谱检测结构，并比对氧化态与本征态的聚苯胺的谱图。

关键词：聚苯胺投料比酸度红外光谱1.绪论：聚苯胺（PANI)是一种得到广泛应用的导电聚合物，例如用作太阳能电池材料［1，2］超级电容器电极材料［3］催化剂载体［4］电化学传感器［5］防腐蚀材料［6］等．聚苯胺的制备方法有很多种，不同的合成条件下可以得到不同微观形貌的聚苯胺，例如万梅香等人［7］研究了聚苯胺纤维的合成，通过改变氧化剂可以很好地控制聚苯胺纤维的径;AYADMohamadM等人［8］研究了软模板法制备聚苯胺纳米管; 王学智等人［9］采用界面聚合方法制备了聚苯胺纳米棒．2.实验部分2.1仪器与试剂：苯胺（AR 天津博迪化工股份有限公司），使用之前用蒸馏出来再用；过硫酸铵（AR 天津市科密欧化学试剂有限公司）；盐酸（AR 北京化工）;硫酸（AR 北京化工）；高氯酸（AR 北京化工）；磷酸（AR 天津市富宇精细化工有限公司）；乙腈（AR 天津市科密欧化学试剂有限公司)；二甲基亚砜(AR 广东光华科技股份有限公司);乙醇.乙酸.甲苯.四氢呋喃等溶剂均是分析纯。

85-Z恒温磁力搅拌器（重庆银河实验仪器有限公司）；HC21006恒温槽（重庆银河实验仪器有限公司）；磁力加热搅拌器（郑州长城科工）；蒸馏装置；使用水均是一次蒸馏水。

2.2聚苯胺的合成：）n原理——------→（将苯胺蒸馏出来备用；配制不同1mol/l的无机酸150ml, 加入0.05mol蒸馏的苯胺，在不同浓度的氧化剂硫酸铵，在恒温水不同的温度下。

搅拌24小时，过滤时用100ml 乙酸先冲洗，再用蒸馏水冲洗至PH=6，干燥，称量。

氧化合成参杂态的聚苯胺，计算产率。

取2克的参杂态聚苯胺加入稀氨水100ml搅拌1小时脱氢离子制得本征态的聚苯胺。

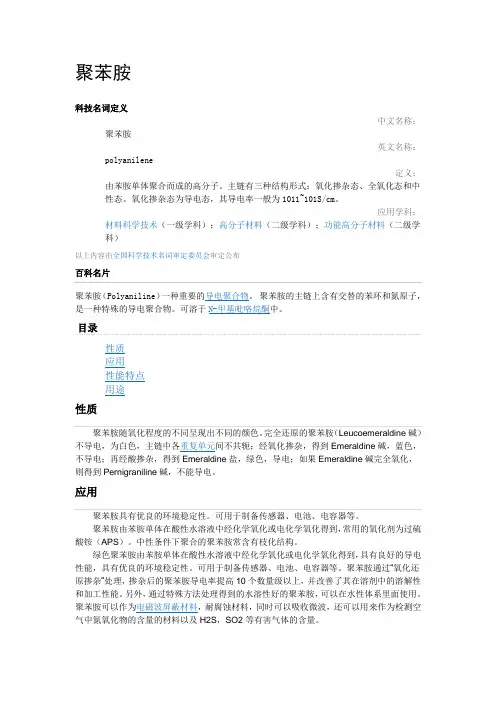

聚苯胺科技名词定义中文名称：聚苯胺英文名称：polyanilene定义：由苯胺单体聚合而成的高分子。

主链有三种结构形式：氧化掺杂态、全氧化态和中性态。

氧化掺杂态为导电态，其导电率一般为1011~101S/cm。

应用学科：材料科学技术（一级学科）；高分子材料（二级学科）；功能高分子材料（二级学科）以上内容由全国科学技术名词审定委员会审定公布百科名片聚苯胺（Polyaniline）一种重要的导电聚合物。

聚苯胺的主链上含有交替的苯环和氮原子，是一种特殊的导电聚合物。

可溶于N-甲基吡咯烷酮中。

目录性质应用性能特点用途性质聚苯胺随氧化程度的不同呈现出不同的颜色。

完全还原的聚苯胺（Leucoemeraldine碱）不导电，为白色，主链中各重复单元间不共轭；经氧化掺杂，得到Emeraldine碱，蓝色，不导电；再经酸掺杂，得到Emeraldine盐，绿色，导电；如果Emeraldine碱完全氧化，则得到Pernigraniline碱，不能导电。

应用聚苯胺具有优良的环境稳定性。

可用于制备传感器、电池、电容器等。

聚苯胺由苯胺单体在酸性水溶液中经化学氧化或电化学氧化得到，常用的氧化剂为过硫酸铵（APS）。

中性条件下聚合的聚苯胺常含有枝化结构。

绿色聚苯胺由苯胺单体在酸性水溶液中经化学氧化或电化学氧化得到，具有良好的导电性能，具有优良的环境稳定性。

可用于制备传感器、电池、电容器等。

聚苯胺通过“氧化还原掺杂”处理，掺杂后的聚苯胺导电率提高10个数量级以上，并改善了其在溶剂中的溶解性和加工性能。

另外，通过特殊方法处理得到的水溶性好的聚苯胺，可以在水性体系里面使用。

聚苯胺可以作为电磁波屏蔽材料，耐腐蚀材料，同时可以吸收微波，还可以用来作为检测空气中氮氧化物的含量的材料以及H2S，SO2等有害气体的含量。

聚苯胺的应用及市场简介如下：聚苯胺是一种高分子合成材料,俗称导电塑料。

它是一类特种功能材料，具有塑料的密度，又具有金属的导电性和塑料的可加工性，还具备金属和塑料所欠缺的化学和电化学性能，在国防工业上可用作隐身材料、防腐材料，民用上可用作金属防腐蚀材料、抗静电材料、电子化学品等。
