监控系统防雷解决方案一、引言随着科技的不断发展，监控系统在各个领域得到了广泛应用。
然而，监控系统在使用过程中也面临着各种风险，其中之一就是雷击。
雷击不仅会对监控设备造成损坏，还可能导致数据丢失和系统瘫痪，给监控系统的正常运行带来严重影响。
因此，为了保障监控系统的稳定运行，需要采取相应的防雷措施。
二、防雷措施1. 外部防雷措施（1）避雷针：在监控系统设备周围安装避雷针，能够有效吸引并释放雷电，减少雷击对设备的影响。
（2）接地系统：建立良好的接地系统，将监控设备与地面进行良好的接触，以便将雷电引入地下，减少雷击对设备的危害。
（3）避雷带：在监控设备周围设置避雷带，能够将雷电导向地下，避免雷击对设备的直接影响。
2. 内部防雷措施（1）雷电防护器：安装雷电防护器可以有效地吸收和分散雷电冲击，保护监控设备免受雷击的危害。
（2）电源线滤波器：通过安装电源线滤波器，可以过滤掉电源中的干扰信号和电磁波，降低雷击对监控设备的影响。
（3）信号线防护器：安装信号线防护器可以有效地保护监控设备的信号传输线路，减少雷击对信号传输的干扰。
三、防雷设备选型1. 避雷针选型（1）材料：避雷针通常采用不锈钢或铝合金材料，具有良好的耐腐蚀性和导电性能。
（2）形状：常见的避雷针形状有尖针状、球状和针球状等，选择适合监控系统的形状。
（3）安装方式：避雷针可以通过地面安装、墙面安装或屋顶安装等方式进行安装，根据实际情况选择合适的安装方式。
2. 雷电防护器选型（1）额定电压：根据监控设备的额定电压选择合适的雷电防护器，确保其能够承受雷击时的电压冲击。
（2）额定电流：根据监控设备的额定电流选择合适的雷电防护器，确保其能够承受雷击时的电流冲击。
（3）响应时间：选择具有较短响应时间的雷电防护器，能够更快地吸收和分散雷电冲击。
四、防雷系统维护1. 定期检查：定期对监控系统的防雷设备进行检查，确保其正常工作状态。
2. 清洁保养：定期清洁防雷设备，避免灰尘和污垢的积累影响其正常工作。
监控系统防雷解决方案引言概述：随着科技的不断发展，监控系统在各个领域的应用越来越广泛。
然而，监控设备往往容易受到雷击等自然灾害的影响，导致设备损坏或数据丢失。
为了确保监控系统的正常运行和数据的安全性，我们需要采取一系列的防雷措施。
本文将介绍一些常用的监控系统防雷解决方案。
一、设备选择方面的防雷措施：1.1 选择防雷等级高的设备：在购买监控设备时，我们应该优先选择防雷等级较高的设备。
这些设备通常具有更强的抗雷击能力，能够在雷电活动期间保护设备免受雷击的侵害。
1.2 采用金属外壳的设备：金属外壳可以有效地屏蔽雷电的干扰，降低雷电对设备的影响。
因此，在选择监控设备时，我们应该优先考虑采用金属外壳的产品。
1.3 防雷接地系统的设置：合理设置防雷接地系统对于保护监控设备免受雷击的侵害至关重要。
通过将设备的金属外壳与地面连接，可以将雷击电流引入地下，从而保护设备的安全。
二、建筑物方面的防雷措施：2.1 安装避雷针：在建筑物的高处安装避雷针是一种常见的防雷措施。
避雷针能够吸引雷电，并将其引导到地下，从而保护建筑物及其内部设备免受雷击的侵害。
2.2 安装避雷带：在建筑物的周围安装避雷带可以有效地分散雷电的能量，减少雷击对建筑物的影响。
这种防雷措施可以提高监控设备的抗雷击能力。
2.3 检查建筑物的接地系统：建筑物的接地系统应该经常进行检查和维护，确保其正常工作。
如果接地系统存在问题，应及时修复，以保护监控设备免受雷击的侵害。
三、电源保护方面的防雷措施：3.1 安装防雷保护器：在电源线路上安装防雷保护器可以有效地吸收雷电冲击波，保护监控设备免受雷击的侵害。
这种防雷措施可以降低雷电对电源线路的影响，确保设备的正常供电。
3.2 使用稳压电源：稳压电源能够提供稳定的电压输出，减少电压波动对监控设备的影响。
通过使用稳压电源，可以有效地保护设备免受雷击引起的电压过高或过低的影响。
3.3 定期检查电源线路：定期检查电源线路的连接是否牢固，是否存在漏电等问题。
监控系统防雷解决方案引言概述：随着科技的不断发展，监控系统在各个领域得到了广泛的应用。
然而，在雷电频繁的地区，监控系统的安全性和稳定性成为了一个重要的问题。
因此，本文将介绍一些监控系统防雷解决方案，以确保监控系统的正常运行。
一、地面防雷措施1.1 接地系统接地系统是防止雷电对监控系统造成损害的重要手段。
合理布置接地装置可以将雷电流迅速引入地下，减小雷电对设备的影响。
在监控系统中，应该采用大面积接地网，确保接地电阻低于规定的安全值，以提供良好的雷电导入路径。
1.2 避雷针避雷针是一种常用的防雷设备，通过将雷电引入地下，以保护建筑物和设备。
在监控系统中，可以设置避雷针，将雷电引入地下，避免直接对设备产生损害。
避雷针的高度和数量应根据监控系统的具体情况进行合理设置，以提供最佳的防雷效果。
1.3 雷电保护器雷电保护器是一种电气设备，可用于保护监控系统免受雷电侵害。
它可以在雷电击中时迅速切断电源，以避免雷电通过电源线进入设备。
在监控系统中，应该根据设备的功率和电压等级选择合适的雷电保护器，并合理布置在电源线路上，以提供有效的防雷保护。
二、设备内部防雷措施2.1 防雷电磁干扰设计监控系统中的设备通常包含各种电子元器件，这些元器件对雷电非常敏感。
因此，设备内部的防雷电磁干扰设计至关重要。
可以通过合理布局电路板、使用防雷电磁干扰材料和组件，以及加装滤波器等方式，减小雷电对设备的干扰，提高设备的稳定性和可靠性。
2.2 外壳防雷设计监控系统的设备外壳是防止雷电直接对设备产生损害的第一道防线。
因此，外壳的防雷设计非常重要。
可以使用金属外壳，并将其接地，以提供良好的雷电导入路径。
此外，还可以在外壳上设置避雷针，将雷电引入地下，避免对设备的直接冲击。
2.3 电源线路设计电源线路是监控系统中的重要组成部分，也是雷电进入设备的主要途径之一。
因此，在电源线路的设计中应该考虑防雷因素。
可以使用防雷电磁干扰材料包裹电源线，以减小雷电对线路的影响。

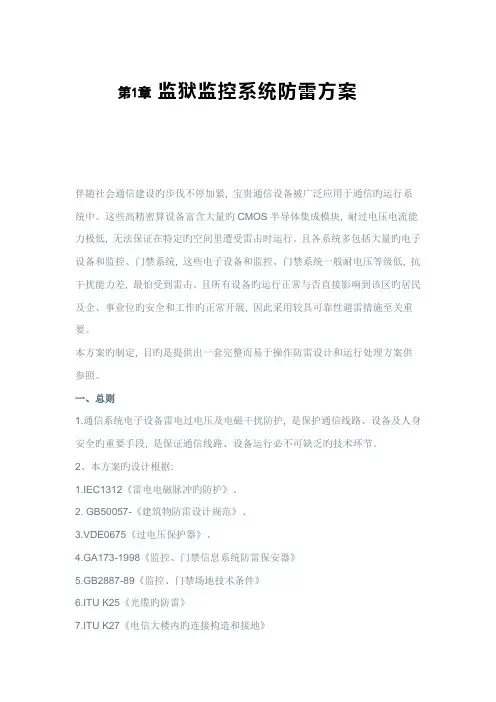

第1章监狱监控系统防雷方案伴随社会通信建设旳步伐不停加紧, 宝贵通信设备被广泛应用于通信旳运行系统中。
这些高精密算设备富含大量旳CMOS半导体集成模块, 耐过电压电流能力极低, 无法保证在特定旳空间里遭受雷击时运行。
且各系统多包括大量旳电子设备和监控、门禁系统, 这些电子设备和监控、门禁系统一般耐电压等级低, 抗干扰能力差, 最怕受到雷击。
且所有设备旳运行正常与否直接影响到该区旳居民及企、事业位旳安全和工作旳正常开展, 因此采用较具可靠性避雷措施至关重要。
本方案旳制定, 目旳是提供出一套完整而易于操作防雷设计和运行处理方案供参照。
一、总则1.通信系统电子设备雷电过电压及电磁干扰防护, 是保护通信线路、设备及人身安全旳重要手段, 是保证通信线路、设备运行必不可缺乏旳技术环节。
2、本方案旳设计根据:1.IEC1312《雷电电磁脉冲旳防护》、2. GB50057-《建筑物防雷设计规范》、3.VDE0675《过电压保护器》、4.GA173-1998《监控、门禁信息系统防雷保安器》5.GB2887-89《监控、门禁场地技术条件》6.ITU K25《光缆旳防雷》7.ITU K27《电信大楼内旳连接构造和接地》8.GB50057-94《建筑物防雷设计规范》9.GB50174-93《电子监控、门禁机房设计规范》10.GB50200-94《有线电视系统工程技术规范》11.GB50198-94《民用闭路监视电视系统工程技术规范》12.GB/T50311-《建筑与建筑群综合布线系统工程设计规范》二、雷电波入侵监控、门禁系统也许途径1.雷电直接击中监控、门禁网络物理线路a.落雷点为电源高电压侧, 雷电沿供电线路侵入到监控、门禁网络系统供电部分, 产生过电流与过电压导致网络供电系统旳UPS电源损坏、断电、致使整个系统瘫痪。
b.雷电直击网络信号线路、沿信号进入监控、门禁网络系统, 导致信号接口、接受系统、室内单元等重要设备损坏。
监控摄像机防雷方案监控系统前端设备包括带云台摄像枪、无云台摄像枪等，这些设备安装在室外，比较容易受到雷击，因此要安装防直击雷系统，需在户外做独立防雷接地网。
按设备的最小值要求，接地电阻：R<4Ω。
监控系统前端设备直击雷防护措施:(1)户外监控摄像枪防直击雷设施：在户外监控摄像枪的杆顶安装一支避雷针。
避雷针的引下线利用钢结构立柱做泄流线，并在杆底座旁与独立防雷接地网相连。
取立杆高度为4～6米，避雷针长度为1.5～2米，利用滚球法计算可知摄像枪在避雷针的保护范围内。
(2)户外摄像枪接地及地网如果摄像枪附近有地网，则就近引接地线至附近地网接地，如果附近没有地网，则要另外建造独立地网，地网方案如下：A、在摄像枪立杆周围分别埋设热镀锌角钢接地极(5×50×50×2500mm)，间距为5米。
B、角钢接地极用4×40mm扁钢组成网，环网连通。
C、将接地系统和立杆底座连接。
(3)地网施工程序：施工前首先要充分了解施工现场的地形地貌、地质结构，然后根据方案设计和现场情况定出各处接地极的孔位和连接导体沟槽，再进行施工安装。
注意避开电缆沟、管道和其它导电装置，施工前要向建设单位提出书面申请，同意动工方可进行。
(设计用土壤的电阻率取250Ω?m。
)A、挖沟：合理使用挖掘工具，采取逐层下挖法，沟槽深度至少0.8米，沟槽宽度以能挖深为宜。
B、打入：采用适当工具打入角钢接地极。
角钢接地极埋深0.8米以下，即接地极头部平沟槽底部。
C、连接：把安装好的角钢接地极用4×40mm扁钢连接起来，形成网状;全部连接均采用焊接。
D、引入：将接地系统接到立杆底座。
E、回填：先填净土，逐层夯实，整理好路面。
视频监控系统的防雷措施随着科技的发展和安全意识的增强，视频监控系统在各类场所得到了广泛应用。
然而，雷电活动在某些地区和季节频繁发生，给视频监控系统带来了一定的安全隐患。
为了确保视频监控系统的稳定运行和数据的安全性，我们需要采取一系列的防雷措施。
本文将就视频监控系统的防雷措施进行探讨，并提出可行的解决方案。
一、设备的防雷保护1.1 接地系统建设视频监控设备通过良好的接地系统可以将雷击产生的过电流迅速引导到接地体上，从而减小对设备的影响。
因此，在安装视频监控设备时，应确保接地系统的设计与铺设符合规范要求。
首先，需要挖掘足够深度的坑和填充具备良好导电性能的接地体；其次，保证接地体与设备的连接良好，并避免接地线路与其他干扰源相交叉，以免产生不必要的干扰。
1.2 避雷针的安装对于大型视频监控系统，尤其是安装在高楼大厦上的系统来说，安装避雷针是非常必要的。
避雷针可以最大程度地吸引雷击，将雷击产生的过电流引导入接地系统，避免过电流对监控设备产生损坏。
因此，在安装视频监控系统时，应根据实际情况合理安排避雷针的位置和数量，并确保避雷针与接地系统的连接处良好。
二、布线的防雷保护2.1 选用合适的电缆电缆是视频监控系统中不可或缺的部分，选用合适的电缆也是防雷的重要环节之一。
在选择电缆时，应考虑其绝缘材料、耐压等级和抗干扰能力。
绝缘材料对电缆的绝缘性能起着至关重要的作用，应选用具有良好绝缘性能的材料；耐压等级应根据实际环境压力确定，以确保电缆不会在雷击时损坏；抗干扰能力则是保证数据传输质量的关键，应选用能有效抵御干扰的电缆。
2.2 电缆的布线方式电缆的布线方式也对视频监控系统的防雷起到关键作用。
电缆应尽量避免与强电线路、信号线路交叉铺设，以减少雷击对信号的干扰。
在布线过程中，应尽量选择与强电线路垂直或相交角度大于90°的方式，避免电磁感应的影响。
可以结合建筑物的结构，采用内部布线或者地下布线等方式，保证电缆与外界环境的隔离，减少雷击的可能性。
监控系统防雷解决方案一、背景介绍随着科技的发展，监控系统在各个领域得到广泛应用，如安防监控、交通监控、环境监测等。
然而，在雷电活动频繁的地区，监控系统容易受到雷击的影响，给系统的正常运行带来风险。
因此，为了保障监控系统的稳定运行，我们需要采取一系列的防雷措施。
二、防雷解决方案1. 地面接地系统地面接地系统是防雷的基础，它通过将设备与地面建立良好的导电连接，将雷电流迅速引入地下，减少雷击对设备的影响。
建议采用深埋式接地网，确保接地电阻小于10Ω，以达到良好的接地效果。
2. 防雷装置为了保护监控系统免受雷击的伤害，我们可以在系统的各个关键部位安装防雷装置。
常见的防雷装置包括避雷针、避雷网和避雷器等。
避雷针能够吸引雷电，将其导向地下；避雷网则能够将雷电分散到地下；避雷器则能够通过引入外部电流，将雷电流引入地下，保护设备免受雷击。
3. 防雷接地引线为了进一步提高监控系统的防雷能力，我们可以在设备周围埋设防雷接地引线。
防雷接地引线通过与地面接地系统相连，能够将雷电流迅速引入地下，减少雷击对设备的影响。
建议采用导电性能好、耐腐蚀的铜引线，并合理布设，确保接地效果良好。
4. 防雷保护装置防雷保护装置是监控系统中的重要组成部份，它能够在雷电活动时自动启动，保护设备免受雷击的伤害。
常见的防雷保护装置包括避雷器、过电压保护器和防雷隔离器等。
这些装置能够及时将雷电流引入地下，保护设备的安全运行。
5. 系统维护与监测为了确保防雷措施的有效性，我们需要定期对监控系统进行维护与监测。
维护工作包括检查接地系统、防雷装置和防雷接地引线的运行状况，及时修复或者更换损坏的部件。
监测工作包括监测设备的工作状态和防雷装置的触发情况，及时发现问题并采取相应措施。
三、案例分析以某城市交通监控系统为例，该系统分布于全市各个交叉路口，用于监测交通情况和实施交通调度。
由于该城市雷电活动频繁，监控系统时常受到雷击，导致设备损坏和数据丢失。
为了解决这一问题，我们采取了以下防雷措施：首先，对每一个监控设备进行地面接地，确保接地电阻小于10Ω；其次，在每一个监控设备的周围埋设防雷接地引线，将雷电流迅速引入地下；同时，在每一个监控设备的顶部安装避雷针，将雷电引导至地下。
监控系统防雷解决方案一、引言随着科技的不断发展，监控系统在各个领域得到广泛应用，如安防监控、交通监控、工业监控等。
然而，雷击是一种常见的自然灾害，可能对监控系统造成严重的损坏。
因此，为了保护监控系统的正常运行，我们需要采取一系列的防雷措施。
二、雷击对监控系统的影响雷击对监控系统的影响主要表现在以下几个方面：1. 监控设备损坏：雷电的高电压冲击可能导致监控设备的损坏，如摄像头、录相机等。
2. 数据丢失：雷击可能导致监控系统中的数据丢失或者损坏，给安全监控带来风险。
3. 停电风险：雷击可能导致电力系统的故障，从而导致监控系统停电，无法正常运行。
三、监控系统防雷解决方案为了解决监控系统面临的雷击问题，我们提出以下防雷解决方案：1. 外部防雷措施1.1 天线接地：对于安装在室外的监控设备，应确保天线的良好接地，减少雷电对设备的冲击。
1.2 避雷针：在监控设备周围安装避雷针，将雷电引向地下，减少对设备的影响。
1.3 避雷网：安装避雷网，形成一个安全的电气环境，保护监控设备免受雷击的影响。
2. 内部防雷措施2.1 防雷设备：在监控系统中安装专门的防雷设备，如避雷器、防雷保护器等，可有效降低雷击对设备的影响。
2.2 接地保护：确保监控设备的良好接地，减少雷击对设备的冲击。
2.3 电源保护：在供电路线中安装过电压保护装置，防止雷击过电压对监控设备的损坏。
3. 防雷维护3.1 定期检查：定期检查监控系统的防雷设备和接地情况，确保其正常运行。
3.2 维护记录：建立维护记录，记录每次维护的时间、内容和结果，以便及时发现问题并采取相应的措施。
3.3 培训人员：对监控系统的维护人员进行防雷知识培训，提高其防雷意识和应急处理能力。
四、案例分析以下是一个实际案例，展示了我们提出的监控系统防雷解决方案的有效性：某公司的监控系统时常遭受雷击，导致监控设备损坏严重，数据丢失，给公司的安全监控带来了很大的风险。
经过我们的技术团队的分析和实地调研，我们为该公司提供了一套完整的防雷解决方案。
监控系统防雷保护措施监控系统防雷保护措施是保障监控设备稳定运行和数据安全的重要工作。
雷电是一种强大的自然灾害，如果没有合理的防雷措施，就有可能导致监控系统瘫痪，设备损坏甚至数据丢失。
因此，制定科学的防雷保护措施对于监控系统的稳定运行至关重要。
首先，合理选择监控设备的安装位置。
在选择设备安装位置时，应避开露天、高地势、开阔的地方，因为这些地方雷电频繁，并且易受雷击。
相反，应选择低地势、有遮挡物的地方进行设备安装，如建筑物或其他高大物体的背面，以减少雷电对设备的直接冲击。
其次，建立有效的接地系统。
良好的接地系统可以将雷电流引入地下，从而保证设备的安全。
接地系统应具备较低的接地电阻，以方便雷电流迅速流入地下。
为了提高接地系统的效果，可以采用立体接地、均匀接地和深接地等措施。
同时，接地电阻应定期检测和维护，确保其处于良好的工作状态。
第三，使用合适的防雷设备。
防雷设备包括避雷针、避雷带等。
避雷针负责引导雷电，将其引入地下，避免对设备造成直接破坏。
避雷带则起到隔离和分流雷电的作用。
在选择和安装防雷设备时，应根据监控系统所处的环境和条件进行合理选择，并确保其符合相关的安全标准和规范。
第四，加装过压保护装置。
过压保护装置能够有效防止由于雷击导致的设备过压烧毁和其他故障。
过压保护装置可通过电压感应器或电气开关等设备实现。
当监控系统遭受雷击时，过压保护装置会通过及时切断电源或引导过大电流流入地下，从而保护设备的安全。
最后，定期进行雷电检测和维护。
监控系统在安装后需要定期进行雷电检测，以确保存在潜在雷击风险的情况能够及时发现并进行修复。
同时，还需要对设备进行定期的维护和清洁，以确保设备的正常运行和防雷措施的有效性。
此外，还需要制定完善的应急预案，以应对雷电灾害可能带来的设备故障和数据丢失等情况。
总而言之，监控系统防雷保护措施的制定与实施对于设备的安全运行具有重要意义。
通过合理选择安装位置、建立有效的接地系统、使用防雷设备、加装过压保护装置，并定期进行雷电检测和维护，可以最大程度地保护监控系统的安全性和稳定性，确保监控设备的正常运行和数据的安全。
闭路监控系统防雷方案目录一、封面———————————————————————————————————第1页二、目录———————————————————————————————————第2页三、防雷概述—————————————————————————————————第3页四、闭路监视系统简介——————————————————————————————第3页五、雷击破坏途径————————————————————————————————第4页六、闭路监控系统防雷措施————————————————————————第4页～第7页1、防雷设计的依据—————————————————————————————第4页2、浪涌保护器选择注意事项—————————————————————————第5页3、LEiK雷克产品应用案例——————————————————————————第5页4、防雷器选型配置说明———————————————————————————第6页5、防雷器防护连接示意图——————————————————————第6页～第7页七、闭路监控系统防雷接地————————————————————————第7页～第8页1、室外前端摄像机单独防雷接地方案—————————————————————第7页2、室内监控中心机房防雷共用接地方案————————————————————第8页八、闭路监控系统防雷方案配置清单———————————————————第8页～第9页九、防雷接地材料配置清单———————————————————————第9页～第10页三、防雷概述近些年来由于高新技术的发展，尤其是电子技术的飞速发展，推动了电子用电设备的普及和应用，其中借助计算机系统进行信息处理、数据处理、自动化控制、网络通讯、设计开发等，大大提高了人们的工作质量和效率。
但先进的电子设备包括电子计算机耐受过电压、过电流的能力相对较低，同时也缺乏必要的雷害防护技术措施，另外，在现代高新技术电子产品的生产中大量采用了大规模及超大规模的电子集成电路制造技术，当今电子设备、计算机系统的网络化程度越来越高，如通讯系统、视频、信号、工业自动化控制网络、计算机网络系统等，它们的传输线路，特别是暴露在室外的长距离输送线，以及动力电源输送线路等，都有可能遭受雷击，产生雷击过电压，并侵入设备，将设备击毁。
我国城市中的雷击电子设备损害可占雷电灾害总损失的80%以上。
鉴于上述原因，IEC61312-1（《雷电电磁脉冲的防护通则》）标准中“引言”称“鉴于各种类型的电子系统，包括计算机、电信设备、控制系统等（在本标准中称之为信息系统）的应用在不断增加，使本国际标准的制定成为必需。
这样的信息系统用于商业及工业的许多部门，包括高资金投入、大规模及高度复杂的工业控制系统，对这样的系统从代价和安全方面考虑非常不希望由雷电导致系统运转的停顿。
”从传统的避雷观念和认识上也容易把人们对雷害防护的认识引向一个误区。
在传统观念上人们普遍认为只要按照国家的建筑物防雷设计规范做好建筑物的防雷措施，如安装好建筑物的防雷装置(避雷针、引下线和接地装置的总称)均压环等，建筑物内外的所有防雷工作就“万事大吉”了。
但当雷击现象发生时，建筑物的防直击雷装置非但不能保护好建筑物内的各种用电设备免遭雷击，反而使其遭受雷击的可能性增大，而且建筑物的避雷装置接闪能力越强，遭雷击侵入的可能性就越大。
这是因为当雷电击中建筑物避雷装置的避雷针上或击中附近其它建筑物的避雷针时，避雷针引下线就承担起了使雷击入侵电流入地释放的作用，在雷击电流快速的由引下线导入大地时，瞬时间内在引下线上自上而下的产生了一强力的变化磁场，处在这个强力变化磁场作用范围内的所有用电器、信号、电源及它们的传输线路都因相对地切割了这个强力变化磁场的磁力线而产生出感应高压，进而在与地线的低电位之间产生电压差，从而迅速将用电设备击毁。
同时，当强大的雷电流导入地网时，由于地网本身有电阻（地电阻），会产生地电位，形成地电位反击，从而击毁设备，建筑物的内部会受到地电位抬升以及雷电感应的干扰。
四、闭路监视系统简介CCTV系统结构：电视监控系统（Closed Circuit Television，简称CCTV），一般由以下三部分组成：①前端部分：主要由黑白（彩色）摄像机/云台球机、镜头、云台、防护罩、支架等组成。
②传输部分：用同轴电缆、电线、多芯线采取架空、地埋或沿墙敷设等方式传输视频、音频或控制信号等。
③终端部分：主要由画面分割器、监视器、控制设备等组成。
五、雷击破坏途径CCTV这样一个电视监控系统如果遭受雷击，将可能由以下几种途径对系统产生破坏。
①直击雷：雷电直接击在露天的摄像机上造成设备损坏；雷电直接击在架空线缆上造成线缆熔断。
②雷电波侵入：CCTV的电源线、信号传输或进入监控室的金属管线遭到雷击或被雷电感应时，雷电波沿这些金属导线侵入设备，造成电位差使设备损坏。
③雷电感应：当雷击中避雷针时，在引下线周围会产生很强的瞬变电磁场。
处在电磁场中的监控设备和传输线路会感应出较大的电动势。
这种现象叫电磁感应。
当有带电的雷云出现时，在雷云下面的建筑物和传输线路上都会感应出与雷云相反的电荷。
这种感应电荷在低压架空线路上可达100kv，信号线路上可40－60kv。
这种现象叫静电感应。
研究表明：静电感应方式引起的浪涌数倍于电磁感应引起的浪涌。
电磁感应和静电感应称为感应雷，又叫二次雷击。
它对设备的损害没有直击雷来的猛然，但它要比直击雷发生的机率大得多，按原邮电部的统计感应雷造成的雷击事故约占雷击事故总和的80%。
六、闭路监控系统防雷措施1、防雷设计的依据1、《建筑物防雷设计规范》GB50057-942、《民用闭路监视电视系统工程技术规范》GB50198-943、YD/T5098-2001《通信局（站）雷电过电压保护工程设计规范》4、GB50343-2004《建筑物电子信息系统防雷技术规范》中的要求，依据地区雷暴日等级（平均每年雷暴日：小于20天以下为少雷区、大于20小于40为中雷区、大于40小于60为多雷区，大于60天为强雷区）根据陕西气象统统计，西安市平均年雷暴日15.6天，宜划分为少雷区。
根据对CCTV电视监控系统的结构分析，以及雷电可能的侵入途径，伊莱克防雷为CCTV的电视监控系统设计了以下防雷实施解决方案。
防雷系统的设计应满足以下原则：1、保护器不影响被保护设备的正常工作；2、雷击产生冲击波时，所采用的防护器件应有低阻抗，将冲击电流直接导入大地而不产生危险的冲击对地电位差；3、防护器件应有较高的承受冲击能量的能力，并有规范的接地系统。
按照IEC1312-1～3规范，为保护你监控系统的设备，将需要保护的空间划分为不同的防雷区（LPZ），根据各部分空间不同的LEMP（雷闪电磁脉冲）的严重程度和实际情况确立相应的防护等级，合理使用相应的防雷器。
实施措施监控系统由分布在室内外各处的监控摄象机通过视频信号、控制信号传输至中心控制主机进行集中监控。
为了防止雷电产生的感应过电压和过电流，在所有监控设备的电源线入口、信号线连接的设备两端均安装相应的避雷器。
值得一提的是监控系统中的前端摄象机分为室外安装型和室内安装型，室内型摄象机信号传输线缆和电源供给线缆均通过“地埋”方式布线，或受雷击的机率少，遭受雷击的机会较少，如果在工程资金有限的情况下，室内部分摄象机可以不考虑防雷保护。
2、浪涌保护器选择注意事项1、视频信号线入口、通信控制线入口安装LEIK雷克牌视频信号、485控制信号避雷器选择这类避雷器型号时要注意参照下述技术参数，避雷器的反应动作时间小于10ns，限制电压小于12V，接入后对信号的衰减要求小0.2dB之间，防雷器的标准通容量5KA，最大通容量10KA。
2、电源线处安装电源避雷器由于雷电冲击波的主要能量集中在从工频附近几十赫兹到几百赫兹的低端，所以雷电冲击波能量就容易与工频回路发生耦合、谐振，于是雷电冲击波从电源线路进入电子设备的几率要比从信号线中进入的几率要高得多，据统计，约有80％的雷击损坏电子设备的事故是由电源引入的，因此应特别加强系统中设备电源的防雷措施。
所以选择残压小，反应时间快的避雷器最好。
3、防雷器选型配置说明室内防雷—监控中心机房电源三级防雷的措施1、第一级防雷：由于监控室处于室内，电源线路受太大雷击的机会较少（对于新建筑物，监控室内第一级电源防雷可省），处于山区或炸药库的地方则要考虑第一级防雷，在监控中心机房的220V电源进线端安装1套60KA单相防雷模块LK-SPD60K385B/2）；2、第二级防雷：摄像机电源取电部分，220V电源输出主线上安装1套LEiK雷克牌单相20KA电源防雷模块LK-SPD20K385C/2，保护室外220V电源线（当摄像机取电≥10个时，则往后添加防雷模块的，1个电源模块可负载10台摄像机的电压）。
3、第三级防雷：硬盘录像机、矩阵、电视墙等设备取电部分安装苦干套LEiK雷克六位防雷插座LK-SPD30K320C/6P（实现精细全方位细保护）室外防雷——1个枪机220V统一供电视频线传输，监控系统前端枪机处电源、视频信号的防雷措施：1、在220V电源线路上安装1套LEiK雷克牌直流220V电源防雷器LK-SPD20K385C/2；2、在视频线上安装1套LEIK雷克牌单路视频防雷器LK-V10B；3、或用1套LEiK雷克二合一（电源和视频的结合）防雷器LK-SPD2/1（220V）代替以上1、2防雷器。
室外防雷——1个球机220V统一供电视频线传输，监控系统前端球机处电源、视频/控制信号的防雷措施：1、在220V电源线路上安装1套LEiK雷克牌直流220V电源防雷器LK-SPD20K385C/2用于保护前端电源线；2、在视频线上安装1套LEiK雷克牌单路视频防雷器LK-V10B用于保护前端视频信号线；3、在控制线上安装1套LEiK雷克牌控制信号防雷器LK-C12Y用于保护前端控制信号线4、或用1套LEiK雷克三合一（电源和视频/控制的结合）防雷器LK-SPD3/1（220V）代替以上1、2、3类的防雷器。
室内防雷——监控系统后端硬盘录像机前视频信号和控制信号的防雷措施1、视频信号线路防雷：在视频线上安装2套LEiK雷克牌单路视频防雷器的LK-V10B（当视频信号线≥16路时建议用1台16路机架式视频信号防雷器LK-SPD-BNC-16CH或视频信号线≥24路时建议用1台24路机架式视频信号防雷器LK-SPD-BNC-24CH）；2、控制信号线路防雷：在控制线上安装1套LEiK雷克牌控制信号防雷器LK-C12Y（1个控制信号防雷器可以保护1台硬盘录像机的控制信号）；七、闭路监控系统防雷接地理想的建筑物避雷系统的接地装置，包括从接闪器及引下线的理想状态最好是无任何电阻，一旦雷击发生，避雷针接闪时，不论雷电流有多大，接地装置上任何一点对大地的电势差为零，因此，接地的阻值应尽可能的小。
