平面机构的自由度解析

平面机构的自由度与运动分析一、平面机构的自由度平面机构是指机构中的构件只能在一个平面内运动的机构，它由多个连接杆、转动副和滑动副组成。

平面机构的自由度是指机构中能够独立变换位置的最小的连接杆数目，也可以理解为机构中独立的变量的数量。

对于平面机构，其自由度可以通过以下公式计算：自由度=3n-2j-h其中，n表示连接杆的数量，j表示驱动链的数量，h表示外部约束的数量。

根据上述公式可以看出，自由度与平面机构中连接杆的数量和驱动链和外部约束的数量有关。

连接杆的数量越多，机构的自由度就越大，可以实现更复杂的运动。

驱动链的数量越多，机构中的动力驱动器越多，自由度就越小，机构的运动变得更加确定。

外部约束的数量越多，机构中的约束条件就越多，自由度就越小，机构的运动也会变得更加确定。

二、平面机构的运动分析1.闭合链和链架分析：首先需要确定机构中的闭合链和链架，闭合链是指机构中连接杆形成一个封闭的回路，闭合链中的连接杆数目应该为n 或n-1，n是机构中的连接杆数量。

链架是指机构中的连接杆形成一个开放的链路。

通过分析闭合链和链架中的链接关系和约束条件，可以确定机构中构件的位置和运动方式。

2.位置和速度分析：根据机构的连接杆的长度和角度，可以通过几何方法或代数方法确定机构中构件的位置和速度分量。

通过分析连接杆的长度和角度的变化规律，可以推导出机构中构件的位置和速度随时间的变化关系。

3.加速度和动力学分析：根据机构中各个构件的位置和速度，可以通过几何方法或动力学方法计算构件的加速度和动力学特性。

通过分析机构中构件的加速度和动力学特性，可以确定机构中构件的运动稳定性和质量分布。

4.动力分析：对于需要携带负载或进行力学传动的机构，需要进行动力学分析，确定机构中各个构件的受力和承载能力。

通过分析机构中构件的受力情况，可以确定机构的设计参数和强度要求。

总结起来，平面机构的自由度与运动分析是确定机构中构件位置和运动状态的重要方法，通过分析机构中的闭合链和链架、构件的位置和速度、加速度和动力学特性，可以确定机构的运动方式和特性，为机构的设计和优化提供依据。

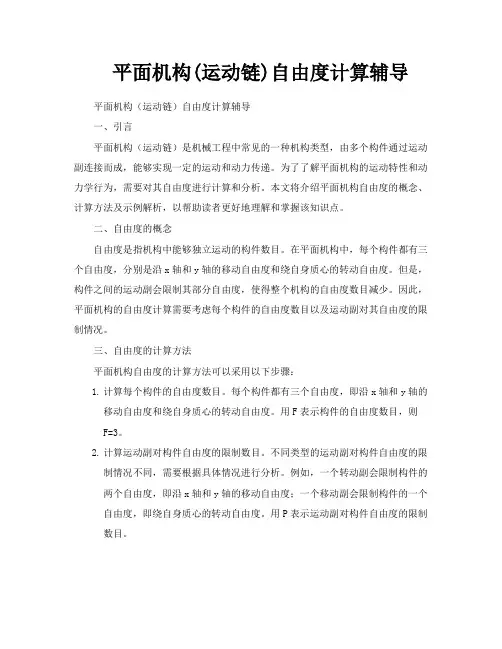

平面机构(运动链)自由度计算辅导平面机构（运动链）自由度计算辅导一、引言平面机构（运动链）是机械工程中常见的一种机构类型，由多个构件通过运动副连接而成，能够实现一定的运动和动力传递。

为了了解平面机构的运动特性和动力学行为，需要对其自由度进行计算和分析。

本文将介绍平面机构自由度的概念、计算方法及示例解析，以帮助读者更好地理解和掌握该知识点。

二、自由度的概念自由度是指机构中能够独立运动的构件数目。

在平面机构中，每个构件都有三个自由度，分别是沿x轴和y轴的移动自由度和绕自身质心的转动自由度。

但是，构件之间的运动副会限制其部分自由度，使得整个机构的自由度数目减少。

因此，平面机构的自由度计算需要考虑每个构件的自由度数目以及运动副对其自由度的限制情况。

三、自由度的计算方法平面机构自由度的计算方法可以采用以下步骤：1.计算每个构件的自由度数目。

每个构件都有三个自由度，即沿x轴和y轴的移动自由度和绕自身质心的转动自由度。

用F表示构件的自由度数目，则F=3。

2.计算运动副对构件自由度的限制数目。

不同类型的运动副对构件自由度的限制情况不同，需要根据具体情况进行分析。

例如，一个转动副会限制构件的两个自由度，即沿x轴和y轴的移动自由度；一个移动副会限制构件的一个自由度，即绕自身质心的转动自由度。

用P表示运动副对构件自由度的限制数目。

3.计算机构的自由度数目。

机构的自由度数目等于所有构件的自由度数目之和减去所有运动副对构件自由度的限制数目之和。

用F0表示机构的自由度数目，则F0=3n-P，其中n为构件数目。

四、示例解析（请在此处插入图片）首先，我们可以计算每个构件的自由度数目。

构件1、2、3和4各有三个自由度，即F=3。

接下来，我们可以计算运动副对构件自由度的限制数目。

转动副A、B、C和D 各限制了两个构件的移动自由度，即P=8。

移动副E限制了构件4的一个转动自由度，即P=9。

最后，我们可以计算机构的自由度数目。

该机构共有4个构件和9个运动副，则F0=3×4-9=3。

平面机构自由度计算及结构分析在机械工程领域，平面机构是由一系列连接件和铰链组成的机械系统，在平面内进行运动。

平面机构的自由度指的是机构能够独立移动的自由度数量。

自由度的计算及结构分析是设计和优化机构的重要环节，下面将详细介绍平面机构自由度的计算及结构分析方法。

1.平面机构自由度计算的基本原理平面机构中常见的连接件包括滑动副、铰链副和齿轮副等。

根据这些连接件的类型和数量，可以确定机构的格式方程。

例如，如果机构中有n个滑动副，则格式方程的数量为2n，因为每个滑动副有两个约束方程（平移约束和转动约束）。

同样地，如果机构中有m个铰链副，则格式方程的数量为m。

确定格式方程后，我们需要计算机构的独立运动方程数量。

独立运动方程描述了机构中各连接件之间的相对运动关系。

对于平面机构，独立运动方程的数量等于机构中的自由度数量。

通过求解格式方程和独立运动方程，我们可以得到平面机构的总约束方程数量。

然后，通过公式自由度=3n-总约束方程数量，可以计算机构的自由度数量。

2.平面机构自由度计算方法（1）基于迎接方式的计算方法这是一种基本的自由度计算方法，其思想是通过分析机构中两个相邻部件之间的约束关系来计算自由度数量。

首先，确定机构的基本框架，并标记出机构的连杆、滑块等部件。

然后，根据机构的连杆相邻部件之间的连接方式和铰链类型，确定相邻部件之间的约束关系。

对于滑块，如果其只能实现平移运动，则约束数量为2；如果可以实现平移和转动，则约束数量为3、类似地，对于连杆，如果只能实现转动运动，则约束数量为1；如果可以实现平移和转动，则约束数量为2在计算约束数量时，需要注意对于普通铰链，其约束数量为2；对于直线铰链，其约束数量为1；对于齿轮铰链，其约束数量为0。

通过统计各部件之间的约束数量，可以得到机构的自由度数量。

（2）利用虚位移法的计算方法虚位移法是一种准确且广泛应用的方法，用于计算机构的自由度数量。

这种方法基于贝努利-克洛福特定理，即机构中任意一点的虚位移应符合约束条件。

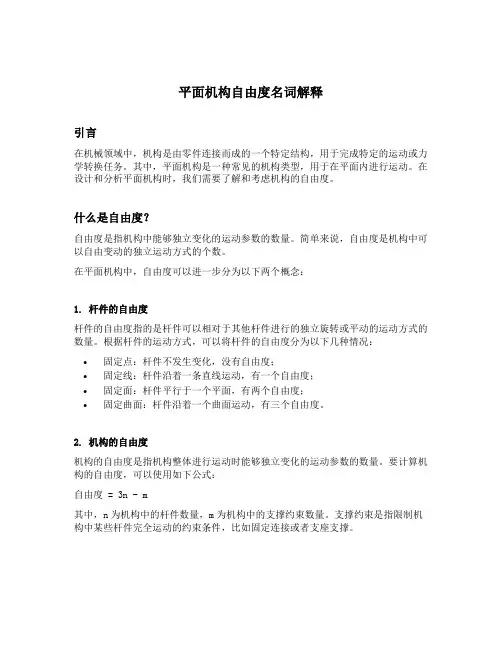

平面机构自由度名词解释引言在机械领域中，机构是由零件连接而成的一个特定结构，用于完成特定的运动或力学转换任务。

其中，平面机构是一种常见的机构类型，用于在平面内进行运动。

在设计和分析平面机构时，我们需要了解和考虑机构的自由度。

什么是自由度？自由度是指机构中能够独立变化的运动参数的数量。

简单来说，自由度是机构中可以自由变动的独立运动方式的个数。

在平面机构中，自由度可以进一步分为以下两个概念：1. 杆件的自由度杆件的自由度指的是杆件可以相对于其他杆件进行的独立旋转或平动的运动方式的数量。

根据杆件的运动方式，可以将杆件的自由度分为以下几种情况：•固定点：杆件不发生变化，没有自由度；•固定线：杆件沿着一条直线运动，有一个自由度；•固定面：杆件平行于一个平面，有两个自由度；•固定曲面：杆件沿着一个曲面运动，有三个自由度。

2. 机构的自由度机构的自由度是指机构整体进行运动时能够独立变化的运动参数的数量。

要计算机构的自由度，可以使用如下公式：自由度 = 3n - m其中，n为机构中的杆件数量，m为机构中的支撑约束数量。

支撑约束是指限制机构中某些杆件完全运动的约束条件，比如固定连接或者支座支撑。

平面机构的自由度计算平面机构是指所有的零件都位于同一平面内的机构。

在计算平面机构的自由度时，可以按照以下步骤进行：步骤1：确定杆件数量首先，我们需要确定平面机构中的杆件数量。

杆件是平面机构中传递力和实现运动的关键组成部分。

步骤2：确定支撑约束数量接下来，我们需要确定平面机构中的支撑约束数量。

支撑约束可以是固定连接或者支座支撑。

步骤3：计算自由度根据上述提到的公式，我们可以计算平面机构的自由度。

将杆件数量和支撑约束数量代入公式中，即可得到平面机构的自由度。

平面机构的应用自由度在平面机构的设计和分析中起着重要的作用。

了解平面机构的自由度可以帮助工程师理解机构的运动特性，从而更好地设计和优化机构。

平面机构广泛应用于各个领域，例如机械工程、汽车工程、航空航天工程等。

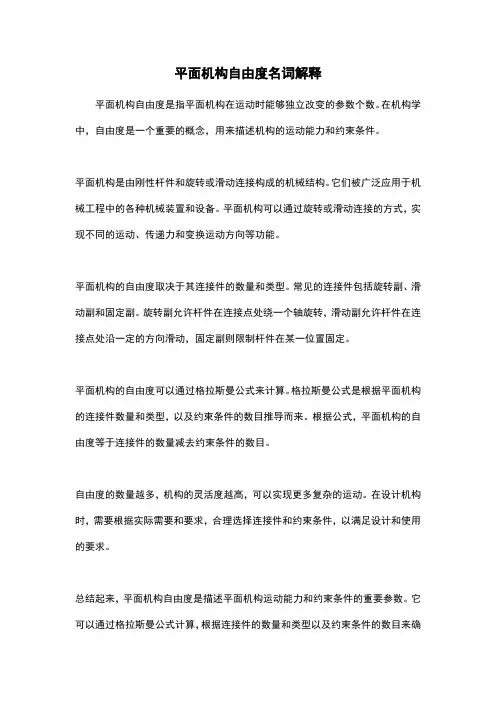

平面机构自由度名词解释
平面机构自由度是指平面机构在运动时能够独立改变的参数个数。

在机构学中，自由度是一个重要的概念，用来描述机构的运动能力和约束条件。

平面机构是由刚性杆件和旋转或滑动连接构成的机械结构。

它们被广泛应用于机械工程中的各种机械装置和设备。

平面机构可以通过旋转或滑动连接的方式，实现不同的运动、传递力和变换运动方向等功能。

平面机构的自由度取决于其连接件的数量和类型。

常见的连接件包括旋转副、滑动副和固定副。

旋转副允许杆件在连接点处绕一个轴旋转，滑动副允许杆件在连接点处沿一定的方向滑动，固定副则限制杆件在某一位置固定。

平面机构的自由度可以通过格拉斯曼公式来计算。

格拉斯曼公式是根据平面机构的连接件数量和类型，以及约束条件的数目推导而来。

根据公式，平面机构的自由度等于连接件的数量减去约束条件的数目。

自由度的数量越多，机构的灵活度越高，可以实现更多复杂的运动。

在设计机构时，需要根据实际需要和要求，合理选择连接件和约束条件，以满足设计和使用的要求。

总结起来，平面机构自由度是描述平面机构运动能力和约束条件的重要参数。

它可以通过格拉斯曼公式计算，根据连接件的数量和类型以及约束条件的数目来确
定。

了解和掌握机构的自由度，有助于设计和分析平面机构的运动特性和功能，提高机构的设计效率和性能。

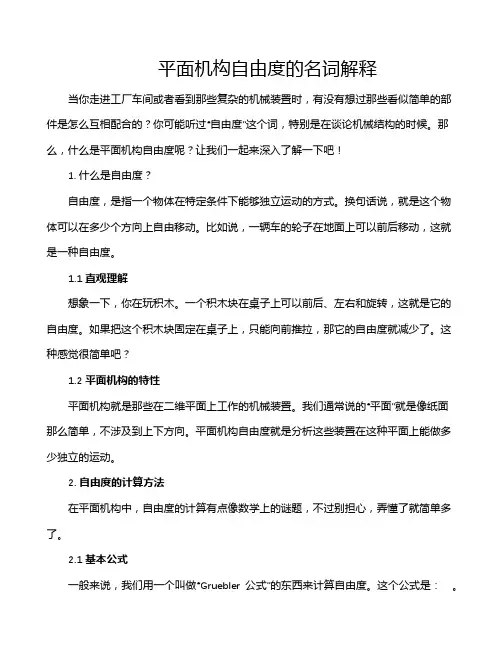

平面机构自由度的名词解释当你走进工厂车间或者看到那些复杂的机械装置时，有没有想过那些看似简单的部件是怎么互相配合的？你可能听过“自由度”这个词，特别是在谈论机械结构的时候。

那么，什么是平面机构自由度呢？让我们一起来深入了解一下吧！1. 什么是自由度？自由度，是指一个物体在特定条件下能够独立运动的方式。

换句话说，就是这个物体可以在多少个方向上自由移动。

比如说，一辆车的轮子在地面上可以前后移动，这就是一种自由度。

1.1 直观理解想象一下，你在玩积木。

一个积木块在桌子上可以前后、左右和旋转，这就是它的自由度。

如果把这个积木块固定在桌子上，只能向前推拉，那它的自由度就减少了。

这种感觉很简单吧？1.2 平面机构的特性平面机构就是那些在二维平面上工作的机械装置。

我们通常说的“平面”就是像纸面那么简单，不涉及到上下方向。

平面机构自由度就是分析这些装置在这种平面上能做多少独立的运动。

2. 自由度的计算方法在平面机构中，自由度的计算有点像数学上的谜题，不过别担心，弄懂了就简单多了。

2.1 基本公式一般来说，我们用一个叫做“Grueb ler公式”的东西来计算自由度。

这个公式是：。

[ F = 3(n1) 2j r ] 。

其中，( n ) 是机构中各个部件的数量，( j ) 是这些部件之间的连接数量，而 ( r ) 是这些连接的约束数量。

2.2 公式应用示例比如，假设你有一个简单的四连杆机构。

这个机构有4个连杆和4个关节。

通过公式计算，自由度就是：。

[ F = 3(41) 2 times 4 0 = 3 ] 。

所以，这个机构在平面上有3个自由度。

3. 自由度的实际应用自由度在实际机械设计中非常重要。

它决定了你的机械装置能有多灵活，能完成多复杂的运动。

理解自由度可以帮助我们设计更高效、更精准的机械装置。

3.1 实际例子比如，机械手臂的设计就是一个很好的例子。

每个关节的自由度都决定了机械手臂的灵活性。

多一点自由度，机械手臂就能做更多复杂的操作。

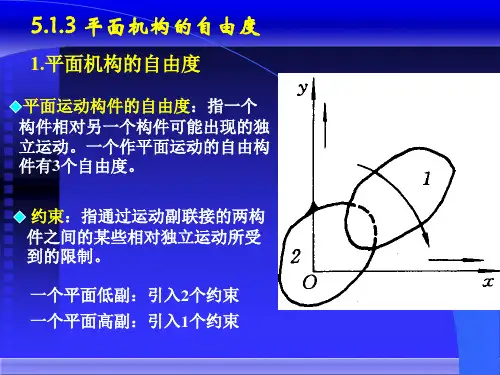

平面机构的自由度一、平面机构的自由度计算1、自由度作平面运动的构件相对于指定参考系所具有的独立运动的数目，称为构件的自由度。

任一作平面运动的自由构件有三个独立的运动，如图1-1所示xoy坐标系中，构件具有沿x轴和y的移动，以及绕任一垂直于xoy平面的轴线A的转动，因此作平面运动的自由构件有三个自由度。

2、约束当两构件组成运动副后，他们之间的某些相对运动受到限制，这种对于相对运动所加的限制称为约束。

每加一个约束，自由构件便失去一个自由度，运动副的约束数目和约束特点，取决于运动副的形式。

当两构件组成平面转动1-1副时，两构件间便只具有一个独立的相对转动；当两构件组成平面移动副时，两构件间便只具有一个独立的相对移动。

因此，平面低副实际引入两个约束，保留了一个自由度。

两构件组成高副时，实际引入了一个约束，保留了两个自由度。

3、机构自由度的计算设一个平面机构由N个构件组成，其中必有一个构件为机架，则活动构件数为n=N-1。

他们在未组成运动副之前，共有3n个自由度，用运动副连接后便引入了约束，减少了自由度。

若机构中共有P L个低副，P H个高副，则平面机构的自由度F的计算公式为：F=3n-2P L-P H二、平面机构自由度计算的注意事项1、复合铰链两个以上的构件在同一处以同轴线的转动副相连，称为复合铰链。

图1-2所示为三个构件在A点形成复合铰链，从侧视图可见，这三个构件实际上组成了轴线重合的两个转动副，而不是一个转动副。

一般的，k个构件形成复合铰链具有（k-1）个转动副，计算自由度时应注意找出复合铰链。

例如图1-3所示直线机构中，A,B,D,E四点均为由三个构件组成的复合铰链，每处有两个转动副。

因此，改机构n=7, P L=10, P H=0,其自由度F=3×7-2×10-0=1。

1-2 1-32、局部自由度与机构运动无关构件的独立运动称为局部自由度。

在计算机构自由度时，局部自由度应略去不计。

Internal Combustion Engine&Parts1问题的提出在处理含齿轮副的平面机构时，并不能把所有的齿轮副都看作是一个高副，如果习惯性把齿轮副当作一个高副，会出现计算错误，下面通过举例来说明。

对图1进行自由度分析：该机构是有确定运动的，所以它的实际自由度应为1，如果把两个齿轮副都当作一个高副，计算出自由度为2，显然是错误的。

其实，齿条3和齿轮2之间齿轮副为两个高副；椭圆齿轮1、2之间齿轮副为一个高副。

F=3×4-2×4-2-1=12问题的解决许多参考文献中给出，当两啮合齿轮为无侧隙啮合时为两个高副，当两齿轮为有侧隙啮合时为一个高副。

如何判断所给平面机构中齿轮啮合是有侧隙啮合还是无侧隙啮合成为重中之重。

齿轮在装配时，按标准中心距安装时，理论上都是按无侧隙啮合，但在实际安装时，为了避免出现卡死现象，也方便润滑，所以一般齿轮安装都按有侧隙啮合，中心距大于标准中心距。

因此，在两齿轮位置分别被固定时，中心距不可以变化，齿轮为有侧隙啮合。

这种情况比较常见，如图2（a）齿轮1、2被机架约束，此时齿轮副为一个高副。

也有一些齿轮齿条安装时位置未固定，齿轮或齿条由于重力与其形成齿轮副的另一构件啮合，这时考虑重力作用，齿轮中心距为标准中心距，齿轮为无侧隙啮合。

如图2（b）所示，齿轮2位置未固定，齿轮1、2中心距可变化，此时齿轮副为两个高副。

3方法的验证下面再举数例，进一步对上述方法进行说明和验证。
