《模拟电子技术》模拟试题一一、填空题:(每空1分共40分)6、单极型晶体管又称为场效应(MOS)管。
其导电沟道分有N沟道和P沟道。
7、稳压管是一种特殊物质制造的面接触型硅晶体二极管,正常工作应在特性曲线的反向击穿区。
8、MOS管在不使用时应避免栅极悬空,务必将各电极短接。
1、PN结正偏时(导通),反偏时(截止),所以PN结具有(单向)导电性。
2、漂移电流是(反向)电流,它由(少数)载流子形成,其大小与(温度)有关,而与外加电压(无关)。
3、所谓理想二极管,就是当其正偏时,结电阻为(零),等效成一条直线;当其反偏时,结电阻为(无穷大),等效成断开;4、三极管是(电流)控制元件,场效应管是(电压)控制元件。
5、三极管具有放大作用外部电压条件是发射结(正偏),集电结(反偏)。
6、当温度升高时,晶体三极管集电极电流Ic(增加),发射结压降(减小)。
7、三极管放大电路共有三种组态分别是(共射极)、(共集电极)、(共基极)放大电路。
11、差分放大电路输入端加上大小相等、极性相同的两个信号,称为(共模)信号,而加上大小相等、极性相反的两个信号,称为(差模)信号。
12、为了消除乙类互补功率放大器输出波形的(交越)失真,而采用(甲乙)类互补功率放大器。
14、共集电极放大电路具有电压放大倍数(小于近似等于一),输入电阻(大),输出电阻(小)等特点,所以常用在输入级,输出级或缓冲级。
15、差分放大电路能够抑制(零点)漂移,也称(温度)漂移,所以它广泛应用于(集成)电路中。
16、用待传输的低频信号去改变高频信号的幅度称为(调幅),未被调制的高频信号是运载信息的工具,称为(载波信号)。
1、在时间上和数值上均作连续变化的电信号称为模拟信号;在时间上和数值上离散的信号叫做数字信号。
2、数字电路中,输入信号和输出信号之间的关系是逻辑关系,所以数字电路也称为逻辑电路。
在逻辑关系中,最基本的关系是与逻辑、或逻辑和非逻辑。
4、用来表示各种计数制数码个数的数称为基数,同一数码在不同数位所代表的位权不同。
一、填空1.杂质半导体分为N型和P型两种类型。
2.在下述电路中,能使二极管导通的电路是a。
3.在电路管、Ve=0.6V、Vc=5V,则该三极管处于放大工作状态。
4.衡量双极型三极管放大能力的参数是β,衡量其温度稳定性的参数是__I CBO ___。
5.N沟道J型FET工作在恒流区的条件是_u ds>U GS(OFF)__,它的截止条件为__ u Gs≤U GS(OFF)__。
6.在基本OCL功放电路中,设电源电压为±15V,负载电阻R L=8Ω,则理想情况最大输出功率为_ 14.06 _ W,理想效率为78.5%_。
7.在集成电路中广泛采用的恒流源电路,在实际电路中,经常作为偏置电路和有源负载广泛使用。
8.通用型集成运放的输入级一般采用_差分放大电路_电路,其主要目的是抑制0点漂移。
9.为了稳定放大电路的静态工作点,可以引入直流负反馈_,为了稳定放大倍数应引人__交流负反馈_。
10.正弦波振荡电路就是一个没有输入信号的带选频网络的正反馈放大电路。
要使正弦波振荡电路产生持续振荡,必须满足的振幅平衡条件是_∣AF∣=1_,相位平衡条件是_ΦA+ΦF =0_。
11.在放大电路的设计中,主要引入_负__反馈以改善放大电路的性能。
此外,利用这种反馈,还可增加增益的恒定性,减少非线性失真,抑制噪声,扩展频带以及控制输入和输出阻抗,所有这些性能的改善是以牺牲_放大倍数__为代价的。
11.N型半导体是在单晶硅中掺入五价的微量元素而形成的,多数载流子是自由电子,少数载流子是空穴。
12.半导体PN结具有单相导电性特性。
13.在常温下,硅二极管的开启电压约为0.5 V,锗二极管的开启电压约为0.1 V,14.晶体三极管基本放大电路有共射极、共集电极和共基极三种组态。
15.在差动式放大电路中,差模输入信号等于两个输人端信号的_之差_;共模输入信号等于两个输入信号的__和的一半_。
16.设计一个负反馈放大电路,若要稳定输出电压,应引入电压负反馈;若要稳定输出电流,应引入电流负反馈;若要增加输入电阻,应引入串联负反馈。
期末模拟试卷一答案课程名称:模拟电子技术基础一、选择题1. 在保持二极管反向电压不变的条件下,二极管的反向电流随温度升高而____。
A 、增大 ,B 、减小,C 、不变 答案:A2. 在N 型半导体中,空穴浓度____电子浓度。
A 、大于,B 、小于 ,C 、等于 答案:B3. 直接耦合与变压器耦合多级放大电路之间主要不同点是⎽⎽⎽⎽。
A 、所放大的信号不同,B 、交流通路不同,C 、直流通路不同 答案:C4. 在长尾式的差分放大电路中,Re 对__有负反馈作用。
A 、差模信号,B 、共模信号,C 、任意信号 答案:B5. 用直流电压表测出UCE ≈VCC ,可能是因为_____。
A 、CC V 过大 , B 、c R 开路, C 、b R 开路, D 、β 过大答案:C6. 已知图中二极管的反向击穿电压为100V ,测得I =1μA 。
当R 从10Ωk 减小至5Ωk 时,I 将____。
A 、 为2μA 左右,B 、为0.5μA 左右,C 、变化不大,D 、远大于2μA 答案:C7.测得某NPN型晶体管3个电极的电位分别为UB=1V,UE=0.3V,UC=3V,则此晶体管工作在____状态。
A.截止B.饱和C.放大 D. 开关答案:C8. 差动放大电路的主要特点是____。
A. 放大差模信号,抑制共模信号;B. 既放大差模信号,又放大共模信号;C. 放大共模信号,抑制差模信号;D. 既抑制差模信号,又抑制共模信号。
答案:A9.互补输出级采用射极输出方式是为了使____。
A. 电压放大倍数高B. 输出电流小C. 输出电阻增大D. 带负载能力强答案:D10.集成运放电路采用直接耦合方式是因为____。
A. 可获得较高增益B. 可使温漂变小C. 在集成工艺中难于制造大电容D. 可以增大输入电阻答案:C11、利用正反馈产生正弦波振荡的电路,其组成主要是____。
A、放大电路、反馈网络B、放大电路、反馈网络、选频网络C、放大电路、反馈网络、稳频网络答案:B13、分别指出下列传递函数表达式各表示哪一种滤波电路(A、低通,B、高通,C、带通,D、带阻,E、全通)。

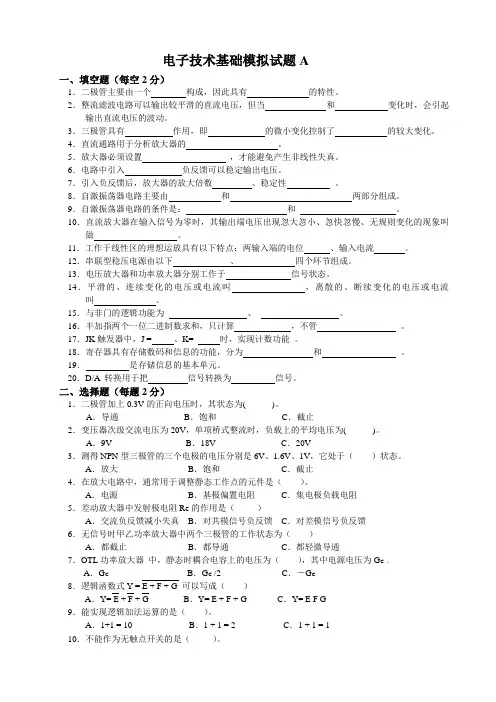

电子技术基础模拟试题A一、填空题(每空2分)1.二极管主要由一个构成,因此具有的特性。
2.整流滤波电路可以输出较平滑的直流电压,但当和变化时,会引起输出直流电压的波动。
3.三极管具有作用,即的微小变化控制了的较大变化。
4.直流通路用于分析放大器的。
5.放大器必须设置,才能避免产生非线性失真。
6.电路中引入负反馈可以稳定输出电压。
7.引入负反馈后,放大器的放大倍数、稳定性。
8.自激振荡器电路主要由和两部分组成。
9.自激振荡器电路的条件是:和。
10.直流放大器在输入信号为零时,其输出端电压出现忽大忽小、忽快忽慢、无规则变化的现象叫做。
11.工作于线性区的理想运放具有以下特点:两输入端的电位、输入电流。
12.串联型稳压电源由以下、四个环节组成。
13.电压放大器和功率放大器分别工作于信号状态。
14.平滑的、连续变化的电压或电流叫,离散的、断续变化的电压或电流叫。
15.与非门的逻辑功能为、。
16.半加指两个一位二进制数求和,只计算,不管。
17.JK触发器中,J = 、K= 时,实现计数功能。
18.寄存器具有存储数码和信息的功能,分为和。
19.是存储信息的基本单元。
20.D/A 转换用于把信号转换为信号。
二、选择题(每题2分)1.二极管加上0.3V的正向电压时,其状态为( )。
A.导通B.饱和C.截止2.变压器次级交流电压为20V,单项桥式整流时,负载上的平均电压为( )。
A.9V B.18V C.20V3.测得NPN型三极管的三个电极的电压分别是6V、1.6V、1V,它处于()状态。
A.放大B.饱和C.截止4.在放大电路中,通常用于调整静态工作点的元件是()。
A.电源B.基极偏置电阻C.集电极负载电阻5.差动放大器中发射极电阻Re的作用是()A.交流负反馈减小失真B.对共模信号负反馈C.对差模信号负反馈6.无信号时甲乙功率放大器中两个三极管的工作状态为()A.都截止B.都导通C.都轻微导通7.OTL功率放大器中,静态时耦合电容上的电压为(),其中电源电压为G C 。
模拟电子技术基础期末考试试题及答案《模拟电子技术》模拟试题一一、填空题:(每空1分共40分)1、PN结正偏时(导通),反偏时(截止),所以PN结具有(单向)导电性。
2、漂移电流是(温度)电流,它由(少数)载流子形成,其大小与(温度)有关,而与外加电压(无关)。
3、所谓理想二极管,就是当其正偏时,结电阻为(0 ),等效成一条直线;当其反偏时,结电阻为(无穷),等效成断开;4、三极管是(电流)控制元件,场效应管是(电压)控制元件。
5、三极管具有放大作用外部电压条件是发射结(正偏),集电结(反偏)。
6、当温度升高时,晶体三极管集电极电流Ic(变小),发射结压降(不变)。
7、三极管放大电路共有三种组态分别是(共基)、(共射)、(共集)放大电路。
8、为了稳定三极管放大电路的静态工作点,采用(电压并联)负反馈,为了稳定交流输出电流采用(串联)负反馈。
9、负反馈放大电路和放大倍数AF=(1/(1/A+F)),对于深度负反馈放大电路的放大倍数AF=(1/ F )。
10、带有负反馈放大电路的频带宽度BWF=()BW,其中BW=(),()称为反馈深度。
11、差分放大电路输入端加上大小相等、极性相同的两个信号,称为()信号,而加上大小相等、极性相反的两个信号,称为()信号。
12、为了消除乙类互补功率放大器输出波形的()失真,而采用()类互补功率放大器。
13、OCL电路是()电源互补功率放大电路;OTL电路是()电源互补功率放大电路。
14、共集电极放大电路具有电压放大倍数(),输入电阻(),输出电阻()等特点,所以常用在输入级,输出级或缓冲级。
15、差分放大电路能够抑制()漂移,也称()漂移,所以它广泛应用于()电路中。
16、用待传输的低频信号去改变高频信号的幅度称为(),未被调制的高频信号是运载信息的工具,称为()。
217、模拟乘法器输出与输入的关系式是U0=(),电路符号是()。
二、选择题(每空2分共30分)1、稳压二极管是一个可逆击穿二极管,稳压时工作在()状态,但其两端电压必须(),它的稳压值Uz才有导通电流,否则处于()状态。

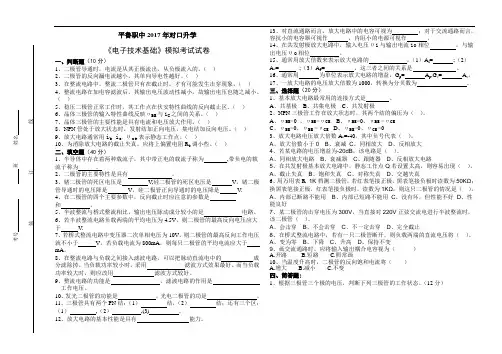

..平鲁职中2017年对口升学《电子技术基础》模拟考试试卷一、判断题(10分)1、二极管导通时,电流是从其正极流出,从负极流入的。
()2、二极管的反向漏电流越小,其单向导电性越好。
()3、在整流电路中,整流二极管只有在截止时,才有可能发生击穿现象。
()4、整流电路在加电容滤波后,其输出电压波动性减小,故输出电压也随之减小。
()5、稳压二极管正常工作时,其工作点在伏安特性曲线的反向截止区。
()6、晶体三极管的输入特性曲线反映υBE与i C之间的关系。
()7、晶体三极管的主要性能是具有电流和电压放大作用。
()8、NPN管处于放大状态时,发射结加正向电压,集电结加反向电压。
()9、放大电路通常用i b、i c、υce表示静态工作点。
()10、为消除放大电路的截止失真,应将上偏置电阻R b调小些。
()二、填空题(40分)1、半导体中存在着两种载流子,其中带正电的载流子称为,带负电的载流子称为。
2、二极管的主要特性是具有。
3、锗二极管的死区电压是V,硅二极管的死区电压是V,锗二极管导通时的电压降是V,硅二极管正向导通时的电压降是V.4、在二极管的四个主要参数中,反向截止时应注意的参数是和。
5、半波整流与桥式整流相比,输出电压脉动成分较小的是电路。
6、若半波整流电路负载两端的平均电压为4.5V,则二极管的最高反向电压应大于V.7、若桥式整流电路中变压器二次单相电压为10V,则二极管的最高反向工作电压就不小于V,若负载电流为800mA,则每只二极管的平均电流应大于mA。
8、在整流电路与负载之间接入滤波电路,可以把脉动直流电中的成分滤除掉。
当负载功率较小时,采用滤波方式效果最好。
而当负载功率较大时,则应改用滤波方式较好。
9、整流电路的功能是,滤波电路的作用是工作电压。
10、发光二极管的功能是,光电二极管的功是。
11、三极管具有两个PN结:(1)结,(2)结;还有三个区:(1),(2),(3) 。
12、放大电路的基本性能是具有能力。
实用文档模拟电子技术根底试卷一. 选择题:1. 假设要使根本放大器不失真的放大交流信号,三极管必须工作在______状态。
A. 饱和 B. 截止 C. 放大 D.击穿2. 对功率放大电路的根本要求是在不失真的情况下得到尽可能大的______。
A. 输出交流电压B. 输出交流功率C. 输出交流电流D.输出电阻3. 要展宽放大器的通频带,应引入______;要稳定静态工作点,应引入______;要提高放大电路输出交流电流的稳定性,应引入______;要减小放大电路的输入电阻,应引入______; A.交流电压负反应 B.直流负反应 C.交流电流负反应 D.交流正反应 E.交流串联负反应 F 交流并联负反应 G .交流负反应4. 在直接耦合放大电路中,采用差动式电路的主要目的是______。
A.克服交越失真 B.抑制零点漂移 C.提高电压放大倍数 D.改变输出电阻5. 振荡器之所以能获得单一频率的正弦波输出电压,是依靠了振荡器中的______。
A. 稳幅环节 B. 根本放大电路 C. 正反应网络 D.选频网络6. 场效应管放大器的突出优点是______。
A. 输入电阻很大B. 输出电阻小C. 电压增益大D.电流增益大 7.在高频段放大器的增益出现下降,是由于______的影响。
A. 耦合电容B. 旁路电容C. 三极管极间电容D.外部电容8. 在多级放大电路中,当需要减小放大器对信号源的衰减时,输入级要采用______;当需要提高放大器的带负载能力时,输出级要采用______;当需要同时提高放大器的电压、电流放大能力时, 要采用______。
A.共基极放大器 B.共发射极放大器 C.共集电极放大器 9. 石英晶体振荡器的主要优点是______。
A. 振荡频率高B. 振荡频率的稳定性高C. 振荡器的幅度稳定D.振荡的波形失真小 10. 串联式稳压电路能够稳压,实质是利用______稳定输出电压的作用实现的。
单项选择题1、半导体二极管加正向电压时,有()A、电流大电阻小B、电流大电阻大C、电流小电阻小D、电流小电阻大2、PN结正向偏置时,其内电场被()A、削弱B、增强C、不变D、不确定3、半导体稳压二极管正常稳压时,应当工作于()A、反向偏置击穿状态B、反向偏置未击穿状态C、正向偏置导通状态D、正向偏置未导通状态4、在本征半导体中掺入()构成P型半导体。
A、3价元素B、4价元素C、5价元素D、6价元素5、 PN结V—I特性的表达示为()A、)1(/-=TDVvSDeIiB、DvSDeIi)1(-=C、1/-=TDVvSDeIiD、TDVvDei/=6、多级放大电路与组成它的各个单级放大电路相比,其通频带()A、变宽B、变窄C、不变D、与各单级放大电路无关7、某放大电路在负载开路时的输出电压为4V,接入12kΩ的负载电阻后,输出电压降为3V,这说明放大电路的输出电阻为()A、 10kΩB、2kΩC、4kΩD、3kΩ8、三极管工作于放大状态的条件是()A、发射结正偏,集电结反偏B、发射结正偏,集电结正偏C、发射结反偏,集电结正偏D、发射结反偏,集电结反偏9、三极管电流源电路的特点是()A、输出电流恒定,直流等效电阻大,交流等效电阻小B、输出电流恒定,直流等效电阻小,交流等效电阻大C、输出电流恒定,直流等效电阻小,交流等效电阻小D、输出电流恒定,直流等效电阻大,交流等效电阻大10、画三极管放大电路的小信号等效电路时,直流电压源V CC应当()A、短路B、开路C、保留不变D、电流源11、带射极电阻R e的共射放大电路,在并联交流旁路电容C e后,其电压放大倍数将()A、减小B、增大C、不变D、变为零12、有两个放大倍数相同,输入电阻和输出电阻不同的放大电路A和B,对同一个具有内阻的信号源电压进行放大。
在负载开路的条件下,测得A放大器的输出电压小,这说明A的()A、输入电阻大B、输入电阻小C、输出电阻大D、输出电阻小13、为了使高内阻信号源与低阻负载能很好的配合,可以在信号源与低阻负载间接入()A、共射电路B、共基电路C、共集电路D、共集-共基串联电路14、某NPN型三极管的输出特性曲线如图1所示,当V CE=6V,其电流放大系数β为()A 、β=100B 、β=50C 、β=150D 、β=2515、测量放大电路中某三极管各电极电位分别为6V 、2.7V 、2V ,(见图2所示)则此三极管为( )A 、PNP 型锗三极管B 、NPN 型锗三极管C 、PNP 型硅三极管D 、NPN 型硅三极管 16、多级放大电路的级数越多,则其( )A 、放大倍数越大,而通频带越窄B 、放大倍数越大,而通频带越宽C 、放大倍数越小,而通频带越宽D 、放大倍数越小,而通频带越窄 17、当放大电路的电压增益为-20dB 时,说明它的电压放大倍数为( ) A 、20倍 B 、-20倍 C 、-10倍 D 、0.1倍 18、当用外加电压法测试放大器的输出电阻时,要求( ) A 、独立信号源短路,负载开路 B 、独立信号源短路,负载短路 C 、独立信号源开路,负载开路 D 、独立信号源开路,负载短路 19、场效应管放大电路的输入电阻,主要由( )决定A 、管子类型B 、g mC 、偏置电路D 、V GS 20、场效应管的工作原理是( )A 、输入电流控制输出电流B 、输入电流控制输出电压C 、输入电压控制输出电压D 、输入电压控制输出电流 21、场效应管属于( )A 、单极性电压控制型器件B 、双极性电压控制型器件C 、单极性电流控制型器件D 、双极性电压控制型器件 22、如图3所示电路为( )图2 图1A 、甲类OCL 功率放大电路B 、乙类OCL 功率放大电路C 、甲乙类OCL 功率放大电路D 、甲乙类OTL 功率放大电路23、与甲类功率放大方式比较,乙类OCL 互补对称功放的主要优点是( ) A 、不用输出变压器 B 、不用输出端大电容 C 、效率高 D 、无交越失真 24、与乙类功率放大方式比较,甲乙类OCL 互补对称功放的主要优点是( ) A 、不用输出变压器 B 、不用输出端大电容 C 、效率高 D 、无交越失真 25、在甲乙类功放中,一个电源的互补对称电路中每个管子工作电压CEV 与电路中所加电源CC V 关系表示正确的是( ) A 、CC CEV V = B 、CC CE V V 21= C 、CC CE V V 2= D 、以上都不正确26、通用型集成运放适用于放大( )A 、高频信号B 、低频信号C 、任何频率信号D 、中频信号 27、集成运算放大器构成的反相比例运算电路的一个重要特点是( ) A 、反相输入端为虚地 B 、输入电阻大 C 、电流并联负反馈 D 、电压串联负反馈 28、下列对集成电路运算放大器描述正确的是( )A 、是一种低电压增益、高输入电阻和低输出电阻的多级直接耦合放大电路B 、是一种高电压增益、低输入电阻和低输出电阻的多级直接耦合放大电路C 、是一种高电压增益、高输入电阻和高输出电阻的多级直接耦合放大电路D 、是一种高电压增益、高输入电阻和低输出电阻的多级直接耦合放大电路 29、共模抑制比K CMR 越大,表明电路( ) A 、放大倍数越稳定 B 、交流放大倍数越大 C 、抑制温漂能力越强 D 、输入信号中的差模成分越大30、差动放大器由双端输入变为单端输入,差模电压增益是( ) A 、增加一倍 B 、为双端输入时的一半 C 、不变 D 、不确定 31、电流源的特点是直流等效电阻( )A 、大B 、小C 、恒定D 、不定32、串联负反馈放大电路环内的输入电阻是无反馈时输入电阻的( ) A 、1+AF 倍 B 、1/(1+AF)倍 C 、1/F 倍 D 、1/AF 倍图333、为了使放大电路的输入电阻增大,输出电阻减小,应当采用( ) A 、电压串联负反馈 B 、电压并联负反馈 C 、电流串联负反馈 D 、电流并联负反馈34、为了稳定放大电路的输出电流,并增大输入电阻,应当引入( ) A 、电流串联负反馈 B 、电流并联负反馈 C 、电压串联负反馈 D 、电压并联负反馈 35、如图4为两级电路,接入R F 后引入了级间( )A 、电流并联负反馈B 、电流串联负反馈C 、电压并联负反馈D 、电压串联负反馈36、某仪表放大电路,要求R i 大,输出电流稳定,应选( )A 、电流串联负反馈B 、电压并联负反馈C 、电流并联负反馈D 、电压串联负反馈37、某传感器产生的电压信号(几乎不能提供电流),经过放大后希望输出电压与信号成正比,此放大电路应选( )A 、电流串联负反馈B 、电压并联负反馈C 、电流并联负反馈D 、电压串联负反馈 38、某电路有用信号频率为2kHz ,可选用( )A 、低通滤波器B 、高通滤波器C 、带通滤波器D 、带阻滤波器 39、文氏桥振荡器中的放大电路电压放大倍数( )才能满足起振条件A 、为1/3时B 、为3时C 、>3D 、>1/3 40、LC 正弦波振荡器电路的振荡频率为( )A 、LCf 10=B 、LCf 10=C 、LCf π210=D 、LCf π210=41、正弦波振荡电路利用正反馈产生振荡的相位平衡条件是( )A 、2n π,n 为整数B 、(2n+1)π,n 为整数C 、n π/2,n 为整数D 、不确定 42、RC 串并联正弦波振荡电路的振荡频率为( ) A 、RCf 621π=B 、RCf π21=图4 图4C 、RCf π21=D 、RCf π41=43、桥式整流电路若变压器二次电压为t u ωsin 2102=V ,则每个整流管所承受的最大反向电压为( )A 、210V B 、220V C 、20V D 、2V44、图5为单相桥式整流滤波电路,u i 为正弦电压,其有效值为U i =20V ,f=50Hz 。
[东北大学]20秋学期《模拟电子技术基础Ⅰ》在线平时作业1
试卷总分:100 得分:100
一、单选题 (共 15 道试题,共 60 分)
1.作幅值为1μV以下微弱信号的量测放大器,集成运放应选用()。
A.通用型
B.高阻型
C.高速型
D.高精度型
[正确选择是]:D
2.选用差分放大电路的原因是()。
A.克服温漂
B.提高输入电阻
C.稳定放入倍数
[正确选择是]:A
3.LC并联网络在谐振时呈
A.容性
B.阻性
C.感性
[正确选择是]:B
4.在输入量不变的情况下,若引入反馈后(),则说明引入的反馈是负反馈。
A.输入电阻增大
B.输出量增大
C.净输入量增大
D.净输入量减小
[正确选择是]:D
5.为了稳定放大电路的输出电压,应引入()负反馈
A.电压
B.电流
C.串联
D.并联
[正确选择是]:A
6.欲将正弦波电压移相+90O,应选用
A.反相比例运算电路
B.同相比例运算电路
C.积分运算电路
D.微分运算电路
[正确选择是]:C
7.在OCL乙类功放电路中,若最大输出功率为1W,则电路中功放管的。
模 拟 题 一一、填空(20)分1、在杂质半导体中,多数载流子的浓度主要取决于 ,少数载流子的浓度则 与 有很大关系。
2、场效应管是 控制器件,而双极型三极管是 控制器件。
绝缘栅型场效应管输入电阻很大,是因为 原因。
3、放大电路中,己知三极管三个电极的对地电位为V A = -9V ,V B =-6.2V, V C =-6V, 则该三极管是 三极管,A 为 极,B为 极,C为 极。
4、正弦波振荡电路产生振荡的幅值条件是 ,相位条件是 ,电路起振的条件是 。
5、为了提高功率放大电路的输出功率和效率,三极管应工作在 类状态,其最高效率可达到 ;而要消除交越失真,则应工作在 类状态。
6、己知放大电路的输入信号电压为1mV.输出电压为1V ,引入负反馈后,为得到同样的输出电压,需加输入信号电压10mV ,则引入的反馈系数为 ;电路的反馈深度为 。
7、在单相桥式整流电路中,若变压器副边电压的有效值为10V,整流二极管视为理想元件,则输出电压为 V;二极管承受的反向电压峰值为 V 。
8、采用差分放大电路的目的是为了 。
二、单项选择题(20分)1、当温度升高时,半导体三极管的β( ),穿透电流I CEO ( ),V be ( )a : 变大 b: 变小 c: 不变2、在OTL 功率放大电路中,电源电压V CC=16V,R L=8Ω,在理想情况下最大输出功率为( )。
a: 32W b: 8W c: 4W d:16W3、电路如图所示,该电路为( )a:微分运算电路b:积分运算电路c :对数运算电路4、电路如图所示,该电路的放大倍数==i V V V o A ( )设运放是理想的。
a : 20 b:-20c:21 d :-215、三极管工作在饱和区时,发射结 ( ) ,集电结( )。
a. 正向偏置 b. 反向偏置 c.无偏置电压6、电路如图所示,Rf 引入的反馈为( )a: 电流串联负反馈b: 电压串联负反馈c: 电流并联负反馈d : 电压并联负反馈7、在场效应管放大电路中,不能采用自给偏压电路的场效应管为( )a: 绝缘栅耗尽型场效应管 b: 绝缘栅增强型场效应管c:结型场效应管8、桥式整流电容滤波电路的变压器副边电压有效值为20V ,当253T )(C R L -≥时,输出电压为( )。
一、在括号内用“√”或“×”表明下列说法是否正确。
(1I)只有电路既放大电流又放大电压,才称其有放大作用;( )(2)可以说任何放大电路都有功率放大作用;( )(3)放大电路中输出的电流和电压都是有由有源元件提供的;( )(4)电路中各电量的交流成分是交流信号源提供的;( )(5)放大电路必须加上合适的直流电源才能正常工作;( )(6)由于放大的对象象是变化量,所以当输入信号为直流信号时,任何放大电路的输出都豪无变化;( )(7)只要是共射放大电路,输出电压的底部失真都是饱和失真。
( )【解答】(1)×。
放大的特征是功率的放大,电压电流其中一个或两个都放大都可称放大,但放大的前提条件是不能失真。
(2) √。
放大的特征就是功率的放大。
(3)×。
应该是由有源元件通过对输入信号的控制和转换得到的,而不是直接提供。
(4)×。
.(5) √。
设置合适的静态工作点。
(6)×。
任何稳态信号都可分解为若干正弦波的叠加。
(7)×。
二、试分析图T2.2所示各电路是否能够放大正弦交流信号,简述理由。
设图中所有电对交流信号均可视为短路。
,【解答1 (a)不能。
因为输人信号被VBB所影响。
(a)例1--3 为什么结型场效应管没有增强型的工作方式?能否用判别晶体管的简易方法来判别结型和绝缘栅型场效应管的三个电极?【解答】所谓增强型,即N沟道的场效应管必须在UGs>0的情况下才可能有导电沟道,P沟道的场效应管,必须在UGs<0的情况下才有导电沟道,在这两种情况下结型场效应管都将出现栅流,它不仅使场效应管失去了高输入电阻的特点,而且会造成管子损坏。
‘而对于绝缘栅型效应管,由于宦容易积累电荷形成高电压,以致造成击穿现象,所以不能用测晶体管的办法来检测。
对于结型场效应管,则可以用判定晶体管基极的方法判定它的栅极,但不能用判定集电极和发射极的方法来判断源极和漏极。
大学《模拟电子技术》复习题及答案一、填空题1、在N型半导体中,多数载流子是;在P型半导体中,多数载流子是。
2、场效应管从结构上分为结型和两大类,它属于控制性器件。
3、为了使高阻信号源与低阻负载能很好地配合,可以在信号源与负载之间接入(共射、共集、共基)组态放大电路。
4、在多级放大器中,中间某一级的电阻是上一级的负载。
5、集成运放应用电路如果工作在线性放大状态,一般要引入____________。
6、根据下图中各三极管的电位,判断它们所处的状态分别为_________、_________、_________。
7、正弦波振荡电路通常由,,和四部分组成。
二、选择题1、利用二极管的()组成整流电路。
A 正向特性B 单向导电性C反向击穿特性2、P型半导体是在本征半导体中加入()后形成的杂质半导体。
A空穴B三价元素硼C五价元素锑3、场效应管的漏极特性曲线如图2-3所示,其类型为( )场效应管。
A P沟道增强型MOS型B P沟道耗尽型MOS型C N沟道增强型MOS型D N沟道耗尽型MOS型E N沟道结型F P沟道结型图2-104、有一晶体管接在放大电路中,今测得它的各极对地电位分别为V 1=-4V,V 2=-1.2V,V 3=-1.4V,试判别管子的三个管脚分别是( )。
A 1:e、2:b、3:cB 1:c、2:e 、3:bC 1:c、2:b、3:eD 其它情况 5、集成运放中间级的作用是( )。
A 提高共模抑制比 B 提高输入电阻 C 提高放大倍数 D 提供过载保护 6、根据相位平衡条件,判断图2-6所示振荡电路中( )发生振荡。
A 可能 B 不能7、差模信号电压是两个输入信号电压( )的值。
A 差 B 和 C 算术平均8、在单相桥式整流电容滤波电路中,已知变压器二次电压有效值U 2=24V ,设二极管为理想二极管,用直流电压表测得R L 的电压值约为21.6V ,问电路的现象是( )。
A 正常工作情况B R L 开路C C 开路D 一个二极管和C 开路E 一个二极管开路F 其它情况9、某仪表放大电路,要求输入电阻大,输出电流稳定,应选( )负反馈。
模拟电子技术试题一、判断题:(20×2ˊ)1、半导体的导电能力在不同条件下有很大差别,若降低环境温度导电能力会减弱。
(对)2、在P型半导体中,少数载流子是空穴,多数载流子是电子。
(F)3、用万用表测试晶体管时,选择欧姆档R×10K档位。
(错)4、PN结正向偏置时,其内外电场方向一致。
(错)5、二极管和三极管都是非线性器件。
( T )6、N型半导体中,主要依靠自由电子导电,空穴是少数载流子。
(对)7、二极管加反向电压时,形成很小的反向电流,在电压不超过某一范围时,二极管的反向电流随反向电压的增加而基本不变。
(对)8、P型半导体中不能移动的杂质离子带负电,说明P型半导体呈负电性。
(错)9、使用稳压管时应阳极接正,阴极接负(错)10、二极管的核心是一个PN结,所以二极管具有单向导电性。
(T)11、某发光二极管,两引脚一个长,一个短,则长引脚对应发光管的阴极。
( F )12、稳压管在正常稳压工作区域里,它的电流变化很大,而电压变化很小(对)13、普通二极管只要工作在反向击穿区,一定会被击穿(∨)14、双向二极管两引脚有阳极和阴极之分( F )15、整流电路由二极管组成,利用二极管的单向导电性把交流电变为脉动直流电。
(∨)16、放大电路的三种组态,都有功率放大作用。
( T )17、晶体三极管的发射结和集电结是同类型的PN结,所以三极管在作放大管使用时,发射极和集电极可相互调换使用。
( F )18、在N型半导体中掺入足够量的三价元素,可以将其改成P型半导体。
( T )19、处于放大状态的晶体管,集电极电流是多子漂移运动形成的。
(F)20、PN结在无光照、无外加电压时,结电流为零。
(对)二、选择题:(15×3ˊ)1、P型半导体的多数载流子是( B )。
A. 电子B. 空穴C. 电荷D. 电流2、下列说法正确的是( C )。
A.N型半导体带负电B.P型半导体带正电C.PN结型半导体为电中性体D.PN结内存在着内电场,短接两端会有电流产生3、关于P型.N型半导体内参与导电的粒子,下列说法正确的是( A )。
电子技术基础(模拟篇)第一章 半导体二极管一、单选题1. 当温度升高时,二极管正向特性和反向特性曲线分别( )。
A. 左移,下移B. 右移,上移C. 左移,上移D. 右移,下移2. 在PN 结外加正向电压时,扩散电流 漂移电流,当PN 结外加反向电压时,扩散电流 漂移电流。
A. 小于,大于B. 大于,小于C. 大于,大于D. 小于,小于3. 设二极管的端电压为U ,则二极管的电流方程为( )A. U I e SB. TU U I eS C. )1e (S -T U U I D. 1e S -T U U I4. 下列符号中表示发光二极管的为( )。
5. 稳压二极管工作于正常稳压状态时,其反向电流应满足( )。
A. I D = 0B. I D < I Z 且I D > I ZMC. I Z > I D > I ZMD. I Z < I D < I ZM6. 杂质半导体中( )的浓度对温度敏感。
A. 少子B. 多子C. 杂质离子D. 空穴7. 从二极管伏安特性曲线可以看出,二极管两端压降大于( )时处于正偏导通状态。
A. 0B. 死区电压C. 反向击穿电压D. 正向压降8. 杂质半导体中多数载流子的浓度主要取决于( )。
A. 温度B. 掺杂工艺C. 掺杂浓度D. 晶体缺陷9. PN 结形成后,空间电荷区由( )构成。
A. 电子和空穴B. 施主离子和受主离子C. 施主离子和电子D. 受主离子和空穴10. 硅管正偏导通时,其管压降约为( )。
A 0.1VB 0.2VC 0.5VD 0.7V11. 用模拟指针式万用表的电阻档测量二极管正向电阻,所测电阻是二极管的 电阻,由于不同量程时通过二极管的电流 ,所测得正向电阻阻值 。
A. 直流,相同,相同B. 交流,相同,相同C. 直流,不同,不同D. 交流,不同,不同12. 在25ºC 时,某二极管的死区电压U th ≈0.5V ,反向饱和电流I S ≈0.1pA ,则在35ºC 时,下列哪组数据可能正确:( )。
《模拟电子技术》试题(1卷)一、填空题(每空1分,共20分)1。
PN结中内电场阻止的扩散,推动的漂移运动.2. BJT工作在放大区时,其发射结处于偏置,集电结处于偏置。
3。
射极输出器的输入信号从极间输入,而输出是从极间取出。
因此,射极输出器是一个共极放大器。
4。
甲类功放BJT的导通角为;乙类功放BJT的导通角为;甲乙类功放BJT的导通角为;5。
若两个输入信号电压的大小,极性,就称为差模输入信号.6。
为了稳定放大器的工作点,应引入负反馈;为了稳定放大器的性能,应引入负反馈。
7.自激振荡电路主要由和两部分组成,前者要求有足够的放大倍数,后者要求反馈信号与输入信号。
8.在电感反馈三点式振荡器中,BJT c-e极间的回路元件是;b-e极间的回路元件是;c—b极间的回路元件是 .二、判断题(每小题1分,共10分)1.P型半导体中的多数载流子是空穴,因此,P型半导体带正电。
( )2.发射结处于反偏的BJT,它一定工作在截止区。
( )3.BJT是由两个PN结组合而成的,所以将两个二极管对接,也可以当BJT使用.( )4.BJT的输入电阻r be是对交流而言的一个动态电阻,在小信号情况下为常数。
5。
射极输出器的输入信号加在BJT的基极,输出取自发射极。
因此,输出电压的大小可用公式V E=V B—V BE进行计算。
( )6。
乙类功放中的两个BJT交替工作,各导通半个周期。
( )7。
与接入反馈前相比较,接入负反馈后,净输入量增大了.( )8。
在运放电路中,闭环增益Àf是指广义的放大倍数.()9。
凡是能产生自激振荡的电路一定具有正反馈。
()10.由LC元件组成的并联谐振回路谐振时的阻抗呈纯电阻性,且为最小值.( )三、选择题(每小题1分,共10分)1。
PN结外加正向电压时,其空间电荷区().a。
不变 b.变宽 c.变窄2。
测得BJT各电极对地电压为:V B=4.7V,V C=4.3V,V E=4V,则该BJT工作在( )状态。
模拟电子技术基础试卷一附答案一.(10分)设二极管采用恒压降模型且正向压降为0.7V,试判断下图中各二极管是否导通,并求出图(a)电路在v i=5sinωt V时的输出v o波形以及图(b)电路的输出电压V o1。
(a)(b)二.(10分)放大电路如图所示。
已知:R b1=62K,R b2=15K,R s=10K,R c=3K,R e=1K,R L=3K,C1=C2=10μ,C e=220μ,V CC=+15V,β=80,V BE=0.7V。
1.说明电路属于何种组态,画出该电路的直流通路;(5分)2.计算该电路的静态工作点。
(5分)3.画小信号等效电路,求电压放大倍数,输入电阻,输出电阻。
4.说明电路属于何种组态,三.(18分)放大电路如图所示。
已知C足够大,场效应管的参数g m=0.8ms,R2=6.8KΩ,三极管的参数β=50,r be=0.5K,R3=90KΩ,R4=10KΩ,R5=4KΩ,R6=1.5KΩ,R L=4KΩ。
1.画出其小信号模型等效电路。
(4分)2.计算电路的电压放大倍数A v、输入电阻R i和输出电阻R o。
(10分)3.若R s=10K时,计算源电压放大倍数A vs,说明R6对电路频率响应的影响。
(4分)四.(12分)反馈放大电路如图示。
1.判断各电路中级间交流反馈的极性(要求在图上标出反馈极性)。
(4分)2.对于级间交流反馈为负反馈的电路,进一步判断反馈的类型,同时按深度负反馈的条件估算电路的闭环电压增益(写出表达式)。
并简单说明电路对输入电阻,输出电阻的影响,对信号源内阻有什么要求?(8分)(a)(b)五.(10分)集成运算放大器构成的运算电路如图示,求电路的输出电压。
1.求出电路(a)的输出电压。
(4分)2.在电路(b)中,设t=0时v c=0,此时加入v i=1V,求t=40ms时v o=?(6分)(a)(b)六.(10分)电路如图所示,试用相位平衡条件判断哪个能振荡,哪个不能振荡(要求在电路中应标出i V ,o V ,fV 以及它们的瞬时极性)?对能振荡的电路写出振荡频率的表达式。
第一章半导体二极管和三极管第一部分客观题1、正偏二极管端电压增加5%,通过二极管的电流()。
A 增大约5%B 增大小于5%C 增大大于5%D 基本不变。
图1-12、图1-1可用于测量二极管的直流电阻RD 。
当图中电源电压E加倍时,RD会()。
A 加倍B 变大C 不变D 变小3、工作在放大区的某三极管,如果当从12增大到22时,从1变为2,那么它的约为()。
A 70B 83C 91D 1004、在本征半导体中加入()元素可以形成N型半导体。
A 五价B 四价C 三价D 二价5、当晶体管工作在放大区时,发射结电压和集电结电压应为()。
A 前者正偏、后者正偏B 前者正偏、后者反偏C 前者反偏、后者正偏D 前者反偏、后者反偏6、稳压管的稳压区是其工作在()A 正向导通B 方向截止C 反向击穿7、关于晶体管特性曲线的用途,下述说法中的()不正确。
A. 判断BJT的质量B. 估算BJT的一些参数C. 计算放大电路的一些指标D.分析放大器的频率特性8、因为N型半导体的多子是自由电子,所以它带负电。
()9、处于放大状态的晶体管,集电极电流是多子漂移运动形成的。
()10、若耗尽层N沟道MOS管的大于零,则其输入电阻会明显变小。
()11、在N型半导体中如果掺入足够量的三价元素,可将其改型为P型半导体。
()12、若测得一支BJT 的电流IB=50uA,IC=2.5 mA ,则该管的≈IC/IB=50。
()13、工作点是指BJT 的电流和电压在其特性曲线上对应的点。
()14、放大区IC IB。
因>>1, 故BJT适于电流放大,不适于作电压放大。
()15、放大管集电结反向电压增大,会使集电极电流iC 增大,这是因为此时集电结对从基区扩散过来的载流子吸引力增大的结果。
()16、PNP和NPN是一种对称结构。
因此将发射极与集电极对调使用,BJT仍然能正常放大信号。
()17、PN结在无光照、无外加电压时,结电流为零。
浙江理工大学《模拟电子技术基础》试题(1)
一、填空(共30分,1分/空)
1、在本征半导体中加入 价元素可形成N 型半导体,加入 价元素可形成P 型半导体。
2、在一个交流放大电路中,测出某三极管三个管脚对地电位:①端为1.5V 、②端为4V 、③端为2.1V ,则①端为 极、②端为 极、②端为 极,该管子为 型。
3、集成运放实际上是一种高性能的直接耦合放大电路。
通常由 、 、 和 等四部分组成。
4、放大电路在高频信号作用时放大倍数数值下降的原因是 ,而低频信号作用时放大倍数数值下降的原因是 。
5、为了增大放大电路的输入电阻,应引入 负反馈;为了增大放大电路的输出电阻,应引入 负反馈。
6、电路如图1.1所示,已知集成运放的开环差模增益和差模输入电阻均近于无穷大,最大输出电压幅值为±14V 。
填空:电路引入了 (填入反馈组态)交流负反馈,电路的输入电阻趋近于 ,电压放大倍数=f u A 。
设V U I 1=,则=O U ;若1R 开路,则O U 变为 V ;若1R 短路,则O U 变为 V ;若2R 开路,则O U 变为 V ;若2R 短路,则O U 变为 V 。
图1.1
7、 比例运算电路的输入电流等于零,而 比例运算电路的输入电流等于流过反馈电阻中的电流。
8、当信号频率等于石英晶体的串联谐振频率或并联谐振频率时,石英晶体呈 ;当信号频率在石英晶体的串联谐振频率和并联谐振频率之间时,石英品体呈 ;其余情况下石英晶体呈 。
9、已知电路如图1.2所示,电路中D 1和D 2管的作用是消除 。
图1.2
10、整流的目的是 ;直流稳压电源中滤波电路的目的是 。
二、 判断题(20分,1分/题) 1、因为N 型半导体的多子是自由电子,所以它带负电。
( )
2、所有二极管都不能正常工作在击穿区。
( )
3、可以说任何放大电路都有功率放大作用。
( )
4、只有电路既放大电流又放大电压,才称其有放大作用。
( )
5、阻容耦合多级放大电路各级的Q 点相互独立。
( )
6、只有直接耦合放大电路中晶体管的参数才随温度而变化。
( )
7、若放大电路的放大倍数为负,则引入的反馈一定是负反馈。
( )
8、若放大电路引入负反馈,则负载电阻变化时,输出电压基本不变。
( )
9、只要在放大电路中引入反馈,就一定能使其性能得到改善。
( )
10、放大电路的级数越多,引入的负反馈越强,电路的放大倍数也就越稳定。
( )
11、凡是运算电路都可利用“虚短”和“虚断”的概念求解运算关系。
( )
12、在运算电路中,集成运放的反相输入端均为虚地。
( )
13、只要电路引入了正反馈,就一定会产生正弦波振荡。
( )
14、凡是振荡电路中的集成运放均都工作在线性区。
( )
15、只要集成运放引入正反馈,就一定工作在非线性区。
( )
16、当集成运放工作在非线性区时,输出电压不是高电乎,就是低电平。
( )
17、在功率放大电路中,输出功率愈大,功放管的功耗愈大。
( )
18、功率放大电路的最大输出功率是指在基本不失真情况下,负载上可能获得的最大交流功率。
( )
19、直流电源是一种将正弦信号转换为直流信号的波形变换电路。
( )
20、电容滤波电路适用于小负载电流,而电感滤波电路适用于大负数电流。
( )
三、分别改正图3.1所示各电路中的错误,使它们有可能放大正弦波信号。
要求保留电路原来的共射接法、共源接法及
耦合方式。
(10分)
(a ) (b )
(c ) (d )
图3.1
四、电路如图4.1所示,晶体管的80=β,Ω=k r be 1。
(1)、求出Q 点; (2)、分别求出∞=L R 和Ω=k R L 3时电路的Q 点、u A &和i
R ; (3)、求出o R 。
(10分)
图4.1
五、在图5.1所示电路中,已知V u I 41=,V u I 12=。
回答下列问题:
(1)、当开关S 闭合时,分别求解A 、B 、C 、D 点和O u 的电位;
(2)、设0=t 时S 打开,问经过多长时间0=O u ?(10分)
图5.1
六、分别求解图6.1所示电路的电压传输特性,并画出相应传输特性曲线。
(10分)
(a ) (b )
图6.1 七、在图7.1所示电路中,已知Ω==k R R 2521,Ω=k R 53,Ω=k R w 100,F C μ1.0=,V U Z 8±=±。
试求:
(1)、输出电压的幅值和震荡频率约为多少?
(2)、占空比的调节范围为多少?(10分)
图7.1
浙江理工大学《模拟电子技术基础》试题(1)答案
一、填空题
1、五;三
2、发射极;集电极;基极;NPN
3、输入级;中间级;输出级;偏置电路
4、半导体管极间电容和分布电容的存在;耦合电容和旁路电容的存在
5、串联;电流
6、电压串联负反馈;无穷大;11;11;1;14;14;1
7、同相;反相
8、阻性;感性;容性
9、消除交越失真
10、将交流变为直流;将交、直流混合量中的交流成分滤掉
二、判断题
1、×;
2、×;
3、√;
4、×;
5、√;
6、×;
7、×;
8、×;
9、×;10、×;
11、√;12、×;13、×;14、×;15、×;16、√;17、×;18、√;19、×;20、√
三、解:(a )、在+V CC 与基极之间加R b ; (2.5分)
(b )、在V BB 支路加R b ,在-V CC 与集电极之间加R c ;(2.5分)
(c )输入端加耦合电容,漏极加电阻R D ;(2.5分)
(d )在R g 支路加-V GG ,+V DD 改为-V DD 。
(2.5分)
四、解:(1)求解Q 点:
V
17.7mA 61.2)1(A
μ3.32)1(e EQ CC CEQ BQ EQ e
b BEQ
CC BQ ≈-=≈+=≈++-=R I V U I I R R U V I ββ
(3分) (2)求解电压放大倍数和输入电阻:
992
.0)
)(1()
)(1( k 76)])(1([k 3996
.0)1()1( k 110])1([L e be L e L e be b i L e
be e e be b i L ≈+++=Ω
≈++=Ω=≈+++=
Ω
≈++=∞=R R r R R A R R r R R R R r R A R r R R R u u ∥∥∥∥:∥:ββββββ&&
(5分) (3) 求解输出电阻:Ω≈++=371be
s e o βr R R
R R b ∥∥
(2分) 五、解: (1)U A =7V ,U B =4V ,U C =1V ,U D =-2V ,u O =2 U D =-4V 。
(5分)
(2)u O =2 U D -u O3
mS 6.28471010501
163A 1O3≈-=⨯⨯⨯⨯-
=⋅⋅-=-t t t u C R u
(5分)
六、解:(每图5分)
七、解:(1)输出电压
V U o
8±= 振荡周期
Hz
T f ms
R R C R R T w 83/11.1221ln )2(213===⎪⎪⎭⎫
⎝⎛++≈
(5分) (2)矩形波的宽度
⎪⎪⎭⎫ ⎝⎛++≈2
131121ln )(R R C R R T w
其中Ω-=k Rw 10001,其中1T 的最小值
s
R R C R R T w 32131min 110
55.021ln )(-⨯≈⎪⎪⎭⎫
⎝⎛++≈ 1T 的最大值
s
R R C R R T w 32
131max 1105.1121ln )(-⨯≈⎪⎪⎭⎫ ⎝⎛++≈ 占空比
95.0045.0/1-≈T T
(5分)。
