火力发电厂的设备作用和各系统流程一、燃烧系统生产流程来自煤场的原煤经皮带机输送到位置较高的原煤仓中，原煤从原煤仓底部流出经给煤机平均地送入磨煤机研磨成煤粉。
自然界的大气经吸风口由送风机送到布置于锅炉垂直烟道中的空气预热器内，同意烟气的加热，回收烟气余热。
从空气预热器出来约250左右的热风分成两路：一路直截了当引入锅炉的燃烧器，作为二次风进入炉膛助燃；另一路则引入磨煤机入口，用来干燥、输送煤粉，这部分热风称一次风。
流淌性极好的干燥煤粉与一次风组成的气粉混合物，经管路输送到粗粉分离器进行粗粉分离，分离出的粗粉再送回到磨煤机入口重新研磨，而合格的细粉和一次风混合物送入细粉分离器进行粉、气分离，分离出来的细粉送入煤粉仓储存起来，由给粉机依照锅炉热负荷的大小，操纵煤粉仓底部放出的煤粉流量，同时从细粉分离器分离出来的一次风作为输送煤粉的动力，通过排粉机加压后与给粉机送出的细粉再次混合成气粉混合物，由燃烧器喷入炉膛燃烧。
二、汽水系统生产流程储存在给水箱中的锅炉给水由给水泵强行打入锅炉的高压管路，并导入省煤器。
锅炉给水在省煤器管内吸取管外烟气和飞灰的热量，水温上升到300左右，但从省煤器出来的水温仍低于该压力下的饱和温度（约330），属高压未饱和水。
水从省煤器出来后沿管路进入布置在锅炉别处顶部的汽泡。
汽包下半部是水，上半部是蒸汽，下半部是水。
高压未饱和水沿汽泡底部的下降管到达锅炉别处底部的下联箱，锅炉底部四周的下联箱上并联安装上了许多水管，这些水管内由下向上流淌吸取炉膛中心火焰的辐射传热和高温烟气的对流传热，由于蒸汽的吸热能力远远小于水，因此规定水冷壁内的气化率不得大于40％，否则专门容易因为工质来不及吸热发生水冷壁水管熔化爆管事故。
锅炉设备的流程一、锅炉燃烧系统1、作用：使燃料在炉内充分燃烧放热，并将热量尽可能多的传递给工质，并完成对省煤器和水冷壁水管内的水加热，对过热器和再热器管内的干蒸汽加热，对空气预热器管内的空气加热。
火力发电厂原理及设备介绍火力发电一般是指利用石油、煤炭和天然气等燃料燃烧时产生的热能来加热水，使水变成高温、高压水蒸气，然后再由水蒸气推动发电机来发电的方式的总称。
以煤、石油或天然气作为燃料的发电厂统称为火电厂。
火力发电站的主要设备系统包括：燃料供给系统、给水系统、蒸汽系统、冷却系统、电气系统及其他一些辅助处理设备。
火力发电系统主要由燃烧系统（以锅炉为核心）、汽水系统（主要由各类泵、给水加热器、凝汽器、管道、水冷壁等组成）、电气系统（以汽轮发电机、主变压器等为主）、控制系统等组成。
前二者产生高温高压蒸汽；电气系统实现由热能、机械能到电能的转变；控制系统保证各系统安全、合理、经济运行。
火力发电的重要问题是提高热效率，办法是提高锅炉的参数（蒸汽的压强和温度）。
90年代，世界最好的火电厂能把40％左右的热能转换为电能；大型供热电厂的热能利用率也只能达到60％～70％。
此外，火力发电大量燃煤、燃油，造成环境污染，也成为日益引人关注的问题。
热电厂为火力发电厂，采用煤炭作为一次能源，利用皮带传送技术，向锅炉输送经处理过的煤粉，煤粉燃烧加热锅炉使锅炉中的水变为水蒸汽，经一次加热之后，水蒸汽进入高压缸。
为了提高热效率，应对水蒸汽进行二次加热，水蒸汽进入中压缸。
通过利用中压缸的蒸汽去推动汽轮发电机发电。
从中压缸引出进入对称的低压缸。
已经作过功的蒸汽一部分从中间段抽出供给炼油、化肥等兄弟企业，其余部分流经凝汽器水冷，成为40度左右的饱和水作为再利用水。
40度左右的饱和水经过凝结水泵，经过低压加热器到除氧器中，此时为160度左右的饱和水，经过除氧器除氧，利用给水泵送入高压加热器中，其中高压加热器利用再加热蒸汽作为加热燃料，最后流入锅炉进行再次利用。
以上就是一次生产流程。
火力发电厂的基本生产过程火力发电厂的主要生产系统包括汽水系统、燃烧系统和电气系统，现分述如下：（一）汽水系统：火力发电厂的汽水系统是由锅炉、汽轮机、凝汽器、高低压加热器、凝结水泵和给水泵等组成，也包括汽水循环、化学水处理和冷却系统等。

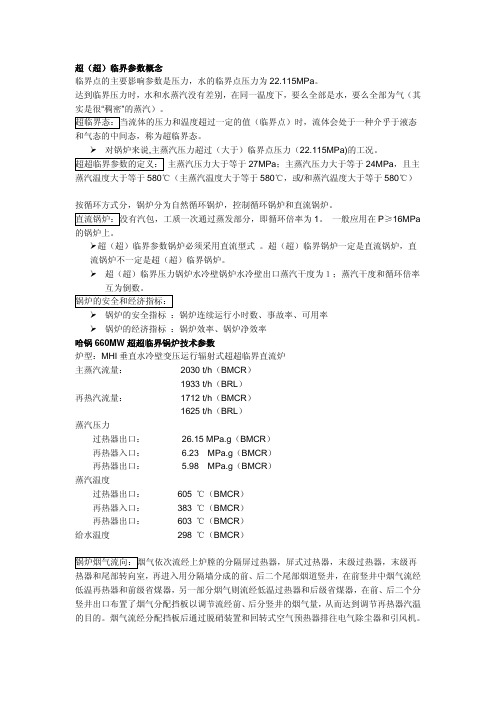

超（超）临界参数概念临界点的主要影响参数是压力，水的临界点压力为22.115MPa。
达到临界压力时，水和水蒸汽没有差别，在同一温度下，要么全部是水，要么全部为气（其实是很“稠密”的蒸汽）。
超临界态：当流体的压力和温度超过一定的值（临界点）时，流体会处于一种介乎于液态和气态的中间态，称为超临界态。
¾对锅炉来说,主蒸汽压力超过（大于）临界点压力（22.115MPa)的工况。
超超临界参数的定义：主蒸汽压力大于等于27MPa；主蒸汽压力大于等于24MPa，且主蒸汽温度大于等于580℃（主蒸汽温度大于等于580℃，或/和蒸汽温度大于等于580℃）按循环方式分，锅炉分为自然循环锅炉，控制循环锅炉和直流锅炉。
直流锅炉：没有汽包，工质一次通过蒸发部分，即循环倍率为1。
一般应用在P≥16MPa 的锅炉上。
¾超（超）临界参数锅炉必须采用直流型式。
超（超）临界锅炉一定是直流锅炉，直流锅炉不一定是超（超）临界锅炉。
¾超（超）临界压力锅炉水冷壁锅炉水冷壁出口蒸汽干度为１；蒸汽干度和循环倍率互为倒数。
锅炉的安全和经济指标：¾锅炉的安全指标：锅炉连续运行小时数、事故率、可用率¾锅炉的经济指标：锅炉效率、锅炉净效率哈锅660MW超超临界锅炉技术参数炉型：MHI垂直水冷壁变压运行辐射式超超临界直流炉主蒸汽流量：2030t/h（BMCR）t/h（BRL）1933再热汽流量：1712t/h（BMCR）t/h（BRL）1625蒸汽压力MPa.g（BMCR）过热器出口： 26.15再热器入口： 6.23 MPa.g（BMCR）再热器出口： 5.98 MPa.g（BMCR）蒸汽温度℃（BMCR）过热器出口： 605再热器入口： 383℃（BMCR）℃（BMCR）再热器出口： 603给水温度298 ℃（BMCR）锅炉烟气流向：烟气依次流经上炉膛的分隔屏过热器，屏式过热器，末级过热器，末级再热器和尾部转向室，再进入用分隔墙分成的前、后二个尾部烟道竖井，在前竖井中烟气流经低温再热器和前级省煤器，另一部分烟气则流经低温过热器和后级省煤器，在前、后二个分竖井出口布置了烟气分配挡板以调节流经前、后分竖井的烟气量，从而达到调节再热器汽温的目的。
火电厂主要设备简介火力发电厂是利用化石燃料燃烧释放的热能发电的动力设施，包括燃料燃烧释热和热能电能转换以及电能输出的所有设备、装置、仪表器件，以及为此目的设置在特定场所的建筑物、构筑物和所有有关生产和生活的附属设施。
主要有蒸汽动力发电厂、燃气轮机发电厂、内燃机发电厂几种类型.火电厂主要设备：汽轮机本体汽轮机本体（steam turbine proper）是完成蒸汽热能转换为机械能的汽轮机组的基本部分，即汽轮机本身。
它与回热加热系统、调节保安系统、油系统、凝汽系统以及其他辅助设备共同组成汽轮机组。
汽轮机本体由固定部分（静子）和转动部分（转子）组成。
固定部分包括汽缸、隔板、喷嘴、汽封、紧固件和轴承等。
转动部分包括主轴、叶轮或轮鼓、叶片和联轴器等。
固定部分的喷嘴、隔板与转动部分的叶轮、叶片组成蒸汽热能转换为机械能的通流部分。
汽缸是约束高压蒸汽不得外泄的外壳。
汽轮机本体还设有汽封系统。
锅炉本体锅炉设备是火力发电厂中的主要热力设备之一。
它的任务是使燃料通过燃烧将化学能转变为热能，并且以此热能加热水，使其成为一定数量和质量（压力和温度）的蒸汽。
由炉膛、烟道、汽水系统（其中包括受热面、汽包、联箱和连接管道）以及炉墙和构架等部分组成的整体，称为“锅炉本体”。
热力系统及辅助设备汽轮机部分的辅助设备有凝汽器、水泵、回热加热器、除氧器等。
把锅炉、汽轮机及其辅助设备按汽水循环过程用管道和附件连接起来所构成的系统，叫做发电厂的热力系统。
发电厂的热力系统按照不同的使用目的分为“原则性热力系统”、“全面性热力系统”、“汽轮机组热力系统”等。
发电机本体在发电厂中，同步发电机是将机械能转变成电能的唯一电气设备。
因而将一次能源（水力、煤、油、风力、原子能等）转换为二次能源的发电机，现在几乎都是采用三相交流同步发电机。
在发电厂中的交流同步发电机，电枢是静止的，磁极由原动机拖动旋转。
其励磁方式为发电机的励磁线圈FLQ（即转子绕组）由同轴的并激直流励磁机经电刷及滑环来供电。

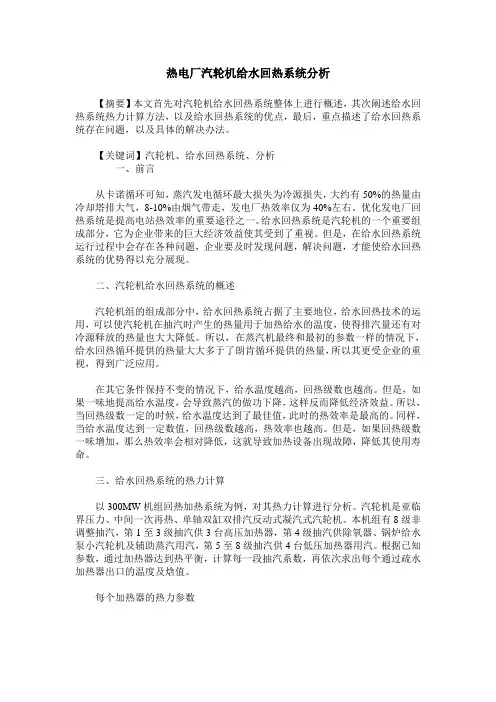

热电厂汽轮机给水回热系统分析【摘要】本文首先对汽轮机给水回热系统整体上进行概述，其次阐述给水回热系统热力计算方法，以及给水回热系统的优点，最后，重点描述了给水回热系统存在问题，以及具体的解决办法。
【关键词】汽轮机、给水回热系统、分析一、前言从卡诺循环可知，蒸汽发电循环最大损失为冷源损失，大约有50%的热量由冷却塔排大气，8-10%由烟气带走，发电厂热效率仅为40%左右。
优化发电厂回热系统是提高电站热效率的重要途径之一。
给水回热系统是汽轮机的一个重要组成部分，它为企业带来的巨大经济效益使其受到了重视。
但是，在给水回热系统运行过程中会存在各种问题，企业要及时发现问题，解决问题，才能使给水回热系统的优势得以充分展现。
二、汽轮机给水回热系统的概述汽轮机组的组成部分中，给水回热系统占据了主要地位，给水回热技术的运用，可以使汽轮机在抽汽时产生的热量用于加热给水的温度，使得排汽量还有对冷源释放的热量也大大降低。
所以，在蒸汽机最终和最初的参数一样的情况下，给水回热循环提供的热量大大多于了朗肯循环提供的热量，所以其更受企业的重视，得到广泛应用。
在其它条件保持不变的情况下，给水温度越高，回热级数也越高。
但是，如果一味地提高给水温度，会导致蒸汽的做功下降，这样反而降低经济效益。
所以，当回热级数一定的时候，给水温度达到了最佳值，此时的热效率是最高的。
同样，当给水温度达到一定数值，回热级数越高，热效率也越高。
但是，如果回热级数一味增加，那么热效率会相对降低，这就导致加热设备出现故障，降低其使用寿命。
三、给水回热系统的热力计算以300MW机组回热加热系统为例，对其热力计算进行分析。
汽轮机是亚临界压力、中间一次再热、单轴双缸双排汽反动式凝汽式汽轮机。
本机组有8级非调整抽汽，第1至3级抽汽供3台高压加热器，第4级抽汽供除氧器、锅炉给水泵小汽轮机及辅助蒸汽用汽，第5至8级抽汽供4台低压加热器用汽。
根据已知参数，通过加热器达到热平衡，计算每一段抽汽系数，再依次求出每个通过疏水加热器出口的温度及焓值。
