约克中央空调YBDB的简介

约克中央空调故障代码年夜全(2)之迟辟智美创作内容摘要：E6高压呵护E7高压、压缩机过流报警E8室内盘管温度探头报警E9室外盘管温度探头报警EA系统不制热或不制冷报警Eb一小时内压缩机启动越过６次EF通讯错手操器D0：防冷风最小温度25℃ D1：辅助加热启动室温条件...一：约克30匹商用空调故障代码E1室内温度传感器不良E2室内热交换器温度传感器不良E3室外热交换器温度传感器不良E4室外环境温度传感器不良E5过欠压呵护E6防解冻呵护E7防高温呵护E8室外环境温渡过低呵护E9过电流呵护KFR-50LW/AD、KFR-50LW、KF-50LW、KFR-5001LW机型E1高压e2房间温度感温头报警e3高压，相序.系统不制冷报警e4室外盘管感温头报警e5室内盘管感温头报警e6通讯故障二：约克数码涡旋多联机中央空调系列三：约克YBDB风管式中央空调故障代码EA系统不制热或不制冷报警Eb一小时压缩机启动超越6次EF通讯毛病E1室内风机故障E2电源故障E3房间温度探头报警E4环境温度探头报警E5辅助电加热过热报警E6高压报警E7高压，排气温渡过高或压缩机过流报警E8室内盘管温度探头报警E9室外盘管温度探头报警四：约克Y系列中央空调故障代码约克YGCC中央空调故障代码故障E1 1.高压报警 2.冷媒缺乏E2 1.房间温度感温头报警E3 1.压缩机报警输入 1. 若一上电就报警检查过压呵护及连接线是否完好，同时检查相序板，相序是否接错 2.高/高压报警若运行30分钟后呈现故障检查室内管温传感器位置是否放正确 3. 室内风机反馈报警若运行15秒后报警检查室内风机反馈线是否连接正确. 4.辅助加热（室内风机）过热报警检查过热呵护器E4 1.室外盘管管温头报警E5 1.室内盘管管温头报警E6 1.通讯毛病E7 1.室外环境温度探头报警E8 1.PG机电无反馈信号E9 1.系统冷媒缺乏（蒸发器高于25℃）约克YBD B中央空调故障代码E1室内风机故障E2电源故障E3房间温度探头故障E4环境温度探头故障E5辅助电加热报警E6高压呵护E7高压、压缩机过流报警E8室内盘管温度探头报警E9室外盘管温度探头报警EA系统不制热或不制冷报警E b一小时内压缩机启动越过６次 EF通讯错手操器D0：防冷风最小温度25℃D1：辅助加热启动室温条件20℃D2：机器静压选择E型25机以上D3：化霜时风机运行使能0D4：系统延时启动时间10秒D5：开始化霜计时温度0℃D6：结束化霜计时温度13℃D7：进入化霜计时时间30分钟D8：最年夜化霜时间5分钟手操器地址码开关ON OFF1三速见机单速2有辅助加热无副热3热泵机组单冷4远程化霜远程开关机其它调节通电后调温↑键3秒强热通电后调温↓键3秒强冷开机调温↑键3秒显外盘管温度开机调温↓键3秒显内盘管温度制热模式下按时↓键＋模式强制开关热泵设定I/O板开关约克SWDIP1 SWDIP2 SWDIP3 中央空调故障代码OFF OF F OFF 09OFF OFF ON 12OFF ON OFF 1 8OFF ON ON 25ON OFF OFF 30ON OF F ON 35ON ON OFF 45SWDIP4ON为风量系统（变风量板控制）OFF为定风量系统（线控器控制）SWD IP5ON为检测PG机电OFF为不检测PG机电约克YSAC中央空调故障代码01：流量故障（缺水水泵送风机）02：风机电源缺相外部连锁03：1＃压缩机高压04：1＃压缩机高压07：2＃压缩机高压08：2＃压缩机高压09：回水（风）温度传感器10：环境温度传感器11：1＃翅片温度传感器1 2：1＃出水温度传感器13：2＃翅片温度传感器14：2＃出水温度传感器15：1＃过冷呵护16：2＃过冷呵护约克YCA E；YHAC中央空调故障代码YCAE；YHAC（F）17：1＃不制热（制热出水低于3℃）18：2＃不制热（制热出水低于3℃）YCWE09：空10：冷冻回水温度传感器故障11：空12：空13：冷冻出水温度传感器故障14：冷却出水温度传感器故障15：空16：1＃过冷呵护（冷冻出水小于3℃，可设定）17：空18：空19：冷却出水温度年夜于40℃约克YEW中央空调故障代码E1：相序呵护FH：温度传感器开路FL：温度传感器短路L1：外部连锁E2：水流开关C1：压缩机1＃高压C2：压缩机2＃高压C3：压缩机3＃高压五：约克冷水水机组手操器故障代码代码故障01 流量故障，1开关不良.2水泵故障.3蓄水箱小.4阀门故障. 5水流开关.6系统有空气.02 风机电源缺相、外部连锁故障，检查风机过热呵护和电源03 1#压缩机高压故障，1缺水.2系统有空气.3通风散热不良（内机）.4膨胀阀开启过年夜.04 1#压缩机高压故障，1泄漏.2膨胀阀开启渡过小07 2#压缩机高压故障.同0308 2#压缩机高压故障.同0409 回水温度传感器故障，更换10 环境温度传感器故障，更换11 1#翅片温度传感器故障，更换12 1#出水温度传感器故障，更换13 2#翅片温度传感器故障，更换14 2#出水温度传感器故障，更换15 1#过冷呵护（小于3度）.水流量太小或有空气16 2#过冷呵护（小于3度）.水流量太小或有空气六：约克风管机（卧式暗装）故障代码代码故障描述处置E1 1、辅助加热（室内机）过热报警2、高压报警1、检查过热呵护器及其连线是否完好，清除故障后按ON/OFF键复位2、制冷剂缺乏，检查有无泄露E2 房间温度传感器报警检查室内回风传感器及其连线E3 1、压缩机报警输入2、高压报警3、内机反馈报警，运行30秒后呈现故障1、若一接电就报警，检查过压呵护及连接线是否完好，同时检查相序板，相序是否接错2、若运行30min后呈现故障，检查室内管温度传感器位置是否放正确3、检查室内管温传感器位置.排除后按ON/OFF键复位E4 室外管温故障（开路或短路）.E5 室内管温故障（开路或短路）E6 通讯毛病，线控器和内机无法建立连接，检查修复。

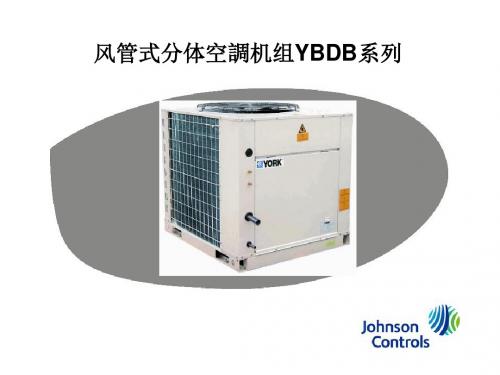

风管式分体空调机组系列风管式分体空调机组系列YBDB25,30系列为单冷媒回路，一台25,30外机分别拖一台25,30内机。

YBDB45系列为双冷媒回路，一台45外机拖一台45内机。

YBDB60,90,120系列为多冷媒回路，都是由多台30外机拖一台内机。

产品结构 YBDB 系列YBDB25,30系列YBDB45系列YBDB60,90,120系列控制线制冷管路2约克风管式分体空调机YBDB/YBOC(H)系列为集中送风系统，由室外机YBOC(H)系列，室内机YBDB系列组成。

机组可根据需要设置为单冷，单冷+辅热，热泵，热泵+辅热。

用户可根据不同场合确定二级加热的控制顺序。

YBDB/YBOC(H)系列风管式分体空调机单冷室内机与热泵室内机通用，YBDB25、YBDB30、YBDB45、YBDB60既可立式安装，也可卧式安装，YBDB90、YBDB120立式安装。

YBDB/YBOC(H)系列3YBDB25－60室内机组既可以卧式安装也可以立式安装， YBDB90，120可以立式安装，方便用户的多样选择；室内机组分左式和右式，可以两侧接管，方便安装和维护。

运行宁静室内机组采用低噪音设计，在机体内壁贴附了保温吸音材料，风机采用低噪音风机，创造了一个安静良好的环境。

室内机——YBDB 25 E000R/X室外机——YBOC(H) 25E/X控制器显示图 / 机组外型及机组尺寸a b5外型及机组尺寸67外型及机组尺寸89外型及机组尺寸1011室外机1 制冷：室外35℃（DB）/ 24℃（WB）、室内进风27℃（DB）/ 19℃（WB）。

制热：室外7℃（DB）/ 6℃（WB）、室内进风20℃（DB）。

2、换热器为高效亲水冲缝片。

3、风机为离心式前曲叶片,电机为380V/3Ph-50Hz 。

4、节流元件为热力膨胀阀。

1、制冷：室外35℃(DB)/24℃(WB)，室内进风27℃(DB)/19℃(WB)；制热：室外7℃(DB)/6℃(WB)， 室内进风20℃(DB)。

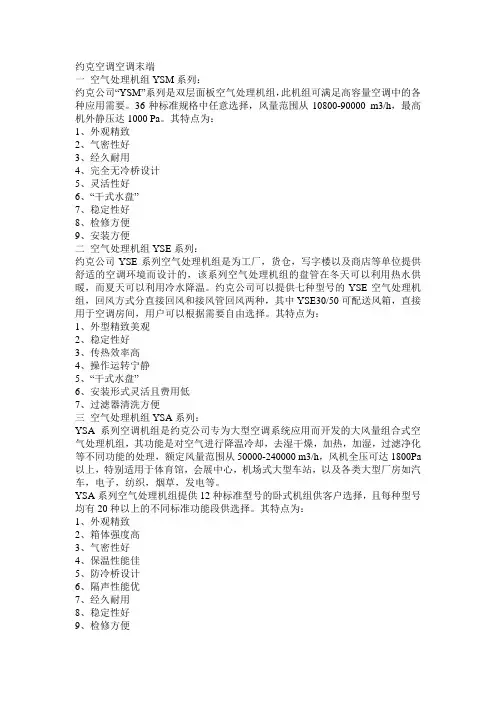

约克空调空调末端一空气处理机组YSM系列：约克公司“YSM”系列是双层面板空气处理机组，此机组可满足高容量空调中的各种应用需要。

36种标准规格中任意选择，风量范围从10800-90000 m3/h，最高机外静压达1000 Pa。

其特点为：1、外观精致2、气密性好3、经久耐用4、完全无冷桥设计5、灵活性好6、“干式水盘”7、稳定性好8、检修方便9、安装方便二空气处理机组YSE系列：约克公司YSE系列空气处理机组是为工厂，货仓，写字楼以及商店等单位提供舒适的空调环境而设计的，该系列空气处理机组的盘管在冬天可以利用热水供暖，而夏天可以利用冷水降温。

约克公司可以提供七种型号的YSE空气处理机组，回风方式分直接回风和接风管回风两种，其中YSE30/50可配送风箱，直接用于空调房间，用户可以根据需要自由选择。

其特点为：1、外型精致美观2、稳定性好3、传热效率高4、操作运转宁静5、“干式水盘”6、安装形式灵活且费用低7、过滤器清洗方便三空气处理机组YSA系列：YSA系列空调机组是约克公司专为大型空调系统应用而开发的大风量组合式空气处理机组，其功能是对空气进行降温冷却，去湿干燥，加热，加湿，过滤净化等不同功能的处理，额定风量范围从50000-240000 m3/h，风机全压可达1800Pa 以上，特别适用于体育馆，会展中心，机场式大型车站，以及各类大型厂房如汽车，电子，纺织，烟草，发电等。

YSA系列空气处理机组提供12种标准型号的卧式机组供客户选择，且每种型号均有20种以上的不同标准功能段供选择。

其特点为：1、外观精致2、箱体强度高3、气密性好4、保温性能佳5、防冷桥设计6、隔声性能优7、经久耐用8、稳定性好9、检修方便10、安装方便四空气处理机组YAH系列：约克YAH系列空气处理机组是中央空调末端使用的吊顶式空气处理机组。

其功能是对空气的降温冷却，去湿干燥，加热等焓加温，过滤净化以及作为新风机组等。

适用于将处理过的空气通过网管送到一定距离的地方，特别选用于小型商业办公大楼和工业应用的空调工程。

YORK(约克）YBW超越系列水冷柜式空调设计成能直接送风或通过风管送风来达到调节室内环境的目的，该系列共有2种机型，分别为YBW-A型，有11个型号；YBW-B型，有3个型号，制冷量从30kW到180kW。

LLWYBW-A系列机组技术参数表YBW-A系列选配件技术参数表1.机组运行条件:室内空气温度27℃ DB/19℃WB,冷却水进出水温度29.5℃/35℃。

2.节流元件均为毛细管，YBW150A,180A 为热力膨胀阀。

3.除YBW150A,180A 采用活塞式压缩机外，其他型号均采用涡旋式压缩机，电源为380V/3PH-50Hz 。

4.冷凝器为大管径套管式，风机为皮带轮传动。

5.如机组选配热水盘管则深度尺寸W 则需相应增加130mm 。

6.规格参数如有变化，恕不预先通知。

35YBW-A系统制冷量（50Hz）/机组尺寸YBW-B 系列选配件技术参数表YBW-B 系列机组技术参数表全新推出的B系列机组包括YBW100B,YBW130B和YBW145B，采用了高效的壳管式换热器，其换热性能比较好，加之约克全新的系统匹配技术使整机能效比更高，系统更节能。

另外，壳管式换热器可采用人工清洗，清洗方便，使用寿命长。

YBW-B系列机组特点1.热水进出水温为60℃/50℃，进风干球温度为20℃。

2.盘管为铜管铝翅片,2排管,片距为12片/英寸。

3.热水盘管进出水接管方向为：面向回风口，接管方向在机组左侧。

1.机组运行条件:室内空气温度27℃ DB/19℃ WB ；冷却水进出水温度29.5℃/35℃。

2.冷凝器采用管壳式冷凝器,节流元件为毛细管。

3.机组采用涡旋式压缩机，风机为皮带轮传动，电源参数都为：380V/3PH-50Hz 。

4.如机组带热水盘管,则深度尺寸需相应增加130mm 。

5.规格参数如有变化，恕不预先通知。

电加热电加热分两极控制。

YBW-B系统制冷量（50Hz）/机组尺寸8YBW66A/77A/88A/100A/100BYBW44A/55A/120A/135A/130B/145B9F o r m N o .: S C - U 22EG .C N (0605)S u p e r s e d e s : C 120.Y B W (G Z F )(0904)约克国际成立于1874年，是全球最大的独立暖通空调和冷冻设备专业制造公司，其产品广泛应用于世界著名的项目中。

约克简介约克在全世界各地均设有120家工厂，提供高质量的空调及制冷用设备以便用户选择。

从商业民用空调制冷机组、工业用制冷设备至食品冷冻加工系统。

约克是现时唯一可全部提供使用R22，R123，R134a冷媒机的厂家。

早在三十年代，约克于上海成立了第一间约克公司及空调器制造厂。

随着中国的经济改革开放，今天的约克中国以上海、厦门、广州、深圳、武汉和北京为中心，遍布全中国近五十个城市的销售维修服务网络，为数以千计的项目提供了优质制冷空调设备。

约克广州和约克无锡空调冷冻设备有限公司于95年末及96年末相继成立。

1997年下半年度，约克于上海成立集培训、技术、维修、仓库、办公室及陈列室为一体的综合大楼。

迄今为止全中国有30多个办事处。

约克国际（北亚）有限公司是约克国际有限公司在全球的七大销售公司之一，总部设在香港。

业务范围覆盖中国大陆、香港、台湾、东南亚、韩国等国家和地区。

约克公司在大陆的市场推广是通过设在各地的二十多个办事处及维修站进行的。

现时约克公司的各办事处分布于世界各地，员工总数超过19000人。

香港办事处主要负责香港、澳门、中国大陆、台湾、韩国及日本等地的销售业务。

在中国，约克也早已拥有了日益增长的庞大用户群。

2000年约克产品在全球的销售额约为40亿美元，2000年在中国的销售额已超过2亿美元。

YORK约克（无锡）公司成立于1996年12月，公司位于无锡市国家高新技术产业开发区内，占地4万平方米，员工约470人，其中专业技术人员120人。

现生产的主要产品有：螺杆式冷水机组，离心式冷水机组，活塞式冷水机组，风冷冷水机组，工业制冷设备。

压力容器产品主要为：管壳式换热器，分离容器，贮存容器等。

产品除满足中国市场外还出口至亚太、中东及其他地区和国家。

公司成立至今，已取得相应的中国压力容器设计、制造许可证：美国ASME规范压力容器设计、制造证：IS9001-2000认证证书；IS014001认证证书；OHSAS18001认证证书；美国制冷空调协会ARI认证证书；中国机械产品安全认证（CUC）认证证书；中国节能产品认证证书；制冷设备制造许可证等。

约克------全球最大的独立暖通空调和冷冻设备专业制造公司，于1874年在美国宾夕法尼亚州的约克郡正式成立。

一百三十年来，约克公司的生产技术务网络不断拓展，至今在世界各地已拥有数以百计的公司、生产厂房及附属机构。

今天的约克已被公认为世界制冷技术应用领域的先导。

我们产品之应用甚为广泛，主要可分为民用、商用及工业冷冻设备三大类。

民用设备为住宅提供各式各样的分体式空调机组及小型冷水机组。

商用设备包括各种大型商用冷水机组、空气处理机组及群控设备和小型商用设备，工业冷冻设备主要提供各种螺杆式压缩机，配套制冷系统，冷藏库及食品冷冻设备，人造冰雪运动场设备等。

我们公司在暖通空调和冷冻设备行业中的领导地位，可从世界各地主要建设的信赖及选用中得到铁证。

无论在深海游弋的美国潜艇、克里姆林宫、英伦海峡隧道、纽约世界贸易中心、悉尼歌剧院、沙特阿拉伯的大清真寺、香港中环广场、马来西亚的吉隆坡国家石油大楼、迪拜塔，还是世界各地的麦当劳餐厅，均对我们的设备委以重任。

我们在中国已建立了以上海、北京、泉州、广州、深圳、武汉、为中心辐射整个中国市场的销售网络，通过二十几个销售办事处、二十多个销售代表处，已为中国数以千计的大中型酒店、商业大厦、购物中心、工厂及医院提供了优质的空调和冷冻设备。

从中央电视台、国家大剧院、T3航站楼、国家图书馆、国家会议中心、国家体育馆我们的空调都在为他们提供舒适的环境作保障。

为了满足中国市场不断发展的需求，从一九九五年底至一九九六年底，我们先后在中国广东省清远市和江苏省无锡市组建了由约克公司绝对控股的两家合资厂。

成立于1995年约克广州空调冷冻设备有限公司工厂占地面积近5万平方米，拥有员工超过650人，现产品有：空气处理机YSM、YDB、YSE、Y AH系列；风机盘管YGFC；水冷柜机YEW、YBW系列；小型冷水（热泵）机组YGCC、YBDB、YMAC、YCAB、YHAC、YCAE、YWHA系列；分体空调豪克；大型风冷冷水机组YEAJ；风冷热泵机组AWHC等。
