材料现代分析方法实验指导书

《现代仪器分析》实验指导书实验一 分光光度法测定高锰酸钾溶液的浓度3. 标准曲线的绘制另取4ml、5ml、6ml高锰酸钾溶液（0.001mol/L），分别加入到3个50ml容量瓶，加水稀释至刻度，充分摇匀；在最大吸收波长处，按浓度从低到高测定各溶液的吸光度A。

以浓度为横坐标，吸光度为纵坐标，绘制标准曲线。

4. 样品的测定取3.5ml待测样品加入到50ml容量瓶，加水稀释至刻度，充分摇匀；在最大吸收波长处测定吸光度。

利用标准曲线求出样品浓度。

四、实验记录及数据处理1、最大吸收峰的测定（1）不同吸收波长下三种浓度的吸光：（2）根据上表作A－λ曲线（吸收曲线），确定最大吸收峰的波长。

2、待测溶液浓度的测定（标准曲线法）：根据实验记录作A－c曲线（标准曲线），确定待测液X的浓度Cx。

五、思考题1、λmax在定量分析中的意义是什么？2、本实验参比溶液是什么？实验二 邻二氮菲显色法测定铁的含量一、实验原理邻二氮菲(phen)和Fe2+在pH3～9的溶液中，生成一种稳定的橙红色络合物Fe(phen) 32+，其lgK=21.3，κ508=1.1 × 104L·mol-1·cm-1，铁含量在0.1～6μg·mL-1范围内遵守比尔定律。

其吸收曲线如图1-1所示。

显色前需用盐酸羟胺或抗坏血酸将Fe3+全部还原为Fe2+，然后再加入邻二氮菲，并调节溶液酸度至适宜的显色酸度范围。

有关反应如下：2Fe3++2NH2OH·HC1＝2Fe2++N2↑+2H2O+4H++2C1－用分光光度法测定物质的含量，一般采用标准曲线法，即配制一系列浓度的标准溶液，在实验条件下依次测量各标准溶液的吸光度(A)，以溶液的浓度为横坐标，相应的吸光度为纵坐标，绘制标准曲线。

在同样实验条件下，测定待测溶液的吸光度，根据测得吸光度值从标准曲线上查出相应的浓度值，即可计算试样中被测物质的质量浓度。

二、仪器和试剂1．仪器 721或722型分光光度计。

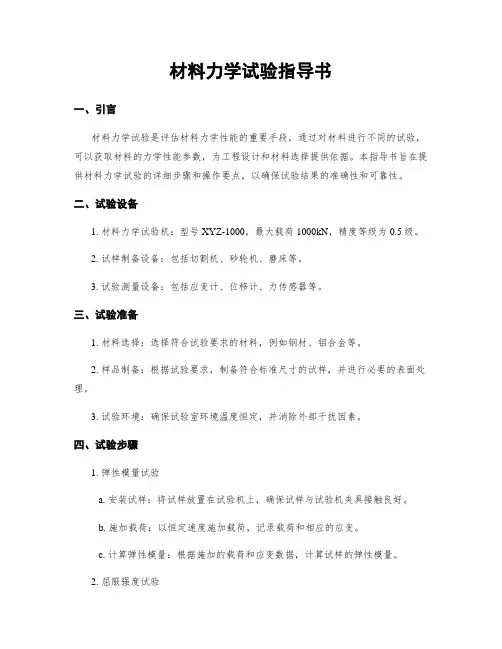

材料力学试验指导书一、引言材料力学试验是评估材料力学性能的重要手段，通过对材料进行不同的试验，可以获取材料的力学性能参数，为工程设计和材料选择提供依据。

本指导书旨在提供材料力学试验的详细步骤和操作要点，以确保试验结果的准确性和可靠性。

二、试验设备1. 材料力学试验机：型号XYZ-1000，最大载荷1000kN，精度等级为0.5级。

2. 试样制备设备：包括切割机、砂轮机、磨床等。

3. 试验测量设备：包括应变计、位移计、力传感器等。

三、试验准备1. 材料选择：选择符合试验要求的材料，例如钢材、铝合金等。

2. 样品制备：根据试验要求，制备符合标准尺寸的试样，并进行必要的表面处理。

3. 试验环境：确保试验室环境温度恒定，并消除外部干扰因素。

四、试验步骤1. 弹性模量试验a. 安装试样：将试样放置在试验机上，确保试样与试验机夹具接触良好。

b. 施加载荷：以恒定速度施加载荷，记录载荷和相应的应变。

c. 计算弹性模量：根据施加的载荷和应变数据，计算试样的弹性模量。

2. 屈服强度试验a. 安装试样：将试样放置在试验机上，确保试样与试验机夹具接触良好。

b. 施加载荷：以恒定速度施加载荷，记录载荷和相应的应变。

c. 确定屈服点：根据载荷-应变曲线，确定试样的屈服点。

3. 拉伸强度试验a. 安装试样：将试样放置在试验机上，确保试样与试验机夹具接触良好。

b. 施加载荷：以恒定速度施加载荷，记录载荷和相应的应变。

c. 计算拉伸强度：根据最大载荷和试样的原始横截面积，计算试样的拉伸强度。

4. 断裂韧性试验a. 安装试样：将试样放置在试验机上，确保试样与试验机夹具接触良好。

b. 施加载荷：以恒定速度施加载荷，记录载荷和相应的位移。

c. 计算断裂韧性：根据载荷-位移曲线，计算试样的断裂韧性。

五、数据处理与分析1. 数据记录：将试验过程中的载荷、应变、位移等数据记录下来。

2. 数据处理：对试验数据进行处理，包括计算平均值、标准差等统计参数。

现代仪器分析实验指导书目录实验一紫外－可见分光光度法测定水中苯酚的含量 (3)实验二固体样品红外吸收光谱的测定与分析 (5)实验三高效液相色谱法的应用－芳香烃的分离 (7)实验一紫外－可见分光光度法测定水中苯酚的含量1.实验目的：(1) 学习使用UV757CRT紫外可见分光光度计；(2) 进一步巩固郞伯－比尔定律，掌握紫外－可见分光光度法测定水中微量苯酚含量的方法。

2.实验仪器、试剂：3.实验原理：紫外－可见吸收光谱属分子吸收光谱法，当分子吸收到外来的辐射能量（光区范围在200-800 nm）时，分子外层价电子发生能级跃迁，进而产生吸收光谱。

紫外光谱具有灵敏度高、准确度好、仪器价格低廉、操作简便等许多优点，主要应用于化合物的定量分析。

其定量分析的主要依据为朗伯－比尔定律A＝ bc根据上述公式，吸光度与溶液浓度呈线性关系，如已知某物质的摩尔吸光系数，就可以根据吸光度值得出待测溶液的摩尔浓度。

4.实验步骤：(1) 配制苯酚标准溶液a. 精确称取苯酚0.3000 g，放入1 L容量瓶中，加蒸馏水摇匀，定容至1 L；b. 分别精确量取上述标准液2.0、3.0、4.0、5.0、6.0 mL，分别定容至50 mL，按序编号。

(2) 绘制苯酚的标准吸收曲线取上述3(4)号标准液，放置于1 cm的吸收池内（不能超过比色皿容积的4/5），以蒸馏水为参比溶液，在200-400 nm波长范围内进行扫描，绘制苯酚的标准吸收曲线，并选取270 nm附近最大吸收波长为本实验的入射波长。

(3) 绘制吸光度-浓度工作曲线分别取上述配制的5组溶液，放置于1 cm的吸收池内，以蒸馏水为参比溶液，以上述选定的入射波长为测定波长，测定其吸光度值，并绘制成吸光度-浓度曲线，计算得到回归方程。

(4) 待测溶液浓度的测定取待测苯酚溶液，放置于1 cm的吸收池内，以蒸馏水为参比溶液，以上述选定的入射波长为测定波长，测定其吸光度值，代入回归方程中，计算待测溶液的克浓度和摩尔浓度(mol/L)；并通过朗伯-比尔定律计算苯酚的摩尔吸光系数。

材料现代分析方法深圳大学材料学院主讲:李均钦材料现代分析方法主要参考书:1. 周玉主编，材料分析方法，哈工大出版社2007年版。

2. 黄新民、解挺编，材料分析测试方法，国防工业出版社2006年版。

3. 王富耻主编材料现代分析测试方法，北京理工大学出版社2006年版。

4. 梁敬魁编，粉末衍射法测定晶体结构，科学出版社2003年版。

绪论能源人类文明的三大支柱｛｛信息材料结构材料功能材料材料：用以制造有用构件、器件或其它物品的物质结构材料: 耐高温、耐高压、高强度材料等功能材料: 磁性材料、半导体材料、超导体材料化学成分材料的性能主要取决于｛结构组织形态为了了解所获材料的化学组成、物相组成、结构、组织形态及各种研究技术对材料性能的影响，需要采用相应的分析表征方法。

材料现代分析方法是一门技术性实验方法性的课程。

绪论材料现代分析测试方法的含义：广义：技术路线、实验技术、数据分析狭义：测试组成和结构的仪器方法如：X射线衍射分析电子显微分析表面分析热分析光谱分析（光谱和色谱－高分子方向单独开）绪论化学成分材料的性能主要取决于｛结构组织形态本课程主要介绍研究材料化学组成、物相组成、结构、组织形态的现代分析方法。

本课程的内容主要有：1、X射线粉末衍射分析（XRD：X-ray diffraction）主要用于物相分析和晶体结构的测定。

它所获取的所有信息都基于材料的结构。

绪论本课程的内容主要有：1、X射线粉末衍射分析（XRD：X-ray diffraction）主要用于物相分析和晶体结构的测定。

它所获取的所有信息都基于材料的结构。

绪论本课程的内容主要有：2、透射电子显微镜（TEM）（transition electron microscope）电子束透过薄膜样品，用于观察样品的形态，通过电子衍射测定材料的结构，从而确定材料的物相。

分辨率：0.34nm● 加速电压：75kV－200kV；放大倍数：25万倍● 能谱仪：EDAX －9100；扫描附件：S7010 透射电镜绪论本课程的内容主要有：3）扫描电子显微镜（SEM）电子束在样品表面扫描，用于观察样品的形貌（具有立体感）；通过电子束激发样品的特征X射线获取样品的成分信息。

实验一一．实验目的1.了解X射线衍射的结构及工作原理。

2.熟悉X射线衍射仪的操作。

3.掌握运用X射线衍射分析卡片和软件进行物相分析的方法。

二．实验原理（1）X射线的产生和X射线的光谱实验中通常使用X光管来产生X射线。

在抽成真空的X光管内，当由热阴极发出的电子经高压电场加速后，高速运动的电子轰击由金属做成的阳极靶时，靶就发射X射线。

发射出的X射线分为两类：轫致辐射和特征辐射。

（2）X射线与物质的作用X射线与物质相互作用产生各种复杂过程。

就其能量转换而言，一束X射线通过物质分为三部分：散射、吸收、透过物质沿原来的方向传播，其中相干散射是产生衍射花样原因。

如图 1图1 X射线与物质的作用（3）晶体结构与晶体X射线衍射晶体结构可以用三维点阵来表示。

每个点阵点代表晶体中的一个基本单元，如离子、原子或分子等。

空间点阵可以从各个方向予以划分，而成为许多组平行的平面点阵。

因此，晶体可以看成是由一系列具有相同晶面指数的平面按一定的距离分布而形成的。

各种晶体具有不同的基本单元，晶胞大小，对称性，因此每种晶体都必然存在着一系列特定的d值，可以用于表征不同的晶体。

X射线波长与晶面间距相近，可以产生衍射。

晶面间距d和X射线的波长的关系可以用布拉格方程来表示2dsinθ＝nλ根据布拉格方程，不同的晶面，其对X射线的衍射角也不同。

因此，通过测定晶体对X射线的衍射，就可以得到它的X射线粉末衍射图，与数据库中的已知X射线粉末衍射图对照就可以确定它的物相。

（4）物相鉴定原理任何结晶物质均具有特定晶体结构（结构类型，晶胞大小及质点种类，数目，分布）和组成元素。

一种物质有自己独特的衍射谱与之对应，多相物质的衍射谱为各个互不相干，独立存在物相衍射谱的简单叠加。

衍射方向是晶胞参数的函数—取决于晶体结构；衍射强度是结构因子函数—取决于晶胞中原子的种类、数目和排列方式。

任何一个物相都有一套d-I特征值及衍射谱图。

因此，可以对多相共存的体系进行全分析。

《材料综合实验》指导书金属材料工程专业2013-8-20沈阳理工大学材料学院目录实验一钢的热处理综合实验................................................ １实验二铸造合金流动性的测定.............................................. ３实验三铸造合金残余应力的测定............................................ ６实验四锻压变形原理实验.................................................. ７实验五焊接方法综合实验.................................................. ９实验一钢的热处理综合实验1.1实验目的了解钢的热处理操作及硬度实验原理，正确设计、制定钢的淬火工艺，利用热处理炉和硬度计进行碳钢的热处理，并用硬度计检测硬度，分析硬度与热处理工艺的关联性，从而增强对热处理原理与工艺的感性认识，加深对热处理的了解。

）通过实验，使学生加深对课堂教学内容的理解，掌握热处理的基本原理和工艺基本知识，熟练使用热处理相关仪器设备。

同时可逐步提高从事本专业科学研究实验以及分析和解决实际工程问题的动手能力；提高学生将理论与实践相结合的能力。

1.2实验设备和仪器1)洛氏硬度计2)热处理箱式炉3)碳钢试样3)直读光谱仪1.3实验内容及要求实验内容：学生自行设计制定碳钢（9SiCr）的热处理工艺，进行热处理操作，进行硬度检测实验，分析碳钢热处理工艺对组织性能的影响规律，撰写完整的实验分析报告。

实验要求：要求学生了解碳钢普通热处理(退火、正火、淬火、回火)的操作方法；了解钢在热处理时含碳量、加热温度、加热时间、冷却速度及回火温度等主要因素对钢热处理后组织与性能的影响；明确热处理过程中的操作注意事项；制订热处理工艺过程、设计操作步骤、确定工艺参数(如加热温度、保温时间、冷却速度等)；了解钢普通热处理(退火、正火、淬火、回火)下的金相组织变化和性能变化，建立金相组织、性能与热处理工艺关系的感性认识；使学生具备在指定工作条件下制定热处理工艺，以及通过热处理实践操作、硬度检测等实验过程，对相应的工艺进行初步实验、分析的能力。

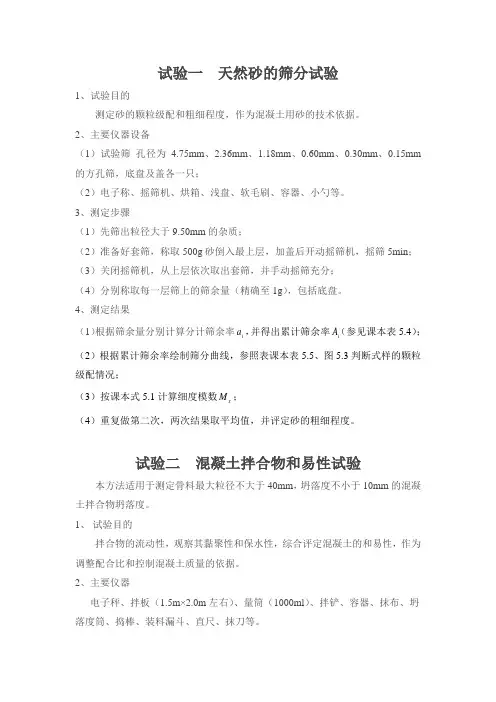

试验一 天然砂的筛分试验 1、试验目的 测定砂的颗粒级配和粗细程度，作为混凝土用砂的技术依据。 2、主要仪器设备 （1）试验筛 孔径为4.75mm、2.36mm、1.18mm、0.60mm、0.30mm、0.15mm的方孔筛，底盘及盖各一只； （2）电子称、摇筛机、烘箱、浅盘、软毛刷、容器、小勺等。 3、测定步骤 （1）先筛出粒径大于9.50mm的杂质； （2）准备好套筛，称取500g砂倒入最上层，加盖后开动摇筛机，摇筛5min； （3）关闭摇筛机，从上层依次取出套筛，并手动摇筛充分； （4）分别称取每一层筛上的筛余量（精确至1g），包括底盘。 4、测定结果 （1）根据筛余量分别计算分计筛余率ia，并得出累计筛余率iA（参见课本表5.4）； （2）根据累计筛余率绘制筛分曲线，参照表课本表5.5、图5.3判断式样的颗粒级配情况； （3）按课本式5.1计算细度模数xM； （4）重复做第二次，两次结果取平均值，并评定砂的粗细程度。

试验二 混凝土拌合物和易性试验 本方法适用于测定骨料最大粒径不大于40mm，坍落度不小于10mm的混凝土拌合物坍落度。 1、 试验目的 拌合物的流动性，观察其黏聚性和保水性，综合评定混凝土的和易性，作为调整配合比和控制混凝土质量的依据。 2、主要仪器 电子秤、拌板（1.5m×2.0m左右）、量筒（1000ml）、拌铲、容器、抹布、坍落度筒、捣棒、装料漏斗、直尺、抹刀等。 3、测定步骤 （1）取适量石料，用4.75mm筛筛除较小颗粒后备用（每次倒入的石的平均厚度不宜超过5mm，手动筛出应充分）； （2）将试验一2.36mm、1.18mm、0.60mm、0.30mm、0.15mm的方孔筛上筛余的砂混合，或用4.75mm筛去粗颗粒并用0.15mm筛去细颗粒后备用； （3）称取P.O 42.5级水泥2000g、砂4100g、石7300g、自来水1340g，预先用抹布润湿拌板，按照“石+砂+水泥+水”的顺序依次拌合均匀； （4）取坍落度桶，并预先润湿内壁及底部垫板，用手按住或用脚踩住踏板，将拌合好的混凝土拌合物通过装料漏斗装入筒内，整个过程分3层，每装一层用捣棒用周围向中心插捣27次；抹平坍落度筒顶部的混凝土，使之尽量不出现空洞； （5）手握把手，稍微转动坍落度筒，后垂直提起，整个过程尽量不扰动内部混凝土； （6）将坍落度筒放在堆积体一旁作为对比，锥堆积体的坍落度（mm），记录数据； （7）保水性目测 如有较多稀浆从底部析出，锥体也因失浆使骨料裸露，表示该拌合物保水性不好，反之则反； （8）黏聚性目测 用捣棒在锥体一侧轻轻敲打，锥体渐渐下沉表示黏聚性良好，若锥体突然倒塌、部分崩裂或出现离析表示黏聚性不好。

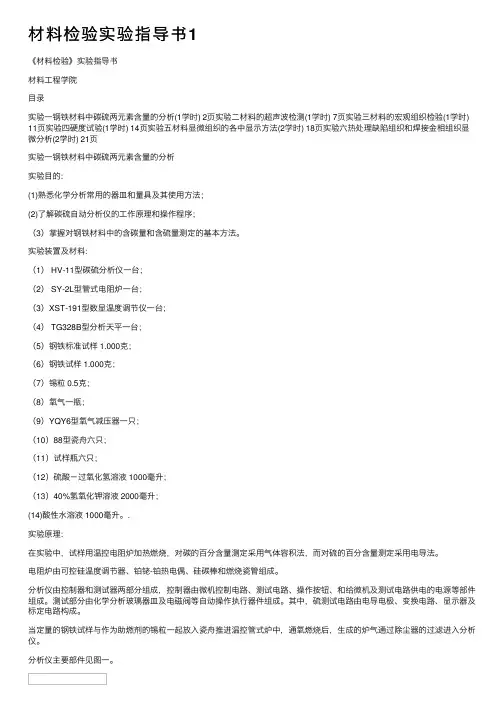

材料检验实验指导书1《材料检验》实验指导书材料⼯程学院⽬录实验⼀钢铁材料中碳硫两元素含量的分析(1学时) 2页实验⼆材料的超声波检测(1学时) 7页实验三材料的宏观组织检验(1学时) 11页实验四硬度试验(1学时) 14页实验五材料显微组织的各中显⽰⽅法(2学时) 18页实验六热处理缺陷组织和焊接⾦相组织显微分析(2学时) 21页实验⼀钢铁材料中碳硫两元素含量的分析实验⽬的:(1)熟悉化学分析常⽤的器⽫和量具及其使⽤⽅法；(2)了解碳硫⾃动分析仪的⼯作原理和操作程序；（3）掌握对钢铁材料中的含碳量和含硫量测定的基本⽅法。

实验装置及材料:（1） HV-11型碳硫分析仪⼀台；（2） SY-2L型管式电阻炉⼀台；（3）XST-191型数显温度调节仪⼀台；（4） TG328B型分析天平⼀台；（5）钢铁标准试样 1.000克；（6）钢铁试样 1.000克；（7）锡粒 0.5克；（8）氧⽓⼀瓶；（9）YQY6型氧⽓减压器⼀只；（10）88型瓷⾈六只；（11）试样瓶六只；（12）硫酸－过氧化氢溶液 1000毫升；（13）40%氢氧化钾溶液 2000毫升；(14)酸性⽔溶液 1000毫升。

.实验原理:在实验中，试样⽤温控电阻炉加热燃烧，对碳的百分含量测定采⽤⽓体容积法，⽽对硫的百分含量测定采⽤电导法。

电阻炉由可控硅温度调节器、铂铑-铂热电偶、硅碳棒和燃烧瓷管组成。

分析仪由控制器和测试器两部分组成，控制器由微机控制电路、测试电路、操作按钮、和给微机及测试电路供电的电源等部件组成。

测试部分由化学分析玻璃器⽫及电磁阀等⾃动操作执⾏器件组成。

其中，硫测试电路由电导电极、变换电路、显⽰器及标定电路构成。

当定量的钢铁试样与作为助燃剂的锡粒⼀起放⼊瓷⾈推进温控管式炉中，通氧燃烧后，⽣成的炉⽓通过除尘器的过滤进⼊分析仪。

分析仪主要部件见图⼀。

图⼀分析仪结构⽰意图⾸先，炉⽓进⼊硫吸收器，其中装有硫酸-过氧化氢吸收液，炉⽓中的⼆氧化硫与过氧化氢反应，⽣成硫酸。

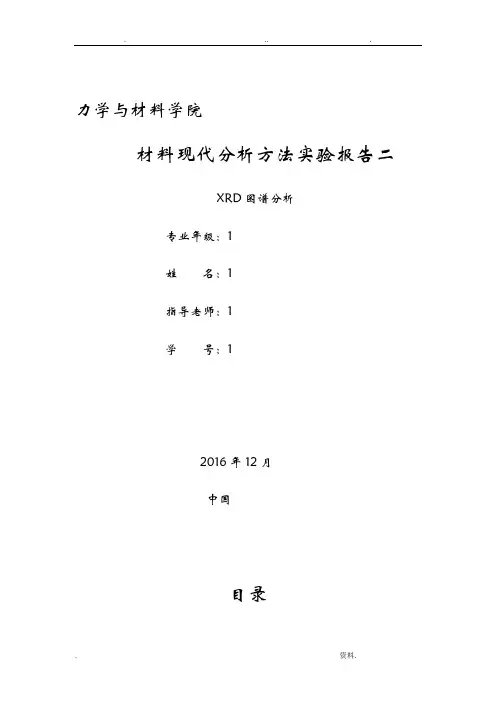

. .. . . 资料. 力学与材料学院 材料现代分析方法实验报告二 XRD图谱分析 专业年级：1 姓 名：1 指导老师：1 学 号：1

2016年12月 中国

目录 2

实验名称：XRD图谱分析…………………………………………… 一、实验目的…………………………………………………… 二、实验要求…………………………………………………… 三、操作过程…………………………………………………… 四、结果分析与讨论………………………………………………

实验名称：XRD图谱分析 一、实验目的 3

了解XRD基本原理及其应用，不同物相晶体结构XRD图谱的区别，熟练掌握如何来分析利用X射线测试得到的XRD图谱。 二、实验要求 1、熟练掌握如何来利用软件打开、分析XRD图谱，以及输出分析结果。 2、明确不同物质的XRD图谱，掌握XRD图谱包含的晶体结构的关系，通过自己分析、数据查找和鉴别的全过程，了解如何利用软件正确分析和确定不同物相的XRD图谱，并输出分析结果。 3、实验报告的编写，要求报告能准确的反映实验目的、方法、过程及结论。 三、操作过程 1、启动Jade 6.0，并打开实验数据。 2、点击图标使图谱平滑后，再连续两次点击图标扣除背景影响。 3、右击工具栏中的图标，全选左侧的项目，取消选择右侧中的Use Chemistry Filter，最后在下方选择S/M Focus on Major Phases（如图一），并点击OK。 4

图一 4、得到物相分析，根据FOM值（越小，匹配性越高）可推断出该物相为以ZnO为主，可能含有CaF2、Al2O3、Mg(OH)2混合组成的物质（如图二），双击第一种物质可以得到主晶相的PDF卡片（如图三），点击图三版面中的Lines可以观察到不同角度处的衍射强度（如图四）。 5 图二

图三 6 图四 5、右击工具栏中的图标，全选左侧的项目，并选择右侧中的Use Chemistry Filter，在元素表中选择O、F、Ca、H、Al、Mg（如图五），最后在下方选择S/M Focus on Minor Phases（如图六），并点击OK。

工程材料实验指导书工程材料实验指导书是一本旨在帮助学生了解工程材料实验过程和实验方法的书籍。

通过实验指导书，学生可以了解不同种类工程材料的特性和性质，例如强度、硬度、耐腐蚀等，学习不同的实验方法和操作技巧，提高实验操作水平和理论认知水平。

同时，实验指导书也是一本教师教学的重要辅助材料，可以为教师提供科学的实验方案和详细的实验步骤，帮助教师更好地指导学生完成实验任务。

工程材料实验指导书应该包括以下内容：一、实验介绍实验介绍主要介绍实验目的、原理、要求、方法和注意事项等，让学生对实验有一个整体的了解。

在实验介绍中，应该明确实验的主要目的和意义，让学生们知道实验的重要性和应用价值。

二、实验内容实验内容是实验指导书的核心部分，应该详细介绍实验步骤和操作方法。

实验内容应该按照实验步骤的顺序进行阐述，每一步都要详细说明，包括所需材料、设备和操作方法等。

在讲解实验内容时，应该注重培养学生的实验技能，包括实验操作技巧、观察和记录实验现象等。

三、实验结果和分析在实验结果和分析部分，应该介绍实验数据的处理方法和分析结果。

通过对实验数据的分析，学生可以了解到实验结果的意义和影响因素，进一步加深对实验原理和方法的理解。

四、实验总结实验总结的主要作用是回顾实验过程和成果，让学生对实验过程有一个全面的了解。

在实验总结中，应该重点强调实验过程中遇到的困难和解决方法，以及实验中需要注意的地方和给自己的建议和意见。

总体来说，工程材料实验指导书是一个重要的辅助教材，它有助于帮助学生理解实验内容和方法，提高他们的实验技能和分析能力。

同时，它也是教师教学的有效工具，可以提供科学的实验方案和详细的实验步骤，让教师更好地进行教学。

因此，工程材料实验指导书的编写应当注重实用性和科学性，切实为学生和教师服务。

现代材料表面工程技术实验指导书金文中编洛阳理工学院2013年09月目录实验一手工电弧堆焊实验 (3)实验二磁控溅射实验 (4)实验一手工电弧堆焊实验一、实验目的1．了解手弧焊的基本理论，熟练掌握手工电弧焊的基本操作及焊接规范参数调整的方法；2．掌握堆焊焊接技术及焊接中常见的焊接缺陷及原因。

二、实验设备与工具1．电焊机1台2．焊板、砂纸、焊条（酸性）若干3．锤1、钢丝刷各1把4．钢板尺1只三、实验内容1．焊条类型的选择及焊接规范的正确预置；2．各种焊接位置的操作及焊接规范对焊接成型的影响。

四、实验原理堆焊：是用焊接的方法，即利用火焰、电弧、等离子弧等热源将堆焊材料熔化，靠自身重力在工件表面堆焊成耐磨、耐蚀、耐热涂层的工艺方法。

具有修复与表面强化两大功能。

原理：电弧堆焊是将焊条与工件分别接在电源上，通过气体电弧放电产生的热量将焊条周期性的熔化成滴，并使焊条金属、药皮与工件表面局部融化，形成熔池，冷却后形成堆焊层的工艺方法。

五、实验步骤1、将电焊机接好：2、选定焊条类型及直径。

3、预调焊接电流值。

4、采用短路或划擦方法引燃电弧，进行堆焊，堆焊过程中要求在5秒钟内完成引弧，并建立稳定电弧，并能够将一根完整的焊条不断弧烧完。

5、根据实验时记录的实验数据完成实验报告。

六、实验结果及分析1．画出手工电弧堆焊的工艺流程图。

2．分析手工电弧堆焊的设备组成及工作原理。

3．简述手工电弧焊常见缺陷的种类及其预防措施。

4．分析焊接电流等工艺参数变化对堆焊质量的影响。

实验二磁控溅射实验一、实验目的与要求1）了解磁控溅射镀膜机结构特点；2）进一步理解真空磁控溅射镀膜的物理过程；3）初步掌握真空磁控溅射镀膜操作过程；4）能够分析各工艺参数对磁控溅射镀膜过程的影响。

二、实验设备与工具1）真空磁控溅射镀膜机一台；2）工作气体源（氮气、氩气等）；3）用于基片清洗的丙酮、NaOH溶液，及超声波清洗装置；4）玻璃基片、铝靶、钛靶。

三、实验原理溅射镀膜是利用气体放电产生的正离子在电场的作用下高速轰击阴极靶材，使靶材中的原子（或分子）逸出而沉积在被镀工件的表面，形成所需要的薄膜的过程。

材料现代分析方法实验有机化合物定性鉴定的光谱方法材料现代分析方法实验主要用于有机化合物的定性鉴定，其中光谱方法是一种常用的分析方法。

光谱方法通过测量样品与光的相互作用，获得样品分子的结构、组成和性质信息。

光谱方法包括红外光谱（IR）、核磁共振光谱（NMR）、质谱（MS）等。

红外光谱是一种通过测量物质对红外辐射的吸收来确定物质结构的方法。

在红外光谱仪中，样品受力作用下的分子转动、振动与辐射之间的能量转换过程中的吸收辐射可被仪器测量到。

不同化学键和官能团在特定波数下具有特征性的振动频率，经过处理可以得到特征峰的位置和强度，从而判断有机化合物的结构。

核磁共振光谱是一种通过测量样品中原子核在磁场中的共振吸收来确定物质结构的方法。

在核磁共振仪中，样品受到磁场作用后，被激发的核磁矢量进行自由进动，并在特定的频率下吸收或发射电磁辐射。

不同原子核具有特定的共振频率，可以通过核磁共振光谱仪测量到。

通过分析核磁共振光谱图谱的峰数、峰位和峰强度，可以确定有机化合物的结构。

质谱是一种通过测量样品中离子的质量和相对丰度来确定物质的结构的方法。

在质谱仪中，样品中的化合物经过电子轰击、化学离解或其他方法，形成离子，并按照质量大小分离和检测。

质谱图谱显示了离子的相对丰度和相对质量，其中离子的质量与分子的结构有关。

通过分析质谱图谱的峰数、峰位和相对丰度，可以确定有机化合物的结构。

上述光谱方法在材料现代分析方法实验中常常相互结合使用，来对有机化合物进行定性鉴定。

比如，通过红外光谱可以确定有机化合物中的官能团，然后根据核磁共振光谱和质谱等数据来确定官能团的位置和结构。

这些光谱方法具有非侵入性、快速、准确和高灵敏度的特点，使其成为有机化合物分析鉴定的重要工具。

总之，材料现代分析方法实验中的光谱方法可以通过测量样品与光的相互作用来确定有机化合物的结构和组成。

红外光谱、核磁共振光谱和质谱等方法可以相互结合使用，从而实现对有机化合物的定性鉴定。

金属材料性能测试与分析作业指导书【金属材料性能测试与分析作业指导书】一、引言金属材料性能测试与分析是材料科学与工程领域的重要课题，它对于理解和评估金属材料的性能具有重要意义。

本作业指导书旨在帮助学生深入了解金属材料性能测试与分析的基本原理和方法，并指导学生进行实际操作，提升他们的实践能力和技能。

二、实验目的掌握金属材料性能测试与分析的基本原理和方法；了解常见金属材料的几种基本性能指标；掌握金属材料的力学性能测试和金相显微镜观察方法。

三、实验材料和仪器设备1. 实验材料：- 不同类型的金属材料样品（如钢、铝合金等）；- 砂纸、砂轮等金属磨削、抛光工具；- 酸性和碱性试剂，如酸洗剂、腐蚀剂等。

2. 仪器设备：- 金相显微镜；- 万能材料试验机；- 金属硬度计。

四、实验步骤1. 样品准备a) 将金属材料样品切割成适当的形状和大小；b) 用砂纸、砂轮等工具对样品进行磨削和抛光，使其表面光洁。

2. 力学性能测试a) 将样品固定在万能材料试验机上；b) 进行拉伸、压缩或弯曲等力学性能测试；c) 记录测试过程中的载荷-位移曲线，并计算相应的力学性能参数，如抗拉强度、屈服强度等。

3. 金相显微镜观察a) 将样品进行金相腐蚀前的预处理；b) 在金相显微镜下观察样品的金相组织和晶粒形貌；c) 根据观察结果，进行金相组织和晶粒尺寸的分析和评价。

五、实验注意事项1. 操作仪器时要注意安全，遵守实验室规章制度；2. 对试剂的使用要仔细阅读说明书，并遵循相关操作要求；3. 确保样品表面光洁度对测试结果的影响最小化；4. 金相显微镜操作时，需要仔细调节显微镜参数以获得清晰的观察效果。

六、实验数据处理和分析1. 力学性能测试数据的处理和分析：a) 根据载荷-位移曲线确定样品的屈服点、抗拉强度等力学性能参数；b) 进行数据统计和图表绘制，以分析不同金属材料之间的差异。

2. 金相显微镜观察数据的处理和分析：a) 对金相组织和晶粒进行定性和定量分析；b) 比较不同金相组织和晶粒尺寸的差异，分析其对材料性能的影响。
