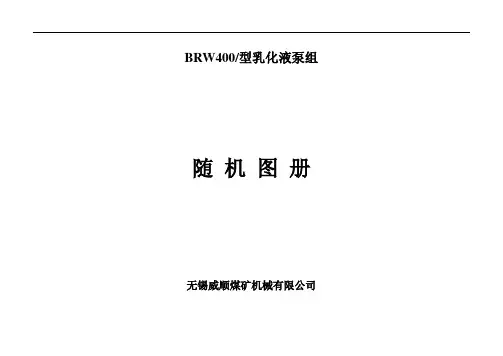

BRW400/型乳化液泵组随机图册无锡威顺煤矿机械有限公司无锡威顺煤矿机械有限公司BRW400/型乳化液泵组随机图册主件名称乳化液泵组主件型号BRW400/序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号11组卸载阀6XZF-WS163件O 密封圈 70×GB 1235-7621组泵体部件BRW400/ 01171件接管BRW400/ -431件半联轴器（泵端）BRW400/ 02-1181件螺母XR-WS1600·06B-2 42件压紧板BRW400/ 02-2191件蓄能器XNQ-L40/32051件轮胎环BRW400/ 02-3201组进液接管组件BRW400/ -561件加强环BRW400/ 02-4211件Φ19高压胶管KJ19-1/3-Ⅳ-1500 71件半联轴器（电机端）BRW400/ 02-5221件弯头KJ5-1981件隔爆电动机 250KW YBK2-355M-4231件支柱BRW500/ -591件底盘BRW400/ 03A241件支撑座BRW500/ -3102件三角皮带B68-1727GB 1171-74251件蓄能器接头BRW200/ -10111组张紧轮组件BRW400/ 05A261件直角二通接头BRW125/(Q)-1A 121件皮带轮BRW400/ -2131件护罩BRW400/ -1141件离心泵IS80-50-200151件弯接管BRW400/ -3BRW400/ 01泵体部件无锡威顺煤矿机械有限公司BRW400/型乳化液泵组随机图册主件名称泵体部件主件型号BRW400/ 01序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号15组泵头组件BRW400/ 0102 22件O密封圈50×GB1235-7631组安全阀WAF350/41件安全阀连接板BRW400/ 01-1 51件连通块BRW500/61组动力端BRW400/71件卸载阀连接板BRW400/ 01-2动力端无锡威顺煤矿机械有限公司BRW400/型乳化液泵组随机图册主件名称动力端主件型号BRW400/ 0103序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号11件放液塞WGQT -1161件螺堵BRW400/ 0103-13 22件O密封圈 40×GB 1235-76171件O 密封圈12×GB1235-7631件箱体BRW500/ 0103-1182件胶管KJ16-Ⅰ-1/3-820 41件后盖板BRW400/ 0103-4192件90°弯头 1/2"GB51件后盖垫BRW400/ 0103-5202件G1/2"内接头65组连杆滑块组件BRW400/ 010303212件螺堵BRW80/35 010301-7 71组上盖板组件BRW400/ 0103-2A222件垫圈BRW80/35 010301-8 81件上盖垫BRW400/ 0103-3231件盖BRW400/ 0103-692件空气滤清器RB45242件O密封圈 140×GB 1235-76105件隔离腔油封BRW400/ 010304A254件O密封圈 22×GB 1235-76111组隔离腔盖板组件BRW500/ 010305261件液标底板BRW400/ 0103-9 125件润滑管BRW125/271件液标压板BRW400/ 0103-10 132件胶管KJ16-Ⅰ-1/3-500281件透视板BRW200/ 0103-15 141件护罩BRW400/ 0103-11292件O密封圈 50×GB 1235-76151件分油块BRW400/ 0103-12301组磁性过滤器组件BRW125/无锡威顺煤矿机械有限公司BRW400/型乳化液泵组随机图册主件名称动力端主件型号BRW400/ 0103序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号311组机油泵组件BRW400/ 010307A 321件进液接头BPW400/ 0103-8B 331件O密封圈 70×GB 1235-76341组轴齿轮箱组件BRW400/ 010301A 351件齿轮箱垫BRW400/ 0103-7A 361组磁性过滤器组件BRW125/ 010306371件工艺垫块BRW400/ 0103-14 381组曲轴组件BRW400/ 010302A 393件接头座BRW400/ 010308C-1 401件接头座（Ⅰ）BRW400/ 010307A-4 411件冷却管BRW400/ 010308C 01BRW400/ 010301A轴齿轮箱组件无锡威顺煤矿机械有限公司BRW400/型乳化液泵组随机图册主件名称轴齿轮箱组件主件型号BRW400/ 010301A序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号11件轴承 NJ416GB/T283-9421件齿轮箱BRW400/ 010301A-1 31件小齿轮轴BRW400/ 010301A-2 41件轴承 22222C GB/T288-9451件小齿轮轴承压盖BRW400/ 010301-3 61件油封 PD105×130×12HG4-692-6771件大齿轮压板BRW200/ 010302-6 82件外舌止动垫圈12GB856-7691件O密封圈 200×GB 1235-76101件螺堵BRW80/35 010301-7 111件垫圈BRW80/35 010301-8BRW400/ 010302A 曲轴组件无锡威顺煤矿机械有限公司BRW400/型乳化液泵组随机图册主件名称曲轴组件主件型号BRW400/ 010302A序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号11件大齿轮BRW400/ 010302A-1 21件大齿轮压板BRW400/ 010302A-8 32件外舌止动垫圈16GB856-7641件堵BRW400/ 010302A-2 51件O密封圈 26×GB 1235-7661件轴承通套BRW400/ 010302A-3 72件轴承 22332C GB/T 288-9481件曲轴BRW400/ 010302A-4 91件轴承套BRW400/ 010302A-5 101件O密封圈 400×GB 1235-76111件齿轮BRW400/ 010302A-6 121件挡圈 100GB131件端齿轮轴BRW400/ 010302A-7 141件O密封圈 350×GB 1235-76BRW400/ 010303 连杆滑块组件无锡威顺煤矿机械有限公司BRW400/型乳化液泵组随机图册主件名称连杆滑块组件主件型号BRW400/ 010303序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号15件BRW400/ 010303-1连杆（瓦盖）25件BRW400/ 010303-2连杆螺栓310件GB 854-76单耳止动垫圈 24 410件BRW400/ 010303-3后轴瓦55件BRW400/ 010303-4前轴瓦65件BRW400/ 010303-5滑块75件BRW400/ 010303-6承压块85件BRW200/ 010303-6连杆衬套95件BRW400/ 010303-7滑块销1010件BRW200/ 010303-10滑块销定位塞BRW400/ 010307A机油泵组件无锡威顺煤矿机械有限公司BRW400/型乳化液泵组随机图册主件名称机油泵组件主件型号BRW400/ 010307A序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号11件接头座（Ⅰ）BRW400/ 010307A-4 21件接头座（Ⅱ）BRW400/ 010307A-5 31件特制齿轮泵D-CB-B4041件O密封圈 65×GB 1235-7651件轴盖BRW400/ 010307A-1 61件活接BRW400/ 010307A-2 71件O密封圈 45×GB 1235-7682件O密封圈 35×GB 1235-7691件油泵齿轮BRW400/ 010307A-3 101件轴用挡圈22BRW125/ 010306 磁性过滤器组件无锡威顺煤矿机械有限公司BRW400/型乳化液泵组随机图册主件名称磁性过滤器组件主件型号BRW125/ 010306序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号11件大螺堵BRW125/ 010306-1 21件"O"密封圈50×GB1235-76320件磁铁BRW125/41件芯杆BRW125/ 010306-3 54件隔圈BRW125/ 010306-4 61件套BRW125/ 010306-5 71件盖BRW125/ 010306-1BRW125/ 010306 磁性过滤器组件无锡威顺煤矿机械有限公司BRW400/型乳化液泵组随机图册主件名称磁性过滤器组件主件型号BRW125/ 010306序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号11件盖BRW125/ 010306-1 220件磁铁BRW125/ 010306-2A 31件芯杆BRW125/ 010306-3 44件隔圈BRW125/ 010306-4 51件套BRW125/ 010306-5 61件大螺堵BRW125/ 010306-6FA-WS350/安全阀无锡威顺煤矿机械有限公司BRW400/型乳化液泵组随机图册主件名称安全阀主件型号FA-WS350/序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号11件螺座FA-WS350/ -1 21件阀壳FA-WS350/ -2 31件锁紧螺母FA-WS350/ -9 41件O 密封圈 50×GB 1235-76 51件O 密封圈 20×GB 1235-76 61件挡圈 A20×16×GB 1235-76 71件阀座FA-WS350/ -3 81件阀芯FA-WS350/ -4 91件套FA-WS350/ -5 101件弹簧座FA-WS350/ -6 111件小弹簧FA-WS350/ -7 121件弹簧WAF70 - 06 131件调节螺座FA-WS350/ -86XZF-WS卸载阀无锡威顺煤矿机械有限公司BRW400/型乳化液泵组随机图册主件名称卸载阀主件型号6XZF-WS序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号11件阀体6XZF-WS-1162件导向套5XZF-WS-523件O密封圈 45×GB 1235-76172件挡圈 A45×40×GB 1235-7636件螺堵H2-XZF-32182件主阀芯5XZF-WS-1046件O密封圈 11×GB 1235-76192件过渡套5XZF-WS-852件接头6XZF-WS-6204件O密封圈 52×GB 1235-7666件O密封圈 35×GB 1235-76212件主阀座5XZF-WS-971件O密封圈 40×GB 1235-76222件堵头6XZF-WS-281件接头6XZF-WS-4232件排液阀芯BRW200/ 0102-10 91件O密封圈 50×GB 1235-76242件单向阀座5XZF-WS-11102件主阀螺堵5XZF-WS-3251件接头WGQT 03-10112件O密封圈 55×GB 1235-76261件O密封圈 22×GB 1235-76122件主阀弹簧Φ×Φ×5XZF-WS-4272件排液阀弹簧Φ2×Φ20×BRW200/ 0102-2 132件推力活塞5XZF-WS-6282件单向阀螺堵5XZF-WS 01146件O密封圈 68×GB 1235-76291件O密封圈 28×GB 1235-76154件挡圈 A68×63×GB 1235-76301件挡圈 A28××1Q/WM 07-81无锡威顺煤矿机械有限公司BRW400/型乳化液泵组随机图册主件名称卸载阀主件型号6XZF-WS序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号311件压紧螺套H2-XZF-23461件中间套H2-XZF-27 321件筒H2-XZF-20A471件先导阀座H2-XZF-30 331件芯棒H2-XZF-22481件先导阀螺堵H2-XZF-31 341件调整螺套H2-XZF-19491件O密封圈 29×GB 1235-76 3524件碟形弹簧H2-XZF-21501件O密封圈 34×GB 1235-76 361件锁紧螺母H2-XZF 01511件下节流堵Φ6XZF-WS-3 371件阀杆H2-XZF-29524件O密封圈Φ×J005381件活塞套H2-XZF-24532件节流堵Φ1H2-XZF-34B2 391件滑套H2-XZF-25543件O密封圈 8×GB 1235-76 401件O密封圈 15×GB 1235-76412件O密封圈Φ×3J0115421件先导阀体H2-XZF-28A431件铜套H2-XZF-26441件O密封圈Φ×J0054451件挡圈 A17×13×1Q/WM 07-81。

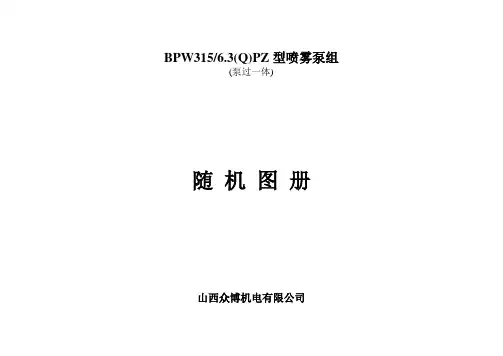

BPW315-6.3(Q)PZ型喷雾泵泵组随机图册(泵过一体)解读

15
3
件
进液阀压套
BPW320/6.3K 0102-4
BPW315/6.3(Q)PZ 0103曲轴箱组件
山西众博机电有限公司
BPW315/6.3(Q)PZ型喷雾泵组随机图册
众博机电
主件名称
曲轴箱组件
主件型号
BPW315/6.3(Q)PZ 0103
序号
单台
数量
单位
配件名称
配件图号
序号
单台
数量
单位
配件名称
6
3
件
导向套
BPW 315/6.3Q 0101-5
7
12
件
密封圈Φ70.2×Φ59.8×5
BPW 315/6.3Q 0101-6
8
15
件
隔环Φ70×Φ60×2
BPW 315/6.3Q 0101-7
9
3
件
支承环
BPW 315/6.3Q 0101-8
10
3
件
挡圈A75×70×1.5
GB1235-76
11
BPW315/6.3(Q)PZ型喷雾泵组
(泵过一体)
随机图册
山西众博机电有限公司
BPW315/6.3(Q)PZ型喷雾泵组
山西众博机电有限公司
BPW315/6.3(Q)PZ型喷雾泵组随机图册
众博机电
主件名称
喷雾泵组
主件型号
BPW315/6.3(Q)PZ
序号
单台
数量
单位
配件名称
配件图号
序号
单台
数量
单位
配件名称
BRW80/35 010301-8
BPW315/6.3Q 010302曲轴组件

ZF8000-19-36型中间支架随机图册

郑州煤矿机械集团股份有限公司液压支架随机图册山西煤炭运销集团金辛达煤业有限公司ZF8000/19/36中部液压支架随机图册郑州煤矿机械集团股份有限公司2014年12月郑州煤矿机械集团股份有限公司液压支架随机图册一、山西煤炭运销集团金辛达煤业有限公司ZF8000/19/36型中间支架随机图F191-00总图明细序号图号名称材料数量单重1F191-01顶梁组件15686.78 2F191-02掩护梁组件13685.95 3F191-03底座组件16454.09 4F191-04左前连杆组件1356.8 5F191-05右前连杆组件1359.16 6F191-06后连杆组件1612.02 7F191-08尾梁部分组件11754.67 8F191-09前梁组件组件13013.2 9F191-30立柱φ280*855*840-1735组件4678.68 10F191-39尾梁千斤顶φ160/105*600组件2175.29 11ZT/AJ180d前梁千斤顶Φ180/120*180组件2126.61 1460199811底座填充物φ28040F191-09前梁F191-09前梁组件明细序号图号名称材料数量单重1F191-0901前梁体组件11415.31 2F191-0107托板组件1189.59 3F191-36护帮千斤顶φ100/70*505组件257.824ZT/SH100e 伸缩梁千斤顶φ100/70*800组件281.435F191-0106伸缩梁组件1718 6F191-0108后小四杆组件211.28 7F191-0109前小四杆组件29.13 8F191-0104护帮板组件1329.3 9ZT00-11/7垫圈45件40.03 10ZT00-02/7销轴45*210件2 2.7 11GB/T91-2000开口销D8*71件40 12ZT00-02/6销轴40*210件2 2.13 13ZT00-02/6销轴40*152件2 1.56 14ZT00-02/8销轴50*260件2 4.12 15GB/T91-2000开口销D10*80件20 16ZT00-11/8垫圈50件20.03 17ZT00-02/6销轴40*122件8 1.27 18GB/T91-2000开口销D8*63件120 19ZT00-11/6垫圈40件120.03 20ZT00-02/7销轴45*325件2 4.12F191-01顶梁组件F191-01顶梁组件明细序号图号名称材料数量单重1F191-0101顶梁体组件14534.26 2F191-0102顶梁左侧护板组件1314.51 3F191-0103顶梁右侧护板组件1314.51 4ZT00-27/2D形卡3.2件205ZT00-31/6挡轴板件2 1.07 6ZT00-01/14销轴12*125件20.11 7GB/T95-2002平垫圈D30件808ZT00-02/4销轴30*165件80.95 9GB/T91-2000开口销D8*71件2010ZT00-11/7垫圈45件20.03 11ZT00-02/7销轴45*285件2 3.63 12ZT00-07/2挡销10*10*136件40.12 13ZT/CH080f侧推千斤顶φ80/60*170件224.94 14F191-01/01顶杆件230.41 15ZT00-02/13销轴24*170件80.62 16GB/T91-2000开口销D6.3*40件8017ZT00-15/7销轴55*360件4 6.64 18ZT00-28/13挡块件8 1.34 19GB/T91-2000开口销D6.3*50件8020ZT00-75/2U形卡件80.03 21GB/T91-2000开口销D4*20件6022ZT00-31/4挡轴板件20.9 23ZT00-95挡板组件组件2 2.41 24ZT00-07/2挡销10*10*116件20.1 25ZT00-41/2销轴125*490件246.56 26F191-01/02支杆件217.23 27ZT00-03/8销轴30*410件5 2.26 28ZT00-05/6铰接轴90*450件221.92 29ZT00-14/2销轴30*75件20.4 30ZT09-04/2挡圈件20.02 31F191-01/03连接杆103件237.95 32ZT00-03/1销轴24*410件3 1.54 33ZT09-01/2弹簧件210.44 34ZT09-02/6顶杆103件229.51F191-02掩护梁F191-02掩护梁明细序号图号名称材料数量单重1F191-0201掩护梁体组件12705.6 2F191-0202掩护梁左侧护板组件1232.02 3F191-0203掩护梁右侧护板组件1232.02 4F191-02/01支杆件216.71 5ZT00-75/2U形卡件60.03 6ZT00-03/8销轴30*390件4 2.15 7ZT/CH080f侧推千斤顶φ80/60*170组件224.94 8ZT00-15/2销轴30*75件20.4 9ZT09-04/2挡圈件20.02 10ZT00-03/1销轴24*390件2 1.47 11F191-02/02连接杆103件137.69 12F191-02/03连接杆103件124.92 13F191-02/04弹簧导杆件228.21 14F191-02/05弹簧导杆件230.16 15F191-02/06铰接轴159*488件175.28 16ZT00-31/5挡轴板件20.99 17ZT00-02/4销轴30*165件80.95 18GB/T95-2002平垫圈D30件80 19GB/T91-2000开口销D6.3*50件80 20ZT00-07/2挡销10*10*116件40.1 21F191-02/07铰接轴124*428件240.02 22ZT00-31/4挡轴板件20.9 23ZT00-05/2铰接轴55*445件28.08 24ZT00-07/1挡销8*8*100件40.06 25GB/T91-2000开口销D4*20件120 26ZT00-05/5铰接轴80*455件217.46 27ZT00-07/2挡销10*10*120件40.1 28ZT09-01/2弹簧件210.44F191-03底座F191-03底座明细序号图号名称材料数量单重1F191-0301底座组件14864.48 2F191-0302推移框架组件1562.64 3ZT13a顶架组件131.1 4F191-0304脚踏板组件136.82 5F169-0307后溜连接头组件组件125.65 6ZT00-02/15销轴16*105件10.08 7ZT00-02/7销轴45*140件1 1.83 8GB/T91-2000开口销D5*36件209GB/T97-1985平垫圈D20件2010F191-03/01压块件20.9411ZT/HJ140p 移后溜千斤顶φ140/85*900组件1136.6812ZT/TJ180c推移千斤顶Φ180/105*900组件1259.04 13F191-03/02立柱压板件812.49 14GB/T91-2000开口销D8*71件10 15ZT00-02/7销轴45*185件1 2.39 16ZT00-11/7垫圈45件10.03 17ZT00-02/4销轴30*180件1 1.03 18GB/T95-2002平垫圈D30件90 19GB/T91-2000开口销D6.3*50件10 20F155-03/02双耳链环卡件143.29 21ZT00-38/1推杆固定销件1 5.9 22UK-32U形卡KJ32件10.03 23F191-03/03销轴φ60*205件1 4.73 24GB/T91-2000开口销D10*90件10 25F131A-03/05六角螺母M56件1 1.87 26Y315-03/02垫圈60件10.54 27F191-03/04销轴60*360件18.41 28ZT00-24/8连接头62,62件176.65 29ZT00-27/2D形卡3.2件20 30ZT00-02/15销轴16*135件10.23 31ZT00-02/1销轴20*210件20.53 32ZT00-15/10销轴70*305件19.1 33ZT00-02/4销轴30*100件80.59 34ZT00-27/3D形卡4件80.02 35F150-03/01堵件114.17 36ZT00-22/3挡块件20.9 37ZT00-15/10销轴70*195件1 5.8 38ZT00-02/13销轴24*215件20.78 39ZT00-75/3U形卡件20.0640ZT00-17/3销轴50*110件2 1.6 41ZT00-01/13销轴24*180件10.66 42GB/T97-1985平垫圈D24件70 43GB/T91-2000开口销D6.3*40件70 44ZT/DH125f抬底千斤顶φ125/90*260组件174.86 45ZT00-02/13销轴24*100件40.37 46ZT00-31/1挡轴板件20.9 47ZT00-41/2铰接轴125*438件240.95 48ZT00-27/5D形卡5.5件40 49ZT00-31/3挡轴板件2 1.05 50ZT00-41/5铰接轴160*538件183F191-08尾梁明细序号图号名称材料数量单重1F191-0801尾梁体组件11044.17 2F191-0802插板组件1612.6 3GB/T91-2000开口销D4*20件404GB/T91-2000开口销D6.3*50件405GB/T95-2002平垫圈D30件406ZT/BH080g 插板千斤顶φ80/60*600组件241.877ZT00-01/4销轴30*100件40.59 8ZT00-03/2销轴30*100件20.54 9ZT00-05/2铰接轴55*285件2 5.11 10ZT00-07/1挡销8*8*100件40.06 11ZT00-75/2U形卡件20.03序号图号名称材料数量单重1ZT/SLJ280f-01缸体L1=1315组件1257.98 2GB893.1-86孔用挡圈72件103ZT/104-1压紧螺母件10.27 4FD(G)-00底阀组件1 1.3 5MM506导向环280/275/20件206MD730活塞密封280/255/25件107MM506导向环200/195/20件208MD730活塞密封200/183/25件109F191-3002二级缸体组件1227.57 10F191-3003活柱组件1172.01 11ZT/103-43导向套200/185件17.43 12ZT/103-13导向套280/260件111.41 13MJ-UR155静密封286/274.8/11.2件10 14MM506导向环260/265/20件20 15MJ-UR155静密封210/202/8.2件10 16MD652杆密封260/280/18件10 17MM506导向环185/190/20件20 18GB1235-76O形圈300*5.7件1019GB/T79-2000内六角圆柱端端紧定螺钉M8*16件4020MF842防尘圈260/280/10.2件10 21MD652杆密封185/200/16件10 22GB/T3452.1-1992O形圈212*5.3件10 23MF842防尘圈185/200/10.2件10序号图号名称材料数量单重1F191-3901缸体组件179.86 2ZT/106-10活塞160/85件17.413GB/T79-2000内六角圆柱端端紧定螺钉M6*20件204MM506导向环160/155/15件20 5MD730活塞密封160/145/16件10 6GB1235-76O形圈85*5.7件10 7GB1235-76挡圈A85*75*2件20 8ZT/103-4导向套160/105件19.77 9MM506导向环105/110/15件20 10MJ-UR155静密封162/154/8.2件10 11MD652杆密封105/120/16件10 12GB/T3452.1-1992O形圈165*3.55件1013GB/T79-2000内六角圆柱端端紧定螺钉M6*12件2014MF38防尘圈105/120/7.2件10 16F191-3902活塞杆105*945组件178.21ZT/BH080g插板千斤顶ZT/BH080g插板千斤顶明细序号图号名称材料数量单重1ZT/BH080g-01缸体组件122.35 2ZT/106-21活塞80/50件1 1.29 3MM506导向环80/75/9.7件204GB/T79-2000内六角圆柱端端紧定螺钉M6*12件205MD730活塞封80/66/17件106GB1235-76O形圈50*3.5件107GB1235-76挡圈A50*44*1.5件208ZT/101-29活塞杆60*830件116.61 9ZT/016-22导向套80/60件1 1.38 10MJ-OR静密封80/70/9件10 11MC661承托环80/70/9件10 12MM506导向环60/65/20件10 13MD652杆密封60/75/13件10.01 14MF38防尘圈60/70.6/5.3件10ZT/SH100e伸缩梁千斤顶ZT/SH100e伸缩梁千斤顶明细序号图号名称材料数量单重1ZT/SH100e-01缸体组件142.062GB/T79-2000内六角圆柱端端紧定螺钉M6*12件203ZT/106-15活塞100/60件1 2.4 4MM506导向环100/95/20件105MD730活塞密封100/85/13.5件106GB1235-76O形圈60*5.7件107GB1235-76挡圈A60*50*2件208ZT/016-23导向套100/70件1 3.02 9MJ-UR155静密封102/94/8.2件10 10MM506导向环70/75/20件20 11MD652杆密封70/82/9.6件10.01 12MF38防尘圈70/82.2/7.2件10 13ZT/101-80活塞杆70*1186件133.84F191-36护帮千斤顶F191-36护帮千斤顶明细序号图号名称材料数量单重1F191-3601缸体组件130.87 2F191-36/01活塞杆70*776件121.46 3ZT/106-15活塞100/60件1 2.4 4MM506导向环100/95/20件105MD730活塞密封100/85/13.5件106GB/T79-2000内六角圆柱端端紧定螺钉M6*12件207GB1235-76挡圈A60*50*2件20 8ZT/016-23导向套100/70件1 3.02 9MJ-UR155静密封102/94/8.2件10 10MM506导向环70/75/20件20 11MD652杆密封70/82/9.6件10.01 12MF38防尘圈70/82.2/7.2件10 13GB1235-76O形圈60*5.7件10ZT/CH080f侧推千斤顶ZT/CH080f侧推千斤顶明细序号图号名称材料数量单重1ZT/CH080f-01缸体组件19.31 2ZT/106-21活塞80/50件1 1.293GB/T79-2000内六角圆柱端端紧定螺钉M6*12件204MM506导向环80/75/9.7件205MD730活塞封80/66/17件106GB1235-76O形圈50*3.5件107GB1235-76挡圈A50*44*1.5件208ZT/101-68活塞杆60*438组件112.69 9ZT/016-22导向套80/60件1 1.38 10MJ-OR静密封80/70/9件10 11MC661承托环80/70/9件10 12MM506导向环60/65/20件10 13MD652杆密封60/75/13件10.01 14MF38防尘圈60/70.6/5.3件10ZT/AJ180d前梁千斤顶ZT/AJ180d前梁千斤顶明细序号图号名称材料数量单重1ZT/AJ180d-01缸体组件164.54 2MM506导向环180/175/20件103MD730活塞密封180/163/20件104ZT/103-37导向套180/120件112.2 5MJ-UR155静密封182/174/8.2件106MM506导向环120/125/15件207MD652杆密封120/135/16件108GB/T3452.1-1992O形圈180*3.55件109GB/T79-2000内六角圆柱端端紧定螺钉M8*12件2010MF38防尘圈120/135/9.5件10 11ZT/101-96整体活塞杆120*512件149.01ZT/DH125f抬底千斤顶ZT/DH125f抬底千斤顶明细序号图号名称材料数量单重1ZT/112-08耐磨套125组件112.23 2ZT/DH125f-01缸体组件129.453GB/T79-2000内六角圆柱端端紧定螺钉M6*20件204MM506导向环125/120/20件105MD730活塞密封125/110/15.8件106ZT/106-25活塞125/70件1 4.09 7GB1235-76O形圈70*5.7件108GB1235-76挡圈A70*60*2件209GB/T91-2000开口销D8*40件20 10ZT/016-27导向套125/90件1 4.48 11MJ-UR155静密封127/119/8.2件10 12MM506导向环90/95/15件20 13MD652杆密封90/110/16件10.03 14MF38防尘圈90/102.2/7.2件10 15ZT/101-77活塞杆90*548组件125.44ZT/TJ180c推移千斤顶序号图号名称材料数量单重1ZT/TJ180c-01缸体组件1145.812GB/T79-2000内六角圆柱端端紧定螺钉M8*20件203ZT/106-24活塞180/85件114.69 4MM506导向环180/175/20件205MD730活塞密封180/163/20件106GB1235-76O形圈85*5.7件107GB1235-76挡圈A85*75*2件208ZT/103-5导向套180/105件114.49 9MM506导向环105/110/15件20 10MJ-UR155静密封182/174/8.2件10 11MD652杆密封105/120/16件10 12GB/T3452.1-1992O形圈180*3.55件1013GB/T79-2000内六角圆柱端端紧定螺钉M8*12件2014MF842防尘圈105/120/7.2件10 15ZT/101-61活塞杆105*1295件183.2ZT/HJ140p移后溜千斤顶明细序号图号名称材料数量单重1ZT/HJ140p-01缸体组件172.51 2ZT/106-17活塞140/70件1 5.753GB/T79-2000内六角圆柱端端紧定螺钉M6*20件204MM506导向环140/135/20件105MD730活塞密封140/123/16件106GB1235-76O形圈70*5.7件107GB1235-76挡圈A70*60*2件208ZT/101-43活塞杆85×1205件150.86 9ZT/103-1导向套140/85件17.45 10MJ-UR155静密封142/134/8.2件10 11MM506导向环85/90/20件20 12MD652杆密封85/97/9.6件10 13GB/T3452.1-1992O形圈145*3.55件1014GB/T79-2000内六角圆柱端端紧定螺钉M6*12件2015MF842防尘圈85/98/7.5件10郑州煤矿机械集团股份有限公司液压支架随机图册F191-00A液压原理及连接图F191-00A液压原理及连接图明细序号图号名称材料数量1DNR10-40/300胶管总成组件22DNR10-40/400胶管总成组件73DNR10-40/500胶管总成组件24DNR10-40/600胶管总成组件55DNR10-40/700胶管总成组件26DNR10-40/800胶管总成组件17DNR10-40/900胶管总成组件28DNR10-40/1200胶管总成组件39DNR10-40/1250胶管总成组件110DNR10-40/1400胶管总成组件511DNR10-40/1500胶管总成组件212DNR10-40/1600胶管总成组件213DNR10-40/1700胶管总成组件314DNR10-40/1800胶管总成组件415DNR10-40/1900胶管总成组件116DNR10-40/2000胶管总成组件317DNR10-40/2050胶管总成组件118DNR10-40/2100胶管总成组件119DNR10-40/2200胶管总成组件120DNR10-40/2300胶管总成组件121DNR10-40/2400胶管总成组件222DNR10-40/2900胶管总成组件123DNR10-40/4700胶管总成组件224DNR10-40/5500胶管总成组件425DNR10-40/6000胶管总成组件126DNR13-35/350胶管总成组件427DNR13-35/500胶管总成组件228DNR13-35/600胶管总成组件229DNR13-35/700胶管总成组件130DNR13-35/750胶管总成组件231DNR13-35/1100胶管总成组件132DNR13-35/1400胶管总成组件133DNR13-35/1500胶管总成组件134DNR13-35/1600胶管总成组件135DNR13-35/2200胶管总成组件136DNR13-35/3300胶管总成组件137DNR13-35/4300胶管总成组件138DNR19-42/600胶管总成组件139DNR19-42/750胶管总成组件240DNR19-42/1600胶管总成组件141DNR19-42/1800胶管总成组件1 42DNR19-42/2100胶管总成组件1 43DNR19-42/2200胶管总成组件1 44DNR25-35/900胶管总成组件1 45DNR25-35/1100胶管总成组件1 46DNR25-35/1500胶管总成组件1 47DNR25-17/2300胶管总成组件1 48DNR32G-35/2300胶管总成组件1 49DNR38-20/2300胶管总成组件1 50JC2-10弯头件41 51JC2-13弯头件7 52JC2-19弯头件2 53JC2-25弯头件9 54JC2-25L加长弯头件1 55FB-20/10/20G F型变径三通件3 56FB-25/13/25G F型变径三通件2 57FB-10/10/10G F型三通件17 58FB-13/13/13G F型三通件5 59FB-19/19/19G F型三通件2 60D2-10堵10件12 61D2-13堵13件4 62D2-19堵19件4 63C2-10中间接头件2 64T2-10三通件3 65T2-13三通件2 66YB-13Y型三通件2 67U2-38U型卡件2 68U2-10U型卡件193 69U2-13U型卡件46 70U2-19U型卡件22 71U2-25U型卡件25 72U4-32G U型卡件273189900276尼龙扎带8*500件1074U2-13G U型卡件1 75U2-10G U型卡件1 76DNR10-40/2400胶管总成组件2 77DN32/70*5*2100胶管保护套组件1 78DN40/70*5*2100胶管保护套组件1 79DN25/50*5*2100胶管保护套组件1 80JC2-13弯头135°件4 81YB-10Y型三通件2郑州煤矿机械集团股份有限公司液压支架随机图册F191-00B液压系统布置图F191-00B液压系统布置图明细序号图号名称材料数量1BZY50/80压力表80MPa DN10组件2 2F191-00B01主操纵阀组组件1 3F191-00B02副操纵阀组组件1 4F191-00B03多通块组件1 5F191-00B04阀架组件1 6FAD100/45(DN10)X安全阀组件5 7FAD250/50(DN12)X安全阀组件1 8FAD500/50(24/39)X安全阀组件4 9FDGⅣ(DN10)X单向锁组件610FDYM480/50Ⅰ(DN12/20/10)X 立柱液控单向阀(DN12/20/10)组件411FDYT480/50(DN10/20/20)A3X推移单向锁DN12(安)组件1 12FJQSB10X-00自锁球形截止阀(DN10)组件2 13FJQSB25X-00自锁球形截止阀组件1 14FPDⅠ(DN10/DN10)X单控喷水阀组件1 15GB/T41-2000六角螺母M10件5 16GB/T41-2000六角螺母M12件30 17GB/T41-2000六角螺母M8件4 18GB/T5782-2000六角螺栓M10*80件2 19GB/T5782-2000六角螺栓M10*95件3 20GB/T5782-2000六角螺栓M12*45件4 21GB/T5782-2000六角螺栓M12*50件2 22GB/T5782-2000六角螺栓M12*55件4 23GB/T5782-2000六角螺栓M12*60件2 24GB/T5782-2000六角螺栓M12*65件18 25GB/T5782-2000六角螺栓M8*55件4 26GB/T70-2000内六角圆柱头螺钉M10*75件16 27GB/T93-1987弹簧垫圈D10件21 28GB/T93-1987弹簧垫圈D12件30 29GB/T93-1987弹簧垫圈D8件4 30GB/T95-2002平垫圈D12件431GLFX(MG)反冲洗过滤器（DN25/DN12）组件132GLQB10-HDX喷雾过滤器组件1 33HDFⅠ(DN25)X回液断路阀组件1 34JDF(DN10)X交替单向阀组件1 35PW04(DN10)X喷嘴部件组件1 36PW05(DN10)X喷嘴部件组件2 37PWS04X喷嘴部件(DN10)组件1 38SKS1C(DN10)X双向锁组件139ZPF(DN10)X双控喷水阀组件1 40ZT/094-3螺纹接头DN13件4 41ZT00E-01/3螺纹接头L=270(DN10)件4 42ZT00E-01/3螺纹接头L=320(DN10)件4 43ZT00E-18/1阻尼接头(DN10)件1F191-00B01操纵阀组F191-00B01操纵阀组明细序号图号名称材料数量1F191-00B01/1指示牌件1 2F191-00B01/2阀板件1 3F191-00B01/3阀板件1 4GB/T41-2000六角螺母M12件8 5GB/T901-1988等长双头螺柱M12*175件2 6GB/T901-1988等长双头螺柱M12*185件2 7GB/T901-1988等长双头螺柱M12*210件2 8GB/T901-1988等长双头螺柱M12*220件2 9GB/T93-1987弹簧垫圈D12件8 10ZCF4.01(DN10)X中片组件3 11ZCF4.02(DN10)X尾片组件112ZHY16/ZCF4(DN25)X配液板组件1 13ZHY16C.01(DN12DN20)X中片组件2 14ZHY16C.02(DN20)X尾片组件1F191-00B02副操纵阀组F191-00B02副操纵阀组明细序号图号名称材料数量1F191-00B02/01卡箍件12F191-00B0201阀组部分组件13F191-00B0202阀架组件14GB/T41-2000六角螺母M12件45GB/T5783-2000六角螺栓M12*35件26GB/T5783-2000六角螺栓M12*40件47GB/T93-1987弹簧垫圈D12件6郑州煤矿机械集团股份有限公司液压支架随机图册41F191-00B0201阀组部分F191-00B0201阀组部分明细序号图号名称材料数量1F191-00B0201/01指示牌件12GB/T5782-2000六角螺栓M12*200件43GB/T93-1987弹簧垫圈D12件44ZCF4.00L(DN12)X 配液板组件15ZCF4.01(DN10)X 中片组件36ZCF4.02(DN10)X 尾片组件1。

BRW200-31.5型乳化液泵组随机图册解读

BRW200/31.5型乳化液泵组随机图册无锡威顺煤矿机械有限公司BRW200/31.5型乳化液泵组无锡威顺煤矿机械有限公司BRW200/31.5型乳化液泵组随机图册主件名称乳化液泵组主件型号BRW200/31.5序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 1 件隔爆电动机125kw YBK2-315M-4 16 1 件抱箍BRW125/31.5B -42 1 件半联轴器（电机端）BRW200/31.5 02-1 17 1 件护罩BRW200/31.5 -13 2 件压紧板BRW200/31.5 02-2 18 1 件底拖BRW200/31.5 03B4 1 件轮胎环BRW200/31.5 02-3 19 1 件直角二通接头BRW200/31.5A -3B5 1 件加强环BRW200/31.5 02-5 20 1 件过渡接头BRW200/31.5A -5C6 1 件半联轴器（泵端）BRW200/31.5 02-4 21 1 件三通接头BRW200/31.5A -4A7 1 组泵体部件BRW200/31.5 01 22 1 件螺堵BRW200/31.5A -88 2 件O密封圈42×3.1 GB 1235-76 23 1 件O密封圈32×3.1 GB 1235-769 1 件卸载阀连接板BRW200/31.5A -210 1 件卸载阀5XZF-WS11 1 件Φ19高压胶管KJR19-Ⅳ-Ⅰ-80012 1 件直角二通接头BRW125/31.5A(Q) -1A13 1 件蓄能器接头BRW200/31.5 -1014 1 件蓄能器XNQ-L25/320-A15 1 件安全阀FA-WS200/31.5BRW200/31.5 01泵体部件无锡威顺煤矿机械有限公司BRW200/31.5型乳化液泵组随机图册主件名称泵体部件主件型号BRW200/31.5 01序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 3 组高压钢套组件BRW200/31.5 01012 1 组泵头组件BRW200/31.5 01023 1 组曲轴箱组件BRW200/31.5 01034 1 件安全阀连接板BRW200/31.5 01-15 1 件安全阀FA-WS200/31.56 1 件O密封圈42×3.1 GB1235-76BRW200/31.5 0101高压钢套组件无锡威顺煤矿机械有限公司BRW200/31.5型乳化液泵组随机图册主件名称高压钢套组件主件型号BRW200/31.5 0101序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 3 件半圆环BRW200/31.5 0101-102 3 件压套BRW200/31.5 0101-113 3 件柱塞BRW200/31.5 0101-5A4 3 件锁紧螺母BRW200/31.5 0101-35 3 件毛毡圈BRW200/31.5 0101-46 3 件钢套螺堵BRW200/31.5 0101-127 3 件高压钢套BRW200/31.5 0101-1A8 3 件导向铜套BRW200/31.5 0101-2A9 9 件密封圈BRW200/31.5 0101-710 6 件垫片(Ⅰ)Φ70×Φ50×1 BRW200/31.5 0101-811 3 件垫片(Ⅱ)Φ70×Φ50×2 BRW200/31.5 0101-912 3 件衬垫BRW200/31.5 0101-613 3 件O 密封圈68×3.1 GB 1235-7614 3 件挡圈A68×63×1.5 GB 1235-76BRW200/31.5 0102 泵头组件无锡威顺煤矿机械有限公司BRW200/31.5型乳化液泵组随机图册主件名称泵头组件主件型号BRW200/31.5 0102序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 1 件泵头BRW200/31.5 0102-1A 16 3 件O 密封圈52×3.1 GB 1235-762 3 件进液螺堵BRW200/31.5 0102-8 17 3 件挡圈A52×47×1.5 GB 1235-763 3 件O 密封圈70×3.1 GB 1235-76 18 3 件高压腔压盖BRW200/31.5 0102-5A4 3 件吸液挡圈BRW200/31.5 0102-11 19 3 件钢球Φ8 GB 308-895 3 件吸液阀芯BRW200/31.5 0102-6 20 3 件内六角圆柱端紧定螺钉GB 79-856 3 件进液阀座BRW200/31.5 0102-77 3 件进液阀弹簧BRW200/31.5 0102-98 3 件吸液阀套BRW200/31.5 0102029 3 件排液阀座BRW200/31.5 0102-410 3 件排液阀芯BRW200/31.5 0102-1011 3 件排液阀弹簧BRW200/31.5 0102-212 3 件排液阀套BRW200/31.5 0102-313 18 件O 密封圈68×3.1 GB 1235-7614 3 件挡圈A68×63×1.5 GB 1235-7615 3 件排液螺堵BRW200/31.5 010201BRW200/31.5 0103 曲轴箱组件无锡威顺煤矿机械有限公司BRW200/31.5型乳化液泵组随机图册主件名称曲轴箱组件主件型号BRW200/31.5 0103序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 4 件螺堵BRW80/35 010301-7 16 1 件油标压板BRW200/31.5 0103-142 4 件垫圈BRW80/35 010301-8 17 1 件透视板BRW200/31.5 0103-153 1 件箱体BRW200/31.5 0103-1A 18 1 件油标垫BRW200/31.5 0103-164 1 件后盖垫BRW200/31.5 0103-2 19 1 组磁性过滤器组件BRW125/31.5C 0103065 1 件后盖板BRW200/31.5 0103-3 20 1 件轴承端盖BRW200/31.5 0103-126 3 组连杆滑块组件BRW200/31.5 010303 21 1 件O密封圈145×3.1 GB1235-767 1 组上盖板组件BRW200/31.5 0103-4A 22 1 组曲轴组件BRW200/31.5 010302A8 1 件上盖垫BRW200/31.5 0103-5 23 1 组轴齿轮箱组件BRW200/31.5 0103019 1 件空气过滤器RB45 24 1 件齿轮箱垫BRW200/31.5 0103-1110 3 件隔离腔油封BRW200/31.5 010304C 25 1 件工艺垫块BRW200/31.5 0103-1811 3 件O密封圈130×3.1 GB1235-76 26 1 件盖BRW200/31.5 0103-812 3 件润滑管BRW125/31.5C 0103-2A 27 2 件O密封圈22×2.4 GB 1235-7613 1 组柱塞腔盖组件BRW200/31.5 010305 28 2 件O密封圈90×3.1 GB 1235-7614 1 件O密封圈70×3.1 GB 1235-76 29 2 件90°弯头1/2" GB3289.2-8215 1 件进液接头BRW200/31.5 0103-7A 30 2 件G1/2"内接头GB3289.26-82BRW200/31.5 010301 轴齿轮箱组件无锡威顺煤矿机械有限公司BRW200/31.5型乳化液泵组随机图册主件名称轴齿轮箱组件主件型号BRW200/31.5 010301序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 1 件轴承NJ313E GB 283-942 1 件齿轮箱BRW200/31.5 010301-13 1 件小齿轮轴BRW200/31.5 010301-34 1 件轴承22216C GB/T288-945 1 件小齿轮轴承压盖BRW200/31.5 010301-26 1 件油封75×105×12 HG4-692-677 1 件挡油环BRW200/31.5 010301-58 1 件O密封圈140×3.1 GB 1235-769 1 件螺堵BRW80/35 010301-710 1 件垫圈BRW80/35 010301-8BRW200/31.5 010302A 曲轴组件无锡威顺煤矿机械有限公司BRW200/31.5型乳化液泵组随机图册主件名称曲轴组件主件型号BRW200/31.5 010302A序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 1 件大齿轮BRW200/31.5 010302-12 2 件外舌止动垫圈12 GB856-763 1 件大齿轮压板BRW200/31.5 010302-64 1 件轴承通套BRW200/31.5 010302-25 2 件轴承NJ2322 GB 283-946 1 件曲轴BRW200/31.5 010302-37 1 件轴承套BRW200/31.5 010302-48 1 件O形密封圈270×3.1 GB1235-76BRW200/31.5 010303 连杆滑块组件无锡威顺煤矿机械有限公司BRW200/31.5型乳化液泵组随机图册主件名称连杆滑块组件主件型号BRW200/31.5 010303序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 3 件连杆(瓦盖) BRW200/31.5 010303-12 6 件连杆螺栓BRW200/31.5 010303-23 6 件单耳止动垫圈20 GB 854-764 3 件后轴瓦BRW200/31.5 010303-45 3 件前轴瓦BRW200/31.5 010303-56 3 件连杆衬套BRW200/31.5 010303-67 3 件滑块销BRW200/31.5 010303-78 3 件滑块BRW200/31.5 010303-89 3 件承压块BRW200/31.5 010303-910 6 件滑块销定位塞BRW200/31.5 010303-10BRW125/31.5C 010306 磁性过滤器组件无锡威顺煤矿机械有限公司BRW200/31.5型乳化液泵组随机图册主件名称磁性过滤器组件主件型号BRW125/31.5C 010306序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 1 件盖BRW125/31.5C 010306-12 20 件磁铁BRW125/31.5C 010306-2A3 1 件芯杆BRW125/31.5C 010306-34 4 件隔圈BRW125/31.5C 010306-45 1 件套BRW125/31.5C 010306-56 1 件大螺堵BRW125/31.5C 010306-6FA-WS200/31.5安全阀无锡威顺煤矿机械有限公司BRW200/31.5型乳化液泵组随机图册主件名称安全阀主件型号FA-WS200/31.5序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 1 件阀壳FA-WS200/31.5-12 1 件阀座FA-WS200/31.5-2A3 1 件套FA-WS200/31.5-34 1 件阀芯FA-WS200/31.5-5A5 1 件顶杆FA-WS200/31.5-66 1 件弹簧FA-WS160/31.5-77 1 件小弹簧FA-WS200/31.5-78 1 件弹簧座FA-WS200/31.5-89 1 件保护塞FA-WS160/31.5-910 1 件O 密封圈18×2.4 GB1235-7611 1 件挡圈18×14×1.25 GB1235-7612 1 件O 密封圈42×3.1 GB1235-7613 1 件压紧螺母FA-WS200/31.5-914 1 件锁紧螺母FA-WS200/31.5-105XZF-WS卸载阀无锡威顺煤矿机械有限公司BRW200/31.5型乳化液泵组随机图册主件名称卸载阀主件型号5XZF-WS序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 1 件螺帽5XZF-WS -14 162 件O形密封圈52×3.1 GB1235-762 1 件平面接头5XZF-WS -13 17 1 件单向阀座5XZF-WS -113 1 件阀体5XZF-WS -7 18 1 件排液阀芯BRW200/31.5 0102-104 1 件主阀螺堵5XZF-WS -3 19 1 件排液阀弹簧WRB200/31.5 0102-25 1 件主阀弹簧5XZF-WS -4 20 1 件单向阀螺堵5XZF-WS 016 1 件O形密封圈55×3.1 GB1235-76 21 3 件O形密封圈68×3.1 GB1235-767 1 件导向套5XZF-WS -5 22 1 件接头座5XZF-WS -2A8 2 件挡圈A68×63×1.5 GB1235-76 23 1 件O形密封圈42×3.1 GB1235-769 1 件推力活塞5XZF-WS -6 24 6 件O形密封圈11×1.9 GB1235-7610 1 件O形密封圈45×3.1 GB1235-76 25 6 件螺堵H2-XZF-3211 1 件过渡套5XZF-WS -8 26 1 件调整螺套H2-XZF-1912 2 件堵5XZF-WS -1 27 1 件筒H2-XZF-20A13 4 件O形密封圈32×3.1 GB1235-76 28 24 件碟形弹簧H2-XZF-2114 1 件主阀芯5XZF-WS -10 29 1 件芯棒H2-XZF-2215 1 件主阀座5XZF-WS -9 30 1 件锁紧螺母H2-XZF01无锡威顺煤矿机械有限公司BRW200/31.5型乳化液泵组随机图册主件名称卸载阀主件型号5XZF-WS序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号31 1 件压紧螺套H2-XZF-23 46 3 件O密封圈8×1.9 GB1235-7632 1 件O密封圈28×3.1 GB1235-76 47 1 件下节流堵H2-XZF-33B233 1 件O密封圈15×2.4 GB1235-76 48 2 件节流堵H2-XZF-34B234 1 件活塞套H2-XZF-24 49 4 件O密封圈16.5×2.4 GB1235-7635 2 件O密封圈36×3.1 GB1235-7636 1 件滑套H2-XZF-2537 1 件铜套H2-XZF-2638 1 件O密封圈17×2.4 GB1235-7639 1 件中间套H2-XZF-2740 1 件先导阀体H2-XZF-28A41 1 件阀杆H2-XZF-2942 1 件O密封圈34×3.1 P1235-7643 1 件先导阀座H2-XZF-3044 1 件先导阀螺堵H2-XZF-3145 1 件O密封圈29×2.4 P1235-76。

ZY7800-22-45型山西凌志柳家庄支架随机图册

郑州煤矿机械集团股份有限公司液压支架随机图册山西凌志柳家庄煤业ZY7800/22/45液压支架随机图册郑州煤矿机械集团股份有限公司2011年05月郑州煤矿机械集团股份有限公司液压支架随机图册一、山西凌志柳家庄煤业ZY7800/22/45型中间支架随机图Y193-00总图明细Y193-06 顶梁Y193-06 顶梁组件明细Y193-07 掩护梁组件Y193-07 掩护梁组件明细Y93-08左前连杆Y93-09 右前连杆Y193-10左后连杆Y193-11 右后连杆Y193-12 底座Y193-13推杆Y193-30立柱Y193-30 立柱明细Y193-31护帮千斤顶Y193-32 伸缩梁千斤顶明细Y193-33 推移千斤顶Y193-33推移千斤顶明细ZT/CH100C 侧推千斤顶ZT/CH100c 侧推千斤顶明细ZT/DL140d 抬底千斤顶ZT/DL140d 抬底千斤顶明细ZT/YJ200a 平衡千斤顶ZT/YJ200a 平衡千斤顶明细郑州煤矿机械集团股份有限公司液压支架随机图册Y193-00A 液压系统布置图郑州煤矿机械集团股份有限公司液压支架随机图册Y193-00A液压系统布置图明细郑州煤矿机械集团股份有限公司液压支架随机图册Y193-00B 液压系统连接图Y187-00B液压系统连接图明细郑州煤矿机械集团股份有限公司液压支架随机图册二、山西凌志柳家庄煤业ZYG7800/22/45型过渡支架随机图GY193-00总图明细GY193-06顶梁GY193-06顶梁明细郑州煤矿机械集团股份有限公司液压支架随机图册GY193-00B 液压系统连接图GY193-31 推移千斤顶GY193-31 推移千斤顶明细。

ZF7200-18-35放顶煤支架随机图册

郑州煤矿机械集团股份有限公司ZF7200/18/35 山西霍尔辛赫煤矿液压支架随机图册地址：郑州市华山路105号邮编：450013电话：678911762012年10月ZF7200/18/35 霍尔辛赫液压支架随机图册序号单件数量单位名称规格图号单件重量物料码1 131 架ZF7200/18/35中间支架KZF418 约24.7吨60121000027C 第页2 7 架ZFG7600/20/34过渡支架KZFG107 约27.1吨60122000041C 第页3 1 架ZTZ12400/21/34型中置式(两架一组)端头支架KFT170 约48.5吨第页郑州煤矿机械集团股份有限公司技术文件ZF7200/18/35霍尔辛赫液压支架随机图册ZF7200/18/35霍尔辛赫液压支架随机图册主件名称中间支架总图图号KZF418.00 主件号60121000027C 重量约24.7吨郑州煤矿机械集团股份有限公司技术文件ZF7200/18/35霍尔辛赫液压支架随机图册ZF7200/18/35霍尔辛赫液压支架随机图册主件名称中间支架图号ZF418.00 主件号60121000027C 重量约吨序号单件数量单位名称规格图号单件重量物料码1 1 伸缩梁KZF415.01 7011100000000542 1 前梁KZF415.02 7011090000000473 1 护帮板KZF415.03 7011110000000744 1 托梁KZF415.04 7011990000005895 1 顶梁KZF415.05 7011010000002376 1 顶梁右侧护板KZF415.06 7011070000002297 1 顶梁左侧护板KZF415.07 7011070000002308 1 掩护梁KZF418.08 7011020000001319 1 掩护梁右侧护板KZF418.09 70110800000015910 1 掩护梁左侧护板KZF418.10 70110800000016011 1 尾梁KZF418.11 70111200000008712 1 插板KZF418.12 70111200000008813 1 右前连杆KZF418.13 70110500000019314 1 左前连杆KZF418.14 70110500000019415 1 后连杆KZF418.15 70110600000015116 1 底座KZF418.16 70110300000023317 1 推移杆KZF418.17 70110400000011118 1 脚踏板KZF415.18 701113000000047 198 压板KZF415.00-52 70140000000055820 4 大弹簧ZT09-01/2 08010011221 2 挡板组件ZT00-95 9040009500000022 1 连接座KZF415.22 70119900000059023 6 弹簧导杆A KZF415.00-53 70130000000153024 2 侧推导杆KZF415.00-54 70130000000152925 2 弹簧导杆B KZF415.00-55 70130000000152826 1 液压系统KZF418.26 70150000000074927 2 伸缩梁千斤顶φ100/70*800KZF415.32 70121000100011028 1 护帮千斤顶φ100/70*470KZF415.33 70121000100010929 2 前梁千斤顶φ160/105*200KZF415.34 70121600100006933 4 立柱φ250*858*843-1328 KZF415.30 70122500200001834 2 尾梁千斤顶φ160/105*600KZF415.35 701216001000068 35 2 插板千斤顶φ80/60*650KZF415.36 701208001000059主件名称中间支架图号ZF418.00 主件号60121000027C 重量约吨序号单件数量单位名称规格图号单件重量物料码36 2 销轴40*165 ZT00-02/6 9040000206002437 10 平垫圈ZT00-11/6 20040600638 2 销轴40*110 ZT00-02/6 9040000206000139 6 销轴40*125 ZT00-02/6 9040000206001640 2 销轴60*300 ZT00-02/10 9040000210005141 5 平垫圈ZT00-11/10 20040601042 2 铰接轴80*430 ZT00-05/5 9040000505004443 10 挡销10*126*120 ZT00-07/2 20050801444 2 销轴60*370 ZT00-02/10 9040000210006345 4 销轴55*330 ZT00-15/7 9040001507005746 8 销轴25*170 ZT00-02/3 9040000203002547 8 挡块ZT00-28/5 9040002800000548 2 铰接轴130*440 ZT00-30/5 9040003005004549 4 挡轴板ZT00-31/1 9040003100000150 2 挡销ZT00-07/2 20050801251 2 铰接轴130*400 ZT00-30/5 9040003005004152 1 铰接轴150*490 ZT00-30/9 9040003009005053 4 挡轴板ZT00-31/3 9040003100000354 2 铰接轴60*400 ZT00-05/3 9040000503004155 10 挡销8*100*95 ZT00-07/1 20050800256 2 铰接轴80*420 ZT00-05/5 9040000505004357 4 销轴30*110 ZT00-02/4 9040000204001458 4 平垫圈GB97-85 20040201759 2 销轴24*125 ZT00-03/1 9040000301000660 2 铰接轴60*270 ZT00-05/3 9040000503002561 2 压块60 KZF415.00-26 70140000000056362 1 销轴55*210 ZT00-15/7 9040001507003363 2 销轴24*170 ZT00-01/13 9040000113002564 1 铰接轴150*520 ZT00-30/9 9040003009005365 2 铰接轴130*405 ZT00-30/5 70130000000184966 8 销轴30*100 ZT00-01/4 9040000104001267 2 销轴24*100 ZT00-01/13 9040000113001168 2 压块70 KZF415.00-33 70140000000056469 2 销轴24*205 ZT00-01/13 9040000113003270 1 销轴40*205 ZT00-02/6 90400002060032主件名称中间支架图号ZF418.00 主件号60121000027C 重量约吨序号单件数量单位名称规格图号单件重量物料码71 1 铰接轴110*50 ZT00-04/8 70130000000184872 2 挡销10*146*140 ZT00-07/2 20050801673 2 挡轴板ZT00-31/6 9040003100000674 14 销轴30*180 ZT00-01/4 9040000104002775 11 销轴30*310 ZT00-03/2 9040000302004376 1 销轴60*275 ZT00-02/10 9040000210004677 3 侧推千斤顶Φ80/60*170 ZT/CH080f 9013490000000078 1 连接头d1=62,d2=62 KZF418.00-43 70140000000114679 1 铰接轴60*200 ZT00-05/3 9040000503001180 2 挡轴板ZT00-31/10 9040003100001081 1 后溜连接头ZT00-10/6 9040001000000682 2 销轴45*165 ZT00-02/7 9040000207002483 1 通讯装置固定板KZF418.00-48 70140000000066684 2 平垫圈ZT00-11/7 20040600785 1 链环卡KZF418.00-50 70140000000066786 1 销轴25*185 ZT00-02/3 9040000203002887 1 掩梁侧推导杆KZF415.00-56 7013000000015278889 2 开口销8*70 GB91 20060104990 36 开口销8*65 GB91 20060104891 8 开口销10*90 GB91 20060106292 30 开口销4*20 GB91 20060101093 16 开口销6.3*40 GB91 20060107894 3 侧推固定杆KZF415.00-57 70130000000152695 3 销轴30*75 ZT00-15/2 9040001502000296 3 挡圈84 ZT09-04/1 9080010004000397 1 销轴60*300 ZT00-15/8 9040001508005198 13 U型卡ZT00-75/2 08020012899 5 六角螺栓M12*40 GB5781-86 200204035 100 7 轻型弹簧垫圈12 GB859-87 200401019 101 3 六角螺母M12 GB41-86 200101008 102 8 D型卡5.6 ZT00-27/5 080200158 103 32 开口销6.3*50 GB91 200601072 104 1 标牌-ZF ZT00-96/3 90400096000003郑州煤矿机械集团股份有限公司技术文件ZF7200/18/35霍尔辛赫液压支架随机图册ZF7200/18/35霍尔辛赫液压支架随机图册主件名称液压系统布置图图号KZF418.26(之一) 主件号701500000000749重量郑州煤矿机械集团有限责任公司技术文件ZF7200/18/35霍尔辛赫液压支架随机图册ZF7200/18/35霍尔辛赫液压支架随机图册主件名称液压系统布置图图号KZF418.26(之二) 主件号701500000000749重量郑州煤矿机械集团股份有限公司技术文件ZF7200/18/35霍尔辛赫液压支架随机图册ZF7200/18/35霍尔辛赫液压支架随机图册主件名称液压系统布置图图号KZF418.26 主件号701500000000749重量序号单件数量单位名称规格图号单件重量物料码1 1 操纵阀组KZF415.2601 7015000000007262 4 液控单向阀KJ13/16/10 FDYM480/50(KJ13/16/10)X070102133X3 4 安全阀500升/分FAD500/50(24/39)X 0701030724 4 安全阀FAD125/40 070103089XW5 1 锥面截止阀KJ25/31.5DZJF 25/31.5DX 070104033X6 1 回液三通断路阀HSHT25/B50X 0701120187 1 平面截止阀PJF13/25X 070104001X8 1 反冲洗过滤器GLFX GLFX 070111100X9 3 单向锁FDG10AX 070109010X10 4 安全阀FAD250/50(KJ13)X 070103086X11 1 喷雾阀ZPF13X 070105003X12 2 过滤器GLQ13 07011103913 1 球形截止阀FJQ13-00 07010706014 2 后喷雾装置HPW.00B(FYP-15B)07010504315 3 单向锁FDG10DX 070109009X16 1 前喷雾装置QPW.00A(FYP-15A)07010504217 1 双向锁FDSG10ADX 070110068X18 2 双针防震压力表BZY60/80(公接头) 08990115219 2 阀接板KZF415.26-1 70119800003089120 1 阀接板KZF415.26-2 70119800003089021 1 阀板KZF415.26-3 70119800003088922 1 螺纹长接头L=120(M16)ZT00B-01/1 07021000623 1 螺纹长接头L=160(M16)ZT00B-01/1 07021000924 4 螺纹长接头JT10*220(M24)ZT00B-01/1 07021041425 4 F型三通KJ13-13-13GF-13/13/13G 070204087 2610 三通KJ3-10 07020400127 2 螺纹长接头JT10*260(M24)ZT00B-01/1 07021041828 1 丝堵ZT00B-03/2 070202018 2916 六角螺栓M10*70 GB5782-86 200203014 3040 六角螺母M12 GB6170 -86 200101009 3118 六角螺栓M12*65 GB5782-86 200203031郑州煤矿机械集团有限责任公司技术文件ZF7200/18/35霍尔辛赫液压支架随机图册ZF7200/18/35霍尔辛赫液压支架随机图册主件名称液压系统布置图图号KZF418.26 主件号701500000000749重量序号单件数量单位名称规格图号单件重量物料码32 2 六角螺栓M12*110 GB5782-86 20020304033 2 六角螺栓M12*90 GB5782-86 200203036 348 六角螺栓M12*45GB5782-86 200203027 35 6 六角螺栓M10*65 GB5782-86 200203013 3612 六角螺母M10 GB6170 -86 200101007 3727 弹簧垫圈10 GB93-87 200401006 3840 弹簧垫圈12 GB93-87 200401007 39 2 F型三通KJ16-16-16GF-16/16/16G 07020408840 3 三通KJ3-13 0702040024142 4 Y型三通Y-10 07020402443 1 直通KJ2-13 07020300244 4 弯头KJ5-25 07020500945 4 弯头KJ5-16 07020500546 11 弯头KJ5-13 07020500347 23 弯头KJ5-10 07020500148 6 中间接头KJ1-16 07020100349 3 中间接头KJ1-13 07020100250 2 中间接头KJ1-10 07020100151 1 堵KJ11-25 07020200552 4 堵KJ11-16 07020200353 4 堵KJ11-13 07020200254 8 堵KJ11-10 07020200155 2 U型卡U2-50 (U2-51) 08020004056 2 U型卡U4-31.5 08020001857 14 U型卡KJ10-25 08020003158 27 U型卡KJ10-16 08020002959 70 U型卡KJ10-13 08020002660 145 U型卡KJ10-10 08020002861 4 U型卡U2-25 08020003662 4 螺纹接头(KJ13) ZT/093-3 9020009300000363 7 F型三通F-10/10/10G 07020408664 3 六角螺栓GB5782-86 200203016主件名称液压系统布置图图号KZF418.26 主件号701500000000749重量序号单件数量单位名称规格图号单件重量物料码65 2 六角螺栓GB5782-86 20020303066 2 六角螺栓GB5782-86 20020303467 4 平垫12 GB97-85 20040203068 1 阻尼接头（KJ10）ZT00E-18/2 9060090180000269 4 T型插接头KJ10-10G-10JKTC10 07020440170 4 异经弯头KJ5-10/13m 07020502671 1 反冲洗过滤器垫板KZF417.26-1 7011140000001047273 4 胶管总成KJR10-40/300 9061011003800474 6 胶管总成KJR10-40/400 9061011003800675 1 胶管总成KJR10-40/500 9061011003800876 1 胶管总成KJR10-40/550 9061011003800977 1 胶管总成KJR10-40/600 9061011003801078 2 胶管总成KJR10-40/700 9061011003801279 6 胶管总成KJR10-40/800 9061011003801480 1 胶管总成KJR10-40/900 9061011003801681 2 胶管总成KJR10-40/950 9061011003801782 2 胶管总成KJR10-40/1100 9061011003801983 2 胶管总成KJR10-40/1200 9061011003802084 2 胶管总成KJR10-40/1400 9061011003802285 2 胶管总成KJR10-40/1800 9061011003802686 4 胶管总成KJR10-40/2000 9061011003802887 1 胶管总成KJR10-40/2100 9061011003802988 3 胶管总成KJR10-40/2200 9061011003803089 1 胶管总成KJR10-40/2300 9061011003803190 1 胶管总成KJR10-40/2400 9061011003803291 1 胶管总成KJR10-40/2700 9061011003803592 1 胶管总成KJR10-40/3000 9061011003803893 2 胶管总成KJR10-40/5000 9061011003804894 2 胶管总成KJR10-40/5400 9061011003805095 2 胶管总成KJR10-40/5800 9061011003805296 4 胶管总成KJR13-32/350 9061011303200397 1 胶管总成KJR13-32/400 90610113032004主件名称液压系统布置图图号KZF418.26 主件号701500000000749重量序号单件数量单位名称规格图号单件重量物料码98 5 胶管总成KJR13-32/500 9061011303200699 1 胶管总成KJR13-32/700 90610113032010 100 1 胶管总成KJR13-32/800 90610113032012 101 1 胶管总成KJR13-32/900 90610113032014 102 1 胶管总成KJR13-32/1500 90610113032021 103 1 胶管总成KJR13-32/2200 90610113032028 104 1 胶管总成KJR13-32/2500 90610113032031 105 1 胶管总成KJR13-32/3200 90610113032037 106 1 胶管总成KJR13-32/4000 90610113032041 107 1 胶管总成KJR13-32/4800 90610113032045 108 1 胶管总成KJR16-34/700 90610116034008 109 1 胶管总成KJR16-34/900 90610116034012 110 1 胶管总成KJR16-34/1500 90610116034019 111 2 胶管总成KJR16-34/2200 90610116034026 112 1 胶管总成KJR16-34/2600 90610116034030 113 1 胶管总成KJR25-35/700 90610125035001 114 1 胶管总成KJR25-35/1000 90610125035007 115 1 胶管总成KJR25-35/2400 90610125035021 116 1 胶管总成KJR31.5D-32/2400 90610231532008 117 1 胶管总成DNR51-20/2400 90610251020008 118 2 胶管总成KJR13-32/900 90610113032014 119 1 胶管总成KJR25-35/1000 90610125035007ZF7200/18/35霍尔辛赫液压支架随机图册主件名称组合操纵阀图号KZF415.2601主件号701500000000726重量ZF7200/18/35霍尔辛赫液压支架随机图册主件名称伸缩梁图号KZF415.01主件号701110000000054重量ZF7200/18/35霍尔辛赫液压支架随机图册主件名称前梁图号KZF415.02主件号701109000000047重量ZF7200/18/35霍尔辛赫液压支架随机图册主件名称护邦板图号KZF415.03主件号701111000000074重量ZF7200/18/35霍尔辛赫液压支架随机图册主件名称顶梁图号KZF415.05 主件号701101000000237重量ZF7200/18/35霍尔辛赫液压支架随机图册主件名称掩护梁图号KZF418.08主件号701102000000131重量ZF7200/18/35霍尔辛赫液压支架随机图册主件名称尾梁图号KZF418.11主件号701112000000087重量ZF7200/18/35霍尔辛赫液压支架随机图册主件名称插板图号KZF418.12主件号701112000000088重量ZF7200/18/35霍尔辛赫液压支架随机图册主件名称底座图号KZF418.16主件号701103000000233重量ZF7200/18/35霍尔辛赫液压支架随机图册主件名称推移杆图号KZF418.17 主件号701104000000111 重量ZF7200/18/35霍尔辛赫液压支架随机图册主件名称推移杆图号KZF418.17主件号701104000000111重量约吨序号单件数量单位名称规格图号单件重量物料码1 1 前推杆KZF418.1701 7011980000390642 1 后推杆KZF415.1702 7011980000309143 2 铰接轴60*145 ZT00-05/3 7013000000018474 4 挡销8*100*95 ZT00-07/1 2005080025 4 开口销4*25 GB91 200601011ZF7200/18/35霍尔辛赫液压支架随机图册主件名称立柱图号KZF415.30主件号701225002000018重量ZF7200/18/35霍尔辛赫液压支架随机图册主件名称立柱图号KZF415.30主件号701225002000018重量约吨序号单件数量单位名称规格图号单件重量物料码1 1 缸体L1=1238 KZF415.3001 701225002000019 23 1 压紧螺母ZT/104-1 902001040000014 1 底阀FD(G)-00 0701060115 2 活塞导向环250/245/20 T506 26032523501016 1 活塞密封250/225/25 T730 26032523501027 2 活塞导向环180/175/20T506 26035518000118 1 活塞密封180/163/25 T730 26031811502019 1 二级缸体L9=1168 ZT/SLJ250e-02 70122500200002110 1 活柱L4=1263 ZT/SLJ250f-02 70122500200002211 1 导向套180/160 ZT/103-31 9020010300003112 1 导向套250/235 ZT/103-11 9020010300001113 1 静密封258/246.8/11.2 T155 260311230010514 2 导向环235/240/20 T506 260356235001115 1 静密封175/167/8.2 T155 260318180020316 1 杆密封235/255/16 T652 260325235010417 2 导向环160/165/20 T506 260312230010318 1 O型圈（橡胶P229）265*5.3GB3452.1-92 06010182019 4 内六角柱端螺钉M8*16 GB79-85 20031001620 1防尘圈235/255/245/10.2/18T38 260325235010521 1 杆密封160/177/16 T652 260352160001122 1 O型圈（橡胶P229）187.5*3.55GB3452.1-92 06010129423 1防尘圈160/175/167/10.2/16T38 260312230010524 1 孔用挡圈Φ72 GB893.1-86 200501041主件名称推移千斤顶图号KZF415.31主件号701216001000070重量主件名称推移千斤顶图号KZF415.31主件号701216001000070重量约吨序号单件数量单位名称规格图号单件重量物料码11缸体KZF415.3101701216001000071 21活塞160/85ZT/106-109020010600001032内六角柱端螺钉M6*20(45H)GB79-852********42活塞导向环160/155/15T5062603551600012 51活塞密封160/145/16T730260316120010161O型圈（橡胶P229）85*5.7GB1235-760601010547 2挡圈（聚四氟乙烯）85*75*2GB1235-760603010488 1导向套160/105ZT/103-4902001030000049 2导向环105/110/15T506260356105001110 1静密封154/146/8.2MJ-UR1552608241540111 1杆密封105/120/16T652260318160020312 1O型圈（橡胶P229）165*3.55GB3452.1-9206010180413 1防尘圈105/120/112/7.2/12T38260318160020714 2内六角柱端螺钉M6*12GB79-852********15 1活塞杆105*1280ZT/101-57902001010000571617主件名称护邦千斤顶图号KZF415.33 主件号701210001000109重量主件名称护邦千斤顶图号KZF415.33主件号701210001000109重量约吨序号单件数量单位名称规格图号单件重量物料码1 1 缸体KZF415.3301 7012100010001122 2 内六角柱端螺钉M6*12 GB79-85 2003100263 1 活塞100/60 ZT/106-15 902001060000154 1 活塞导向环100/95/20 T506 26031410001015 1 压盘50 ZT/004-3 902000040000036 1 活塞密封100/85/13.5 T730 26031007001037 1 O型圈（橡胶P229）60*5.7GB1235-76 0601011238 2 挡圈（聚四氟乙烯）60*50*2GB1235-76 0603011299 1 导向套100/70 ZT/016-23 9020001600002310 1 静密封100/92/8.2 T155 260353102010111 2 导向环70/75/20 T506 260356070001112 1 杆密封70/82/9.6 T652 260314100010513 1防尘圈70/82.2/76/7.2/12T38 2603141000106主件名称伸缩千斤顶图号KZF415.32主件号701210001000110重量ZF7200/18/35霍尔辛赫液压支架随机图册主件名称伸缩千斤顶图号KZF415.32主件号701210001000110 重量约吨序号单件数量单位名称规格图号单件重量物料码1 1 缸体KZF415.3201 7012100010001112 2 内六角柱端螺钉M6*12GB79-85 2003100263 1 活塞100/60 ZT/106-15 902001060000154 1 活塞导向环100/95/20 T506 26031410001015 1 活塞密封100/85/13.5 T730 26031007001036 1 O型圈（橡胶P229）60*5.7GB1235-76 0601011237 2 挡圈（聚四氟乙烯）60*50*2GB1235-76 0603011298 1 导向套100/70 ZT/016-23 902000160000239 1 静密封100/92/8.2 T155 260353102010110 2 导向环70/75/20 T506 260356070001111 1 杆密封70/82/9.6 T652 260314100010512 1防尘圈70/82.2/76/7.2/12T38 260314100010613 1 活塞杆70*1071 ZT/101-39 90200101000039ZF7200/18/35霍尔辛赫液压支架随机图册主件名称前梁千斤顶图号KZF415.34 主件号701216001000069重量ZF7200/18/35霍尔辛赫液压支架随机图册主件名称前梁千斤顶图号KZF415.34主件号701216001000069 重量约吨序号单件数量单位名称规格图号单件重量物料码1 1 缸体KZF415.3401 7012160010000722 1 活塞160/85 ZT/106-10 902001060000103 2 内六角柱端螺钉GB79-85 2003100154 2 活塞导向环160/155/15 T506 26035516000125 1 活塞密封160/145/16 T730 26031612001016 1 O型圈（橡胶P229）85*5.7GB1235-76 0601010547 2 挡圈（聚四氟乙烯）85*75*2GB1235-76 0603010488 1 导向套160/105 ZT/103-4 902001030000049 2 导向环105/110/15 T506 260356105001110 1 静密封154/146/8.2 MJ-UR155 2608241540111 1 杆密封105/120/16 T652 260318160020312 1 O型圈（橡胶P229）165*3.55GB3452.1-92 06010180413 2 内六角柱端螺钉M6*12 GB79-85 20031002614 1防尘圈105/120/112/7.2/12T38 260318160020715 1 活塞杆105*552 KZF415.34-1 701216001000073ZF7200/18/35霍尔辛赫液压支架随机图册主件名称抬底千斤顶图号ZT/DH110a 主件号90123500000000重量ZF7200/18/35霍尔辛赫液压支架随机图册主件名称抬底千斤顶图号ZT/DH110a主件号90123500000000 重量约吨序号单件数量单位名称规格图号单件重量物料码1 1 缸体ZT/DH110a-01 901235010000002 1 活塞杆85×574 ZT/001-70 902000017000003 1 轴用挡圈55 GB894.1-86 2005020114 1 压盘55 ZT/004-4 902000040000045 2 半环43 ZT/005-4 902000050000046 1 活塞导向环110/105/20 T506 26031411001017 1 活塞密封110/95/16 T730 26031411001028 1 O型圈（橡胶P229）55*3.5GB1235-76 0601010469 2 挡圈（聚四氟乙烯）55*49*1.5GB1235-76 06030103210 1 活塞110/55 ZT/102-6 9020010200000611 1 静密封110/102/8.2 T155 260314110010312 1 导向套110/85 ZT/016-24 9020001600002413 1 杆密封85/97/9.6 T652 260312585010114 1 导向环85/90/20 T506 260356085001115 1防尘圈85/98/92/7.5/11.5T38 2603141100108ZF7200/18/35霍尔辛赫液压支架随机图册主件名称尾梁千斤顶图号KZF415.35 主件号701216001000068重量ZF7200/18/35霍尔辛赫液压支架随机图册主件名称尾梁千斤顶图号KZF415.35主件号701216001000068 重量约吨序号单件数量单位名称规格图号单件重量物料码1 1 缸体KZF415.3501 7012160010000772 1 活塞160/85 ZT/106-10 902001060000103 2 内六角柱端螺钉M6*20(45H)GB79-85 2003100154 2 活塞导向环160/155/15 T506 26035516000125 1 活塞密封160/145/16 T730 26031612001016 1 O型圈（橡胶P229）85*5.7GB1235-76 0601010547 2 挡圈（聚四氟乙烯）85*75*2GB1235-76 0603010488 1 导向套160/105 ZT/103-4 902001030000049 2 导向环105/110/15 T506 260356105001110 1 静密封154/146/8.2 MJ-UR155 2608241540111 1 杆密封105/120/16 T652 260318160020312 1 O型圈（橡胶P229）165*3.55GB3452.1-92 06010180413 2 内六角柱端螺钉M6*12 GB79-85 20031002614 1防尘圈105/120/112/7.2/12T38 260318160020715 1 活塞杆105*952 KZF415.35-1 701216001000078ZF7200/18/35霍尔辛赫液压支架随机图册主件名称插板千斤顶图号KZF415.36 主件号701208001000059重量ZF7200/18/35霍尔辛赫液压支架随机图册主件名称插板千斤顶图号KZF415.36主件号701208001000059 重量约吨序号单件数量单位名称规格图号单件重量物料码1 1 缸体KZF415.36017012080010000602 1 活塞80/50 ZT/106-21 902001060000213 2 活塞导向环80/75/9.7 T506 26035508000114 2 内六角柱端螺钉M6*12 GB79-85 2003100265 1 活塞密封80/66/17 T730 26031408001026 1 O型圈（橡胶P229）50*3.5GB1235-76 0601010457 2 挡圈（聚四氟乙烯）50*44*1.5GB1235-76 0603010318 1 活塞杆60*880 KZF415.36-17012080010000619 1 导向套80/60 ZT/016-22 9020001600002210 1 O型圈69.6/5.7（90A）T001 260357069010111 1 挡圈80/70/1.9 T090 260358070010112 1 导向环60/65/20 T506 260356060001113 1 杆密封60/75/13 T652 260352060001114 1防尘圈60/70.6/63/5.3/7T38 2603540600011ZF7200/18/35霍尔辛赫液压支架随机图册主件名称移后溜千斤顶图号KZF415.37 主件号701212501000067重量郑州煤矿机械集团有限责任公司技术文件 ZF7200/18/35霍尔辛赫液压支架随机图册- 40 -ZF7200/18/35霍尔辛赫液压支架随机图册主件名称拉后溜千斤顶图号 KZF415.37主件号 701212501000067 重量约吨序号单件数量单位名称规格图号单件重量物料码 1 1 缸体 KZF415.3701 701212501000069 2 1 活塞125/60 ZT/106-16 90200106000016 3 1 活塞导向环125/120/20T506 2603151250301 4 2 内六角柱端螺钉M6*20(45H)GB79-85 200310015 5 1 活塞密封125/110/15.8 T730 2603131250202 6 1 O 型圈（橡胶P229）60*5.7GB1235-76 060101123 7 2 挡圈（聚四氟乙烯）60*50*2 GB1235-76 060301129 8 1 导向套125/70ZT/016-26 90200016000026 9 2 导向环70/75/20 T506 2603560700011 10 1 静密封127/119/8.2 T155 2603131250205 11 1 杆密封70/82/9.6 T652 2603141000105 12 1 防尘圈70/82.2/76/7.2/12 T38 2603141000106 13 1 活塞杆70*1195KZF415.37-1701212501000068。

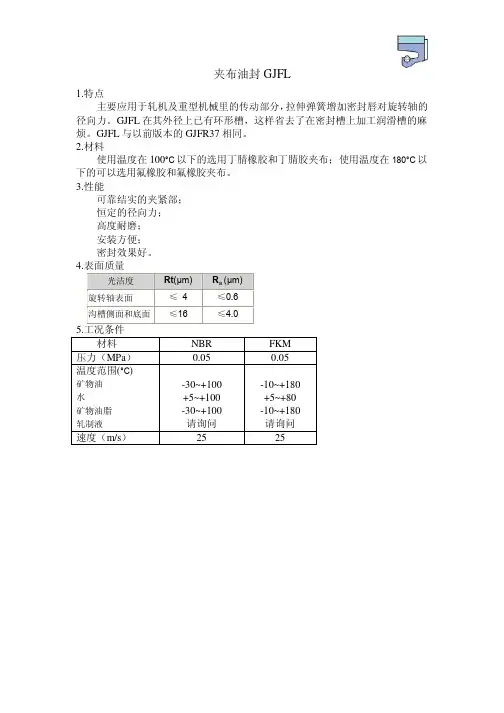

密封教学之夹布油封GJFL

d
670 680 700 710 710 720 735 750 750 760 775 775 780 780 800 810 820 860 870 870 870 880 970 985 1080 1220 1250 1320 1330 1610
D
L
D1
D2
C
734
25
702
680
13
730
22
25
FKM 0.05
-10~+180 +5~+80 -10~+180 请询问
25
夹布油封 GJFL
订货号
GJFL001600 GJFL001700 GJFL001750 GJFL001800 GJFL001850 GJFL002000 GJFL002200 GJFL102200 GJFL002300 GJFL102300 GJFL002350 GJFL002450 GJFL002500 GJFL102500 GJFL002550 GJFL002600 GJFL002700 GJFL002750 GJFL002900 GJFL003000 GJFL103000 GJFL003200 GJFL103200 GJFL003250 GJFL003300 GJFL003450 GJFL003500
d
D
L
D1
D2
C
385
425
18
405
392
10
395
439
22
417
402
10
400
444
20
422
407
10
400
450
22
425
408

陕柴PC2-6L备件图册_部分2

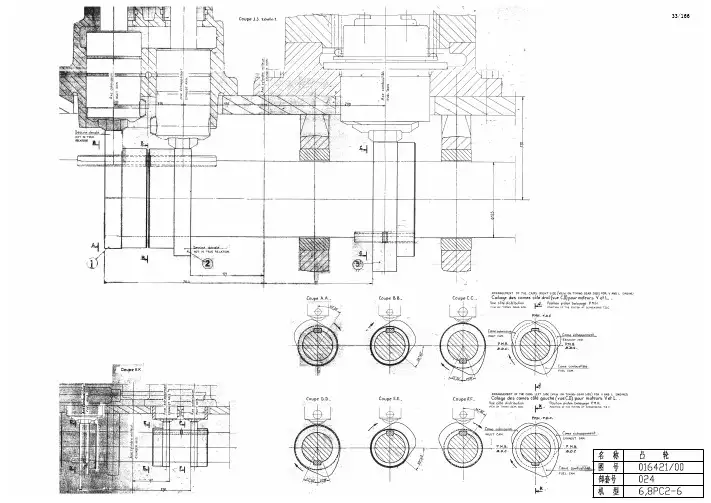

33/166号名称凸轮（逆时针旋转机）部套号024装配图016420/00标识号名称及规格图号零件号(编码号)数量备注6缸8缸1进气凸轮016395016935682排气凸轮016396016396683燃油凸轮11016902.424.0069.00683-1螺钉457737457737243234/16635/166号名称空气分配器（6PC ）部套号025装配图08056/3标识号名称及规格图号零件号(编码号)数量备注6缸8缸1螺钉43180502.025.0004.0012螺钉43984903.025.0100.00232分配盘207048/602.025.0130.00145分配器壳307983/302.025.0045148轴307984/402.025.0048155MB型衬套25×30"Sic"供货99.512.1025.312浙江嘉兴轴承厂SF-253056密封环φ42×25×8NFR990.0199.060.0250.421425空气分配器本体103875/502.025.0225183开口销1.6×1000.210.61.010.32GB/T91- 1.6 ×1036/16637/166号名称空气分配器(8PC)部套号025装配图08054/3标识号名称及规格图号零件号(编码号)数量备注6缸8缸1螺钉43180502.025.0004.0012螺钉43984903.025.0100.00248轴307984/602.025.0048155MB型衬套25×30"Sic"供货99.512.1025.312浙江嘉兴轴承厂SF-253056密封环φ42×25×8NFR9900199.060.0250.42171导风板30812402.425.8071183开口销1.6×1000.210.61.010.32GB/T91- 1.6 ×1038/16639/166标识号名称及规格图号零件号(编码号)数量备注6缸8缸2接头10961902.030.0082.0068 5柱塞套筒总成316987/402.030.8001.0068 5-1柱塞214838/2214838/268 5-2套筒214839/1214839/168 6齿轮21484802.030.0134.0068 7齿条214847/202.030.0133.0068 8弹簧31698802.030.0188.0068 10弹簧导筒312254/202.030.0014.0068 14卡环431008/102.030.0062.0068 15螺钉41191902.030.0058.002432 16卡环448426/102.030.0216.0068 17压油阀座44842502.030.0217.0068 18压油阀422418/102.030.0152.0068 19压油阀弹簧429990/102.030.0009.0068 20塞头444552/102.030.0175.0068标识号名称及规格图号零件号(编码号)数量备注6缸8缸22螺钉31704702.030.0128.003648 23接头21491002.030.0110.001216 24螺钉44729002.030.0290.002432 26垫片44728702.030.0287.0068 28垫片44728902.030.0289.0068 29调整垫块44731502.030.0315.0068 30防松螺钉31703702.030.0131.001216 31螺钉443775/102.030.0080.0068 33垫片44731602.030.0316.0068 34垫片44731702.030.0317.0068 35垫片44731802.030.0318.0068 36垫片44731902.030.0319.0068 38衬套 MB45.50SICAnnecy99.512.10.45.011216标识号名称及规格图号零件号(编码号)数量备注6缸8缸39阀45329902.030.9001.006840接头BLL10DIN764299.630.10.14.076843螺钉44914102.030.0243.00182452密封圈MS29513/359NSE6.53100.655.14.556.868Q/SC362-79 MS29513/359 53密封圈MS2913/225NSE6.53100.655.04.736.868Q/SC362-79 MS29513/225 54密封圈MS29513/232NSE6.53100.655.06.936.868Q/SC362-79 MS29513/232 55密封圈AN20NSE6.500.652.20.356.82432Q/SC361-79 AN2056垫片12×17NSE6.5100.651.12.17.5068Q/SC135-79 12×17×1.5 57垫片24×32NSE6.5100.651.24.32.501216Q/SC135-79 24×32×1 58垫片B14NSE6.5100.660.14.216.11216JB/T982 1464密封圈MS29513/266NSE6.53100.655.20.236.868Q/SC362-79 MS29513/266号装配图02.432.9011.00 (014563/4)标识号名称及规格图号零件号(编码号)数量备注6缸8缸2上半轴承307988/501.032.0102.001216 3下半轴承307989/501.032.0104.001216 5定位套407125/301.032.0018.002432 6拉杆螺栓317014/402.032.0171.002432 8垫片44722502.032.0161.0068 9螺钉44722602.032.0162.004864 10螺钉44723502.032.0164.002432 11键44722402.032.0160.0068 12导筒31703802.432.0035.0068 13滚轮导筒10934802.032.0174.0068 14滚轮317011/102.032.0168.0068 15浮动滚轮衬套31701202.032.0169.0068 16滚轮销44726102.432.0034.0068号装配图014563/4标识号名称及规格图号零件号(编码号)数量备注6缸8缸17弹簧座21486202.032.0175.006820螺钉44314202.032.0003.006821螺钉402597/302.032.0024.00364823弹簧317016/102.032.0172.006824弹簧座44723702.032.0165.006825螺塞418063/202.032.0061.00121626螺塞44723802.032.0166.006827螺母447227/102.032.0163.00243229挡油环135×3DIN7091099.560.021.135121633螺钉M16×35NFE2711099.001.10.16.021216Q/SC306-79 HmCM16×35 36垫片4.5×8.5×1NSE6.51100.661.04.08.011216Q/SC363-79 4.5×8.5×1 37垫片ø7×11×1NFE3135100.651.07.11.4068Q/SC135-84 8×11×138密封圈MS29513/357NSE6.53100.655.139.5.6368Q/SC362-79 MS29513/357 39"O"型圈AN24NSE6.500.652.24.35.632432Q/SC361-79 AN2447/166号名称机架门盖(带防爆门)部套号035装配图111196/00标识号名称及规格图号零件号(编码号)数量备注6缸8缸1检查门216963/00682173EV型防爆门99.651.02.173.1685检查门手柄450680/0002.435.8080.0012166垫片12×17×1NSE6.5100.651.12.17.504864Q/SC135-84 12×17×19垫圈1600.160.16.21.057296GB/T97.1-85 1648/16649/166号名称机架门盖部套号035装配图110197/00标识号名称及规格图号零件号(编码号)数量备注6缸8缸1检查门215706/0002.135.0025.00683检查门手柄450680/0002.435.8080.0012168垫圈1600.160.16.21.057296GB/T97.1-85 1614垫片12×17×1NSE6.5100.651.12.17.504864Q/SC135-84 12×17×150/16651/166号名称机身冷却水管部套号040装配图014683/02标识号名称及规格图号零件号(编码号)数量备注6缸8缸2空心螺钉401738/399.641.1840.07683空心螺钉41939299.641.1840.05684螺栓41738302.040.0109.00685密封圈AN48NSE6.500.652.4853.631216Q/SC361-79 AN488密封圈AN29NSE6.500.652.2953.631216Q/SC361-79 AN299垫片400653/101.040.0005.0068 12垫片18NFE21.35100.650.1824.403648Q/SC135-84 18×24×113螺塞M18NFE2958100.060.1810.0568Q/SC129-79 M18×1.514垫片42377000.687.0902.12121615内套管419730/202.008.0111.006816WSS-301温度表及接头400.440.00268温度表1/2"L=60 d=60(0-100℃)52/16653/166号名称高压油管部套号042装配图02.442.9009.00 (109435)标识号名称及规格图号零件号(编码号)数量备注6缸8缸1高压油管21488502.042.0012.00682螺母44732102.042.0005.00683法兰31705202.042.0006.00684螺栓M12×25NFE2731100.002.12.025.81216GB/T5783- M12×255密封圈AN25NSE6.500.652.25.35.6368Q/SC361-79 AN2554/16655/166标识号名称及规格图号零件号(编码号)数量备注6缸8缸7中间小齿轮213628/202.052.00280.018中间轴208480/102.052.0208.0019中间轴支承法兰208479/102052.0109.00110中间轴208481/302.052.0110.00113环42630002.052.0013.00114轴衬303921/202.052.0313.00226半法兰31656902.052.0046.00427止动螺钉40905501.052.0027.00130法兰螺钉316568/102.052.0031.002034内锥套423801/102.052.0134.00135外锥套423800/102.052.0135.00136铰制孔螺栓 M18×80NSE1.11500.015.18.080.812Q/SC304-79 M18×80 37铰制孔螺栓 M18×90NSE1.11500.015.18.090.812Q/SC304-79 M18×90标识号名称及规格图号零件号(编码号)数量备注6缸8缸38槽形螺母 M18400.052.0042439锁紧螺母41179602.052.0039.00142槽销42514102.052.0142.00143密封圈 AN46NSE6.500.652.4653.631Q/SC361-79 AN4644密封圈 AN31NSE6.500.652.3153.631Q/SC361-79 AN3147锁紧螺母42647402.052.0047.00148铰制孔螺栓M22×80NSE1.11500.015.2208.0812Q/SC304-79 M22×80 49铰制孔螺栓 M22×90NSE1.11500.015.2209.0812Q/SC304-79 M22×90 50弹性减震片401842/300.400.1060.1416组51凸销402066/700.406.2060.02854垫片18×24×1NFE2135100.651.1824.4010Q/SC135-84 18×24×1 56槽形螺母 M22400.052.00524标识号名称及规格图号零件号(编码号)数量备注6缸8缸8中间轴208480/102.052.0208.00119中间轴支撑法兰208479/102.052.0109.001110中间轴208481/302.052.0110.001113环42630002.052.0013.001114轴衬303921/202.052.0313.002227止动螺钉40905501.052.0027.001130法兰螺钉316568/102.052.0031.00202034内锥套423801/102.052.0134.001135外锥套423800/102.052.0135.001136铰制孔螺栓M18×80NSE1.11500.015.1808.081212Q/SC304-79 M18×80 37铰制孔螺栓M18×90NSE1.11500.015.1809.081212Q/SC304-79 M18×90 38槽形螺母M18400.052.004242439锁紧螺母41179602.052.0039.0011标识号名称及规格图号零件号(编码号)数量备注6缸8缸42槽销42514102.052.0142.001143密封圈AN46NSE6.500.652.4653.6311Q/SC361-79 AN46 44密封圈AN31NSE6.500.652.3153.6311Q/SC361-79 AN31 47锁紧螺母42647402.052.0047.001148铰制孔螺栓M22×80NSE1.11500.015.2208.081212Q/SC304-79 M22×80 49螺栓363708/102.052.0064.17222250弹性减震片401842/300.400.1060.14161651凸销402066/700.406.2060.028861铰制螺栓400.052.1092256螺母板36370902.052.0064.1666156槽形螺母M22400.052.0051212号装配图07800/01 ,971256/02标识号名称及规格图号零件号(编码号)数量备注6缸8缸4衬套40126302.054.0004.00115阀座414032/101.054.0005.0011107阀盖305694/202.054.0107.0011109导向阀本体305695/102.054.0063.4411210导向阀36379402.054.0063.4511111活塞41394302.054.0111.0011112顶块413944/102.054.0112.0011113导向螺塞41394502.054.0113.001114主阀402550/201.054.0014.001115主弹簧40126901.054.0015.0011116导向弹簧41394602.054.0116.0011118卡块41394702.054.0118.0022119弹簧座41394802.054.0119.0011120垫圈800.160.0811.0522GB/T848 8号装配图07800/01 ,971256/02标识号名称及规格图号零件号(编码号)数量备注6缸8缸121导向衬套26294202.054.0063.4611122轴41395102.054.0122.001126垫片87×99×2NSE6.61100.661.8799.0111Q/SC363 87×99×2 27垫片76×83×2NSE6.51100.651.7683.0111Q/SC363 76×83×2 31垫片10×15×1DIN760300.651.1015.4011Q/SC135-84 10×15×1 135密封圈AN15AN622700.652.1535.6311Q/SC361-79 AN15 136密封圈AN5AN622700.652.0517.6311Q/SC361-79 AN5 166环 (φ1.5)400.054.00122168保护塞400.054.0021152管接头G1/4DIN235398.641.0000.4211Q/SC356 12-10/8 1365/166。

Quectel_M26-OpenCPU_硬件设计手册_V1.0

2 综述 ...................................................................................................................................................... 11
3.5.1. 主串口............................................................................................................................. 34
本文档手册版权属于移远公司，任何人未经我公司复制转载该文档将承担法律责任。
Q n 版权所有 ©上海移远通信技术有限公司 2014，保留一切权利。 Confide Copyright © Quectel Wireless Solutions Co., Ltd. 2014
上海移远通信技术有限公司
1 / 81
如需技术支持或反馈我司技术文档中的问题，可随时登陆如下网址： /support/techsupport.aspx
l 前言
移远公司提供该文档内容用以支持其客户的产品设计。客户须按照文档中提供的规范，参数来设计其产品。
te 由于客户操作不当而造成的人身伤害或财产损失，本公司不承担任何责任。在未声明前，移远公司有权对 c l 该文档规范进行更新。 ue tia 版权申明
Q n 3.2.2. 关机 ................................................................................................................................ 26 3.2.2.1. PWRKEY 引脚关机............................................................................................ 26 e 3.2.2.2. API 函数关机...................................................................................................... 27 fid 3.2.2.3. 低压自动关机 ..................................................................................................... 27 3.2.3. 推荐的系统开关机电路 ................................................................................................... 28 3.3. 省电技术 ................................................................................................................................ 29

BRW315-31.5F型乳化液泵组随机图册

BRW315/31.5F型乳化液泵组随机图册无锡威顺煤矿机械有限公司无锡威顺煤矿机械有限公司BRW315/31.5F型乳化液泵组随机图册主件名称乳化液泵组主件型号BRW315/31.5F序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 1 件电动机200Kw YBK2-315L-4 16 1 组进液接管组件BRW(5S)315/31.5F-62 1 件半联轴器（电机端）BRW315/31.5X4A 02-1 17 1 件蓄能器XNQ40L/3203 1 件轮胎环BRW315/31.5X4A 02-3 18 1 件接管BRW(5S)315/31.5F-34 1 件加强环BRW315/31.5X4A 02-2 19 1 件螺母XR-WS1600·06B-25 2 件压紧板BRW315/31.5X4A 02-5 20 2 件O密封圈70×3.1 GB1235-766 1 件半联轴器（泵端）BRW(5S)315/31.5F 02-1 21 1 件弯接管BRW(5S)315/31.5F -27 1 组泵体部件BRW(5S) 315/31.5F01 22 1 件护罩BRW(5S)315/31.5F -18 1 件卸载阀联接板BRW(5S)315/31.5F -4 23 1 件改新水泵3BA-9D9 1 件O密封圈52×3.1 GB1235-76 24 1 件皮带轮BRW(5S)315/31.5F -710 1 组卸载阀6XZF-WS 25 2 件三角皮带1452 GB1171-7411 1 件支柱BRW(5S)315/31.5F-5 26 1 组张紧轮组件BRW(5S)/31.5F04A12 1 件支撑座BRW500/31.5F -3 27 1 件底盘BRW(5S)315/31.5F0313 1 件Φ19高压胶管KJ19-ⅣS-100014 1 件直角二通接头BRW125/31.5A(Q)-1A15 1 件蓄能器接头BRW200/31.5 -10.BRW315/31.5F 01泵体部件无锡威顺煤矿机械有限公司BRW315/31.5F型乳化液泵组随机图册主件名称泵体部件主件型号BRW315/31.5F 01序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 1 件高压集液块BRW(5S)315/31.5F 01-12 5 组泵头组件BRW(5S)315/31.5F 01023 30 件特制六角螺栓BRW(5S)315/31.5F 01-24 1 组曲轴箱组件BRW(5S) 315/31.5F01035 1 组安全阀WAF315/40BRW315/31.5F 0103 曲轴箱组无锡威顺煤矿机械有限公司BRW315/31.5F型乳化液泵组随机图册主件名称曲轴箱组件主件型号BRW315/31.5F 0103序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 4 件螺堵BRW80/35 010301-7 16 1 件耐震压力表0-2.5 YN-602 4 件垫圈BRW80/35 010301-8 17 1 件进液接头BRW(5S)315/31.5F0103-10A3 1 件箱体BRW(5S)315/31.5F0103-1 18 2 件冷却器端盖BRW(5S)315/31.5F0103-124 1 件后盖板BRW(5S)315/31.5F0103-2 19 1 件进液腔盖板1 BRW(5S)315/31.5F0103-135 1 件后盖垫BRW(5S)315/31.5F0103-3 20 2 件进液腔盖板垫BRW(5S)315/31.5F0103-146 1 件上盖板BRW(5S)315/31.5F0103-5 21 1 件胶管KJ10-1-10007 1 件上盖垫BRW(5S)315/31.5F0103-4 22 1 件胶管KJ10-1-6808 5 组连杆滑块组件BRW(5S)315/31.5F010303 23 3 件接头座KJ7-109 2 件法兰座BRW(5S)315/31.5F0103-6 24 2 件液位液温计YWZ-80-T10 2 件法兰座垫BRW(5S)315/31.5F0103-7 25 1 组机油冷却器BRW(5S)315/31.5F01030711 2 件空气滤清器RB45 26 2 件O密封圈75×3.1 GB1235-7612 5 件隔离腔油封BRW200/31.5 010304C 27 2 件O密封圈20×2.4 GB1235-7613 5 件O密封圈130×3.1 GB1235-76 28 2 件冷却器接头座BRW(5S)315/31.5F0103-1514 5 件润滑管BRW(5S)315/31.5F0103-8 29 2 件弯头KJ5-1015 1 件压力表护罩BRW(5S)315/31.5F0103-9 30 1 件进液腔盖板2 BRW(5S)315/31.5F0103-19无锡威顺煤矿机械有限公司BRW315/31.5F型乳化液泵组随机图册主件名称曲轴箱组件主件型号BRW315/31.5F 0103序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号31 1 件胶管KJ10-1-700 46 1 件O密封圈85×3.1 GB1235-7632 1 组磁性过滤器组件BRW(5S)315/31.5F010306 47 1 件滤芯WU-63-180-J33 1 件O密封圈48×3.5 GB1235-7634 1 件轴承盖垫BRW(5S)315/31.5F0103-1635 1 组曲轴组件BRW(5S)315/31.5F01030236 1 件齿轮箱垫BRW(5S)315/31.5F0103-1737 1 组齿轮箱组件BRW(5S)315/31.5F01030138 1 组齿轮油泵组件BRW(5S)315/31.5F01030539 1 件工艺垫块BRW(5S)315/31.5F0103-1840 1 件O密封圈70×3.1 GB1235-7641 1 件O密封圈100×3.1 GB1235-7642 2 件刺毛接头BRW(5S)315/31.5F0103-1143 1 组隔离腔盖板组件BRW(5S)315/31.5F01030444 11 件O密封圈15×2.4 GB1235-7645 1 件滤油器法兰座BRW(5S)315/31.5F0103-20.BRW315/31.5F 010301 轴齿轮箱组件无锡威顺煤矿机械有限公司BRW315/31.5F型乳化液泵组随机图册主件名称轴齿轮箱组件主件型号BRW315/31.5F 010301序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 1 件轴承NJ317E GB 283-942 1 件齿轮箱BRW(5S)315/31.5F010301-13 1 件小齿轮轴BRW(5S)315/31.5F010301-34 1 件轴承22220C GB/T288-945 1 件轴承压盖垫BRW(5S)315/31.5F10301-26 1 件小齿轮轴承压盖BRW(5S)315/31.5F010301-47 1 件油封PD95×120×12 HG4-692-67BRW315/31.5F 010302 曲轴组件无锡威顺煤矿机械有限公司BRW315/31.5F型乳化液泵组随机图册主件名称曲轴组件主件型号BRW315/31.5F 010302序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 1 件大齿轮BRW(5S)315/31.5F010302-1 16 1 件压紧螺堵BRW(5S)315/31.5F010302-82 1 件轴承通套BRW(5S)315/31.5F010302-23 1 件轴用挡圈125 GB894.1-864 1 件螺堵BRW(5S)315/31.5F010302-35 1 件O密封圈22×2.4 GB1235-766 1 件大齿轮键BRW(5S)315/31.5F010302-47 2 件轴承22326C GB/T288-948 1 件孔用挡圈280 GB893.1-869 1 件曲轴BRW(5S)315/31.5F010302-510 1 件密封圈衬垫BRW40/20 0101-811 2 件V 型密封圈BRW40/20 0101-712 1 件密封圈压环BRW(5S)315/31.5F010302-613 1 件轴承51105 GB301-199514 1 件轴承盖BRW(5S)315/31.5F010302-715 1 件O密封圈65×3.1 GB1235-76BRW315/31.5F 010303 连杆滑块组件无锡威顺煤矿机械有限公司BRW315/31.5F型乳化液泵组随机图册主件名称连杆滑块组件主件型号BRW315/31.5F 010303序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 5 件连杆(瓦盖) BRW(5S)315/31.5F010303-12 10 件连杆螺栓BRW(5S)315/31.5F010303-23 10 件单耳止动垫圈20 GB 854-764 5 件后轴瓦BRW(5S)315/31.5F010303-35 5 件前轴瓦BRW(5S)315/31.5F010303-46 5 件连杆衬套BRW200/31.5 010303-67 5 件滑块销BRW200/31.5 010303-78 5 件滑块BRW200/31.5 010303-89 5 件承压块BRW200/31.5 010303-910 10 件滑块销定位塞BRW200/31.5 010303-10BRW315/31.5F 010305齿轮油泵组件无锡威顺煤矿机械有限公司BRW315/31.5F型乳化液泵组随机图册主件名称齿轮油泵组件主件型号BRW315/31.5F 010305序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 1 件分油块BRW(5S)315/31.5F010305-32 2 件螺堵BRW(5S)315/31.5F010305-13 2 件接头BRW(5S)315/31.5F010305-24 4 件垫片30（组合密封圈）JB982-775 1 件O密封圈6×1.9 GB1235-766 1 件接头管BRW(5S)315/31.5F010305-117 1 件螺母BRW(5S)315/31.5F010305-108 1 件O密封圈9×1.9 GB1235-769 1 件耐震压力表0-2.5 YN-Ⅱ10 1 件齿轮泵CB-B25F11 1 件齿轮泵垫BRW(5S)315/31.5F 010305-412 1 件齿轮泵法兰BRW(5S)315/31.5F 010305-513 1 件齿轮泵法兰垫BRW(5S)315/31.5F 010305-614 1 件连轴套BRW(5S)315/31.5F 010305-715 3 件尼龙销BRW(5S)315/31.5F 010305-8BRW315/31.5F 010306 磁性过滤器组件无锡威顺煤矿机械有限公司BRW315/31.5F型乳化液泵组随机图册主件名称磁性过滤器组件主件型号BRW315/31.5F 010306序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 1 件开口销Φ3×30 GB 91-862 1 件盖BRW125/31.5C010306-13 48 件磁铁BRW125/31.5C010306-2A4 1 件芯杆BRW(5S)315/31.5F010306-15 12 件隔圈BRW125/31.5C010306-46 1 件套BRW（5S）315/31.5F 010306-27 1 件联接端盖BRW（5S）315/31.5F 010306-3WAF315/40安全阀无锡威顺煤矿机械有限公司BRW315/31.5F型乳化液泵组随机图册主件名称安全阀主件型号WAF315/40序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 1 件O密封圈55×3.1 GB1235-762 1 件阀体WAF315/40 -13 1 件套WAF315/40 -24 1 件阀座WAF315/40 -35 1 件阀芯WAF315/40 -4A6 1 件O密封圈28×3.1 GB1235-767 1 件挡圈A28×23×1.5 GB1235-768 2 件O密封圈45×3.1 GB1235-769 1 件阀套WAF315/40 -5A10 1 件承压块WAF315/40 -611 14 件碟形弹簧Φ50×Φ25.4×4.1 WAF315/40 -712 1 件导杆WAF315/40 -813 1 件筒WAF315/40 -96XZF-WS卸载阀无锡威顺煤矿机械有限公司BRW315/31.5F型乳化液泵组随机图册主件名称卸载阀主件型号6XZF-WS序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号1 1 件阀体6XZF-WS-1 162 件导向套5XZF-WS-52 3 件O密封圈45×3.1 GB 1235-76 17 2 件挡圈A45×40×1.5 GB 1235-763 6 件螺堵H2-XZF-32 18 2 件主阀芯5XZF-WS-104 6 件O密封圈11×1.9 GB 1235-76 19 2 件过渡套5XZF-WS-85 2 件接头6XZF-WS-6 20 4 件O密封圈52×3.1 GB 1235-766 6 件O密封圈35×3.1 GB 1235-76 21 2 件主阀座5XZF-WS-97 1 件O密封圈40×3.1 GB 1235-76 22 2 件堵头6XZF-WS-28 1 件接头6XZF-WS-4 23 2 件排液阀芯BRW200/31.5 0102-109 1 件O密封圈50×3.1 GB 1235-76 24 2 件单向阀座5XZF-WS-1110 2 件主阀螺堵5XZF-WS-3 25 1 件接头WGQT 03-1011 2 件O密封圈55×3.1 GB 1235-76 26 1 件O密封圈22×2.4 GB 1235-7612 2 件主阀弹簧Φ2.8×Φ24.8×58.25XZF-WS-4 27 2 件排液阀弹簧Φ2×Φ20×44.4BRW200/31.5 0102-213 2 件推力活塞5XZF-WS-6 28 2 件单向阀螺堵5XZF-WS 0114 6 件O密封圈68×3.1 GB 1235-76 29 1 件O密封圈28×3.1 GB 1235-7615 4 件挡圈A68×63×1.5 GB 1235-76 30 1 件挡圈A28×22.8×1 Q/WM 07-81无锡威顺煤矿机械有限公司BRW315/31.5F型乳化液泵组随机图册主件名称卸载阀主件型号6XZF-WS序号单台数量单位名称规格威煤公司件号序号单台数量单位名称规格威煤公司件号31 1 件压紧螺套H2-XZF-23 46 1 件中间套H2-XZF-2732 1 件筒H2-XZF-20A 47 1 件先导阀座H2-XZF-3033 1 件芯棒H2-XZF-22 48 1 件先导阀螺堵H2-XZF-3134 1 件调整螺套H2-XZF-19 49 1 件O密封圈29×2.4 GB 1235-7635 24 件碟形弹簧H2-XZF-21 50 1 件O密封圈34×3.1 GB 1235-7636 1 件锁紧螺母H2-XZF 01 51 1 件下节流堵Φ1.3 6XZF-WS-337 1 件阀杆H2-XZF-29 52 4 件O密封圈Φ11.3×2.4 J00538 1 件活塞套H2-XZF-24 53 2 件节流堵Φ1 H2-XZF-34B239 1 件滑套H2-XZF-25 54 3 件O密封圈8×1.9 GB 1235-7640 1 件O密封圈15×2.4 GB 1235-7641 2 件O密封圈Φ30.2×3 J011542 1 件先导阀体H2-XZF-28A43 1 件铜套H2-XZF-2644 1 件O密封圈Φ12.3×2.4 J005445 1 件挡圈A17×13×1 Q/WM 07-81。

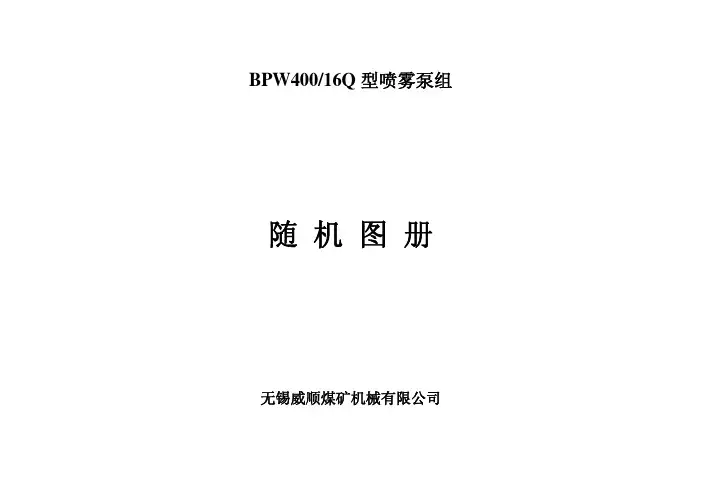

BPW400-16Q型喷雾泵泵组随机图册20140307

主件型号
序号
单台数量
单位
BRW125/31.5C 010306
名称规格
威煤公司件号
FA-WS360/16A 安全阀
无锡威顺煤矿机械有限公司
BPW400/16Q 型喷雾泵组随机图册
主件名称安全阀
序号
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
单台数量
1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
威煤公司件号
GB1235-76 BPW(5S)500/16Q 0103-1 BPW(5S)500/16Q 0103-2 BPW(5S)500/16Q 0103-3 BPW(5S)500/16Q 010303 BPW(5S)500/16Q 0103-4 BPW(5S)500/16Q 0103-5 RB45 HG4-692-67 BPW(5S)500/16Q 010304 BPW(5S)500/16Q 010305 BRW80/35 010301-7 BRW80/35 010301-8 BPW(5S)500/16Q 0103-6 GB1235-76
件盖件磁铁件芯杆件隔圈件套件大螺堵
威煤公司件号
BRW125/31.5C 010306-1 BRW125/31.5C 010306-2A BRW125/31.5C 010306-3 BRW125/31.5C 010306-4 BRW125/31.5C 010306-5 BRW125/31.5C 010306-6
主件型号
序号
单台数量
单位
BPW（5S）400/16Q 0101
名称规格
威煤公司件号
BPW（5S）500/16Q 0102 泵头组件

F18零件图鉴v2.5.3

座舱(PART 1)72113安全带饰口盖板SEAT BELT CUTOUT FINISHER51165顶棚扶手GRAB HANDLE72122安全带高度调整SEAT BELT HIGHT ADJUST51425扶手 ARMREST32340气囊-主驾AIRBAG MODULE - DRIVER32330方向盘STEERING WHEEL51164遮阳板 SUN VISOR72142头部气囊AIRBAG HEAD PROTECT SYST51373B柱内饰板B-pillar interior trim panel72111安全带SEAT BELT63316遮阳板灯 SUN VISOR MIRROR LIGHT51372A柱内饰板A-pillar interior trim panel51440顶棚内饰板HEADLINING61285FZD天窗控制模块CONTROL CENTRE ROOF54101天窗推板SUNROOF LID54137天窗玻璃盖板 GLASS SUNROOF LID63320阅读灯 READINGLIGHT54134天窗（电动） SUNROOF ELECTR84315麦克风免提HANDSFREE MICROPHONE54126天窗风箱SUNROOF WIND DEFLECTOR54126天窗风箱SUNROOF WIND DEFLECTOR32314转向管柱盖板STEERING COLUMN COVER61299转向开关单元SWITCH UNIT61372方向盘电子调整开关SWITCH ELST WHEEL ADJUS63122 LWR大灯调整HEAD LIGHT LEVELLING51463里程表 INSTRUMENT DASH71600脚垫FLOOR MAT66121遥控钥匙REMOTE KEY71000手册包 ACCESSORYKIT51274副驾网兜STORAGETRAY FLOOR MAT51508音响控制面板 MULTI AUDIO SYSTEM CONTROL PANEL12110点火开关 IGNITION51168烟灰缸ASHTRAY51170杯架CUP HOLDER51162中控台Center console51148中控台装饰板Middle console wood finis24540换挡手柄 Gear knob34401手刹 Handbrake84110车载电话 CAR TELEPHONE61310手刹开关Handbrake switch返回座舱（PART2）51161手套箱 GLOVE BOX51469手套箱锁GLOVE BOX LOCK65415六碟连放机 CD CHANGER51279仪表板侧盖板 COCKPIT SIDE LID51429仪表板装饰板DASHBOARD DECOR51458仪表盖板通气格栅INSTRUMENT PANEL AIR GRID51451仪表板支架 SUPPORTING TUBE72141气囊副驾AIRBAGMODULEPASSENGER63314脚步空间照明INTERIOR LIGHT FOOTWELL61287脚步空间模块 FRM CONTROL MODULE51391脚步空间侧饰板 PANEL FOOTWELL51250后备箱解锁开关BOOT LID UNLOCK SWITCH35200刹车踏板 BRAKE PEDAL51254前盖开启拉杆 BONNET/HOODRELEASELEVER35401加速踏板 ACCELERATOR PEDAL51457仪表板杂物箱DASHBOARD ORNAMENT BOX41585搁脚踏板 FOOT REST67161座椅调整 SEAT ADJUSTMENT EL61342点烟器CIGAR LIGHTER51196内后视镜盖板INSIDE MIRROR COVER64220出风口 AIR OUTLET52123机械头枕HEADREST MECHANISM51374C柱内饰板C-pillar interior trim panel63257高位刹车灯盖板 3RD BRAKE LIGHT COVER71615电动遮阳帘 SUN BLIND EL52229座椅靠背 SEAT BACKREST52206后中央扶手 REAR CENTRE ARM REST72117安全带卡扣SEAT BELT BUCKLE71609折叠桌板 HINGED TABLE65505CID后部显示器 CID REAR DISPLAY UNIT51565化妆镜 MAKE UP MIRROR52116座椅盖板SEAT COVER52111座椅滑道 SEAT RAIL51401门槛盖板(内) SILL INSIDE DOOR COVER51402门槛盖板(外) SILL OUTSIDE DOOR COVER61319座椅调整记忆开关 SEAT ADJUS.MEMORY SWITCH52122座椅滑道盖板SEAT RAIL COVER67000座椅调整记忆控制 SEAT ADJUST.EL.REMO.CONT52102座椅线束SEAT WIRING HARNESS61118座椅连接插头SEAT CONNECTION PLUG返回门51434 B柱外饰板B-PILLAR FINISHER(EXTERIOR)51333 玻璃升降器GLASS REGULATOR51364 车门小C柱饰板SIDE WINDOW WEB51721 窗框密封条WINDOW FRAME SEALING51329 车窗开关WINDOW SWITCH51322 防夹板WINDOW FRAME COVER61336 高音扬声器TWEETER51150 后视镜片DOOR MIRROR GLASS51139 外后视镜盖EXTERIOR MIRROR COVER51106 门DOOR61152 门线束插头DOOR HARNESS CONNECTOR51395 门内扣手盖板DOOR INNER HANDLE COVER51224 门内把手INNER DOOR HANDLE51411 门内饰板DOOR TRIM PANEL51711 门板堵DOOR GROMMET51248 门锁DOOR LOCK51397 门桃木饰条DOOR DECOR51228 门铰链DOOR HINGE51784 门车身框口密封条DOOR OPENING SEAL / APERTURE51214 门限位器DOOR CHECK STRAP65106 门扬声器DOOR SPEAKER51225 门把手(外) EXTERIOR DOOR HANDLE51365 门三角窗玻璃DOOR QUARTER GLASS51208 门把手支架CARRIER DOOR EXTERNAL GRASP51222 门锁撞针DOOR STRIKER51701 门水切DOOR WEATHER STRIP51702 门密封圈DOOR SEAL61105 门线束DOOR HARNESS51167 门后视镜DOOR MIRROR51331 门玻璃DOOR GLASS51414 门锁扣DOOR LOCK PIN41969 门框口DOOR CUT-OUT63221DOOR OUTER ILLUMINATION 返回车身及外饰（PART 1）99948 A柱A-POST99943 B柱B-POST51102 保险杠BUMPER COVER51114 保险杠进气格栅BUMPER AIR INTAKE GRILLE51123 保险杠支架BUMPER BRACKET99962 C柱C-POST63132 侧转向灯SIDE INDICATOR11831 车型数字标SCRIPT NAMEPLATE65211 车顶天线空壳ROOF ANTENNA EMPTY HOUSING63121 大灯HEADLIGHT63220 倒车灯REVERSE LIGHT51443 顶饰条ROOF FRAME STRIP61660 风挡清洗喷嘴WINDSCREEN WASHER NOZZLE51326 风挡密封条WINDOW WEATHER STRIPSEALING51087 风挡饰条DRIP MOLDING71238 风挡VIN标签WINDSCREEN VIN LABEL51312 后风挡REAR WINDOW64229 后通风口REAR VENTILATION51306 后窗加热REAR WINDOW HEATING41973 后备箱盖BOOT/TRUNK LID63212 后备箱盖尾灯TAIL LIGHT BOOT/TRUNK LID41736 后侧围SIDE PANEL REAR51141 马标BADGE66213 PDC传感器PDC - PARK DISTANCE SENSOR63261 牌照灯LICENCE / NUMBER PLATE LIGHT63264 牌照板NUMBER PLATE FINISHER51311 前风挡WINDSCREEN51103前脸FRONTEND41689 前翼子板SIDE PANEL FRONT71219 轮胎压力贴TYPE PRESSURE LABEL返回车身及外饰（PART 2）63102 示宽灯POSITION LIGHT51098 塑料油箱盖COVER POT( FUEL FILLER )51113 拖车钩饰盖TOW HOOK COVER63171 雾灯FOGLIGHT63213 尾灯TAIL LIGHT SIDE PANEL61613 雨刷臂WIPER ARM61618 雨刷盖板COVERING CAP WIPER LEVER41951 油箱盖FUEL FILLER FLAP63131 转向灯INDICATOR54126 天窗风箱SUNROOF WIND DEFLECTOR54134 天窗（电动）Sunroof Electr.54137 天窗玻璃盖板GLASS SUNROOF LID返回后备箱61203电池支架BATTERY SUPPORT12423电池负极线BATTERYCABLENEGATIVE61219电池终端切断 BATTERY TERMINALCUTOFF61211电池 BATTERY61217电池正极线 BATTERYCABLEPOSITIVE51242后备箱盖锁 BOOT-/TRUNK LID LOCK51491后备箱盖内饰板 BOOT-/TRUNK LID TRIM PANEL51389后备箱内饰板BOOT/TRUNK INNER TRIMPANEL51715后备箱密封条BOOT-/TRUNK LID RUBBER SEAL41745后备箱凹池 BOOT PAN51811后备箱公差条BOOT EDGE PROTECT. STRIP51241后备箱气弹簧BOOT-/TRUNK LID GAS STRUT/51390后备箱内隔音板BOOT/TRUNK INNER SOUND INSULATION71608急救包 FIRST AID KIT71103警告三角标WARNING TRIANGLE63311行李箱灯 LUGGAGE COMP LIGHT51447绑扎带锁扣LASHING EYE51163储物盒STORAGE BOX41726后备箱下饰板 BOOT FLOOR返回底盘11811 发动机支架 ENGINE MOUNT31132 横拉杆 TIE ROD31353 横向稳定连杆 STABILIZER LINK31311 减震器弹簧STRUT MOUNT32316 转向管柱电子调整STEER COLUMN ADJUSTMENT31101 前桥支架 FA CARRIER26120 传动轴中央轴承PROP.SHAFT CEN. BEARING63130 高度传感器CORRECT HEIGHT SENSOR33120 后桥半轴 DIFFG。

格力ZF系列风机盘管机组样本

第二章 ZF系列风机盘管机组一、产品概述风机盘管是我国空调领域末端设备中量多面广的应用产品，外供冷（热）水，对房间直接送风，具有供冷、供热或分别供冷和供热功能，风量在2500m3/h以下，静压在100Pa以下。

供冷时空气的焓降一般为15.9kj/kg，60℃热水下，其供热量一般为供冷量的1.5倍。

风机盘管作为中央空调系统的末端装置，在众多的公共场所广为采用，其主要优点如下：①、自成单元，调节灵活。

风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温，以满足不同空调使用客户的需求，房间无人使用时可手动关机或自动定时关机，并且可以使开发商避免一次投入过大，便于其滚动开发，可根据入住客户的情况开通不同的房间。

从而降低了整体系统的运行费用。

②、整个系统分区控制较为容易，可以按房间的朝向、楼层、用途、使用时间等分成若干区域，按不同的客户使用需求进行分区控制，从而避免了大风道系统必须集中控制的不合理的一面。

③、风机盘管机体小，布置灵活、安装方便、占用建筑空间较少，便于配合内装施工。

由于受房间结构、装修特点以及风管布置的影响，同一风量、冷量下风机盘管有多种结构形式。

卧式暗装风机盘管：一般安装在天花吊顶内部，只需要留有出风、回风及检修口，机组隐藏在天花内部，可以根据室内的装修情况合理分布，在高档装修的宾馆、别墅及办公场所得到广泛使用，使用量最大。

新增四管制机型（三排管供冷一排管供热）可以同时走热水和冷水，即可以根据需要有的房间制冷，有的房间取暖，满足不同客户需求。

立式暗装风机盘管：由于一些房间受层高的限制，无法安装吊顶，采用立式机组，可以安装在房间的一些角落里，如窗台下。

卧式暗装和立式暗装机组为了和室内装修配合，一般会连接风管，以便将处理过的空气从机组送到房间的其他角落，所以往往需要一定的静压。

卧式明装（座吊两用）、吸顶式等风机盘管机壳全部或部分外露，直接送风，为了减少对室内装修的影响，其面板或机体采用模具成型的塑料零件，外观精致，安装时尽量靠近墙面以便连接水管和电气。

F-1600图册

F-1300/1600钻井泵零件图册AH13010100TCAH16010100TC2006年6月目录F-1300/1600 总装图（AH13010200/AH16010200）F-1300/1600 曲轴总成（AH1301020200/AH1601020100）F-1300/1600 小齿轮轴总成（AH1301020300/AH1601020200）F-1300/1600 十字头总成（AH1301020400 ）F-1300/1600 液力端总成（AH1301020500 ）F-1300/1600 动力端润滑总成（AH1301020600）F-1300/1600 喷淋泵总成（AH1301020800 ）F-1300/1600 吸入空气包（AH0000050100 ）F-1300/1600排出滤网总成KB-75空气包（AK75350200）空气包充气软管总成（AH100102130100）JA-3剪切安全阀（AH0000060200）F-1300/1600 随机备用件F-1300/1600 随机工具F-1300/1600钻井泵序号数量名称图号F-1300 F-16001 1 机架总成AH1301020100 AH13010201002 1 曲轴总成AH1301020200 AH16010201003 1 小齿轮轴总成AH1301020300 AH16010202004 3 十字头总成AH1301020400 AH13010204005 1 液力端总成AH1301020500 AH13010205006 1 动力端润滑总成AH1301020600 AH13010206007 1 底座AH1301020700 AH13010207008 1 喷淋泵总成AH1301020800 AH13010208009 2 BS铭牌AH13010209 AH1601020310 1 随机工具AH1301021000 AH130102100011 1 随机备用件AH1301021100 AH130102110012 1 排出滤网总成AH1001021100 AH100102110013 2 密封垫圈AH10010109 AH1001010914 1 通风罩T515-101.00 T515-101.0015 1 小吊车AH1301011000 AH130101100016 1 吊装架AH1301011100 AH130101110017 1 盖板AH1301011200 AH130101120018 1 密封垫AH13010113 AH1301011319 2 指示牌AH10010113 AH1001021020 2 油位计总成AH1001011400 AH100101140022 2 排泄盖（Ⅲ）AH1001011500 AH100101150023 2 密封垫圈AH10010116 AH1001011624 2 十字头孔盖AH13010114 AH1601010425 2 密封垫AH13010115 AH1301011526 1 过渡接头T512-1002 T512-100227 1 弯管AH10010212 AH1001021228 3 垫环R44 T508-5002 T508-500229 1 法兰T508-1002 T508-100230 1 KB-75空气包AK75350200 AK7535020031 1 JA-3剪销安全阀AH0000060200 AH000006020032 2 接管NPT3 T510-1002 T510-100233 1 盖板总成AH1301011800 AH130101180034 2 直角弯头NPT3 T511-1002 T511-100235 14 螺栓1/2-13UNCX1 T500-1001 T500-100136 8 螺栓1/2-13UNCX1 1/2 T500-1017 T500-101737 28 螺栓5/8-11UNCX1 5/8 T500-1010 T500-101038 16 螺栓1-8UNCX3 1/4 T500-1013 T500-101339 16 螺母1-8UNC-2B T501-1003 T501-100340 4 螺栓5/8-11UNCX1 3/4 T500-1008 T500-100841 4 螺母5/8-11UNC-2B T501-1002 T501-100242 6 标牌用钉3X10（GB827）42099905060300100042099905060300100043 16 弹簧垫圈27 （GB93）420503011271600000 42050301127160000044 22 垫圈12 （GB848）420501036120200000 42050103612020000045 28 垫圈16 （GB848）420501036160200000 42050103616020000046 4 弹簧垫圈16 （GB93）420503010161600000 42050301016160000047 8 十字槽盘头螺钉M4X16（GB818）420101050704001606 42010105070400160648 1 橡胶条40X10X5800 140601061000000000 14060106100000000049 1 双刻度抗震压力表60MPa,8700psi380207192602511514 38020719260251151450 10ml 螺纹厌氧锁固胶170506010100243000 17050601010024300051 按需调整垫片AH13010119 AH1301011952 8 平垫27 （GB95）420501060270100000 420501060270100000序号数量名称图号F-1300 F-16001 2 主轴承端盖AH130101020100 AH1301010201002 1 主轴承套（右）AH1301020201 AH16010201013 2 密封垫圈AH1301010203 AH13010102034 2 内挡圈AH1301010204 AH13010102045 3 外挡圈AH130101020500 AH1601010102006 3 连杆AH1301020202 AH16010201027 1 定位环(I) AH1301020203 AH13010202038 1 空心曲轴AH130102020400 AH1301020204009 1 定位环(II) AH1301020205 AH130102020510 1 大齿圈AH130101021000 AH16010101040011 12 活塞螺母1 1/2-8UN T501-303.0 T501-303.012 12 螺栓1 1/2-8UNX5 1/2 T500-2023 T500-202313 2 隔环AH1301010211 AH130101021114 1 主轴承套(左) AH1301020206 AH160102010315 2 挡圈AH1301010213 AH160101010616 72 螺栓5/8-11UNCX1 1/2 T500-1018K T500-1018K17 2 挡板AH1301010214 AH130101021418 28 螺栓5/8-11UNCX1 3/4 T500-1008 T500-100819 4 主轴承螺栓AH1301010215 AH130101021520 按需垫片组AH130101021600 AH13010102160021 2 螺钉5/8-11UNCX4 T500-3004K T500-3004K22 3 偏心轮轴承AH1301010217 AH160101010723 2 主轴承AH1301010218 AH160101010824 28 垫圈16 （GB848）420501036160200000 42050103616020000025 2 螺钉5/8-11UNCX4 3/4 T500-3006K T500-3006K26 40m 锁紧钢丝Φ1.5 （GB343）040101010150600000 04010101015060000027 3m 锁紧钢丝Φ3 （GB343）040101010300600000 040101010300600000序号数量名称图号F-1300 F-160028 90ml 螺纹厌氧锁固胶243 170506010100243000 170506010100243000 R1 1 大齿圈(拼装) AH130101021900 AH160101010900R2 12 螺栓1 1/2-8UNX7 T500-2033 T500-2033F1300/1600 小齿轮总成序号数量名称图号F-1300 F-16001 1 键2″×2″×11 3/8″AH1301020301 AH13010203012 1 小齿轮轴AH1301020302 AH16010202013 2 耐磨套AH1301010303 AH13010103034 2 端盖AH1301020303 AH13010203035 2 密封垫圈AH1301010305 AH13010103056 2 密封垫圈AH1301010306 AH13010103067 2 轴承套AH1301010306 AH13010103068 2 挡圈AH1301020305 AH13010203059 2 密封垫圈AH1301010309 AH130101030910 2 集油盒AH130101031000 AH13010103100011 24 螺栓1/2-13UNCX1 3/8 T500-1019 T500-101912 16 螺栓7/8-9UNCX2 T500-1027 T500-102713 2 油封9.125"X10.375"X0.625"AH1301010311 AH130101031114 2 轴承4G32844H(西北) AH1301010312 AH130101031215 16 弹簧垫圈22 （GB93）420503011221600000 42050301122160000016 24 弹簧垫圈14 （GB93）420503011141600000 42050301114160000017 1 盘泵法兰AH1301010313 AH130101031318 3 螺栓5/8-11UNCX1 3/4 T500-2003 T500-200319 3 弹簧垫圈16 （GB93）420503011161600000 420503011161600000F-1300/1600 十字头总成连杆1222418232119242617B-B3027258273025E3030136I放大图516E-E10112725B213020B E1557I9十字头总成序号数量名称图号1 1 十字头AH13010204012 1 上导板AH13010104023 8 垫片组AH1001010417004 2 调整垫AH13010104035 1 填料盒AH13010104046 1 油封环AH13010104057 1 O形圈φ190×3.55 （GB3452.1）5303010119000355078 2 双唇油封5"X6.25"X0.625" AH13010104069 1 锁紧弹簧AH130101040710 1 挡泥板AH130101040811 1 中间拉杆AH130101040912 1 十字头销AH130102040313 1 O形圈φ125×7 （GB3452.1）53030101125007000714 8 螺栓3/4-10UNCX2 1/2 T500-301015 1 密封垫AH130101041116 1 O形圈φ160×7 （GB3452.1）53030101160007000717 1 下导板AH130101041218 1 十字头销挡板AH130102040419 1 十字头轴承AH130101041420 2 管接头NPT3/8″×2 AH130101041421 2 螺栓1-8UNCX2 1/4 T500-2018K22 6 螺栓1-8UNCX2 1/2 T500-2019K23 8 固紧板AH130102040224 4 螺栓3/8-16UNCX1 T500-102125 8 螺钉1-8UNCX2 1/2 T500-3013K26 4 弹簧垫圈10 （GB93）42050301110160000027 按需镀锌钢丝φ1.6 （GB4240）040104030160000800 30 螺纹锁固厌氧密封胶 243170506010100243000F-1300/1600液力端总成液力端总成序号数量名称图号1 3 液缸总成AH1301020501002 3 缸盖法兰AH13010105023 3 缸盖AH13010105034 3 插板总成AH1301010504005 3 阀杆导向器（下）AH1301010505006 3 缸盖堵头AH1301010506007 3 定位盘AH13010105078 3 缸盖密封圈AH13010105089 1 排出管路AH130101050910 6 阀弹簧AH0000010111 3 O形圈φ95×5.3 （GB3452.1）53030101095005300712 6 阀总成API 7 通孔AH000002030013 3 阀盖密封圈AH130101051014 3 阀盖AH130102050215 6 缸套密封圈AH130101051216 3 耐磨盘AH130102050317 3 缸套法兰AH130101051418 3 缸套压盖AH13010105150019 3 活塞杆AH130102050420 3 接管NPT3/8 AH13010205050021 3 O形圈φ200×7 （GB3452.1）53030101200007000722 3 缸套锁紧环AH130101051823 3 双金属缸套AH13010205120024 3 卡箍总成AH13010205060026 3 弯头NPT3/8-M22X1.5 AH130102050727 3 缸套端盖AH130101052028 3 英制活塞AH13010205080029 18 螺栓7/8-9UNCX2 T500-102730 3 接头NPT1/2-M22X1.5 AH130102050931 3 直角接头NPT1-NPT1/2 AH130102050932 1 吸入管路AH13010205110033 4 垫片组AH13010105230034 30 垫圈39 AH100101052735 3 阀杆导向器（上）AH100101051036 16 双头螺栓1 1/2-8UNX10 1/2 T500-700237 44 螺母1 1/2-8UN T501-200138 3 挡板AH100101051239 12 螺栓3/8-16UNCX3/4 AH050102050940 3 O形圈41.2X3.55 （GB3452.1）53030101041203550741 3 活塞螺母1 1/2-8UN T501-303.042 3 O形圈Φ185X7 （GB3452.1）53030101185007000743 1 吸入堵板T505-100644 3 O形圈Φ345X7 （GB3452.1）53030101345007000745 2 吸入法兰（I）AH100101052546 1 吸入法兰（II）AH100102050947 36 螺母1-8UNC T501-100348 24 螺栓1-8UNCX3 1/2 T500-102349 1 不锈钢丝φ1.6×1830（GB4240）04010403016000190050 3 扣压式胶管总成C-13X1W-850140507011301008530（JB1887）51 2 丝堵NPT 1 1/2 T506-100752 12 双头螺栓1 1/2-8UNX22 1/4 AH130102051353 乐泰胶243 17050601010024300054 12 螺栓1-8UNCX4 1/4 T500-102455 3 胶管夹箍3 （Q/ZB251）06140103075000000056 2 排出堵板T505-100857 吸入空气包AH0000050100F-1300/1600动力端润滑总成29(乐泰609)313621543445511:3H44504135434042383755398193210403639H3315418284637295249310982827101828108648114727511253124115143688393434723383016417222025522021211920212324动力端润滑总成序号数量名称图号1 1 方键3/16×3/16×1 T516-20012 1 油泵齿轮总成AH0801020601003 2 90°弯头NPT1/4×NPT 3/8 T001-22044 2 空心螺栓A12 （GB5650）5209025403201201005 8 内六角螺钉5/16-18UNCX1 5/8 T500-30036 2 管接头A16 （JB/ZQ4410）5209010103500400407 3 管接头A8 （JB/ZQ4410）5209010103500500508 14 90°弯头NPT1/4×NPT1/4 T001-22039 1 铜管Φ8×305 （GB1527）05110201008001000210 17 管接头A8 （JB/ZQ4408）52090101033005005011 1 接头座（II）AH100101061112 2 管接头A16 （JB/ZQ4408）52090101033004004013 1 铜管Φ16×686 （GB1527）05110201016001500214 1 铜管Φ16×331 （GB1527）05110201016001500215 2 三管卡AH08010206020016 2 45°管接头AH100101060817 1 铜管Φ10×838 （GB1527）05110201010001000218 1 铜管Φ12×305 （GB1527）05110201012001000219 13 管卡Φ8 AH05010206040020 3 铜管Φ8×762 （GB1527）05110201008001000221 2 铜管Φ8×508 （GB1527）05110201008001000222 2 铜管Φ8×229 （GB1527）05110201008001000223 5 丝堵NPT1/4"T506-100224 1 铜管Φ8×915 （GB1527）05110201008001000225 1 铜管Φ8×1194 （GB1527）05110201008001000226 1 铜管Φ8×1016 （GB1527）05110201008001000227 1 接头座（I）AH100101060728 2 管接头A10 （JB/ZQ4408）52090101033001001029 4 管卡〈I〉AH05010206010030 2 密合垫A12 （GB5651）52090255128012010031 4 螺栓1/4-20UNCX3/4 T500-100732 2 油嘴AH130101060133 2 铜管Φ12×610 （GB1527）05110201001201000234 2 铜管Φ8×813 （GB1527）05110201008001000235 2 管接头A8 （GB5628.1）52090101005005005036 3 双管卡Φ8 AH05010206020037 1 铜管Φ10×1956 （GB1527）05110201001001000238 1 铜管Φ8×1956 （GB1527）05110201008001000239 1 铜管Φ8×2311 （GB1527）05110201008001000240 1 铜管Φ8×1600 （GB1527）05110201008001000241 1 铜管Φ8×1245 （GB1527）05110201008001000242 1 管接头NPT1/4-NPT1/4 T001-040144 1 垫片组AH10010106040045 1 支座AH13010206020046 1 管接头A10 （GB5628.1）52090101005001001047 8 弹簧垫圈8 （GB93）42050301108160000048 1 溢流阀（YYFJ-L120）51260490000003200249 4 弹簧垫圈8 （GB93）42050301108160000050 1 2S齿轮油泵51260101003100000051 1 双刻度压力表M14x1.5 （Y-60Z）38020205116000602152 4 管接头A12 （JB/ZQ4408）52090101033002002053 1 滤油器总成AH10010106100054 圆柱形固持胶17050601010060900055 2 定位块AH1001010613F-1300/1600喷淋泵总成1曲轴中心线733192331511420216小齿轮轴轴中心线12泥浆泵中心线22810915181630242923172725143213F-1300/1600喷淋泵总成序号数量名称图号1 1 护罩AH130102080100 AH1301020803002 1 皮带轮AH13010108023 1 支座总成AH1001020802004 1 短接Z1″-G1″AH10010108045 1 接头Z1″AH10010108056 1 接头G1″-M33×2 AH10010108067 1 接头ZG2-1/2″AH10010108078 1 短接ZG2 1/2″-Z2 1/2 AH10010108089 1 软管Φ22×Φ37 14050101022010000010 2 软管接头Φ22×Φ37 AH10010108090011 3 90°弯头Z1" AH100101081012 2 连接板AH100102080313 1 水箱AH13010108040014 1 箱盖AH10010108130015 1 接头NPT2 1/2″T513-100416 2 垫片AH100101081417 2 Z1″法兰AH100101081518 2 顶紧螺钉M8×25 （GB73）42010302830800250019 2 三角胶带A-3708（GB1171）14030101203708000020 2 管箍NO：3 06140101038000000021 1 软管Φ38×Φ5314050101038030530022 1 90°弯头ZG2 1/2″52020705040065000223 4 螺栓5/8-11UNCX1 1/8 T500-102924 4 弹簧垫圈16 （GB93）42050301116160000025 4 平垫圈16 （GB96）42050104616010000026 4 螺栓1/2-13UNCX1 5/8 T500-100427 12 弹簧垫圈14 （GB93）42050301114160000028 4 平垫圈14 （GB96）42050104614010000029 8 螺栓1/2-13UNCX2 1/4 T500-100530 8 螺母1/2-13UNC T501-100131 1 离心式喷淋泵AH10010108160032 1 不锈钢内螺纹球阀G1" 44130501110416402533 1 支架AH130102080200F-1300/1600 随机备用件序号数量名称图号随机备用件AH13010211001 2 油封9.125＂x10.375x0.625" AH13010103112 3 O型圈φ190X3.55 （GB3452.1）5303010119000350003 3 O型圈φ160X7 （GB3452.1）5303010116000700074 6 双唇油封5＂x6.25"x0.625" AH13010104065 3 O型圈φ95X5.3 （GB3452.1）5303010109500530076 3 阀盖密封圈AH13010105107 6 缸套密封圈AH13010105128 3 缸盖密封圈AH13010105089 3 O型圈φ200X7 （GB3452.1）53030101200007000710 3 O型圈φ41.2X3.55 （GB3452.1）53030101041203550711 3 O型圈φ185X7 （GB3452.1）53030101185007000712 3 O型圈φ345X7 （GB3452.1）53030101345007000713 3 胶皮6 1/2L T504-132.0014 6 阀胶皮AH00000203010315 3 垫环R44 T508-500216 1 垫环R39 T508-500117 1 缓冲垫AH000006010618 1 活塞总成AH00000601030019 1 气囊AK753501020020 10 剪切销AH000006011121 2 密封垫圈AH1001010922 3 油封环AH130101040523 3 O型圈φ125X7 （GB3452.1）53030101125007000724 1 胶囊AH0000050101F-1300/1600 随机工具序号数量名称图号随机工具AH13010210001 1 缸套吊装工具AH1301021001002 1 缸盖棒AH1001012101003 1 套筒2 3/8" AH10010121084 1 套筒2 " AH10010121095 1 套筒3 5/8" AH13010116026 1 套筒1 1/2" AH13010116037 1 过渡接头AH13010116048 1 19 5/8"加长杆AH13010116059 1 8"加长杆AH100101211010 1 接头1" AH100101211111 1 24"加力杆AH100101211212 1 SH1/2环链手拉葫芦39010101010050000013 1 手动液压泵70MPa 51260504000011700014 1 空气包充气软管总成AH10010213010015 1 液压拔阀器AH13010116060016 1 盘根引套AH130101160717 1 过渡锥套AH130101160818 1 压套AH130101160919 1 长套筒AH13010116100020 1 插板取出器AH13010116120021 1 短丝杠AH130101161322 1 挂座AH1301011614。

DISCO公司产品系列介绍

D I S C O公司产品系列介绍Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998DISCO公司产品介绍一：自动切割机什麽是自动切割机？是指被加工物的安装及卸载作业均采用手动方式进行，只有加工工序实施自动化操作的切割机。

在有些机型上也可实施自动化位置校准作业。

但在机器内部没有配置清洗、乾燥装置.位置校准切割操作人员以手动方式将被加工物安装到工作盘上。

3000系列的设备可自动实施位置校准作业。

300系列和500系列的设备，由操作人员使用显微镜进行切割位置对准作业。

操作人员只要按下开始按钮，机台就可在位置校准工序识别出的切割道进行切割加工。

300系列 - Automatic Dicing Saw300系列切割机/切断机，利用人工方式完成加工物的安装调整及识别切割位置的校准作业，并且在设计上力求节省占地空间，使该机型的外形结构显得简洁精巧。

另外，为了满足各种加工要求，在最大加工物尺寸和加工精度等方面，均拥有种类丰富的产品群。

For 6" frameDAD321DAD322DAC351/DAD361设备概要适用 6"加工物的自动切割机DAD321的改良机型，産能更高追求高精度的切断机和自动切割机最大加工物尺寸160 x 1606"(边长6"方形)*1DAC351: 153 x 153 DAD361: 160 x 160适用框架2-6-1DAC351: - DAD361: 2-5, 2-6X轴可切割范围(mm)192160192进刀速度有效范围(mm/s)- 300 - 500 - 300Y轴可切割范围(mm)162最小步进量(mm)定位精度(mm)以内/160(单一误差)以内/5以内/160(单一误差)以内/5光学尺最小分辨率(mm)-Z轴有效行程(mm)( 2"切割刀片)( 2"切割刀片)( 2"切割刀片)最小移动量(mm)重复定位精度(mm)可使用的最大58发出订单。

Fluke NORMA 6003 NORMA 6003+ NORMA 6004 NORMA 6004

设置接线方式............................................................................................................................................... 23
特殊目的的任何隐含保证。FLUKE 对任何特殊、间接、偶发或后续的损坏或损失概不负责，包括由于任何原因或
推理引起的数据丢失。
由于某些国家或州不允许对隐含保证的期限加以限制、或者排除和限制意外或后续损坏本保证的限制和排除责任
条款可能并不对每一个买方都适用。如果本保证的某些条款被法院或其它具有适当管辖权的裁决机构判定为无效
供，并且不适用于保险丝和一次性电池或者任何被 Fluke 公司认定由于误用、改变、疏忽、意外非正常操作和使
用所造成的产品损坏。Fluke 公司保证软件能够在完全符合性能指标的条件下至少操作 90 天，而且软件是正确地
记录在无缺陷的媒体上。Fluke 公司并不保证软件没有错误或无操作中断。
Fluke 公司仅授权零售商为最终客户提供新产品或未使用过产品的保证。但并未授权他们代表 Fluke 公司提供范
警告及小心 ............................................................................................................................................................ 3
标准包装 ................................................................................................................................................................ 5

ZJ3600-15-36D支架随机图册

ZJ3600/15/36D型掩护式液压支架随机图册ZJ3600/15/36D型支架随机图册——总图ZJ3600/15/36D型支架随机图册——总图明细表ZJ3600/15/36D型支架随机图册——顶梁装配体图ZJ3600/15/36D型支架随机图册——顶梁装配体明细表ZJ3600/15/36D型支架随机图册——掩护梁装配体图、J3600/15/36D型支架随机图册——掩护梁装配体明细表ZJ3600/15/36D型支架随机图册——底座装配体图ZJ3600/15/36D型支架随机图册——底座装配体明细表ZJ3600/15/36D型支架随机图册——推杆装配体图ZJ3600/15/36D型支架随机图册——推杆装配体明细表ZJ3600/15/36D型支架随机图册——左、右调架梁装配体图ZJ3600/15/36D型支架随机图册——左、右调架梁装配体明细表ZJ3600/15/36D型支架随机图册——液压原理图ZJ3600/15/36D型支架随机图管路图ZJ3600/15/36D型支架随机图册——管路图明细表ZJ3600/15/36D型支架随机图册——立柱图(LJGGW18878801G3) ZJ3600/15/36D型支架随机图册——立柱明细表(LJGGW18878801G3)ZJ3600/15/36D型支架随机图册——立柱明细表（LJGGW18878801G3）ZJ3600/15/36D型支架随机图册——立柱明细表(LJGGW18878801G3)ZJ3600/15/36D型支架随机图册——调架千斤顶图（QGEK1270365A1C）ZJ3600/15/36D型支架随机图册——调架千斤顶明细表（QGEK1270365A1C）ZJ3600/15/36D型支架随机图册——防倒千斤顶图（QGEK127039B1C）ZJ3600/15/36D型支架随机图册——防倒千斤顶明细表（QGEK127039B1C） ZJ3600/15/36D型支架随机图册——伸缩梁千斤顶图（QGEL805570L1A）ZJ3600/15/36D型支架随机图册——伸缩梁千斤顶明细表（QGEL805570L1A）ZJ3600/15/36D型支架随机图册——护帮千斤顶图（QSEL8055475L1A）ZJ3600/15/36D型支架随机图册——护帮千斤顶明细表（QSEL8055475L1A）ZJ3600/15/36D型支架随机图册——侧推千斤顶图（QSEL634518B1）ZJ3600/15/36D型支架随机图册——侧推千斤顶明细表（QSEL634518B1）ZJ3600/15/36D型支架随机图册——掩护梁用侧推千斤顶图（QSEL634518B1C）ZJ3600/15/36D型支架随机图册——掩护梁用侧推千斤顶明细表（QSEL634518B1C）ZJ3600/15/36D型支架随机图册——推移千斤顶图（QGYK1611570E4C（PY））ZJ3600/15/36D型支架随机图册——推移千斤顶明细表（QGYK1611570E4C（PY））ZJ3600/15/36D型支架随机图册——底座调正千斤顶图（QGQK107022T1Z）ZJ3600/15/36D型支架随机图册——底座调正千斤顶明细表（QGQK107022T1Z）ZJ3600/15/36D型支架随机图册——调正千斤顶图（QGYK107024T1）ZJ3600/15/36D型支架随机图册——调正千斤顶明细表（QGYK107024T1）ZJ3600/15/36D型支架随机图册——调架梁千斤顶图（QSEL634518H1）ZJ3600/15/36D型支架随机图册——调架梁千斤顶明细表（QSEL634518H1）ZJ3600/15/36D型支架随机图册——输送机防滑千斤顶图（QSQL118580T1G）ZJ3600/15/36D型支架随机图册——输送机防滑千斤顶明细表（QSQL118580T1G）ZJ3600/15/36D型支架随机图册——架间挡矸板千斤顶图（QSEL6345545B1C(CD)）ZJ3600/15/36D型支架随机图册——架间挡矸板千斤顶明细表（QSEL6345545B1C(CD)）ZJ3600/15/36D型支架随机图册——架前挡矸板千斤顶图（QSEL634548A1）ZJ3600/15/36D型支架随机图册——架前挡矸板千斤顶明细表（QSEL634548A1）。

ZFY10000-22-40D神华新疆放顶煤支架随机图册(已解密)

ZFY10000/22/40D放顶煤支架随机图册郑州煤矿机械集团股份有限公司2012年12月ZFY10000/22/40D放顶煤支架随机图册主件名称ZFY10000/22/40D放顶煤支架主件号60121000081C重量序号单台数量单位图号名称规格郑州煤机厂件号外购厂家单件重量页号备注11件F150-01顶梁701001000000591 21件F150-02掩护梁701002000000365 31件F150-03底座701003000000383 41件F150-04左前连杆701099000000146 51件F150-05右前连杆701099000000147 62件F150-06后连杆701099000000148 71件F150-08尾梁部分70109900000014982件F150-30立柱φ400*878*888-147870124000200004291件F150-31平衡千斤顶Φ230/160*545-1065701223001000096101件F150-33尾梁千斤顶Φ180/120*623-1060701218001000178111件F150-34尾梁千斤顶Φ180/120*623-1060701218001000179122套底座填充物060199805141件ZT00-96/7通用标牌90400096000007151件F150-00A 液压系统连接及原理图701500000002366161件F150-00B液压系统布置图701500000002367172套H2F150-00/05立柱防护罩120000540。

ZFY10000/22/40D放顶煤支架随机图册主件名称顶梁F150-01主件号701001000000591重量ZFY10000/22/40D放顶煤支架随机图册主件名称顶梁F150-01主件号701001000000591重量序号单台数量单位图号名称规格郑州煤机厂件号外购厂家单件重量页号备注11件F150-0101顶梁体701101000000916 21件F150-0102顶梁左侧护板701107000000947 31件F150-0103顶梁右侧护板701107000000946 41件F150-0104护帮板701111000000311 51件F150-0106伸缩梁701110000000224 61件F150-0107托板701199000002307 72件F150-0108前小四杆701199000002306 82件F150-0109后小四杆70119900000230592件F150-32护帮千斤顶φ100/70*602701210001000406102件F150-36伸缩梁千斤顶φ100/70*800701210001000405112只ZT00-11/9平垫圈200406009124件ZT00-02/6销轴40*12290400002060082 138只GB91开口销200601072148只GB95平垫圈200405017158件ZT00-02/4销轴30*21590400002040034 166只ZT00-75/2U型卡080200128182只ZT00-27/2D型卡080200155192件ZT00-01/14销轴12*12590400001140016 202件ZT00-31/13挡轴板90400031000013212件ZT00-30/11-m铰接轴160*60090400051110061222件F150-01/01弹簧导杆701300000005597 231件ZT00-03/7销轴40*51090400003070012 242只ZT09-01/12大弹簧080100136251件ZT00-03/9销轴30*51090400003090067 262件F150-01/02短杆701300000005596 274件ZT00-03/8销轴30*51090400003080067 282件F150-01/03弹簧导杆701300000005595292件F150-42侧推千斤顶φ80/60*200701208001000210ZFY10000/22/40D放顶煤支架随机图册主件名称顶梁F150-01主件号701001000000591重量序号单台数量单位图号名称规格郑州煤机厂件号外购厂家单件重量页号备注302件ZT09-04/2挡圈9090800100040004 312件ZT00-15/2销轴30*7590400015020002 322件ZT00-03/1销轴24*51090400003010067 332件F150-01/04侧推导杆701300000005594 344件ZT00-02/6销轴40*21090400002060033 362只GB91开口销200601061372件ZT00-02/9销轴55*21590400002090034 382件ZT00-02/6销轴40*15590400002060022 394件ZT00-02/6销轴40*13590400002060018 4014只GB91开口销2006012004114只ZT00-11/6平垫圈200406006422只ZT00-75/3U型卡080200118438只ZT00-27/3D型卡080200156444件ZT00-37/2挡块90400037000002 458件ZT00-02/16销轴28*18090400002160027 461件ZT00-05/4铰接轴70*25090400005040021 471只ZT00-75/4U型卡080200122482只GB91开口销200601010492只ZT00-07/2挡销200508012502件ZT00-31/5挡轴板90400031000005 512组ZT00-93挡板组件90400093000000ZFY10000/22/40D放顶煤支架随机图册主件名称护帮千斤顶φ100/70*602F150-32主件号701210001000406重量ZFY10000/22/40D放顶煤支架随机图册主件名称护帮千斤顶φ100/70*602F150-32主件号701210001000406重量序号单台数量单位图号名称规格郑州煤机厂件号外购厂家单件重量页号备注11件F150-3201缸体701209800011225 22只GB79-85内六角柱端螺钉20031002631件ZT/106-15活塞100/6090200106000015 41个T506活塞导向环2603141000101 51套T730活塞密封2608111000361个GB1235-76O型圈（橡胶P229）06010112372个GB1235-76挡圈（聚四氟乙烯）06030112981件ZT/016-23导向套100/7090200016000023 91个T155静密封2603531020101 102个T506导向环2603560700011 111套T652杆密封26081207002 121个T38防尘圈2603141000106 131件F150-32/01活塞杆70*873701209800011226ZFY10000/22/40D放顶煤支架随机图册主件名称伸缩梁千斤顶φ100/70*800F150-36主件号701210001000405重量ZFY10000/22/40D放顶煤支架随机图册主件名称伸缩梁千斤顶φ100/70*800F150-36主件号701210001000405重量序号单台数量单位图号名称规格郑州煤机厂件号外购厂家单件重量页号备注11件F150-3601缸体701209800011229 22只GB79-85内六角柱端螺钉20031002631件ZT/106-15活塞100/6090200106000015 41个T506活塞导向环2603141000101 51套T730活塞密封2608111000361个GB1235-76O型圈（橡胶P229）06010112372个GB1235-76挡圈（聚四氟乙烯）06030112981件ZT/016-23导向套100/7090200016000023 91个T155静密封2603531020101 102个T506导向环2603560700011 111套T652杆密封26081207002 121个T38防尘圈2603141000106 131组ZT/101-80活塞杆70*118690200101000080ZFY10000/22/40D放顶煤支架随机图册主件名称侧推千斤顶φ80/60*200F150-42主件号701208001000210重量ZFY10000/22/40D放顶煤支架随机图册主件名称侧推千斤顶φ80/60*200F150-42主件号701208001000210重量序号单台数量单位图号名称规格郑州煤机厂件号外购厂家单件重量页号备注11组ZT/CH080g-01缸体90135001000000 21件ZT/106-21活塞80/5090200106000021 32只GB79-85内六角柱端螺钉20031002642个T506活塞导向环2603550800011 51个T730活塞密封2608110800461个GB1235-76O型圈（橡胶P229）06010104572个GB1235-76挡圈（聚四氟乙烯）06030103181件F150-4201活塞杆60*468701209800011230 91件ZT/016-22导向套80/6090200016000022 101个T001O型圈2603570690101 111个T090挡圈2603580700101 121个T506导向环2603560600011 131套T652杆密封26081206003 141个T38防尘圈2603540600011ZFY10000/22/40D放顶煤支架随机图册主件名称掩护梁 F150-02主件号701002000000365重量随机图册主件名称掩护梁 F150-02主件号701002000000365重量序号单台数量单位图号名称规格郑州煤机厂件号外购厂家单件重量页号备注11件F150-0201掩护梁体701102000000464 21件F150-0202掩护梁左侧护板701108000000595 31件F150-0203掩护梁右侧护板701108000000594 42件F150-02/01弹簧导杆701300000005603 51件F150-02/02短杆701300000005602 61件F150-02/03支杆103701300000005601 71件F150-02/04连接杆103701300000005600 82件F150-02/05弹簧导杆70130000000559991件F150-41侧推千斤顶φ80/60*200701208001000211101组ZT/CH080g 侧推千斤顶Φ80/60*20090135000000000113件ZT00-03/8销轴30*40090400003080056 121件ZT00-05/18铰接轴70*25090400005180021 131件ZT09-04/2挡圈9090800100040004 141件ZT00-15/2销轴30*7590400015020002 152件ZT00-03/1销轴24*40090400003010056164件ZT00-30/11-m铰接轴160*57090400051110058171件ZT00-03/8销轴30*51090400003080067 184只ZT00-07/2挡销200508013198件ZT00-02/4销轴30*16590400002040024 208只GB95平垫圈200405017218只GB91开口销200601010228只GB91开口销200601072236只ZT00-75/2U型卡080200128242只ZT09-01/12大弹簧080100136254只ZT00-07/2挡销200508012264件ZT00-31/5挡轴板90400031000005 272件ZT00-05/5铰接轴80*58090400005050059 282件F150-02/06铰接轴65*230701300000005598 293只ZT00-75/4U型卡080200122301只GB91开口销200601021随机图册主件名称掩护梁 F150-02主件号701002000000365重量序号单台数量单位图号名称规格郑州煤机厂件号外购厂家单件重量页号备注311件ZT00-02/2销轴22*11590400002020014 322只ZT00-11/2平垫圈200406002331只GB91开口销200601078341件ZT00-02/3销轴25*11590400002030015 352只GB95平垫圈200405014ZFY10000/22/40D放顶煤支架随机图册主件名称侧推千斤顶φ80/60*200F150-41主件号701208001000211重量ZFY10000/22/40D放顶煤支架随机图册主件名称侧推千斤顶φ80/60*200F150-41主件号701208001000211重量序号单台数量单位图号名称规格郑州煤机厂件号外购厂家单件重量页号备注11件F150-4101缸体701209800011232 21件ZT/106-21活塞80/5090200106000021 32只GB79-85内六角柱端螺钉20031002642个T506活塞导向环2603550800011 51个T730活塞密封2608110800461个GB1235-76O型圈（橡胶P229）06010104572个GB1235-76挡圈（聚四氟乙烯）06030103181组ZT/101-69活塞杆60*46890200101069000 91件ZT/016-22导向套80/6090200016000022 101个T001O型圈2603570690101 111个T090挡圈2603580700101 121个T506导向环2603560600011 131套T652杆密封26081206003 141个T38防尘圈2603540600011ZFY10000/22/40D放顶煤支架随机图册主件名称侧推千斤顶Φ80/60*200ZT/CH080g主件号90135000000000重量ZFY10000/22/40D放顶煤支架随机图册主件名称侧推千斤顶Φ80/60*200ZT/CH080g主件号90135000000000重量序号单台数量单位图号名称规格郑州煤机厂件号外购厂家单件重量页号备注11组ZT/CH080g-01缸体90135001000000 21件ZT/106-21活塞80/5090200106000021 32只GB79-85内六角柱端螺钉20031002642个T506活塞导向环2603550800011 51个T730活塞密封2603140800102 61个GB1235-76O型圈（橡胶P229）06010104572个GB1235-76挡圈（聚四氟乙烯）06030103181组ZT/101-69活塞杆60*46890200101069000 91件ZT/016-22导向套80/6090200016000022 101个T001O型圈2603570690101 111个T090挡圈2603580700101 121个T506导向环2603560600011 131套T652杆密封2603520600011 141个T38防尘圈2603540600011ZFY10000/22/40D放顶煤支架随机图册主件名称底座部分 F150-03主件号701003000000383重量随机图册主件名称底座部分 F150-03主件号701003000000383重量序号单台数量单位图号名称规格郑州煤机厂件号外购厂家单件重量页号备注11件F150-0301底座体701103000000802 21件F150-0302推移框架701104000000393 31件F150-0304脚踏板701113000000190 41件F150-0307底调堵701199000002309 52件F150-0309挡板701199000002308 61组ZT13a顶架9080130100000071件F150-37推移千斤顶Φ180/120*90070121800100017781件F150-38移后溜千斤顶φ140/85*90070121400100016191件F150-39抬底千斤顶φ140/105*300701214001000160101件F150-40调架千斤顶φ140/105*270701214001000159111件F150-03/01堵701400000001670 122只ZT00-75/3U型卡080200118132件ZT00-17/3销轴50*110701300000005605 148只GB95平垫圈200405014156只GB91开口销200601078164件ZT00-31/3挡轴板90400031000003172件ZT00-30/11-m铰接轴160*578701300000005604184只ZT00-27/5D型卡080200158192件ZT00-30/11-m铰接轴160*61090400051110062204件ZT00-22/3挡块90400022000003 211件ZT00-15/10销轴70*19590400015100030 224件ZT00-02/13销轴24*21090400002130033 231件F150-03/02双耳链环卡701400000001669 241件ZT00-02/13销轴24*17090400002130025 252件ZT00-02/7销轴45*16590400002070024 262只ZT00-11/7平垫圈200406007272只GB91开口销200601049281件ZT00-15/10销轴70*28590400015100048随机图册主件名称底座部分 F150-03主件号701003000000383重量序号单台数量单位图号名称规格郑州煤机厂件号外购厂家单件重量页号备注291件F150-03/03后溜连接头701400000001668 301件ZT00-38/1推杆固定销90400038000001 311只KJ10-32U型卡080200032323只ZT00-27/2D型卡080200155331件ZT00-02/15销轴16*13590400002150018 341只GB889-86螺母200101054352件ZT10-13/1挡套6090801000001301 361只GB5782-86六角螺栓200203038371件F150-03/04连接头62701400000001667 381件ZT00-17/6销轴60*32590400017060001 391件F150-03/05销轴φ60*225701300000005606 404件F150-03/06压板701400000001666 414只ZT00-27/3D型卡080200156424只GB97-85平垫圈200402017434件ZT00-02/4销轴30*9590400002040011 442件ZT00-02/13销轴24*10090400002130011 452件ZT00-03/2销轴30*20090400003020021 462只ZT00-75/2U型卡080200128471件ZT00-02/13销轴24*18090400002130027ZFY10000/22/40D放顶煤支架随机图册主件名称推移千斤顶Φ180/120*900F150-37主件号701218001000177重量ZFY10000/22/40D放顶煤支架随机图册主件名称推移千斤顶Φ180/120*900F150-37主件号701218001000177重量序号单台数量单位图号名称规格郑州煤机厂件号外购厂家单件重量页号备注11件F150-3701缸体701209800011234 21只GB894.1-86轴用挡圈20050202531件ZT/004-7压盘10090200004000007 42件ZT/005-7半环8290200005000007 51件ZT/102-16活塞180/10090200102000016 62个T506活塞导向环2603551800011 71套T730活塞密封2608111800381个GB1235-76O型圈（橡胶P229）06010105792个GB1235-76挡圈（聚四氟乙烯）060301052101件F150-37/01活塞杆120*1342701209800011235 111件ZT/103-37导向套180/12090200103000037 121个T155静密封2603181800203 132只GB79-85内六角柱端螺钉200310050141个T38防尘圈2603181800208 151个GB3452.1-92O型圈（橡胶P229）060101806161套T652杆密封26081212001 172个T506导向环2603561200011 181个ZE0701-48Φ28磁环************ 191件ZT/113-2螺纹套M36×1.590200113000002201组ZE0701-06Ⅰ(900)位移传感器070604002005211件ZT/113-1螺纹套M32×1.590200113000001 221件ZT/105-4螺纹堵M70×1.590200105000004 231个GB1235-76O型圈（橡胶P229）060101930241个GB1235-76O型圈（橡胶P229）060101023251件ZT/105-2螺纹堵90200105000002ZFY10000/22/40D放顶煤支架随机图册主件名称移后溜千斤顶φ140/85*900F150-38主件号701214001000161重量ZFY10000/22/40D放顶煤支架随机图册主件名称移后溜千斤顶φ140/85*900F150-38主件号701214001000161重量序号单台数量单位图号名称规格郑州煤机厂件号外购厂家单件重量页号备注11件F150-3801缸体701209800011237 21件ZT/106-17活塞140/7090200106000017 32只GB79-85内六角柱端螺钉20031001541个T506活塞导向环2603551400011 51套T730活塞密封2608111400261个GB1235-76O型圈（橡胶P229）06010105072个GB1235-76挡圈（聚四氟乙烯）06030104481件ZT/101-43活塞杆85*120090200101000043 91件ZT/103-1导向套140/8590200103000001 101个T155静密封2603151400203 112个T506导向环2603560850011 121套T652杆密封26081208503 131个GB3452.1-92O型圈（橡胶P229）060101800142只GB79-85内六角柱端螺钉20031002615 1个T38防尘圈2603141100108ZFY10000/22/40D放顶煤支架随机图册主件名称抬底千斤顶φ140/105*300F150-39主件号701214001000160重量ZFY10000/22/40D放顶煤支架随机图册主件名称抬底千斤顶φ140/105*300F150-39主件号701214001000160重量序号单台数量单位图号名称规格郑州煤机厂件号外购厂家单件重量页号备注11件F150-3901缸体701209800011241 21件F150-3903耐磨套701209800011239 31个T506活塞导向环2603551400011 41套T730活塞密封2608111400252只GB91开口销20060104461件F150-3902整体活塞杆105×54170120980001124071件ZT/103-2导向套140/10590200103000002 81个T155静密封2603151400203 92个T506导向环2603561050011 101套T652杆密封26081210502 111个GB3452.1-92O型圈（橡胶P229）060101800122只GB79-85内六角柱端螺钉200310026131个T38防尘圈2603181600207ZFY10000/22/40D放顶煤支架随机图册主件名称调架千斤顶φ140/105*270F150-40主件号701214001000159重量ZFY10000/22/40D放顶煤支架随机图册主件名称调架千斤顶φ140/105*270F150-40主件号701214001000159重量序号单台数量单位图号名称规格郑州煤机厂件号外购厂家单件重量页号备注11件F150-4001缸体701209800011247 21个T506活塞导向环2603551400011 31套T730活塞密封2608111400241件ZT/103-2导向套140/10590200103000002 51个T155静密封2603151400203 62个T506导向环2603561050011 71套T652杆密封2608121050292只GB79-85内六角柱端螺钉200310026101个T38防尘圈2603181600207111件F150-4003整体活塞杆105×546701209800011246121个GB3452.1-92O型圈（橡胶P229）060101800随机图册主件名称左前连杆F150-04主件号701099000000146重量随机图册主件名称右前连杆F150-05主件号701099000000147重量随机图册主件名称后连杆F150-06主件号701099000000148重量随机图册主件名称尾梁部分F150-08主件号701099000000149重量ZFY10000/22/40D放顶煤支架随机图册主件名称尾梁部分F150-08主件号701099000000149重量序号单台数量单位图号名称规格郑州煤机厂件号外购厂家单件重量页号备注11件F150-0801尾梁体701112000000274 21件F150-0802插板70111200000027332件F150-32护帮千斤顶φ100/70*60270121000100040644件ZT00-02/6销轴40*12790400002060083 54只GB91开口销20060120064只ZT00-11/6平垫圈20040600672只ZT00-75/2U型卡08020012882件ZT00-03/2销轴30*10090400003020001 92件ZT00-05/16铰接轴65*29590400005160030 102只ZT00-75/4U型卡080200122ZFY10000/22/40D放顶煤支架随机图册主件名称立柱φ400*878*888-1478F150-30主件号701240002000042重量ZFY10000/22/40D放顶煤支架随机图册主件名称立柱φ400*878*888-1478F150-30主件号701240002000042重量序号单台数量单位图号名称规格郑州煤机厂件号外购厂家单件重量页号备注11件F150-3001缸体L1=1523701209800011257 21只GB893.1-86孔用挡圈20050104131件ZT/104-1压紧螺母90200104000001 41套FD(G)-00底阀07010601152个T506活塞导向环2603114000101 61套T730活塞密封2608114000271套T730活塞密封2608122900282个T506活塞导向环2603114000103 92个GB1235-76O型圈（橡胶P229）060101023104个GB1235-76挡圈（聚四氟乙烯）060301024111件ZT/105-1螺纹堵90200105000001 121件F150-3002二级缸体L9=1418701209800011256 131件F150-3003活柱L4=1478701209800011255 141件ZT/103-20导向套290/26090200103000020 151件ZT/103-21导向套400/38090200103000021 162个T506导向环2603114000111 171套T652杆密封26081238002 181个T155静密封2603114000105 191套T652杆密封26081226002 202个T506导向环2603114000106 211个GB3452.1-92O型圈（橡胶P229）060101307226只GB79-85内六角柱端螺钉200310006231个T38防尘圈2603114000109 241套T155静密封2603114000110 251个GB3452.1-92O型圈（橡胶P229）060101326261个T38防尘圈2603114000114ZFY10000/22/40D放顶煤支架随机图册主件名称平衡千斤顶Φ230/160*545-1065F150-31主件号701223001000096重量ZFY10000/22/40D放顶煤支架随机图册主件名称平衡千斤顶Φ230/160*545-1065F150-31主件号701223001000096重量序号单台数量单位图号名称规格郑州煤机厂件号外购厂家单件重量页号备注11件F150-3101缸体L1=937701209800011266 21件ZT/106-23活塞230/15590200106000023 34件GB79-85内六角柱端螺钉20061001641个T730活塞密封2608112300552个T506活塞导向环2603552300011 61个GB3452.1-92O型圈（橡胶P229）06010133272个GB1235-76挡圈（聚四氟乙烯）06030120081件F150-31/01活塞杆160×985701209800011267 91件ZT/103-26导向套230/16090200103000026 101个T155静密封2603122300102 112个T506导向环2603122300103 121套T652杆密封26081216001 131个T38防尘圈2603122300105 141个GB1235-76O型圈（橡胶P229）060101210第 40 页共161 页ZFY10000/22/40D 放顶煤支架随机图册主件名称尾梁千斤顶Φ180/120*623-1060 F150-33 主件号701218001000178重量ZFY10000/22/40D放顶煤支架随机图册主件名称尾梁千斤顶Φ180/120*623-1060F150-33主件号701218001000178重量序号单台数量单位图号名称规格郑州煤机厂件号外购厂家单件重量页号备注11件ZT/WK160d-01w缸体L1=76270120980001010921件ZT/001-86w活塞杆105*82965083700000001 31只GB894.1-86轴用挡圈20050202341件ZT/004-8压盘9090200004000008 52件ZT/005-9半环7590200005000009 61件ZT/102-12活塞160/9090200102000012 72个T506活塞导向环2603551600012 81套T730活塞密封2608111600491个GB1235-76O型圈（橡胶P229）060101055102个GB1235-76挡圈（聚四氟乙烯）060301049111件ZT/015-36导向套160/10590200015000036 122个T506导向环2603561050011 131个T155静密封2603181600210 141套T652杆密封26081210502 153件ZT/017-5卡环16590200017000005 161个GB1235-76O型圈（橡胶P229）060101109171只GB893.1-86孔用挡圈200501029181件ZT/018-36挡套160/10590200018000036 191个T38防尘圈2603181600207第 42 页共161 页ZFY10000/22/40D 放顶煤支架随机图册主件名称尾梁千斤顶Φ180/120*623-1060 F150-34 主件号701218001000179重量ZFY10000/22/40D放顶煤支架随机图册主件名称尾梁千斤顶Φ180/120*623-1060F150-34主件号701218001000179重量序号单台数量单位图号名称规格郑州煤机厂件号外购厂家单件重量页号备注11件F150-3401缸体701209800011277 22只GB79-85内六角柱端螺钉20031000631件ZT/106-19活塞180/11590200106000019 42个T506活塞导向环2603551800011 51套T730活塞密封2608111800361个GB1235-76O型圈（橡胶P229）06010112572个GB1235-76挡圈（聚四氟乙烯）06030111481件ZT/103-37导向套180/12090200103000037 91个T155静密封2603181800203 102个T506导向环2603561200011 111套T652杆密封26081212001 121个GB3452.1-92O型圈（橡胶P229）060101806132只GB79-85内六角柱端螺钉200310050141个T38防尘圈2603181800208 151件F150-33/01活塞杆120*1010701209800011273随机图册主件名称液压系统原理及连接图F150-00A主件号701500000002366重量序号单台数量单位图号名称规格郑州煤机厂件号外购厂家单件重量页号备注117个F-10/10/10G F型三通070204086 28个F-13/13/13G F型三通07020408731个BZY60/80(公接头)双针防震压力表08990115241个KJ4-19/13异经三通070204084 62个KJ1-19中间接头070201004 730个KJ5-10弯头070205001 812个KJ5-13弯头070205003 94个KJ5-19弯头070205007 102个KJB5-13弯头135°070205088 113个KJ5-25弯头070205009 126个KJ11-10堵070202001 132个KJ11-13堵070202002 142个KJ4-10/25异经三通070204028 152个KJ1-25中间接头070201005 162个KJ4-10/19异经三通070204027 17146只KJ10-10U型卡080200028 1872只KJ10-13U型卡080200026 1922只KJ10-19U型卡080200030 212个KJ11-19堵070202004 2217只KJ10-25U型卡080200031 232只U4-31.5U型卡080200018 242只U2-38U型卡080200039261件KJR31.5D-32/207胶管总成701800000001632271件KJR38-25/2100胶管总成701800000001631 281件KJR25-14/2170胶管总成701800000001633 291件KJR25-35/1200胶管总成90610125035009 301件KJR25-35/2500胶管总成90610125035022 311件KJR19-34/2200胶管总成90610119034023 321件KJR19-34/2100胶管总成90610119034022 331件KJR19-34/300胶管总成701800000001685随机图册主件名称液压系统原理及连接图F150-00A主件号701500000002366重量序号单台数量单位图号名称规格郑州煤机厂件号外购厂家单件重量页号备注353件KJR13-32/1500胶管总成90610113032021 364件KJR13-32/900胶管总成90610113032014 372件KJR13-32/600胶管总成90610113032008 382件KJR13-32/2100胶管总成90610113032027 391件KJR13-32/5800胶管总成90610113032050 403件KJR13-32/500胶管总成90610113032006 412件KJR13-32/350胶管总成90610113032003 421件KJR13-32/400胶管总成90610113032004 432件KJR10-40/2100胶管总成90610110038029 445件KJR10-40/2500胶管总成90610110038033 451件KJR10-40/2600胶管总成90610110038034 464件KJR10-40/1000胶管总成90610110038018 472件KJR10-40/4500胶管总成701800000000196 482件KJR10-40/4000胶管总成90610110038043 491件KJR10-70/2300胶管总成90610110070031 503件KJR10-40/800胶管总成90610110038014 513件KJR10-40/1500胶管总成90610110038023 522件KJR10-40/1300胶管总成90610110038021 531件KJR10-40/1600胶管总成90610110038024 543件KJR10-40/1400胶管总成90610110038022 552件KJR10-40/1700胶管总成90610110038025 561件KJR10-40/2400胶管总成90610110038032 572件KJR10-40/2000胶管总成90610110038028 581件KJR10-40/2800胶管总成90610110038036 591件KJR10-40/3100胶管总成701800000000245 602件KJR10-40/1200胶管总成90610110038020 612件KJR10-40/350胶管总成90610110038005 621件KJR10-40/1800胶管总成90610110038026 632件KJR10-40/2200胶管总成90610110038030 6415根尼龙扎带189900283 651件KJR25-35/2800胶管总成90610125035025随机图册主件名称液压系统原理及连接图F150-00A主件号701500000002366重量序号单台数量单位图号名称规格郑州煤机厂件号外购厂家单件重量页号备注671件KJR13-32/6000胶管总成90610113032051 681件KJR13-32/700胶管总成90610113032010 691件KJR13-32/4200胶管总成90610113032042 701个KJ1-10中间接头070201001 713件KJR10-40/400胶管总成90610110038006 722件KJR10-40/600胶管总成90610110038010 731件KJR10-40/500胶管总成90610110038008 741件KJR10-40/700胶管总成90610110038012 751件KJR10-40/900胶管总成90610110038016 761件KJR10-40/450胶管总成90610110038007 771件ZT00E-18/2阻尼接头（KJ10）90600901800002 771件KJR10-40/550胶管总成90610110038009 782个KJ5-10/13m异经弯头070205026 791个KJ5-25G长弯头070205014随机图册主件名称液压系统布置图F150-00B主件号701500000002367重量序号单台数量单位图号名称规格郑州煤机厂件号外购厂家单件重量页号备注14件PW04(KJ13)X喷嘴部件070105068X 22件PWS04(KJ13)喷嘴部件070105070 36只GB5782-86六角螺栓200203029 44个ZT00B-01/1螺纹长接头07021043352套FAD125/50(KJ10)X安全阀070103095X61套SKS1C(KJ10)X双向锁070110088X 72件ZT/093-3螺纹接头(KJ13)90200093000003 812只GB5782-86六角螺栓200203031 926只GB6170 -86六角螺母200101009 104套FDGⅣ10X单向锁070109066X111套FAD250/50(KJ13)X安全阀070103086X123只GB5782-86六角螺栓200203016 135只GB6170 -86六角螺母200101007 141套GLF(KJ25/13)X反冲洗过滤器070111111X 153只GB70-85内六角螺钉200303116 161件FDSB10X双向锁070110055 172个ZT00B-01/1螺纹长接头070210420 182个ZT00B-01/1螺纹长接头070210431 191件JDF10X交替单向阀070108006X 201件HDF25X回液断路阀070112033X211套FPD1(KJ13/KJ10)X单控喷水阀070105046X221套ZPF13X喷雾阀070105003X 232只GB5782-86六角螺栓200203030 2412只GB95平垫圈200405012 256只GB6170 -86六角螺母200101030 266只GB5782-86六角螺栓200203095 271套FJQS 25X自锁球形截止阀070107072X 281套GLQA13-HDX过滤器070111054X 292套FJQS 13X自锁球形截止阀070107069X随机图册主件名称液压系统布置图F150-00B主件号701500000002367重量序号单台数量单位图号名称规格郑州煤机厂件号外购厂家单件重量页号备注311件F150-00B01进液三通701198000136955 321件F150-00B03进水三通701198000136965 334只GB5783-86六角螺栓200204167341组FHD400(5)/125(10)X14功能15接口电液阀0701015320351件F150-00B/02主阀板701198000136976 362件ZT00-01/2销轴22*5590400001020002 372只ZT00-27/3D型卡080200156 411件F150-00B05控制器支架701198000136973 426只GB95平垫圈200405007 434只GB5783-86螺拴209900006 442件ZT00-01/15销轴16*5590400001150002 452只ZT00-27/2D型卡080200155 461件F150-00B/01辅阀板701198000136977471组FHD125(8)ⅠX 8功能8接口电液阀04020201000045492个ZT00B-01/1螺纹长接头070210008 504只ZT00-13/4B型卡080300068 512件F150-00B04控制器调节杆701198000136970 526只GB5782-86六角螺栓200203027532套FDYM480/50(KJ13/19/10)X液控单向阀070102139X548只GB70-85内六角螺钉200303011552套FAD500/50(24/39)X安全阀500升/分070103072561套FDYT480/50(KJ10/19/19)A4X推移单向锁070102141X572只GB5782-86六角螺栓200203014582套FAW250/50(KJ13/KJ13)X安全阀04020301000208591件ZT00-78/1红外传感器支架90400078000001 601件F150-00B07左通液管701199000002368 611件F150-00B06备用操纵阀组701198000140133 621只GB5783-86螺栓209900298。

建筑土木行业资料焦作九里山三机中部配套图(图二)

焦煤集团九里山矿“三机”中部配套图图2焦煤集团九里山矿“三机”中部配套图图2３８８０ቤተ መጻሕፍቲ ባይዱ３２６３５００（２０００－３８００）６３０７５Ｒ８２４２４０ 3、液压支架： ZF6800/20/38 （郑煤机）3、液压支架： ZF6800/20/38 （郑煤机）2、刮板输送机：SGZ764/264 （张家口）2、刮板输送机：SGZ764/264 （张家口）1、采煤机： MG200/500-WD （辽源煤机）1、采煤机： MG200/500-WD （辽源煤机）３００２３０１３０２９５７２４２０３０３２４２５０１２０１７０４１８６０° ５２６９８２０６３１６１８００φ１４９０９１０６７０６３０焦煤集团九里山矿：中煤张家口煤炭机械集团公司：焦煤集团九里山矿：中煤张家口煤炭机械集团公司：焦煤集团机电处：郑州煤矿机械集团股份有限公司：焦煤集团机电处：郑州煤矿机械集团股份有限公司：焦煤集团生产处：辽源煤矿机械制造有限责任公司：焦煤集团生产处：辽源煤矿机械制造有限责任公司：签字单位签字单位

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

主件名称液压支架
图号
序单件单号数量位
名称规格
65 1
件销轴φ 55*190
66 2
件销轴φ 24*165
67 2
件推杆挡块
68 1
件推杆固定销
69 1
件 U 型卡
70 1
件标牌-ZF
71 1
液压原理图
72 1
液压系统布置图
73 6
件垫圈 45
74 4
件垫圈 36
75 2
件挡销 8*8*90
主件名称推杆序单件单号数量位
图号 F062-11
名称规格
图号
主件号 63880400000000 重量
郑煤机件号
进口件号单件页及厂家重量号
共 44 页第 20 页
焦作 ZF8600/19/38 放顶煤液压支架随机图册
主件名称脚踏板
图号
序单件单号数量位
名称规格
F062-12 图号
32 2
件铰接轴φ 135*520
ZT00-05/11
共 44 页第 4 页
焦作 ZF8600/19/38 放顶煤液压支架随机图册
主件名称液压支架
图号
序单件单号数量位
名称规格
图号
主件号 64980000000000 重量
郑煤机件号
进口件号单件页及厂家重量号
33 12 件挡销 12*12*186
ZT00-07/3
34 26 件开口销 4*25
GB/T91-86
35 2
件铰接轴φ 135*460
ZT00-05/11
36 2
件铰接轴φ 155*540
ZT00-05/13
37 4
件挡销 15*15*206
ZT00-07/4
38 2
件铰接轴φ 70*450
ZT00-05/4
39 4
件挡销 10*10*120
46 4
件销轴φ 30*90
ZT00-12/2
47 2
件铰接轴φ 135*480
ZT00-05/11
48 4
件销轴φ 30*100
ZT00-12/2
49 12 件 B 型销 30
ZT00-13/2
50 9
件垫圈 30
GB/T95-85
51 8
件立柱压板
F062-00/1
52 2
件销轴φ 25*90
F062-04
51
组件掩护梁
F062-05
61
组件尾梁
F062-06
71
组件左前连杆
F062-07
81
组件右前连杆
F062-08
91
组件后连杆
F062-09
10 1
组件底座
F062-10
11 1
组件推杆
F062-11
12 1
组件脚踏板
F062-12
13 1
组件抬底顶架
F062-13
主件名称伸缩梁
图号
序单件单号数量位
名称规格
F062-02 图号
主件号 63881400000000 重量
郑煤机件号
进口件号单件页及厂家重量号
Ａ
Ａ
Ｂ
Ｂ
Ａ—Ａ
Ｂ—Ｂ
共 44 页第 8 页
焦作 ZF8600/19/38 放顶煤液压支架随机图册
主件名称托板序单件单号数量位
ZT00-07/2
40 4
件销轴φ 30*115
ZT00-12/2
41 2
件铰接轴φ 55*440
ZT00-04/2
42 4
件挡销 8*8*100
ZT00-07/1
43 2
件销轴φ 55*265
ZT00-12/7
44 2
件垫圈 55
ZT00-11/9
45 2
件 B 型销 55
ZT00-13/7
图号 F062-03
名称规格
图号
主件号 63881500000000 重量
郑煤机件号
进口件号单件页及厂家重量号
共 44 页第 9 页
焦作 ZF8600/19/38 放顶煤液压支架随机图册
主件名称顶梁序单件单号数量位
图号 F062-04
名称规格
图号
主件号 63880100000000 重量
图号 F062-06
名称规格
图号
主件号 63881300000000 重量
郑煤机件号
进口件号单件页及厂家重量号
共 44 页第 14 页
焦作 ZF8600/19/38 放顶煤液压支架随机图册
主件名称尾梁序单件单号数量位
图号名称规格
1 1 组件尾梁体
2 1 组件插板
3 2 件锁销Φ 22*110
主件号 63880600000000 重量
郑煤机件号
进口件号单件页及厂家重量号
共 44 页第 17 页
焦作 ZF8600/19/38 放顶煤液压支架随机图册
主件名称后连杆
图号
序单件单号数量位
名称规格
F062-09 图号
主件号 63882400000000 重量
郑煤机件号
进口件号单件页及厂家重量号
14 1
组件铺网架
F062-14
15 4
组件立柱Φ280*915*876-1430 F062-30
16 1
组件护帮千斤顶Φ125/85-450 F062-31
17 2
组件伸缩梁千斤顶Φ100/70-700 F062-32
18 1
组件抬底千斤顶Φ125/90-240 F062-33
19 4
组件侧推千斤顶Φ80/45-170 ZT/CH080a
郑煤机件号
进口件号单件页及厂家重量号
Ａ—ＡＢ—Ｂ
Ｂ
Ｂ
Ａ
Ａ
共 44 页第 10 页
焦作 ZF8600/19/38 放顶煤液压支架随机图册
主件名称顶梁序单件单号数量位
图号 F062-04
名称规格
图号
主件号 63880100000000 重量
郑煤机件号
进口件号单件页及厂家重量号
11 2 件销轴φ 25*75
ZT00-14/1
12 2 件挡圈
ZT09-04/1
13 2 件销轴φ 24*155
ZT00-02/13
14 2 件锁销φ 24*345
ZT00-03/1
共 44 页第 13 页
焦作 ZF8600/19/38 放顶煤液压支架随机图册
主件名称尾梁序单件单号数量位
4 2 件 U 形卡
F062-06 图号
F062-0601 F062-0602 ZT00-03/3 KJ10-25
主件号 63881300000000 重量
郑煤机件号
进口件号单件页及厂家重量号
共 44 页第 15 页
焦作 ZF8600/19/38 放顶煤液压支架随机图册
主件名称左前连杆
共 44 页第 6 页
焦作 ZF8600/19/38 放顶煤液压支架随机图册
主件名称护帮板
图号
序单件单号数量位
名称规格
F062-01 图号
主件号 63881100000000 重量
郑煤机件号
进口件号单件页及厂家重量号
共 44 页第 7 页
焦作 ZF8600/19/38 放顶煤液压支架随机图册
ZT00-01/3
53 6
件开口销 6.3*40
GB/T91-86
54 1
件销轴φ 30*167
ZT00-02/4
55 2
件销轴φ 50*110
ZT00-17/3
56 2
件 U 型卡
ZT00-75/3
57 1
件连接头 d1=52,d2=52 ZT00-24/4
58 1
件销轴φ 50*315
1 1 组件顶梁
F062-0401
2 1 组件顶梁活动侧护板
F062-0402
3 2 件连接杆 300-645
ZT09-03/6
4 2 件销轴φ 24*155
ZT00-02/13
5 4 件垫圈 24
GB/T97.1-1985
6 4 件开口销 6*40
GB/T91
7 2 件销轴φ 24*175
ZT00-02/7
26 2
件销轴φ 45*110
ZT00-02/7
27 4
件销轴φ 36*120
ZT00-02/5
28 13 件开口销 6.3*56
GB/T91-86
29 4
件单孔销轴φ 60*340
ZT00-15/8
30 8
件柱窝挡块
ZT00-28/8
31 8
件销轴φ 30*175
ZT00-02/4
焦作 ZF8600/19/38 放顶煤液压支架随机图册
主件名称液压支架
图号
序单件单号数量位
名称规格
图号
主件号 64980000000000 重量
郑煤机件号
进口件号单件页及厂家重量号
11
组件护帮板
F062-01
21
组件伸缩梁
