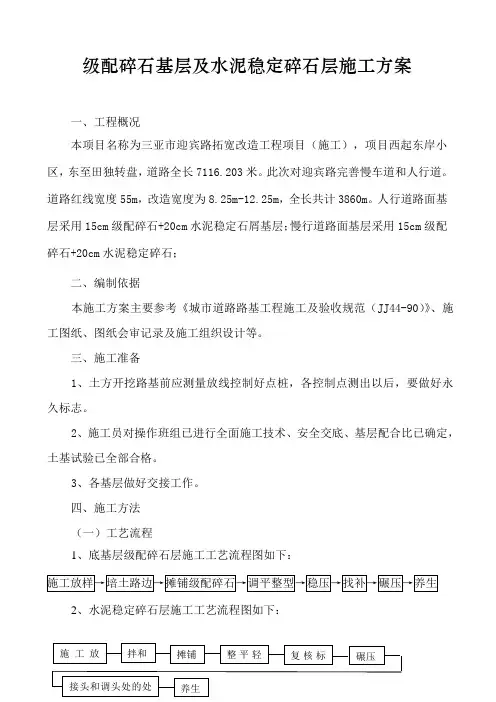

水泥稳定碎石基层与级配碎石基层施工方案

级配碎石基层及水泥稳定碎石层施工方案

一、工程概况

本项目名称为三亚市迎宾路拓宽改造工程项目（施工），项目西起东岸小区，东至田独转盘，道路全长7116.203米。此次对迎宾路完善慢车道和人行道。道路红线宽度55m，改造宽度为8.25m-12.25m，全长共计3860m。人行道路面基层采用15cm级配碎石+20cm水泥稳定石屑基层；慢行道路面基层采用15cm级配碎石+20cm水泥稳定碎石；

二、编制依据

本施工方案主要参考《城市道路路基工程施工及验收规范（JJ44-90）》、施工图纸、图纸会审记录及施工组织设计等。

三、施工准备

1、土方开挖路基前应测量放线控制好点桩，各控制点测出以后，要做好永久标志。

2、施工员对操作班组已进行全面施工技术、安全交底、基层配合比已确定，土基试验已全部合格。

3、各基层做好交接工作。

四、施工方法

（一）工艺流程

1、底基层级配碎石层施工工艺流程图如下：

施工放样→培土路边→摊铺级配碎石→调平整型→稳压→找补→碾压→养生

2、水泥稳定碎石层施工工艺流程图如下：

施工放拌和 摊铺 整平轻复核标碾压

接头和调头处的处养生 （二）级配碎石施工关键技术：

1、施工准备

1）级配碎石已进场并验收合格。级配碎石材料采取自卸汽车直接运至路基现场，按照每层每平方用量堆放。

2）施工机具已进场，并运转正常。

3）作业条件

土基已全部完成，并经验收合格。保持现场运输、机械调转作业方便，各种测桩齐备、牢固、不影响各工序施工。

开工前先做一段试验路段，以验证压实机械是否满足施工要求，以及施工组织和工艺的合理性和适应性。取得压实方法、压实系数、碾压遍数和松铺厚度以及材料的含水量范围等资料，以作为现场施工控制的依据。

2、施工工艺

1）摊铺

基层分一层摊铺。摊设时，要严格控制好设计标高，级配碎石材料运至基层上后，用推土机粗平，人工细平后，才用压路机碾压密实。压实后应进行洒水养护。

摊铺前对土路基中线纵横断面高程宽度进行复核测量，表面清洁无杂物。

水泥稳定级配碎石基层施工技术方案进入到工地第一项工作就是向甲方索要水准点和坐标网点，然后依此为基础将道路全线每间隔120米左右做好水准点这项工作一定要仔细校对最好能达到四等水准测量要求的误差，水准点要找可靠、牢固、易找到的地点以便施工测量时方便快捷。一、工程概况锁龙寺至蒙自高速公路路面第三合同驻马哨段是国道主干线（GZ40）二连浩特～昆明～河口公路、国家重点公路汕尾～清水公路云南省境内的重要组成部分，项目起点即锁蒙高速路面第二合同开远段起点，起始桩号K131+120；止点即路面第四合同段起点，止点桩号K159+440，全长28.31164km。本项目设计行车速度100Km/h,设计路基宽度26.0米，竖曲线最小坡长410米，最大纵坡4%，水泥稳定级配碎石基层厚度35cm共399907m2,厚度39cm数量为302097m2，26cm数量为25627m2。锁蒙高速公路是国道主干线（GZ40）二连浩特～昆明～河口公路、国家重点公路汕尾～清水公路云南省境内的重合路段，是国家高速公路规划网（“7918”网）中横18广州至昆明段的联络线开远至河口公路在云南省的重要路段，同时也是云南省连接我国西北、西南及通向东南亚、南亚各国的主要公路通道。它的建设对完善云南省高等级公路网，促进当地经济发展均具有重大意义。其前瞻性强，质量要求高，施工技术复杂，工期紧张。对此，我部积极响应合同文件的各项要求，愿为本项目提供一流的工程技术人员、先进齐全的机械设备，科学组织和管理，争创优质工程，为云南省高速公路发展贡献一份微薄之力。二、施工进度计划计划2012年4月20日开工，2012年11月8日完工。三、人员机械配置1、人员组织：技术负责人1人、技术员3人，试验2人，质检旁站1人，施工人15人，以满足该工程施工需要。2、技术准备：我部组织所有工程技术人员认真学习了有关技术规范、施工图纸，并由项目总工程师向所有将参与试验段的技术人员作了级配碎石底基层施工技术交底会，确定了施工方案。3、机械配备：水稳拌和机2台、装载机8台，振动压路机1台，轮式单轮振动压路机6台，胶轮压路机2台，打夯机2台、自卸汽车20辆、洒水车2台、平地机1台摊铺机3台、等。于2012年3月13日全部进场。4、我部工地试验室已申请了临时资质。现已对该试验路段水泥稳定碎石基层料作了级配筛分试验、含水量试验、击实试验、碎石的强度试验（CBR）、无侧限抗压强度等，试验结果已呈报高驻办中心试验室批复。四、水泥稳定级配碎石基层施工技术方案在正式开展水泥稳定级配碎石铺筑前，将由监理工程师在已铺筑且验收合格级配碎石底基层上指定200米进行试验段铺筑，以取得用于指导正式铺筑时的各项数据。为了保证达到设计要求压实度，我部将分两次摊铺水泥稳定碎石基层。其中第一层将用平地机铺筑，压实厚度20cm，第二层用摊铺机铺筑，以保证最终平整度，压实厚度15cm或19cm。1、集料、其他原材料技术要求合理的水泥稳定碎石组成必须达到强度要求，具有较小的温缩和干缩系数（现场裂缝较少），施工和易性好（粗集料离析较小）。水泥剂量应不大于5%,设计初步推荐水泥剂量为4.0%，我部将根据材料的来源和品质，进行水稳标准配合比设计并上报批准后用于指导生产。水泥稳定碎石7天无侧限抗压强度应达到3.5～4.0MPa。水泥稳定碎石基层材料要求如下：（1）水泥水泥应选择初凝时间3h以上和终凝时间较长（宜大于6h）的普通硅酸盐水泥，且各项指标满足要求的强度等级为32.5的水泥。不得使用快硬水泥、早强水泥及受潮变质的水泥。采用散装水泥，在水泥进场入罐时，要停放七天，安定性合格后才能使用；夏季高温作业时，水泥温度不能高于50℃，否则，应采用降温措施。（2）碎石水泥稳定级配碎石粗集料应采用预先筛分的几组不同粒径碎石及石屑组配而成，水泥稳定级配碎石采用的集料应石质坚硬、清洁、不含风化颗粒，宜选用反击式破碎机扎制的碎石，碎石的最大粒径为31.5mm，宜按粒径9.5mm～31.5mm、4.5mm～9.5mm、2.36mm～4.75mm和0～2.36mm四种规格备料。碎石压碎值≤28%，粗集料针片状含量应不大于18％（宜不大于15％）、碎石中小于0.6mm的颗粒必须做液限和塑性指数试验，要求液限小于28％，塑性指数小于9。合成碎石的颗粒组成应符合表中的规定。细集料采用石料加工过程的细料部分及无污染的天然砂，含泥量不大于3%。其级配组成见表中规定。水泥稳定碎石混合料中合成碎石的颗粒组成通过下列筛孔（mm）的质量百分率（%）筛孔31.5199.54.752.360.60.07510068~8638~5822~3216~288~150~3（3）水应使用符合设计及规范要求的水源。2、铺筑前准备（１）下承层准备ａ、水泥稳定碎石的下承层表面应平整、坚实，具有规定的路拱，下承层的平整度和压实度应符合规定要求。ｂ、清扫下承层面上的杂物，确保摊铺工作面清洁；ｃ、用洒水车洒少量的水，保证水泥稳定碎石施工时下基层表面湿润且无积水。（２）测量ａ、在基层边缘以外30cm处，直线段每隔10m，平曲线段每隔15m钉基准铁桩，铁桩直径Φ15-25mm，长600mm，铁桩一端制成尖装。ｂ、测量高程后用螺栓将横梁固定在铁拴上，横梁亦为铁制（Φ12-Φ15mm，长300mm），固定好的横梁呈水平状。ｃ、在基准桩横梁上设Φ3mm钢丝绳做为基准线。ｄ、基准线钢丝绳两端用紧绳器拉直绷紧、其拉力应不小于800N。施工中做好基准桩、线的保护工作。3、拌和及运输在正式拌和之前，先调试粒料拌和机，使混合料的颗粒组成和含水量都达到规定的要求，并且备好的集料最大粒径和级配都应符合要求。配备专门人员每天拌和前进行含水量测定，及时调整向拌和室中添加的水量，使拌和均匀。在施工前，应对集料进行下列试验：颗粒分析检测、液限和塑性指数检测、相对密度检测、重型击实试验、压碎值试验、有机质含量试验、硫酸盐含量试验。对水泥应试验其标号和终凝时间。只有经试验证明集料级配、配合比各项符合要求后才能进行施工。拌和站距主线最远处仅有18km左右，我部准备用自重18t的自卸车共20辆把已拌和的混合料尽快运送到铺筑现场。当气温较高时，对运输车上的混合料应用编织布覆盖，以防止水分过分蒸发。4、摊铺及碾压对于下基层２０ｃｍ我部准备用人工配合摊铺机摊铺，摊铺机两侧走双基准线中央用铝合金支架为基准梯队式进行摊铺，确保平整度。摊铺机装有自动调平装置和预压实装置。一般路段每10m设一基准线立柱，弯道处每5m按施工标高悬挂基准线，确保基准线立柱牢固，不得松动。为保证基准线紧绷，紧线器上安装测力装置。基准线拉力不小于800N，这样，将会使基准线的下垂度不大于1mm，并使紧线器间距不大于200m。摊铺中严格控制前进速度，使摊铺能连续进行，尽量不停顿，并注意控制基层在延滞时间内（即拌和开始到碾压完成不超过水泥初凝时间）。并在每台机后配4人专门消除摊铺过后粗细集料离析的现象，对局部粗集料“窝”应该铲除，并用新混合料填补。一般摊铺30～50m即进行碾压，做到摊铺一段，碾压一段。对于第上基层１５ｃｍ或１９ｃｍ我部采用两台ＬＴＵ１２００型摊铺机两侧走双基准线中央用铝合金支架为基准梯队式进行摊铺，确保平整度。摊铺机装有自动调平装置和预压实装置。一般路段每10m设一基准线立柱，弯道处每5m按施工标高悬挂基准线，确保基准线立柱牢固，不得松动。为保证基准线紧绷，紧线器上安装测力装置。基准线拉力不小于800N，这样，将会使基准线的下垂度不大于1mm，并使紧线器间距不大于200m。摊铺中严格控制前进速度，使摊铺能连续进行，尽量不停顿，并注意控制基层在延滞时间内（即拌和开始到碾压完成不超过水泥初凝时间）。并在每台机后配6人专门消除摊铺过后粗细集料离析的现象，对局部粗集料“窝”应该铲除，并用新混合料填补。一般摊铺30～50m即进行碾压，做到摊铺一段，碾压一段。（1）用振动压路机配合紧跟混合料的摊铺面进行碾压。开始用振动压路机不振进行稳压1遍，弱振１遍，然后强振碾压4-６遍，静压１遍。碾压时压路机由横坡度低的一侧向高的一侧碾压，碾压范围应较基层边缘宽出10cm，碾压时重叠1/2轮宽，碾压速度1.5-1.7km/h。（２）在操作中应做到三块，即快运输、快摊铺、快碾压。以确保从向拌合机内加水拌合到碾压终了延迟时间不超过３小时。（3）对于路肩墙、水沟等压路机难以压实地段我项目部将配置直立式手扶夯实极具，配备相关人员负责夯实，保证压实度。５、施工横向接头处理（1）摊铺混合料时，中间不宜中断。如因故中断时间超过2小时和每天作业完毕时的摊铺末端进行接茬处理。此时摊铺机应驶离混合料的末端。（2）操作人员将末端混合料横向切齐，紧靠混合料放两根方木，方木的高度与混合料的压实厚度相同，然后将末端混合料整平且符合设计高程。（3）方木的另一侧用沙砾（或碎石）回填整平长约3m，其高度稍高出方木。（4）将混合料按高程碾压密实，然后将方木和沙砾材料除去，并将底基层清扫干净。（5）摊铺机返回到已压实层的末端就位后开始摊铺新的混合料。（6）如摊铺中断后因故未能按上述方法处理横向接缝，且中断时间已超过2小时，先将摊铺机驶离，将未压实的混合料边铲除边用3m直尺检测平整度，将以碾压密实且高程、平整度符合要求的末端挖成一横向与路中心线垂直的向下的断面，然后摊铺机就位铺筑新的混合料6、养生水泥稳定碎石上下基层每一段碾压完成并经压实度检查合格后立即开始7天养生，采用塑料薄膜覆盖洒水车经常洒水养生，保证基层始终保持潮湿状态。养生期间，封闭交通。7、施工工艺图

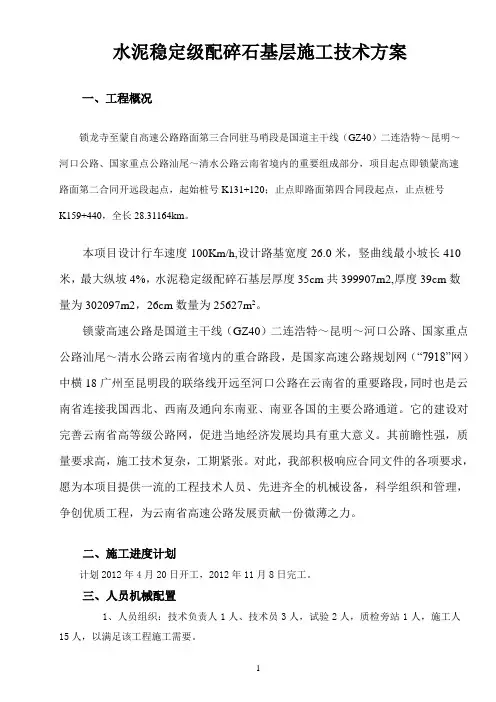

1 水泥稳定级配碎石基层施工技术方案

一、工程概况

锁龙寺至蒙自高速公路路面第三合同驻马哨段是国道主干线（GZ40）二连浩特～昆明～河口公路、国家重点公路汕尾～清水公路云南省境内的重要组成部分，项目起点即锁蒙高速路面第二合同开远段起点，起始桩号K131+120；止点即路面第四合同段起点，止点桩号K159+440，全长28.31164km。

本项目设计行车速度100Km/h,设计路基宽度26.0米，竖曲线最小坡长410米，最大纵坡4%，水泥稳定级配碎石基层厚度35cm共399907m2,厚度39cm数量为302097m2，26cm数量为25627m2。

锁蒙高速公路是国道主干线（GZ40）二连浩特～昆明～河口公路、国家重点公路汕尾～清水公路云南省境内的重合路段，是国家高速公路规划网（“7918”网）中横18广州至昆明段的联络线开远至河口公路在云南省的重要路段，同时也是云南省连接我国西北、西南及通向东南亚、南亚各国的主要公路通道。它的建设对完善云南省高等级公路网，促进当地经济发展均具有重大意义。其前瞻性强，质量要求高，施工技术复杂，工期紧张。对此，我部积极响应合同文件的各项要求，愿为本项目提供一流的工程技术人员、先进齐全的机械设备，科学组织和管理，争创优质工程，为云南省高速公路发展贡献一份微薄之力。

二、施工进度计划

计划2012年4月20日开工，2012年11月8日完工。

三、人员机械配置

1、人员组织：技术负责人1人、技术员3人，试验2人，质检旁站1人，施工人15人，以满足该工程施工需要。

2 2、技术准备：我部组织所有工程技术人员认真学习了有关技术规范、施工图纸，并由项目总工程师向所有将参与试验段的技术人员作了级配碎石底基层施工技术交底会，确定了施工方案。

3、机械配备：水稳拌和机2台、装载机8台，振动压路机1台，轮式单轮振动压路机6台，胶轮压路机2台，打夯机2台、自卸汽车20辆、洒水车2台、平地机1台摊铺机3台、等。于2012年3月13日全部进场。

水泥稳定碎石底基层、基层施工方案

1、施工准备

1）应在水泥稳定碎石结构层施工前一天准备好工作面，其表面应平整、坚实，并应具有规定的路拱，没有任何松散的土和软弱地点。

2）施工前做好放样工作。恢复中线时，直线段宜每10m设一中桩，曲线段每5m设一中桩，并在两侧路肩边缘外设指示桩，在指示桩上用明显标记标出级配碎石结构层边缘的设计高度。要用白灰划出水泥稳定碎石层的边缘线。

2、材料要求

1）集料

（1）水泥稳定碎石所用石料的压碎值要求：底基层、基层不大于26%。集料必须清洁，严禁含有机物、块状或团状的土块、杂物及其他有害物质。

（2）所用集料的最大粒径不应超过31.5mm。水泥稳定碎石底基层、基层集料应预先筛分成19mm～31.5mm、9.5mm～19mm、4.75mm～9.5mm及0～4.75mm四种规格。各种规格集料中超尺寸数量严禁超过10%，欠尺寸数量严禁超过15%。 （3）碎石中针片状颗粒总含量严禁超过20%。

（4）当细集料（石屑）数量不足时，水泥稳定碎石底基层、基层不允许掺天然砂，应掺机制砂。

2）水泥

（1）水泥应优先选用普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥和复合硅酸盐水泥。其初凝时间在4h以上，终凝时间宜在6h以上。

（2）宜采用42.5级缓凝水泥，严禁使用快凝、快硬、早强水泥以及受潮结块变质的水泥。

（3）必须采用旋窑生产的水泥，散装水泥入罐时，安定性合格后方能使用，散装水泥罐必须有破拱装置。

3）水

水应洁净，不含有害物质。

3、配合比设计

1）一般规定

（1）水泥稳定碎石混合料应采用骨架密实型结构，采用振动成型压实法进行混合料配合比设计。 （2）水泥稳定碎石混合料的设计级配应符合规范要求，其中4.75mm、2.36mm、0.075mm的通过量宜接近级配范围的下限。

（3）水泥稳定碎石混合料的组成设计包括根据规定的原材料和混合料设计指标要求，通过试验选取合适的集料和水泥、矿质混合料级配组成设计、确定水泥剂量、混合料的最佳含水量和最大干密度。
