高层建筑结构类型

博学笃行 自强不息

1

建筑结构体系有哪些类型

建筑结构体系是指建筑物承重体系的形式和结构形态。在建筑设计中，选择合适的结构体系对保证建筑物的安全性、经济性以及建筑功能的实现具有至关重要的作用。下面将介绍一些常见的建筑结构体系类型。

1. 框架结构体系

框架结构体系是由柱和梁组成的平面和空间刚性框架，其特点是柱间梁连通，能够承受垂直荷载和水平荷载。框架结构体系适用于多层、高层建筑，可以提供较大的开放空间和柔性布局，例如住宅、商业综合体等。

2. 钢筋混凝土框架结构体系

钢筋混凝土框架结构体系是一种常见的框架结构体系形式，其柱和梁由钢筋混凝土构成。由于钢筋混凝土具有良好的抗压和抗拉性能，使得钢筋混凝土框架结构具有承受垂直和水平荷载的能力。此外，钢筋混凝土框架结构还具有耐久性好、施工方便等优点，因此被广泛应用于各种建筑类型。

3. 钢结构体系

钢结构体系是利用钢材作为主要承重构件的建筑结构体系。相比于其他结构体系，钢结构体系具有自重轻、刚度好、抗震性能优良等博学笃行 自强不息

2

特点，适用于大跨度、高层建筑，如体育馆、高层办公楼等。钢结构体系可分为桁架、刚构架、悬索结构等多种形式，各有其适用的场景和特点。

4. 砖木结构体系

砖木结构体系是利用砖和木材作为主要建筑材料的结构体系。砖木结构体系在我国古代建筑中广泛应用，具有传统文化和艺术价值。砖木结构体系的特点是砖墙起支撑和抗震作用，木材作为梁柱桁架等承重构件。砖木结构体系适用于住宅、寺庙等建筑类型。

5. 钢混结构体系

钢混结构体系是利用钢材和混凝土结合的结构体系。钢材在钢混结构体系中起到支撑和抗拉作用，混凝土则承担压力和抗压作用。钢混结构体系具有承载力强、形式多样化等优点，适用于各种建筑类型，如工厂、仓库等。

6. 吊杆结构体系

吊杆结构体系是一种悬吊式的结构形式，通过悬吊的钢索或钢杆来支撑建筑物。吊杆结构体系不受地面约束，适用于特殊形态的建筑，如跨河大桥、高空观景台等。

高层建筑结构特点及其体系

【摘 要】文章分析高层建筑结构的六个特点，并介绍目前国内高层建筑的四大结构体系：框架结构、剪力墙结构、框架剪力墙结构和筒体结构。

【关键词】高层建筑；结构特点；结构体系

随着城市化进程加速发展，全国各地的高层建筑不断涌现，作为土建工作设计人员，必须充分了解高层建筑结构设计特点及其结构体系，只有这样才能使设计达到技术先进、经济合理、安全适用、确保质量的基本原则。

1.高层建筑结构设计的特点

高层建筑结构设计与低层、多层建筑结构相比较，结构专业在各专业中占有更重要的位置，不同结构体系的选择，直接关系到建筑平面的布置、立面体形、楼层高度、机电管道的设置、施工技术的要求、施工工期长短和投资造价的高低等。其主要特点有：

1.1水平力是设计主要因素

在低层和多层房屋结构中，往往是以重力为代表的竖向荷载控制着结构设计。而在高层建筑中，尽管竖向荷载仍对结构设计产生重要影响，但水平荷载却起着决定性作用。因为建筑自重和楼面使用荷载在竖向构件中所引起的轴力和弯矩的数值，仅与建筑高度的一次方成正比；而水平荷载对结构产生的倾覆力矩、以及由此在竖向构件中所引起的轴力，是与建筑高度的两次方成正比。另一方面，对一定高度建筑来说，竖向荷载大体上是定值，而作为水平荷载的风荷载和地震作用，其数值是随着结构动力性的不同而有较大的变化。

1.2侧移成为控指标

与低层或多层建筑不同，结构侧移已成为高层结构设计中的关键因素。随着建筑高度的增加，水平荷载下结构的侧向变形迅速增大，与建筑高度h的4次方成正比（△=qh4/8ei）。

另外，高层建筑随着高度的增加、轻质高强材料的应用、新的建筑形式和结构体系的出现、侧向位移的迅速增大，在设计中不仅要求结构具有足够的强度，还要求具有足够的抗推刚度，使结构在水平荷载下产生的侧移被控制在某一限度之内，否则会产生以下情况：

（1）因侧移产生较大的附加内力，尤其是竖向构件，当侧向位移增大时，偏心加剧，当产生的附加内力值超过一定数值时，将会导致房屋侧塌。

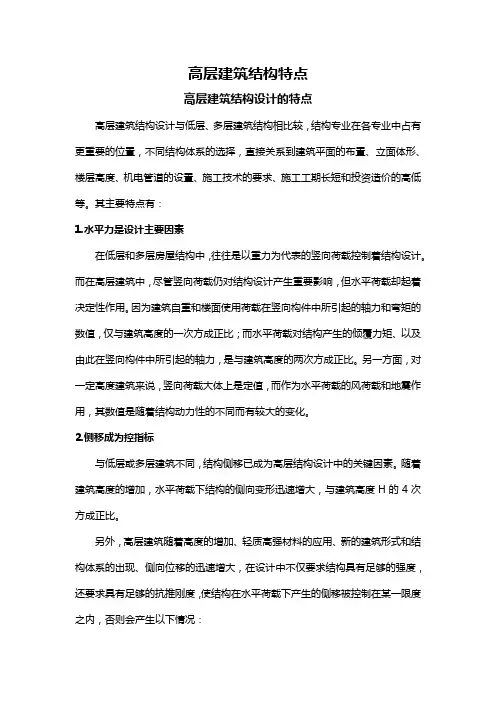

高层建筑结构特点

高层建筑结构设计的特点

高层建筑结构设计与低层、多层建筑结构相比较，结构专业在各专业中占有更重要的位置，不同结构体系的选择，直接关系到建筑平面的布置、立面体形、楼层高度、机电管道的设置、施工技术的要求、施工工期长短和投资造价的高低等。其主要特点有：

1.水平力是设计主要因素

在低层和多层房屋结构中，往往是以重力为代表的竖向荷载控制着结构设计。而在高层建筑中，尽管竖向荷载仍对结构设计产生重要影响，但水平荷载却起着决定性作用。因为建筑自重和楼面使用荷载在竖向构件中所引起的轴力和弯矩的数值，仅与建筑高度的一次方成正比；而水平荷载对结构产生的倾覆力矩、以及由此在竖向构件中所引起的轴力，是与建筑高度的两次方成正比。另一方面，对一定高度建筑来说，竖向荷载大体上是定值，而作为水平荷载的风荷载和地震作用，其数值是随着结构动力性的不同而有较大的变化。

2.侧移成为控指标

与低层或多层建筑不同，结构侧移已成为高层结构设计中的关键因素。随着建筑高度的增加，水平荷载下结构的侧向变形迅速增大，与建筑高度H的4次方成正比。

另外，高层建筑随着高度的增加、轻质高强材料的应用、新的建筑形式和结构体系的出现、侧向位移的迅速增大，在设计中不仅要求结构具有足够的强度，还要求具有足够的抗推刚度，使结构在水平荷载下产生的侧移被控制在某一限度之内，否则会产生以下情况： （1）因侧移产生较大的附加内力，尤其是竖向构件，当侧向位移增大时，偏心加剧，当产生的附加内力值超过一定数值时，将会导致房屋侧塌。

（2）使居住人员感到不适或惊慌。

（3）使填充墙或建筑装饰开裂或损坏，使机电设备管道损坏，使电梯轨道变型造成不能正常运行。

（4）使主体结构构件出现大裂缝，甚至损坏。

3.抗震设计要求更高

有抗震设防的高层建筑结构设计，除要考虑正常使用时的竖向荷载、风荷载外，还必须使结构具有良好的抗震性能，做到小震不坏、大震不倒。

4.减轻高层建筑自重比多层建筑更为重要

总结收获和心得体会

高层建筑的结构体系是指巫担由恒载和活载产生的紧向荷载、抵抗由风产生的水平荷载及由地震产生的水平作用及竖向作用的骨架。结构体系由水平构件和紧向构件组成，有的结构体系中还有斜向构件，即支撑。水平构件包括梁、连梁和楼板，梁和楼板组成楼(屋)盖;竖向构件包括柱和墙肢。作用在楼板上的竖向荷载传至梁，再传至柱、墙、支撑，或由楼板直接传至柱、墙、支撑，最后传至基础和地基。作用在房屋建筑上的水平荷载也是通过水平构件传至竖向构件，最后传至基础和地基。高层建筑的结构体系包括框架结构、框架剪力墙结构、框架支撑(延性墙板) 结构、剪力墙结构、简体结构、口型结>构等。不同结构体系的受力性能各有特点，其最大的适用高度各不相同。随着建筑高度的不断发展，高层建筑结构体系也在不断发展、创新，在积累工程经验和科研成果的基础上，逐渐形成更加高效的抗侧力结构体系。

框架结构（例如老区工科实训中心）

在2020年10月7日马超老师带着我们考察工科实训中心，正如书上所说，由梁、柱组成的结构单元称为框架;竖向荷载和水平荷载(或水平作用)全部由若干榀框架承担的结构体系，称为框架结构。框架梁、柱可以分别采用钢、钢筋混凝土和型钢_混凝土，框架柱还可以采用圆钢管混凝土、方钢管混凝土、矩形钢管混凝土。

框架结构可以是4~6m的小柱距，也可以是7~ 10m的大柱距，采用钢梁混凝土组合楼盖时，柱距可以大一些框架结构的建筑平面布置灵活，可以用非承重墙分隔空间，以适应不同使用功能的需求。框架结构适用于办公楼、教室、商场等房屋建筑。己框架结构构件类型少，设计、计算、施工相对其他结构类型比较简单，我国很多早期的高层建筑采用框架结构，例如，北京的民族饭店、民航大楼、清华大学主楼等，这些建筑的高度都不大，不超过15层。

总结收获：

1，墙角处钢筋

钢筋是深入墙体内起拉结作用的，顶上地上是构造柱锚固钢筋。
