引言

激光对中仪是一种常用于测量和校准工程中的仪器，它利用激光技术来实现高精度的测量和定位。本文将介绍激光对中仪的使用方法，包括设备准备、基本操作和常见问题解决方法。

设备准备

在开始使用激光对中仪之前，需要进行设备准备工作。

1. 确保激光对中仪的电源已连接，并处于正常工作状态。

2. 检查激光源是否正常发射激光，并调整光源亮度和焦距。

3. 设置激光对中仪的工作模式，如单点模式、连续模式等，根据实际需要进行选择。

基本操作

一旦设备准备完毕，就可以开始进行激光对中仪的基本操作了。

1. 确定测量基准线：需要确定一个水平基准线，以便进行后续的测量和校准。可以使用测量尺、水平仪等工具来确定基准线。

2. 设置参考点：根据测量要求，在工作区域内选择一个参考点，并将激光对中仪安装在该点上。确保参考点稳定，并能提供足够的支撑力。 激光对中仪的使用方法

3. 进行测量：将激光对中仪对准目标位置，观察激光在目标上的投影，确保投影位置准确无误。

4. 校准仪器：根据实际测量结果，通过调整激光对中仪的参数和位置，对仪器进行校准，以提高测量精度和准确度。

5. 记录数据：在测量和校准过程中，及时记录相关数据，以便后续的分析和使用。

常见问题解决方法

在使用激光对中仪的过程中，可能会遇到一些常见问题，下面是一些常见问题的解决方法。

1. 激光无法正常发射：检查电源和连接是否正常，如有问题，及时修复或更换。

2. 激光对中不准确：检查基准线的水平度和参考点的固定情况，确保工作环境稳定且符合要求。

3. 测量结果不一致：根据测量结果分析，可能是仪器本身存在问题，需要进行校准或维修。

激光对中仪是一种常用的测量和校准工具，通过激光技术实现高精度的测量和定位。使用激光对中仪的方法包括设备准备、基本操作和常见问题解决方法。通过正确使用和维护激光对中仪，可以提高工程测量的精度和准确度，提高工作效率。

word格式整理版

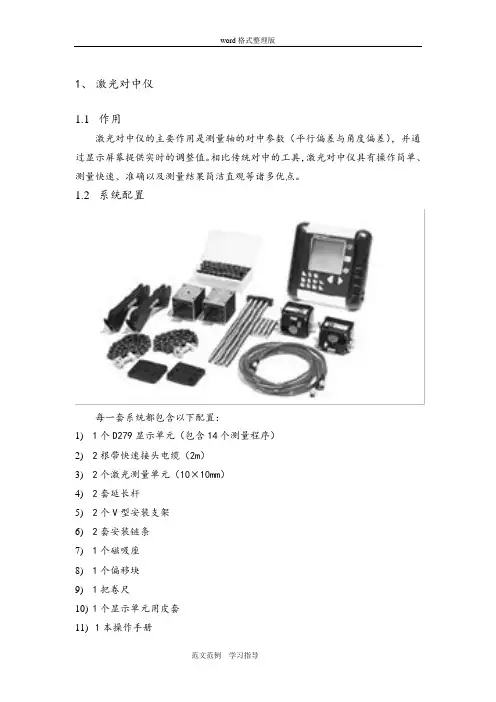

范文范例 学习指导 1、 激光对中仪

1.1 作用

激光对中仪的主要作用是测量轴的对中参数（平行偏差与角度偏差），并通过显示屏幕提供实时的调整值。相比传统对中的工具，激光对中仪具有操作简单、测量快速、准确以及测量结果简洁直观等诸多优点。

1.2 系统配置

每一套系统都包含以下配置：

1) 1个D279显示单元（包含14个测量程序）

2) 2根带快速接头电缆（2m）

3) 2个激光测量单元（10×10mm）

4) 2套延长杆

5) 2个V型安装支架

6) 2套安装链条

7) 1个磁吸座

8) 1个偏移块

9) 1把卷尺

10) 1个显示单元用皮套

11) 1本操作手册 word格式整理版

范文范例 学习指导 1.3 专业术语

1) 平行偏差（位移偏差）：两个轴的中心线不同心但平行

2) 角度偏差（张口）：两个轴的中心线不平行

3) M－端设备：调整设备，可移动设备

4) M－测量单元：安装、固定在M端设备上的测量单元

5) S－端设备：基准设备，静止不动的设备，在调整过程中不可移动

6) S－测量单元：安装、固定在S端设备上的测量单元

7) 软脚：设备的地脚和基础的接触情况，在对中之前要先做软脚测量

1.4 部件说明

1.3.1

D279显示单元

RS-232接口 数字按键 显示屏 电源开关键 电池仓 确认键 菜单键 快速接头电缆接口

1.3.2 PSD激光探测器（10×10mm）

集合测量单元、温度传感器、电子倾角计和激光发射器于一体，外壳有一系列安装孔，2个水平仪和一个目标靶，两个连接接口用于连接显示单元和其他的测量单元，购买时TDM探测器是一对（S单元和M单元）。

连接接口 激光调整钮 锁紧旋钮（固定于升降杆上）

激光对中仪最全操作说明

激光对准仪是一种常用于建筑施工和测量领域的仪器设备，可用于室内外定位和对齐作业。以下是激光对准仪的最全操作说明，包括仪器的使用方法、注意事项和常见故障排除方法。

一、激光对准仪的结构和使用方法

1.激光对准仪的结构

激光对准仪一般由以下几个部分组成：主体、液晶显示屏、控制按钮、激光头、电池仓等。仪器的使用方法通常通过液晶显示屏和控制按钮进行操作。

2.准备工作

(1)选择合适的位置进行测量，确保环境光线适中，避免阳光直射或强烈的光源照射。

(2)检查电池电量，确保电池充足，避免因电量不足导致测量不准确。

3.激光对准仪的基本使用方法

(1)打开激光对准仪的电源开关，待仪器启动完成后，屏幕上会显示出相关信息。

(2)通过控制按钮进行模式选择，包括水平激光、垂直激光、全方位激光等模式。

(3)调整仪器位置，使得仪器上的激光头对准测量目标位置。

(4)观察激光头发出的激光线，根据需要进行调整，确保激光线对准目标位置。 (5)完成测量后，关闭激光对准仪的电源开关，将仪器放置在干燥通风的地方。

二、激光对准仪的注意事项

1.避免阳光直射：阳光直射会干扰激光对准仪的测量结果，因此在使用时要避免阳光直射，选择合适的位置进行测量。

2.避免强烈光源照射：强烈的光源照射会干扰激光对准仪的激光线，导致测量不准确，因此也要避免强烈光源的照射。

3.电池使用与更换：检查电池电量，确保电池充足。若电池电量不足，应先更换电池再进行测量，避免电池电量不足导致测量不准确。

三、激光对准仪常见故障排除方法

1.仪器无法启动或显示异常

2.激光线不准确或不稳定

3.激光对准仪无法正常工作

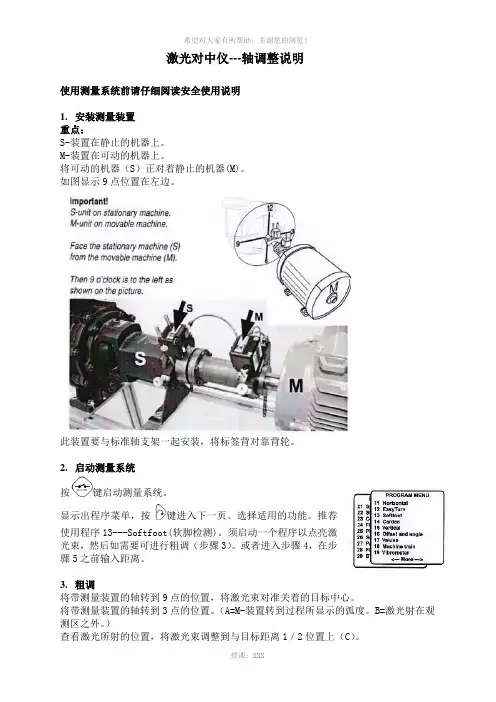

激光对中仪---轴调整说明

使用测量系统前请仔细阅读安全使用说明

1. 安装测量装置

重点：

S-装置在静止的机器上。

M-装置在可动的机器上。

将可动的机器（S）正对着静止的机器(M)。

如图显示9点位置在左边。

此装置要与标准轴支架一起安装，将标签背对靠背轮。

2. 启动测量系统 按键启动测量系统。 显示出程序菜单，按键进入下一页。选择适用的功能。推荐使用程序13---Softfoot(软脚检测)。须启动一个程序以点亮激光束，然后如需要可进行粗调（步骤3）。或者进入步骤4，在步骤5之前输入距离。

3. 粗调

将带测量装置的轴转到9点的位置，将激光束对准关着的目标中心。

将带测量装置的轴转到3点的位置。（A=M-装置转到过程所显示的弧度。B=激光射在观测区之外。）

查看激光所射的位置，将激光束调整到与目标距离1／2位置上（C）。

调整可动机器使激光束射在目标中心（D）。

在测量前打开目标。

4. 输入距离

用数字键打出距离。 按确认。 按返回。

5. Softfoot软脚检测

此测量菜单的结果显示的是旋紧的螺栓与松开的螺栓之间的差距。可从软脚检测程序直接进入时钟法水平及Easy-turn 小角度轴调整程序，并保持所输入的距离。

1.转到12点位置。

调整激光。

打开目标。 按确认。 按返回。

2.松开并旋紧第一个螺栓。 按确认

其他脚（2-4）重复步骤2. 如需要可按键归零。 按返回。

3.可显示所有脚的结果

将脚调到最高的那个值。 重测按。 直接进入调整，保持输入的距离值，按确认。

6. 测量进程

对于水平程序（11）将带测量装置的轴转到9，12，3点的位置。也就是说轴总共被转了180度。

对于小角度程序（12），可以从任何角度开始。测量位置间的最小可能角度须20度。

注意！要在9，12，3点检测激光束是否射在观测区。

水平程序（11） 小角度程序（12）
