论矿山井下工程贯通和贯通测量

发布时间：2022-12-15T05:46:05.395Z 来源： 《中国建设信息化》2022年16期 作者： 敖兴礼

[导读] 安全风险是制约各行业发展的重要因素，煤矿开采由于井下环境具有复杂多变的特点，

敖兴礼

云锡股份老厂分公司 云南 个旧 661000

摘要：安全风险是制约各行业发展的重要因素，煤矿开采由于井下环境具有复杂多变的特点，所以在开采过程中会面临一定的安全风险，需要通过有效地计划确保井下工程开采的安全性。本文对矿山井下工程贯通和贯通测量进行分析，以供参考。

关键词：矿山井下；工程贯通；贯通测量引言

巷道贯通是指按照设计方案进行巷道掘进时，在特定的区域与另一条巷道贯通，要确保巷道掘进的终点是在预先设定的区域内，且巷道连通的路线和方法没有误差。为保证山矿生产能力的稳定性和连续性，解决矿区通风问题，设置进回风立井以及安全出口，二号风井建

设项目主要是两井间贯通，包括二号进风立井与回风立井的贯通和副立井与二号风井的贯通。由于巷道贯通测量过程的复杂性，对测量数

据的精度要求较高，且副立井与二号风井的贯通距离长，对技术的要求也比较高。为确保顺利贯通，对山矿巷道贯通测量方案进行设计，

确保巷道贯通的精度要求。

1矿山井下贯穿工程

井田采矿的渗透意味着在地下空间实施采矿是整个建设项目中最复杂、最困难的建设项目，是目前建设最底层的污水处理项目。在我国社会经济快速发展的背景下，各种社会发展对能源的需求不断增加，城市规划中地下空间和地下空间的使用日益增多，通道项目日益频

繁，从而增加了道路建设中矿山下测量技术的需求。矿山必须通过合理的科学穿透测量确保安全开采生产，从而提高矿山的生产力和经济

性。

2采矿工程井下工程测量工作的优化内容

2.1优化放样与贯通测量

在具体进行井下工程的测量中，需要先对定线放样事项进行组织和确定，然后结合定线放样所获得的水准点跟中线对断面的中心的进行确定。在挖掘断面的中心点时，需要通过一定的机械装置或者炸药来完成，在巷体成型后还要利用中线完成对断面的放样工作，最后进

行衬砌施工的组织。当巷道贯通后，需要对接好中线，然后调整巷道横向和纵向的测量误差。由于个别井下情况较为复杂，所以在测量放

样的要求上较高，实际开展的放样工作需要先进行贯通测量、然后进行误差调节，阻碍保障误差在合理的范围内后，结合高程和平差坐标

对中线进行调整。针对贯通测量而言，井下测量需要通过设备保证测量的价值，具体要求提高贯通质量，保障矿井的安全性、经济性。同

时，为了提高测量的质量还需加强相关人员的技能培养和数据库管理系统的创设，从而更好地完成对相关数据的收集、整理、分析、调阅

等工作，为平面图与剖面图的绘制打下基础。

2.2确定井下工程测图比例

由于井下工程受到工作环境的影响，对于测图比例的规范要求较高，所以在实际进行井下工程测图时，需要结合工程面积的大小和地下基建工程的深度进行地形图的测绘。不同阶段对于比例尺寸有着不同需求，而且不同工程也对比例有着不同的需要，所以需要在进行地

下工程时，注重好比例尺寸的选择应用。在地形图的测绘中，既要求对测绘主体工程进行设计，也需要对附属工程进行测绘和设计，同时

要全面考虑岩体凿空的情况下对地面的影响，确保井下测绘的安全有效性。需要注意的是，要在工程横向和纵向的截面图、剖面图上进行

高质量绘制，确保该环节的绘制整体质量，可以为煤矿工程的开采工作打下良好的基础。

3贯通测量技术

3.1地面控制测量

平面控制网中有4个保存完好的GNSS网点，即J001、J002、PGE1、PGE2，5个高程点，即PS01、PS02、PS03、J001、J002。在二号风井广场内布设4个控制点，与地面原始控制点一起形成一个贯通测量控制网。按照D级控制网技术要求进行平面测量，按照四等水准测量技

术要求进行高程测量，二号风井与广场的水准路线长度约12km。

3.2井下导线测量

进行井下导线测量时，共布设55个导线点，导线平均边长为150m，采用防爆型全站仪测量边长较短的导线边，按照7″级基本控制导线要求，进行2次独立测量。在测量时，为了减少气流对测量结果的影响，采用挡风板阻挡气流。为减小设备的中误差，采用三架法减少对中

次数。在光电测距时，根据实际测量出的气压和温度来计算距离。

4矿山贯通测量在矿山安全生产中的重要作用

4.1贯通测量的主要方面

通过矿井下的通孔，探伤测量可有助于建立国家控制网，为确定地球的形状和大小提供研究数据。此外，矿泉水下土壤的坐标系可以通过为施工的渗透提供先进的数据和确保地下数据的完成进行接触。矿物测量还可以通过在井下建立顶层控制网，降低施工成本，高效地

执行测量任务。简介=区域控制网布局有助于提高开采正下方的生产安全，开展实际开采活动，从而便于施工过程中的安全质量控制。

4.2通过贯通测量进行质量监控，避免出现施工错误

测量还可以控制井底之下施工通道的质量，并为设计提供完整的数据，这对于设计建筑项目的帮助较小。此外，定期通过测量可控制井下车道的位置、方向和坡度，从而减少设计不当的危险，确保安全开采生产。在矿山设计中，极高的空洞、不透水和中性线可能危害井

下的作业安全，并通过通过率有效地控制这些潜在危险。勘测充分允许对矿山安全进行监测，以避免不符合规定的井，降低生产安全风

险。

5巷道贯通测量精度的提升策略

5.1保证原始资料的准确性

为了提高地雷道路测量数据的准确性，必须首先从源头消除误差，以确保地雷初始数据的真实性和有效性。为此，绘图工程师必须确定和验证代表技术要点的数据的真实性，确定测量精度，并结合对个别采矿情况的核查确保原始数据的真实性。特别是在指定竖井位置

时，竖井将充当山路中的连接体。精确测量时，不仅要注意方位角，还要注意结构座标，以提高结构资料的精确度。井的唯一坐标确保了

矿泉水项目的唯一性，并改善了集水池的协调。测量工程师可以根据地面上各种地雷的位置水平投影。它通常使用钢通过地雷进行投影，

或使用激光垂直仪器进行地面采样，以提高竖井的穿透精度。

5.2构建完善的地面控制网

矿山的逐步开采在一定程度上影响了矿产资源的结构和稳定性。因此，为了避免对地面结构的影响，确保顺利高效的采矿过程，测量技术人员必须在地面上建立稳定的控制网，控制山区通行的准确性，同时遵守有关的质量规定。

6结束语

矿井下街道的通行测量在实现巷道推进的仪器中起着关键作用。为了改进通过测量技术的应用，必须根据采矿技术的实际情况选择相应的测量技术。随着技术的进步，地雷道路通过测量技术升级的速度也在加快。矿山企业测绘技术人员灵活运用瓦斯流动的准确测量技

术，考虑测量过程中出现误差的原因，提高测量数据的准确性，及早掌握测量过程中遇到的技术问题的相关经验，制定适当的改进措施，

完善自己对矿山项目的测量。

参考文献

[1]葛占东,路鹏军,董宁涛.矿山井下工程测量计算误区及误差初步分析[J].中国金属通报,2021(04):191-192.

[2]高文,党海强.浅谈免棱镜全站仪在矿山井下导线测量中的应用[J].内蒙古煤炭经济,2020(23):162-163.

[3]王晓亮,谢旭光.测绘新技术在井下矿山测量中的应用[J].世界有色金属,2020(21):24-25.

[4]韩祖炎.全站仪及贯通误差预计在矿山测量中的应用研究[J].工程技术研究,2019,4(22):135-136.

[5]郭春宇.矿山测量工作常见问题分析及对策措施研究[J].山东煤炭科技,2018(07):191-192+200.

合集下载

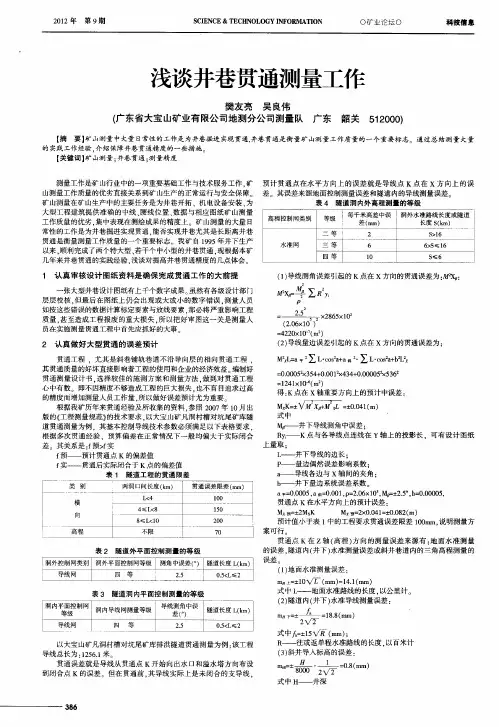

浅谈井巷贯通测量工作
