42.5水泥原材料试验汇总表

格式：doc
大小：200.00 KB
文档页数：5

下载文档原格式

白色面层

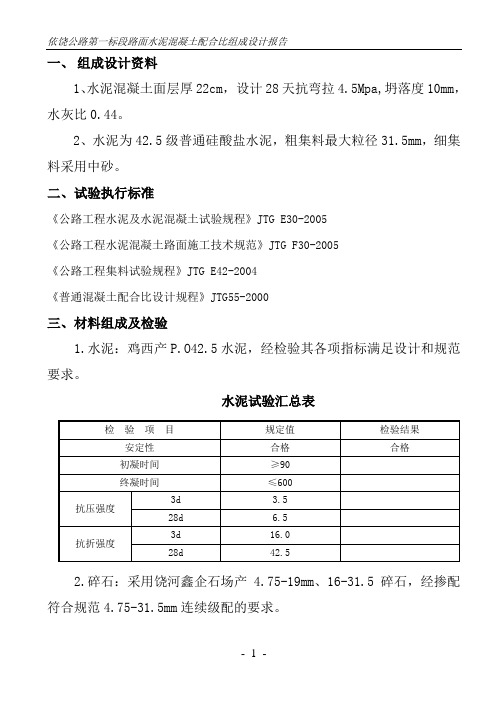

一、组成设计资料1、水泥混凝土面层厚22cm，设计28天抗弯拉4.5Mpa,坍落度10mm，水灰比0.44。

2、水泥为42.5级普通硅酸盐水泥，粗集料最大粒径31.5mm，细集料采用中砂。

二、试验执行标准《公路工程水泥及水泥混凝土试验规程》JTG E30-2005《公路工程水泥混凝土路面施工技术规范》JTG F30-2005《公路工程集料试验规程》JTG E42-2004《普通混凝土配合比设计规程》JTG55-2000三、材料组成及检验1.水泥：鸡西产P.O42.5水泥，经检验其各项指标满足设计和规范要求。

水泥试验汇总表2.碎石：采用饶河鑫企石场产 4.75-19mm、16-31.5碎石，经掺配符合规范4.75-31.5mm连续级配的要求。

碎石筛分试验结果汇总表其各项指标完全满足施工的要求。

（试验单附后）3.砂：饶河水利砂场产，细度模数M X=砂筛分试验其各项指标完全满足施工要求（试验单附后）。

4.水：饮用水。

二、配合比设计步骤（1）、计算初步配合比①、确定配制抗弯拉强度（f c）已知设计标准值强度f r＝4.5 Mpa,取保证率t＝0.46,弯拉强度变异C V=0.10，s=0.49,则混凝土试配强度f c＝f r÷（1-1.04C V）+ts= 5.2Mpa式中f c-----------------配制28天弯拉强度平均值(Mpa)f r----------------设计弯拉强度标准值(Mpa)s ----------- 弯拉强度试验样本的标准差(Mpa)t ------------保证率系数②、计算和确定水灰比（W/C）已知配制弯拉强度f c=5.2 Mpa，水泥实测28天抗折强度f s=7.8 Mpa,则W/C＝1.5684/(f c+1.0097-0.3595f s)=0.46式中W/C-----------水灰比f s ------------水泥实测28天抗折强度(Mpa)根据设计要求,水灰比W/C=0.46不满足设计要求，暂取水灰比W/C ＝0.44。

水泥比对试验结果分析的几点体会

作者简介：姚永春（1971—），男，山西原平人，高级工程师，硕士研究生，主要研究方向为高速公路路基、路面、桥梁、隧道等工程施工及管理。
完成爆破工作，爆破人员必须不业大学学报， 2001，（1）： 123- 收稿日期： 2011-07-12
2011年12月第23期 47
Abstract： This paper introduces the cement comparison test conducted by testing institutions of transportation industry in Hebei Province, and analyzes the test results in hope of providing reference for related projects and technicians.
样本数
（申报试 |Z|≤2
2＜|Z|＜3
|Z|≥3
验结果（合格结果）（可疑结果）（离群结果）
试验室
占样本
占样本
占样本
数量）个数总数比个数总数比个数总数比
例（% ）
例（% ）
例（% ）
细度
446
密度
383
初凝
459
终凝
459
标准稠度用水量 458
比表面积
357
28d抗压强度 458
水硝铵类的物质，可以通过掏出分析，对于每一项工程，都需要 1994.
炮孔内的部分填充物，再往炮孔根据这项工程的施工地形、施工 [3] JTG F60—2009，公路隧道施
内灌水，从而使炸药失去功效。

42.5四标C20混凝土配合比

哈尔滨至同江高速公路双鸭山（集贤）至佳木斯段扩建工程建设项目C20混凝土配合比报告C4标段项目经理部目录一、设计说明二、水泥混凝土配合比计算三、C20混凝土配合比四、中砂试验报告五、碎石试验报告六、水泥试验报告一、设计说明：双佳高速公路C4合同段水泥混凝土配合比抗压强度设计，根据《公路桥涵施工技术规范》中指定采用《普通混凝土配合比设计规范》（JGJ55-2000）进行设计。

该C20#水泥混凝土用于防护工程。

1、水泥混凝土用水泥，采用宾西水泥厂生产的虎鼎牌P.O42.5普通硅酸盐水泥，经试验各项技术指标均符合要求。

2、粗集料产地为新华石场，规格5mm-31.5mm，表观密度2.654g/cm3，松装密度为1545kg/m3，空隙率41.8%，针片状含量4.9%，压碎值6.0%含泥量0.4%。

3、细集料产地为佳木斯港务局，表观密度2.574g/m3,松装密度1545kg/m3,含泥量1.4%，孔隙率40.0%，细度模数MX=2.65，为Ⅱ区中砂。

4、水：饮用地下水，以上原材料均满足规范要求。

二、设计计算步骤1；初步配合比的计算（1）计算配制强度（fcu,o）根据设计要求混凝土强度等级 fcu,k =25Mpa按表1-1标准差ó=5.0代入公式： fcu,o =fcu,k+1.645×5.0= 20+1.645×5= 28.2Mpa（2）计算水灰比（W/C）根据经验和试配确定水灰比为0.49（3）确定单位用水量(Mwo)查表确定单位用水量为163kg/m3（4）计算单位水泥用量：根据单位用水量及计算水灰比W/C，单位水泥用量为：334kg/m3（5）确定砂率（ßs）：由碎石最大粒径31.5mm，水灰比0.49，选取混凝土砂率35.9%。

（6）计算砂石用量（Mso 、Mgo）按照质量法，假定混凝土的表观密度为Pcp=2400 kg/m3解得：中砂：683 kg/m3碎石：1220 kg/m3即；水泥 : 水 : 砂子 : 碎石 = 334 : 163 : 683 : 1220步骤2；基准配合比的设计按初步配合比试拌0.027 m3混凝土拌合物(0.15m3试模8个)，各种材料用量：水泥：= 334×0.027=9.0 kg 水：= 163×0.027=4.4 kg砂： = 683×0.027=18.4 kg 石：= 1220×0.027=32.9kg三、计算配合比为：试配一水泥：中砂：碎石：水=302：683：1220：1631 ：2.26：4.04：0.54试配二水泥：中砂：碎石：水=334：683：1220：1631 ：2.04：3.65：0.49试配三水泥：中砂：碎石：水=370：683：1220：1631 ：1.85：3.30：0.44四、检验强度，确定试验室配合比（理论配合比）1、检验强度：采用W/C=0.54，W/C=0.49，W/C=0.44，配制三组砼拌和物，并制备三组试件，经标准养护28天后，抗压强度为：试配一、25.4MPa试配二、28.9Mpa试配三、33.6Mpa2、确定试验室配合比：水灰比为0.49时，混凝土强度、工作性、耐久性、均符合设计要求，可确定该组配合比为实验室配合比。

商品混凝土原材料汇总表

商品混凝土原材料汇总表引言本文档旨在汇总和介绍商品混凝土的原材料，包括水泥、骨料、砂、水和混凝土外加剂等。

通过本文档，读者可以了解商品混凝土的各种原材料及其在混凝土制备过程中的作用，进一步提高对商品混凝土产品性能的理解。

同时，本文档还对原材料的规格要求和常见问题进行说明，以便用户在购买和使用过程中做出正确的选择。

1. 水泥1.1 简介水泥是混凝土中最主要的胶凝材料，能够与骨料和水发生化学反应，并在水化过程中形成硬化固体。

水泥的种类多样，根据成分和性能的不同可分为普通硅酸盐水泥、矿渣水泥、硫铝酸盐水泥和复合水泥等。

1.2 规格要求•标号：根据不同用途需求，水泥的标号可分为32.5、42.5和52.5等多个等级。

•初凝时间：普通硅酸盐水泥的初凝时间应不小于60分钟，矿渣水泥和硫铝酸盐水泥可根据需要进行调整。

•凝结时间：普通硅酸盐水泥的凝结时间应不大于10小时。

1.3 常见问题Q:水泥在储存过程中可以潮湿吗？A:不可以。

水泥应存放在干燥通风的仓库中，防止潮湿和吸湿。

潮湿的水泥会失去硬化能力，影响混凝土的性能。

2. 骨料2.1 简介骨料是混凝土中的填料，能够增加混凝土的强度和稳定性。

骨料可分为粗骨料和细骨料两类，粗骨料主要由石子、礫石和砾石等组成，细骨料主要由石英砂和山砂等构成。

2.2 规格要求•粒径：粗骨料的最大粒径应不大于25mm，细骨料的最大粒径一般为5mm。

•强度：骨料应具有足够的强度和耐久性，以保证混凝土的力学性能。

2.3 常见问题Q:骨料可以任意混合吗？A:骨料的混合应根据混凝土配合比进行，不同粒径和类型的骨料混合比例需要满足一定的要求，以确保混凝土的均匀性和性能。

3. 砂3.1 简介砂是混凝土中的一种主要骨料，常用于配制混凝土砂浆。

砂可以填充骨料之间的空隙，增加混凝土的流动性和可塑性。

3.2 规格要求•砂质：砂应具有一定的坚硬度和韧性，且不含腐蚀性或有害物质。

•干燥率：砂的干燥率应控制在一定范围之内，过高或过低的干燥率都会影响混凝土的性能。

混凝土配料通知单

混凝土施工配料通知单
搅拌站名称 5号拌合站通知单号搅拌机编号生产日期工程名称合福铁路闽赣段施工部位
表号：铁建试录037
批准文号：铁建设 [2009]027号
混凝土施工配料通知单
搅拌站名称 5号拌合站通知单号搅拌机编号生产日期工程名称合福铁路闽赣段施工部位
表号：铁建试录037
批准文号：铁建设 [2009]027号
混凝土施工配料通知单
搅拌站名称 5号拌合站通知单号搅拌机编号生产日期工程名称合福铁路闽赣段施工部位
表号：铁建试录037
批准文号：铁建设 [2009]027号
混凝土施工配料通知单
搅拌站名称 5号拌合站通知单号搅拌机编号生产日期工程名称合福铁路闽赣段施工部位
表号：铁建试录037
批准文号：铁建设 [2009]027号
混凝土施工配料通知单
搅拌站名称 5号拌合站通知单号搅拌机编号生产日期工程名称合福铁路闽赣段施工部位
表号：铁建试录037
批准文号：铁建设 [2009]027号
混凝土施工配料通知单
搅拌站名称 5号拌合站通知单号搅拌机编号生产日期工程名称合福铁路闽赣段施工部位
表号：铁建试录037
批准文号：铁建设 [2009]027号。

关于P.052.5散、P.042.5散、P.C42.5袋、P.C32.5袋水泥试配试验方案

关于P.052.5散、P.042.5散、P.C42.5袋、P.C32.5袋水泥试配试验方案根据通用硅酸盐水泥标准，结合我公司实际情况，为尽快扭转目前我公司水泥在市场销售中的被动局面，稳定水泥质量，寻找到更加合适市场需要的适销对路的水泥生产方案，故在原有大量实践试验中的优选方案选取几组进行试验，经过试验筛选，确定我公司今后最终的生产方案，方案如下：
一、P.052.5普通硅酸盐散装水泥试配试验方案：
二、P.042.5普通硅酸盐散装水泥试配试验方案：
三、P.C42.5复合硅酸盐袋装水泥试配试验方案：
四、P.C32.5复合硅酸盐袋装水泥试配试验方案：
五、不掺矿粉各种水泥试配试验方案：
六、试验要求：
1、试验准备：试验用材料均为统一材料，试验前应准备充足，所有材料均为正常生产连续10天的综合样；
2、试验样品要求：试验每份样品重为3.0kg，S75、S95矿粉为外掺质量配比，S75、S95粉的加入不掺于小磨的打磨，其余材料打磨后则再行掺入S75、S95；
3、试验质量控制要求：P.052.5散、P.042.5散、P.C42.5袋细度80um筛余<1.5%；45um筛筛余<8.0%；比表面积≥400m²/kg；SO3：2.9±0.2%；P.C32.5袋80um筛余<2.0%；45um筛余<12.0%；比表面积≥380m²/kg；SO3：2.7±0.2%
4、试验留样：每组试验做样后必须留样一份以备复验；
5、试验项目：所有使用原材料均应进行化学分析检测其成分含量，每组试验需进行全套物理项目、SO3、MgO等的测试。

水泥试验检测报告P.O42.5-2015-001(11)

试验：
复核：
日期：
年
月
Байду номын сангаас
日
JJ0406
水泥胶砂强度试验检测记录表
试验室名称：工程部位/用途试验依据样品描述品种强度等级安徽盛威工程检测有限公司颍上县G105六十铺至南照段改建工程Ⅱ标工地试验室桩基、系梁、搭板等 GB/T17671-1999 表面平整、无蜂窝麻面、无缺损 P·O 42.5 记录编号：任务编号样品编号试验条件试验日期 JL-2015-SN-001 RW-2015-SN-001 YP-2015-SN-001 温度：20℃湿度：56% 2015/4/11
主要仪器设备及恒应力压力机(YS-46) 编号养护条件龄期 (d) 标准养护（温度：20℃，水中养护) 试验日期试件尺寸 (mm) 破坏荷载 (kN) 1.865 抗折强度 3 2015/3/17 40×40×160 1.736 1.859 3.134 28 2015/4/11 40×40×160 3.157 3.106 龄期 (d) 试验日期受压面积 (mm²) 破坏荷载 (kN) 39.56 41.22 3 抗压强度 2015/3/17 1600 42.36 39.01 43.22 40.15 76.92 75.28 28 2015/4/11 1600 79.35 82.29 75.38 76.27 备注: 成型日期抗折强度测值 (MPa) 4.7 4.1 4.4 7.4 7.4 7.3 抗压强度测值 (MPa) 24.7 25.8 26.5 24.4 27.0 25.1 48.1 47.1 49.6 51.4 47.1 47.7 48.5 25.6 抗压强度测定值 (MPa) 7.4 4.4 2015-3-14 抗折强度测定值 (MPa)

水泥42.5

修正系数
结责。
论：此试样水泥细度筛余百分率为5.9%，满足GB175-2007标准要求，试验备注： 1、本报告未经本“公司”同意，不得以任何方式复制，经本“公司”同意的复制件，应加盖本“公司”的红印章才有效；2、对本报告有异议者，请在收到本报告之日起十五天内向本“公司”提出，逾期不予受理。
水泥细度试验报告
工程名称：三观线江陵县资市至滩桥段改建工程委托单位样品名称检验项目检验依据湖北博诚公路工程有限公司钟厦PO 42.5水泥水泥细度 JTG E30-2005 样品来源环境条件来样日期检验日期来样 22℃，56%RH 2012-4-6 2012-4-10
仪器名称、型号：FSY-150型水泥负压筛析仪（JC-36）、JY1000型电子天平（JC-2）检验结果试件水泥品种编号试样质筛余物水泥筛余百分率 (%) 量(g) 质量(g) 25 1 P.O42.5 25 1.35 5.4 1.33 5.3 1.1 5.9 修正后水平均筛余泥筛余百百分数(%) 分数(%) 5.8 5.9

原材料电子表格(水泥随机)-06-1-42.5-002

1．细度试样重筛余干重筛余百分比
（g）（g）
25 25 2.6 3.0
（g）
5.2 6.0 1、细度密度
3
4、安定性试验比表面积 m2/kg
检查项目试验样品标准样 2、标准稠度试样重（g） 1 2
温度 ℃ 22 22 22
粘度时间差空隙 Pa•s s 率% 0.0001818 100 50 0.0001818 103 50 0.0001818
0.5
19.8
19.3
31203110各源自指标符合GB175-2007规范要求
加水量（ml） P=33.4－0.185S= 试杆沉入净浆并距底板6mm± 1mm时标准稠度P= 3、凝结时间
加水时间：针距底板4mm± 1mm时间：针沉入试体0.5mm时间：初凝： 151 烘干后水泥质量P（g）
6、密度kg/m
3
60.07 60.06 结论：
2010-8-4 试验日期 1 g/cm 试样编号 2 3110 307 沸煮前 (mm) 11.5 12.5 309 指针尖端 3110 311 沸煮后 (mm) 13.0 距离 13.5 煮沸后差值C—A(mm) 1.5 1.0 112 50 3210 324.7 平均值（mm） 1.5 5、胶砂强度抗折强度抗压强度Mpa 500 试验 Mpa 单 136.5 日期单值平均值平均 29.32 18.3 29.00 18.1 3.2 29.14 18.2 27.3 3.1 18.3 2010-8-6 29.94 18.7 3.3 29.94 18.7 28.18 17.6 2.8 58.76 36.7 8时47分 59.32 37.1 5.8 6.2 59.10 37.0 2010-9-1 36.9 11时18分 37.0 13时38分 6.5 59.22 60.36 37.7 291 6.3 装入水泥水泥密度李氏瓶煤油液面李氏瓶内水平均后李氏瓶 1000P/V 3 3 值的读数cm 液面读数泥体积cm kg/m3 cm3 0.5 19.8 19.4 3100

p.o42.5 C40混凝土配合比设计

C40混凝土配合比设计一、依据1、《公路桥涵施工技术规范》JTJ041-20112、《中华人民共和国交通部公路工程国内招标文件范本》3、《大岗山水电站库区S211省道淹没复建公路工程施工设计图》4、《普通水泥混凝土配合比设计规程》JGJ55-20115、《混凝土外加剂应用技术规范》GB 8076-2008二、设计过程:C40普通混凝土配合比设计1.使用部位: 桥梁下部结构2、原材料组成:(1) 水泥:甘孜州泸定桥水泥有限公司生产的“泸定桥”牌P.O42.5水泥，经试验28天强度及其他指标符合规范要求。

(2) 砂:级配Ⅱ区中砂，细度模数为2.70,级配良好,其他指标均符合规范要求。

产地:泸定县得妥乡大发沙石厂。

(3) 碎石:4.75mm~9.5mm、9.5mm~26.5mm碎石经试验各项指标均符合规范要求。

且4.75mm~9.5mm：9.5mm~26.5mm =20%：80%。

产地: 立定县得妥乡彩虹桥沙石厂。

(4) 水:大渡河河水。

(5)外掺剂：远吉高效减水剂，掺量为1%。

三、配合比设计步骤及计算:C40混凝土试配强度：49.9MPa(1)确定混凝土配合比:配制强度(f cu.o)f cu.o＝f cu.k+1.645σ＝40+1.645×6＝49.9Mpa(2)计算水灰比(W/C)1)计算水泥实际强度，采用P.O 42.5水泥，f ce.k＝42.5MPa富余系数r c＝1.05。

水泥实际强度:f ce.＝r c.f ce.k＝1.05×42.5＝44.6MPa2)计算混凝土水灰比，混凝土配制强度f cu.o＝49.9Mpa,水泥实际强度f ce＝44.6 MPa,采用碎石Ａ＝0.53,Ｂ＝0.20,计算W/C＝Ａf ce/(f cu.o+ABf ce)＝0.53×44.6/(49.9+0.53×0.20×44.6)＝0.433)计算水灰比为0.40，根据经验采用0.35的水灰比。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

原材料试验汇总表施工单位：陕西省咸阳路桥工程公司合同号：平阳（2009）LJSG-13 汇-14表监理单位：宁波交通工程咨询监理有限公司编号：试验项目规范要求试验结果备注比表面积(㎡/Kg)凝结时间(min) 安定性(mm)强度(MPa) 比表面积(㎡/Kg)凝结时间(min) 安定性(mm)强度(MPa) 标准稠度用水量（%）初凝终凝抗折抗压初凝终凝抗折抗压P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5324 133 214 1.5 8.7 46.6 28.0河北铁狮建材有限责任公司20100116隧道及防护、排水工程P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5323 113 259 2.0 9.6 49.5 28.4河北铁狮建材有限责任公司20100220隧道及防护、排水工程P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5338 122 185 1.5 8.5 45.5 28.0河北铁狮建材有限责任公司20100330隧道及防护、排水工程P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5348 133 191 2.0 8.6 50.1 28.2河北铁狮建材有限责任公司20100405隧道及防护、排水工程P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5345 134 210 1.0 9.0 43.8 27.8河北铁狮建材有限责任公司20100417隧道及防护、排水工程P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5347 153 229 2.0 8.5 50.4 27.8河北铁狮建材有限责任公司20100501隧道及防护、排水工程P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5344 163 226 1.0 9.0 47.8 27.6河北铁狮建材有限责任公司20100603隧道仰拱、衬砌、初期支护P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5341 153 211 2.0 8.8 47.8 27.2河北铁狮建材有限责任公司20100619隧道仰拱、衬砌、初期支护P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5338 157 215 1.0 9.2 47.8 27.4河北铁狮建材有限责任公司20100629隧道仰拱、衬砌、初期支护P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5339 157 213 0.5 9.2 48.9 27.4河北铁狮建材有限责任公司20100704隧道仰拱、衬砌、初期支护P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5334 152 220 1.0 8.1 48.2 27.0河北铁狮建材有限责任公司20100714隧道仰拱、衬砌、初期支护P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5330 156 224 1.0 9.1 49.0 27.2河北铁狮建材有限责任公司20100717隧道仰拱、衬砌、初期支护说明：1、各种原材料试验分别填表，不得混填；2、备注一栏注明原材料的来源，试验日期及材料用途。

负责人：填表人：年月日原材料试验汇总表施工单位：陕西省咸阳路桥工程公司合同号：平阳（2009）LJSG-13 汇-14表监理单位：宁波交通工程咨询监理有限公司编号：试验项目规范要求试验结果备注比表面积(㎡/Kg)凝结时间(min) 安定性(mm)强度(MPa) 比表面积(㎡/Kg)凝结时间(min) 安定性(mm)强度(MPa) 标准稠度用水量（%）初凝终凝抗折抗压初凝终凝抗折抗压P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5328 149 211 1.5 8.1 47.2 27.4河北铁狮建材有限责任公司20100723隧道仰拱、衬砌、初期支护P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5349 168 220 1.0 8.2 53.8 27.2河北铁狮建材有限责任公司20100730隧道仰拱、衬砌、初期支护P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5356 141 259 1.5 8.4 43.0 27.4河北铁狮建材有限责任公司20100805隧道仰拱、衬砌、初期支护P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5350 136 214 1.5 8.4 47.9 27.2河北铁狮建材有限责任公司20100807隧道仰拱、衬砌、初期支护P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5369 134 223 1.0 8.8 49.9 27.0河北铁狮建材有限责任公司20100810隧道仰拱、衬砌、初期支护P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5348 122 227 0.5 9.1 49.2 27.0河北铁狮建材有限责任公司20100816隧道仰拱、衬砌、初期支护P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5342 140 237 1.0 9.2 50.2 27.2河北铁狮建材有限责任公司20100820隧道仰拱、衬砌、初期支护P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5344 142 224 2.0 8.7 46.8 27.0河北铁狮建材有限责任公司20100826隧道仰拱、衬砌、初期支护P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5346 127 217 1.0 8.4 48.5 27.2河北铁狮建材有限责任公司20100925隧道仰拱、衬砌、初期支护P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5342 146 228 1.5 8.4 47.2 27.2河北铁狮建材有限责任公司20100930隧道仰拱、衬砌、初期支护P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5344 124 242 1.0 8.1 44.9 27.4河北铁狮建材有限责任公司20101011隧道仰拱、衬砌、初期支护P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5348 132 236 1.5 8.9 46.9 27.2河北铁狮建材有限责任公司20101013隧道仰拱、衬砌、初期支护说明：1、各种原材料试验分别填表，不得混填；2、备注一栏注明原材料的来源，试验日期及材料用途负责人：填表人：年月日原材料试验汇总表施工单位：陕西省咸阳路桥工程公司合同号：平阳（2009）LJSG-13 汇-14表监理单位：宁波交通工程咨询监理有限公司编号：试验项目规范要求试验结果备注比表面积(㎡/Kg)凝结时间(min) 安定性(mm)强度(MPa) 比表面积(㎡/Kg)凝结时间(min) 安定性(mm)强度(MPa) 标准稠度用水量（%）初凝终凝抗折抗压初凝终凝抗折抗压P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5346 130 230 1.0 8.8 45.7 27.6河北铁狮建材有限责任公司20101022隧道仰拱、衬砌、初期支护P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5347 132 215 1.5 8.6 47.9 27.2河北铁狮建材有限责任公司20101030隧道仰拱、衬砌、初期支护P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5351 136 224 1.0 8.3 49.4 27.4河北铁狮建材有限责任公司20101103隧道仰拱、衬砌、初期支护P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5350 139 220 0.5 8.4 47.1 27.2河北铁狮建材有限责任公司20101107隧道仰拱、衬砌、初期支护P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5348 145 239 1.5 8.1 46.8 27.4河北铁狮建材有限责任公司20101110隧道仰拱、衬砌、初期支护P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5351 124 228 1.0 8.1 46.6 27.2河北铁狮建材有限责任公司20101118隧道仰拱、衬砌、初期支护P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5353 133 238 1.5 8.0 45.9 27.2河北铁狮建材有限责任公司20101120隧道仰拱、衬砌、初期支护P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5352 130 241 2.0 8.3 48.2 27.4河北铁狮建材有限责任公司20101206隧道仰拱、衬砌、初期支护P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5347 131 235 1.0 8.5 47.4 27.2河北铁狮建材有限责任公司20101212隧道仰拱、衬砌、初期支护P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5364 147 248 1.5 6.8 50.0 27.0河北铁狮建材有限责任公司20110325隧道衬砌、明洞衬砌P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5360 156 255 1.0 6.5 47.3 26.8河北铁狮建材有限责任公司20110328隧道衬砌、明洞衬砌P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5364 149 258 1.5 7.1 50.1 27.2河北铁狮建材有限责任公司20110401隧道衬砌、明洞衬砌说明：1、各种原材料试验分别填表，不得混填；2、备注一栏注明原材料的来源，试验日期及材料用途负责人：填表人：年月日原材料试验汇总表施工单位：陕西省咸阳路桥工程公司合同号：平阳（2009）LJSG-13 汇-14表监理单位：宁波交通工程咨询监理有限公司编号：试验项目规范要求试验结果备注比表面积(㎡/Kg)凝结时间(min) 安定性(mm)强度(MPa) 比表面积(㎡/Kg)凝结时间(min) 安定性(mm)强度(MPa) 标准稠度用水量（%）初凝终凝抗折抗压初凝终凝抗折抗压P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5370 152 270 1.0 7.3 49.4 26.8河北铁狮建材有限责任公司20110406隧道衬砌、明洞衬砌P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5371 141 240 2.0 6.9 48.3 27.1河北铁狮建材有限责任公司20110414隧道衬砌、明洞衬砌P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5364 140 251 1.0 7.0 48.6 26.7河北铁狮建材有限责任公司20110421隧道衬砌、明洞衬砌P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5369 152 253 1.5 7.1 49.8 27.3河北铁狮建材有限责任公司20110610隧道路面基层P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5366 154 259 1.0 7.4 47.1 27.3河北铁狮建材有限责任公司20110305隧道路面P.O42.5 水泥≥300 ≥45 ≤600 ≤5.0≥6.5≥42.5368 147 256 1.5 7.3 50.4 26.9河北铁狮建材有限责任公司20110706隧道路面说明：1、各种原材料试验分别填表，不得混填；2、备注一栏注明原材料的来源，试验日期及材料用途负责人：填表人：年月日。
