数据容灾方案

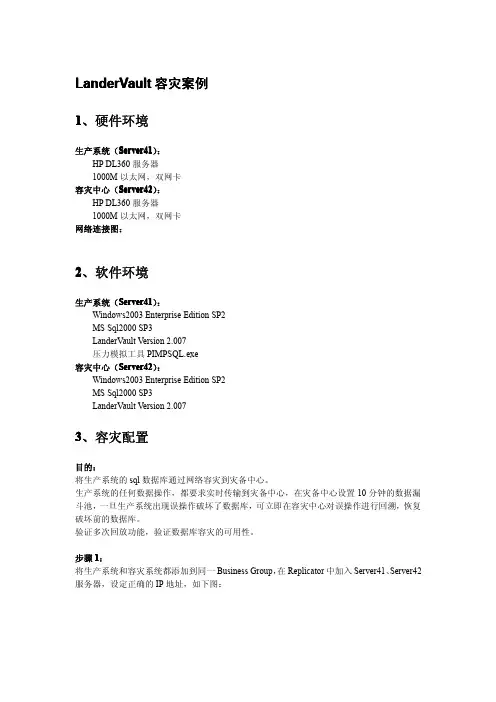

LanderVault容灾案例

1、硬件环境

生产系统（Server41）：

HPDL360服务器

1000M以太网，双网卡

容灾中心（Server42）：

HPDL360服务器

1000M以太网，双网卡

网络连接图：

2、软件环境

生产系统（Server41）：

Windows2003EnterpriseEditionSP2

MSSql2000SP3

LanderVaultVersion2.007

压力模拟工具PIMPSQL.exe

容灾中心（Server42）：

Windows2003EnterpriseEditionSP2

MSSql2000SP3

LanderVaultVersion2.007

3、容灾配置

目的：

将生产系统的sql数据库通过网络容灾到灾备中心。

生产系统的任何数据操作，都要求实时传输到灾备中心，在灾备中心设置10分钟的数据漏

斗池，一旦生产系统出现误操作破坏了数据库，可立即在容灾中心对误操作进行回溯，恢复

破坏前的数据库。

验证多次回放功能，验证数据库容灾的可用性。

步骤1：

将生产系统和容灾系统都添加到同一BusinessGroup，在Replicator中加入Server41、Server42

服务器，设定正确的IP地址，如下图：

步骤2：

在Replicator的Task中，添加一个复制任务，如下图：

注意：对于容灾业务而言，复制只可能是单向的，即从生产中心向容灾中心复制，不可设

置互斥任务（互斥任务指复制的类型与复制对象完全相同，复制方向互逆）！！！

步骤3：

Task的模式选择“CDP1－>1”，如下图：

步骤4：

Task的源与目标设置如下图：

步骤5：

Task的传输可使用缺省设置，如下图：

步骤6：

在Restore设置中，必须设置DataFunel大小。选择DelayTime模式，在DelayTime中填写

数据漏斗值，最大为1440分钟，即最长的回溯周期为24小时。如果将数据漏斗设置为“10”，

则表示生产系统产生的数据变化，实时传输到容灾中心，容灾中心将在10分钟后，将这些

数据中心容灾方案

一、容灾的重要性。

你想啊，数据中心就像是一个超级大脑，里面存着各种各样重要的东西，要是这个大脑突然出问题了，那可就乱套了。比如说公司的财务数据、客户信息、重要的业务文档啥的，一旦没了或者损坏了，就像一个人突然失忆了一样，公司可能就会陷入大麻烦。所以啊，容灾方案就像是给这个超级大脑买的一份保险，关键时刻能救命呢！

二、容灾方案的类型。

1. 本地备份。

这就好比是在家里多准备了几个存钱罐。我们可以在数据中心内部设置额外的存储设备，定期把重要数据备份到这些设备上。比如说每天晚上，大家都下班了，数据中心就开始自动把当天新产生的数据和修改过的数据备份到本地的另一块大硬盘或者存储阵列里。这样的话，如果主存储设备突然抽风了，比如说某个硬盘突然坏了，我们还能从本地备份里把数据找回来，就像从存钱罐里拿备用的钱一样方便。

2. 异地容灾。

这个可就更厉害了，就像是在另一个城市给公司又开了一个小办公室，专门用来放重要东西的副本。我们在离主数据中心比较远的地方再建一个数据中心，这个距离要足够远哦，比如说几百公里以外。这样即使主数据中心所在的地方发生了自然灾害，像地震啦、洪水啦，异地的数据中心还能安然无恙。然后通过网络把主数据中心的数据实时或者定时地同步到异地数据中心。这就像是你在两个地方都有一模一样的宝贝，不管哪个地方出问题了，另一个地方都能顶上。

三、容灾方案的具体实施。

1. 硬件设备选择。 对于本地备份来说，我们得挑个靠谱的存储设备。不能太抠门，得选那种质量好、容量大的硬盘或者存储阵列。比如说，要是公司数据量很大，就不能选那种小容量的普通硬盘，得选企业级的大容量硬盘，像那种能装下好多好多电影（当然我们存的是数据啦，打个比方）的硬盘。对于异地容灾的数据中心硬件，那更是要高标准严要求，服务器、网络设备都得是质量杠杠的，因为它可是要在关键时刻挑大梁的呢。

2. 网络连接。

异地容灾的话，网络连接可太重要了。这就像是两座城市之间的高速公路，要保证数据能快速、稳定地在主数据中心和异地数据中心之间传输。我们得用高速的网络专线，而且最好是有冗余的线路，就像高速公路有好几条车道一样。要是一条线路出问题了，还有其他线路能继续传输数据，这样才能保证数据的实时或者定时同步不会被打断。

龙源期刊网

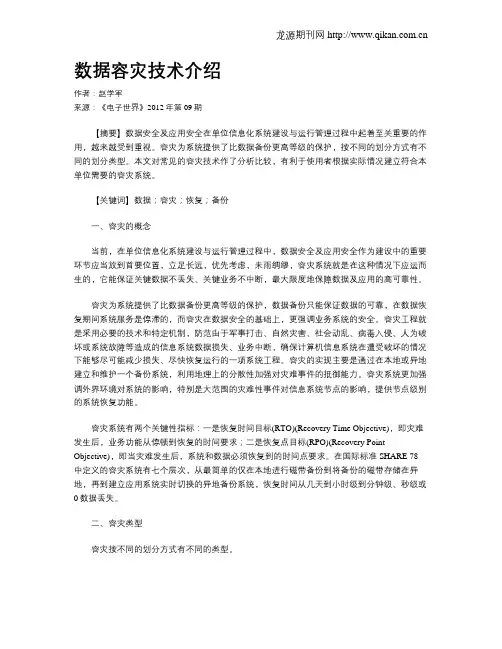

数据容灾技术介绍

作者：赵学军

来源：《电子世界》2012年第09期

【摘要】数据安全及应用安全在单位信息化系统建设与运行管理过程中起着至关重要的作用，越来越受到重视。容灾为系统提供了比数据备份更高等级的保护，按不同的划分方式有不同的划分类型。本文对常见的容灾技术作了分析比较，有利于使用者根据实际情况建立符合本单位需要的容灾系统。

【关键词】数据；容灾；恢复；备份

一、容灾的概念

当前，在单位信息化系统建设与运行管理过程中，数据安全及应用安全作为建设中的重要环节应当放到首要位置，立足长远，优先考虑，未雨绸缪，容灾系统就是在这种情况下应运而生的，它能保证关键数据不丢失、关键业务不中断，最大限度地保障数据及应用的高可靠性。

容灾为系统提供了比数据备份更高等级的保护，数据备份只能保证数据的可靠，在数据恢复期间系统服务是停滞的，而容灾在数据安全的基础上，更强调业务系统的安全。容灾工程就是采用必要的技术和特定机制，防范由于军事打击、自然灾害、社会动乱、病毒入侵、人为破坏或系统故障等造成的信息系统数据损失、业务中断，确保计算机信息系统在遭受破坏的情况下能够尽可能减少损失、尽快恢复运行的一项系统工程。容灾的实现主要是通过在本地或异地建立和维护一个备份系统，利用地理上的分散性加强对灾难事件的抵御能力。容灾系统更加强调外界环境对系统的影响，特别是大范围的灾难性事件对信息系统节点的影响，提供节点级别的系统恢复功能。

容灾系统有两个关键性指标：一是恢复时间目标(RTO)(Recovery Time Objective)，即灾难发生后，业务功能从停顿到恢复的时间要求；二是恢复点目标(RPO)(Recovery Point

Objective)，即当灾难发生后，系统和数据必须恢复到的时间点要求。在国际标准SHARE 78中定义的容灾系统有七个层次，从最简单的仅在本地进行磁带备份到将备份的磁带存储在异地，再到建立应用系统实时切换的异地备份系统，恢复时间从几天到小时级到分钟级、秒级或0数据丢失。

实粉与经脸

郑国昌

（广东省国家税务局信息中心，广州５１００００）

摘要：数据容灾，是指建立一个异地的数据系统复制本地数据，可采用同步或异步复制技术。

本文就此进行分析。

关健词：数据容灾，同步、异步复制

祖

肠

势

伪

“什”

甘

异

翻

饥

（

匕

咨

蟹

不引言

数据容灾技术，又称为异地数据复制技术，按

照其实现的技术方式来说，主要可以分为同步传输

方式和异步传输方式，另外，也有如“半同步”这样

的方式。半同步传输方式基本与同步传输方式相

同，只是在Ｒｅａｄ占１／０比重比较大时，相对同步

传输方式，可以略微提高１／０的速度。而根据容灾

的距离，数据容灾又可以分成远程数据容灾和近程

数据容灾方式。下面，我们将主要按同步传输方式

和异步传输方式对数据容灾展开讨论。

１同步数据容灾

利用同步传输方式建立异地数据容灾，可以保

证在本地系统出现灾难时，异地保存一份与本地数

据完全一致的数据备份。但利用同步传输方式建

立这样一个系统，必须考虑“性能”这个因素。

采用同步数据传输方式时，本地系统必须等到

数据成功地写到异地系统，才能进行下一个１／０

操作。一个１／０通过远程链路写到异地系统，涉及

到３个技术参数：带宽、距离和中间设备及协议转

换的时延。

（１）带宽

假设本地１／０的带宽是１００ＭＢ／Ｓ的数量级，

在１／０流量较大的情况下，如果与远程的１／０带

宽相对“１００ＭＢ　／　Ｓ　＝＝　８００Ｍｂｉｔ　／　Ｓ＂窄得多的话，如

Ｅ　１；　２Ｍｂｉｔ／Ｓ；　Ｅ３　；　４５Ｍｂｉｔ／Ｓ，将会明显拖慢生产系

统的１／０，从而影响系统性能。 （２）距离

光和电波在线路上传输的速度是有限的（小于

３０万公里／秒），当距离较长时，这种线路上的延时

（称为传输时延）将会变得很明显。例如，当一个异

地容灾系统的距离达到１０００ＫＭ，其数据库写盘的

数据块大小是ＩＯＫＢ（一次１／０的数据量），那么：

．本地Ｉ／Ｏ时（１００米距离内）：

传输时延二Ｏ．ｌｋｍ／３００，０００ｋｍ　＊　２次／一个来回

＝０．６７　ｕｓ
