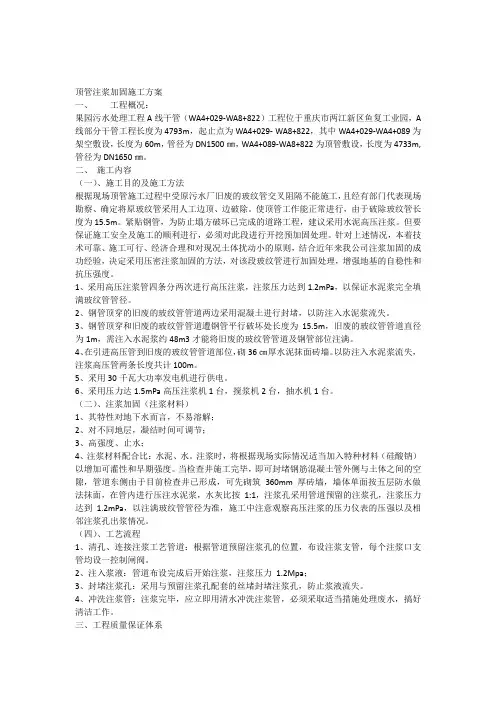

地面加固注浆操作施工方案

顶管注浆加固施工方案

一、 工程概况：

果园污水处理工程A线干管（WA4+029-WA8+822）工程位于重庆市两江新区鱼复工业园，A线部分干管工程长度为4793m，起止点为WA4+029- WA8+822，其中WA4+029-WA4+089为架空敷设，长度为60m，管径为DN1500㎜，WA4+089-WA8+822为顶管敷设，长度为4733m,管径为DN1650㎜。

二、施工内容

（一）、施工目的及施工方法

根据现场顶管施工过程中受原污水厂旧废的玻纹管交叉阻隔不能施工，且经有部门代表现场勘察、确定将原玻纹管采用人工边顶、边破除。使顶管工作能正常进行，由于破除玻纹管长度为15.5m。紧贴钢管，为防止塌方破坏已完成的道路工程，建议采用水泥高压注浆。但要保证施工安全及施工的顺利进行，必须对此段进行开挖预加固处理。针对上述情况，本着技术可靠、施工可行、经济合理和对现况土体扰动小的原则，结合近年来我公司注浆加固的成功经验，决定采用压密注浆加固的方法，对该段玻纹管进行加固处理，增强地基的自稳性和抗压强度。

1、采用高压注浆管四条分两次进行高压注浆，注浆压力达到1.2mPa，以保证水泥浆完全填满玻纹管管径。

2、钢管顶穿的旧废的玻纹管管道两边采用混凝土进行封堵，以防注入水泥浆流失。

3、钢管顶穿和旧废的玻纹管管道遭钢管平行破坏处长度为15.5m，旧废的玻纹管管道直径为1m，需注入水泥浆约48m3才能将旧废的玻纹管管道及钢管部位注满。

4、在引进高压管到旧废的玻纹管管道部位，砌36㎝厚水泥抹面砖墙。以防注入水泥浆流失，注浆高压管两条长度共计100m。

5、采用30千瓦大功率发电机进行供电。

6、采用压力达1.5mPa高压注浆机1台，搅浆机2台，抽水机1台。

（二）、注浆加固（注浆材料）

1、其特性对地下水而言，不易溶解；

2、对不同地层，凝结时间可调节；

3、高强度、止水；

4、注浆材料配合比：水泥、水。注浆时，将根据现场实际情况适当加入特种材料（硅酸钠）以增加可灌性和早期强度。当检查井施工完毕，即可封堵钢筋混凝土管外侧与土体之间的空隙，管道东侧由于目前检查井已形成，可先砌筑 360mm 厚砖墙，墙体单面按五层防水做法抹面，在管内进行压注水泥浆，水灰比按 1:1，注浆孔采用管道预留的注浆孔，注浆压力达到 1.2mPa，以注满玻纹管管径为准，施工中注意观察高压注浆的压力仪表的压强以及相邻注浆孔出浆情况。

武汉市东西湖区吴家山城市排水管网疏涝改造工程

闷家湖顶管注浆加固

施

工

方

案

武汉市东西湖勘测水工建筑公司

2012.12.14

一、 工程概况：

闷家湖排水改造项目：闷家湖处积水严重，主要原因是地处第十低洼，加上周围管网情况比较复杂，各雨水口设置既不规范且管道高程较低。本设计中铺设一条D1500排水管至四明路箱涵处，采用顶管施工。

该段管道采用 “F”型钢承口式筋砼管道，由于顶进的管道位于粉质粘土土层和砂砾石层间，管道上部土层为粉质粘土土层，在管道掘进时，由于管外壁与土体存在一定的缝隙，掘进时土层的稳定性也极容易遭到破坏，因管道覆土深度为1.5M,不能满足顶管规范要求，为减少管道以上土体沉降，防止路面沉陷。针对上述情况，本着技术可靠、施工可行、经济合理和对现况土体扰动小的原则，结合近年来我公司注浆加固的成功经验，决定采用注浆加固的方法，对该段地基进行加固处理，增强地基的自稳性和抗压强度。

二、 工程地质条件：

根据勘察公司提供的岩土工程勘察报告，管道敷设深度范围内的土体工程地质和水文地质条件如下：

1）工程地质条件：

（暂无）

2）水文地质条件：

根据勘察报告，管道敷设深度影响范围内，存在上层滞水，含水层为粉土②层，静止水位埋深为1.6~2.78m，主要来源为地表渗水。

三、 施工方案设计

一）、施工目的

本工程主要以改善顶管中管壁周围被扰动土层松散的性状为目的，使管

道顶部及侧面增加抗压强度和粘结性，实现加固目的，保证以减少管道以上土体沉降，防止路面沉陷

（二）、施工方法选择：

本工程利用注浆泵和输浆管向射浆管中注入水泥浆。

（三）、注浆加固：

(一)、注浆材料：

1、其特性对地下水而言，不易溶解；

2、对不同地层，凝结时间可调节；

3、高强度、止水；

4、注浆材料配比：水泥、水

注浆时，开始水泥浆通过射浆管向周围土体的分析渗透扩散，一段时间后，水泥浆已经填充附近土体中较大的缝隙，这时灌浆压力慢慢升搞，一直达到规定的注浆压力，期间浆液在自身压力与外界压力的作用下，不断地向更小的土体中渗透扩散，与此同时附近的土体，受到浆液的挤压而变得更密实最终到达加固土体，形成固化填充的作用。

表 施工组织设计（方案）报审表

工程项目名称：京沈客专星火站枢纽站前工程 施工合同段：JSDJSG-1标段 编号：

致 北京铁建工程监理有限公司代建京沈星火站站前工程监理部（项目监理机构）：

我单位根据承包合同的约定已编制完成DK17+酒仙桥北路框构中桥工程路基注浆加固专项施工方案，并经我单位技术负责人审查批准，请予以审查。

附：路基注浆施工方案

施工单位（章）：

项目负责人：

日 期： 年 月 日

专业监理工程师意见：

专业监理工程师：

日 期： 年 月 日

项目监理机构意见：

项目监理机构（章）：

总监理工程师：

日 期： 年 月 日

建设单位意见（需要时）：

建设单位（章）：

负责人：

日 期： 年 月 日

京沈客专星火站枢纽站前工程

顺义区南法信镇2608-006商业金融用地项目

肥槽填土注浆加固处理方案

编 制：

审 核：

批 准：

北京日中天地基基础工程有限公司

二○一三年四月十五日

1

目 录

一、工程概况 .............................................................................................................................. 1

二、方案设计 .............................................................................................................................. 1

三、注浆工艺 .............................................................................................................................. 2

四、施工方法 .............................................................................................................................. 2

五、质量控制措施 ...................................................................................................................... 3

六、安全文明施工措施 .............................................................................................................. 3
