激光焊接基本原理讲解

激光焊接应用

一、激光焊接的主要特性。

激光焊接是激光材料加工技术应用的重要方面之一。20世纪70年代主要用于焊接薄壁材料和低速焊接，焊接过程属热传导型，即激光辐射加热工件表面，表面热量通过热传导向内部扩散，通过控制激光脉冲的宽度、能量、峰值功率和重复频率等参数，使工件熔化，形成特定的熔池。由于其独特的优点，已成功应用于微、小型零件的精密焊接中。

高功率CO2及高功率YAG激光器的出现，开辟了激光焊接的新领域。获得了以小孔效应为理论基础的深熔焊接，在机械、汽车、钢铁等工业领域获得了日益广泛的应用。

与其它焊接技术相比，激光焊接的主要优点是：

1、速度快、深度大、变形小。

2、能在室温或特殊条件下进行焊接，焊接设备装置简单。例如，激光通过电磁场，光束不会偏移；激光在真空、空气及某种气体环境中均能施焊，并能通过玻璃或对光束透明的材料进行焊接。

3、可焊接难熔材料如钛、石英等，并能对异性材料施焊，效果良好。

4、激光聚焦后，功率密度高，在高功率器件焊接时，深宽比可达5：1，最高可达10：1。

5、可进行微型焊接。激光束经聚焦后可获得很小的光斑，且能精确定位，可应用于大批量自动化生产的微、小型工件的组焊中。

6、可焊接难以接近的部位，施行非接触远距离焊接，具有很大的灵活性。尤其是近几年来，

在YAG激光加工技术中采用了光纤传输技术，使激光焊接技术获得了更为广泛的推广和应用。

7、激光束易实现光束按时间与空间分光，能进行多光束同时加工及多工位加工，为更精密的焊接提供了条件。

但是，激光焊接也存在着一定的局限性：

1、要求焊件装配精度高，且要求光束在工件上的位置不能有显著偏移。这是因为激光聚焦后光斑尺雨寸小，焊缝窄，为加填充金属材料。若工件装配精度或光束定位精度达不到要求，很容易造成焊接缺憾。

2、激光器及其相关系统的成本较高，一次性投资较大。

二、激光焊接热传导。

激光焊接是将高强度的激光束辐射至金属表面，通过激光与金属的相互作用，使金属熔化形成焊接。在激光与金属的相互作用过程中，金属熔化仅为其中一种物理现象。有时光能并非主要转化为金属熔化，而以其它形式表现出来，如汽化、等离子体形成等。然而，要实现良好的熔融焊接，必须使金属熔化成为能量转换的主要形式。为此，必须了解激光与金属相互作用中所产生的各种物理现象以及这些物理现象与激光参数的关系，从而通过控制激光参数，使激光能量绝大部分转化为金属熔化的能量，达到焊接的目的。

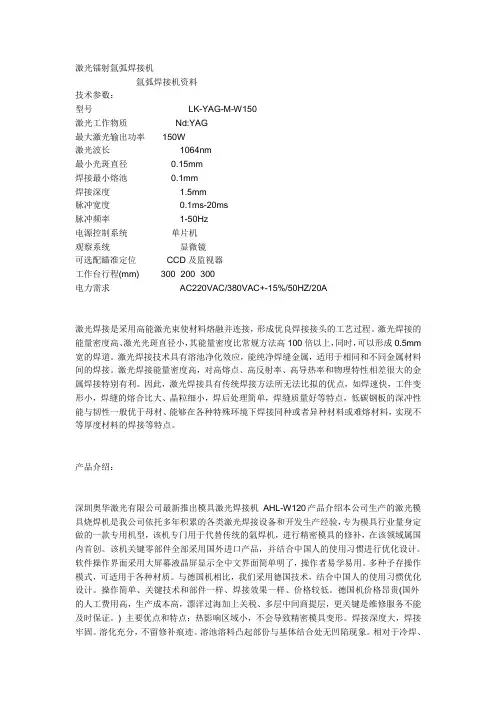

激光镭射氩弧焊接机

氩弧焊接机资料

技术参数：

型号 LK-YAG-M-W150

激光工作物质 Nd:YAG

最大激光输出功率 150W

激光波长 1064nm

最小光斑直径 0.15mm

焊接最小熔池 0.1mm

焊接深度 1.5mm

脉冲宽度 0.1ms-20ms

脉冲频率 1-50Hz

电源控制系统 单片机

观察系统 显微镜

可选配瞄准定位 CCD及监视器

工作台行程(mm) 300×200×300

电力需求 AC220VAC/380VAC+-15%/50HZ/20A

激光焊接是采用高能激光束使材料熔融并连接，形成优良焊接接头的工艺过程。激光焊接的能量密度高、激光光斑直径小，其能量密度比常规方法高100倍以上，同时，可以形成0.5mm宽的焊道。激光焊接技术具有溶池净化效应，能纯净焊缝金属，适用于相同和不同金属材料间的焊接。激光焊接能量密度高，对高熔点、高反射率、高导热率和物理特性相差很大的金属焊接特别有利。因此，激光焊接具有传统焊接方法所无法比拟的优点，如焊速快，工件变形小，焊缝的熔合比大、晶粒细小，焊后处理简单，焊缝质量好等特点，低碳钢板的深冲性能与韧性一般优于母材、能够在各种特殊环境下焊接同种或者异种材料或难熔材料，实现不等厚度材料的焊接等特点。

第 1 页 共 3 页 感谢百度文库让我们在这里与你相见，您的下载就是我们最大的动力。

激光穿透焊讲解

一、激光穿透焊是啥呢？

嗨，小伙伴们！今天咱们来唠唠激光穿透焊这个超酷的东西。激光穿透焊啊，简单来说就是一种利用激光进行焊接的技术，而且这个激光能穿透焊接材料呢。你想啊，激光就像一个超级厉害的小战士，“嗖”地一下就穿过材料，然后把它们牢牢地焊接在一起。这技术可不得了，在很多地方都有大用处。

二、激光穿透焊的原理

激光穿透焊的原理其实也不是特别难理解。激光产生的高能量光束，聚焦到焊接材料上的时候，那能量密度超级大。这个大能量就会让材料瞬间熔化，然后融合在一起。就好像是把两块冰用超级热的东西瞬间融化，然后它们就变成一块冰了一样。只不过这里是金属或者其他材料啦。而且这个过程是非常精准的，就像做手术的手术刀一样，指哪打哪。

三、激光穿透焊的优点

1. 精度高

激光穿透焊能够精确地控制焊接的位置和深度，这对于一些对精度要求特别高的部件来说，简直是救星。比如说在制造一些微型电子元件的时候，稍微焊歪一点可能整个元件就报废了，但是激光穿透焊就能很好地完成这个任务。

2. 速度快 第 2 页 共 3 页 感谢百度文库让我们在这里与你相见，您的下载就是我们最大的动力。

它的焊接速度可快了呢。因为激光能量高，能够快速地让材料熔化融合，就不像传统的焊接方法那样，要等好久才能完成焊接。这在大规模生产的时候，能大大提高生产效率。

3. 焊接质量好

焊接出来的部分很牢固，而且表面也比较光滑，不会有很多瑕疵。这就使得焊接后的产品在外观和质量上都更上一层楼。

四、激光穿透焊的应用领域

1. 汽车制造

在汽车制造里，很多部件都需要焊接。像车身框架的一些连接处，用激光穿透焊不仅能保证焊接质量，还能让车身更坚固。而且汽车里一些精密的电子设备也需要用它来焊接，确保电子设备正常工作。

2. 航空航天

航空航天领域对材料和焊接的要求超级高。激光穿透焊就可以用来焊接一些特殊的合金材料，这些材料用于制造飞机的机翼、发动机部件等。因为它精度高、质量好，所以在这个领域非常受欢迎。

激光焊接技术原理及工艺分析

激光焊接技术是一种高效、精密的焊接方法，广泛应用于汽车制造、航天航空、电子电气、金属加工等领域。它具有焊缝窄、热影响区小、焊接速度快、焊接变形小等优点，因此备受行业的青睐。本文将对激光焊接技术的原理及工艺进行深入分析，以便更好地应用于实际生产中。

一、激光焊接技术原理

激光焊接技术是利用高能密度激光束对工件进行局部加热，使其熔化并与填充材料熔合，从而实现焊接的一种焊接方法。激光焊接技术的焊接原理主要包括热传导和熔化两个过程。

1. 热传导过程

激光束照射到被焊接工件表面时，会迅速将能量转移到工件内部，并在其表面形成一个“热源区”。在热源区内，温度迅速升高，使金属材料发生相变，从而产生熔化现象。热传导过程是激光焊接的关键步骤，决定了焊接质量和效率。

2. 熔化过程

一旦工件表面温度达到熔点，金属材料便开始熔化，并与填充材料一起形成一层融合的熔池。激光束的高能密度可以使金属材料迅速熔化，从而实现高速、高效的焊接过程。

二、激光焊接工艺分析

激光焊接工艺主要包括焊接设备、工艺参数、焊接过程控制等方面。下面将分别对这些方面进行分析。

1. 焊接设备

激光焊接的设备主要由激光器、光纤传输系统、焊接头及其控制系统等组成。激光器是激光焊接的核心部件，它产生高能密度的激光束，然后通过光纤传输系统输送到焊接头。焊接头通过镜片对激光束进行聚焦和调节，然后照射到工件表面进行焊接。

2. 工艺参数

激光焊接的工艺参数包括激光功率、焦距、焊接速度、频率等多个方面。这些参数的选择直接影响到焊接效果和质量。一般来说，激光功率越大，焊接速度越快，焊接效果越好。而焦距、频率等参数则需要根据具体的焊接材料和厚度进行调节。

3. 焊接过程控制 激光焊接的过程控制是确保焊接质量的关键。焊接过程需要对激光功率、焊接速度、焦距等参数进行精确控制，同时还需要考虑到工件的热变形、填充材料的均匀性等因素。现代化的焊接设备通常配备了先进的焊接控制系统，能够通过实时监控和反馈机制来实现焊接过程的精确控制。
