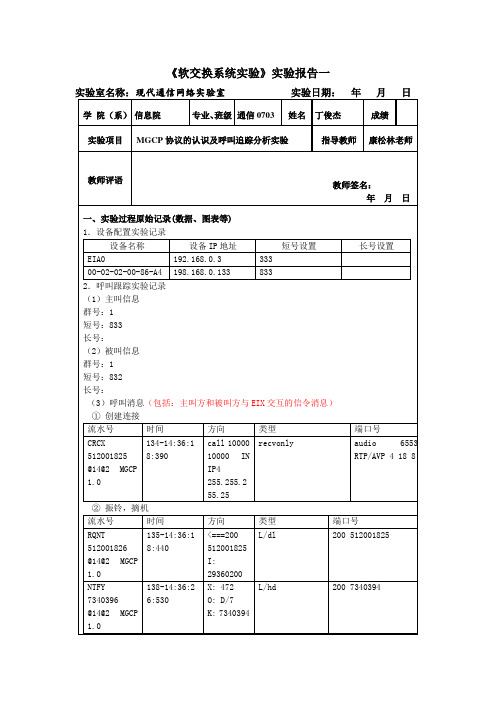

《软交换系统实验》实验报告一实验室名称：现代通信网络实验室实验日期：年月日学院（系）信息院专业、班级通信0703 姓名丁俊杰成绩实验项目MGCP协议的认识及呼叫追踪分析实验指导教师康松林老师教师评语教师签名：年月日一、实验过程原始记录(数据、图表等)1．设备配置实验记录设备名称设备IP地址短号设置长号设置EIA0 192.168.0.3 33300-02-02-00-86-A4 198.168.0.133 8332．呼叫跟踪实验记录（1）主叫信息群号：1短号：833长号：（2）被叫信息群号：1短号：832长号：（3）呼叫消息（包括：主叫方和被叫方与EIX交互的信令消息）①创建连接流水号时间方向类型端口号CRCX 512001825@14@2 MGCP 1.0 134-14:36:18:390call 1000010000 INIP4255.255.255.25recvonly audio 65535RTP/AVP 4 18 8②振铃，摘机流水号时间方向类型端口号RQNT 512001826@14@2 MGCP 1.0 135-14:36:18:440<===200512001825I:29360200L/dl 200 512001825NTFY 7340396 @14@2 MGCP 138-14:36:26:530X: 472O: D/7K: 7340394L/hd 200 73403941.0 ③挂机 流水号时间方向类型端口号MDCX 512001835 @14@2 MGCP 1.0 144-14:36:30:830 call 10000 10000 IN IP4192.168.0.7sendrecv audio 8060 RTP/AVP 4① 删除链接 流水号时间方向类型端口号RQNT 512001841 @14@2 MGCP 1.0149-14:36:34:420 <===200 512001841 ASSERT happen 624 times first[13:12:58:250]last[14:36:32:720] audio 8060 RTP/AVP 二、实验结果及分析 呼叫流程图及说明：NTFY ACK RQNT ACK NTFY ACK CRCX ACKACKDLCX MDCX ACKRQNT ACKNTFY ACK ACKRQNT Conversation12163579154CRCX ACKNTFY ACKDLCX ACK NTFY ACK MDCX ACKRQNT ACK6810111314UserMGMGCMGDial tone Off-hookRQNT ACKDialingUserBusy tone On-hook12Ringback toneRinging Off-hookOn-hook两个电话用户在同一个MGC 的控制下的不同MG 成功呼叫，呼叫流程应用实例如所示。

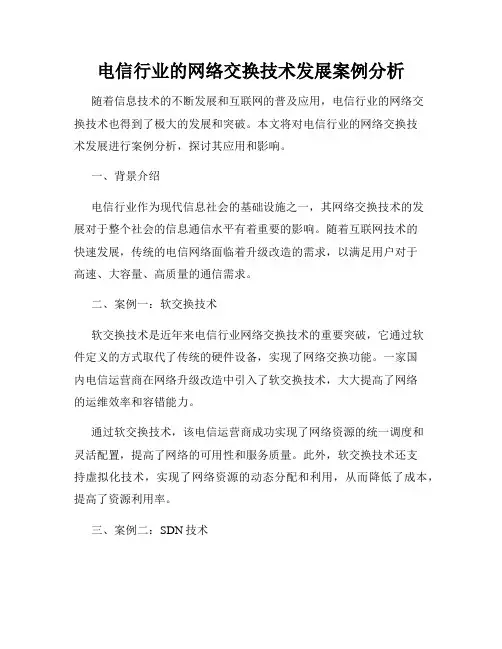

电信行业的网络交换技术发展案例分析随着信息技术的不断发展和互联网的普及应用，电信行业的网络交换技术也得到了极大的发展和突破。
本文将对电信行业的网络交换技术发展进行案例分析，探讨其应用和影响。
一、背景介绍电信行业作为现代信息社会的基础设施之一，其网络交换技术的发展对于整个社会的信息通信水平有着重要的影响。
随着互联网技术的快速发展，传统的电信网络面临着升级改造的需求，以满足用户对于高速、大容量、高质量的通信需求。
二、案例一：软交换技术软交换技术是近年来电信行业网络交换技术的重要突破，它通过软件定义的方式取代了传统的硬件设备，实现了网络交换功能。
一家国内电信运营商在网络升级改造中引入了软交换技术，大大提高了网络的运维效率和容错能力。
通过软交换技术，该电信运营商成功实现了网络资源的统一调度和灵活配置，提高了网络的可用性和服务质量。
此外，软交换技术还支持虚拟化技术，实现了网络资源的动态分配和利用，从而降低了成本，提高了资源利用率。
三、案例二：SDN技术SDN（Software Defined Networking）即软件定义网络技术，是一种新兴的网络交换技术。
一家国际电信公司在其数据中心网络升级改造中采用了SDN技术，取得了显著的效果。
通过SDN技术，该电信公司实现了网络的可编程性和灵活性，能够根据用户需求实时调整网络配置。
这大大提高了业务部署和网络管理的效率，减少了运维成本。
此外，SDN技术还可以实现网络流量的动态调度和优化，提高网络的吞吐量和传输效率。
在面对高并发请求时，SDN技术能够智能地分配网络资源，保证用户在高负载状态下的良好体验。
四、案例三：NFV技术NFV（Network Function Virtualization）即网络功能虚拟化技术，是另一种电信行业网络交换技术的重要发展方向。
一家国内电信设备制造商在其通信设备研发中引入了NFV技术，取得了显著的突破。
通过NFV技术，该电信设备制造商可以将传统的网络功能（如防火墙、路由器等）虚拟化在通用服务器上，从而实现了网络设备的高度集成和可编程化。

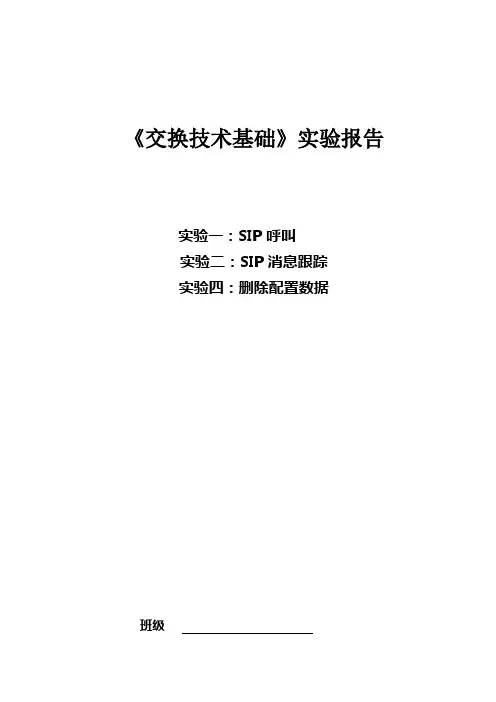

《交换技术基础》实验报告实验一：SIP呼叫实验二：SIP消息跟踪实验四：删除配置数据班级学号姓名2011/2012学年第一学期实验一SIP呼叫实验一、实验内容通过中兴通讯软交换维护平台，配置有关局数据和用户数据，进行字冠分子，用Multiphone做呼入和呼出实验。
二、实验目的通过本实验掌握软交换系统的呼叫处理特点，掌握SIP呼叫流程。
三、主要仪器设备1微型计算机一台2软件中兴通讯统一网络管理平台3中兴通讯SS1B 一套4IAD 一部5耳机一副6麦克风一个四、实验步骤第一部分：登录客户端问题1：登录中兴通讯统一网络管理平台要经历哪些步骤？答： 1. 双击桌面客户端登录小图标。
2. 登录（1）用户名：student（2）口令：ss1711（3）服务器地址：192.168.100.230（4）确定后进入中兴通讯统一网络管理平台。
（5）在“中兴通讯统一网络管理平台”界面下，右击拓扑根下的“ss1b(SS1)”，选择“配置管理”。
（6）进入“配置管理－ss1b”界面，双击图标“ZXSS10”。
（7）进入下一级界面后双击图标“SIPZ-sip”。
第二部分：SIP呼出问题2：以你配置的数据为例，说明要进行SIP呼出，需要配置哪些数据？它们的作用是什么？答：一、增加网关节点1、配置管理-ss1b/新增SIP2、12-SIP终端-拓扑配置①节点号：506②设备类型：12-SIP终端③设备域名：506局局④节点所属网关簇号：2⑤节点名称：506局⑥协议类型：SIP⑦其他默认⑧确定二、增加局码和百号组1、配置管理-ss1b/数据配置/用户配置/百号组配置2、ss1b本局局码和百号组配置/增加/新增局码3、新增本局局码配置：①网络类型：1-南邮②区域号：25③局码：506④本局用户号长：4⑤局码名称：506局⑥国家代码：86⑦区域码长度：2⑧确定4、ss1b本局局码和百号组配置/，选中局码“1301”，增加/新增百号组。
上海虹桥机场软交换系统成功案例
2010-01-27
15年交换网络呼唤升级
作为上海第一个民用机场以及中国内地三大国际航空港之一，上海虹桥机场年旅客吞吐量高达三千万人次，但就在虹桥机场繁忙和辉煌的背后，一张程控交换网络已经使用了近15年之久，在网运行的设备也已经接近替换淘汰年限，不堪重负的交换网络在业务的驱使下升级迫切。
对于虹桥机场交换网络升级，需要新建设的软交换网络能够在原有程控交换网络的基础上平滑演进，稳步升级替换，使整个网络改建工程能够有序的实施。
逐步实现新建设的软交换系统替换原有程控交换网络下的18000线用户。
经过多方比较和考核，上海虹桥机场最终选择了由中兴通讯推荐的先进软交换技术，在此基础上建设一套新的程控交换网络，以提供更加丰富的业务，成功实现交换网络的“软”着落。
走近软着落网络
虹桥机场程控交换机新建和扩容项目，实际上是一个包含多业务的项目和系统，即以数据网络作为基础承载平台，软交换作为核心技术，为用户提供了丰富的业务，很好地解决了话音、数据业务的融合。
网络拓扑如下：
整个系统方案设计突出层次化、模型化、高可靠性的原则，确保网络在具有高性能、高安全可靠性的
同时具有良好的前瞻性和持续发展性。
中兴通讯将整个系统分为多个部分，主要包括了数据承载网络系统、NGN语音系统等，承载网是NGN 系统的基础，NGN语音系统是通讯网络的核心应用。
另外还涵盖了业务和其他配套系统设计方案。
该系统的数据承载网，我们主要采用两层结构，双星形架构，每台接入设备到核心设备都提供冗余备
份链路，核心设备主备使用。
3台R10 T1200电信级高端路由器作为核心路由设备，2台承载接入层上行的语音业务，互备使用；
另外一台作为ADSL数据业务核心路由器，为全局上网业务提供连接运营商IP公网的出口。
38台ZXR10接入交换机，用于8个机房AG的接入和10处IP电话接入。
每台AG上联4台接入交换机，其中2台语音接入交换机接入语音业务，一主一备；另外的两台数据接入交换机接入ADSL数据业务，而IP电话接入交换机直接上联核心路由器，在承载网的接入层实现语音业务和ADSL数据业务的物理分离，
保证了语音业务的安全可靠性。
NGN 语音系统采用基于全IP的软交换网络架构。
在此网络架构中，核心控制层面采用大容量软交换控制设备:ZXSS10 SS1b，单套设备最大可以支持600万用户；本期项目中两套ZXSS1b硬件各配置可支持5万语音用户(硬件本身实际可支持10万AG语音用户)，软件license各配置1.6万用户；同时配置大容量中继/信令网关MSG9000两套(MSG9000可最大支持33.6万中继)，本期配置的MSG9000支持PRI和七号信令，各配置32条七号64k信令和32条PRI信令，同时各配置64E1；对于用于模拟用户和DSL用户接入的接入层设备，采用中兴通讯MSG5200，该设备可支持普通、反极性等模拟用户，可支持ADLSL2+、VDSL2等宽带接入用户，中兴MSG5200可支持自交换功能，在接入层网元节点和控制层节点连接故障时，独立完成
语音用户的内部互通。
综合业务接入网关ZXMSG 5200，主要用于将普通电话通过双绞线接入IP网络，实现VOIP业务和ADSL 接入。
该项目中，西区6个站点配置MSG 5200，合计提供8000线模拟用户和500路ADSL接入；东区2个站点配置MSG 5200，合计提供8000线模拟用户和1000路ADSL接入。
边界网关设备ZXSS10 B200，放置于基于公网地址的运营商业务网与基于私网地址的用户驻地网之间，主要用于公网软终端用户或者IAD用户接入到私网中，使用户在公网中也能如在似网内用户一样，享用各种业务。
在该项目中，配置两套B200，电源板、主控板、处理器板皆主备配置，接口板配置2GE光口和8FE
电口。
在核心侧同时配置一套综合网管系统:NetNumen N31，实现对全网网元的综合管理。
其可管理的网元设备包括:SS1b、MSG9000、B200、MSG5200及相关数据设备。
对于计费，本期项目中配置的2台核心控制设备:SS1b负载均衡运作，相互容灾。
每套SS1b配置一套计费服务器，分布实现对本区域内的用户话单的记录和汇总，按类放置后，可由计费中心通过FTP等方式
定期读取。
本期项目中配置的计费平台可对计费服务器话单进行读取，同时按照特定计费策略进行计费。
在该软交换平台之上，通过部署中兴的业务产品为用户提供彩铃、语音信箱、改号通知音等新业务。
软着陆“软”在何处
1，综合的通信网络系统。
系统覆盖IP网络承载产品、软交换系统产品、综合接入产品、智能业务产品、电源产品等设备；通
过清晰的网络架构灵活的进行业务部署和网络管理。
2，分层高可靠的网络结构
ZXSS10软交换体系采用分层的体系架构，各层之间通过标准接口进行互连，这使得每一层的功能在具体实现上是相互独立，互不影响的，任一层的设备的升级改造不会影响到其他各层的正常工作。
3，灵活扩展能力
ZXSS10软交换体系架构不仅允许业务通过多种物理网关来实现，而且支持LAN、HFC、DSL等各种网络环境用户的接入，这就为网络的建设提供了多样的解决方案。
企业完全可以根据自己的需要和现有的网络资源来选择不同的组网方式，以达到最佳的利用率并保证网络的可持续发展。
从另一方面来说，ZXSS10软交换体系对新业务实现的简洁性和快速性，使得业务提供成本更低，减少
了网络运营的长期投入成本。
4，强大的业务提供能力
ZXSS10软交换系统通过以下三种方式实现业务：
直接由软交换控制设备ZXSS10 SS1提供PSTN基本业务、补充业务以及点对点的视频业务。
通过与现有智能网SCP互通，充当虚拟SSP，从而实现现有的传统智能业务。
通过支持应用服务器，实现IP增值业务、智能业务、多媒体业务、企业信息化业务、办公自动化业
务等，还能实现多种业务的组合及定制。
其中第三种业务提供方式是软交换网络所独有的业务提供方式，由于可以提供开放的业务接口，屏蔽底层网络的复杂性，便于业务的快速生成以及大规模配置，而且成本低廉，具有最佳的业务扩展性和发展
前景。
5，基于策略的运行支持系统
基于策略的运行支持系统是软交换的一项关键技术，软交换采用了一种与传统OAM系统完全不同的、基于策略（Policy-based）的实现方式来完成运行支持系统的功能，按照一定的策略对网络特性进行实时、智能、集中式的调整和干预，以保证整个系统的稳定性和可靠性。
中兴软交换体系的策略管理的主要功能：话务拥塞控制功能、业务质量控制功能、路由动态调整功能、故障管理/故障恢复功能、告警功能。
其主要
突出特点是：
集中性，集中处理维护管理，有利于整个网络的统一协调管理，实现整个网络的话务负荷控制和业务
质量控制。
智能性，根据预先定制的策略，综合全网因素，自动进行网络管理和操作。
灵活性，管理策略可以编程定制，灵活性较大，可动态加载。
6，统一的网管能力
软交换系统的网管可以统一管理中兴的软交换系统核心网、接入网以及ＩＰ承载网的产品，网络管理
便捷灵活。
