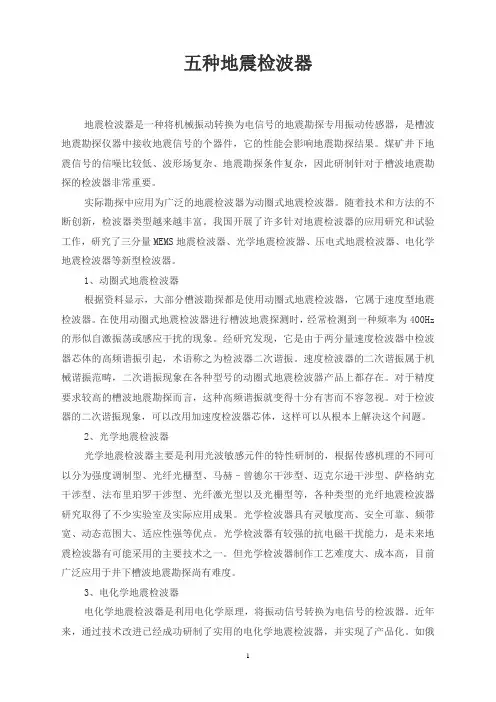

1 五种地震检波器
地震检波器是一种将机械振动转换为电信号的地震勘探专用振动传感器，是槽波地震勘探仪器中接收地震信号的个器件，它的性能会影响地震勘探结果。煤矿井下地震信号的信噪比较低、波形场复杂、地震勘探条件复杂，因此研制针对于槽波地震勘探的检波器非常重要。
实际勘探中应用为广泛的地震检波器为动圈式地震检波器。随着技术和方法的不断创新，检波器类型越来越丰富。我国开展了许多针对地震检波器的应用研究和试验工作，研究了三分量MEMS地震检波器、光学地震检波器、压电式地震检波器、电化学地震检波器等新型检波器。
1、动圈式地震检波器
根据资料显示，大部分槽波勘探都是使用动圈式地震检波器，它属于速度型地震检波器。在使用动圈式地震检波器进行槽波地震探测时，经常检测到一种频率为400Hz的形似自激振荡或感应干扰的现象。经研究发现，它是由于两分量速度检波器中检波器芯体的高频谐振引起，术语称之为检波器二次谐振。速度检波器的二次谐振属于机械谐振范畴，二次谐振现象在各种型号的动圈式地震检波器产品上都存在。对于精度要求较高的槽波地震勘探而言，这种高频谐振就变得十分有害而不容忽视。对于检波器的二次谐振现象，可以改用加速度检波器芯体，这样可以从根本上解决这个问题。
2、光学地震检波器
光学地震检波器主要是利用光波敏感元件的特性研制的，根据传感机理的不同可以分为强度调制型、光纤光栅型、马赫–曾德尔干涉型、迈克尔逊干涉型、萨格纳克干涉型、法布里珀罗干涉型、光纤激光型以及光栅型等，各种类型的光纤地震检波器研究取得了不少实验室及实际应用成果。光学检波器具有灵敏度高、安全可靠、频带宽、动态范围大、适应性强等优点。光学检波器有较强的抗电磁干扰能力，是未来地震检波器有可能采用的主要技术之一。但光学检波器制作工艺难度大、成本高，目前广泛应用于井下槽波地震勘探尚有难度。
3、电化学地震检波器
电化学地震检波器是利用电化学原理，将振动信号转换为电信号的检波器。近年来，通过技术改进已经成功研制了实用的电化学地震检波器，并实现了产品化。如俄 2 罗斯莫斯科物理工艺研究所研制的电化学地震检波器，能够检测振动频率响应范围为0.005~100Hz。中国科学院电子学研究所研制的MECSS1-I与MECSS3-I型电化学检波器频率响应范围为1~70Hz，灵敏度达到100V/(m·s-1)。电化学地震检波器与其他类型检波器相比功耗非常小，频率响应范围较小，且成本较高。比较适用于频带要求窄、精度要求高的地震勘探。
地震勘探原理和方法
地震勘探是一种地球物理勘探方法，通过研究地震波在地壳中的传播规律来推断地下岩层的性质和形态。本文将介绍地震勘探的基本原理和方法，包括地震波传播原理、地震波探测方法、数据采集技术、数据处理技术、地质解释技术、地球物理测井技术和地震勘探仪器设备等方面。
1.地震波传播原理
地震波是指地震发生时产生的波动，包括纵波和横波。纵波是压缩波，在地壳中以波的形式传播，横波是剪切波，在地壳中以扭动的方式传播。当地震波在地壳中传播时，遇到不同密度的岩层会发生反射、折射和透射等现象，这些现象是地震勘探的基础。
2.地震波探测方法
地震波探测方法包括折射波法和反射波法。折射波法是通过测量地震波在地壳中传播的速度和时间来推断地下岩层的性质和形态。反射波法是通过测量地震波在地壳中反射回来的信号来推断地下岩层的性质和形态。在实际应用中，通常采用折射波法和反射波法相结合的方式来提高地震勘探的精度和分辨率。
3.数据采集技术
数据采集技术是地震勘探的关键之一，它包括野外数据采集和室内数据采集。野外数据采集是在野外布置观测系统，通过激发地震波并记录地震信号来进行数据采集。室内数据采集则是在室内通过计算机系统对野外采集的数据进行处理和分析。
4.数据处理技术
数据处理技术是地震勘探的关键之一，它包括预处理、增益控制、滤波、叠加、偏移、反演等步骤。预处理包括去除噪声、平滑处理等；增益控制包括调整信号的幅度和相位；滤波包括去除高频噪声和低频干扰；叠加是指将多个地震信号进行叠加，以提高信号的信噪比；偏移是指将反射回来的信号进行移动，以纠正地震信号的偏移；反演是指将地震信号转换为地下岩层的物理性质，如速度、密度等。
5.地质解释技术
地质解释技术是地震勘探的关键之一，它包括构造解释、地层解释和储层解释等方面。构造解释是指根据地震信号推断地下岩层的构造特征和形态；地层解释是指根据地震信号推断地下岩层的年代、沉积环境和地层组合；储层解释是指根据地震信号推断地下油气储层的性质和特征。
三维地震勘探概述
三维地震勘探通过在地表或井下埋设地震探测仪器，如地震震源、地震传感器等，来记录由地震源激发的地震波信号。这些设备可以记录信号的到达时间、振幅和频率等信息。根据记录到的地震波数据，可以进行地震成像和地震解释分析，从而推断出地下地层的性质和结构。
三维地震勘探是传统二维地震勘探的进一步发展。传统的二维地震勘探只能获取地层沿勘探延线的二维信息。而三维地震勘探则可以获取地层在水平和垂直方向上的三维信息，提供更全面的地下结构描述。三维地震勘探可以更准确地刻画地下地层的复杂性，为油气勘探、矿产资源勘探和地质灾害研究等提供重要数据支持。
三维地震勘探的基本原理是地震波在地下的传播。当地震波传播到地下不同的介质中时，会发生折射、反射、散射和衍射等现象，这些现象都可以通过地震波记录来分析和解释。通过分析地震波的传播路径和到达时间，可以推导出地震波在地下的传播速度和传播路径，从而推断地下地层的结构和性质。
三维地震勘探的关键步骤包括数据采集、数据处理和数据解释。在数据采集阶段，地震探测仪器会记录地震波的信号，这些信号可以通过地面震动、井下震动等方式激发。数据采集通常需要在大范围、多点同时进行，以获取更全面的地震波数据。数据处理阶段主要涉及信号预处理、地震成像和地震解释等过程。信号预处理主要包括滤波、去除噪声等处理，以提高数据的质量。地震成像是将数据转换成地下结构信息的过程，主要采用波动方程正演模拟、走时反演和成像等方法。地震解释是对成像结果进行解释和分析，根据地震波的传播规律和地震信号的特征，推断地下地层的结构、性质和岩性等参数。 三维地震勘探的优势在于其能够提供更全面和详细的地下结构信息。相比于二维地震勘探，三维地震勘探可以更好地揭示地下地层的三维结构和复杂性。它可以提供地层性质的空间分布图、地下构造的三维模型和地震波传播路径的可视化等，为地质研究和勘探开发提供重要的佐证和指导。
总之，三维地震勘探是一种应用地震波传播原理进行地下结构分析的方法。它可以提供地层性质的详细描述、地下构造的全面认识和地震波传播路径的可视化，为地质研究和勘探开发提供重要数据支持。随着勘探技术的不断发展和创新，三维地震勘探在资源勘探、地质灾害研究和环境监测等领域的应用将会越来越广泛。
地质勘测队的工作通常需要使用哪些设备和技术
1.钻探设备：地质勘测常用的钻探设备有旋喷钻机、岩心钻机和挖孔机等。旋喷钻机通过旋转和高压水力喷射的方式进行土质和岩石的钻探，可以获取不同深度的岩层样本和地下水样本。岩心钻机用于获取更为准确的岩心样本，可以分析岩性、岩相和构造等信息。挖孔机用于挖掘和取得地下土样，用于分析土质特性和地下水位等。
2.地震勘探设备：地震勘探是一种重要的地质勘测方法，主要应用于地下构造和油气资源的勘探。地震勘探设备包括地震仪器、地震源和接收器。地震仪器用于记录地震波的传播情况，地震源产生可控的地震波，接收器接收并记录地震信号。地震数据经过处理和解释后，能够提供地下地质构造、岩层分布和油气储层等信息。
3.遥感技术：遥感技术是使用飞机或卫星等远距离感知工具，通过获取地表、地下特征参数和物理量，对地质信息进行探测和分析的方法。地质勘测中，卫星遥感技术常用于地貌、地层、构造和矿产资源等方面的调查。遥感图像可用于获取大范围的地质信息，辅助分析和判断。
4.地电技术：地电技术是利用地下地质体的电性差异来探测地下构造和矿产资源的方法。在地电勘测中，通过测量地下电阻率和极化效应，可以推断地下的岩层、裂缝和水体等情况。常用的地电设备包括地电仪和电极。
5.高精度定位仪器：为了准确记录地质勘测点位的位置和海拔等信息，地质勘测中常使用全球卫星定位系统（GPS）和全站仪等高精度定位仪器。GPS可以获取全球范围内的位置信息，并提供高精度的地理坐标，用于地图制作和勘测点位的定位。全站仪可以测量水平方位角和垂直仰角，提供高精度的地面点位坐标。
除了上述设备和技术，地质勘测中还经常使用化学分析仪器、光谱仪器、镜头等辅助设备和技术。例如，化学分析仪器可以用于地下水样本中溶解物质的分析，光谱仪器可以分析土壤和岩石的化学成分，镜头可用于显微观察和岩石薄片分析。
综上所述，地质勘测队工作所需的设备和技术有钻探设备、地震勘探设备、遥感技术、地电技术、高精度定位仪器等。这些设备和技术的综合应用可以提供准确和全面的地质信息，为地质勘测和资源勘探提供科学依据。随着科技的不断进步，地质勘测队使用的设备和技术也在不断更新和发展，以提高勘测效率和数据质量。
