第七章地形图的基本知识
主要内容和重点： 本章主要介绍了大比例尺地形测图中地物、地貌的表示方法 。重
点内容是：比例尺精度、地形图的分幅、地物的符号及其表示方法、等高线原理、等高 线表示基本地貌、地貌特征点、地貌特征线。
7. 1 地图、平面图和地形图
将整个地球或者地球上某一区域的实体沿铅垂线方向投影到参考椭圆体表面， 得到
的图形保持了与地面实体的相似性。如果不是投影在椭圆体表面，而是投影在平面上， 则必须采用特殊的方法才能使变形限制在一定的范围内。这种特殊的制图方法称为地图 投影。若顾及地球曲率的影响，应用地图投影的方法，将整个地球或地球上某一区域的 实体按比例尺缩小后绘于平面上，这种图则称为地图，例如世界地图和中国地图。
对于一个小地区，不考虑地球的曲率，把地球椭圆体表面当作平面，将地面上的图 形投影到水平面上，并按一定的比例尺缩小绘在图纸上，这种图称为平面图。工程上所 指的平面图仅仅表示出地物的形状和位置，而没有表示出地势高低起伏的状况。如果图 上不仅表示出地物的位置和形状，而且把地面上的高低起伏的地貌也表示出来，这种图 便称为地形图（图7 — 1）。
图7— 1 1 : 2000地形图 7. 2比例尺
地面上的地物或地貌（高低起伏的地表情况）在平面上的投影，不可能按其真实的大 小绘在图上，而是将其缩小。经缩小后，地形图上直线的长度与其地面上相应直线的水 平距离之比称为地形图的比例尺。
设在地形图上直线的长度为 I ,在地面上相应直线的水平距离为 L，则地形图的比例 尺为
111
如丄，，一— 等。假设某直线在地面上水平距离为
500 1000 10000
形图上长度为4.6 cm，则地形图的比例尺为
丄 _ 4.6 1
M 一 9200 一 2000
以分数表示的比例尺称为数字比例尺。数字比例尺的分母表示地面水平距离在图上
缩小的倍数。比例尺的分母愈大，比例尺愈小；分母愈小，比例尺愈大。工程建设上,

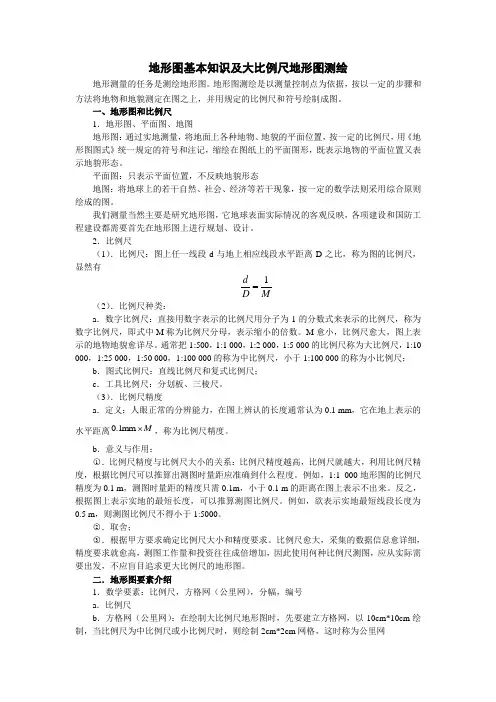

地形图基本知识及大比例尺地形图测绘
地形测量的任务是测绘地形图。地形图测绘是以测量控制点为依据，按以一定的步骤和方法将地物和地貌测定在图之上，并用规定的比例尺和符号绘制成图。
一、地形图和比例尺
1．地形图、平面图、地图
地形图：通过实地测量，将地面上各种地物、地貌的平面位置，按一定的比例尺，用《地形图图式》统一规定的符号和注记，缩绘在图纸上的平面图形，既表示地物的平面位置又表示地貌形态。
平面图：只表示平面位置，不反映地貌形态
地图：将地球上的若干自然、社会、经济等若干现象，按一定的数学法则采用综合原则绘成的图。
我们测量当然主要是研究地形图，它地球表面实际情况的客观反映，各项建设和国防工程建设都需要首先在地形图上进行规划、设计。
2．比例尺
（1）．比例尺：图上任一线段d与地上相应线段水平距离D之比，称为图的比例尺，显然有
MDd1
（2）．比例尺种类：
a．数字比例尺：直接用数字表示的比例尺用分子为1的分数式来表示的比例尺，称为数字比例尺，即式中M称为比例尺分母，表示缩小的倍数。M愈小，比例尺愈大，图上表示的地物地貌愈详尽。通常把1500，11 000，12 000，15 000的比例尺称为大比例尺，110
000，125 000，150 000，1100 000的称为中比例尺，小于1100 000的称为小比例尺；
b．图式比例尺：直线比例尺和复式比例尺；
c．工具比例尺：分划板、三棱尺。
（3）．比例尺精度
a．定义：人眼正常的分辨能力，在图上辨认的长度通常认为0.1 mm，它在地上表示的水平距离Mmm1.0，称为比例尺精度。
b．意义与作用：
○1．比例尺精度与比例尺大小的关系：比例尺精度越高，比例尺就越大，利用比例尺精度，根据比例尺可以推算出测图时量距应准确到什么程度。例如，11 000地形图的比例尺精度为0.1 m，测图时量距的精度只需0.1m，小于0.1 m的距离在图上表示不出来。反之，根据图上表示实地的最短长度，可以推算测图比例尺。例如，欲表示实地最短线段长度为0.5 m，则测图比例尺不得小于15000。
地形图基本知识及大比例尺地形图测绘
地形测量的任务是测绘地形图。地形图测绘是以测量控制点为依据，按以一定的步骤和方法将地物和地貌测定在图之上，并用规定的比例尺和符号绘制成图。
一、地形图和比例尺
1．地形图、平面图、地图
地形图：通过实地测量，将地面上各种地物、地貌的平面位置，按一定的比例尺，用《地形图图式》统一规定的符号和注记，缩绘在图纸上的平面图形，既表示地物的平面位置又表示地貌形态。
平面图：只表示平面位置，不反映地貌形态
地图：将地球上的若干自然、社会、经济等若干现象，按一定的数学法则采用综合原则绘成的图。
我们测量当然主要是研究地形图，它地球表面实际情况的客观反映，各项建设和国防工程建设都需要首先在地形图上进行规划、设计。
2．比例尺
（1）．比例尺：图上任一线段d与地上相应线段水平距离D之比，称为图的比例尺，显然有
MDd1
（2）．比例尺种类：
a．数字比例尺：直接用数字表示的比例尺用分子为1的分数式来表示的比例尺，称为数字比例尺，即式中M称为比例尺分母，表示缩小的倍数。M愈小，比例尺愈大，图上表示的地物地貌愈详尽。通常把1500，11 000，12 000，15 000的比例尺称为大比例尺，110
000，125 000，150 000，1100 000的称为中比例尺，小于1100 000的称为小比例尺；
b．图式比例尺：直线比例尺和复式比例尺；
c．工具比例尺：分划板、三棱尺。
（3）．比例尺精度
a．定义：人眼正常的分辨能力，在图上辨认的长度通常认为0.1 mm，它在地上表示的水平距离Mmm1.0，称为比例尺精度。
b．意义与作用：
○1．比例尺精度与比例尺大小的关系：比例尺精度越高，比例尺就越大，利用比例尺精度，根据比例尺可以推算出测图时量距应准确到什么程度。例如，11 000地形图的比例尺精度为0.1 m，测图时量距的精度只需0.1m，小于0.1 m的距离在图上表示不出来。反之，根据图上表示实地的最短长度，可以推算测图比例尺。例如，欲表示实地最短线段长度为0.5 m，则测图比例尺不得小于15000。

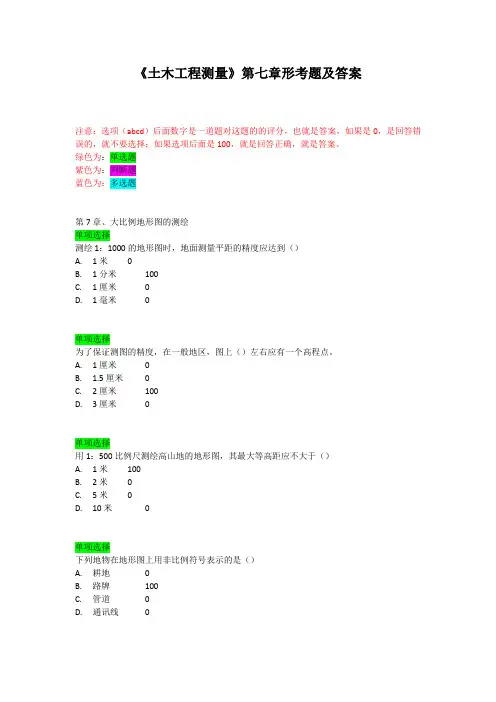

《土木工程测量》第七章形考题及答案
注意：选项（abcd）后面数字是一道题对这题的的评分，也就是答案，如果是0，是回答错误的，就不要选择；如果选项后面是100，就是回答正确，就是答案。
绿色为：单选题
紫色为：判断题
蓝色为：多选题
第7章、大比例地形图的测绘
单项选择
测绘1：1000的地形图时，地面测量平距的精度应达到（）
A. 1米 0
B. 1分米 100
C. 1厘米 0
D. 1毫米 0
单项选择
为了保证测图的精度，在一般地区，图上（）左右应有一个高程点。
A. 1厘米 0
B. 1.5厘米 0
C. 2厘米 100
D. 3厘米 0
单项选择
用1：500比例尺测绘高山地的地形图，其最大等高距应不大于（）
A. 1米 100
B. 2米 0
C. 5米 0
D. 10米 0
单项选择
下列地物在地形图上用非比例符号表示的是（）
A. 耕地 0
B. 路牌 100
C. 管道 0
D. 通讯线 0
单项选择
下列地物在地形图上用比例符号表示的是（）
A. 高压输电线 0
B. 导线点 0
C. 小路 0
D. 湖泊 100
单项选择
地形图拼接时，若发现地物偏差大于（）应补测或重测
A. 1毫米 0
B. 2毫米 100
C. 5毫米 0
D. 0.5毫米 0
单项选择
在1：500的地形图上，铁路的符号用（）表示
A. 比例符号 0
B. 非比例符号 0
C. 线状符号 100
D. 注记符号 0
单项选择
绘制坐标方格网的线粗要求小于（）
A. 0.1毫米 100
B. 0.2毫米 0
C. 0.3毫米 0
D. 0.4毫米 0
单项选择
地形图上表示的（）属于注记符号
A. 控制点 0
