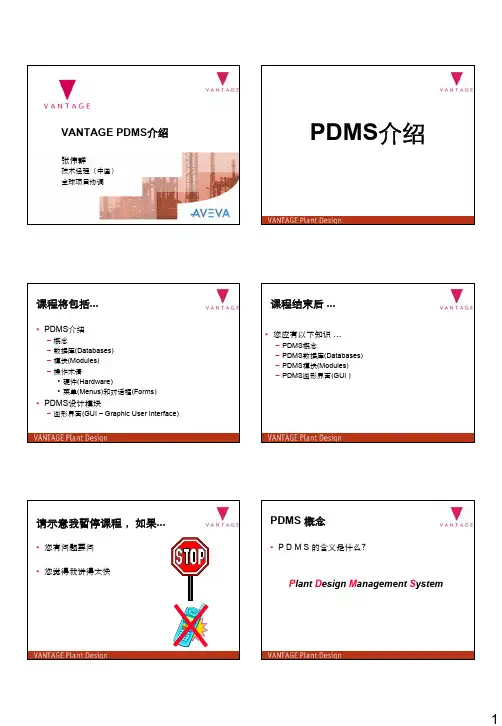

01.PDMS介绍

关于PDMS的规定和一些问题的解决方法

PDMS

2005-10-12(第一版)

管道命名规则大家一定要按项目要求严格执行～ 1. *

例如项目规定管道名为200-MDEA-1411801-5MA13-HI(10) 则在你的装置中所有的管道名的结构都必须一致。(注:虽然PDMS支持中文，但管道名/设备位号中不允许使用中文。) 2. *数据一致性检查

在此要特别强调一下PDMS的数据一致性检查的重要性。因为绝大多数的模型错误可以通过PDMS的数据一致性检查查出。所以在设计人在出图之前必须对模型进行数据一致性检查。(注:关于数据一致性检查的方法，请阅读《数据一致性检查.pdf》文件)

3. *Attachment Check (ATTA 自动检查程序)

PDMS进入Pipework…后系统会自动弹出Attachment Check程序，(程序功能:检查因模

型中添加ATTA而引起的错误)每次进入PDMS配管模型必须进行此项检查～

4. *Report Spec Break (管道等级变化报告程序)

程序位置PipeWork…,Tools,*Modify Pipe,*Report spec break

功能:检查管道名~~管道等级~~元件等级之间的关系。设计人通过报告可以检查出管道名称中的等级同管道的等级、元件的等级是否相同。如果发现等级不同设计人要进行修改，值得注意的是有一些的等级不同是有原因的，例如工艺要求、支架等级、仪表等级、特殊元件等级等。

*******************************************************

5. PDMS系统单线图的抽取方法和规定

功能:将相连的管道系统抽在一张或几张单线图中。

用途:提应力计算资料，对复杂管系的特殊要求等。

方法:参见《PDMS抽取应力分析系统图的说明.pdf》 6. 检查SITE(分区)和ZONE(模型)

PDMS基础王元AVEVA中国

2004.10.25

课程主要内容

q

Pdms

特点q主要模块(Module)

q数据库基本概念

q数据库管理器(Explorer)

q视图控制

q

显示颜色设定PDMS=VPDPlant Design Management System

VANTAGEPlant Design

PDMS

特点实体建模

q全比例三维实体建模

多专业实时协同设计

q通过网络实现多专业实时协同设计，真实的现场环境

实时三维碰撞检查

q交互设计过程中,实时三维碰撞检查

平面图

q

平面图自动标注,自动更新轴测图qIsoDraw快速生成轴测图

数据中心

q

单一的数据源，保证数据的准确性

3D

walk-through visualisationtext

reports

PDMS

Databaseengineering

drawings准确的材料统计

q快速实现准确的材料统计

独立的数据库结构

系统数据库特性数据库

元件数据库

设计数据库

二维图数据库管段数据库用户定义属性数据库q独立的数据库结构,不依赖第三方数据库开放的开发环境

qProgrammable Macro Language可编程宏语言

q与通用数据库连接

主要模块

主要模块(Module) qADMINISTRATION项目管理qPARAGON元件库,等级库维护

qDESIGN三维设计,多专业集成

–Equipment –Pipework–Structure

–Cable trays

–HVAC–Hanger&Support

qDRAFT平竖面图生成

qISODRAFT轴测图生成

数据库层次树状数据库

qPDMS数据库是专门为工厂设计系统定制的，它基于树状

结构搭建，易于理解和使用

数据库管理器

Explorer

设计模块的数据库层次(hierarchy)

q

管理层次–WORLD装置的定位点

–SITE一个分区或一个系统，一个项目中会有多个SITE

–ZONE专业划分，而不是一个物理分区

q其它主要层次

–EQUIPMENT设备

–STRUCTURE结构

1

编号： 40D08-01-2008

共 24 页

编 制 王艳艳

校 对 刘红新

审 核 张林青

项目审核 贾正伟

审 定 王金富

配管室

2008-2-26PDMS 建模操作手册 2

特殊设备基本体的构建

一、设备建模

I 利用设备模板建设备

II 参数化创建设备

III 读取宏文件生成设备

IV 搭积木创建设备 .1.

.1..

.2...

.2..

.. 3

VI 设备模块常用命令 ..5

管道建模 11

I 基本管线的创建 1..1.

II 常用的管线修改编辑命令 .1..2

错误信息类型及修改方法 22 ...4 3 设备建模

I、利用设备模板建设备:

1. 创建 Site: Create ==> Site ==> tank1（名称）

仓ij建 Zone: Create ==> Zone ==> Equipm odel

匚 IT eate Zone -Jnjxl

|N日 me ^lunsot

Purpose [unset J

Attributes .1

OK 1 Cancel|

jr 1 N

tfdJhn 1 unset

Poai IT isu ?

Kortti ▼

J |a

|EciSl ”

up ▼ |a

tfrt |111

At ..11

CK i

_ aiLcsl 1

3.创建设备模版：Create ==> Basic Equipment ,选择要创建

的设备类型，输入对应的参数值。 2 .创建设备：Utilities ==> Equipment 4

MBBEBBF" J nJ 2d

Control Templates

Create Standard Equipmenl；

Create

Of type:

Dished top and coned bottom

Flat top and coned bottom

Flanged flat top and dished bottom

实用文档

文案大全 PDMS培训教程

第一部分 基本操作

首先登陆进入PDMS，登陆界面如下：

图1 PDMS12.0登陆界面

此次练习我们选择PDMS自带的示范项目Sample，用户名为SAMPLE，密码SAMPLE（注意是大写），MDB选择SAMPLE，Module选择Design模块，即三维设计模块。进入系统后，首先看到的是Design模块的主界面：

图2 Design模块主界面

现在我们先对经常使用的菜单和工具栏，按钮认识一下：

1. 设计导航器 实用文档

文案大全

图3 设计导航器

设计导航器是设计过程中频繁使用的工具。

WORLDSITE/STABILIZERZONEZONEZONEEQUIEQUIPIPEPIPE/C1101/100-B-2CYLIDISHNOZZNBOXNCYLELBOFLANVALVBRANBRAN/100-B-2-B1/C1101-N1SUBE /STRUCTURE /EQUIPMENT /PIPES

图4 一个工厂（单元）的数据库层次结构

WORLD—建立数据库时，自动生成一个WORLD。在导航器中只能看到一个WORLD。

SITE—可以是整个工厂，也可以是一个单元，一个项目。在一个PDMS项目中可以有多个SITE。

ZONE—它不是一个物理分区，而是同类元件的集合，可以当作一个逻辑组。例如PIPE ZONE，实用文档

文案大全 EQUIPMENT ZONE，STRUCTURES ZONE。

EQUIPMENT，STRUCTURES，PIPES—指定了类型和名字，这一级下面才是你在图形屏幕中能实际看到的实体。

PRIMITIVE—组成模型的基本体，包括box，cylinder，dish等。

2. 视图控制工具栏

图5 视图控制工具栏

3. History工具栏

图6 History工具栏

History工具栏主要用来显示当前元素(CE)，CE是PDMS里一个非常重要的概念，很多操作都是针对当前元素（CE）的，请大家要牢记！所谓的CE=current element表示当前元素，当前元素可以是一个元素（如一个弯头或一个法兰），也可以是元素的集合（如一根管线，一个设备）。
