得实打印机设置

通过【开始】菜单 【设置】 【打印机和传真】 进入下图所示

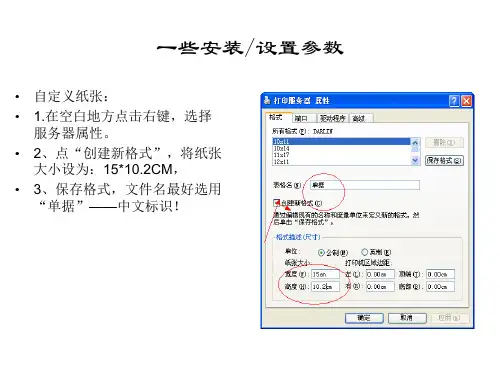

空白处 右键 进入 【服务器属性】

分别在 药房 收费处 护士站的 电脑上完成以下 打印机的 纸张大小设置！

药房电脑设置处方打印

护士站电脑设置 配药单纸张

收费处电脑设置 收费凭据纸张大小

最后是 三处电脑都要进行的设置

右键点击打印机选择 【属性】

设置 手动进纸额度纸张来源

在进入 打印首选项 设置 打印机首选的 纸张格式

如此设置 可是 实现 三个科室不同的打印纸张

备注：处方打印纸张 使用 13*18的 纸张

收费凭据使用 241-2 三等分纸张

护理站 使用 A4 竖着对折一分二的纸张

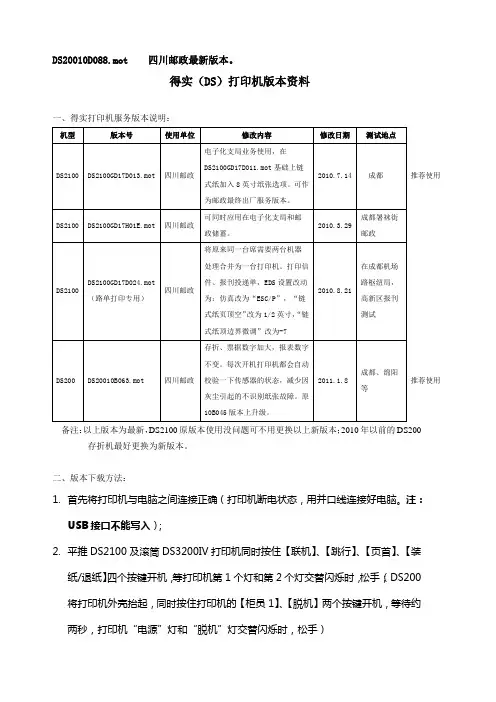

DS20010D088.mot 四川邮政最新版本。

得实（DS）打印机版本资料

一、得实打印机服务版本说明：

机型 版本号 使用单位 修改内容 修改日期 测试地点

DS2100 DS2100GD17D013.mot 四川邮政 电子化支局业务使用，在DS2100GD17D011.mot基础上链式纸加入8英寸纸张选项。可作为邮政最终出厂服务版本。 2010.7.14 成都 推荐使用

DS2100 DS2100GD17H01E.mot 四川邮政 可同时应用在电子化支局和邮政储蓄。 2010.3.29 成都暑袜街邮政

DS2100 DS2100GD17D024.mot

（路单打印专用） 四川邮政 将原来同一台席需要两台机器处理合并为一台打印机。打印信件、报刊投递单，EDS设置改动为：仿真改为“ESC/P”，“链式纸页顶空”改为1/2英寸，“链式纸顶边界微调”改为-7 2010.8.21 在成都机场路枢纽局，高新区报刊测试

DS200 DS20010B063.mot 四川邮政 存折、票据数字加大，报表数字不变。每次开机打印机都会自动校验一下传感器的状态，减少因灰尘引起的不识别纸张故障。原10B045版本上升级。 2011.1.8 成都、绵阳等 推荐使用

备注：以上版本为最新，DS2100原版本使用没问题可不用更换以上新版本；2010年以前的DS200存折机最好更换为新版本。

二、版本下载方法：

1. 首先将打印机与电脑之间连接正确（打印机断电状态，用并口线连接好电脑。注：USB接口不能写入）；

2. 平推DS2100及滚筒DS3200IV打印机同时按住【联机】、【跳行】、【页首】、【装纸/退纸】四个按键开机，等打印机第1个灯和第2个灯交替闪烁时，松手；（DS200将打印机外壳抬起，同时按住打印机的【柜员1】、【脱机】两个按键开机，等待约两秒，打印机“电源”灯和“脱机”灯交替闪烁时，松手）

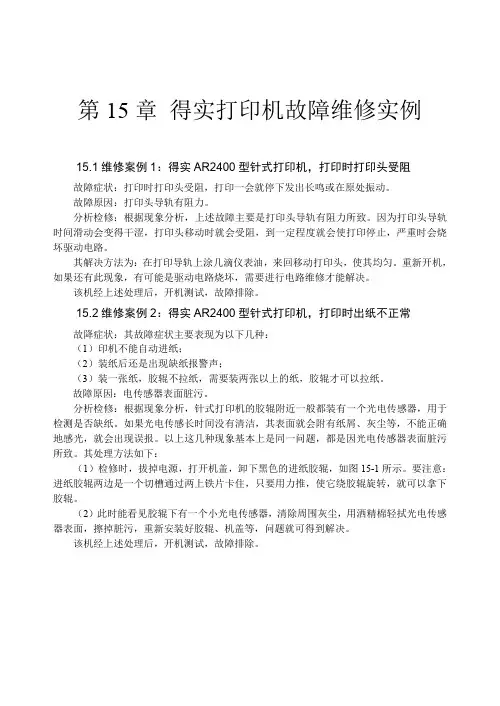

第15章 得实打印机故障维修实例

15.1维修案例1：得实AR2400型针式打印机，打印时打印头受阻

故障症状：打印时打印头受阻，打印一会就停下发出长鸣或在原处振动。

故障原因：打印头导轨有阻力。

分析检修：根据现象分析，上述故障主要是打印头导轨有阻力所致。因为打印头导轨

时间滑动会变得干涩，打印头移动时就会受阻，到一定程度就会使打印停止，严重时会烧

坏驱动电路。

其解决方法为：在打印导轨上涂几滴仪表油，来回移动打印头，使其均匀。重新开机，

如果还有此现象，有可能是驱动电路烧坏，需要进行电路维修才能解决。

该机经上述处理后，开机测试，故障排除。

15.2维修案例2：得实AR2400型针式打印机，打印时出纸不正常

故降症状：其故障症状主要表现为以下几种：

（1）印机不能自动进纸；

（2）装纸后还是出现缺纸报警声；

（3）装一张纸，胶辊不拉纸，需要装两张以上的纸，胶辊才可以拉纸。

故障原因：电传感器表面脏污。

分析检修：根据现象分析，针式打印机的胶辊附近一般都装有一个光电传感器，用于

检测是否缺纸。如果光电传感长时间没有清洁，其表面就会附有纸屑、灰尘等，不能正确

地感光，就会出现误报。以上这几种现象基本上是同一问题，都是因光电传感器表面脏污

所致。其处理方法如下：

（1）检修时，拔掉电源，打开机盖，卸下黑色的进纸胶辊，如图15-1所示。要注意：

进纸胶辊两边是一个切槽通过两上铁片卡住，只要用力推，使它绕胶辊旋转，就可以拿下

胶辊。

（2）此时能看见胶辊下有一个小光电传感器，清除周围灰尘，用洒精棉轻拭光电传感

器表面，擦掉脏污，重新安装好胶辊、机盖等，问题就可得到解决。

该机经上述处理后，开机测试，故障排除。

图15-1 进纸胶辊

15.3维修案例3：得实AR2400型针式打印机，打印件一半清晰一半模糊

故障症状：打印时字迹一半清晰另一半模糊。

故障原因：打印头导轨与打印辊不平行。

分析检修：根据现象分析，该故障主要是打印头导轨与打印辊不平行，导致两者距离

第15章 得实打印机故障维修实例

15.1维修案例1：得实AR2400型针式打印机，打印时打印头受阻

故障症状：打印时打印头受阻，打印一会就停下发出长鸣或在原处振动。

故障原因：打印头导轨有阻力。

分析检修：根据现象分析，上述故障主要是打印头导轨有阻力所致。因为打印头导轨

时间滑动会变得干涩，打印头移动时就会受阻，到一定程度就会使打印停止，严重时会烧

坏驱动电路。

其解决方法为：在打印导轨上涂几滴仪表油，来回移动打印头，使其均匀。重新开机，

如果还有此现象，有可能是驱动电路烧坏，需要进行电路维修才能解决。

该机经上述处理后，开机测试，故障排除。

15.2维修案例2：得实AR2400型针式打印机，打印时出纸不正常

故降症状：其故障症状主要表现为以下几种：

（1）印机不能自动进纸；

（2）装纸后还是出现缺纸报警声；

（3）装一张纸，胶辊不拉纸，需要装两张以上的纸，胶辊才可以拉纸。

故障原因：电传感器表面脏污。

分析检修：根据现象分析，针式打印机的胶辊附近一般都装有一个光电传感器，用于

检测是否缺纸。如果光电传感长时间没有清洁，其表面就会附有纸屑、灰尘等，不能正确

地感光，就会出现误报。以上这几种现象基本上是同一问题，都是因光电传感器表面脏污

所致。其处理方法如下：

（1）检修时，拔掉电源，打开机盖，卸下黑色的进纸胶辊，如图15-1所示。要注意：

进纸胶辊两边是一个切槽通过两上铁片卡住，只要用力推，使它绕胶辊旋转，就可以拿下

胶辊。

（2）此时能看见胶辊下有一个小光电传感器，清除周围灰尘，用洒精棉轻拭光电传感

器表面，擦掉脏污，重新安装好胶辊、机盖等，问题就可得到解决。

该机经上述处理后，开机测试，故障排除。

图15-1 进纸胶辊

15.3维修案例3：得实AR2400型针式打印机，打印件一半清晰一半模糊

故障症状：打印时字迹一半清晰另一半模糊。

故障原因：打印头导轨与打印辊不平行。

分析检修：根据现象分析，该故障主要是打印头导轨与打印辊不平行，导致两者距离
