真空吸盘的应用以及异形薄板零件工装设计

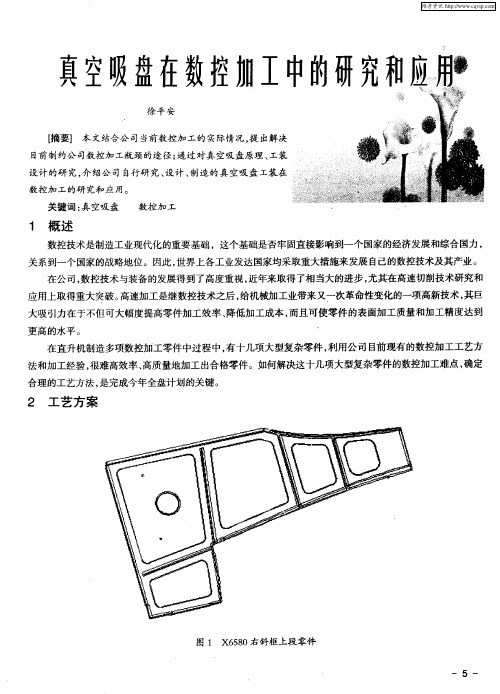

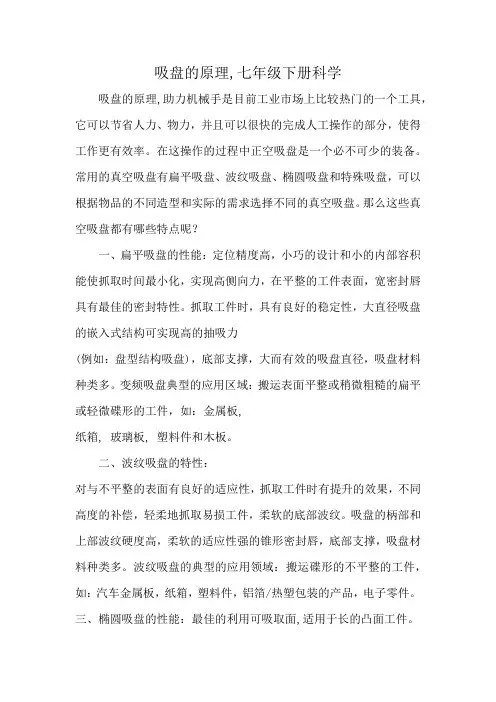

吸盘的原理,七年级下册科学吸盘的原理,助力机械手是目前工业市场上比较热门的一个工具，它可以节省人力、物力，并且可以很快的完成人工操作的部分，使得工作更有效率。

在这操作的过程中正空吸盘是一个必不可少的装备。

常用的真空吸盘有扁平吸盘、波纹吸盘、椭圆吸盘和特殊吸盘，可以根据物品的不同造型和实际的需求选择不同的真空吸盘。

那么这些真空吸盘都有哪些特点呢？一、扁平吸盘的性能：定位精度高，小巧的设计和小的内部容积能使抓取时间最小化，实现高侧向力，在平整的工件表面，宽密封唇具有最佳的密封特性。

抓取工件时，具有良好的稳定性，大直径吸盘的嵌入式结构可实现高的抽吸力(例如：盘型结构吸盘)，底部支撑，大而有效的吸盘直径，吸盘材料种类多。

变频吸盘典型的应用区域：搬运表面平整或稍微粗糙的扁平或轻微碟形的工件，如：金属板,纸箱, 玻璃板, 塑料件和木板。

二、波纹吸盘的特性：对与不平整的表面有良好的适应性，抓取工件时有提升的效果，不同高度的补偿，轻柔地抓取易损工件，柔软的底部波纹。

吸盘的柄部和上部波纹硬度高，柔软的适应性强的锥形密封唇，底部支撑，吸盘材料种类多。

波纹吸盘的典型的应用领域：搬运碟形的不平整的工件，如：汽车金属板，纸箱，塑料件，铝箔/热塑包装的产品，电子零件。

三、椭圆吸盘的性能：最佳的利用可吸取面,适用于长的凸面工件。

硬度增强的真空吸盘，尺寸小吸力大，像扁平和波纹吸盘一样通用，多样的吸盘材料，嵌入式结构有高的抓取力（盘型吸盘）。

椭圆吸盘的典型的应用区域:搬运狭长而且抓取面很小的工件，如管件，几何形工件，木条，窗架，纸箱，锡箔/热塑包装产品。

四、特殊吸盘：像普通吸盘一样具有普遍性，吸盘材料和形状的特殊性使其可用于特定应用区域/企业；特殊吸盘的典型的应用区域：搬运特殊性能的工件，如易碎的、多孔的、易变形的表面结构。

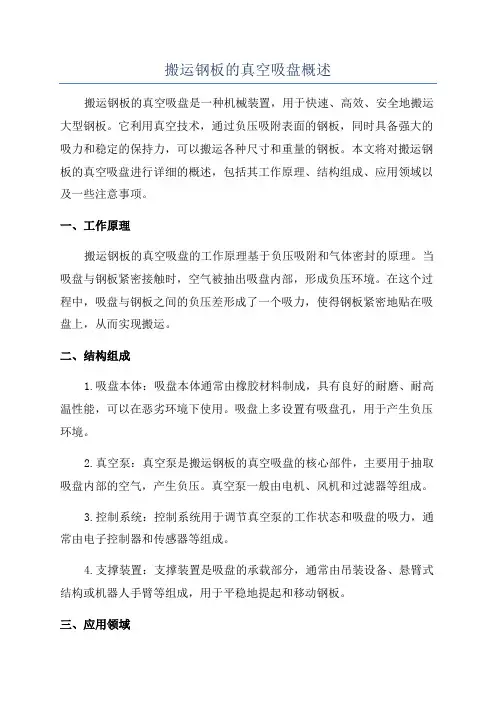

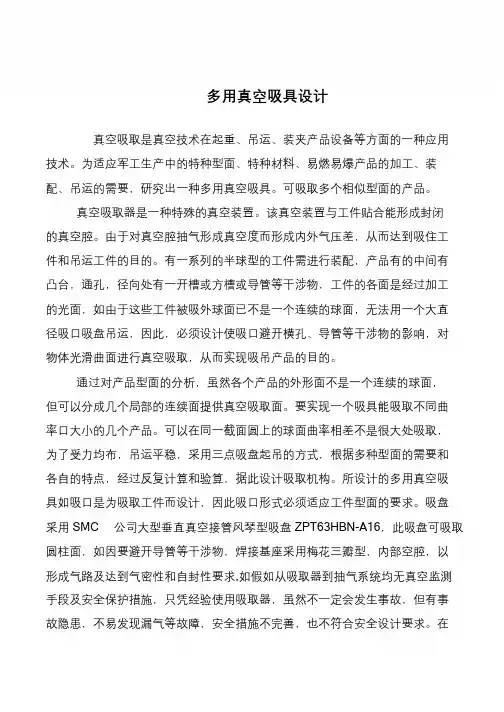

搬运钢板的真空吸盘概述搬运钢板的真空吸盘是一种机械装置，用于快速、高效、安全地搬运大型钢板。

它利用真空技术，通过负压吸附表面的钢板，同时具备强大的吸力和稳定的保持力，可以搬运各种尺寸和重量的钢板。

本文将对搬运钢板的真空吸盘进行详细的概述，包括其工作原理、结构组成、应用领域以及一些注意事项。

一、工作原理搬运钢板的真空吸盘的工作原理基于负压吸附和气体密封的原理。

当吸盘与钢板紧密接触时，空气被抽出吸盘内部，形成负压环境。

在这个过程中，吸盘与钢板之间的负压差形成了一个吸力，使得钢板紧密地贴在吸盘上，从而实现搬运。

二、结构组成1.吸盘本体：吸盘本体通常由橡胶材料制成，具有良好的耐磨、耐高温性能，可以在恶劣环境下使用。

吸盘上多设置有吸盘孔，用于产生负压环境。

2.真空泵：真空泵是搬运钢板的真空吸盘的核心部件，主要用于抽取吸盘内部的空气，产生负压。

真空泵一般由电机、风机和过滤器等组成。

3.控制系统：控制系统用于调节真空泵的工作状态和吸盘的吸力，通常由电子控制器和传感器等组成。

4.支撑装置：支撑装置是吸盘的承载部分，通常由吊装设备、悬臂式结构或机器人手臂等组成，用于平稳地提起和移动钢板。

三、应用领域搬运钢板的真空吸盘广泛应用于钢铁、建筑、船舶、汽车制造、机械加工等行业。

主要用于搬运和移动不同规格和重量的钢板，例如钢板切割、焊接、装配等环节。

真空吸盘可以快速吸附和释放钢板，提高搬运效率，减少人工劳动强度，同时保证了操作的安全性。

四、注意事项在使用搬运钢板的真空吸盘时1.定期检查和维护真空泵和吸盘，确保其正常工作。

检查吸盘孔是否堵塞、吸盘表面是否磨损严重等，并定期更换损坏的部件。

2.注意吸盘与钢板之间的接触情况，确保吸力的充分传递和保持。

不良的接触会导致吸力减弱，影响搬运效果。

3.在吊装和移动过程中，要确保钢板与周围的环境没有碰撞，以免损坏吸盘或钢板。

4.注意吸盘的使用环境，避免在高温、潮湿、腐蚀性、粘性等特殊环境下使用，以免影响吸盘的正常工作。

真空吸盘的应用的气动原理图1. 概述真空吸盘是一种常见的气动执行元件，广泛应用于工业自动化领域。

本文将详细介绍真空吸盘的气动原理图及其应用。

2. 气动原理图真空吸盘的气动原理图如下：•气源–压缩空气源：提供气源供应，通常是通过空气压缩机提供稳定的压力。

•气控装置–气压调节阀：调节气源压力，使其适应吸盘的工作需要。

–排气阀：控制气源的通断，实现吸盘的吸附和释放。

•真空吸盘–吸盘本体：使用高强度材料制成，具有一定的耐磨和耐蚀性。

–封闭腔体：与工件接触的一侧封闭，接通真空管路。

–真空接口：连接真空管路，通过与气控装置的排气阀控制吸附和释放。

•控制电磁阀：与气控装置配合使用，控制气源的通断。

•真空管路：将气源与真空吸盘连接，通过控制气压实现吸附和释放的控制。

3. 真空吸盘的应用真空吸盘具有以下几个典型的应用领域：3.1 自动化生产线真空吸盘在自动化生产线上广泛应用，主要用于以下方面： - 零件抓取：通过吸附物体表面形成负压，实现对零件的抓取和装配。

- 物料输送：通过吸附容器表面，实现物料的输送和定位，提高生产效率。

- 产品包装：利用真空吸盘固定产品，使得包装过程更加稳定和高效。

3.2 机器人技术真空吸盘在机器人技术中具有重要的应用： - 机器人抓取：通过吸盘对材料进行抓取和搬运，实现机器人的自动化操作。

- 精确定位：利用真空吸盘对工件进行定位，保证机器人操作的准确性和稳定性。

- 产品组装：利用真空吸盘将产品的各个零件进行组装，提高生产效率。

3.3 汽车制造真空吸盘在汽车制造领域中有以下应用： - 车顶安装：利用真空吸盘对车顶进行固定和安装，提高生产效率。

- 汽车内饰组装：通过真空吸盘对汽车内饰零件进行装配，提高装配质量和效率。

- 喷漆工艺：真空吸盘用于固定汽车外壳，使其在喷漆过程中稳定不移动。

3.4 电子制造真空吸盘在电子制造行业中有很多应用： - 芯片组装：通过真空吸盘对微小的芯片进行抓取和定位，提高组装效率和成功率。

真空元件真空发生器真空吸盘的应用随着客户对汽车产品质量要求的进一步提高，汽车企业自动化技术应用的程度将越来越高，汽车企业自动化的普及将提高设备的生产效率，进一步降低单件产品的生产成本。

与此同时，真空技术在汽车生产企业的应用也将越来越广泛，真空技术将更稳定、快速、便于监控维护。

在汽车车身制造的四大工艺--冲压、焊装、涂装、总装中，真空系统在冲压车间的应用最多，随着生产节拍的不断加快，最新的真空技术如何能满足冲压工艺不断严格的要求，保证在正确的时间将物料搬运到恰当的工位呢?在汽车车身制造的4大工艺-冲压、焊装、涂装、总装中，以冲压车间对真空系统的应用最多。

在冲压车间，主要是利用真空发生器产生真空，通过真空吸盘吸住工件，配合输送装置(机械手、快速送料装置等)在自动上下料等场合进行工位之间的搬运。

目前，真空系统主要包括:真空吸盘、真空发生器、控制阀、连接部件、安装部件等元器件，其中最关键的是真空吸盘和真空发生器。

真空吸盘真空吸盘是自动化系统中直接与工件接触的部件，也是最关键的部件。

随着汽车行业的不断发展，对生产效率要求不断提高，输送装置的速度也越来越快，同时进行冲压的钢板上会提前进行清洗、涂油，这样就要求真空吸盘必须能够承受很强的横向力，防止在搬运的过程中相对于吸取的工件产生滑移，保证工件送到下一工位时能够位置准确，不产生废件。

正是基于这样的需求，SHIAN公司开发出了汽车行业专用TWSA品牌吸盘。

SHI 汽车行业专用吸盘面积达并带有内部支撑，对汽车生产时常用的铝材或薄板不会造成变形，并且需抽真空的体积更小。

此外，专用吸盘特殊设计的内部构造，使其用于搞横向力时不受影响，适用于油性表面及各种很强的动态搬运。

真空发生器冲压线每天24小时，分三班运作，每班需要更换新夹具两到三次。

如果机器人上的真空夹具出现不可察觉的损坏，比如系统中产生漏真空。

那么，随着漏真空的增大，冲压件将无法搬运，造成损害。

有时甚至会使某个子系统崩溃，导致整个冲压线生产停滞，造成极大的经济损失。

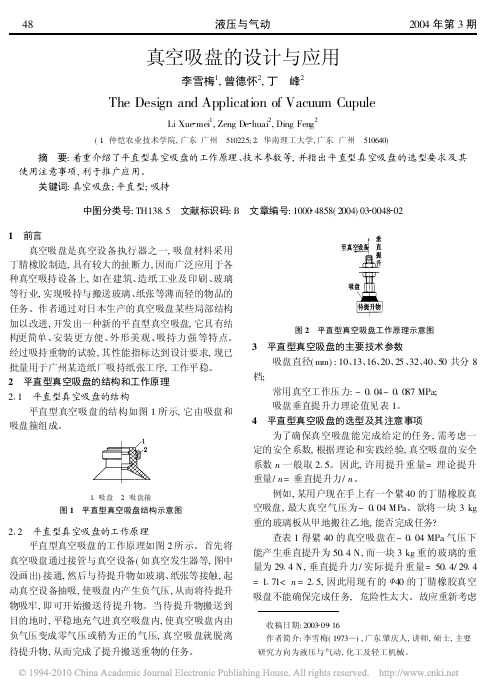

真空吸盘的设计及应用真空吸盘是一种利用负压原理来吸附物体的装置，其设计与应用非常广泛。

下面我将从真空吸盘的原理、设计要点以及应用领域等方面进行详细介绍。

一、真空吸盘的原理真空吸盘的工作原理主要是利用负压吸附物体。

当真空泵将容器内的气体排除后，容器内的压力降低，形成负压。

此时将真空吸盘贴于物体表面，通过负压吸附物体，使吸盘与物体之间产生密封，从而使物体被固定在吸盘上。

二、真空吸盘的设计要点1. 吸盘尺寸：吸盘的尺寸需要根据被吸物体的大小进行合理设计。

如果吸盘太大，对于小型物体会缺乏灵活性，反之如果吸盘太小，对于大型物体可能无法完成吸附。

因此，在设计吸盘尺寸时，需要综合考虑被吸物体的大小和形状。

2. 材质选择：吸盘通常由橡胶、硅胶等柔软材料制成，具有良好的密封性和耐磨性。

在特殊场合，如高温、化学腐蚀等环境下使用，可以选择耐高温或耐酸碱的特殊材质来制作吸盘。

3. 吸盘形状：吸盘的形状可以根据需求进行设计。

常见的吸盘形状有圆形、方形、椭圆形等。

圆形吸盘适用于平整的物体表面，而方形或椭圆形吸盘适用于不规则形状的物体。

4. 吸力调节：真空吸盘的吸力大小通常可以通过调整真空泵的负压大小来实现。

根据被吸物体的重量和吸附要求，可以适当调整吸力大小，以确保吸盘能够牢固地吸附物体。

三、真空吸盘的应用领域真空吸盘广泛应用于工业生产中的自动化生产线和机器人系统中。

主要应用领域包括：1. 自动化机械加工：在各种自动化机械加工中，真空吸盘能够稳固地吸附物体，提高生产效率。

例如，吸附金属板材、玻璃、陶瓷等物体，进行剪切、磨削、打磨等加工操作。

2. 包装与搬运：在包装行业，真空吸盘可以用于抓取和搬运各种形状和重量的物体，如纸箱、瓶罐等。

通过吸盘的稳定吸附作用，可以确保被搬运物体的安全性和稳定性。

3. 电子产品制造：在电子产品制造过程中，真空吸盘广泛应用于印刷电路板（PCB）的搬运和组装工作。

通过吸附PCB，可以提高组装的自动化程度和效率，同时避免对PCB的损坏。

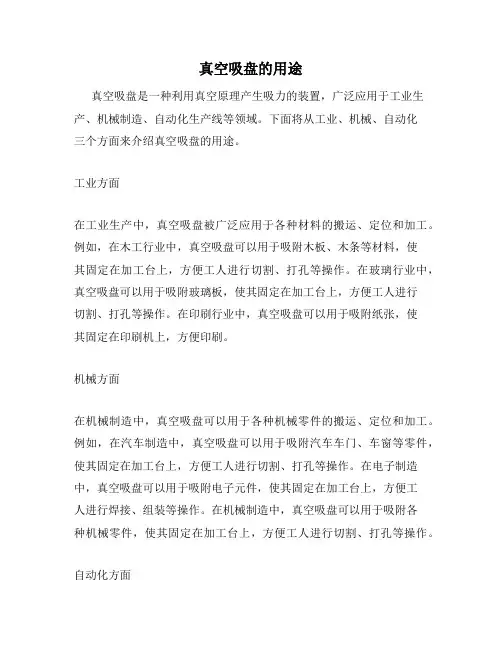

真空吸盘的用途真空吸盘是一种利用真空原理产生吸力的装置，广泛应用于工业生产、机械制造、自动化生产线等领域。

下面将从工业、机械、自动化三个方面来介绍真空吸盘的用途。

工业方面在工业生产中，真空吸盘被广泛应用于各种材料的搬运、定位和加工。

例如，在木工行业中，真空吸盘可以用于吸附木板、木条等材料，使其固定在加工台上，方便工人进行切割、打孔等操作。

在玻璃行业中，真空吸盘可以用于吸附玻璃板，使其固定在加工台上，方便工人进行切割、打孔等操作。

在印刷行业中，真空吸盘可以用于吸附纸张，使其固定在印刷机上，方便印刷。

机械方面在机械制造中，真空吸盘可以用于各种机械零件的搬运、定位和加工。

例如，在汽车制造中，真空吸盘可以用于吸附汽车车门、车窗等零件，使其固定在加工台上，方便工人进行切割、打孔等操作。

在电子制造中，真空吸盘可以用于吸附电子元件，使其固定在加工台上，方便工人进行焊接、组装等操作。

在机械制造中，真空吸盘可以用于吸附各种机械零件，使其固定在加工台上，方便工人进行切割、打孔等操作。

自动化方面在自动化生产线中，真空吸盘可以用于各种产品的搬运、定位和加工。

例如，在食品加工行业中，真空吸盘可以用于吸附食品包装袋，使其固定在自动化生产线上，方便机器进行封口、包装等操作。

在医药制造中，真空吸盘可以用于吸附药品瓶、药品盒等产品，使其固定在自动化生产线上，方便机器进行灌装、包装等操作。

在电子制造中，真空吸盘可以用于吸附电子产品，使其固定在自动化生产线上，方便机器进行组装、测试等操作。

总结真空吸盘是一种非常实用的装置，广泛应用于工业生产、机械制造、自动化生产线等领域。

它可以用于各种材料、零件、产品的搬运、定位和加工，大大提高了生产效率和产品质量。

幕墙施工中运用到的真空吸盘的介绍在幕墙施工中，真空吸盘是不可或缺的工具。

真空吸盘是一种利用气压差原理，通过泵将气体抽出，使吸盘与工件产生负压力，从而达到吸附工件的目的。

在幕墙施工中，真空吸盘应用广泛，主要用于安装玻璃幕墙、铝板幕墙等大型构件。

一、真空吸盘的分类真空吸盘按吸盘形状可分为圆形吸盘、方形吸盘、长条形吸盘等；按吸盘材质可分为橡胶吸盘、硅胶吸盘、尼龙吸盘等；按吸盘大小可分为小型吸盘、中型吸盘、大型吸盘等。

二、真空吸盘的优点1.吸附力强：真空吸盘采用负压原理，吸力可达几十公斤，能够吸附住大型构件，不易掉落。

2.操作简单：真空吸盘操作简单，只需按下吸盘开关，即可实现吸附和释放。

3.安全可靠：真空吸盘采用高强度材料制造，能够承受较大的力量，保证施工安全。

4.适用范围广：真空吸盘适用于各种形状的构件，能够满足不同需求。

三、真空吸盘在幕墙施工中的应用1.玻璃幕墙安装：在玻璃幕墙的安装过程中，需要用到真空吸盘。

将吸盘固定在玻璃上，然后通过泵将气体抽出，产生负压力，将玻璃吸附在吸盘上，从而实现安装。

2.铝板幕墙安装：在铝板幕墙的安装过程中，也需要用到真空吸盘。

将吸盘固定在铝板上，然后通过泵将气体抽出，产生负压力，将铝板吸附在吸盘上，从而实现安装。

3.幕墙清洗：在幕墙清洗过程中，也可以使用真空吸盘。

将吸盘固定在清洗器具上，然后通过泵将气体抽出，产生负压力，将清洗器具吸附在吸盘上，从而实现清洗。

四、真空吸盘的注意事项1.选择合适的吸盘：在选择吸盘时，需要根据实际需求选择合适的吸盘型号和材质。

2.检查吸盘状态：在使用吸盘前，需要检查吸盘表面是否平整，是否有磨损、裂纹等情况，以确保吸盘状态良好。

3.注意吸盘固定：在使用吸盘时，需要确保吸盘固定牢固，以免在使用过程中掉落。

4.避免过度使用：在使用吸盘时，需要避免过度使用，以免影响吸盘寿命。

五、结语真空吸盘在幕墙施工中的应用十分广泛，能够提高施工效率，保证施工安全。
