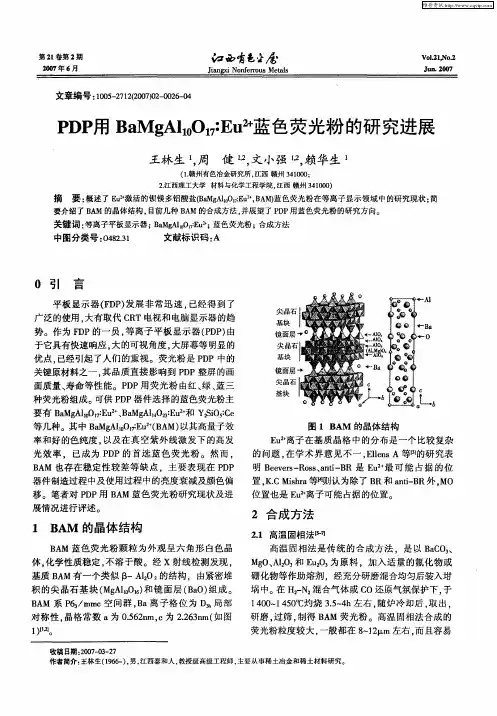

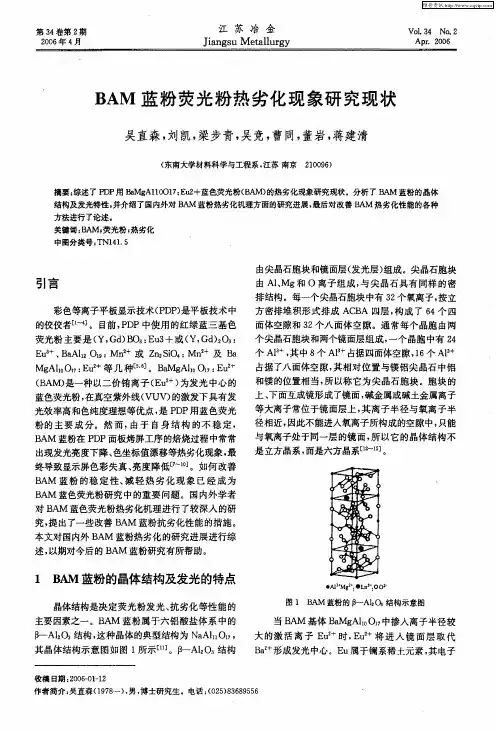

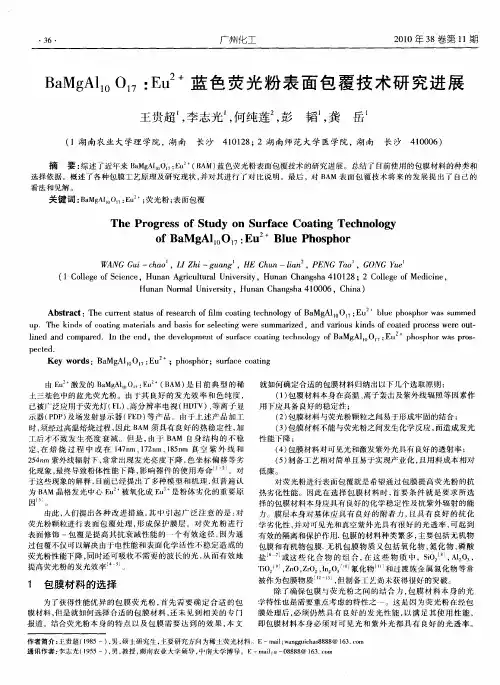

不同形貌BAM蓝色荧光粉制备研究进展

PDP 用BaMgAl 10O 17:Eu 2+荧光粉层烧结工艺的研究及优化*梁超，蒋建清，董岩，胡宪正，张超，吴直森（东南大学材料科学与工程系，江苏南京210096）*基金项目：江苏省高技术项目资助，（BG2001005），江苏省科技招标项目资助（BG2002024）收稿日期：2004-0-02通讯作者：蒋建清作者简介：梁超（1975－），男，江苏南京人，在读博士，主要从事PDP 用荧光粉的研制及后处理技术的研究。

E-mai l:zjliangc@,Tel:025-*******摘要：系统研究了烧结温度、保温时间以及粘结剂的种类对荧光粉热劣化程度的影响。

研究结果表明，当烧结温度高于450℃时，荧光粉开始发生热劣化，且随着温度升高。

劣化加剧。

在550℃时，荧光粉相对亮度下降30%，色坐标下降26%。

而荧光粉浆料烧结后，其亮度的下降趋势较原粉进一步加强，尤其当采用较低的烧结温度时(450℃，480℃)，有机粘结剂的分解完全与否是造成荧光粉亮度下降的主要因素。

而当烧结温度进一步提高后(550℃)，此时烧结温度又成为导致荧光粉劣化的主导因素。

此外，根据乙基纤维素的降解特性，对荧光粉浆料的烧结工艺进行了优化。

结果表明，只要将浆料加热至480℃，就可以基本保证有机物的分解趋于饱和，从而可以有效降低烧结工序对荧光粉的不利影响。

关键词：BAM 蓝粉；热劣化；有机粘结剂；烧结工艺中图分类号：O482.31文献标识码：A文章编号：1001-9731（2004）增刊-0471-041引言等离子显示器（PDP ）由于其具有屏幕大、厚度薄、视角宽（超过160°）、图象无畸变、重量轻、功耗低等诸多优点，已被显示界公认为是高清晰度电视（HDTV ）和壁挂电视的首选产品。

目前PDP 用BaMgAl 10O 17:Eu 2+荧光粉（BAM ）存在着较为严重的热劣化问题[1~4]，即荧光粉浆料在经历了500℃以上的烧结后，会发生亮度下降以及色坐标漂移。

荧光粉研究报告范文荧光粉是一种能够发出明亮荧光的物质，常用于制作荧光笔、荧光灯、荧光油墨等产品。

本文将对荧光粉的研究进行报告，并介绍其制备方法、性质以及应用领域。

一、荧光粉的制备方法目前，制备荧光粉的方法主要有物理法和化学法两种。

物理法制备荧光粉的过程主要是通过分光镜仪或荧光光度计对物质进行分析和筛选，选择具有荧光性质的物质作为荧光粉的原料。

然后，将这些原料经过机械研磨和粉碎处理，使其颗粒细小并达到一定的均匀度。

最后，通过烧结或其他方法进行固化，得到荧光粉。

化学法制备荧光粉的过程主要是通过合成荧光化合物来制备荧光粉。

首先，选择适合的化合物进行反应，生成荧光物质。

然后，经过结晶、过滤、干燥等工艺步骤对产物进行纯化处理。

最后，形成粉末状的荧光粉。

二、荧光粉的性质荧光粉具有以下主要性质：1.荧光性：荧光粉在外界光的激发下能够产生荧光，并发出其中一种颜色的光。

2.稳定性：荧光粉在一定的温度和湿度下能够保持其荧光性能不变。

3.耐光性：荧光粉能够抵抗紫外线的辐射和光照，不易褪色。

4.色彩稳定性：荧光粉的颜色比较稳定,不会受到温度变化和光照影响而改变颜色。

5.易分散性：荧光粉具有较好的分散性，能够均匀地分散在其他基材中。

三、荧光粉的应用领域由于荧光粉具有明亮且鲜艳的颜色，以及稳定的荧光性能，因此在许多领域都有重要的应用。

1.文具制造：荧光笔是最常见的应用之一、荧光粉被加入到荧光笔的油墨中，使得文字或图案在光线下更加醒目。

2.照明工业：荧光灯是利用荧光粉来发光的光源。

荧光粉被涂覆在荧光灯管的内壁上，当电流通过时激发荧光粉发出荧光。

3.汽车行业：荧光粉常用于制作车漆。

荧光粉能够在夜晚或昏暗环境下发出明亮的荧光，提高车辆的可见性和安全性。

4.涂料工业：荧光粉能够添加到涂料中，使得涂层表面具有明亮的色彩。

5.安全标识：荧光粉被应用于安全标识，如消防标志、交通标志等。

荧光粉的明亮颜色提高了标识的可见性，增强了人们对安全的警觉性。

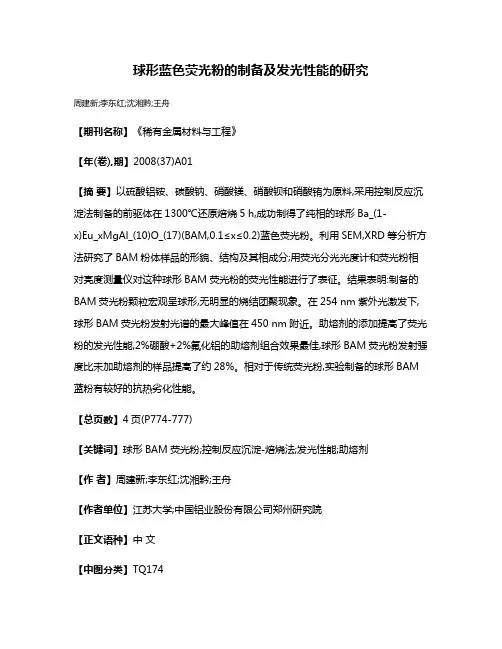

球形蓝色荧光粉的制备及发光性能的研究周建新;李东红;沈湘黔;王舟【期刊名称】《稀有金属材料与工程》【年(卷),期】2008(37)A01【摘要】以硫酸铝铵、碳酸钠、硝酸镁、硝酸钡和硝酸铕为原料,采用控制反应沉淀法制备的前驱体在1300℃还原焙烧5 h,成功制得了纯相的球形Ba_(1-x)Eu_xMgAl_(10)O_(17)(BAM,0.1≤x≤0.2)蓝色荧光粉。

利用SEM,XRD等分析方法研究了BAM粉体样品的形貌、结构及其相成分;用荧光分光光度计和荧光粉相对亮度测量仪对这种球形BAM荧光粉的荧光性能进行了表征。

结果表明:制备的BAM荧光粉颗粒宏观呈球形,无明显的烧结团聚现象。

在254 nm紫外光激发下,球形BAM荧光粉发射光谱的最大峰值在450 nm附近。

助熔剂的添加提高了荧光粉的发光性能,2%硼酸+2%氟化铝的助熔剂组合效果最佳,球形BAM荧光粉发射强度比未加助熔剂的样品提高了约28%。

相对于传统荧光粉,实验制备的球形BAM 蓝粉有较好的抗热劣化性能。

【总页数】4页(P774-777)【关键词】球形BAM荧光粉;控制反应沉淀-焙烧法;发光性能;助熔剂【作者】周建新;李东红;沈湘黔;王舟【作者单位】江苏大学;中国铝业股份有限公司郑州研究院【正文语种】中文【中图分类】TQ174【相关文献】1.蓝色荧光粉NaBa0.98PO4:Eu2+0.02的制备和发光性能研究 [J], 张继忠;凌睿;谢鹏2.PDP用蓝色荧光粉SrMgAl10O17∶Eu2+的制备与发光性能研究 [J], 敬小龙;朱达川;韩涛;彭玲玲;赵聪3.白光LED用Sr3（PO4）2∶Eu2＋蓝色荧光粉的制备及发光性能研究 [J], 魏健;沈常宇;孙玉环;张宏;王乐;李晨霞4.蓝色荧光粉Y2GeO5:Bi3+,Tm3+的制备及其发光性能研究 [J], 戚世梅;林英;刘军;赵文玉;晁艳雯5.白光 LED 用蓝色荧光粉 NaLaMgWO6：xTm3＋的制备与发光性能的研究 [J], 宁青菊;李向龙;乔畅君;张世英;胡昌志;刘波因版权原因，仅展示原文概要，查看原文内容请购买。

专利名称：一种碳包覆的BAM：Eu蓝色荧光粉及其制备方法专利类型：发明专利
发明人：尹良君,董俊韬,简贤,张晨贵,陈国璋,王超,栾春红
申请号：CN201410608399.1
申请日：20141031
公开号：CN104388078A
公开日：
20150304
专利内容由知识产权出版社提供
摘要：本发明提出了一种碳包覆的BAM：Eu蓝色荧光粉及其制备方法，属于稀土发光材料技术领域。

本发明采用在高温环境下通入甲烷制备得到碳包覆的BAM：Eu荧光粉，然后将包覆后的荧光粉进行高温热处理，提高荧光粉的结晶度，从而进一步提高了碳包覆的BAM：Eu荧光粉的发光强度，包覆后的荧光粉也有良好的热稳定性，且本发明工艺简单，易操作，重复性好，易于大规模生产。

申请人：电子科技大学
地址：611731 四川省成都市高新区(西区)西源大道2006号
国籍：CN
代理机构：电子科技大学专利中心
代理人：李明光
更多信息请下载全文后查看。

LED硼酸盐蓝青色荧光粉的制备及性能优化探究专业品质权威编制人：______________审核人：______________审批人：______________编制单位：____________编制时间：____________序言下载提示：该文档是本团队精心编制而成，期望大家下载或复制使用后，能够解决实际问题。

文档全文可编辑，以便您下载后可定制修改，请依据实际需要进行调整和使用，感谢!同时，本团队为大家提供各种类型的经典资料，如办公资料、职场资料、生活资料、进修资料、教室资料、阅读资料、知识资料、党建资料、教育资料、其他资料等等，想进修、参考、使用不同格式和写法的资料，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!And, this store provides various types of classic materials for everyone, such as office materials, workplace materials, lifestyle materials, learning materials, classroom materials, reading materials, knowledge materials, party building materials, educational materials, other materials, etc. If you want to learn about different data formats and writing methods, please pay attention!LED硼酸盐蓝青色荧光粉的制备及性能优化探究LED硼酸盐蓝青色荧光粉的制备及性能优化探究概述：近年来，随着LED照明技术的不息进步，荧光粉在LED显示和照明领域的应用也日益广泛。
