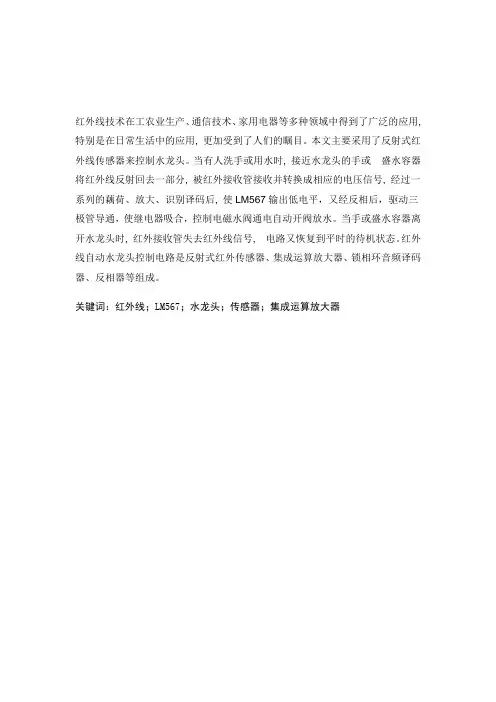

红外感应自动出水水龙头的电路原理

红外线技术在工农业生产、通信技术、家用电器等多种领域中得到了广泛的应用, 特别是在日常生活中的应用, 更加受到了人们的瞩目。

本文主要采用了反射式红外线传感器来控制水龙头。

当有人洗手或用水时, 接近水龙头的手或盛水容器将红外线反射回去一部分, 被红外接收管接收并转换成相应的电压信号, 经过一系列的藕荷、放大、识别译码后, 使LM567输出低电平，又经反相后，驱动三极管导通，使继电器吸合，控制电磁水阀通电自动开阀放水。

当手或盛水容器离开水龙头时, 红外接收管失去红外线信号, 电路又恢复到平时的待机状态。

红外线自动水龙头控制电路是反射式红外传感器、集成运算放大器、锁相环音频译码器、反相器等组成。

关键词：红外线；LM567；水龙头；传感器；集成运算放大器目录综述 (2)1 红外线自动控制水龙头的原理框图 (3)2 电路的工作原理 (4)2.1 工作原理图 (4)2.1.1 方案一的原理图 (4)2.1.2 方案二的原理图 (5)2.2工作原理 (6)2.2.1方案一的工作原理 (6)2.2.2 方案二的工作原理 (6)3 电路的基本设计 (7)3.1 主要单元电路 (7)3.2红外线发射和接收对管 (7)4 方案比较 (8)5 重点参数计算 (9)5.1振荡频率的计算 (9)5.2选频 (9)6 课程设计体会 (10)7鸣谢 (11)8 参考文献 (12)一、设计内容及要求（1）设计内容红外线控制自动水龙头，是通过红外线来控制磁水阀门的开与关。

用红外线的发生装置和接收装置实现对是否有人要用水龙头的判断，通过放大电路及其电磁水阀门的控制电路（由音频译码器LM567组成）实现智能控制。

（2）设计要求1）合理选择所需器件；2）完成全电路的设计、绘制电路图；3）撰写设计报告、总结报告。

综述随着电子技术的发展，当前数字系统的设计正朝着速度快、容量大、体积重量轻的方向发展。

在其推动下，现代电子产品几乎渗透了社会的各个领域，有力地推动了社会生产力的发展和社会信息化程度的提高，同时也使现代电子产品性能进一步提高，产品更新换代的节奏也越来越快。

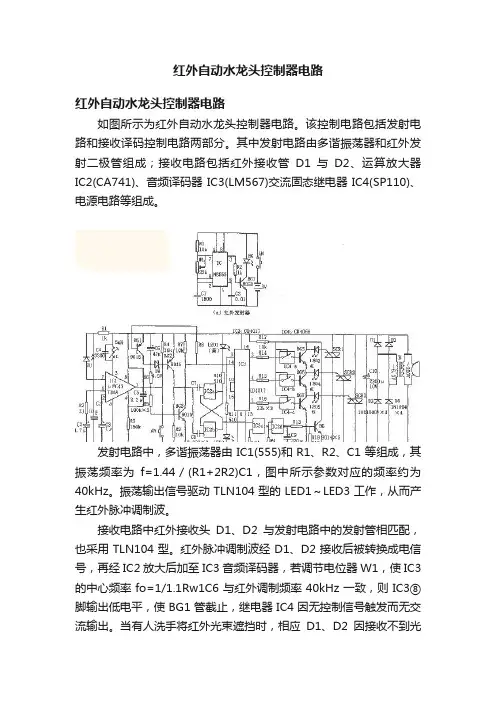

红外自动水龙头控制器电路
红外自动水龙头控制器电路
如图所示为红外自动水龙头控制器电路。

该控制电路包括发射电路和接收译码控制电路两部分。

其中发射电路由多谐振荡器和红外发射二极管组成；接收电路包括红外接收管D1与D2、运算放大器IC2(CA741)、音频译码器IC3(LM567)交流固态继电器IC4(SP110)、电源电路等组成。

发射电路中，多谐振荡器由IC1(555)和R1、R2、C1等组成，其振荡频率为f=1.44／(R1+2R2)C1，图中所示参数对应的频率约为40kHz。

振荡输出信号驱动TLN104型的LED1～LED3工作，从而产生红外脉冲调制波。

接收电路中红外接收头D1、D2与发射电路中的发射管相匹配，也采用TLN104型。

红外脉冲调制波经D1、D2接收后被转换成电信号，再经IC2放大后加至IC3音频译码器，若调节电位器W1，使IC3的中心频率fo=1/1.1Rw1C6与红外调制频率40kHz一致，则IC3⑧脚输出低电平，使BG1管截止，继电器IC4因无控制信号触发而无交流输出。

当有人洗手将红外光束遮挡时，相应D1、D2因接收不到光
信号而不进行光电转换，从而使LM567因无信号输入而在⑧脚输出高电平，使BG1管导通，IC4因在控制端有跳变的脉冲(约2～6V)信号触发，其交流电压被接通，从而使水龙头的电磁阀自动开启、放水；当人手离开时，红外光又照射到接收头上，LM567又输出低电平，使BG1管截止，IC4的交流输出断开，实现自动关水。

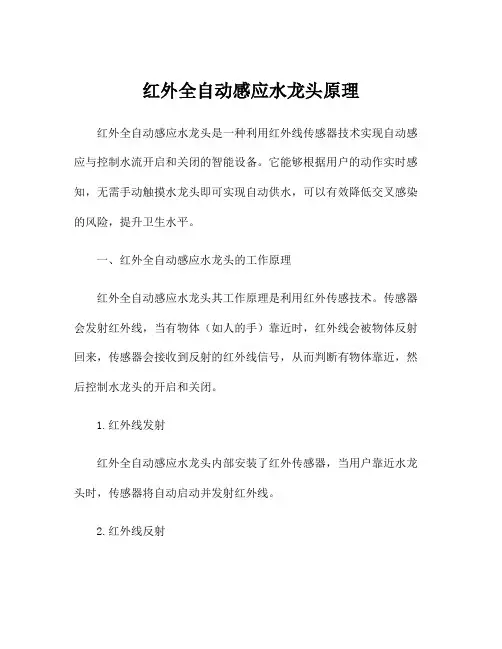

红外全自动感应水龙头原理红外全自动感应水龙头是一种利用红外线传感器技术实现自动感应与控制水流开启和关闭的智能设备。

它能够根据用户的动作实时感知，无需手动触摸水龙头即可实现自动供水，可以有效降低交叉感染的风险，提升卫生水平。

一、红外全自动感应水龙头的工作原理红外全自动感应水龙头其工作原理是利用红外传感技术。

传感器会发射红外线，当有物体（如人的手）靠近时，红外线会被物体反射回来，传感器会接收到反射的红外线信号，从而判断有物体靠近，然后控制水龙头的开启和关闭。

1.红外线发射红外全自动感应水龙头内部安装了红外传感器，当用户靠近水龙头时，传感器将自动启动并发射红外线。

2.红外线反射当用户的手或其他物体靠近水龙头时，红外线会被物体反射回来，红外传感器会接收到反射的红外线信号。

3.红外传感器识别红外传感器会对接收到的红外线信号进行处理，判断出有物体靠近水龙头。

4.控制水流当红外传感器判断出有物体靠近水龙头时，它会发送信号给水龙头控制系统，控制水龙头开启并供水。

当用户离开后，传感器将不再接收到反射的红外线信号，系统会立即关闭水流，从而实现自动感应与控制水流开启和关闭的目的。

二、红外全自动感应水龙头的优势1.卫生便利红外全自动感应水龙头无需手动触摸，能够避免交叉感染，减少细菌传播，提升公共卫生水平。

2.节水节能传统水龙头需要手动开启和关闭，一些用户在洗手时可能会忘记关闭水龙头而造成浪费。

而红外全自动感应水龙头可以根据用户动作自动感知并控制水流开启和关闭，可以有效节约用水，节约能源。

3.智能化管理红外全自动感应水龙头具有智能化管理的特点，能够自动检测水龙头使用情况，可进行灵活节能调控，管理效率高，用户体验好。

4.环保健康由于红外全自动感应水龙头能有效节约用水，从而减少了水资源的消耗，与此同时，节水还能减少水处理过程中的化学品使用，对环境减少污染。

三、红外全自动感应水龙头的应用领域1.公共场所如机场、车站、购物中心、酒店、餐厅等公共场所，因为人流量大，需要经常使用洗手间，使用红外全自动感应水龙头可以避免人们接触水龙头，减少交叉感染的风险。

目录前言 (1)1、总体方案设计 (1)1、1 设计任务与要求 (1)1、1、1 设计任务 (1)1、1、2 设计要求 (1)1、2 系统组成框图 (1)2、设计原理分析 (2)2、1 电路主要芯片介绍 (2)2、1、1 NE555时基电路简介 (2)2、1、2 MC78L12CP简介 (3)2、2 电路原理图 (3)2、3 主要单元电路设计 (3)2、3、1 红外线发射电路 (3)2、3、2 红外线接收电路 (4)2、3、3 时间延迟电路 (5)2、3、4 自动水龙头开关电路 (6)2、3、5 电源电路 (7)3、用Multisim仿真 (7)3、1 Multisim仿真软件简介 (7)3、1、1 Multisim仿真软件概述 (7)3、1、2 Multisim软件的特点与结构 (7)3、1、3 Multisim的仿真特点 (8)3、2 用Multisim软件仿真的结果 (9)结论 (12)参考文献 (12)致谢 (13)用Multisim仿真红外自动水龙头前言红外自动水龙头电路依靠红外线控制水龙头自动瞬时来水,自动延时断水,既使用方便,又节约用水。

红外自动水龙头采用非接触的红外感应方式自动开关,使用时手不接触水龙头,从而杜绝了细菌病毒的交叉感染,有效地预防了各种疾病的传播。

在医院、宾馆、饭店、学校、超市等公共场所及家庭中都得到了广泛的应用。

1、总体方案设计1、1 设计任务与要求1、1、1 设计任务设计一个红外自动水龙头开关控制电路。

该电路能够在人们需要用水的时候,通过感应装置自动打开自来水开关,并且在打开开关一段时间后,自动关断开关,从而起到节约用水的目的。

1、1、2 设计要求1、要求电路通过感应装置,在人们需要用水的时候,自动打开水龙头开关。

2、要求电路在打开水龙头开关一段时间后,自动关断开关。

3、要求电路能够调节自动水龙头开关打开的时间。

1、2 系统组成框图红外自动水龙头开关控制电路的总体框图如图1所示:图1 红外自动水龙头开关控制电路的总体框图红外自动水龙头开关控制电路就是由红外线发射电路、红外线接收电路、时间延迟电路、自动水龙头开关电路与电源电路5部分构成的。

水龙头感应原理
水龙头感应原理是现代家居和公共场所常见的一种自动感应设备。

它通过一系列传感器和电子元件来实现对水流的控制，使用户能够方便地使用水源，同时避免了直接接触水龙头的可能导致交叉感染的风险。

水龙头感应设备的核心部件是红外传感器。

当用户的手或其他物体靠近水龙头时，红外传感器会发射出红外线，并接收从物体反射回来的信号。

根据接收到的信号强度和时间间隔，传感器可以判断出用户的距离和动作，从而触发相应的控制程序。

除了红外传感器，水龙头感应设备还包括流量控制和温度控制元件。

流量控制元件通常采用电磁阀，它可以根据用户的需求控制水龙头的流量大小，避免浪费。

温度控制元件通常是一个热敏电阻，用于检测水温，并通过控制阀门的开合来调节出水温度，保证用户的舒适度和安全性。

水龙头感应设备能够自动感应用户的需求，实现自动开启和关闭水流，大大方便了用户的使用。

此外，它还具有节水和卫生的优点。

由于用户无需直接接触水龙头，避免了病菌的传播，也减少了水的浪费。

因此，水龙头感应设备在酒店、医院、商场等公共场所得到了广泛应用。

总之，水龙头感应原理是利用红外传感器、流量控制和温度控制元件实现对水流的自动感应和控制。

它的使用方便、节水、卫生，已经成为现代家居和公共场所不可或缺的一部分。

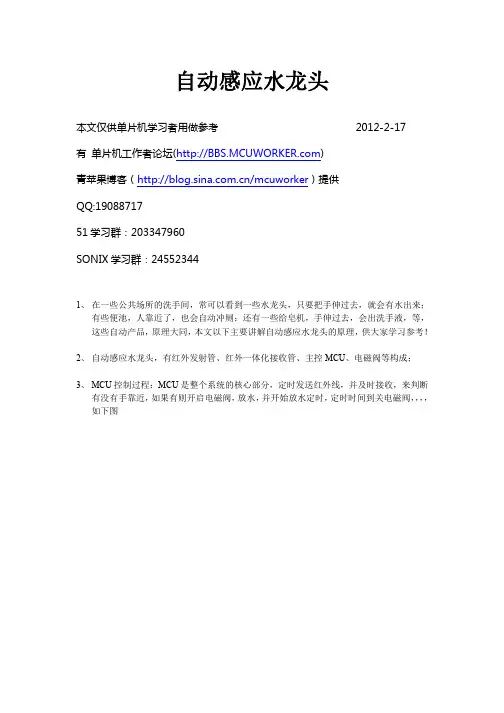

自动感应水龙头
本文仅供单片机学习者用做参考 2012-2-17
有 单片机工作者论坛()
青苹果博客（/mcuworker）提供
QQ:19088717
51学习群：203347960
SONIX学习群：24552344
1、在一些公共场所的洗手间，常可以看到一些水龙头，只要把手伸过去，就会有水出来；
有些便池，人靠近了，也会自动冲厕；还有一些给皂机，手伸过去，会出洗手液，等，这些自动产品，原理大同，本文以下主要讲解自动感应水龙头的原理，供大家学习参考！
2、自动感应水龙头，有红外发射管、红外一体化接收管、主控MCU、电磁阀等构成；
3、MCU控制过程：MCU是整个系统的核心部分，定时发送红外线，并及时接收，来判断
有没有手靠近，如果有则开启电磁阀，放水，并开始放水定时，定时时间到关电磁阀，，，，如下图
4、在MCU发射红外线的过程中，为了减少误动作，而又保证必要的灵敏度，除
了发射红外的时候要利用载波外，一般还需对发射的波形做一些特殊处理，
从而提高系统的可靠性、准确性等。

红外感应自动水龙头电路电子懒人的基础硬件电路图讲解红外感应自动水龙头电路：（点击图片查看高清原图！）红外感应自动水龙头电路功能：本例电路利用555芯片，LM567通用锁相环电路音调译码器芯片和红外发射接收管组成的红外开关控制电路，可用于自动水龙头的控制。

红外感应自动水龙头电路讲解：本例电路可分为三个部分：一是由NE555和红外发射二极管TLN104组成的红外发射电路；二是由红外接收管TLP104和运放芯片uA741组成的红外信号放大电路；三是由LM567和继电器组成的控制执行电路；整个电路工作过程如下：当电路上电后，NE555芯片外围电阻R2,R6,C4组成频率约为30～50KHz的脉冲振荡器，驱动红外发光二极管TLN104发出红外光。

没有人洗手时，没有红外线信号反射，接收管TLP104处于截止状态，继电器不会动作。

当有人洗手或盛水接近水龙头时，由TLN104发出的红外线被人体反射回来一部分，被红外接收管TLP104接收，并通过运放U2放大后输入到音调译码器LM567的输入端第3脚，当LM567的③脚输入幅度≥25mV、频率在其带宽内的信号时，⑧脚由高电平变成低电平，继电器吸合，常开触点接通电磁阀电源，电磁阀打开，水龙头自动流水（这部分电路省略）。

人体离开水龙头后，BG失去红外信号，电路又恢复到等待工作状态。

LM567的⑤、⑥脚外接的电阻和电容决定了内部压控振荡器的中心频率f2，f2≈1/1.1RC。

调节R5阻值，可以改变TLN104的发射电流，从而控制电路在人体接近时的有效作用距离（即灵敏度）。

注意：调试时，红外发射管和红外接收管要用铁皮罩起来，调R6、R7可使红外线发射、接收频率一致，这样才能触发LM567的8脚输出低电平，使人体接近水龙头时，电磁阀能够可靠动作。

感应水龙头工作原理
感应水龙头工作原理
感应水龙头是一种非常方便的水龙头，它可以用手势或感应距离来控制水流开启和关闭。

它运用了电气和电子技术，使用户可以省去拧开水龙头的烦恼，减少了滥用水资源的可能性。

感应水龙头的工作原理是通过水龙头内部设置的传感器来实现的。

当用户将手放在水龙头上时，传感器便会探测出接近水龙头的物体，从而发出信号，激活水龙头的开启控制电路，从而自动打开水龙头，用户可以得到清凉的水流。

当用户离开水龙头时，传感器便会探测不到靠近水龙头的物体，从而发出信号，激活水龙头的关闭控制电路，从而自动关闭水龙头，防止不必要的水损耗。

感应水龙头还可以设置一个最大感应距离，当用户距离水龙头超过了设定的距离，便会自动关闭水龙头。

这样，用户既可以节省水资源，又能有效地防止滥用水资源。

感应水龙头利用电气和电子技术，通过传感器来控制水流的开启和关闭，它可以帮助用户节省水资源，有效防止不必要的水损耗，为用户的日常生活提供便利。

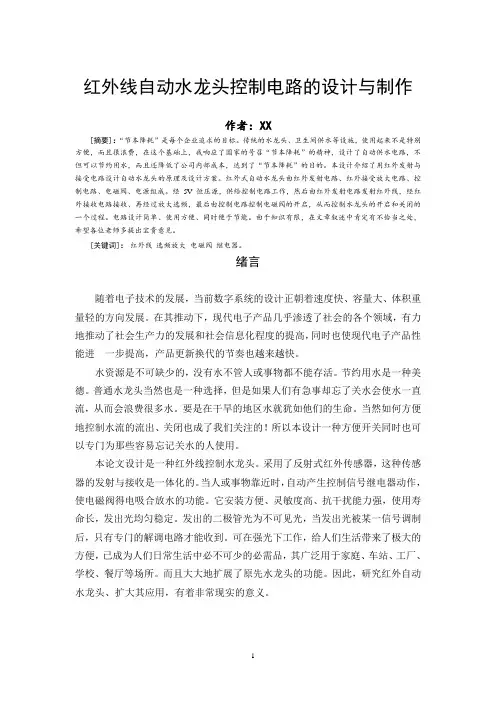

红外线自动水龙头控制电路的设计与制作作者：XX[摘要]：“节本降耗”是每个企业追求的目标。

传统的水龙头、卫生间供水等设施，使用起来不是特别方便，而且很浪费，在这个基础上，我响应了国家的号召“节本降耗”的精神，设计了自动供水电路，不但可以节约用水，而且还降低了公司内部成本，达到了“节本降耗”的目的。

本设计介绍了用红外发射与接受电路设计自动水龙头的原理及设计方案。

红外式自动水龙头由红外发射电路、红外接受放大电路、控制电路、电磁阀、电源组成。

经5V恒压源，供给控制电路工作，然后由红外发射电路发射红外线，经红外接收电路接收、再经过放大选频，最后由控制电路控制电磁阀的开启，从而控制水龙头的开启和关闭的一个过程。

电路设计简单、使用方便、同时便于节能。

由于知识有限，在文章叙述中肯定有不恰当之处，希望各位老师多提出宝贵意见。

[关键词]：红外线选频放大电磁阀继电器。

绪言随着电子技术的发展，当前数字系统的设计正朝着速度快、容量大、体积重量轻的方向发展。

在其推动下，现代电子产品几乎渗透了社会的各个领域，有力地推动了社会生产力的发展和社会信息化程度的提高，同时也使现代电子产品性能进一步提高，产品更新换代的节奏也越来越快。

水资源是不可缺少的，没有水不管人或事物都不能存活。

节约用水是一种美德。

普通水龙头当然也是一种选择，但是如果人们有急事却忘了关水会使水一直流，从而会浪费很多水。

要是在干旱的地区水就犹如他们的生命。

当然如何方便地控制水流的流出、关闭也成了我们关注的！所以本设计一种方便开关同时也可以专门为那些容易忘记关水的人使用。

本论文设计是一种红外线控制水龙头。

采用了反射式红外传感器，这种传感器的发射与接收是一体化的。

当人或事物靠近时，自动产生控制信号继电器动作，使电磁阀得电吸合放水的功能。

它安装方便、灵敏度高、抗干扰能力强，使用寿命长，发出光均匀稳定。

发出的二极管光为不可见光，当发出光被某一信号调制后，只有专门的解调电路才能收到。

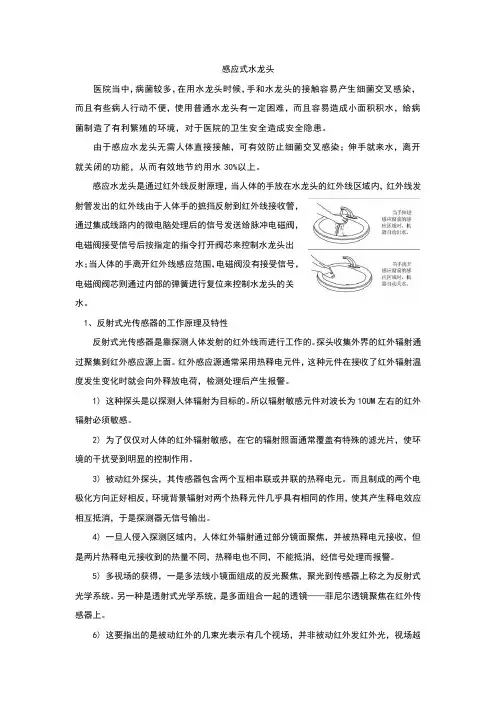

感应式水龙头医院当中，病菌较多，在用水龙头时候，手和水龙头的接触容易产生细菌交叉感染，而且有些病人行动不便，使用普通水龙头有一定困难，而且容易造成小面积积水，给病菌制造了有利繁殖的环境，对于医院的卫生安全造成安全隐患。
