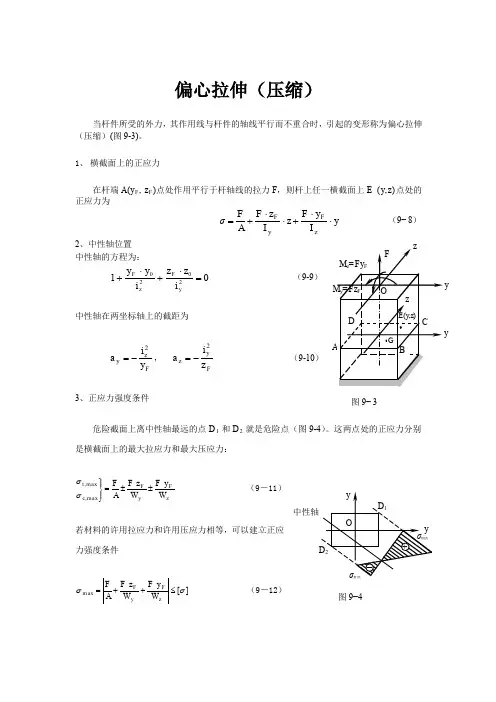

偏心拉伸(压缩)当杆件所受的外力,其作用线与杆件的轴线平行而不重合时,引起的变形称为偏心拉伸(压缩)(图9-3)。
1、 横截面上的正应力在杆端A(y F , z F )点处作用平行于杆轴线的拉力F ,则杆上任一横截面上E (y,z )点处的正应力为y I y F z I z F A F σzF y F⋅⋅+⋅⋅+=(9−8) 2、中性轴位置 中性轴的方程为:01202=⋅+⋅+yF zF iz z iy y (9-9)中性轴在两坐标轴上的截距为F zy y i a 2-=, Fy z i a z 2-= (9-10) 3、正应力强度条件危险截面上离中性轴最远的点D 1和D 2就是危险点(图9-4)。
这两点处的正应力分别是横截面上的最大拉应力和最大压应力:z Fy F c t W y F W z F A F ±±=⎪⎭⎪⎬⎫max ,max ,σσ (9-11) 若材料的许用拉应力和许用压应力相等,可以建立正应力强度条件][max σσ≤++=zF y F W y F W z F A F (9-12) O图9−3FyzM y =Fz FM z =Fy FA BCD yGE (y,z ) zyOyσmin σmax中性轴D 1D 2图9−4+4、截面核心当外力作用点位于截面形心附近的一个区域内时,中性轴不与截面相交,这个区域称为截面核心(图9-5)。
由与截面周边相切的中性轴的截距,可以计算相应截面核心边界上一点的坐标(11,z y ρρ),121y zy a i -=ρ,121z y z a i -=ρ (9-13)h/6BC41 y z图9−5AD h h/6 2b /6b /6 b3。
《工程力学II 》拉伸与压缩实验指导书§1 拉伸实验指导书1、概述常温、静载作用下的轴向拉伸实验是测量材料力学性能中最基本、应用最广泛的实验。
通过拉伸实验,可以全面地测定材料的力学性能,如弹性、塑性、强度、断裂等力学性能指标。
这些性能指标对材料力学的分析计算、工程设计、选择材料和新材料开发都有极其重要的作用。
2、实验目的2.1 测定低碳钢的下列性能指标:两个强度指标:流动极限s σ、强度极限b σ; 两个塑性指标:断后伸长率δ、断面收缩率ϕ;测定铸铁的强度极限b σ。
2.2观察上述两种材料在拉伸过程的各种实验现象,并绘制拉伸实验的F -l ∆曲线。
2.3分析比较低碳钢(典型塑性材料)和铸铁(典型脆性材料)的力学性能特点与试样破坏特征。
2.4了解实验设备的构造和工作原理,掌握其使用方法。
2.5了解名义应力应变曲线与真实应力应变曲线的区别,并估算试件断裂时的应力k σ。
3、实验原理对一确定形状试件两端施加轴向拉力,使有效部分为单轴拉伸状态,直至试件拉断,在实验过程中通过测量试件所受荷载及变形的关系曲线并观察试件的破坏特征,依据一定的计算及判定准则,可以得到反映材料拉伸试验的力学指标,并以此指标来判定材料的性质。
为便于比较,选用直径为10mm 的典型的塑性材料低碳钢Q235及典型的脆性材料灰铸铁HT150标准试件进行对比实验。
常用的试件形状如图1.1所示,实验前在试件标距范围内有均匀的等分线。
典型的低碳钢(Q235)的L F ∆-曲线和灰口铸铁(HT150)的L F ∆-曲线如图1.2、图1.3所示。
图1.2 低碳钢拉伸L F ∆-曲线 图1.3 铸铁拉伸L F ∆-曲线 F p -比例伸长荷载;F e -弹性伸长荷载;F su -上屈服荷载; F b -极限荷载F sl -下屈服荷载;F b -极限荷载;F k -断裂荷载图1.1常用拉伸试件形状低碳钢Q235试件的断口形状如图1.4所示,铸铁HT150试件的断口形状如图1.5所示,观察低碳钢的L F ∆-曲线,并结合受力过程中试件的变形,可明显地将其分为四个阶段:弹性阶段、屈服阶段、强化阶段、局部变形阶段。
一、单选题1、拉压正应力计算公式s=F/A的适用条件是()。
A.应力小于弹性极限B.应力小于屈服极限C.应力小于比例极限D.外力的合力沿杆轴线正确答案:D2、材料经过冷作硬化后,其比例极限和塑性分别()。
A.提高,提高B.下降,不变C.下降,提高D.提高,下降正确答案:D3、假设一拉伸杆件的弹性模量E=300GPa,比例极限为 sp=300MPa,杆件受一沿轴线的拉力,测得轴向应变为e=0.0015,则该拉应力s的大小为()。
A.大于450MPaB.300MPa£s£450MPaC.450MPaD.小于300MPa正确答案:B4、受轴向拉伸的杆件,其最大切应力与轴线的角度为()。
A.30B.90C.45D.0正确答案:C5、一等直拉杆在两端承受拉力作用,若其一段为钢,另一段为铝,则两段的()。
A.应力不同,变形相同B.应力不同,变形不同C.应力相同,变形不同D.应力相同,变形相同正确答案:C6、脆性材料与塑性材料相比,其拉伸性能的最大特点是()。
A.没有明显的屈服阶段和塑性变形B.应力应变关系严格遵守虎克定律C.强度低、对应力集中不敏感D.强度极限比塑性材料高正确答案:A7、现有一两端固定、材料相同的阶梯杆,其大径与小径的横截面积之比为4:1, 杆的大径与小径长度相同,在大径与小径交界处施加一轴向力P,则杆的大径与小径所受轴力之比为()。
A.2:1B.1:1C.4:1D.1:2正确答案:C8、在低碳钢的拉伸实验中,材料的应力变化不大而变形显著增加的是()。
A.屈服阶段B.颈缩阶段C.强化阶段D.线弹性阶段正确答案:A9、现有两相互接触的平板,在垂直于板平面的方向上打一直径为d的销孔,使用直径d、许用切应力[τ]、许用挤压应力[sbs]的圆柱形销钉进行固定,两板的厚度均为h, 现分别在两板施加大小相同、方向相反的F,使两板有沿接触面相互错动的倾向,若要销钉不失效破坏,则要满足的条件是()。
材料力学知识点总结材料力学是研究材料在各种外力作用下产生的应变、应力、强度、刚度和稳定性的学科。
它是工程力学的一个重要分支,对于机械、土木、航空航天等工程领域具有重要的意义。
以下是对材料力学主要知识点的总结。
一、拉伸与压缩拉伸和压缩是材料力学中最基本的受力形式。
在拉伸或压缩时,杆件的内力称为轴力。
通过截面法可以求出轴力的大小,轴力的正负规定为拉力为正,压力为负。
胡克定律描述了应力与应变之间的线性关系,在弹性范围内,应力与应变成正比,即σ =Eε,其中σ为正应力,ε为线应变,E 为材料的弹性模量。
材料在拉伸和压缩过程中会经历不同的阶段。
低碳钢的拉伸实验是研究材料力学性能的重要手段,其拉伸曲线可分为弹性阶段、屈服阶段、强化阶段和颈缩阶段。
通过拉伸实验可以得到材料的屈服极限、强度极限等重要力学性能指标。
二、剪切与挤压剪切是指在一对大小相等、方向相反、作用线相距很近的横向外力作用下,杆件的横截面发生相对错动的变形形式。
剪切面上的内力称为剪力,其大小可以通过截面法求得。
在工程中,通常还需要考虑连接件的挤压问题。
挤压面上的应力称为挤压应力,其大小与挤压面的面积和外力有关。
三、扭转扭转是指杆件受到一对大小相等、方向相反、作用面垂直于杆件轴线的力偶作用时,杆件的横截面将绕轴线发生相对转动的变形形式。
圆轴扭转时,横截面上的内力为扭矩。
扭矩的正负规定为右手螺旋法则,拇指指向截面外为正,指向截面内为负。
根据材料力学的理论,圆轴扭转时横截面上的切应力呈线性分布,最大切应力发生在圆周处。
四、弯曲弯曲是指杆件在垂直于轴线的外力或外力偶作用下,轴线由直线变为曲线的变形形式。
梁在弯曲时,横截面上会产生弯矩和剪力。
弯矩的正负规定为使梁下侧受拉为正,上侧受拉为负;剪力的正负规定为使截面顺时针转动为正,逆时针转动为负。
弯曲正应力和弯曲切应力是弯曲问题中的重要应力。
弯曲正应力沿截面高度呈线性分布,最大正应力发生在截面的上下边缘处。
弯曲切应力在矩形截面梁中,其分布规律较为复杂,但在一些常见的情况下,可以通过公式进行计算。
工程力学实验拉伸与压缩实验报告一、引言在工程力学实验中,拉伸与压缩实验是非常重要的一部分。
通过对材料在拉伸与压缩过程中的力学性质进行测试与分析,能够帮助我们更好地了解材料的强度、刚度等特性。
本实验旨在通过拉伸与压缩实验,探究材料在不同加载条件下的性能表现,以及分析材料的应力-应变关系等相关问题。
二、实验设备与方法2.1 实验设备在本实验中,我们使用的设备主要有: - 拉伸试验机 - 压缩试验机 - 拉伸与压缩试验样品2.2 实验方法1.拉伸实验方法:–准备拉伸试验样品。
–将试样夹入拉伸试验机,并进行初始调节。
–增加载荷,开始进行拉伸实验。
–记录载荷和伸长量,并绘制应力-应变曲线。
–根据实验结果分析材料的强度和韧性等性能指标。
2.压缩实验方法:–准备压缩试验样品。
–将试样夹入压缩试验机,并进行初始调节。
–增加载荷,开始进行压缩实验。
–记录载荷和压缩量,并绘制应力-应变曲线。
–根据实验结果分析材料的强度和刚度等性能指标。
三、实验结果与分析3.1 拉伸实验结果与分析在拉伸实验中,我们对不同材料进行了拉伸测试并记录了载荷和伸长量的数据。
通过计算这些数据,我们得到了对应的应力和应变值,并绘制了应力-应变曲线。
根据曲线的形状,我们可以分析材料的力学性能。
3.2 压缩实验结果与分析在压缩实验中,我们对不同材料进行了压缩测试并记录了载荷和压缩量的数据。
通过计算这些数据,我们得到了对应的应力和应变值,并绘制了应力-应变曲线。
根据曲线的形状,我们可以分析材料的力学性能。
四、结论通过本次拉伸与压缩实验,我们得到了不同材料在拉伸与压缩过程中的应力-应变曲线。
通过分析曲线特征,我们可以得出以下结论: 1. 不同材料具有不同的强度和刚度,应力-应变曲线的斜率可以反映材料的刚度。
2. 在拉伸过程中,材料会表现出一定的塑性变形,这可以通过应力-应变曲线的非线性段来观察。
3. 拉伸实验中断裂点的载荷值可以反映材料的抗拉强度。

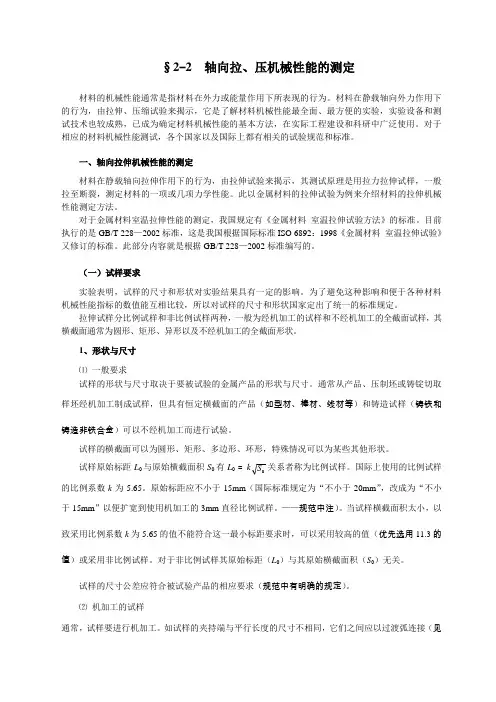

§2-2 轴向拉、压机械性能的测定材料的机械性能通常是指材料在外力或能量作用下所表现的行为。
材料在静载轴向外力作用下的行为,由拉伸、压缩试验来揭示,它是了解材料机械性能最全面、最方便的实验,实验设备和测试技术也较成熟,已成为确定材料机械性能的基本方法,在实际工程建设和科研中广泛使用。
对于相应的材料机械性能测试,各个国家以及国际上都有相关的试验规范和标准。
一、轴向拉伸机械性能的测定材料在静载轴向拉伸作用下的行为,由拉伸试验来揭示,其测试原理是用拉力拉伸试样,一般拉至断裂,测定材料的一项或几项力学性能。
此以金属材料的拉伸试验为例来介绍材料的拉伸机械性能测定方法。
对于金属材料室温拉伸性能的测定,我国规定有《金属材料室温拉伸试验方法》的标准。
目前执行的是GB/T 228—2002标准,这是我国根据国际标准ISO 6892:1998《金属材料室温拉伸试验》又修订的标准。
此部分内容就是根据GB/T 228—2002标准编写的。
(一)试样要求实验表明,试样的尺寸和形状对实验结果具有一定的影响。
为了避免这种影响和便于各种材料机械性能指标的数值能互相比较,所以对试样的尺寸和形状国家定出了统一的标准规定。
拉伸试样分比例试样和非比例试样两种,一般为经机加工的试样和不经机加工的全截面试样,其横截面通常为圆形、矩形、异形以及不经机加工的全截面形状。
1、形状与尺寸⑴一般要求试样的形状与尺寸取决于要被试验的金属产品的形状与尺寸。
通常从产品、压制坯或铸锭切取样坯经机加工制成试样,但具有恒定横截面的产品(如型材、棒材、线材等)和铸造试样(铸铁和铸造非铁合金)可以不经机加工而进行试验。
试样的横截面可以为圆形、矩形、多边形、环形,特殊情况可以为某些其他形状。
试样原始标距L0与原始横截面积S0有L0 =kS关系者称为比例试样。
国际上使用的比例试样的比例系数k为5.65。
原始标距应不小于15mm(国际标准规定为“不小于20mm”,改成为“不小于15mm”以便扩宽到使用机加工的3mm直径比例试样。
工程力学实验拉伸与压缩实验报告一、实验目的本次实验旨在通过拉伸与压缩实验,掌握材料的力学性能,了解材料的弹性、塑性及破坏特点,进一步加深对工程力学理论的认识。
二、实验原理拉伸与压缩实验是通过对试样施加拉伸或压缩力来测定材料在不同应变下的应力变化关系,以此来确定材料的力学性能。
其中,应力为单位面积内所受到的外部力大小,应变为物体长度或形状发生改变时相应的比例系数。
三、实验仪器和设备1. 万能试验机2. 计算机3. 试样夹具四、实验步骤1. 准备好试样,并进行标记。
2. 将试样夹入夹具中,并将夹具固定在万能试验机上。
3. 设置测试参数,包括加载速率、加载方式等。
4. 开始测试,并记录下载荷与位移数据。
5. 根据数据计算得出应力-应变曲线,并分析结果。
五、实验结果分析1. 拉伸试验结果分析:根据数据计算得出应力-应变曲线,可以看出随着应变增大,材料的应力也逐渐增大,直到达到极限强度后开始下降。
同时,在材料破坏前,其应变与应力之间呈线性关系,即材料的弹性变形区。
2. 压缩试验结果分析:与拉伸试验相似,随着应变增大,材料的应力也逐渐增大,直到达到极限强度后开始下降。
但是,在压缩试验中容易出现杆件侧向屈曲现象,因此需要注意试样的几何形状和长度。
六、实验注意事项1. 试样的准备需要严格按照要求进行,并进行标记。
2. 夹具固定在万能试验机上时需要保证稳定性。
3. 设置测试参数时需要根据实际情况进行调整。
4. 在测试过程中需要注意记录数据,并及时停止测试避免损坏设备。
七、实验结论通过拉伸与压缩实验可以了解材料的弹性、塑性及破坏特点,并掌握材料的力学性能。
同时,在进行实验时需要注意试样准备、夹具固定、测试参数设置及数据记录等方面的问题。
第四节 材料在拉伸和压缩时的力学性能材料承受外力作用时,在强度和变形方面表现出的性能称为材料的力学性能,这些性能是构件承载能力分析及选取材料的依据。
由实验得知,材料的力学性能不仅取决于其本身的成分,而且还取决于载荷的性质、温度和应力状态等。
一、材料在常温、静载下拉伸的力学性能1.低碳钢低碳钢是一种典型的塑性材料,它不仅在工程实际中广泛使用,而且其在拉伸试验中所表现出的力学性能比较全面。
为便于比较不同材料的试验结果,首先按国家标准《金属拉力试验法》(GB228-87)中规定的形状和尺寸,将材料做成标准试件,如图6-18所示。
在试件等直部分的中段划取一段0l 作为标距长度。
标距长度有两种,分别为0010d l =;005d l =。
0d 为试件的直径。
图6-18将试件装夹在万能试验机上,随着拉力P 的缓慢增加,标距段的伸长l ∆作有规律的变化。
若取一直角坐标系,横坐标表示变形l ∆,纵坐标表示拉力P ,则在试验机的自动绘图仪上便可绘出l P ∆-曲线, 称为拉伸图。
图6-19(a)为低碳钢的拉伸图。
图6-19由于l P ∆-曲线受试件的几何尺寸影响,所以其还不能直接反映材料的力学性能。
为此,用应力0/A P =σ(0A 为试件标距段原横截面面积)来反映试件的受力情况;用0/l l ∆=ε来反映标距段的变形情况。
于是便得图6-19(b)所示的εσ-曲线,称为应力应变图。
根据低碳钢的εσ-曲线的特点,对照其在实验过程中的变形特征,将其整个拉伸过程依次分为弹性、屈服、强化和颈缩4个阶段。
(1)弹性阶段 曲线上oa 段,此段内材料只产生弹性变形,若缓慢卸去载荷,变形完全消失。
点a 对应的应力值e σ称为材料的弹性极限。
虽然a 'a 微段是弹性阶段的一部分,但其不是直线段。
o a '是斜直线,εσ∝,而εσα/tan =,令αtan =E ,则有εσE =(拉、压虎克定律的数学表达式)式中E 称为材料的弹性模量。
第四章轴向拉伸与压缩习题答案1. 拉杆或压杆如图所示。
试用截面法求各杆指定截面的轴力,并画出各杆的轴力图。
解:(1)分段计算轴力杆件分为2段。
用截面法取图示研究对象画受力图如图,列平衡方程分别求得:F N1=F(拉);F N2=-F(压)(2)画轴力图。
根据所求轴力画出轴力图如图所示。
2. 拉杆或压杆如图所示。
试用截面法求各杆指定截面的轴力,并画出各杆的轴力图。
解:(1)分段计算轴力杆件分为3段。
用截面法取图示研究对象画受力图如图,列平衡方程分别求得:F N1=F(拉);F N2=0;F N3=2F(拉)(2)画轴力图。
根据所求轴力画出轴力图如图所示。
3. 拉杆或压杆如图所示。
试用截面法求各杆指定截面的轴力,并画出各杆的轴力图。
解:(1)计算A端支座反力。
由整体受力图建立平衡方程:∑F x=0,2kN-4kN+6kN-F A=0F A=4kN(←)(2)分段计算轴力杆件分为3段。
用截面法取图示研究对象画受力图如图,列平衡方程分别求得:F N1=-2kN(压);F N2=2kN(拉);F N3=-4kN(压)(3)画轴力图。
根据所求轴力画出轴力图如图所示。
4. 拉杆或压杆如图所示。
试用截面法求各杆指定截面的轴力,并画出各杆的轴力图。
解:(1)分段计算轴力杆件分为3段。
用截面法取图示研究对象画受力图如图,列平衡方程分别求得:F N1=-5kN(压); F N2=10kN(拉); F N3=-10kN (压)(2)画轴力图。
根据所求轴力画出轴力图如图所示。
5. 圆截面钢杆长l=3m,直径d=25mm,两端受到F=100kN的轴向拉力作用时伸长Δl=2.5mm。
试计算钢杆横截面上的正应力σ和纵向线应变ε。
解:6. 阶梯状直杆受力如图所示。
已知AD段横截面面积A AD=1000mm2,DB段横截面面积A DB=500mm2,材料的弹性模量E=200GPa。
求该杆的总变形量Δl AB。
解:由截面法可以计算出AC,CB段轴力F NAC=-50kN(压),F NCB=30kN(拉)。
教学设计一杆件轴向拉伸压缩问题问题一,杆件简单受力问题的分析与描述在学习了材料力学的基本定理和假设后,接下来学习一下杆件的简单受力问题,即杆件的轴向拉伸与压缩问题。
